Ранцевий обприскувач

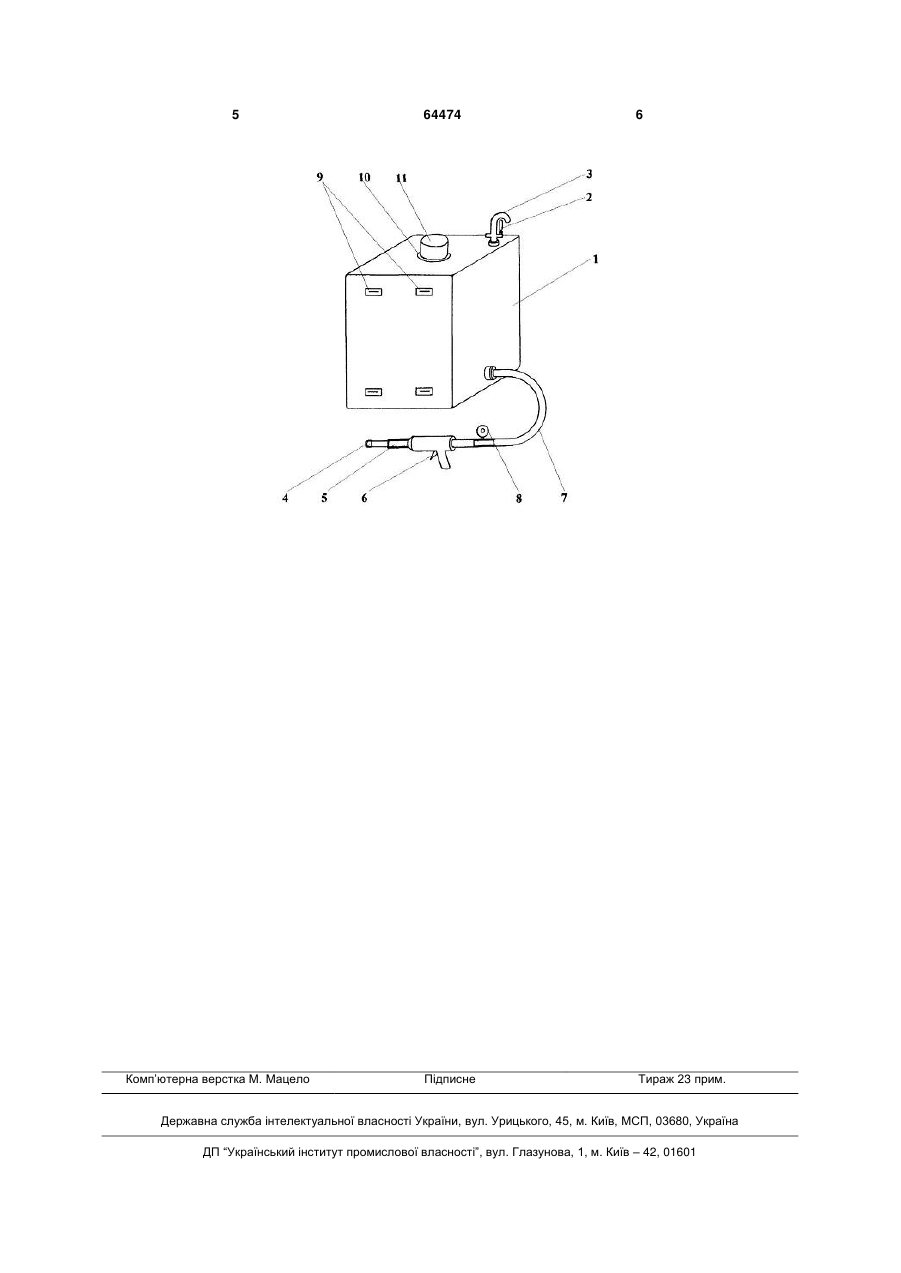

Ранцевий обприскувач, що містить резервуар, підвищувач тиску, дозатор і принаймні одну форсунку, який відрізняється тим, що як підвищувач тиску містить балончик із стисненим газом, вста 3 В основу корисної моделі поставлено задачу створити недорого вартісний ранцевий обприскувач, простий за конструкцією і зручний в експлуатації шляхом конструктивних вдосконалень і використання найпростішого підвищувача тиску, який не потребує стороннього приводу і джерела живлення, забезпечити зниження вартості пристрою, зручність і надійність в експлуатації. Поставлена задача корисної моделі вирішується тим, що в Ранцевий обприскувач, що містить резервуар, підвищувач тиску, дозатор і принаймні одну форсунку-жиклер, згідно з корисною моделлю, як підвищувач тиску містить балончик із стисненим газом, встановлений зверху резервуара в дозаторі-редукторі, при цьому форсунка-жиклер встановлена на телескопічній штанзі, яка має кнопку включення/виключення обприскувальної рідини і з'єднана із резервуаром в його нижній частині гнучким шлангом з вмонтованим манометром контролю тиску обприскувальної рідини, крім того, резервуар споряджений горловиною з кришкою і одна із його бічних поверхонь обладнана проймами під лямки-ремінці. Оснащення обприскувача підвищувачем тиску у вигляді балончика із стисненим газом, встановленого зверху резервуара в дозаторі-редукторі, дає можливість автоматичного регулювання тиску обприскувальної рідини в залежності від її кількості в портативному резервуарі у вигляді ранця, спорядженого проймами під лямки-ремінці. При цьому встановлення форсунки-жиклера на телескопічній штанзі, забезпечує можливість регулювання штанги в залежності від умов обприскування, а встановлення кнопки включення/виключення обприскувальної рідини безпосередньо на штанзі забезпечує зручність користування. З'єднання із резервуаром гнучким шлангом в його нижній частині (або безпосередньо в днищі) забезпечує додатковий тиск рідини, залитої в резервуарі, її вагою, тиск якої контролюється візуально вмонтованим у шлангу манометром контролю тиску. Крім того, передбачення в резервуарі горловини з кришкою дає можливість наповнювати його обприскувальною рідиною, попередньо підготовленою за призначенням, а спорядження одної із його бічних поверхонь проймами під лямкиремінці, забезпечує кріплення лямок-ремінців, підлаштованих довжиною під конкретного користувача. Таким чином сукупністю відомих і внесених суттєвих ознак маємо технічне рішення, котре забезпечує досягнення технічного результату, достатнього для вирішення поставленої задачі корисної моделі. 64474 4 Суть корисної моделі пояснюється кресленням. На кресленні наведено ранцевий обприскувач, який містить резервуар 1, підвищувач тиску – балончик із стисненим газом 2, встановлений зверху резервуара (1) в дозаторі-редукторі 3, форсункужиклер 4, встановлену на телескопічній штанзі 5, яка має кнопку включення/виключення 6 обприскувальної рідини і з'єднана із резервуаром (1) в його нижній частині (можливо безпосередньо в днищі) гнучким шлангом 7 з вмонтованим манометром контролю тиску 8. Резервуар (1) споряджений проймами 9 під лямки-ремінці (на фіг. не показано), горловиною 10 і кришкою 11. Ранцевий обприскувач працює так. У зручному місці у відкриту горловину 10 резервуара 1 заливають робочу рідину, попередньо приготовану за призначенням, і щільно закривають кришкою 11. Встановлюють балончик 2 із стисненим газом в дозатор-редуктор 3, внаслідок чого газ проникає в резервуар 1 з обприскувальною рідиною і обприскувач стає придатним для використання згідно з поставленими користувачем завданнями. Включаючи кнопку 6 і висунувши телескопічну штангу 5 на відповідну довжину, розпилюють форсункою-жиклером 4 рідину в необхідне місце. Зі зниженням робочого тиску рідини в процесі обприскування, який відображається манометром 8, до мінімально допустимого рівня, не знімаючи резервуар 1 зі спини, користувач вільно може замінити балончик 2 і пристрій знову стає придатним до роботи. Наявність телескопічної штанги 5 дає можливість обробляти робочою рідиною об'єкти у віддалених та наближених місцях як по висоті, так і по ширині. Встановлена на телескопічній штанзі форсунка-жиклер дає можливість направляти робочу рідину як у вигляді вузького струменя, так і у вигляді мілкодисперсного розпилювання. Після закінчення роботи або повного використання рідини за допомогою кнопки 6 та показань манометра 8 стравлюють залишки газу, відкривають кришку 11 резервуара 1, заливають і промивають його водою чи відповідним миючим розчином, просушують і встановлюють на зберігання до наступного використання. Пропонований ранцевий обприскувач простий за конструкцією і зручний в експлуатації завдяки пропонованим конструктивним вдосконаленням і використання найпростішого підвищувача тиску, не потребує стороннього приводу і джерела живлення і дозволяє забезпечити зниження вартості конструкції, зручність і надійність в експлуатації в широкому діапазоні використання згідно з призначенням. 5 Комп’ютерна верстка М. Мацело 64474 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
