Спосіб виготовлення виробу з листового матеріалу з декоративним згином

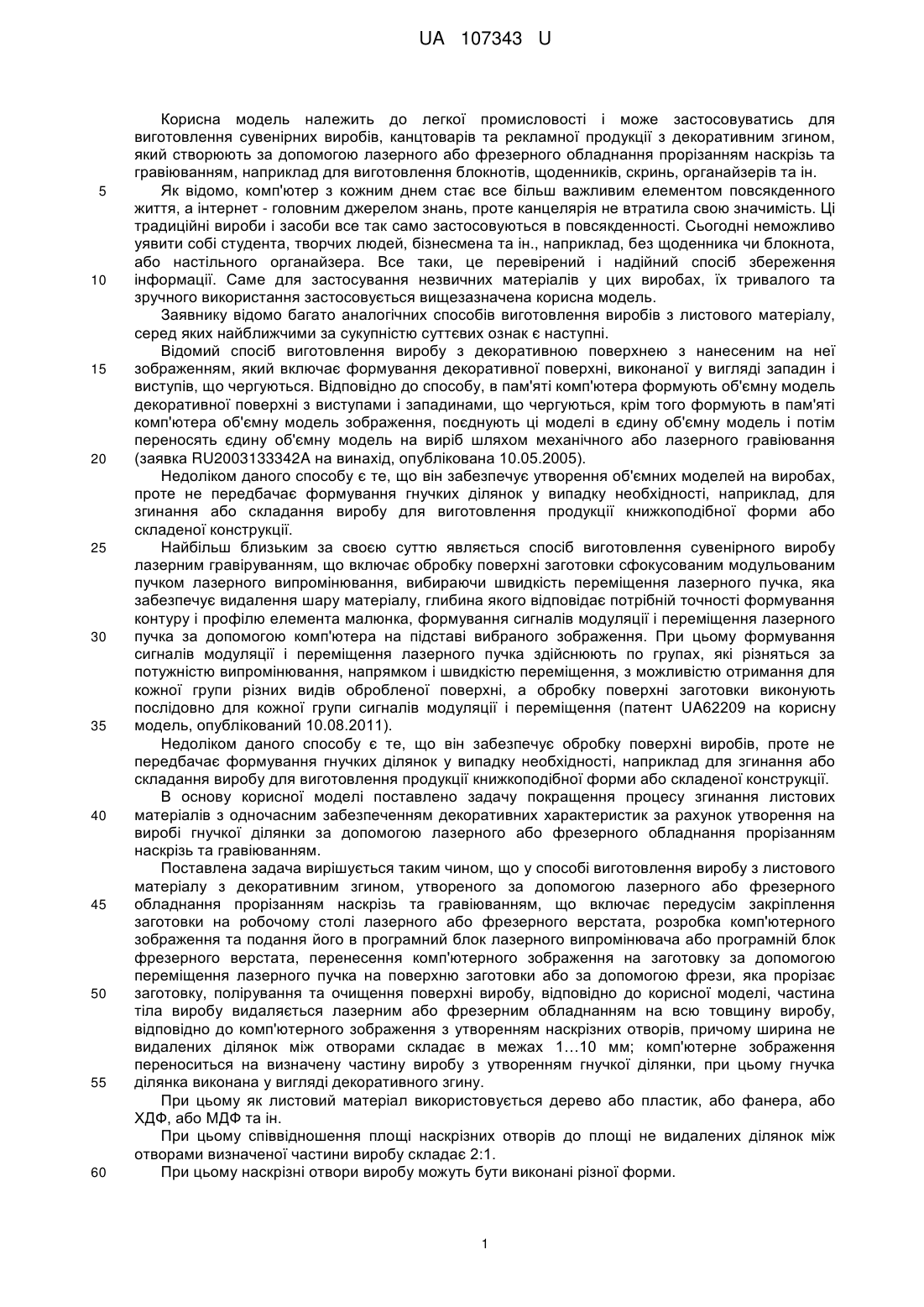

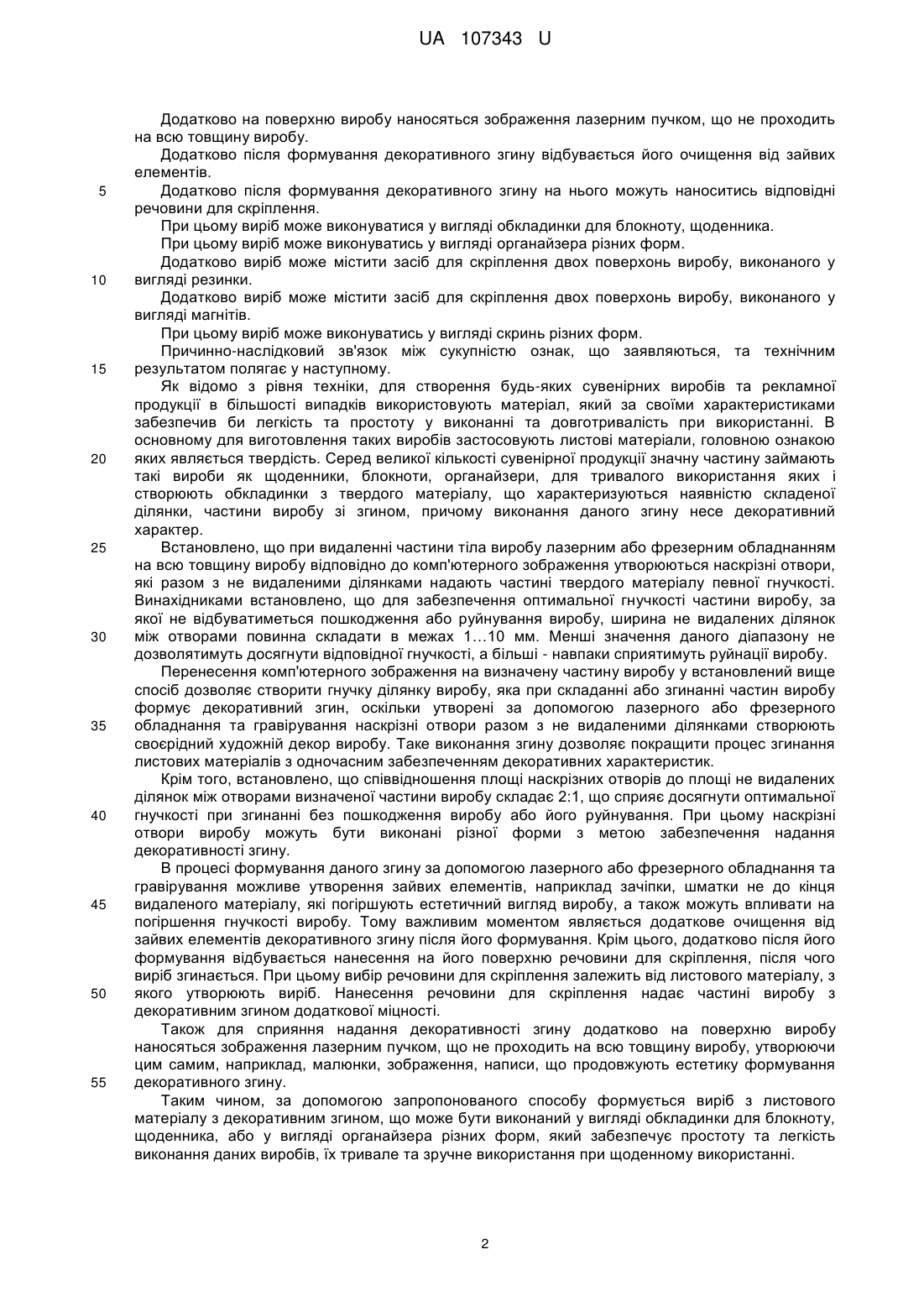

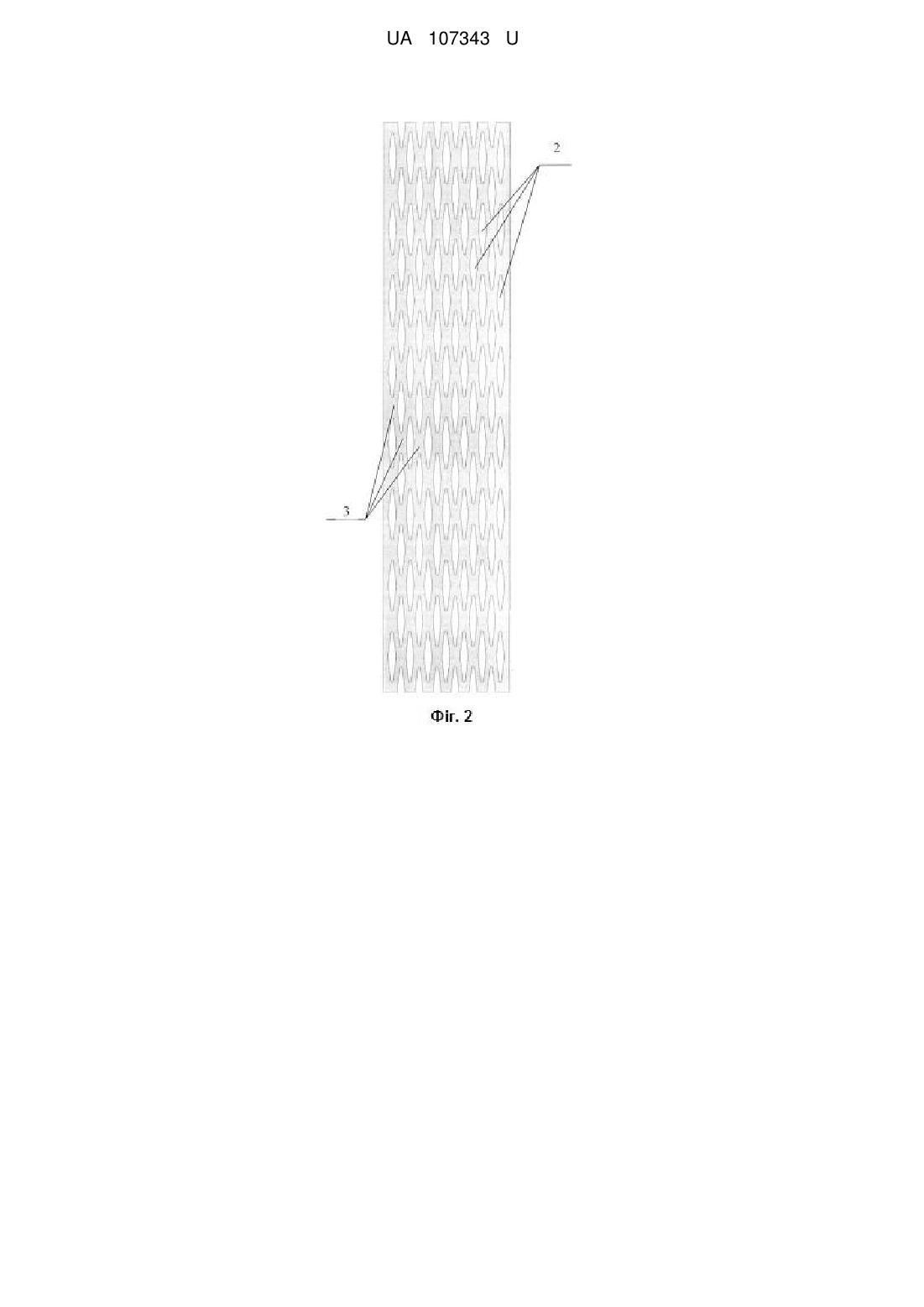

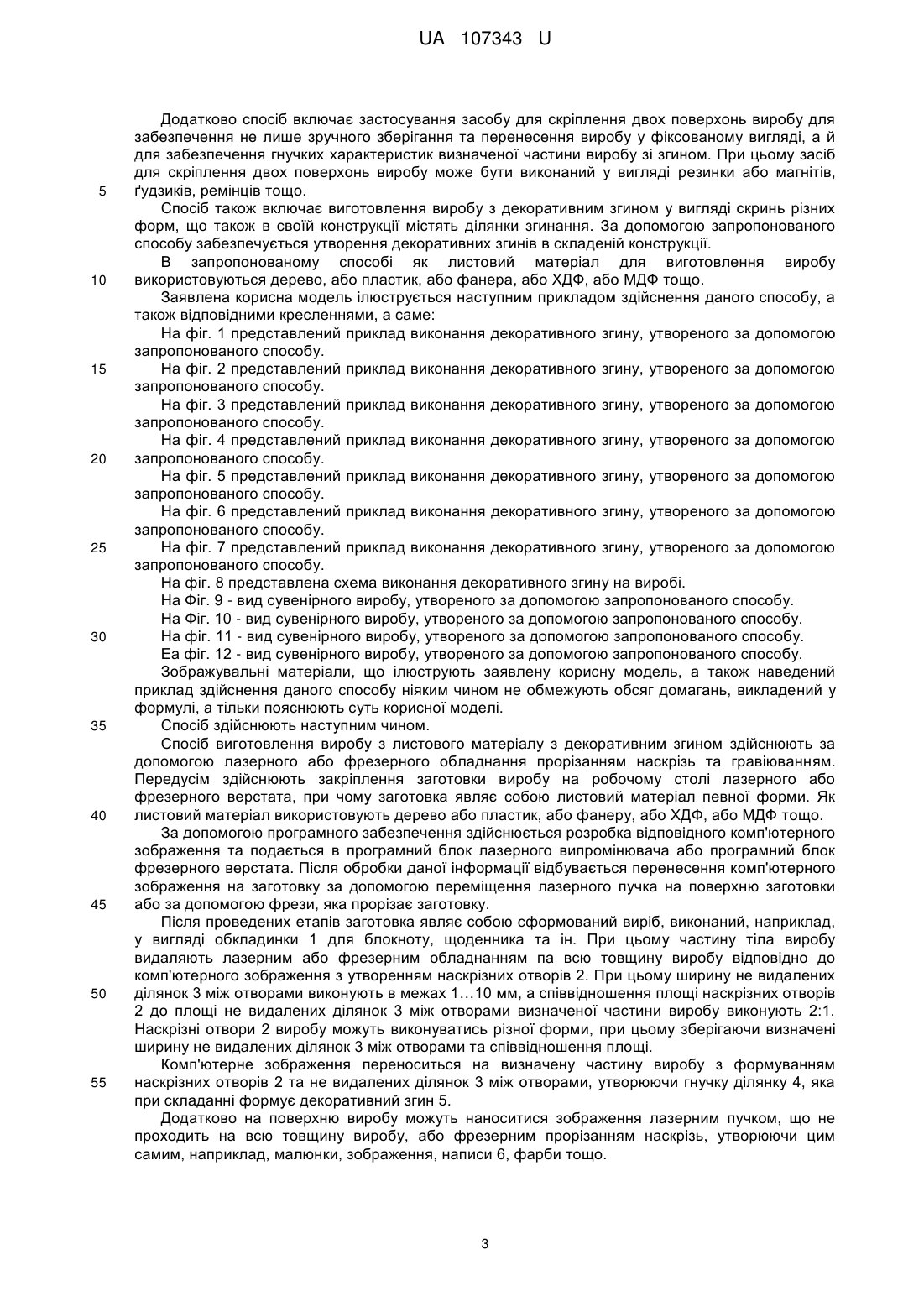

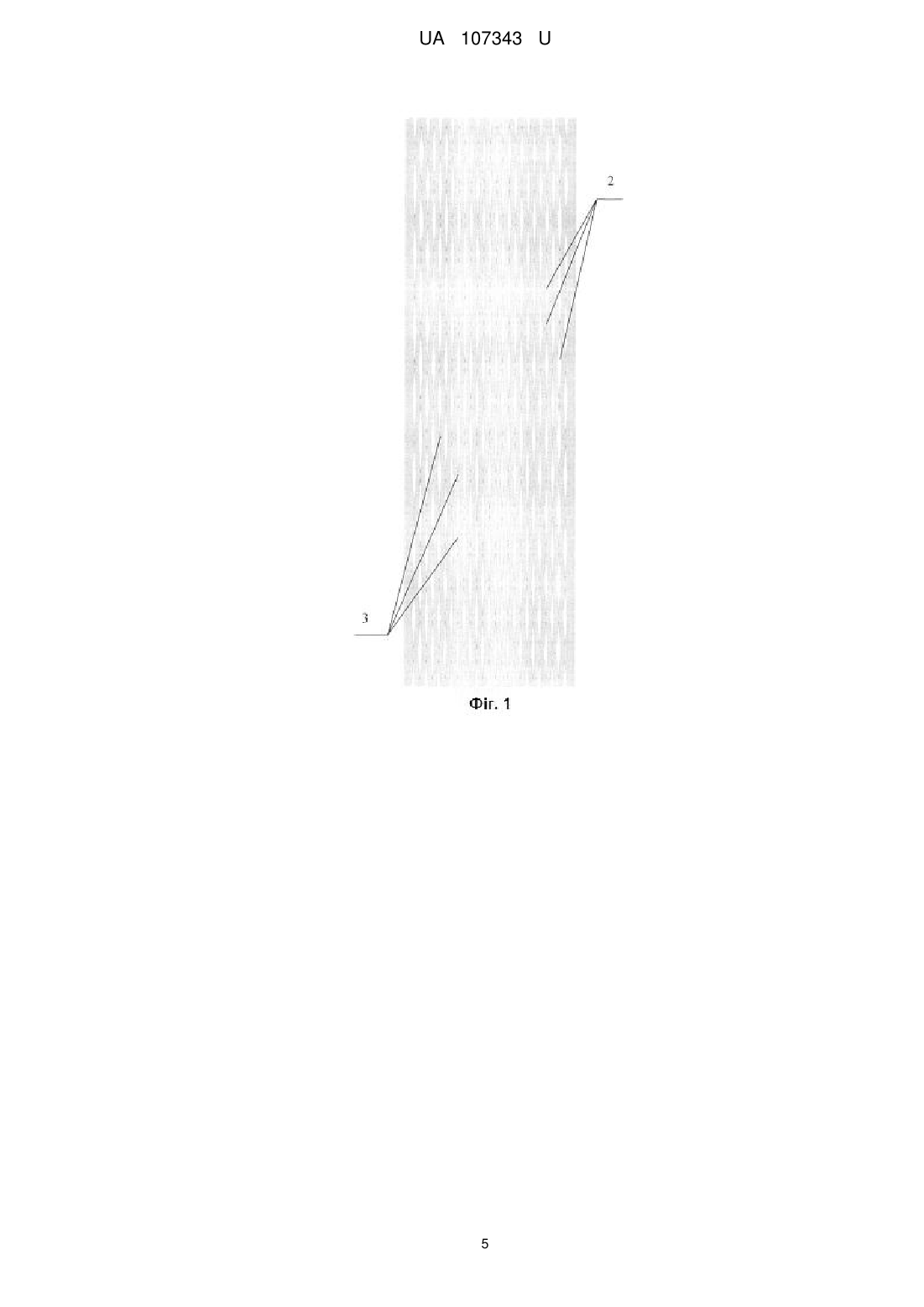

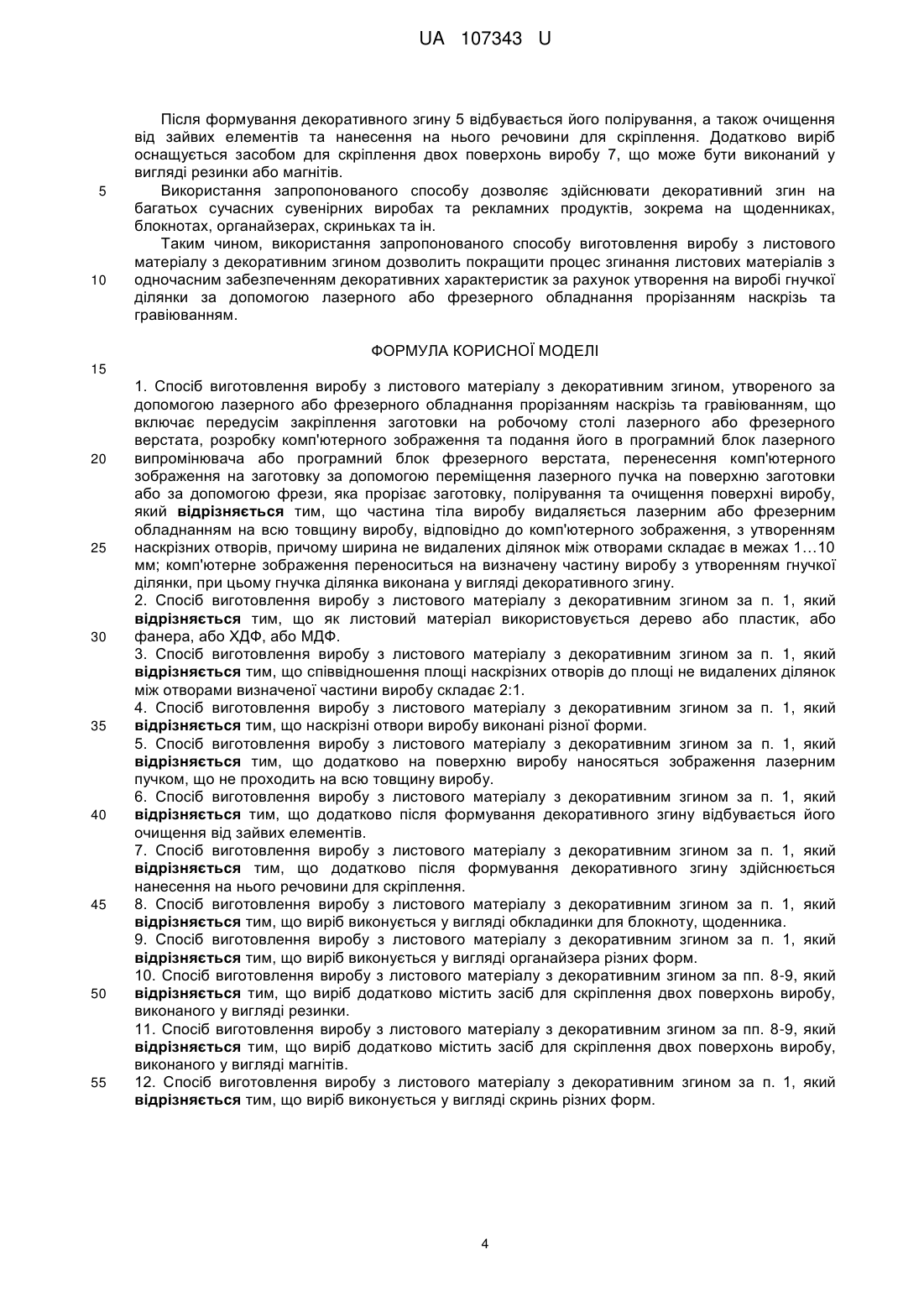

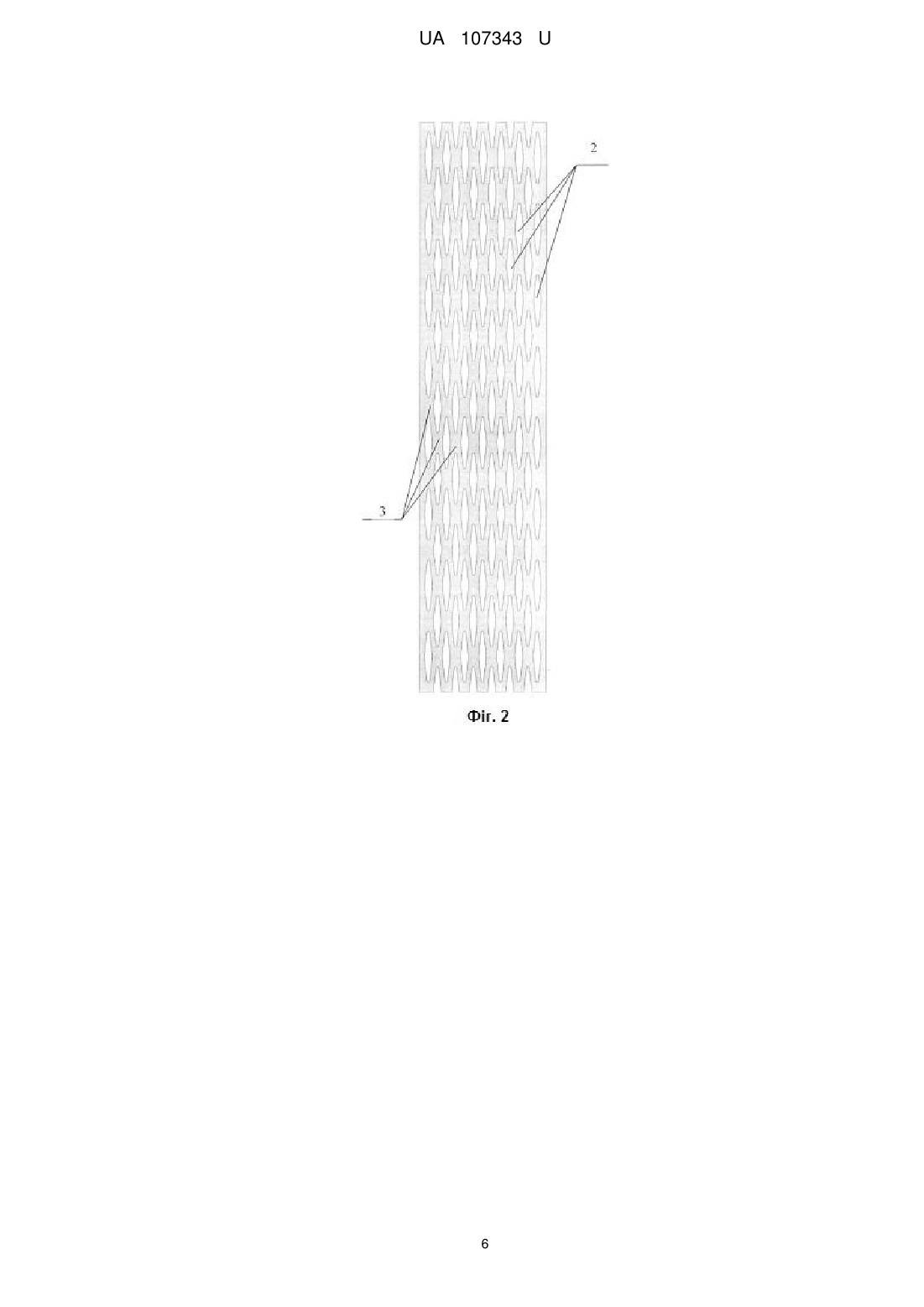

Реферат: UA 107343 U UA 107343 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості і може застосовуватись для виготовлення сувенірних виробів, канцтоварів та рекламної продукції з декоративним згином, який створюють за допомогою лазерного або фрезерного обладнання прорізанням наскрізь та гравіюванням, наприклад для виготовлення блокнотів, щоденників, скринь, органайзерів та ін. Як відомо, комп'ютер з кожним днем стає все більш важливим елементом повсякденного життя, а інтернет - головним джерелом знань, проте канцелярія не втратила свою значимість. Ці традиційні вироби і засоби все так само застосовуються в повсякденності. Сьогодні неможливо уявити собі студента, творчих людей, бізнесмена та ін., наприклад, без щоденника чи блокнота, або настільного органайзера. Все таки, це перевірений і надійний спосіб збереження інформації. Саме для застосування незвичних матеріалів у цих виробах, їх тривалого та зручного використання застосовується вищезазначена корисна модель. Заявнику відомо багато аналогічних способів виготовлення виробів з листового матеріалу, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомий спосіб виготовлення виробу з декоративною поверхнею з нанесеним на неї зображенням, який включає формування декоративної поверхні, виконаної у вигляді западин і виступів, що чергуються. Відповідно до способу, в пам'яті комп'ютера формують об'ємну модель декоративної поверхні з виступами і западинами, що чергуються, крім того формують в пам'яті комп'ютера об'ємну модель зображення, поєднують ці моделі в єдину об'ємну модель і потім переносять єдину об'ємну модель на виріб шляхом механічного або лазерного гравіювання (заявка RU2003133342A на винахід, опублікована 10.05.2005). Недоліком даного способу є те, що він забезпечує утворення об'ємних моделей на виробах, проте не передбачає формування гнучких ділянок у випадку необхідності, наприклад, для згинання або складання виробу для виготовлення продукції книжкоподібної форми або складеної конструкції. Найбільш близьким за своєю суттю являється спосіб виготовлення сувенірного виробу лазерним гравіруванням, що включає обробку поверхні заготовки сфокусованим модульованим пучком лазерного випромінювання, вибираючи швидкість переміщення лазерного пучка, яка забезпечує видалення шару матеріалу, глибина якого відповідає потрібній точності формування контуру і профілю елемента малюнка, формування сигналів модуляції і переміщення лазерного пучка за допомогою комп'ютера на підставі вибраного зображення. При цьому формування сигналів модуляції і переміщення лазерного пучка здійснюють по групах, які різняться за потужністю випромінювання, напрямком і швидкістю переміщення, з можливістю отримання для кожної групи різних видів обробленої поверхні, а обробку поверхні заготовки виконують послідовно для кожної групи сигналів модуляції і переміщення (патент UA62209 на корисну модель, опублікований 10.08.2011). Недоліком даного способу є те, що він забезпечує обробку поверхні виробів, проте не передбачає формування гнучких ділянок у випадку необхідності, наприклад для згинання або складання виробу для виготовлення продукції книжкоподібної форми або складеної конструкції. В основу корисної моделі поставлено задачу покращення процесу згинання листових матеріалів з одночасним забезпеченням декоративних характеристик за рахунок утворення на виробі гнучкої ділянки за допомогою лазерного або фрезерного обладнання прорізанням наскрізь та гравіюванням. Поставлена задача вирішується таким чином, що у способі виготовлення виробу з листового матеріалу з декоративним згином, утвореного за допомогою лазерного або фрезерного обладнання прорізанням наскрізь та гравіюванням, що включає передусім закріплення заготовки на робочому столі лазерного або фрезерного верстата, розробка комп'ютерного зображення та подання його в програмний блок лазерного випромінювача або програмній блок фрезерного верстата, перенесення комп'ютерного зображення на заготовку за допомогою переміщення лазерного пучка на поверхню заготовки або за допомогою фрези, яка прорізає заготовку, полірування та очищення поверхні виробу, відповідно до корисної моделі, частина тіла виробу видаляється лазерним або фрезерним обладнанням на всю товщину виробу, відповідно до комп'ютерного зображення з утворенням наскрізних отворів, причому ширина не видалених ділянок між отворами складає в межах 1…10 мм; комп'ютерне зображення переноситься на визначену частину виробу з утворенням гнучкої ділянки, при цьому гнучка ділянка виконана у вигляді декоративного згину. При цьому як листовий матеріал використовується дерево або пластик, або фанера, або ХДФ, або МДФ та ін. При цьому співвідношення площі наскрізних отворів до площі не видалених ділянок між отворами визначеної частини виробу складає 2:1. При цьому наскрізні отвори виробу можуть бути виконані різної форми. 1 UA 107343 U 5 10 15 20 25 30 35 40 45 50 55 Додатково на поверхню виробу наносяться зображення лазерним пучком, що не проходить на всю товщину виробу. Додатково після формування декоративного згину відбувається його очищення від зайвих елементів. Додатково після формування декоративного згину на нього можуть наноситись відповідні речовини для скріплення. При цьому виріб може виконуватися у вигляді обкладинки для блокноту, щоденника. При цьому виріб може виконуватись у вигляді органайзера різних форм. Додатково виріб може містити засіб для скріплення двох поверхонь виробу, виконаного у вигляді резинки. Додатково виріб може містити засіб для скріплення двох поверхонь виробу, виконаного у вигляді магнітів. При цьому виріб може виконуватись у вигляді скринь різних форм. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. Як відомо з рівня техніки, для створення будь-яких сувенірних виробів та рекламної продукції в більшості випадків використовують матеріал, який за своїми характеристиками забезпечив би легкість та простоту у виконанні та довготривалість при використанні. В основному для виготовлення таких виробів застосовують листові матеріали, головною ознакою яких являється твердість. Серед великої кількості сувенірної продукції значну частину займають такі вироби як щоденники, блокноти, органайзери, для тривалого використання яких і створюють обкладинки з твердого матеріалу, що характеризуються наявністю складеної ділянки, частини виробу зі згином, причому виконання даного згину несе декоративний характер. Встановлено, що при видаленні частини тіла виробу лазерним або фрезерним обладнанням на всю товщину виробу відповідно до комп'ютерного зображення утворюються наскрізні отвори, які разом з не видаленими ділянками надають частині твердого матеріалу певної гнучкості. Винахідниками встановлено, що для забезпечення оптимальної гнучкості частини виробу, за якої не відбуватиметься пошкодження або руйнування виробу, ширина не видалених ділянок між отворами повинна складати в межах 1…10 мм. Менші значення даного діапазону не дозволятимуть досягнути відповідної гнучкості, а більші - навпаки сприятимуть руйнації виробу. Перенесення комп'ютерного зображення на визначену частину виробу у встановлений вище спосіб дозволяє створити гнучку ділянку виробу, яка при складанні або згинанні частин виробу формує декоративний згин, оскільки утворені за допомогою лазерного або фрезерного обладнання та гравірування наскрізні отвори разом з не видаленими ділянками створюють своєрідний художній декор виробу. Таке виконання згину дозволяє покращити процес згинання листових матеріалів з одночасним забезпеченням декоративних характеристик. Крім того, встановлено, що співвідношення площі наскрізних отворів до площі не видалених ділянок між отворами визначеної частини виробу складає 2:1, що сприяє досягнути оптимальної гнучкості при згинанні без пошкодження виробу або його руйнування. При цьому наскрізні отвори виробу можуть бути виконані різної форми з метою забезпечення надання декоративності згину. В процесі формування даного згину за допомогою лазерного або фрезерного обладнання та гравірування можливе утворення зайвих елементів, наприклад зачіпки, шматки не до кінця видаленого матеріалу, які погіршують естетичний вигляд виробу, а також можуть впливати на погіршення гнучкості виробу. Тому важливим моментом являється додаткове очищення від зайвих елементів декоративного згину після його формування. Крім цього, додатково після його формування відбувається нанесення на його поверхню речовини для скріплення, після чого виріб згинається. При цьому вибір речовини для скріплення залежить від листового матеріалу, з якого утворюють виріб. Нанесення речовини для скріплення надає частині виробу з декоративним згином додаткової міцності. Також для сприяння надання декоративності згину додатково на поверхню виробу наносяться зображення лазерним пучком, що не проходить на всю товщину виробу, утворюючи цим самим, наприклад, малюнки, зображення, написи, що продовжують естетику формування декоративного згину. Таким чином, за допомогою запропонованого способу формується виріб з листового матеріалу з декоративним згином, що може бути виконаний у вигляді обкладинки для блокноту, щоденника, або у вигляді органайзера різних форм, який забезпечує простоту та легкість виконання даних виробів, їх тривале та зручне використання при щоденному використанні. 2 UA 107343 U 5 10 15 20 25 30 35 40 45 50 55 Додатково спосіб включає застосування засобу для скріплення двох поверхонь виробу для забезпечення не лише зручного зберігання та перенесення виробу у фіксованому вигляді, а й для забезпечення гнучких характеристик визначеної частини виробу зі згином. При цьому засіб для скріплення двох поверхонь виробу може бути виконаний у вигляді резинки або магнітів, ґудзиків, ремінців тощо. Спосіб також включає виготовлення виробу з декоративним згином у вигляді скринь різних форм, що також в своїй конструкції містять ділянки згинання. За допомогою запропонованого способу забезпечується утворення декоративних згинів в складеній конструкції. В запропонованому способі як листовий матеріал для виготовлення виробу використовуються дерево, або пластик, або фанера, або ХДФ, або МДФ тощо. Заявлена корисна модель ілюструється наступним прикладом здійснення даного способу, а також відповідними кресленнями, а саме: На фіг. 1 представлений приклад виконання декоративного згину, утвореного за допомогою запропонованого способу. На фіг. 2 представлений приклад виконання декоративного згину, утвореного за допомогою запропонованого способу. На фіг. 3 представлений приклад виконання декоративного згину, утвореного за допомогою запропонованого способу. На фіг. 4 представлений приклад виконання декоративного згину, утвореного за допомогою запропонованого способу. На фіг. 5 представлений приклад виконання декоративного згину, утвореного за допомогою запропонованого способу. На фіг. 6 представлений приклад виконання декоративного згину, утвореного за допомогою запропонованого способу. На фіг. 7 представлений приклад виконання декоративного згину, утвореного за допомогою запропонованого способу. На фіг. 8 представлена схема виконання декоративного згину на виробі. На Фіг. 9 - вид сувенірного виробу, утвореного за допомогою запропонованого способу. На Фіг. 10 - вид сувенірного виробу, утвореного за допомогою запропонованого способу. На фіг. 11 - вид сувенірного виробу, утвореного за допомогою запропонованого способу. Еа фіг. 12 - вид сувенірного виробу, утвореного за допомогою запропонованого способу. Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад здійснення даного способу ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Спосіб здійснюють наступним чином. Спосіб виготовлення виробу з листового матеріалу з декоративним згином здійснюють за допомогою лазерного або фрезерного обладнання прорізанням наскрізь та гравіюванням. Передусім здійснюють закріплення заготовки виробу на робочому столі лазерного або фрезерного верстата, при чому заготовка являє собою листовий матеріал певної форми. Як листовий матеріал використовують дерево або пластик, або фанеру, або ХДФ, або МДФ тощо. За допомогою програмного забезпечення здійснюється розробка відповідного комп'ютерного зображення та подається в програмний блок лазерного випромінювача або програмний блок фрезерного верстата. Після обробки даної інформації відбувається перенесення комп'ютерного зображення на заготовку за допомогою переміщення лазерного пучка на поверхню заготовки або за допомогою фрези, яка прорізає заготовку. Після проведених етапів заготовка являє собою сформований виріб, виконаний, наприклад, у вигляді обкладинки 1 для блокноту, щоденника та ін. При цьому частину тіла виробу видаляють лазерним або фрезерним обладнанням па всю товщину виробу відповідно до комп'ютерного зображення з утворенням наскрізних отворів 2. При цьому ширину не видалених ділянок 3 між отворами виконують в межах 1…10 мм, а співвідношення площі наскрізних отворів 2 до площі не видалених ділянок 3 між отворами визначеної частини виробу виконують 2:1. Наскрізні отвори 2 виробу можуть виконуватись різної форми, при цьому зберігаючи визначені ширину не видалених ділянок 3 між отворами та співвідношення площі. Комп'ютерне зображення переноситься на визначену частину виробу з формуванням наскрізних отворів 2 та не видалених ділянок 3 між отворами, утворюючи гнучку ділянку 4, яка при складанні формує декоративний згин 5. Додатково на поверхню виробу можуть наноситися зображення лазерним пучком, що не проходить на всю товщину виробу, або фрезерним прорізанням наскрізь, утворюючи цим самим, наприклад, малюнки, зображення, написи 6, фарби тощо. 3 UA 107343 U 5 10 Після формування декоративного згину 5 відбувається його полірування, а також очищення від зайвих елементів та нанесення на нього речовини для скріплення. Додатково виріб оснащується засобом для скріплення двох поверхонь виробу 7, що може бути виконаний у вигляді резинки або магнітів. Використання запропонованого способу дозволяє здійснювати декоративний згин на багатьох сучасних сувенірних виробах та рекламних продуктів, зокрема на щоденниках, блокнотах, органайзерах, скриньках та ін. Таким чином, використання запропонованого способу виготовлення виробу з листового матеріалу з декоративним згином дозволить покращити процес згинання листових матеріалів з одночасним забезпеченням декоративних характеристик за рахунок утворення на виробі гнучкої ділянки за допомогою лазерного або фрезерного обладнання прорізанням наскрізь та гравіюванням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 1. Спосіб виготовлення виробу з листового матеріалу з декоративним згином, утвореного за допомогою лазерного або фрезерного обладнання прорізанням наскрізь та гравіюванням, що включає передусім закріплення заготовки на робочому столі лазерного або фрезерного верстата, розробку комп'ютерного зображення та подання його в програмний блок лазерного випромінювача або програмний блок фрезерного верстата, перенесення комп'ютерного зображення на заготовку за допомогою переміщення лазерного пучка на поверхню заготовки або за допомогою фрези, яка прорізає заготовку, полірування та очищення поверхні виробу, який відрізняється тим, що частина тіла виробу видаляється лазерним або фрезерним обладнанням на всю товщину виробу, відповідно до комп'ютерного зображення, з утворенням наскрізних отворів, причому ширина не видалених ділянок між отворами складає в межах 1…10 мм; комп'ютерне зображення переноситься на визначену частину виробу з утворенням гнучкої ділянки, при цьому гнучка ділянка виконана у вигляді декоративного згину. 2. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що як листовий матеріал використовується дерево або пластик, або фанера, або ХДФ, або МДФ. 3. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що співвідношення площі наскрізних отворів до площі не видалених ділянок між отворами визначеної частини виробу складає 2:1. 4. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що наскрізні отвори виробу виконані різної форми. 5. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що додатково на поверхню виробу наносяться зображення лазерним пучком, що не проходить на всю товщину виробу. 6. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що додатково після формування декоративного згину відбувається його очищення від зайвих елементів. 7. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що додатково після формування декоративного згину здійснюється нанесення на нього речовини для скріплення. 8. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що виріб виконується у вигляді обкладинки для блокноту, щоденника. 9. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що виріб виконується у вигляді органайзера різних форм. 10. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за пп. 8-9, який відрізняється тим, що виріб додатково містить засіб для скріплення двох поверхонь виробу, виконаного у вигляді резинки. 11. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за пп. 8-9, який відрізняється тим, що виріб додатково містить засіб для скріплення двох поверхонь виробу, виконаного у вигляді магнітів. 12. Спосіб виготовлення виробу з листового матеріалу з декоративним згином за п. 1, який відрізняється тим, що виріб виконується у вигляді скринь різних форм. 4 UA 107343 U 5 UA 107343 U 6 UA 107343 U 7 UA 107343 U 8 UA 107343 U 9 UA 107343 U 10 UA 107343 U 11 UA 107343 U 12 UA 107343 U 13 UA 107343 U 14 UA 107343 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
