Зернометальник самопересувний

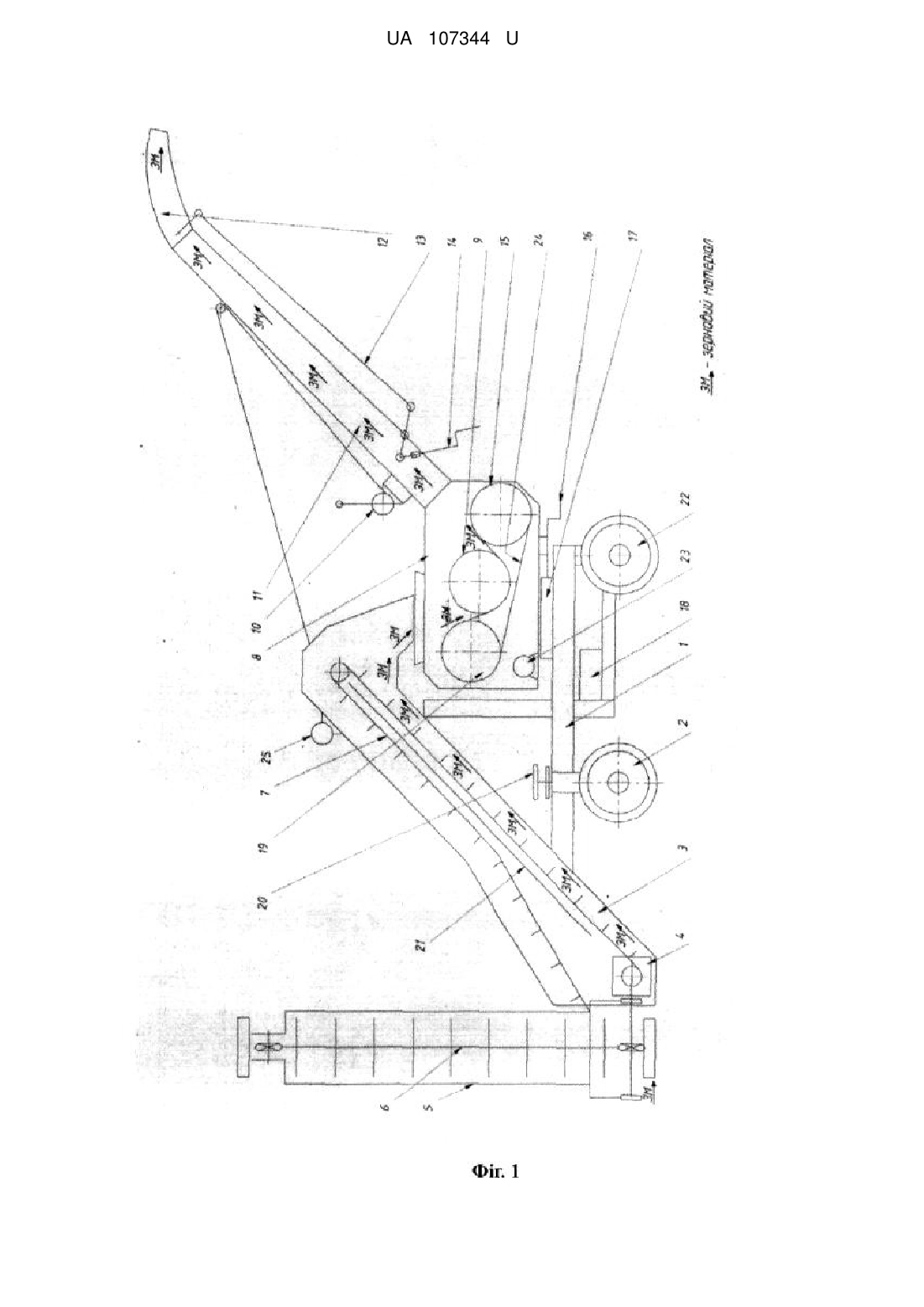

1. Зернометальник самопересувний, що містить раму (1), встановлену на колесах (2, 22), на якій розміщений приводний завантажувальний транспортер (3), його електродвигун (25), живильники (5) з приводами (4) і скребковими ланцюговими транспортерами (6), тример (8), що включає електродвигун (23), приводний барабан (15), котушку (9), натяжний барабан (19), охоплюючу їх нескінченну стрічку (24), трубу (11) з регулюючим носком (12), привід механізму самопересування (18) і механізм керування переднього ходу (20), який відрізняється тим, що завантажувальний транспортер (3) виконаний з нескінченним дволанцюговим скребковим конвеєром (7) з розміщеними на ньому скребками (26), корпус (27) завантажувального транспортера (3) виконаний у вигляді двокамерного короба з повздовжньою внутрішньою перегородкою (21), що розділяє між собою завантажувальні та зворотні гілки дволанцюгового скребкового конвеєра (7), а вали (28) редукторів (29) приводів (4) живильників (5) мають додаткові кінцеві опори, що виконані у вигляді фланцевих самоустановлювальних підшипників (30).

2. Зернометальник самопересувний за п. 1, який відрізняється тим, що корпус (31) тримера (8) виконаний моноблоком, а корпуси (32) підшипників приводного барабана (15), корпуси (33) підшипників котушки (9) і корпуси (34) підшипників натяжного барабана (19) закріплені на зовнішній поверхні бічних стінок (35) корпусу (31) тримера (8).

3. Зернометальник самопересувний за будь-яким з пп. 1, 2, який відрізняється тим, що приводний (15) та натяжний (19) барабани (15, 19) тримера (8) виконані зварними і бочкоподібними, бокові (36) і середній (37) фланці (36, 37) яких виконані у вигляді дисків, що приварені до валів (38) барабанів (15, 19), а оболонка виконана із набору прутків (39) з вигином назовні.

4. Зернометальник самопересувний за будь-яким з пп. 1-3, який відрізняється тим, що труба (11) тримера (8) шарнірно закріплена на корпусі (31) тримера (8) з можливістю кутового повороту в вертикальній площині, а для регулювання її повороту та фіксації на ній встановлена тросова лебідка (10), трос (40) якої пропущений через ролик (41), закріплений у верхній частині труби (11) тримера (8), а його кінець закріплений на завантажувальному транспортері (3).

5. Зернометальник самопересувний за будь-яким з пп. 1-4, який відрізняється тим, що привід механізму самопересування (18) містить змонтований на рамі (1) мотор-редуктор (42), на вихідному валу якого встановлена приводна зірочка (43) кінематично пов′язана ланцюговою передачею (44) з веденою зірочкою (45) на проміжному валу (46), на якому також встановлена ведуча зірочка (47), що за допомогою ланцюгової передачі (48) приводить в рух ведену зірочку (49), зблоковану з диференціалом (50), півосями (51) та задніми ведучими колесами (22).

6. Зернометальник самопересувний за будь-яким з пп. 1-5, який відрізняється тим, що механізм керування переднього ходу (20) містить рульове колесо (52), на валу (53) якого встановлена ведуча зірочка (54) ланцюгової передачі (55), що передає рух на ведену зірочку (56), яка сполучена через вилку (57) зі спареними поворотними передніми колесами (2), і додатково оснащений пристроєм фіксації (58) коліс (2) в потрібному положенні шляхом блокування ведучої зірочки (54) та гвинтовим механізмом (59) підйому завантажувального транспортера (3).
