Вантажопідйомний встановлюючий модуль

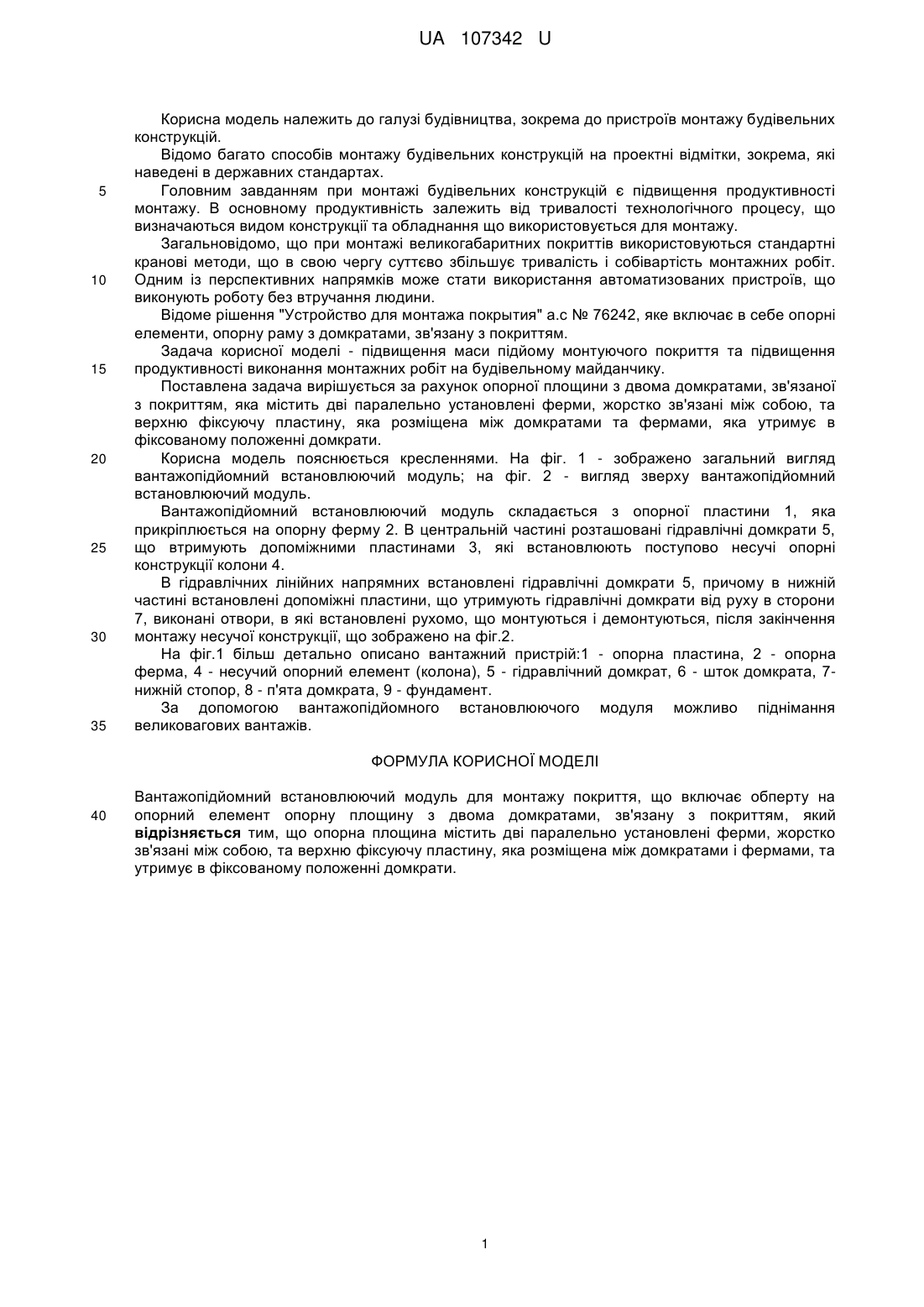

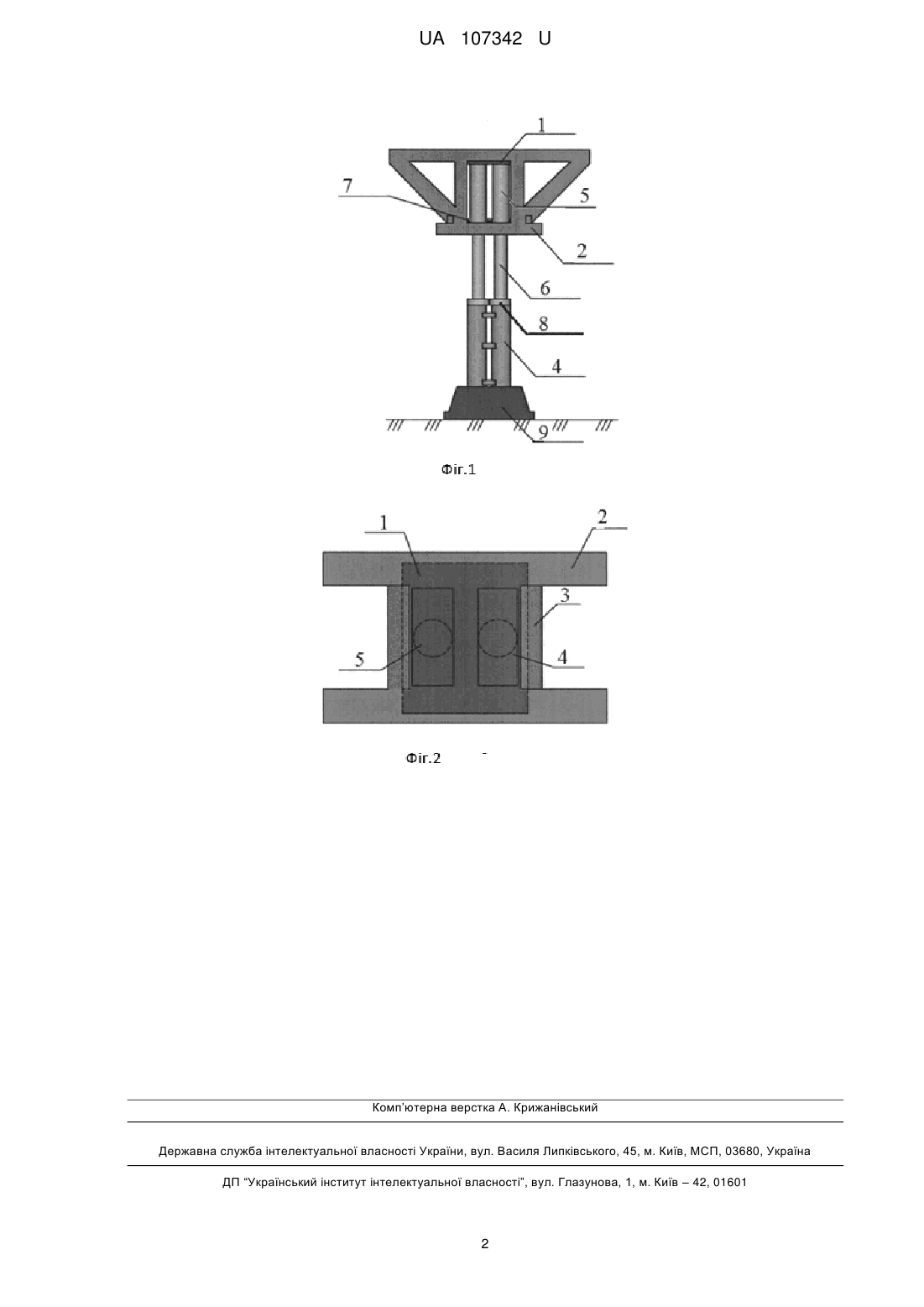

Реферат: Вантажопідйомний встановлюючий модуль для монтажу покриття включає обперту на опорний елемент опорну площину з двома домкратами, зв'язану з покриттям. Опорна площина містить дві паралельно установлені ферми, жорстко зв'язані між собою, та верхню фіксуючу пластину, яка розміщена між домкратами і фермами, та утримує в фіксованому положенні домкрати. UA 107342 U (54) ВАНТАЖОПІДЙОМНИЙ ВСТАНОВЛЮЮЧИЙ МОДУЛЬ UA 107342 U UA 107342 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до пристроїв монтажу будівельних конструкцій. Відомо багато способів монтажу будівельних конструкцій на проектні відмітки, зокрема, які наведені в державних стандартах. Головним завданням при монтажі будівельних конструкцій є підвищення продуктивності монтажу. В основному продуктивність залежить від тривалості технологічного процесу, що визначаються видом конструкції та обладнання що використовується для монтажу. Загальновідомо, що при монтажі великогабаритних покриттів використовуються стандартні кранові методи, що в свою чергу суттєво збільшує тривалість і собівартість монтажних робіт. Одним із перспективних напрямків може стати використання автоматизованих пристроїв, що виконують роботу без втручання людини. Відоме рішення "Устройство для монтажа покрытия" а.с № 76242, яке включає в себе опорні елементи, опорну раму з домкратами, зв'язану з покриттям. Задача корисної моделі - підвищення маси підйому монтуючого покриття та підвищення продуктивності виконання монтажних робіт на будівельному майданчику. Поставлена задача вирішується за рахунок опорної площини з двома домкратами, зв'язаної з покриттям, яка містить дві паралельно установлені ферми, жорстко зв'язані між собою, та верхню фіксуючу пластину, яка розміщена між домкратами та фермами, яка утримує в фіксованому положенні домкрати. Корисна модель пояснюється кресленнями. На фіг. 1 - зображено загальний вигляд вантажопідйомний встановлюючий модуль; на фіг. 2 - вигляд зверху вантажопідйомний встановлюючий модуль. Вантажопідйомний встановлюючий модуль складається з опорної пластини 1, яка прикріплюється на опорну ферму 2. В центральній частині розташовані гідравлічні домкрати 5, що втримують допоміжними пластинами 3, які встановлюють поступово несучі опорні конструкції колони 4. В гідравлічних лінійних напрямних встановлені гідравлічні домкрати 5, причому в нижній частині встановлені допоміжні пластини, що утримують гідравлічні домкрати від руху в сторони 7, виконані отвори, в які встановлені рухомо, що монтуються і демонтуються, після закінчення монтажу несучої конструкції, що зображено на фіг.2. На фіг.1 більш детально описано вантажний пристрій:1 - опорна пластина, 2 - опорна ферма, 4 - несучий опорний елемент (колона), 5 - гідравлічний домкрат, 6 - шток домкрата, 7нижній стопор, 8 - п'ята домкрата, 9 - фундамент. За допомогою вантажопідйомного встановлюючого модуля можливо піднімання великовагових вантажів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вантажопідйомний встановлюючий модуль для опорний елемент опорну площину з двома відрізняється тим, що опорна площина містить зв'язані між собою, та верхню фіксуючу пластину, утримує в фіксованому положенні домкрати. 1 монтажу покриття, що включає обперту на домкратами, зв'язану з покриттям, який дві паралельно установлені ферми, жорстко яка розміщена між домкратами і фермами, та UA 107342 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
