Взуття з водонепроникними та паропроникними верхом та підошвою

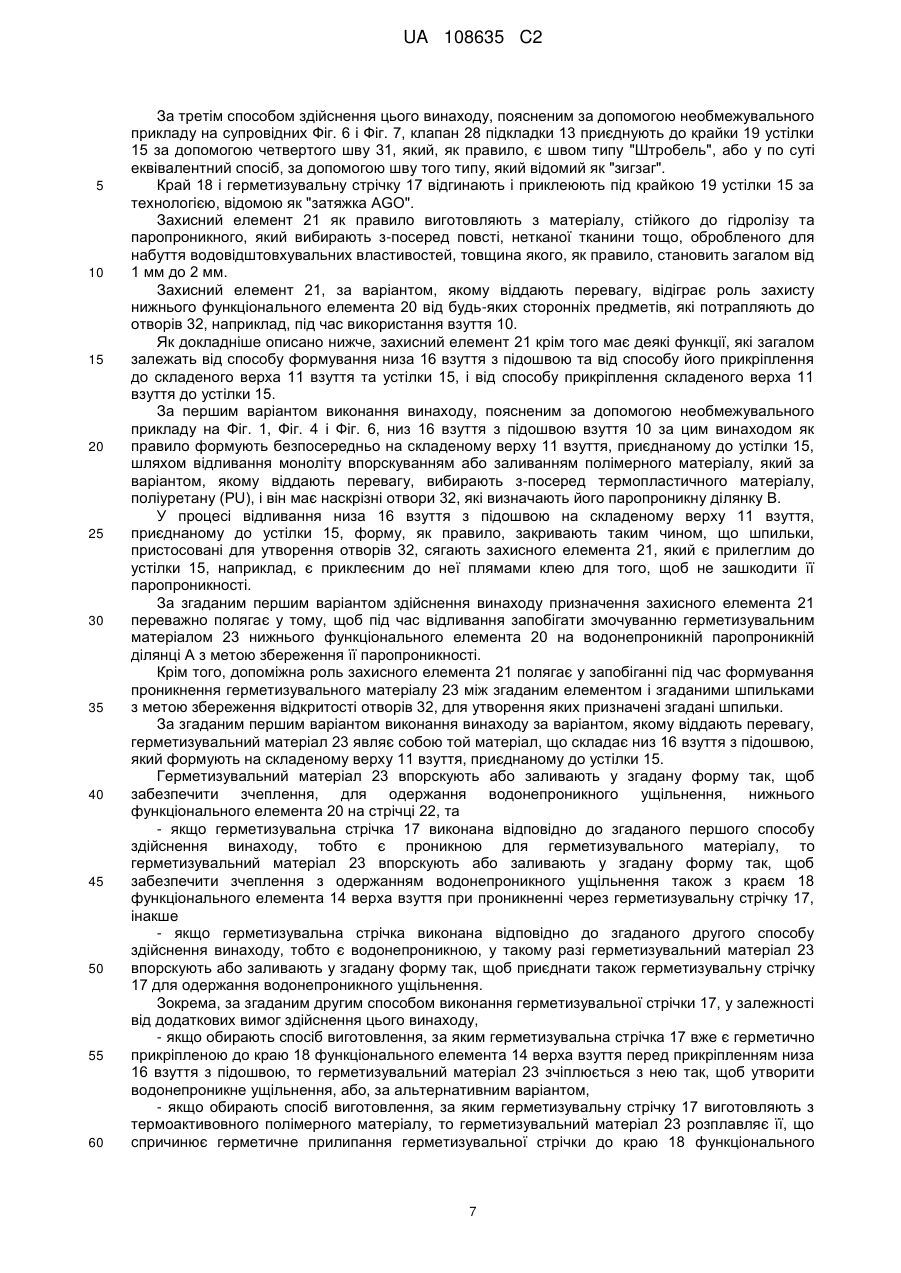

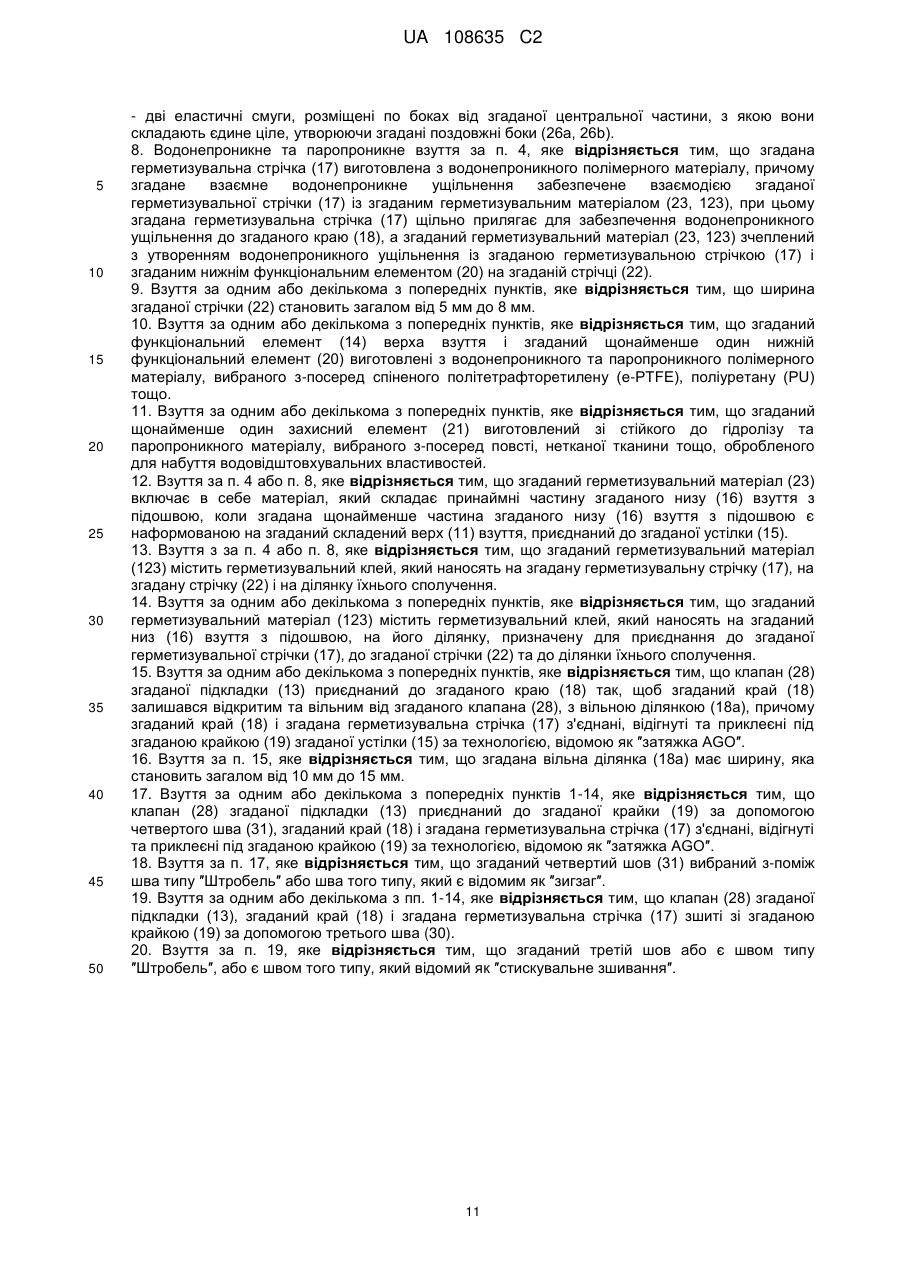

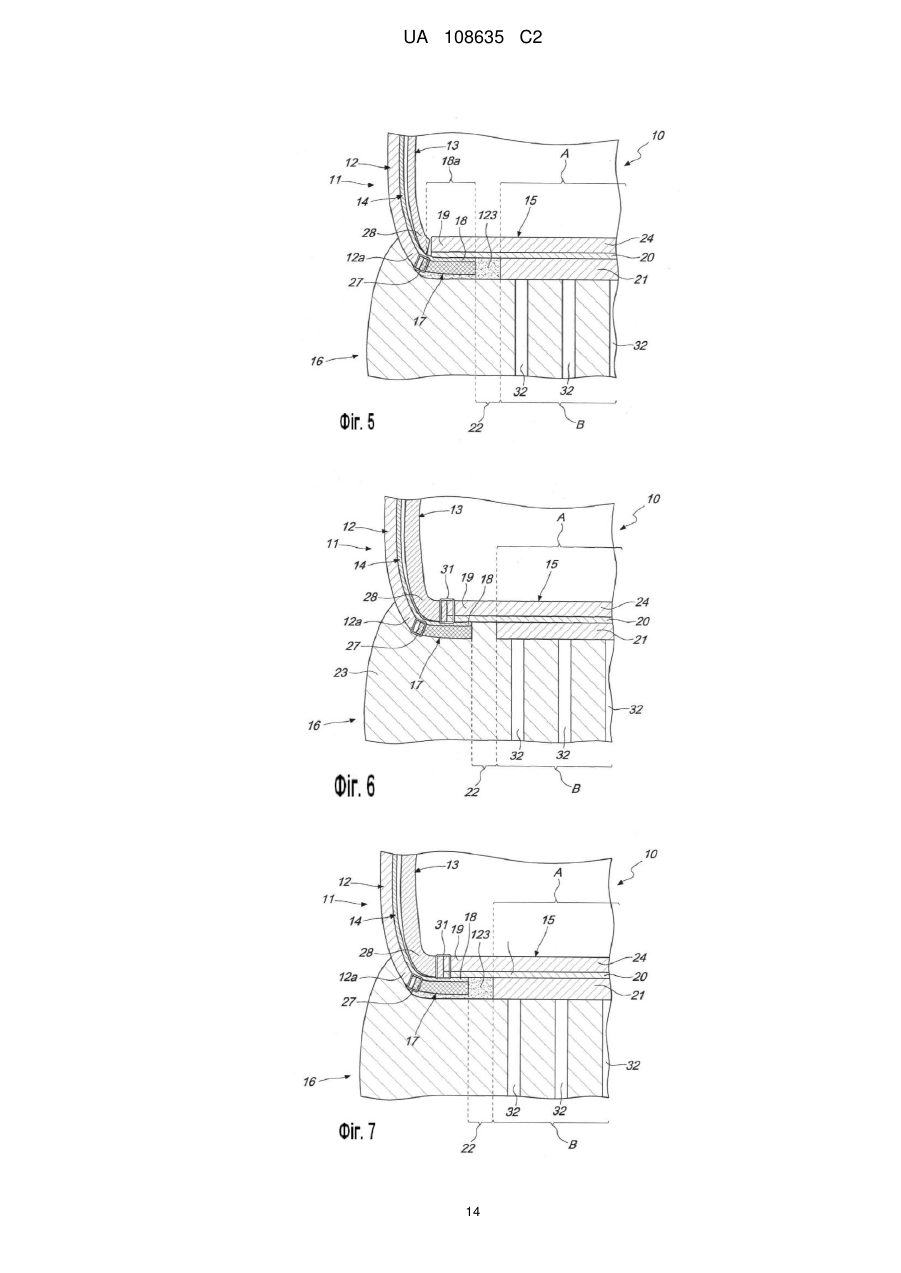

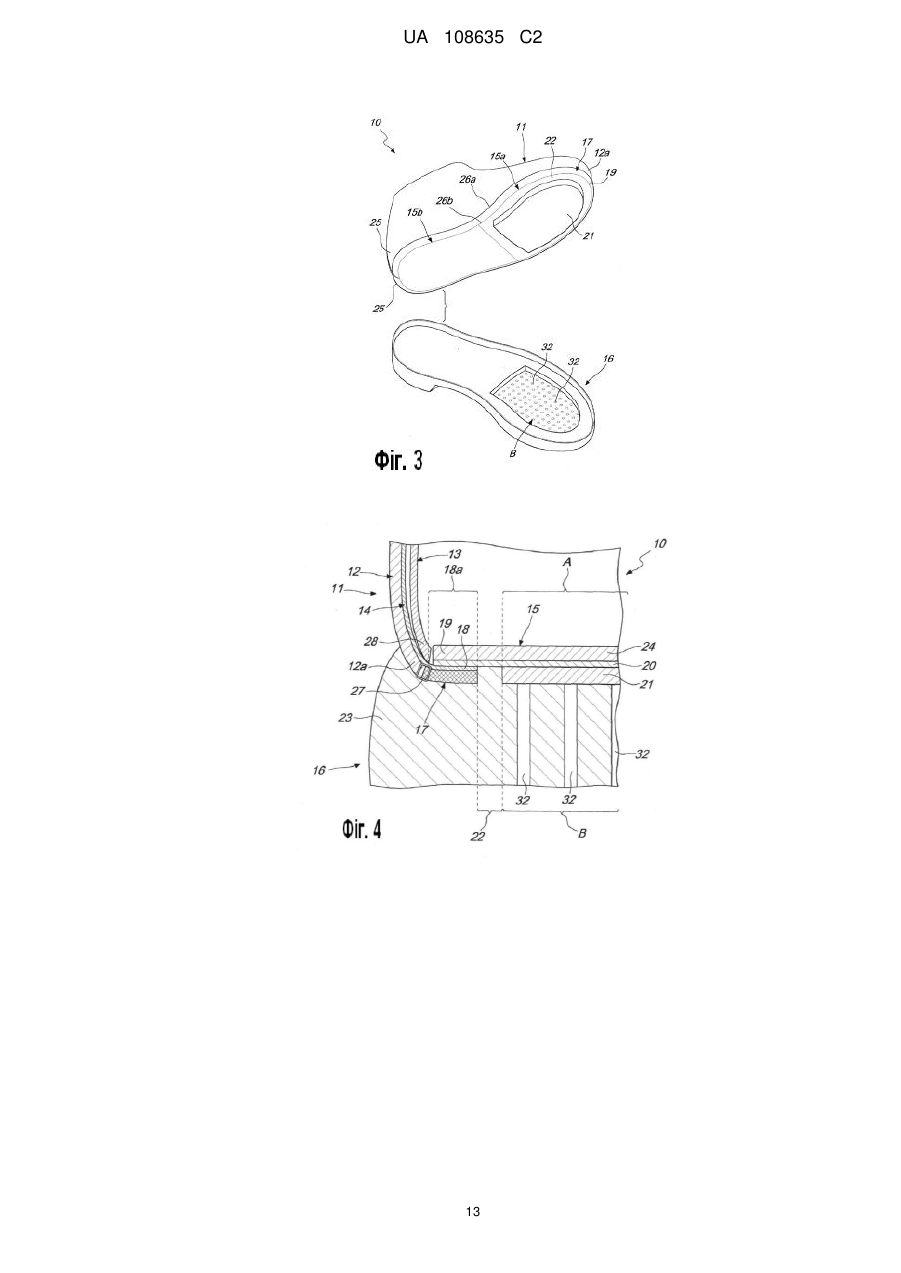

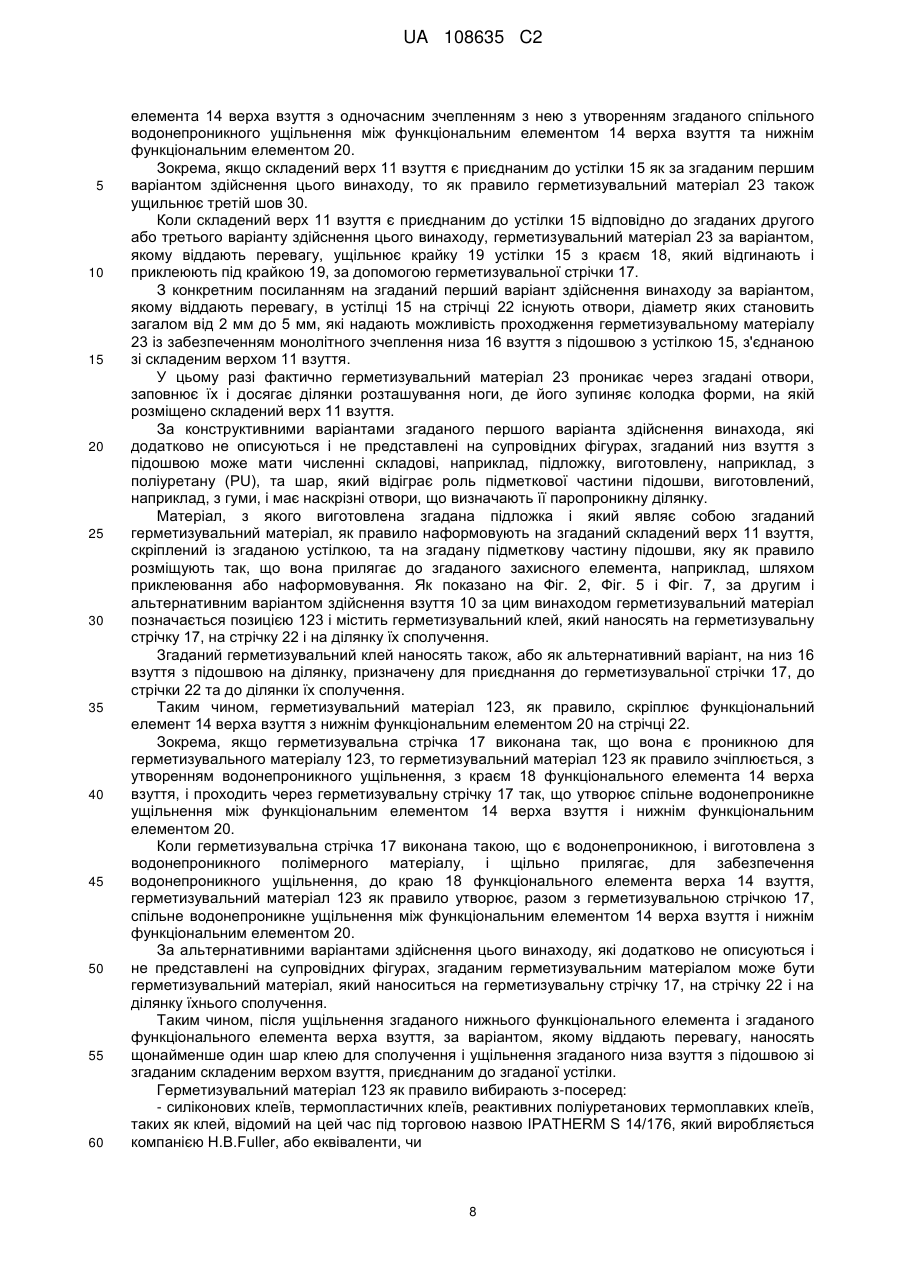

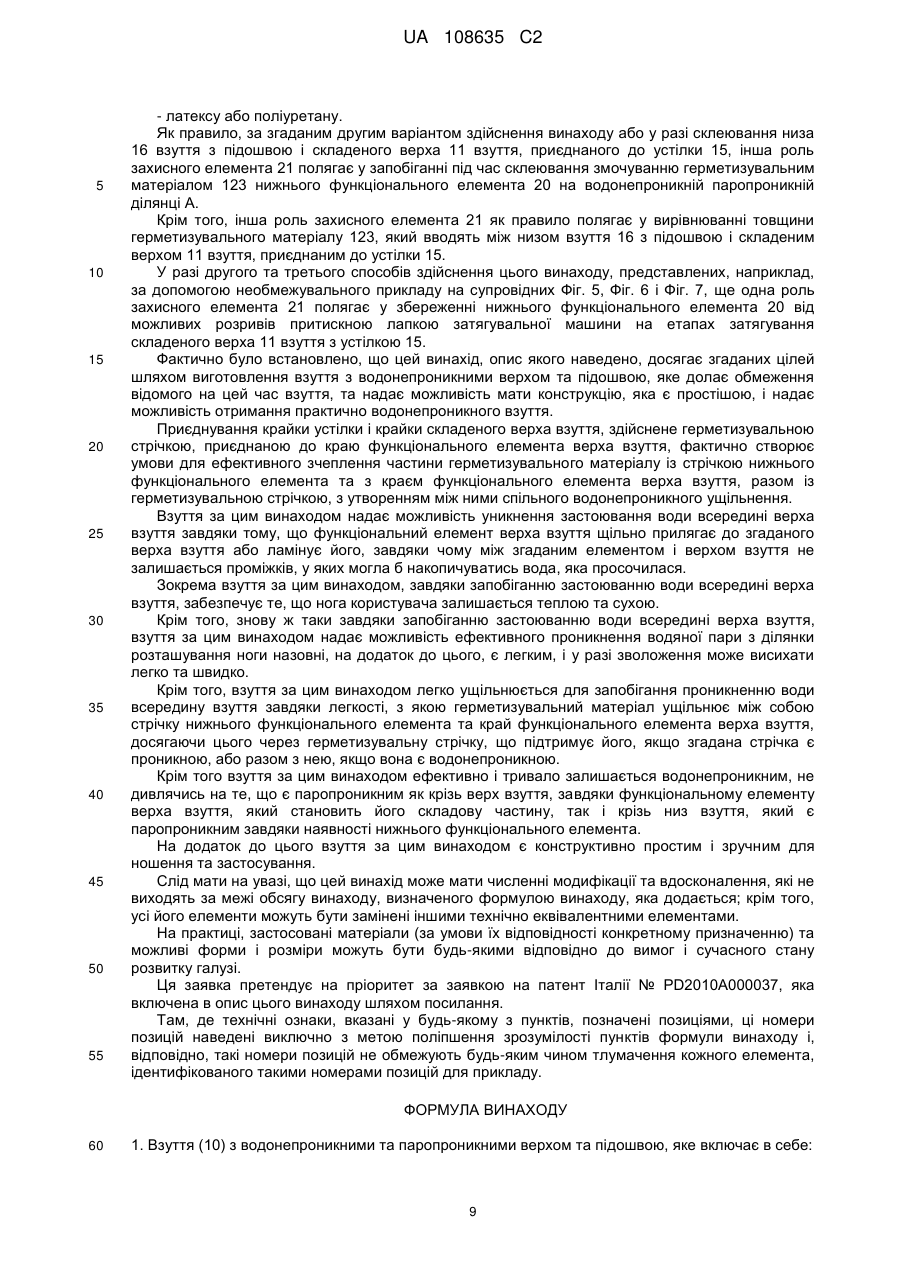

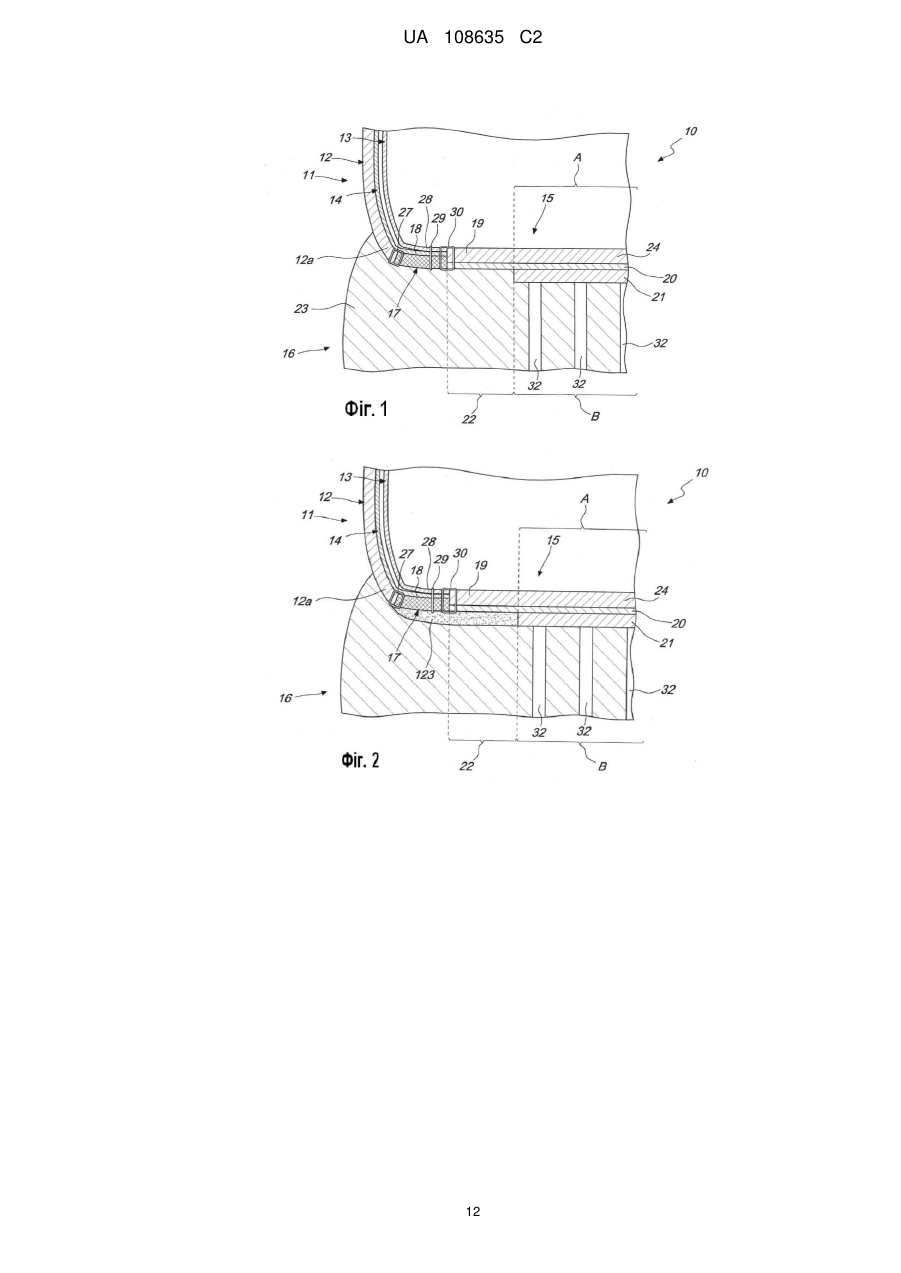

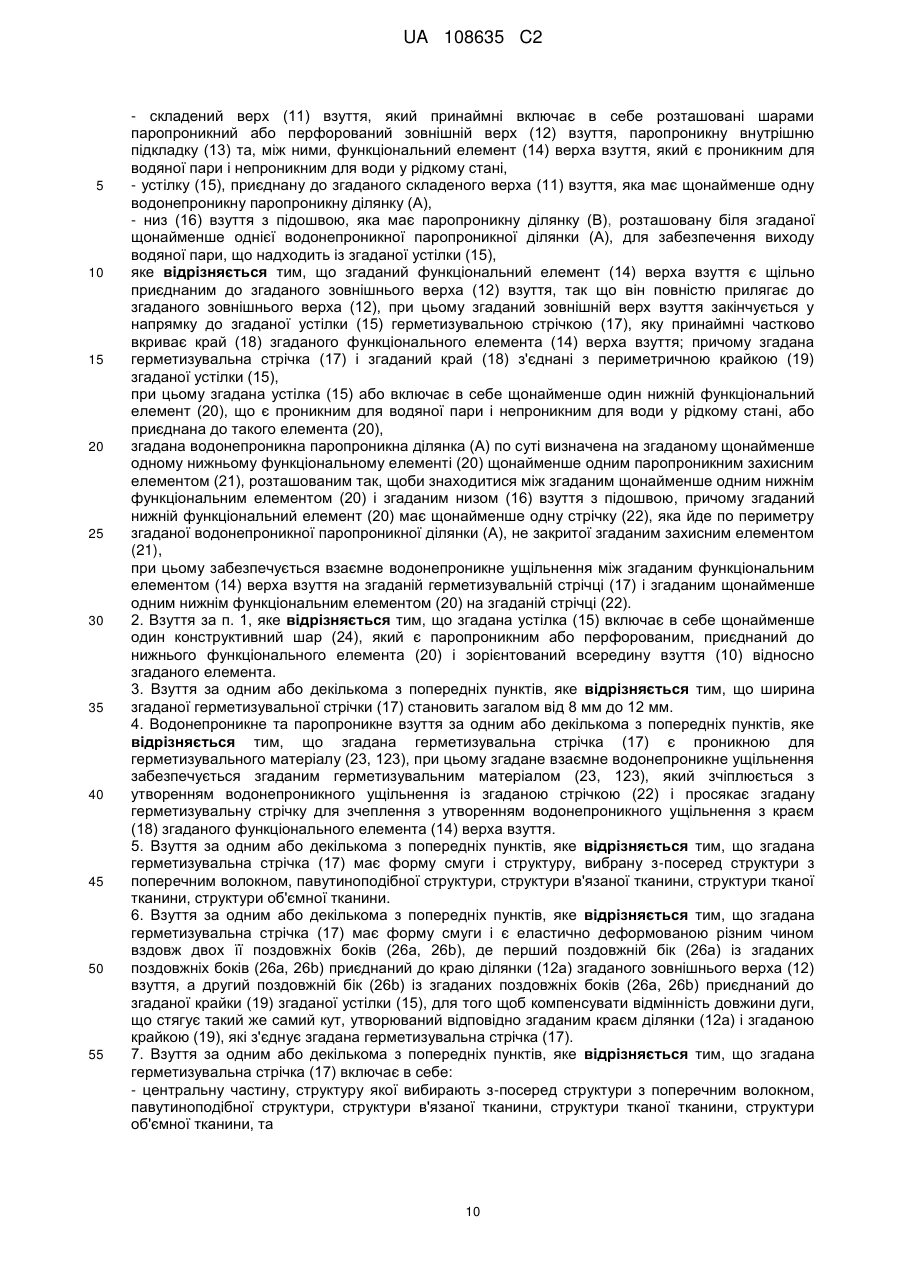

Реферат: Взуття (10) з водонепроникними та паропроникними верхом та підошвою включає в себе складений верх (11) взуття, який щонайменше включає в себе, розташовані шарами, паропроникний або перфорований зовнішній верх (12) взуття, паропроникну внутрішню підкладку (13) і, поміж ними, функціональний елемент - устілку (15), що має щонайменше одну водонепроникну, паропроникну ділянку (А), - низ 16 взуття з паропроникною підошвою. Функціональний елемент (14) верха взуття є надійно приєднаним до зовнішнього верха (12) взуття, яка закінчується у напрямку устілки (15) герметизувальною стрічкою (17), яку вкриває край (18), з'єднаний з крайкою (19) устілки (15), де, крім того, устілка (15), за вибором, включає в себе або є приєднаною до щонайменше одного нижнього функціонального елемента (20), що має щонайменше одну стрічку (22), що є вільною від захисного елемента (21), спільне водонепроникне ущільнення виконане між функціональним елементом (14) верха взуття герметизувальною стрічкою (17) і щонайменше одним нижнім функціональним елементом (20) на стрічці (22). UA 108635 C2 (12) UA 108635 C2 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь, до якої належить винахід Цей винахід стосується взуття з водонепроникними та паропроникними верхом та підошвою. Рівень техніки На сучасному етапі у галузі виробництва взуття є відомим взуття, яке має складений верх взуття, що включає в себе мембрану, яка є непроникною для води у рідкому стані і проникною для водяної пари. Таке взуття взагалі цінується, оскільки воно поєднує водонепроникність, що забезпечується водонепроникною підошвою, з водонепроникністю складеного верха взуття, та уможливлює проникнення пари від ніг через складений верх взуття. Мембрани, що які широко застосовують на сучасному етапі, виготовлені зі спіненого політетрафторетилену (e-PTFE) або поліуретану (PU) та мають надзвичайно обмежену межу міцності при розтягуванні, і тому, з метою збереження їхньої цілісності, їм, як правило, не можна надавати форму шляхом пружнопластичної деформації для підганяння їх до тих викривлень та вигинів, яких набуває верх при підганянні до форми взуття. Зокрема, на крайці складеного верха взуття, що є вивернутою внутрішнім боком назовні для того, щоб розміщуватись на підошовній ділянці взуття для з'єднання з устілкою, складений верх взуття легко утворює зморшки та складки, зокрема, на більш викривлених ділянках, наприклад, у п'ятковій та носковій частинах. Ці зморшки та складки, у тому числі мембрани, утруднюють ефективне зчеплення з мембраною матеріалу, призначеного для її герметичного з'єднання з підошвою або, факультативно, з додатковою мембраною, передбаченою у низу взуття. На сучасному етапі відчувається сильна потреба у винайденні все простіших та ефективніших вирішень проблеми герметичного з'єднання водонепроникної підошви з мембраною складеного верха взуття. Рішення, віднайдене на сьогоднішній день, полягає у забезпеченні стрічки, виготовленої з сітки, що є проникною для герметизувального матеріалу, яку пришивають до верха взуття так, щоб замінити його нижній край, та яка під час застосування повернена до краю внутрішньої підкладки, яка вкриває зсередини верх взуття, утворюючи складений верх взуття зі згаданим верхом взуття. Водонепроникна мембрана, з якою зчіплюється герметизувальний матеріал, який проникає крізь сітчасту стрічку, і який також зчіплюється з підошвою або являє собою матеріал підошви, з якого безпосередньо на складеному верху взуття, пришитому до устілки, шляхом відливання під тиском формують підошву, стає складовою частиною багатошарової внутрішньої підкладки. Патент США № 7,127,833 пропонує виготовлення такої стрічки шляхом застосування сітки, яка є по суті розтяжною, та факультативно є еластичною, для пристосовування до кривини форми взуття на ділянках з'єднання підкладки та складеного верха взуття, де вона з'єднує верх взуття з підкладкою і тим самим обмежує або запобігає утворенню зморшок та складок. Вада взуття, представленого у викладенні зазначеного вище патенту, полягає у тому, що вода може проходити крізь верх взуття і застоюватись між згаданим верхом взуття та мембраною, поєднаною з підкладкою. З метою подолання цієї вади, WO2008/119683 пропопнує виготовлення верха взуття, який з'єднують безпосередньо з мембраною, що є непроникною для води і проникною для водяної пари. Однак більша товщина матеріалів, які зазвичай застосовують для виготовлення верха взуття, і їхня більша жорсткість легко спричиняють утворення складок та зморшок, які є значнішими, ніж складки та зморшки на краю підкладки, відповідно, на їхній ділянці приєднання до устілки. Це ще більше ускладнює вирішення проблеми забезпечення ефективного зчеплення герметизувального матеріалу з мембраною, яке забезпечує отримання взуття, яке є також водонепроникним на з'єднанні верха взуття з низом взуття. Більше того, ця проблемна сітуація погіршується, коли вона об'єднується з необхідністю досягнення ефективного герметичного з'єднання мембрани верха взуття із другою мембраною, передбаченою у нижній частині взуття, тобто, у низу взуття або у підкладці. Ця друга мембрана, яка є непроникною для води та проникною для водяної пари, призначена для закривання із забезпеченням водонепроникності та паропроникності отворів або вікон, передбачених у низу взуття для надання можливості легкого проникнення пари від ступні ноги користувача. Також з метою забезпечення повної водонепроникності, взуття, яке є паропроникним як на підошві, так і на верху взуття, має ефективне водонепроникне ущільнення між мембраною верха взуття та згаданою другою мембраною. 1 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 60 Суть винаходу Мета цього винаходу полягає у наданні взуття з водонепроникним верхом та підошвою, яке долає обмеження існуючого на цей час взуття, надаючи можливість одержання конструкції, яка є простішою і забезпечує можливість отримання практично водонепроникного взуття. У межах цієї мети, ціль цього винаходу полягає у наданні взуття, яке запобігає застоюванню води всередині верха взуття. Інша ціль цього винаходу полягає у наданні взуття, яке запобігає застоюванню води всередині верха взуття для того, щоб нога користувача залишалась теплою та сухою. Інша ціль цього винаходу полягає у наданні взуття, яке, запобігаючи застоюванню води всередині верха взуття, надає можливість ефективного проникнення водяної пари з ділянки розташування ноги назовні, також дозволяючи одержати легке взуття. Інша ціль цього винаходу полягає у наданні взуття, яке у разі зволоження може висихати легко та швидко. Крім того, ціль цього винаходу полягає у наданні взуття, яке легко ущільнюється із забезпеченням водонепроникності, так щоб запобігти просочуванню води всередину взуття. Крім того, ціль цього винаходу полягає у наданні взуття, яке ефективно і тривало залишається водонепроникним, не дивлячись на те, що воно є паропроникним як крізь складений верх взуття, так і крізь низ взуття. Інша ціль цього винаходу полягає у наданні взуття, яке є конструктивно простим і зручним для ношення та застосування. Ця мета, а також згадані та інші цілі, які стануть краще зрозумілими далі, досягаються за допомогою взуття з водонепроникними та паропроникними верхом та підошвою, яке включає в себе: - складений верх, який щонайменше включає в себе розташовані шарами паропроникний або перфорований зовнішній верх взуття, паропроникну внутрішню підкладку та, поміж ними, функціональний елемент верха взуття, що є проникним для водяної пари і непроникним для води у рідкому стані, - устілку, приєднану до згаданого складеного верха, яка має щонайменше одну водонепроникну та паропроникну ділянку, - низ взуття з підошвою, що має паропроникну ділянку, передбачену на згаданій щонайменше одній водонепроникній паропроникній ділянці, для забезпечення виходу водяної пари, що надходить із згаданої устілки, причому згадане взуття відрізняється тим, що згаданий функціональний елемент верха взуття є надійно приєднаним до згаданого зовнішнього верха взуття по суті так, що щільно прилягає до нього; згаданий зовнішній верх взуття закінчується у напрямку до згаданої устілки герметизувальною стрічкою, яку вкриває щонайменше частково край згаданого функціонального елемента верха взуття; згадана герметизувальна стрічка і згаданий край з'єднані з периметричною крайкою згаданої устілки, - згадану устілку, яка за вибором включає в себе або є приєднаною до щонайменше одного нижнього функціонального елемента, який є проникним для водяної пари і непроникним для води у рідкому стані, - згадану водонепроникну паропроникну ділянку, визначену загалом на згаданому щонайменше одному нижньому функціональному елементі щонайменше одним паропроникним захисним елементом, який розміщений так, щоб він знаходився між згаданим щонайменше одним нижнім функціональним елементом і згаданим низом взуття з підошвою, причому згаданий нижній функціональний елемент має щонайменше одну стрічку, яка є периметричною для згаданої водонепроникної паропроникної ділянки, не закритої згаданим захисним елементом, - спільневодонепроникне ущільнення, виконане на згаданій герметизувальній стрічці між згаданим функціональним елементом верха взуття, згаданою герметизувальною стрічкою і згаданим щонайменше одним нижнім функціональним елементом на згаданій стрічці. Короткий опис фігур Далі, особливості та переваги винаходу стануть краще зрозумілими з опису варіантів виконання взуття за цим винаходом, яким віддається перевага, які не є єдиними можливими, ілюстрованих необмежувальним прикладом на супровідних фігурах, де: Фіг. 1 представляє збільшений в масштабі схематичний розріз частини взуття за цим винаходом; Фіг. 2 представляє збільшений в масштабі схематичний розріз частини взуття за цим винаходом за альтернативним варіантом виконання; Фіг. 3 представляє спрощений вигляд у перспективі взуття за цим винаходом з просторовим 2 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 60 розділом деталей; Фіг. 4, Фіг. 5, Фіг. 6 і Фіг. 7 представляють збільшені в масштабі схематичні розрізи частини взуття за цим винаходом у інших альтернативних варіантах виконання. Слід зазначити, що нічого з того, що виявилося відомим під час процесу патентування, не повинно бути протиставлено та бути підставою для відмови. Способи здійснення винаходу На фігурах позиція 10 позначає взуття у цілому з водонепроникними та паропроникними верхом та підошвою, яке включає в себе: - складений верх 11 взуття, який включає в себе розташовані шарами паропроникний або перфорований зовнішний верх 12 взуття, паропроникну внутрішню підкладку 13 та, поміж ними, функціональний елемент 14 верха взуття, що є проникним для водяної пари і непроникним для води у рідкому стані, - устілку 15, яку приєднують до згаданого складеного верха 11 взуття, і яка має щонайменше одну водонепроникну паропроникну ділянку А, - низ 16 взуття з підошвою, який має паропроникну ділянку В, виконану біля згаданої водонепроникної паропроникної ділянки А, для забезпечення виходу водяної пари, яка надходить із згаданої устілки 15. За альтернативними варіантами виконання взуття 10, які далі не описуються і не представлені на супровідних фігурах, може бути більше однієї згаданої паропроникної ділянки і, відповідно, більше однієї згаданої водонепроникної паропроникної ділянки. За цим винаходом особливістю взуття 10 є те, що функціональний елемент 14 верха взуття є надійно приєднаним до згаданого зовнішнього верха 12 взуття по суті так, що він щільно прилягає до нього; згаданий зовнішній верх взуття закінчується у напрямку до згаданої устілки 15 герметизувальною стрічкою 17. Згадана герметизувальна стрічка 17 замінює частину зовнішнього верха 12 взуття і, за варіантом, якому віддають перевагу, по суті замінює край ділянки 12а згаданого зовнішнього верха 12 взуття на її кінці для з'єднання з устілкою 15. Герметизувальну стрічку 17 покривають краєм 18 функціонального елемента 14 верха взуття, при цьому згадана герметизувальна стрічка 17 і згаданий край 18 є зв'язаними з периметричною крайкою 19 устілки 15, яка за вибором включає в себе або є прикріпленою до нижнього функціонального елемента 20, що є проникним для водяної пари і непроникним для води у рідкому стані або, у залежності від додаткових вимог варіанту виконання цього винаходу, у зручний спосіб згадана устілка, за варіантом, якому віддають перевагу, включає в себе або є прикріпленою до щонайменше одного згаданого нижнього функціонального елемента. Таким чином, взагалі, у залежності від додаткових вимог, згадана герметизувальна стрічка у зручний спосіб є вкритою, щонайменше частково, краєм згаданого функціонального елемента. За варіантом, якому віддають перевагу, функціональний елемент 14 верха взуття повністю щільно прилягає до зовнішнього верха 12 взуття, зокрема, до ділянки 12а зовнішнього верха 12 взуття і, разом із стрічкою 17, забезпечує їх водонепроникність та водонепроникність ділянки їх приєднування, яку, за варіантом, якому віддають перевагу, прошивають. Водонепроникну паропроникну ділянку А загалом визначають на нижньому функціональному елементі 20 паропроникним захисним елементом 21, який розташований так, щоб бути введеним між нижнім функціональним елементом 20 і низом взуття16 з підошвою. Нижній функціональний елемент 20 має стрічку 22, яка оточує водонепроникну паропроникну ділянку А, не вкриту захисним елементом 21. Крім того, герметизувальний матеріал 23 (який, у разі Фіг. 1, Фіг. 4 і Фіг. 6, являє собою матеріал підошви), який зчіплюється так, щоб утворити водонепроникне ущільнення згаданої стрічки 22 нижнього функціонального елемента 20, і взаємодіє із герметизувальноюстрічкою 17 для забезпечення спільного водонепроникного ущільнення між краєм 18 функціонального елемента 14 верха взуття і стрічкою 22 нижнього функціонального елемента 20. За варіантом, якому віддають перевагу, бік нижнього функціонального елемента 20, спрямований до низу 16 взуття з підошвою, прикривають опорною сіткою з дрібними чарунками, яка не показана на супровідних фігурах, виготовленою, наприклад, з нейлону у по суті відомий спосіб. У залежності від додаткових вимог, за альтернативними варіантами виконання взуття, згаданий нижній функціональний елемент у зручний спосіб може бути виконаний з двома опорними сітками з дрібними чарунками, які покривають обидва його боки. Крім того устілка 15 за варіантом, якому віддають перевагу, містить щонайменше один конструктивний шар 24, який є паропроникним або перфорованим, та приєднаним до нижнього функціонального елемента 20, і зорієнтованим відносно згаданого елемента всередину взуття 3 UA 108635 C2 10. 5 10 15 20 25 30 35 40 45 50 55 60 За певними варіантами виконання взуття за цим винаходом, наприклад, за варіантами виконання, які передбачають з'єднання шляхом зшивання складеного верха взуття з устілкою, конструктивний шар 24 виготовляють у зручний спосіб з м'якого матеріалу, який може бути пришитим до герметизувальної стрічки 17. За іншими варіантами виконання взуття за цим винаходом, наприклад, за варіантами виконання, які передбачають з'єднання верха взуття з устілкою за технологією, відомою як "затяжка AGO (AGO lasting)”, конструктивний шар 24 замість цього, за варіантом, якому віддають перевагу, виготовляють з жорсткого матеріалу, здатного протидіяти навантаженням, які спричиняє затягування на колодці. Зокрема, конструктивний шар 24 за варіантом, якому віддають перевагу, виготовляють з матеріалу, вибраного з-посеред шкіри, повсті, тканини, целюлозного матеріалу і т.п. У залежності від додаткових вимог згадана устілка, за альтернативними варіантами виконання, може включати в себе, на різних ділянках, множину функціональних елементів устілки, відповідну кількість передбачених захисних елементів, які утворюють на згаданих функціональних устілочних елементах водонепроникні паропроникні ділянки, які відповідають передбаченим паропроникним ділянкам згаданої нижньої частини з підошвою. Устілка 15, як правило, включає в себе щонайменше одну передню частину 15а, яка за варіантом, якому віддають перевагу, загалом відповідає ділянці передньої частини ступні, і яку для її щонайменше одного шаруЄТО по ДРУГИМ делам. И другие люди слали. визначає нижній функціональний елемент 20. За варіантом, якому віддають перевагу, устілка 15 також включає в себе задню частину 15b, виготовлену з матеріалу, який, як правило, вибирають з-посеред повсті, целюлозного матеріалу, тканини або шкіри. Згадані частини 15а і 15b приєднуються за варіантом, якому віддають перевагу, шляхом склеювання або зшивання зигзагоподібним швом. За варіантом, якому віддають перевагу, стрічка 22 є розміщеною на периферійній частині устілки 15 і, зокрема, як правило, проходить по периметру її передньої частини 15а. Крім того ширина стрічки 22 становить, як правило, від 5 мм до 6 мм. За альтернативними варіантами виконання, не показаними на супровідних фігурах, згаданий нижній функціональний елемент простягається вздовж усієї підошовної довжини згаданої устілки; у цьому разі згадана периметрична стрічка є периферичною для усієї устілки, та згадана водонепроникна паропроникна ділянка простягається переважним чином вздовж усієї підошовної довжини. Крім того за варіантом, якому віддають перевагу, функціональний елемент 14 верха взуття і нижній функціональний елемент 20 утворюються мембраною, виготовленою з водонепроникного та паропроникного полімерного матеріалу, який вибирають, як правило, зпосеред спіненого політетрафторетилену (e-PTFE), поліуретану (PU) тощо Функціональний елемент 14 верха взуття приєднують до зовнішнього верха 12 взуття за варіантом, якому віддають перевагу, шляхом плаского гарячого пресування. Приєднання зовнішнього верха 12 взуття до функціонального елемента 14 верха взуття шляхом плаского гарячого пресування може здійснюватись, наприклад, так, як описано далі. Зовнішній верх 12 взуття розміщують на пласкій поверхні, наприклад, залишивши роз'єднаними два кінці п'яткової частини 25 для забезпечення можливості її розміщення на пласкій поверхні, де вона набуває загалом форми підкови. Функціональний елемент 14 верха взуття приєднують до зовнішнього верха 12 взуття із застосуванням згаданого клею, який може бути активований дією тепла, який розміщують між ними таким чином, щоб не зашкодити їхній паропроникності. Таким чином, з'єднання функціонального елемента 14 верха взуття і зовнішнього верха 12 взуття відбувається шляхом активації згаданого клею нагріванням до температури загалом від 100C до 150C, протягом проміжку часу загалом від 5 с до 10 с, з одночасним притисненням функціонального елемента 14 верха взуття до зовнішнього верха 12 взуття під тиском 5 приблизно 6 бар (610 Па). Після приєднання зовнішнього верха 12 взуття до функціонального елемента 14 верха взуття, для одержання складеного верха 11 взуття відповідні кінці п'яткової частини 25, передбачені для цього, з'єднують зшиванням і взаємно герметизують, наприклад, за допомогою водонепроникної стрічки або водонепроникного клею типу UPACO, які не показані на супровідних фігурах. За альтернативними способами виготовлення для одержання згаданого складеного верха 4 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 60 згадані кінці можуть з'єднуватись у різних положеннях відносно п'яткової частини, у залежності від додаткових вимог. Функціональний елемент 14 верха взуття, як правило, повністю покриває зсередини верха зовнішній верх 12 взуття. Однак, якщо взуття, яке виробляється за цим винаходом, має високе берце, наприклад, чоботи або напівчоботи, функціональний елемент 14 верха взуття покриває зсередини, за варіантом, якому віддають перевагу, повністю, частину взуття, яка оточує стопу, загалом до підйому. За варіантами виконання згаданого верха взуття, складові частини якого вже є водонепроникними, згаданий функціональний елемент верха взуття може у такому разі не передбачатись, однак може бути передбачене водонепроникне герметичне з'єднання згаданих водонепроникних складових частин зі згаданим функціональним елементом верха взуття, наприклад, шляхом перекриття і склеювання відповідних ділянок крайки із стрічкою, ширина якої становить загалом від 5 мм до 10 мм, або згадані водонепроникні складові частини можуть з'єднуватись таким чином, щоб утворювати водонепроникне ущільнення із згаданим функціональним елементом верха взуття за допомогою швів, герметизованих накладанням на них водонепроникних клейких смужок. За варіантом, якому віддають перевагу, складений верх 11 взуття зміцнюють смужкою шкіри у носковій частині, яка не показана на супровідних фігурах. Згадану смужку шкіри приєднують до зовнішнього верха 12 взуття перед прикріпленням до функціонального елемента 14 верха взуття або до підкладки 13. Згаданій смужці шкіри, як правило, попередньо надають відповідної форми, наприклад, за допомогою машини для формування переду взуття типу LeibrockVBF21Z, для зведення до мінімуму утворення складок на носковій частині під час операції з'єднання складеного верха 11 взуття з устілкою 15, яку здійснюють пізніше. Герметизувальна стрічка 17 як правило має форму смуги, ширина якої становить загалом від 8 мм до12 мм. За варіантом, якому віддають перевагу, герметизувальна стрічка 17 є еластично деформовною і, як правило, є еластично деформованою під час застосування. За першим способом виконання герметизувальної стрічки 17 вона, за варіантом, якому віддають перевагу, є проникною для герметизувального матеріалу. Зокрема, за згаданим першим варіантом виконання герметизувальну стрічку 17 за варіантом, якому віддають перевагу, виготовляють із сітки з синтетичних або природних волокнин, в'язаної тканини, тканої тканини або об'ємної тканини, через які герметизувальний матеріал або полімерний матеріал, з якого складається низ взуття 16 з підошвою, може проходити до зчеплення з водонепроникним ущільненням функціонального елемента 14 верха взуття. За варіантом, якому віддають перевагу, згадану герметизувальну стрічку 17 виготовляють з моноволоконного синтетичного матеріалу, наприклад, з моноволоконного нейлону, для запобігання всмоктування води. За варіантом, якому віддають перевагу, за згаданим першим варіантом виконання винаходу Джаддеси герметизувальна стрічка 17 є еластично деформовною різним чином вздовж двох її поздовжніх боків 26а та 26b, які приєднують відповідно до краю ділянки 12а та крайки 19. Зокрема, перший поздовжній бік 26а з поздовжніх боків 26а і 26b є, як правило, пришитим до краю ділянки 12а зовнішнього верха 12 взуття, та другий поздовжній бік 26b з поздовжніх боків 26а і 26b є приєднаним до крайки 19 устілки 15 для того, щоб компенсувати іншу довжину дуги, що стягує такий же самий кут, утворюваний відповідно краєм ділянки 12а і крайкою 19, які з'єднує герметизувальна стрічка 17. Герметизувальна стрічка 17 як правило включає в себе: - центральну частину, структуру якої вибирають з-посеред структури з поперечним волокном, павутиноподібної структури, структури в'язаної тканини, структури тканої тканини, структури об'ємної тканини, і - дві еластичні смужки, розміщені по боках згаданої центральної частини, з якою вони становлять одне ціле, та визначають поздовжні боки 26а і 26b. У такий спосіб під час виготовлення взуття 10 герметизувальну стрічку 17 еластично вигинають відповідно до форми, яка повинна надаватись взуттю 10, шляхом різного ступеню розтягання першого поздовжнього боку 26а відносно другого поздовжнього боку 26b, який, у крайньому випадку, не розтягується. Вигнута герметизувальна стрічка 17, завдяки різному ступеню розтягання поздовжніх боків 26а і 26b, таким чином у зручний спосіб забезпечує можливість утримання краю ділянки 12а 5 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішнього верха 12 взуття загалом пласким, тобто без зморшок або складок, зокрема, на ділянках носкової та п'яткової частин взуття 10, де герметизувальна стрічка 17 має найбільшу кривизну, для полегшення ущільнення за її допомогою місця з'єднання функціонального елемента 14 верха взуття з нижнім функціональним елементом 20. Крім того таким чином можливо забезпечити ефективне непроникне з'єднання низу взуття 16 з підошвою зі складеним верхом 11 взуття, приєднаним до устілки 15. За варіантом, якому віддають перевагу, герметизувальна стрічка 17 являє собою стрічку, відому на ринку під кодом 07/953, яку виготовляє компанія NYHT. За другим і альтернативним варіантом виконання герметизувальної стрічки 17, який по суті є еквівалентним, згадана стрічка є водонепроникною та виготовленою з водонепроникного полімерного матеріалу, і щільно прилягає до нижнього краю 18 для забезпечення ущільнення. Зокрема, герметизувальну стрічку 17 за варіантом, якому віддають перевагу, виготовляють з термоактивовного та водонепроникного термо-адгезивного матеріалу, наприклад, стрічки термопластичного плавкого клею, який розплавляється і ущільнює функціональний елемент 14 верха взуття. За варіантом, якому віддають перевагу, герметизувальну стрічку 17 з'єднують з краєм ділянки 12а зовнішнього верха 12 взуття першим швом 27. З'єднання герметизувальної стрічки 17 і краю 18 з крайкою 19 устілки 15, у залежності від додаткових вимог виготовлення взуття 10 за цим винаходом, може здійснюватись шляхом виконання способів, які передбачають зшивання, або технології, відомої під назвою "затяжка AGO", як докладніше описано нижче. Таким чином, приєднання низа 16 взуття з підошвою до складеного верха 11 взуття, з'єднаного з устілкою 15, може також здійснюватись склеюванням, відповідно до конструкції, відомої як "склеєна (cemented)”, або відливанням під тиском, відповідно до конструкції, відомої як "впорскнута (injected)”, у залежності від додаткових вимог щодо виготовлення взуття 10 за цим винаходом, як докладніше описано нижче. Як показано на Фіг. 1 і Фіг. 2, за першим способом здійснення цього винаходу клапан 28 підкладки 13 приєднують по суті так, що вони збігаються, до краю 18 функціонального елемента 14 верха взуття, за варіантом, якому віддають перевагу, за допомогою другого шву 29 типу загальновідомого "стискувального зшивання (pinching sewing)”. Крім того клапан 28, край 18 і герметизувальну стрічку 17 приєднують до крайки 19 устілки 15 за варіантом, якому віддають перевагу, за допомогою третього шву 30, який, як правило, є швом типу "Штробель", або у по суті еквівалентний спосіб, за допомогою шву того типу, який відомий як "стискувальне зшивання". За другим способом здійснення цього винаходу, поясненим за допомогою необмежувального прикладу на супровідних Фіг. 4 і Фіг. 5, клапан 28 підкладки 13 приєднують до краю 18 функціонального елемента 14 верха взуття, за варіантом, якому віддають перевагу, шляхом приклеювання по краю останнього так, щоб на краю 18 залишалась непокритою вільною від клапана 28 вільна ділянка 18а, ширина якої становить, наприклад, загалом від 10 мм до 15 мм. За варіантом, якому віддають перевагу, край 18 і герметизувальну стрічку 17 відгинають, і приклеюють під крайкою 19 устілки 15 за технологією, відомою як "затяжка AGO", де операцію затяжки, як правило, здійснюють без застосування цвяхів з широкою головкою або скобок, які можуть пошкодити функціональний елемент 14 верха взуття та нижній функціональний елемент 20. Подібну операцію затяжки здійснюють, як правило, за допомогою машини, відомої як затягувальна машина, затягувальні кліщі якої були вирівняні або позбавлені затискних зубців або виступів для того, щоб уникнути розриву функціонального елемента 14 верха взуття. Ущільнене сполучення функціонального елемента 14 верха взуття і нижнього функціонального елемента 20 устілки 15 здійснюють, як правило, за допомогою клею, який застосовують в операціях затяжки, такого як термопластичний, поліуретановий або еквівалентного типу і, у будь-якому разі здатного забезпечити ефективне ущільнення. За варіантом, якому віддають перевагу, елемент для зміцнення краю 18 функціонального елемента 14 верха взуття, не показаний на супровідних фігурах, передбачений для запобігання розривання останнього затягувальними кліщами під час здійснення операції затяжки. Згаданий зміцнювальний елемент за варіантом, якому віддають перевагу, включає в себе водонепроникну термоадгезивну стрічку, яка за варіантом, якому віддають перевагу, є еластичною і виготовлена з синтетичного матеріалу, наприклад, поліуретану (PU), така як, 2 2 наприклад, стрічка, маса якої становить загалом від 110 г/м до 240 г/м , яку на даний момент, пропонує компанія TecnoGI. 6 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 60 За третім способом здійснення цього винаходу, поясненим за допомогою необмежувального прикладу на супровідних Фіг. 6 і Фіг. 7, клапан 28 підкладки 13 приєднують до крайки 19 устілки 15 за допомогою четвертого шву 31, який, як правило, є швом типу "Штробель", або у по суті еквівалентний спосіб, за допомогою шву того типу, який відомий як "зигзаг". Край 18 і герметизувальну стрічку 17 відгинають і приклеюють під крайкою 19 устілки 15 за технологією, відомою як "затяжка AGO". Захисний елемент 21 як правило виготовляють з матеріалу, стійкого до гідролізу та паропроникного, який вибирають з-посеред повсті, нетканої тканини тощо, обробленого для набуття водовідштовхувальних властивостей, товщина якого, як правило, становить загалом від 1 мм до 2 мм. Захисний елемент 21, за варіантом, якому віддають перевагу, відіграє роль захисту нижнього функціонального елемента 20 від будь-яких сторонніх предметів, які потрапляють до отворів 32, наприклад, під час використання взуття 10. Як докладніше описано нижче, захисний елемент 21 крім того має деякі функції, які загалом залежать від способу формування низа 16 взуття з підошвою та від способу його прикріплення до складеного верха 11 взуття та устілки 15, і від способу прикріплення складеного верха 11 взуття до устілки 15. За першим варіантом виконання винаходу, поясненим за допомогою необмежувального прикладу на Фіг. 1, Фіг. 4 і Фіг. 6, низ 16 взуття з підошвою взуття 10 за цим винаходом як правило формують безпосередньо на складеному верху 11 взуття, приєднаному до устілки 15, шляхом відливання моноліту впорскуванням або заливанням полімерного матеріалу, який за варіантом, якому віддають перевагу, вибирають з-посеред термопластичного матеріалу, поліуретану (PU), і він має наскрізні отвори 32, які визначають його паропроникну ділянку В. У процесі відливання низа 16 взуття з підошвою на складеному верху 11 взуття, приєднаному до устілки 15, форму, як правило, закривають таким чином, що шпильки, пристосовані для утворення отворів 32, сягають захисного елемента 21, який є прилеглим до устілки 15, наприклад, є приклеєним до неї плямами клею для того, щоб не зашкодити її паропроникності. За згаданим першим варіантом здійснення винаходу призначення захисного елемента 21 переважно полягає у тому, щоб під час відливання запобігати змочуванню герметизувальним матеріалом 23 нижнього функціонального елемента 20 на водонепроникній паропроникній ділянці А з метою збереження її паропроникності. Крім того, допоміжна роль захисного елемента 21 полягає у запобіганні під час формування проникнення герметизувального матеріалу 23 між згаданим елементом і згаданими шпильками з метою збереження відкритості отворів 32, для утворення яких призначені згадані шпильки. За згаданим першим варіантом виконання винаходу за варіантом, якому віддають перевагу, герметизувальний матеріал 23 являє собою той матеріал, що складає низ 16 взуття з підошвою, який формують на складеному верху 11 взуття, приєднаному до устілки 15. Герметизувальний матеріал 23 впорскують або заливають у згадану форму так, щоб забезпечити зчеплення, для одержання водонепроникного ущільнення, нижнього функціонального елемента 20 на стрічці 22, та - якщо герметизувальна стрічка 17 виконана відповідно до згаданого першого способу здійснення винаходу, тобто є проникною для герметизувального матеріалу, то герметизувальний матеріал 23 впорскують або заливають у згадану форму так, щоб забезпечити зчеплення з одержанням водонепроникного ущільнення також з краєм 18функціонального елемента 14 верха взуття при проникненні через герметизувальну стрічку 17, інакше - якщо герметизувальна стрічка виконана відповідно до згаданого другого способу здійснення винаходу, тобто є водонепроникною, у такому разі герметизувальний матеріал 23 впорскують або заливають у згадану форму так, щоб приєднати також герметизувальну стрічку 17 для одержання водонепроникного ущільнення. Зокрема, за згаданим другим способом виконання герметизувальної стрічки 17, у залежності від додаткових вимог здійснення цього винаходу, - якщо обирають спосіб виготовлення, за яким герметизувальна стрічка 17 вже є герметично прикріпленою до краю 18 функціонального елемента 14 верха взуття перед прикріпленням низа 16 взуття з підошвою, то герметизувальний матеріал 23 зчіплюється з нею так, щоб утворити водонепроникне ущільнення, або, за альтернативним варіантом, - якщо обирають спосіб виготовлення, за яким герметизувальну стрічку 17 виготовляють з термоактивовного полімерного матеріалу, то герметизувальний матеріал 23 розплавляє її, що спричинює герметичне прилипання герметизувальної стрічки до краю 18 функціонального 7 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемента 14 верха взуття з одночасним зчепленням з нею з утворенням згаданого спільного водонепроникного ущільнення між функціональним елементом 14 верха взуття та нижнім функціональним елементом 20. Зокрема, якщо складений верх 11 взуття є приєднаним до устілки 15 як за згаданим першим варіантом здійснення цього винаходу, то як правило герметизувальний матеріал 23 також ущильнює третій шов 30. Коли складений верх 11 взуття є приєднаним до устілки 15 відповідно до згаданих другого або третього варіанту здійснення цього винаходу, герметизувальний матеріал 23 за варіантом, якому віддають перевагу, ущільнює крайку 19 устілки 15 з краєм 18, який відгинають і приклеюють під крайкою 19, за допомогою герметизувальної стрічки 17. З конкретним посиланням на згаданий перший варіант здійснення винаходу за варіантом, якому віддають перевагу, в устілці 15 на стрічці 22 існують отвори, діаметр яких становить загалом від 2 мм до 5 мм, які надають можливість проходження герметизувальному матеріалу 23 із забезпеченням монолітного зчеплення низа 16 взуття з підошвою з устілкою 15, з'єднаною зі складеним верхом 11 взуття. У цьому разі фактично герметизувальний матеріал 23 проникає через згадані отвори, заповнює їх і досягає ділянки розташування ноги, де його зупиняє колодка форми, на якій розміщено складений верх 11 взуття. За конструктивними варіантами згаданого першого варіанта здійснення винахода, які додатково не описуються і не представлені на супровідних фігурах, згаданий низ взуття з підошвою може мати численні складові, наприклад, підложку, виготовлену, наприклад, з поліуретану (PU), та шар, який відіграє роль підметкової частини підошви, виготовлений, наприклад, з гуми, і має наскрізні отвори, що визначають її паропроникну ділянку. Матеріал, з якого виготовлена згадана підложка і який являє собою згаданий герметизувальний матеріал, як правило наформовують на згаданий складений верх 11 взуття, скріплений із згаданою устілкою, та на згадану підметкову частину підошви, яку як правило розміщують так, що вона прилягає до згаданого захисного елемента, наприклад, шляхом приклеювання або наформовування. Як показано на Фіг. 2, Фіг. 5 і Фіг. 7, за другим і альтернативним варіантом здійснення взуття 10 за цим винаходом герметизувальний матеріал позначається позицією 123 і містить герметизувальний клей, який наносять на герметизувальну стрічку 17, на стрічку 22 і на ділянку їх сполучення. Згаданий герметизувальний клей наносять також, або як альтернативний варіант, на низ 16 взуття з підошвою на ділянку, призначену для приєднання до герметизувальної стрічки 17, до стрічки 22 та до ділянки їх сполучення. Таким чином, герметизувальний матеріал 123, як правило, скріплює функціональний елемент 14 верха взуття з нижнім функціональним елементом 20 на стрічці 22. Зокрема, якщо герметизувальна стрічка 17 виконана так, що вона є проникною для герметизувального матеріалу 123, то герметизувальний матеріал 123 як правило зчіплюється, з утворенням водонепроникного ущільнення, з краєм 18 функціонального елемента 14 верха взуття, і проходить через герметизувальну стрічку 17 так, що утворює спільне водонепроникне ущільнення між функціональним елементом 14 верха взуття і нижнім функціональним елементом 20. Коли герметизувальна стрічка 17 виконана такою, що є водонепроникною, і виготовлена з водонепроникного полімерного матеріалу, і щільно прилягає, для забезпечення водонепроникного ущільнення, до краю 18 функціонального елемента верха 14 взуття, герметизувальний матеріал 123 як правило утворює, разом з герметизувальною стрічкою 17, спільне водонепроникне ущільнення між функціональним елементом 14 верха взуття і нижнім функціональним елементом 20. За альтернативними варіантами здійснення цього винаходу, які додатково не описуються і не представлені на супровідних фігурах, згаданим герметизувальним матеріалом може бути герметизувальний матеріал, який наноситься на герметизувальну стрічку 17, на стрічку 22 і на ділянку їхнього сполучення. Таким чином, після ущільнення згаданого нижнього функціонального елемента і згаданого функціонального елемента верха взуття, за варіантом, якому віддають перевагу, наносять щонайменше один шар клею для сполучення і ущільнення згаданого низа взуття з підошвою зі згаданим складеним верхом взуття, приєднаним до згаданої устілки. Герметизувальний матеріал 123 як правило вибирають з-посеред: - силіконових клеїв, термопластичних клеїв, реактивних поліуретанових термоплавких клеїв, таких як клей, відомий на цей час під торговою назвою IPATHERM S 14/176, який виробляється компанією H.B.Fuller, або еквіваленти, чи 8 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 - латексу або поліуретану. Як правило, за згаданим другим варіантом здійснення винаходу або у разі склеювання низа 16 взуття з підошвою і складеного верха 11 взуття, приєднаного до устілки 15, інша роль захисного елемента 21 полягає у запобіганні під час склеювання змочуванню герметизувальним матеріалом 123 нижнього функціонального елемента 20 на водонепроникній паропроникній ділянці А. Крім того, інша роль захисного елемента 21 як правило полягає у вирівнюванні товщини герметизувального матеріалу 123, який вводять між низом взуття 16 з підошвою і складеним верхом 11 взуття, приєднаним до устілки 15. У разі другого та третього способів здійснення цього винаходу, представлених, наприклад, за допомогою необмежувального прикладу на супровідних Фіг. 5, Фіг. 6 і Фіг. 7, ще одна роль захисного елемента 21 полягає у збереженні нижнього функціонального елемента 20 від можливих розривів притискною лапкою затягувальної машини на етапах затягування складеного верха 11 взуття з устілкою 15. Фактично було встановлено, що цей винахід, опис якого наведено, досягає згаданих цілей шляхом виготовлення взуття з водонепроникними верхом та підошвою, яке долає обмеження відомого на цей час взуття, та надає можливість мати конструкцію, яка є простішою, і надає можливість отримання практично водонепроникного взуття. Приєднування крайки устілки і крайки складеного верха взуття, здійснене герметизувальною стрічкою, приєднаною до краю функціонального елемента верха взуття, фактично створює умови для ефективного зчеплення частини герметизувального матеріалу із стрічкою нижнього функціонального елемента та з краєм функціонального елемента верха взуття, разом із герметизувальною стрічкою, з утворенням між ними спільного водонепроникного ущільнення. Взуття за цим винаходом надає можливість уникнення застоювання води всередині верха взуття завдяки тому, що функціональний елемент верха взуття щільно прилягає до згаданого верха взуття або ламінує його, завдяки чому між згаданим елементом і верхом взуття не залишається проміжків, у яких могла б накопичуватись вода, яка просочилася. Зокрема взуття за цим винаходом, завдяки запобіганню застоюванню води всередині верха взуття, забезпечує те, що нога користувача залишається теплою та сухою. Крім того, знову ж таки завдяки запобіганню застоюванню води всередині верха взуття, взуття за цим винаходом надає можливість ефективного проникнення водяної пари з ділянки розташування ноги назовні, на додаток до цього, є легким, і у разі зволоження може висихати легко та швидко. Крім того, взуття за цим винаходом легко ущільнюється для запобігання проникненню води всередину взуття завдяки легкості, з якою герметизувальний матеріал ущільнює між собою стрічку нижнього функціонального елемента та край функціонального елемента верха взуття, досягаючи цього через герметизувальну стрічку, що підтримує його, якщо згадана стрічка є проникною, або разом з нею, якщо вона є водонепроникною. Крім того взуття за цим винаходом ефективно і тривало залишається водонепроникним, не дивлячись на те, що є паропроникним як крізь верх взуття, завдяки функціональному елементу верха взуття, який становить його складову частину, так і крізь низ взуття, який є паропроникним завдяки наявності нижнього функціонального елемента. На додаток до цього взуття за цим винаходом є конструктивно простим і зручним для ношення та застосування. Слід мати на увазі, що цей винахід може мати численні модифікації та вдосконалення, які не виходять за межі обсягу винаходу, визначеного формулою винаходу, яка додається; крім того, усі його елементи можуть бути замінені іншими технічно еквівалентними елементами. На практиці, застосовані матеріали (за умови їх відповідності конкретному призначенню) та можливі форми і розміри можуть бути будь-якими відповідно до вимог і сучасного стану розвитку галузі. Ця заявка претендує на пріоритет за заявкою на патент Італії № PD2010A000037, яка включена в опис цього винаходу шляхом посилання. Там, де технічні ознаки, вказані у будь-якому з пунктів, позначені позиціями, ці номери позицій наведені виключно з метою поліпшення зрозумілості пунктів формули винаходу і, відповідно, такі номери позицій не обмежують будь-яким чином тлумачення кожного елемента, ідентифікованого такими номерами позицій для прикладу. ФОРМУЛА ВИНАХОДУ 60 1. Взуття (10) з водонепроникними та паропроникними верхом та підошвою, яке включає в себе: 9 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 55 - складений верх (11) взуття, який принаймні включає в себе розташовані шарами паропроникний або перфорований зовнішній верх (12) взуття, паропроникну внутрішню підкладку (13) та, між ними, функціональний елемент (14) верха взуття, який є проникним для водяної пари і непроникним для води у рідкому стані, - устілку (15), приєднану до згаданого складеного верха (11) взуття, яка має щонайменше одну водонепроникну паропроникну ділянку (А), - низ (16) взуття з підошвою, яка має паропроникну ділянку (В), розташовану біля згаданої щонайменше однієї водонепроникної паропроникної ділянки (А), для забезпечення виходу водяної пари, що надходить із згаданої устілки (15), яке відрізняється тим, що згаданий функціональний елемент (14) верха взуття є щільно приєднаним до згаданого зовнішнього верха (12) взуття, так що він повністю прилягає до згаданого зовнішнього верха (12), при цьому згаданий зовнішній верх взуття закінчується у напрямку до згаданої устілки (15) герметизувальною стрічкою (17), яку принаймні частково вкриває край (18) згаданого функціонального елемента (14) верха взуття; причому згадана герметизувальна стрічка (17) і згаданий край (18) з'єднані з периметричною крайкою (19) згаданої устілки (15), при цьому згадана устілка (15) або включає в себе щонайменше один нижній функціональний елемент (20), що є проникним для водяної пари і непроникним для води у рідкому стані, або приєднана до такого елемента (20), згадана водонепроникна паропроникна ділянка (А) по суті визначена на згаданому щонайменше одному нижньому функціональному елементі (20) щонайменше одним паропроникним захисним елементом (21), розташованим так, щоби знаходитися між згаданим щонайменше одним нижнім функціональним елементом (20) і згаданим низом (16) взуття з підошвою, причому згаданий нижній функціональний елемент (20) має щонайменше одну стрічку (22), яка йде по периметру згаданої водонепроникної паропроникної ділянки (А), не закритої згаданим захисним елементом (21), при цьому забезпечується взаємне водонепроникне ущільнення між згаданим функціональним елементом (14) верха взуття на згаданій герметизувальній стрічці (17) і згаданим щонайменше одним нижнім функціональним елементом (20) на згаданій стрічці (22). 2. Взуття за п. 1, яке відрізняється тим, що згадана устілка (15) включає в себе щонайменше один конструктивний шар (24), який є паропроникним або перфорованим, приєднаний до нижнього функціонального елемента (20) і зорієнтований всередину взуття (10) відносно згаданого елемента. 3. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що ширина згаданої герметизувальної стрічки (17) становить загалом від 8 мм до 12 мм. 4. Водонепроникне та паропроникне взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що згадана герметизувальна стрічка (17) є проникною для герметизувального матеріалу (23, 123), при цьому згадане взаємне водонепроникне ущільнення забезпечується згаданим герметизувальним матеріалом (23, 123), який зчіплюється з утворенням водонепроникного ущільнення із згаданою стрічкою (22) і просякає згадану герметизувальну стрічку для зчеплення з утворенням водонепроникного ущільнення з краєм (18) згаданого функціонального елемента (14) верха взуття. 5. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що згадана герметизувальна стрічка (17) має форму смуги і структуру, вибрану з-посеред структури з поперечним волокном, павутиноподібної структури, структури в'язаної тканини, структури тканої тканини, структури об'ємної тканини. 6. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що згадана герметизувальна стрічка (17) має форму смуги і є еластично деформованою різним чином вздовж двох її поздовжніх боків (26а, 26b), де перший поздовжній бік (26а) із згаданих поздовжніх боків (26а, 26b) приєднаний до краю ділянки (12а) згаданого зовнішнього верха (12) взуття, а другий поздовжній бік (26b) із згаданих поздовжніх боків (26а, 26b) приєднаний до згаданої крайки (19) згаданої устілки (15), для того щоб компенсувати відмінність довжини дуги, що стягує такий же самий кут, утворюваний відповідно згаданим краєм ділянки (12а) і згаданою крайкою (19), які з'єднує згадана герметизувальна стрічка (17). 7. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що згадана герметизувальна стрічка (17) включає в себе: - центральну частину, структуру якої вибирають з-посеред структури з поперечним волокном, павутиноподібної структури, структури в'язаної тканини, структури тканої тканини, структури об'ємної тканини, та 10 UA 108635 C2 5 10 15 20 25 30 35 40 45 50 - дві еластичні смуги, розміщені по боках від згаданої центральної частини, з якою вони складають єдине ціле, утворюючи згадані поздовжні боки (26а, 26b). 8. Водонепроникне та паропроникне взуття за п. 4, яке відрізняється тим, що згадана герметизувальна стрічка (17) виготовлена з водонепроникного полімерного матеріалу, причому згадане взаємне водонепроникне ущільнення забезпечене взаємодією згаданої герметизувальної стрічки (17) із згаданим герметизувальним матеріалом (23, 123), при цьому згадана герметизувальна стрічка (17) щільно прилягає для забезпечення водонепроникного ущільнення до згаданого краю (18), а згаданий герметизувальний матеріал (23, 123) зчеплений з утворенням водонепроникного ущільнення із згаданою герметизувальною стрічкою (17) і згаданим нижнім функціональним елементом (20) на згаданій стрічці (22). 9. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що ширина згаданої стрічки (22) становить загалом від 5 мм до 8 мм. 10. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що згаданий функціональний елемент (14) верха взуття і згаданий щонайменше один нижній функціональний елемент (20) виготовлені з водонепроникного та паропроникного полімерного матеріалу, вибраного з-посеред спіненого політетрафторетилену (e-PTFE), поліуретану (PU) тощо. 11. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що згаданий щонайменше один захисний елемент (21) виготовлений зі стійкого до гідролізу та паропроникного матеріалу, вибраного з-посеред повсті, нетканої тканини тощо, обробленого для набуття водовідштовхувальних властивостей. 12. Взуття за п. 4 або п. 8, яке відрізняється тим, що згаданий герметизувальний матеріал (23) включає в себе матеріал, який складає принаймні частину згаданого низу (16) взуття з підошвою, коли згадана щонайменше частина згаданого низу (16) взуття з підошвою є наформованою на згаданий складений верх (11) взуття, приєднаний до згаданої устілки (15). 13. Взуття з за п. 4 або п. 8, яке відрізняється тим, що згаданий герметизувальний матеріал (123) містить герметизувальний клей, який наносять на згадану герметизувальну стрічку (17), на згадану стрічку (22) і на ділянку їхнього сполучення. 14. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що згаданий герметизувальний матеріал (123) містить герметизувальний клей, який наносять на згаданий низ (16) взуття з підошвою, на його ділянку, призначену для приєднання до згаданої герметизувальної стрічки (17), до згаданої стрічки (22) та до ділянки їхнього сполучення. 15. Взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що клапан (28) згаданої підкладки (13) приєднаний до згаданого краю (18) так, щоб згаданий край (18) залишався відкритим та вільним від згаданого клапана (28), з вільною ділянкою (18а), причому згаданий край (18) і згадана герметизувальна стрічка (17) з'єднані, відігнуті та приклеєні під згаданою крайкою (19) згаданої устілки (15) за технологією, відомою як ″затяжка AGO″. 16. Взуття за п. 15, яке відрізняється тим, що згадана вільна ділянка (18а) має ширину, яка становить загалом від 10 мм до 15 мм. 17. Взуття за одним або декількома з попередніх пунктів 1-14, яке відрізняється тим, що клапан (28) згаданої підкладки (13) приєднаний до згаданої крайки (19) за допомогою четвертого шва (31), згаданий край (18) і згадана герметизувальна стрічка (17) з'єднані, відігнуті та приклеєні під згаданою крайкою (19) за технологією, відомою як ″затяжка AGO″. 18. Взуття за п. 17, яке відрізняється тим, що згаданий четвертий шов (31) вибраний з-поміж шва типу ″Штробель″ або шва того типу, який є відомим як ″зигзаг″. 19. Взуття за одним або декількома з пп. 1-14, яке відрізняється тим, що клапан (28) згаданої підкладки (13), згаданий край (18) і згадана герметизувальна стрічка (17) зшиті зі згаданою крайкою (19) за допомогою третього шва (30). 20. Взуття за п. 19, яке відрізняється тим, що згаданий третій шов або є швом типу ″Штробель″, або є швом того типу, який відомий як ″стискувальне зшивання″. 11 UA 108635 C2 12 UA 108635 C2 13 UA 108635 C2 14 UA 108635 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
