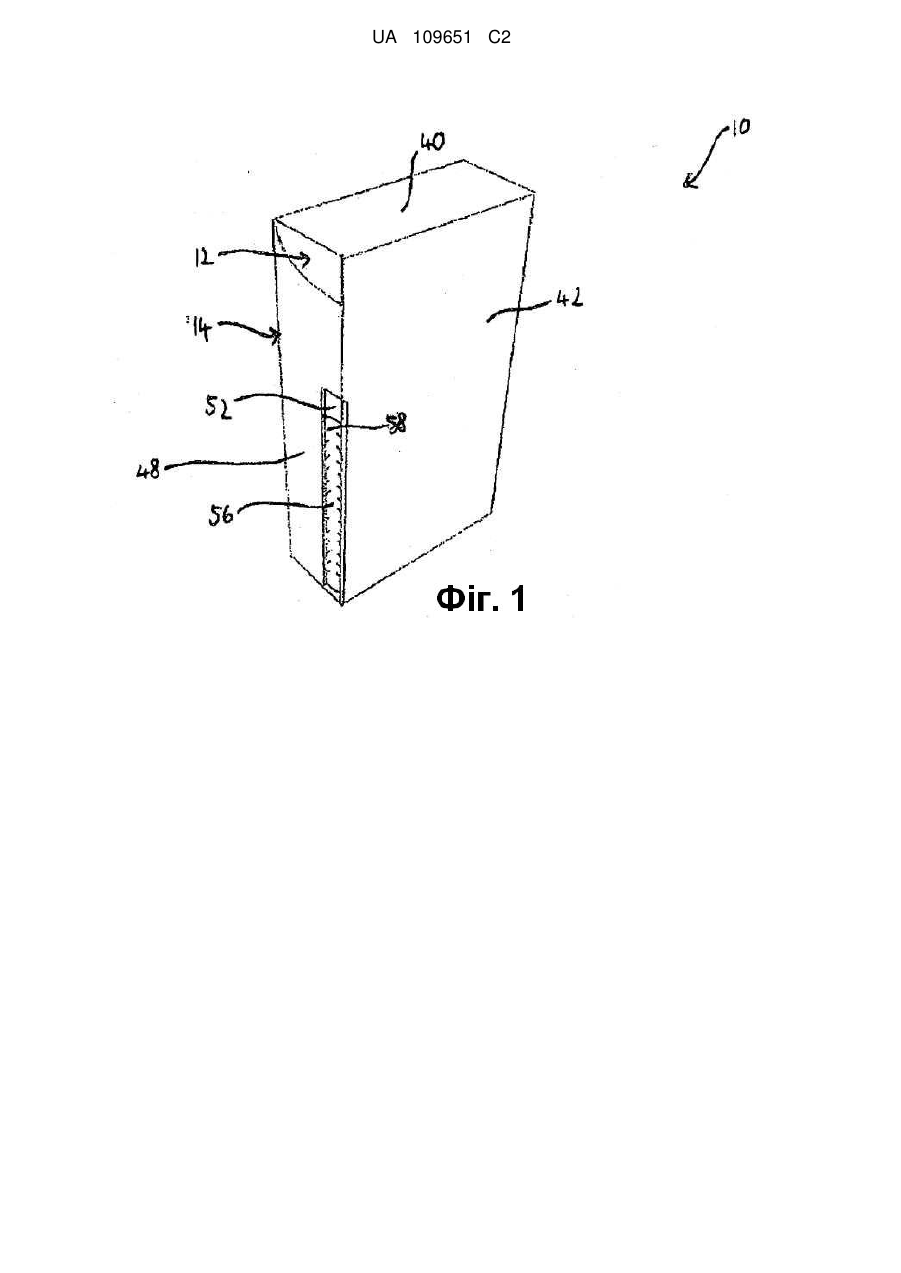

Контейнер пенального типу з висувною частиною, який має індикаторну пломбу

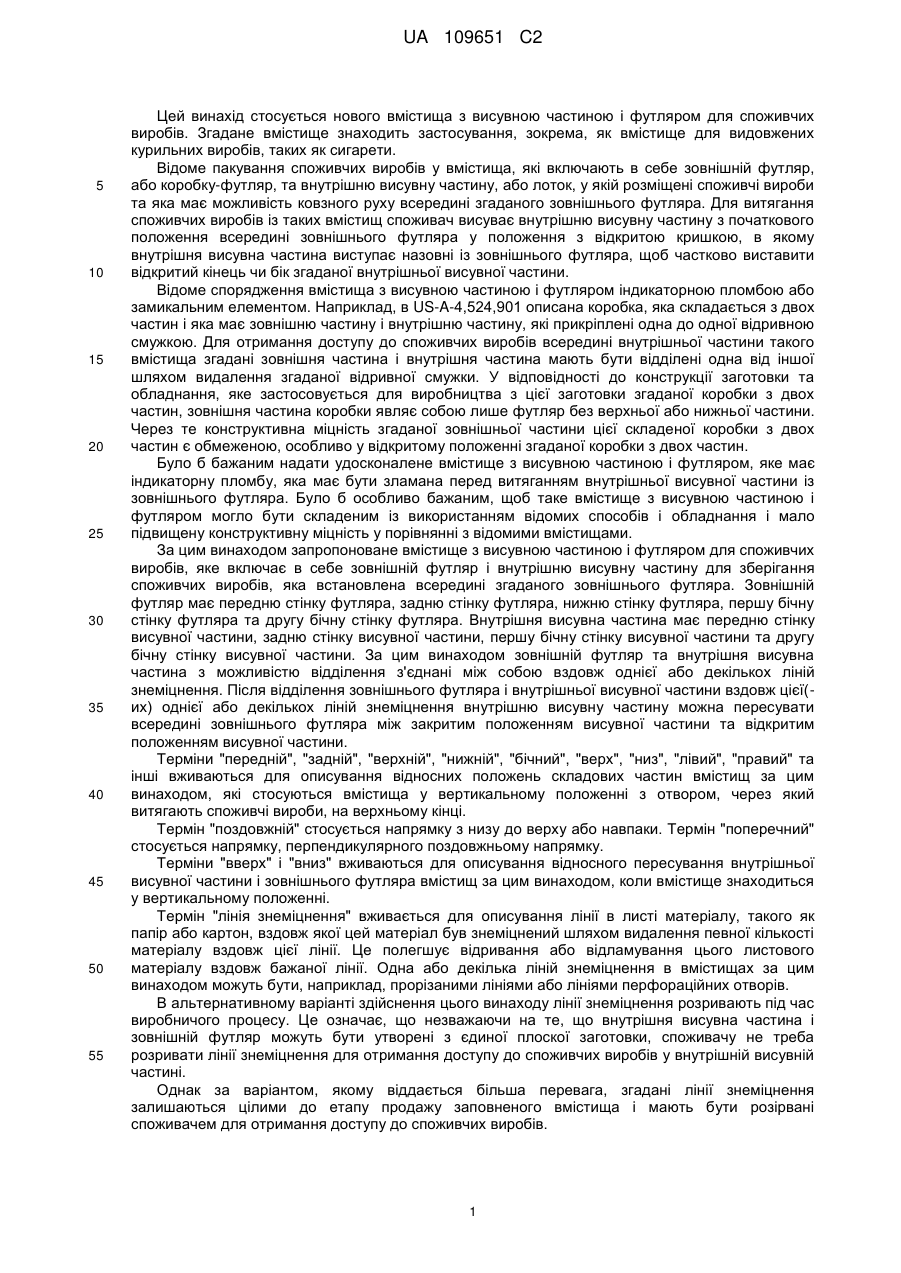

Реферат: Вмістище (10) з висувною частиною і футляром, яке включає в себе зовнішній футляр (14) і внутрішню висувну частину (12), яка встановлена всередині цього зовнішнього футляра. Зовнішній футляр (14) та внутрішня висувна частина (12) з можливістю відділення з'єднані між собою вздовж однієї або декількох ліній (54) знеміцнення. Після відділення зовнішнього футляра (14) і внутрішньої висувної частини (12) вздовж цієї однієї або декількох ліній (54) знеміцнення внутрішня висувна частина (12) стає пересувною всередині зовнішнього футляра (14) між закритим положенням висувної частини та відкритим положенням висувної частини. За варіантом, якому віддається перевага, дві або декілька ліній (54) знеміцнення визначають цільну відкривальну смужку (56), яка може бути відділена від вмістища для того, щоб розділити зовнішній футляр (14) і внутрішню висувну частину (12). UA 109651 C2 (12) UA 109651 C2 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід стосується нового вмістища з висувною частиною і футляром для споживчих виробів. Згадане вмістище знаходить застосування, зокрема, як вмістище для видовжених курильних виробів, таких як сигарети. Відоме пакування споживчих виробів у вмістища, які включають в себе зовнішній футляр, або коробку-футляр, та внутрішню висувну частину, або лоток, у якій розміщені споживчі вироби та яка має можливість ковзного руху всередині згаданого зовнішнього футляра. Для витягання споживчих виробів із таких вмістищ споживач висуває внутрішню висувну частину з початкового положення всередині зовнішнього футляра у положення з відкритою кришкою, в якому внутрішня висувна частина виступає назовні із зовнішнього футляра, щоб частково виставити відкритий кінець чи бік згаданої внутрішньої висувної частини. Відоме спорядження вмістища з висувною частиною і футляром індикаторною пломбою або замикальним елементом. Наприклад, в US-A-4,524,901 описана коробка, яка складається з двох частин і яка має зовнішню частину і внутрішню частину, які прикріплені одна до одної відривною смужкою. Для отримання доступу до споживчих виробів всередині внутрішньої частини такого вмістища згадані зовнішня частина і внутрішня частина мають бути відділені одна від іншої шляхом видалення згаданої відривної смужки. У відповідності до конструкції заготовки та обладнання, яке застосовується для виробництва з цієї заготовки згаданої коробки з двох частин, зовнішня частина коробки являє собою лише футляр без верхньої або нижньої частини. Через те конструктивна міцність згаданої зовнішньої частини цієї складеної коробки з двох частин є обмеженою, особливо у відкритому положенні згаданої коробки з двох частин. Було б бажаним надати удосконалене вмістище з висувною частиною і футляром, яке має індикаторну пломбу, яка має бути зламана перед витяганням внутрішньої висувної частини із зовнішнього футляра. Було б особливо бажаним, щоб таке вмістище з висувною частиною і футляром могло бути складеним із використанням відомих способів і обладнання і мало підвищену конструктивну міцність у порівнянні з відомими вмістищами. За цим винаходом запропоноване вмістище з висувною частиною і футляром для споживчих виробів, яке включає в себе зовнішній футляр і внутрішню висувну частину для зберігання споживчих виробів, яка встановлена всередині згаданого зовнішнього футляра. Зовнішній футляр має передню стінку футляра, задню стінку футляра, нижню стінку футляра, першу бічну стінку футляра та другу бічну стінку футляра. Внутрішня висувна частина має передню стінку висувної частини, задню стінку висувної частини, першу бічну стінку висувної частини та другу бічну стінку висувної частини. За цим винаходом зовнішній футляр та внутрішня висувна частина з можливістю відділення з'єднані між собою вздовж однієї або декількох ліній знеміцнення. Після відділення зовнішнього футляра і внутрішньої висувної частини вздовж цієї(их) однієї або декількох ліній знеміцнення внутрішню висувну частину можна пересувати всередині зовнішнього футляра між закритим положенням висувної частини та відкритим положенням висувної частини. Терміни "передній", "задній", "верхній", "нижній", "бічний", "верх", "низ", "лівий", "правий" та інші вживаються для описування відносних положень складових частин вмістищ за цим винаходом, які стосуються вмістища у вертикальному положенні з отвором, через який витягають споживчі вироби, на верхньому кінці. Термін "поздовжній" стосується напрямку з низу до верху або навпаки. Термін "поперечний" стосується напрямку, перпендикулярного поздовжньому напрямку. Терміни "вверх" і "вниз" вживаються для описування відносного пересування внутрішньої висувної частини і зовнішнього футляра вмістищ за цим винаходом, коли вмістище знаходиться у вертикальному положенні. Термін "лінія знеміцнення" вживається для описування лінії в листі матеріалу, такого як папір або картон, вздовж якої цей матеріал був знеміцнений шляхом видалення певної кількості матеріалу вздовж цієї лінії. Це полегшує відривання або відламування цього листового матеріалу вздовж бажаної лінії. Одна або декілька ліній знеміцнення в вмістищах за цим винаходом можуть бути, наприклад, прорізаними лініями або лініями перфораційних отворів. В альтернативному варіанті здійснення цього винаходу лінії знеміцнення розривають під час виробничого процесу. Це означає, що незважаючи на те, що внутрішня висувна частина і зовнішній футляр можуть бути утворені з єдиної плоскої заготовки, споживачу не треба розривати лінії знеміцнення для отримання доступу до споживчих виробів у внутрішній висувній частині. Однак за варіантом, якому віддається більша перевага, згадані лінії знеміцнення залишаються цілими до етапу продажу заповненого вмістища і мають бути розірвані споживачем для отримання доступу до споживчих виробів. 1 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 60 В результаті цього перед використанням внутрішня висувна частина і зовнішній футляр з'єднані між собою вздовж однієї або декількох ліній знеміцнення. До розривання ліній знеміцнення це з'єднання між двома частинами запобігає пересуванню внутрішньої висувної частини всередині зовнішнього футляра. За варіантом, якому віддається перевага, вмістище спочатку надається з внутрішньою висувною частиною в її закритому положенні, повністю всередині зовнішнього футляра. Завдяки цьому неможливо отримати доступ до споживчих виробів, вміщених всередину внутрішньої висувної частини, без від'єднання цієї внутрішньої висувної частини від зовнішнього футляра вздовж лінії або ліній знеміцнення. Отже лінії знеміцнення споряджають вмістища за цим винаходом індикаторною пломбою, яка дозволяє інформувати споживача чи було вмістище раніше відкрите або чи була порушена його цілісність у будь-який спосіб. Наявність непорушеної пломби є ознакою того, що внутрішню висувну частину ще не відкривали і до споживчих виробів не отримувався доступ. Це може також інформувати споживача про те, що вироби всередині вмістища є досі свіжими, оскільки упаковка ще не відкривалася. Після відділення внутрішньої висувної частини і зовнішнього футляра шляхом розірвання однієї або декількох ліній знеміцнення внутрішня висувна частина отримує можливість вільно пересуватися відносно зовнішнього футляра. В результаті цього стає можливим пересування внутрішньої висувної частини в її відкрите положення для того, щоб отримати доступ до споживчих виробів. Одна або декілька ліній знеміцнення можуть бути виконані в будь-якому прийнятному місці на вмістищі і можуть простягатися через всі стінки або частину однієї або декількох стінок вмістища. За варіантом, якому віддається перевага, одна або декілька ліній знеміцнення виконані у поздовжньому напрямку, по суті паралельно вертикальним крайкам зовнішнього футляра. У певних варіантах здійснення цього винаходу, яким віддається перевага, одна або декілька ліній знеміцнення виконані у поздовжньому напрямку на одній з бічних стінок вмістища. Зовнішній футляр і внутрішня висувна частина можуть бути з можливістю відділення з'єднані вздовж єдиної лінії знеміцнення. В таких варіантах виконання згадану лінію знеміцнення розривають без видалення будь-якої частини вмістища. Однак за варіантами здійснення цього винаходу, яким віддається перевага, зовнішній футляр і внутрішня висувна частина з можливістю відділення з'єднані між собою вздовж двох або декількох ліній знеміцнення, які визначають цільну відкривальну смужку, яка може бути відділена від вмістища для того, щоб розділити зовнішній футляр і внутрішню висувну частину. Згадана відкривальна смужка має бути повністю видалена з вмістища, перш ніж внутрішня висувна частина отримає можливість пересуватись відносно зовнішнього футляра. За варіантом, якому віддається перевага, вмістище має дві лінії знеміцнення, по одній для кожної бічної крайки відкривальної смужки. За варіантом, якому віддається перевага, на одній або декількох лініях знеміцнення для полегшення їх розривання виконані прийнятні елементи, такі як виріз або клапан. Наприклад, якщо передбачена цільна відкривальна смужка, на одному або на обох кінцях цієї смужки може бути виконаний відкривальний язичок для того, щоб полегшити для споживача захоплення смужки. Цей відкривальний язичок або язички з'єднаний(-і) з цільною відкривальною смужкою, але не з рештою вмістища, так що він(-они) може(-уть) бути легко піднятий(-і) з поверхні вмістища. Альтернативно, якщо передбачена єдина лінія знеміцнення, на середині цієї лінії знеміцнення може бути виконаний виріз або клапан, який злегка виступає. Це надає точку доступу, в якій споживач може прикласти достатню силу, щоб розірвати лінію знеміцнення. За варіантом, якому віддається перевага, одна або декілька ліній знеміцнення виконані так, щоб після відділення внутрішньої висувної частини і зовнішнього футляра вздовж цих ліній знеміцнення внутрішня висувна частина і зовнішній футляр залишалися повністю непошкодженими і зберігали свою конструктивну цілісність. Наприклад, за варіантом, якому віддається перевага, ні одна із цільних стінних ділянок внутрішньої висувної частини або зовнішнього футляра не розділяється на частини або не відділяється одна від іншої при розриванні ліній знеміцнення. За варіантом, якому віддається перевага, між передньою стінкою висувної частини і бічною стінкою футляра розташовані одна або декілька ліній знеміцнення. За варіантом, якому віддається перевага, цільна відкривальна смужка по суті розташована в площині бічної стінки футляра. За варіантом, якому віддається перевага, цільна відкривальна смужка розташована ближче до верхньої частини вмістища. За варіантом, якому віддається перевага, бічна стінка футляра з відкривальною смужкою включає в себе нижню частину під цією відкривальною смужкою, яка знаходиться впритул із крайкою передньої стінки висувної частини. За варіантом, якому віддається перевага, між цією нижньою частиною бічної стінки футляра і передньою 2 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 60 стінкою висувної частини передбачена певна кількість утримувальних кінчиків, які можуть бути легко розірвані під час пересування внутрішньої висувної частини відносно зовнішнього футляра. Ці елементи покращують обробку вмістища під час його виробництва шляхом зміцнення з'єднання між внутрішньою висувною частиною та зовнішнім футляром. Оскільки між внутрішньою висувною частиною і зовнішнім футляром виконані одна або декілька ліній знеміцнення, ці лінії знеміцнення зазвичай будуть розташовані всередині зовнішнього футляра. Для того, щоб одна або декілька ліній знеміцнення були доступними ззовні вмістища, зовнішній футляр за варіантом, якому віддається перевага, виконаний з видовженим вирізом або вікном, через який може бути отриманий доступ до цих ліній знеміцнення. За варіантом, якому віддається перевага, цей виріз у зовнішньому футлярі має збільшену частину, розміри якої є більшими, ніж у решти вирізу, і більшими, ніж площа, яка охоплюється розміщеними нижче лініями знеміцнення. Це дозволяє полегшити доступ до цих ліній знеміцнення для того, щоб розділити внутрішню висувну частину і зовнішній футляр. За варіантом, якому віддається особлива перевага, вмістище має цільну відкривальну смужку. У цьому випадку за варіантом, якому віддається перевага, збільшена частина вирізу розташована так, щоб вона знаходилась над кінцем цільної відкривальної смужки для сприяння захопленню цього кінця. Внутрішня висувна частина вмістищ за цим винаходом має один або декілька отворів, через які може бути отриманий доступ до споживчих виробів, розміщених в ній. За варіантом, якому віддається перевага, внутрішня висувна частина включає в себе коробку і відкидну кришку, яка з'єднана з коробкою вздовж лінії шарніра. В закритому положенні внутрішньої висувної частини відкидна кришка утримується в закритому положенні, оскільки лінія шарніра прикрита задньою стінкою зовнішнього футляра. У відкритому положенні відкидна кришка може бути обернена навколо лінії шарніра для пересування відкидної кришки у відкрите положення і отримання доступу до споживчих виробів всередині внутрішньої висувної частини. За варіантом, якому віддається перевага, внутрішня висувна частина включає в себе нижню стінку, яка перекриває принаймні частину нижньої поверхні цієї внутрішньої висувної частини. Це може допомогти запобігти випадінню споживчих виробів через низ внутрішньої висувної частини. Це також гарантує, що споживчі вироби підіймаються із зовнішнього футляра разом із внутрішньою висувною частиною, в той час як внутрішня висувна частина пересувається у своє відкрите положення. Крім того, наявність нижньої стінки збільшує конструктивну міцність і жорсткість внутрішньої висувної частини. За бажанням вмістище може бути споряджене засобами для автоматичного відкриття відкидної кришки, коли внутрішня висувна частина пересувається у своє відкрите положення. Прийнятні засоби описані, наприклад, в WO-A-2009/027833. Верхній бік зовнішнього футляра за варіантом, якому віддається перевага, є відкритим для того, щоб дозволити доступ до внутрішньої висувної частини і пересування внутрішньої висувної частини із зовнішнього футляра в її відкрите положення. Однак за бажанням на верхній стінці зовнішнього футляра може бути передбачена кришка або клапан, що відкривається. За варіантом, якому віддається перевага, верхні крайки зовнішнього футляра виконані з одним або декількома вирізами, через які може бути затиснута внутрішня ковзна частина для її пересування між закритим і відкритим положеннями. Ці вирізи можуть бути будь-якої бажаної форми і можуть успішно бути використані для відображення торгової марки споживчих виробів, розміщених всередині внутрішньої висувної частини. Альтернативно або на додаток, нижня стінка футляра може мати виріз, через який може бути доступна внутрішня висувна частина для її просування вверх всередині зовнішнього футляра. За варіантом, якому віддається перевага, вмістища за цим винаходом також включають в себе утримувальні засоби для запобігання видаленню внутрішньої висувної частини із зовнішнього футляра та для обмеження пересування внутрішньої висувної частини відносно зовнішнього футляра. За варіантом, якому віддається особлива перевага, ці утримувальні засоби гарантують, що внутрішня висувна частина не може бути висунута із зовнішнього футляра за її відкрите положення. За одним із варіантів здійснення цього винаходу, якому віддається перевага, утримувальні засоби включають в себе щонайменше один утримувальний язичок або клапан, виконаний на внутрішній висувній частині, який здатен входити в зачеплення із зовнішнім футляром для запобігання пересуванню внутрішньої висувної частини за її відкрите положення. Цей щонайменше один утримувальний язичок може входити в зачеплення з відповідним язичком або клапаном, виконаним на внутрішній поверхні зовнішнього футляра, причому зачеплення 3 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 язичків запобігає подальшому пересуванню внутрішньої висувної частини в окремому напрямку. Альтернативно, зовнішній футляр може мати один або декілька вирізів на своїй внутрішній поверхні, причому щонайменше один утримувальний язичок обмежується пересуванням в межах цього одного або декілька вирізів. За варіантом, якому віддається перевага, стінка зовнішнього футляра, яка має один або декілька вирізів, утворюється із внутрішньої ділянки стінки та зовнішньої ділянки стінки, причому цей один або декілька вирізів виконані лише у внутрішній ділянці стінки, так що вони є невидимими ззовні вмістища. За варіантом, якому віддається перевага, утримувальні язички на внутрішній висувній частині і зовнішньому футлярі виконані у вигляді двох взаємодійних язичків, один з яких виконаний на задній стінці футляра, а другий виконаний на задній стінці висувної частини. За варіантом, якому віддається перевага, язичок на задній стінці футляра загнутий на приблизно 180 градусів відносно лінії шарніра назад до решти цієї стінки. За одним із прикладів, якому віддається перевага, перший утримувальний язичок простягається з верхньої крайки задньої стінки футляра та є загнутим вниз на 180 градусів, так що він знаходиться проти внутрішньої поверхні задньої стінки футляра, між внутрішньою висувною частиною і зовнішнім футляром. Щонайменше один внутрішній утримувальний язичок знаходиться на задній стінці висувної частини і розташований так, щоб верхня крайка цього щонайменше одного внутрішнього утримувального язичка прилягала впритул до вільної крайки першого утримувального язичка на верхній крайці задньої стінки футляра, коли внутрішня висувна частина висунута на певну відстань назовні цього зовнішнього футляра, для запобігання подальшому пересуванню. Альтернативно, щонайменше один внутрішній утримувальний язичок може здійснювати ковзне пересування під першим утримувальним язичком, так що будь-яке пересування вперед внутрішньої висувної частини зупиняється, коли верхня крайка щонайменше одного внутрішнього утримувального язичка прилягає впритул до складки між задньою стінкою футляра і першим язичком. У варіантах здійснення цього винаходу, в яких верхня крайка задньої стінки футляра не пряма або є коротшою ніж задня стінка висувної частини, можна віддати перевагу розташуванню першого утримувального язичка на верхній крайці бічної стінки футляра. В таких варіантах здійснення цього винаходу відповідний щонайменше один внутрішній утримувальний язичок за варіантом, якому віддається перевага, знаходиться на відповідній бічній стінці висувної частини. За варіантом, якому віддається перевага, перший утримувальний язичок, який простягається з верхньої крайки бічної стінки футляра, включає в себе додаткову частину язичка на своєму вільному кінці, яка загнута під кутом 180 градусів назад до решти цього язичка. Це створює утримувальний язичок з подвійним шаром матеріалу, який забезпечує перевагу, яка полягає в тому, що цей перший утримувальний язичок легко входить в зачеплення із щонайменше одним внутрішнім утримувальним язичком. За варіантом, якому віддається перевага, щонайменше один внутрішній утримувальний язичок з'єднаний з відповідною бічною стінкою висувної частини лінією згину, яка за варіантом, якому віддається перевага, є злегка викривленою. Кривизна цієї лінії згину має перевагу, яка полягає в тому, що вона створює позитивну згинальну силу, яка вигинає утримувальний язичок в напрямку зовнішнього футляра. Це гарантує, що внутрішній утримувальний язичок та перший утримувальний язичок утворюють надійне зачеплення. За варіантом, якому віддається перевага, щонайменше одна стінка внутрішньої висувної частини має ділянку зображення, а відповідна стінка зовнішнього футляра має щонайменше один отвір, так що відносне пересування зовнішнього футляра і внутрішньої висувної частини принаймні частково вирівнює ділянку зображення на стінці внутрішньої висувної частини із щонайменше одним отвором у відповідній стінці зовнішнього футляра. За варіантом, якому віддається перевага, передня стінка футляра має ряд отворів, а відповідна передня стінка висувної частини має ряд зображень, так що під час відносного пересування зовнішнього футляра і внутрішньої висувної частини цей ряд зображень принаймні частково стає видимим через один або декілька із цих отворів. Вмістища за цим винаходом можуть бути виготовлені з будь-яких прийнятних матеріалів, в тому числі (але без обмеження ними) цупкого паперу, картону, пластмаси, металу або їх комбінацій. За варіантом, якому віддається перевага, зовнішній футляр і внутрішня висувна частина виготовлені з однієї або декількох зігнутих плоских картонних заготовок, і за варіантом, 2 2 якому віддається перевага, цей картон має питому масу від 100г/м до 350г/м . Вмістища за цим винаходом можуть мати форму прямокутного паралелепіпеда з прямокутними поздовжніми та прямокутними поперечними ребрами. Альтернативно, вмістище може мати одне або декілька заокруглених поздовжніх ребер, заокруглених поперечних ребер, 4 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 60 скошених поздовжніх ребер чи скошених поперечних ребер або їх комбінації. Наприклад, вмістище за цим винаходом може мати, але без обмеження: - одне або два поздовжні заокруглені або скошені ребра на передній стінці та/або одне або два поздовжні заокруглені або скошені ребра на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці та/або одне або два поперечні заокруглені або скошені ребра на задній стінці; - одне поздовжнє заокруглене ребро і одне поздовжнє скошене ребро на передній стінці та/або одне поперечне заокруглене ребро і одне поперечне скошене ребро на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці та одне або два поздовжні заокруглені або скошені ребра на передній стінці; - два поздовжні заокруглені або скошені ребра на першій бічній стінці або два поперечні заокруглені або скошені ребра на другій бічній стінці. Коли вмістище має одне або декілька заокруглених ребер і виготовлене з однієї або декілька плоских заготовок, за варіантом, якому віддається перевага, ці заготовки мають три, чотири, п'ять, шість або сім бігованих ліній або рифлених ліній для формування кожного заокругленого ребра у складеному вмістищі. Рифлені лінії або біговані лінії можуть бути виконані або на внутрішній, або на зовнішній поверхні вмістища. За варіантом, якому віддається перевага, рифлені лінії або біговані лінії рознесені одна від одної на відстань від приблизно 0,3 мм до приблизно 4 мм. За варіантом, якому віддається перевага, відстань між цими рифленими або бігованими лініями залежить від товщини плоскої заготовки. За варіантом, якому віддається перевага, відстань між рифленими лініями або бігованими лініями становить від приблизно 0,5 товщини плоскої заготовки до приблизно 4 товщин плоскої заготовки. Якщо вмістище має одне або декілька скошених ребер, то за варіантом, якому віддається перевага, скошене одне чи декілька ребер мають ширину від приблизно 1 мм до приблизно 10 мм, за варіантом, якому віддають перевагу, - від приблизно 2 мм до приблизно 6 мм. Альтернативно, вмістище може мати подвійний скіс, утворений трьома паралельними рифленими або бігованими лініями, які розташовані так, що утворюють два окремі скоси на ребрі вмістища. Коли вмістище має скошене ребро та виготовлене з однієї або декількох плоских заготовок, скіс може бути утворений двома паралельними рифленими лініями або бігованими лініями на плоскій заготовці. Рифлені лінії або біговані лінії можуть бути розташовані симетрично відносно ребра між першою стінкою та другою стінкою. Альтернативно ці рифлені або біговані лінії можуть бути розташовані асиметрично по відношенню до ребра між першою та другою стінками, так що скіс простягається у першу стінку вмістища далі, ніж у другу стінку вмістища. Альтернативно, вмістище може мати непрямокутний поперечний переріз, наприклад, багатокутний, такий як трикутний або шестикутний, напівовальний або напівкруглий переріз. Вмістища за цим винаходом знаходять застосування, зокрема, як упаковки для видовжених курильних виробів, таких як, наприклад, сигарети, сигари або сигарили. Слід зазначити, що шляхом відповідного вибору розмірів вмістища за цим винаходом можуть бути розроблені для різної кількості сигарет звичайного розміру, великого розміру, надвеликого розміру, тонких або надтонких. Альтернативно, всередині вмістища можуть бути розміщені інші споживчі вироби. Шляхом відповідного вибору розмірів, вмістища за цим винаходом можуть бути розроблені для вміщення різної загальної кількості курильних виробів або для розташування курильних виробів за різними схемами укладання. Наприклад, шляхом відповідного вибору розмірів, вмістища за цим винаходом можуть бути розроблені для вміщення від десяти до тридцяти курильних виробів. Курильні вироби можуть бути розташовані за різними схемами в залежності від загальної кількості курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд із п'яти, шести, семи, восьми, дев'яти чи десяти штук. Альтернативно, курильні вироби можуть бути розташовані у два або декілька рядів. Ці два або декілька рядів можуть вміщувати однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані у таких конфігураціях: два ряди по п'ять, шість, сім, вісім, дев'ять чи десять; три ряди по п'ять або сім; або чотири ряди по чотири, п'ять або шість. Альтернативно, ці два або декілька рядів можуть вміщувати щонайменше два ряди, які вміщують різну кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані у таких конфігураціях: ряд із п'яти та ряд із шести (5-6); ряд із шести та ряд із семи (6-7); ряд із семи та ряд із восьми (7-8); середній ряд із п'яти та два зовнішні ряди із шести (6-5-6); середній ряд із п'яти та два зовнішні ряди із семи (7-5-7); середній ряд із шести та два зовнішні ряди з п'яти (5-6-5); середній ряд із шести та два зовнішні ряди із семи (7-6-7); середній ряд із семи та два зовнішні ряди із шести (6-7-6); 5 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 60 середній ряд із дев'яти та два зовнішні ряди з восьми (8-9-8); або середній ряд із шести та один зовнішній ряд із п'яти і один зовнішній ряд із семи (5-6-7). Вмістища за цим винаходом можуть вміщувати курильні вироби однакового типу чи марки або різних типів чи марок. Також можуть бути вміщені курильні вироби без фільтра і курильні вироби з фільтрами різних типів, а також курильні вироби різної довжини (наприклад, від приблизно 40 мм до приблизно 180 мм) і діаметра (наприклад, від приблизно 4 мм до приблизно 9 мм). Крім того, курильні вироби можуть відрізнятися міцністю смаку, опором просмоктуванню та загальним надходженням твердих речовин. За варіантом, якому віддається перевага, розміри вмістища пристосовані до довжини курильних виробів та схеми їх розташування. Зазвичай, зовнішні розміри вмістища на приблизно 0,5-5 мм більші, ніж розміри пакунка(-ів) курильних виробів, розташованого(-их) всередині вмістища. Довжина, ширина та глибина вмістищ за цим винаходом можуть бути такими, що у положенні із закритою кришкою сумарні загальні розміри такого вмістища подібні до розмірів звичайної одноразової упаковки з відкидною кришкою для двадцяти сигарет. За варіантом, якому відається перевага, вмістища за цим винаходом мають висоту від приблизно 60 мм до приблизно 150 мм, за варіантом, якому віддається більша перевага, - від приблизно 70 мм до приблизно 125 мм, причому висоту вимірюють від нижньої стінки вмістища до верхньої стінки вмістища. За варіантом, якому віддається перевага, вмістища за цим винаходом мають ширину від приблизно 12 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, - від приблизно 70 мм до приблизно 125 мм, причому ширину вимірюють від першої бічної стінки вмістища до другої бічної стінки вмістища. За варіантом, якому віддається перевага, вмістища за цим винаходом мають глибину від приблизно 6 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, - від приблизно 12 мм до приблизно 25 мм, причому глибину вимірюють від передньої стінки вмістища до задньої стінки вмістища (включно із шарніром між коробкою і кришкою). За варіантом, якому віддається перевага, співвідношення висоти вмістища до його глибини становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддається більша перевага, - від приблизно 2/1 до приблизно 8/1, за варіантом, якому віддається найбільша перевага, - від приблизно 3/1 до приблизно 5/1. За варіантом, якому віддається перевага, співвідношення ширини вмістища до його глибини становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддається більша перевага, - від приблизно 2/1 до приблизно 8/1, за варіантом, якому віддається найбільша перевага, - від приблизно 2/1 до приблизно 3/1. За варіантом, якому віддається перевага, співвідношення висоти задньої стінки кришки зовнішнього футляра до висоти задньої стінки коробки зовнішнього футляра становить від приблизно 0/1 (шарнір розташований на верхній крайці вмістища) до приблизно 1/1, за варіантом, якому віддається більша перевага, - від приблизно 1/5 до приблизно 1/10, за варіантом, якому віддається найбільша перевага, - від приблизно 1/6 до приблизно 1/8. За варіантом, якому віддається перевага, співвідношення висоти передньої стінки кришки зовнішнього футляра до висоти передньої стінки коробки зовнішнього футляра становить від приблизно 1/0 (кришка прикриває передню стінку повністю) до приблизно 1/10, за варіантом, якому віддається більша перевага, - від приблизно 1/1 до приблизно 1/5, за варіантом, якому віддається найбільша перевага, - від приблизно 1/2 до приблизно 1/3. У випадку, якщо вмістище вміщує курильні вироби, вмістище може також включати в себе відсіки для відходів (наприклад, для попелу або недопалків) або для інших споживчих виробів, наприклад, сірників, запальничок, засобів гасіння, освіжувачів дихання або електронних пристроїв. Ці інші споживчі вироби можуть бути прикріплені ззовні вмістища, вміщені у вмістище поряд із курильними виробами, у окремому відсіку вмістища або у комбінований спосіб. На зовнішні поверхні вмістищ за цим винаходом можуть бути нанесені логотипи виробника або бренда, товарні знаки, слогани та інша інформація та позначки для споживача, виконані шляхом друку, рельєфного чи плоскозаглибленого тиснення або оздоблення іншого типу. У випадку, якщо внутрішня висувна частина вмістища за цим винаходом вміщує пакунок сигарет або інших видовжених курильних виробів, то за варіантом, якому віддається перевага, ці курильні вироби загорнуті у внутрішню обгортку з, наприклад, металевої фольги або металізованого паперу. Після заповнення вмістища за цим винаходом можуть бути загорнуті у відомий спосіб у термоусадкову плівку або ж прозору полімерну плівку, наприклад, з поліетилену високої або низької густини, поліпропілену, орієнтованого поліпропілену, полівінілхлориду, целюлозну плівку або їх комбінації. Якщо вмістища за цим винаходом є загорнутими, обгортка може 6 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 включати в себе одну або декілька розривальних стрічок. Крім того, на обгортку можуть бути нанесені шляхом друку графічні зображення, інформація для споживачів або інші дані. Внутрішня висувна частина і зовнішній футляр вмістищ за цим винаходом можуть бути виготовлені з окремих плоских заготовок, які з'єднані між собою яким-небудь способом, з однією або декількома лініями знеміцнення, виконаними на з'єднувальній частині. Ця з'єднувальна частина може бути одним цілим із внутрішньою висувною частиною чи зовнішнім футляром, або може бути повністю окремою частиною, яка була приєднана до внутрішньої висувної частини і зовнішнього футляра під час складання вмістища. За варіантом, якому віддається перевага, вмістища за цим винаходом виготовляють з єдиної плоскої заготовки, виконаної з однією або декількома лініями знеміцнення між частиною, яка визначає висувну частину, призначеною для виготовлення внутрішньої висувної частини, і частиною, яка визначає футляр, призначеною для виготовлення зовнішнього футляра. Цей винахід також пропонує плоску заготовку для виготовлення вмістища за цим винаходом, як описано вище. Згадана плоска заготовка включає в себе частину, яка визначає висувну частину, і частину, яка визначає футляр, з'єднані між собою вздовж однієї або декількох ліній знеміцнення. Частина, яка визначає висувну частину, включає в себе ділянку передньої стінки висувної частини, ділянку задньої стінки висувної частини, ділянку першої бічної стінки висувної частини та ділянку другої бічної стінки висувної частини, а частина, яка визначає футляр, включає в себе ділянку передньої стінки футляра, ділянку задньої стінки футляра, ділянку нижньої стінки футляра, ділянку першої бічної стінки футляра та ділянку другої бічної стінки футляра. За варіантами виконання плоскої заготовки та вмістища за цим винаходом, яким віддається особлива перевага, заготовка включає в себе внутрішню ділянку нижньої стінки футляра і зовнішню ділянку нижньої стінки футляра для виготовлення нижньої стінки зовнішнього футляра. Ця заготовка також включає в себе внутрішню ділянку нижньої стінки висувної частини і зовнішню ділянку нижньої стінки висувної частини для виготовлення нижньої стінки внутрішньої висувної частини. Тим самим нижні стінки внутрішньої висувної частини і зовнішнього футляра виготовляють з двох ділянок, які склеюють одна з одною під час складання вмістища. Внутрішні ділянки нижніх стінок внутрішньої висувної частини і зовнішнього футляра з'єднані із задніми стінками внутрішньої висувної частини і зовнішнього футляра, відповідно, так що лінії шарніра, за якими під час складання згинають внутрішні ділянки нижніх стінок, по суті збігаються між собою, коли внутрішня висувна частина знаходиться на місці всередині зовнішнього футляра. Це означає, що ці обидві ділянки можуть бути зігнуті у своє положення у єдиному згинальному русі під час складання вмістища. Подібно до цього, зовнішні ділянки нижніх стінок внутрішньої висувної частини і зовнішнього футляра з'єднані з передніми стінками внутрішньої висувної частини і зовнішнього футляра, відповідно, так що лінії шарніра, за якими під час складання згинають зовнішні ділянки нижніх стінок, по суті збігаються між собою. Внутрішня ділянка нижньої стінки футляра за варіантом, якому віддається перевага, має виріз, який робить доступною частину розміщеної нижче внутрішньої ділянки нижньої стінки висувної частини, коли вмістище є принаймні частково складеним. Зовнішня ділянка нижньої стінки висувної частини за варіантом, якому віддається перевага, має форму, яка по суті відповідає формі вирізу у внутрішній ділянці нижньої стінки футляра або є меншою, ніж цей виріз. Крім того, зовнішня ділянка нижньої стінки висувної частини за варіантом, якому віддається перевага, розташована так, щоб по суті збігатися із цим вирізом після складання вмістища. Це розташування дає можливість зовнішній ділянці нижньої стінки висувної частини проходити крізь виріз у внутрішній ділянці нижньої стінки футляра під час складання, так що її можна приклеїти до внутрішньої ділянки нижньої стінки висувної частини для створення нижньої стінки внутрішньої висувної частини. Без надання вирізу внутрішня ділянка нижньої стінки футляра буде знаходитись над внутрішньою ділянкою нижньої стінки висувної частини і закривати її, тим самим унеможливлюючи склеювання ділянок нижніх стінок висувної частини і футляра із застосуванням стандартної процедури складання. Описане вище розташування ділянок нижніх стінок має особливу перевагу, яка полягає в тому, що воно дозволяє складати вмістища, в яких зовнішній футляр і внутрішня висувна частина мають нижні стінки, із застосуванням відомих способів і обладнання для складання, як більш докладно описано нижче. Наприклад, такі вмістища можуть автоматично складатися на стандартній машині Bergami® того типу, який використовується для складання звичайних упаковок курильних виробів. 7 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 За варіантом, якому віддається перевага, наявність нижньої стінки в зовнішньому футлярі та внутрішній висувній частині забезпечує вмістищу більшу жорсткість та конструктивну міцність. За цим винаходом також запропонований спосіб для складання вмістища за цим винаходом з єдиної плоскої заготовки, як описано нижче. Згадану плоску заготовку, на якій виконані одна або декілька ліній знеміцнення, спочатку частково складають шляхом згинання її вздовж поздовжніх ліній згину та склеюванням частин, які визначають внутрішню висувну частину і зовнішній футляр, на їх відповідних бічних стінках так, щоб виготовити відкритий на кінцях футляр с внутрішньою висувною частиною всередині цього зовнішнього футляра. На цьому етапі складання внутрішні ділянки нижніх стінок внутрішньої висувної частини і зовнішнього футляра знаходяться одна над іншою на одному боці упаковки, в той час як зовнішні ділянки нижніх стінок внутрішньої висувної частини і зовнішнього футляра знаходяться одна над іншою на протилежному боці упаковки. Одержаний на цьому етапі відкритий на кінцях футляр за варіантом, якому віддається перевага, може бути сплюснутий для раціонального зберігання або транспортування. Потім у цьому самому процесі часткового складання, який описаний вище, або в окремому від нього процесі споживчі вироби вставляються всередину внутрішньої висувної частини через один із відкритих кінців. У той час як заповнена упаковка просувається вперед через автоматичну пакувальну машину, внутрішні ділянки нижніх стінок внутрішньої висувної частини і зовнішнього футляра згинаються всередину в напрямку до споживчих виробів. На зовнішню поверхню кожної внутрішньої ділянки нижніх стінок наноситься клей. Після нанесення клею зовнішні ділянки нижніх стінок внутрішньої висувної частини і зовнішнього футляра згинаються всередину до їх відповідних внутрішніх ділянок нижніх стінок, так що зовнішня ділянка нижньої стінки внутрішньої висувної частини приклеюється до внутрішньої ділянки нижньої стінки внутрішньої висувної частини, та аналогічне склеювання відбувається для зовнішнього футляра. Ця процедура склеювання є можливою лише завдяки наявності вирізу у внутрішній ділянці нижньої стінки зовнішнього футляра, який робить доступною частину розташованої нижче внутрішньої ділянки нижньої стінки висувної частини і через який може пройти зовнішня ділянка нижньої стінки висувної частини для склеювання з відповідною внутрішньою ділянкою. Під час складання вмістища ділянки заготовки, які утворюють верхні стінки внутрішньої висувної частини і зовнішнього футляра, де вони присутні, автоматично згинаються всередину і склеюються у відомий спосіб. Нижче цей винахід буде описаний, лише як приклад, з посиланням на супровідні фігури, на яких: - на Фіг. 1 зображений вид спереду у перспективі вмістища за цим винаходом, з неушкодженими лініями знеміцнення і внутрішньою висувною частиною в закритому положенні; - Фіг. 2 ілюструє видалення відкривальної смужки з вмістища, зображеного на Фіг. 1; - на Фіг. 3 зображений вид спереду у перспективі вмістища, зображеного на Фіг. 1 і Фіг. 2, з внутрішньою висувною частиною у відкритому положенні; - на Фіг. 4 зображена єдина плоска заготовка для виготовлення вмістища, зображеного на Фіг. 1-3; та - на Фіг. 5 зображена альтернативна єдина плоска заготовка для виготовлення вмістища за цим винаходом. Вмістище 10, зображене на Фіг. 1, являє собою прямокутний паралелепіпед і включає в себе зовнішній футляр 14 та внутрішню висувну частину 12, встановлену всередині зовнішнього футляра 14. Пакунок курильних виробів (не показаний) вміщений у внутрішню висувну частину 12 вмістища 10. Внутрішня висувна частина 12 включає в себе коробку 16 і відкидну кришку 18, з'єднану з коробкою 16 вздовж лінії 20 шарніра, яка простягається по суті горизонтально поперек задньої стінки внутрішньої висувної частини 12 на невеликій відстані від верху цієї внутрішньої висувної частини 12. Коробка 16 має передню стінку 22, задню стінку 24, ліву бічну стінку 26, праву бічну стінку 28 та нижню стінку 30. Нижня стінка 30 не простягається на весь нижній бік внутрішньої висувної частини 12, але прикриває тільки її центральну частину. Решта нижнього боку внутрішньої висувної частини 12 залишається відкритою. Нижня стінка 30 утворена із внутрішньої ділянки 30а нижньої стінки та зовнішньої ділянки 30b нижньої стінки. З причин, які викладені нижче, зовнішня ділянка 30b нижньої стінки має трапецієподібну форму. Верхній бік коробки 16 є відкритим для виконання отвору, крізь який може бути отриманий доступ до курильних виробів всередині внутрішньої висувної частини 12, коли відкрита відкидна кришка 18. 8 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відкидна кришка 18 включає в себе передню стінку 32, задню стінку 34, ліву бічну стінку 36, праву бічну стінку 38 та верхню стінку 40. Коли відкидна кришка 18 закрита, вільні крайки стінок цієї відкидної кришки 18 щільно примикають до верхніх вільних крайок стінок коробки 16 вздовж лінії упора. В результаті цього в закритому положенні відкидної кришки 18 стінки цієї відкидної кришки 18 утворюють продовження відповідних стінок коробки 16, і отвір у внутрішній висувній частині 12 є прикритим відкидною кришкою 18. Як можна бачити з Фіг. 4, з передніх крайок кожной з лівої бічної стінки коробки 16 і лівої бічної стінки відкидної кришки 18 простягається прикріплювальний клапан 41. Ці прикріплювальні клапани використовуються для фіксації внутрішньої висувної частини 12 в складеному положенні та є приклеєними до внутрішніх поверхонь передніх стінок коробки 16 і відкидної кришки 18. Зовнішній футляр 14 включає в себе передню стінку 42, задню стінку 44, праву бічну стінку 46, ліву бічну стінку 48 та нижню стінку 50. Верхній кінець зовнішнього футляра 14 є відкритим для того, щоб дозволити пересування внутрішньої висувної частини 12 в її відкрите положення. Утримувальний язичок 72 з'єднаний із задньою стінкою зовнішнього футляра 14 вздовж лінії шарніра, яка простягається вздовж верхньої крайки цієї задньої стінки. Згаданий утримувальний язичок 72 загнутий на 180 градусів вздовж лінії шарніра, так що він знаходиться між задньою стінкою 44 зовнішнього футляра 14 і задньою стінкою 24 внутрішньої висувної частини 12. Призначення утримувального язичка 72 буде описано нижче. Нижня стінка 50 зовнішнього футляра 14 утворена з внутрішньої ділянки 50а нижньої стінки і зовнішньої ділянки 50b нижньої стінки. Внутрішня ділянка 50а нижньої стінки включає в себе центральний трапецієподібний виріз, який приблизно відповідає за розмірами і формою внутрішній ділянці 30а нижньої стінки 30 внутрішньої висувної частини 12. Ліва бічна стінка 48 зовнішнього футляра 14 утворена з внутрішньої ділянки 48а лівої бічної стінки і розміщеної над нею зовнішньої ділянки 48b лівої бічної стінки. У цій зовнішній ділянці лівої бічної стінки виконаний вертикальний видовжений виріз 52, призначення якого буде описано нижче. Описане вище вмістище 10 може бути виготовлене з плоскої заготовки 110, зображеної на Фіг. 4. Ця заготовка 110 включає в себе частину 112, яка визначає висувну частину, призначену для виготовлення внутрішньої висувної частини 12, і частину 114, яка визначає футляр, призначену для виготовлення зовнішнього футляра 14. Частина 112, яка визначає висувну частину, і частина 114, яка визначає футляр, з'єднані між собою вздовж пари вертикальних паралельних ліній 54 перфораційних отворів. Ці лінії 54 перфораційних отворів утворюють відкривальну смужку 56, яка з'єднує внутрішню ділянку 48а лівої бічної стінки частини 114, яка визначає футляр, і ділянку 22 передньої стінки коробки 16 внутрішньої висувної частини 12. Одна з ліній 54 перфораційних отворів збігається з лівою бічною крайкою коробки 16 внутрішньої висувної частини 12, в той час як інша лінія 54 перфораційних отворів простягається вверх по внутрішній ділянці 48а лівої бічної стінки зовнішнього футляра 14 на невеликій відстані від першої лінії перфораційних отворів паралельно до неї. Відкривальна смужка 56 простягається від низу вмістища до рівня трохи нижче лінії змикання між коробкою 16 і відкидною кришкою 18 на передньому боці внутрішньої висувної частини 12. На верхньому кінці відкривальної смужки 56 виконаний відкривальний язичок 58 для полегшення затискання споживачем цієї відкривальної смужки, відкривальний язичок 58 з'єднаний з відкривальною смужкою 56, але відділений від решти вмістища 10. Як можна бачити з Фіг. 1, коли вмістище 10 складене, відкривальна смужка 56 збігається з видовженим вирізом 52 в лівій бічній стінці зовнішнього футляра, суміжним із передньою крайкою футляра, так що згадана відкривальна смужка 56 є видимою крізь виріз 52, і вся довжина відкривальної смужки 56 разом з відкривальним язичком 58 є доступними ззовні вмістища 10. На Фіг. 1 зображене вмістище 10 із внутрішньою висувною частиною 12 в її закритому положенні та з невидаленою відкривальною смужкою 56. У закритому положенні внутрішня висувна частина 12 знаходиться повністю всередині зовнішнього футляра 14, так що відкидна кришка 18 не може бути відкрита. Відкривальна смужка 58 запобігає пересуванню внутрішньої висувної частини 12 відносно зовнішнього футляра 14, так що внутрішня висувна частина 12 залишається в закритому положенні. Для отримання доступу до курильних виробів всередині внутрішньої висувної частини 12 відкривальна смужка 56 має бути відірвана від вмістища 10 шляхом розривання ліній 54 перфораційних отворів, виконаних вздовж крайок смужки 56, як показано на Фіг. 2. Як тільки відкривальна смужка 56 видалена з вмістища 10, внутрішня висувна частина 12 та зовнішній футляр 14 більше не зв'язані між собою, і внутрішня висувна частина 12 стає рухомою 9 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 60 у вертикальному напрямку між своїм закритим положенням, показаним на Фіг. 1, і своїм відкритим положенням, показаним на Фіг. 3, в якому відкидна кришка 18 виступає з верхнього кінця зовнішнього футляра 14. Для пересування внутрішньої висувної частини 12 в її відкрите положення вона може бути затиснута крізь вирізи у зовнішньому футлярі 14 і витягнута вверх через відкритий кінець у верхній частині зовнішнього футляра 14. Як тільки перша відкидна кришка 18 виступає з верхнього кінця зовнішнього футляра 14, вона може бути пересунута у відкрите положення шляхом її обертання навколо першої лінії 20 шарніра. Після видалення відкривальної смужки 56 сили тертя між зовнішніми поверхнями внутрішньої висувної частини 12 і внутрішніми поверхнями зовнішнього футляра 14 по суті запобігають ковзному пересуванню внутрішньої висувної частини 12 відносно зовнішнього футляра 14 до прикладання позитивного зусилля. Задня стінка 24 коробки 16 включає в себе пару утримувальних клапанів 70, які простягаються з бічних крайок цієї стінки приблизно на першій третині відстані вверх від низу внутрішньої висувної частини 12. Кожний утримувальний клапан 70 був вирізаний з трьох сторін і загнутий на 180 градусів навколо лінії 74 шарніра, яка простягається паралельно вздовж бічної крайки задньої стінки. Після складання вмістища 10 ця пара утримувальних клапанів 70 знаходиться між задньою стінкою 24 коробки внутрішньої висувної частини 12 і задньою стінкою 44 зовнішнього футляра 14. Коли внутрішня висувна частина 12 пересувається у верхньому напрямку, клапани 70 будуть пересуватися вверх, доки вільна верхня крайка кожного із цих утримувальних клапанів 70 не упреться в нижню крайку утримувального язичка 72 на задній стінці зовнішнього футляра, так що утримувальні клапани 70 блокуються із задньою стінкою 44 зовнішнього футляра. Це запобігатиме подальшому пересуванню внутрішньої висувної частини 12 у верхньому напрямку відносно зовнішнього футляра 14. Вмістище 10 може бути складене із заготовки 110 в порядку, описаному вище. По-перше, частина 112, яка визначає висувну частину, згинається вздовж її поздовжніх вертикальних крайок, а прикріплювальні клапани 41 приклеюються до внутрішніх поверхонь передніх стінок 22, 32 коробки 16 і кришки 18. Частина 114, яка визначає футляр, також згинається вздовж своїх поздовжніх вертикальних крайок і фіксується навколо частково складеної внутрішньої висувної частини 12 шляхом приклеювання зовнішньої ділянки 48b лівої бічної стінки до внутрішньої ділянки 48а лівої бічної стінки, причому видовжений виріз 52 в зовнішній ділянці 48b лівої бічної стінки знаходиться над відкривальною смужкою 56. Утримувальний язичок 72 загнутий так, що він знаходиться між зовнішнім футляром 14 і внутрішньою висувною частиною 12. Потім загорнутий пакунок курильних виробів вставляють через один із відкритих кінців частково складеного вмістища, а ділянки, які утворюють верхню стінку 40 коробки 16 внутрішньої висувної частини 12 і нижні стінки 30, 50 внутрішньої висувної частини 12 і зовнішнього футляра 14, згинають так, щоб вони зімкнулися, із застосуванням стандартної пакувальної машини. На ділянках заготовки 110 створюють зони нанесення клею (позначені як зони "А"), причому ці зони розташовані так, що коли ці ділянки згинають, внутрішня 30а і зовнішня 30b ділянки нижньої стінки внутрішньої висувної частини 12 склеюються між собою, і подібно до них склеюються між собою внутрішня 50а і зовнішня 50b ділянки нижньої стінки зовнішнього футляра. Як описано вище, ця раціональна послідовність згинання та склеювання є можливою лише завдяки вирізу у внутрішній ділянці 50а нижньої стінки зовнішнього футляра 14, крізь який зовнішня ділянка 30b нижньої стінки внутрішньої висувної частини 12 може бути приклеєна до відповідної внутрішньої ділянки 30а нижньої стінки. Без цього вирізу ділянки будуть перекривати одна одну так, що клей не може бути застосований в належних місцях. На Фіг. 5 зображена альтернативна плоска заготовка 210 для виробництва вмістища за цим винаходом. Для того, щоб уникнути повторювань, нижче описані лише відмінності між плоскою заготовкою, яка показана на Фіг. 4, і заготовкою на Фіг. 5. Як можна бачити з Фіг. 5, верхня крайка 43 передньої стінки 42 футляра і задньої стінки 44 футляра заготовки 210 є непрямо лінійною. Внаслідок цього утримувальний язичок 72 на задній стінці футляра заготовки 110, яка показана на Фіг. 4, замінений на подібний утримувальний язичок, який простягається з верхньої крайки бічної стінки 46 футляра. Цей утримувальний язичок включає в себе першу частину 73 язичка, яка простягається з верхньої крайки бічної стінки 46 футляра, і другу частину 75 язичка, яка простягається з першої частини цього язичка. При складанні вмістища з плоскої заготовки 210 другу частину 75 язичка згинають на 180 градусів по відношенню до першої частини 73 язичка. Потім дві частини 73, 75 утримувального язичка, які знаходяться одна над іншою, згинають на 180 градусів по відношенню до бічної 10 UA 109651 C2 5 10 15 20 стінки 46 футляра для того, щоб утворити подвійний шар матеріалу. На відповідній бічній стінці 28 висувної частини виконаний внутрішній утримувальний клапан 71. Цей внутрішній утримувальний клапан 71 шарнірно прикріплений з можливістю обертання навколо лінії 77 згину. Лінія 77 згину злегка викривлена так, що ця лінія згину створює позитивну згинальну силу. Таким чином, внутрішній утримувальний клапан 71 зміщений в напрямку зовнішнього футляра для того, щоб гарантувати зчеплення із частинами 73, 75 утримувального язичка зовнішнього футляра. Зовнішня ділянка 50b нижньої стінки включає в себе виріз 51 у вигляді вікна, крізь який у складеному вмістищі можна натискати на внутрішню висувну частину для її пересування вверх відносно зовнішнього футляра. Видовжений виріз 52, крізь який отримується доступ до відкривального язичка 58, має ближче до верхнього краю цього видовженого вирізу 52 збільшену частину 53, яка має більші розміри ніж решта вирізу. Ця збільшена частина 53 дозволяє отримати легкий доступ до відкривального язичка 58. Цей відкривальний язичок 58 розташований ближче до верхнього кінця бічної стінки 46 футляра. Нижче відкривального язичка 58 лінія 57 розрізу відділяє внутрішню 48а ділянку лівої бічної стінки футляра і передню стінку 22 коробки. Лінія 57 розрізу має два утримувальні кінчики, які сприяють зміцненню заготовки під час виробництва. Передня стінка 22 коробки і задня стінка 24 коробки мають множину ділянок 91 зображень. Передня стінка 42 футляра і задня стінка 44 футляра мають множину отворів 90, які виконані у вигляді верхнього ряду і нижнього ряду. Коли внутрішня висувна частина пересувається у складеному вмістищі відносно зовнішнього футляра, ділянки 91 зображень пересуваються під отвори 90 і стають видимими. Під час відкривального пересування складеного вмістища зображення ділянок 91 спочатку є видимими крізь нижній ряд отворів, а потім через верхній ряд отворів. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Вмістище з висувною частиною і футляром, яке включає в себе: зовнішній футляр, який включає в себе передню стінку футляра, задню стінку футляра, першу бічну стінку футляра, другу бічну стінку футляра та нижню стінку футляра, утворену з внутрішньої ділянки нижньої стінки футляра, яка має виріз, та зовнішньої ділянки нижньої стінки футляра; і внутрішню висувну частину, яка встановлена всередині згаданого зовнішнього футляра і включає в себе передню стінку висувної частини, задню стінку висувної частини, першу бічну стінку висувної частини, другу бічну стінку висувної частини та нижню стінку висувної частини, утворену з внутрішньої ділянки нижньої стінки висувної частини та зовнішньої ділянки нижньої стінки висувної частини, причому зовнішній футляр та внутрішня висувна частина з можливістю відділення з'єднані між собою вздовж однієї або декількох ліній знеміцнення, й після відділення зовнішнього футляра і внутрішньої висувної частини вздовж цієї однієї або декількох ліній знеміцнення внутрішня висувна частина стає рухомою всередині зовнішнього футляра між закритим положенням висувної частини та відкритим положенням висувної частини; та зовнішня ділянка нижньої стінки висувної частини має таку форму, що після складання вмістища, зовнішня ділянка нижньої стінки висувної частини проходить крізь виріз внутрішньої ділянки нижньої стінки футляра. 2. Вмістище з висувною частиною і футляром за п. 1, яке відрізняється тим, що зовнішня ділянка нижньої стінки висувної частини є меншою за виріз у внутрішній ділянці нижньої стінки футляра. 3. Вмістище з висувною частиною і футляром за п. 1 або п. 2, яке відрізняється тим, що зовнішній футляр та внутрішня висувна частина з можливістю відділення з'єднані між собою вздовж двох або декількох ліній знеміцнення, які визначають цільну відкривальну смужку, яка може бути відділена від цього вмістища для відділення зовнішнього футляра і внутрішньої висувної частини. 4. Вмістище з висувною частиною і футляром за пп. 1-3, яке відрізняється тим, що внутрішня висувна частина включає в себе коробку і відкидну кришку, яка з'єднана зі згаданою коробкою вздовж лінії шарніра, причому в закритому положенні висувної частини відкидна кришка утримується в закритому положенні зовнішнім футляром, а у відкритому положенні висувної частини відкидна кришка може бути пересунута у відкрите положення. 5. Вмістище з висувною частиною і футляром за будь-яким із попередніх пунктів, яке відрізняється тим, що до відділення зовнішнього футляра і внутрішньої висувної частини 11 UA 109651 C2 5 10 15 20 25 30 35 40 45 50 55 вздовж однієї або декількох ліній знеміцнення внутрішня висувна частина утримується в закритому положенні. 6. Вмістище з висувною частиною і футляром за будь-яким із попередніх пунктів, яке додатково включає в себе утримувальний засіб для запобігання видаленню внутрішньої висувної частини із зовнішнього футляра. 7. Вмістище з висувною частиною і футляром за п. 6, яке відрізняється тим, що утримувальний засіб включає в себе щонайменше один утримувальний язичок, виконаний на внутрішній висувній частині, який здатен входити в зачеплення із зовнішнім футляром для запобігання пересуванню внутрішньої висувної частини за її відкрите положення. 8. Вмістище з висувною частиною і футляром за будь-яким із пп. 1-7, яке відрізняється тим, що між передньою стінкою висувної частини і бічною стінкою футляра розташовані одна або декілька ліній знеміцнення. 9. Вмістище з висувною частиною і футляром за будь-яким із пп. 1-8, яке відрізняється тим, що щонайменше одна стінка висувної частини включає в себе ділянку зображення, і тим, що стінка футляра, яка розташована над цією стінкою висувної частини, має щонайменше один отвір, так що відносне пересування футляра і висувної частини принаймні частково вирівнює ділянку зображення на стінці висувної частини із щонайменше одним отвором у відповідній стінці футляра. 10. Вмістище з висувною частиною і футляром за будь-яким із попередніх пунктів, яке відрізняється тим, що зовнішній футляр і внутрішня висувна частина утворені одночасно з єдиної плоскої заготовки, яка має одну або декілька ліній знеміцнення. 11. Вмістище з висувною частиною і футляром за будь-яким із попередніх пунктів, яке відрізняється тим, що вздовж однієї або декількох ліній знеміцнення передбачений відкривальний язичок. 12. Вмістище з висувною частиною і футляром за будь-яким із попередніх пунктів, яке відрізняється тим, що внутрішня висувна частина вміщує множину курильних виробів. 13. Плоска заготовка для виготовлення вмістища з висувною частиною і футляром за будь-яким із попередніх пунктів, яка включає в себе частину, яка визначає висувну частину, призначену для виготовлення внутрішньої висувної частини, і частину, яка визначає футляр, призначену для виготовлення зовнішнього футляра, причому згадана частина, яка визначає висувну частину, і згадана частина, яка визначає футляр, з'єднані між собою вздовж однієї або декількох ліній знеміцнення, причому частина, яка визначає внутрішню висувну частину, включає в себе ділянку передньої стінки висувної частини, ділянку задньої стінки висувної частини, ділянку першої бічної стінки висувної частини, ділянку другої бічної стінки висувної частини, зовнішню ділянку нижньої стінки висувної частини та внутрішню ділянку нижньої стінки висувної частини, причому згадана частина, яка визначає футляр, включає в себе ділянку передньої стінки футляра, ділянку задньої стінки футляра, ділянку першої бічної стінки футляра, ділянку другої бічної стінки футляра, зовнішню ділянку нижньої стінки футляра та внутрішню ділянку нижньої стінки футляра, яка має виріз, й зовнішня ділянка нижньої стінки висувної частини має таку форму, що після складання цієї плоскої заготовки для того, щоб виробити вмістище, зовнішня ділянка нижньої стінки висувної частини проходить крізь виріз внутрішньої ділянки нижньої стінки футляра. 14. Спосіб виготовлення вмістища з висувною частиною і футляром з плоскої заготовки за п. 13, який включає етапи: часткового складання вмістища згинанням частини, яка визначає внутрішню висувну частину, і частини, яка визначає зовнішній футляр, вздовж виконаних на них поздовжніх ліній згинання; вставляння споживчих виробів у частину, яка визначає внутрішню висувну частину, через її відкритий кінець; згинання внутрішньої ділянки нижньої стінки висувної частини і внутрішньої ділянки нижньої стінки футляра всередину; нанесення клею на внутрішню ділянку нижньої стінки висувної частини і внутрішню ділянку нижньої стінки футляра; та згинання зовнішньої ділянки нижньої стінки висувної частини і зовнішньої ділянки нижньої стінки футляра всередину так, що зовнішня ділянка нижньої стінки висувної частини проходить крізь виріз у внутрішній ділянці нижньої стінки футляра для приклеювання до внутрішньої ділянки нижньої стінки висувної частини, а зовнішня ділянка нижньої стінки футляра приклеюється до внутрішньої ділянки нижньої стінки футляра. 12 UA 109651 C2 13 UA 109651 C2 14 UA 109651 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
