Спосіб демонтажу нерухомого з’єднання вал-втулка, створеного за допомогою полімерних матеріалів

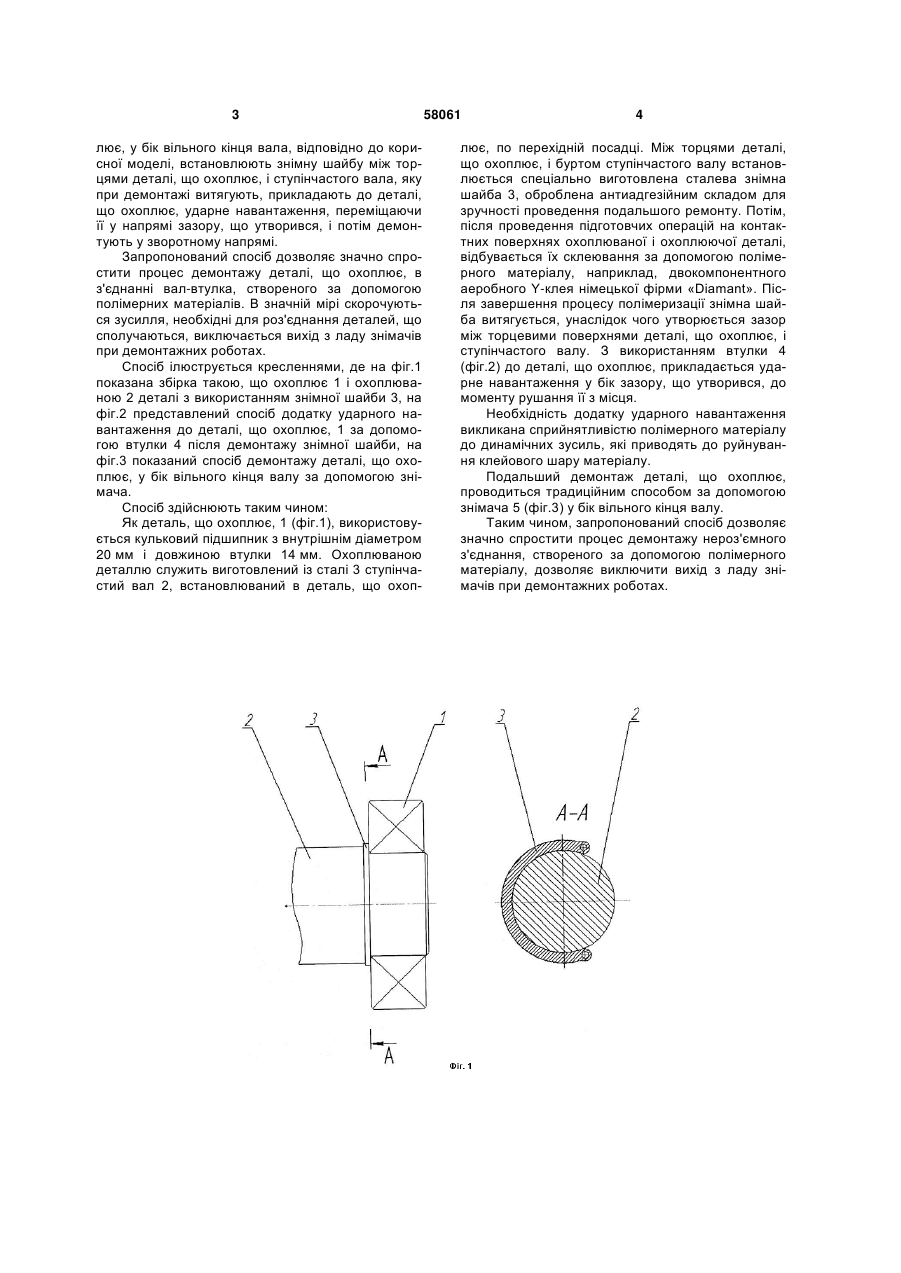

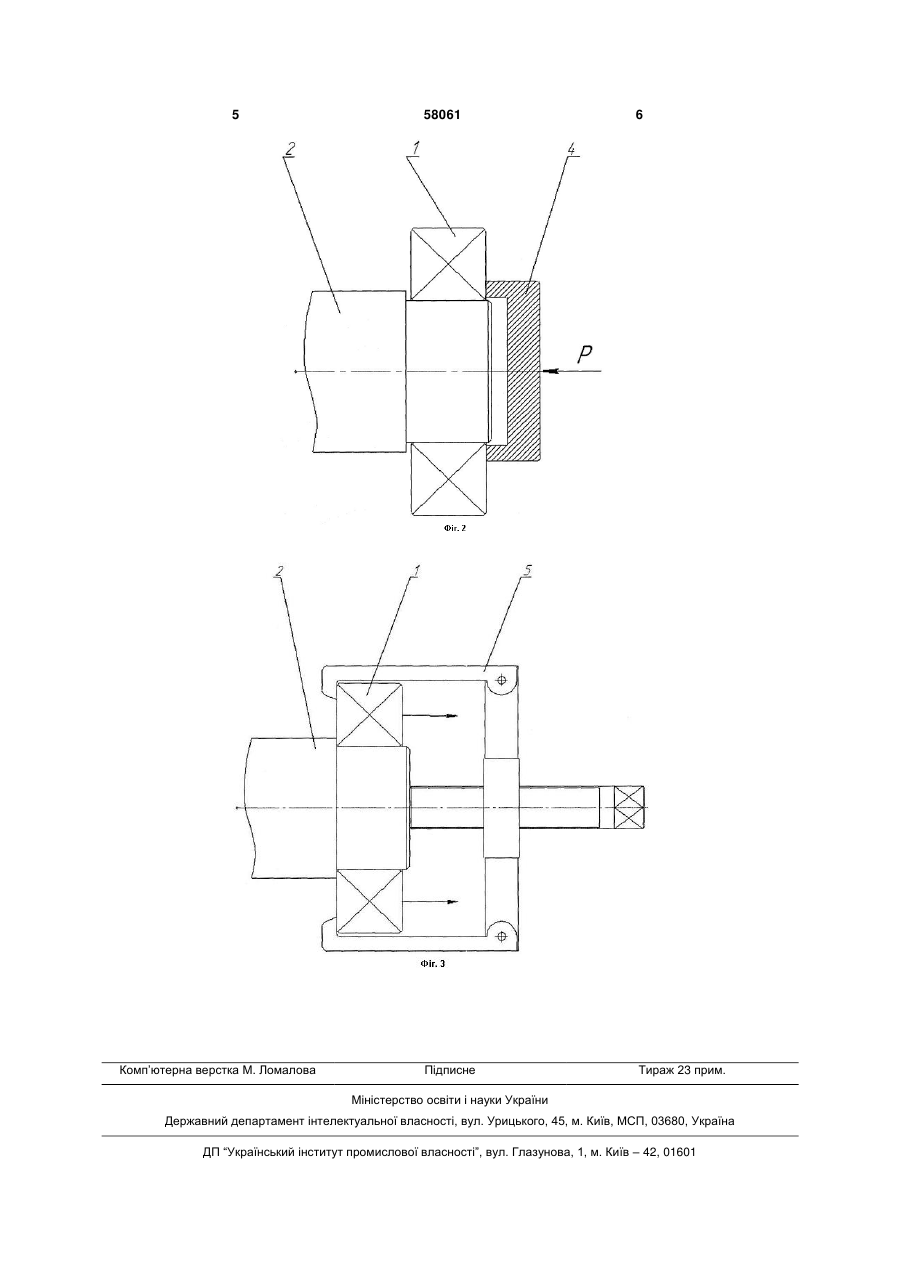

Спосіб демонтажу нерухомого з'єднання валвтулка, створеного за допомогою полімерних ма 3 лює, у бік вільного кінця вала, відповідно до корисної моделі, встановлюють знімну шайбу між торцями деталі, що охоплює, і ступінчастого вала, яку при демонтажі витягують, прикладають до деталі, що охоплює, ударне навантаження, переміщаючи її у напрямі зазору, що утворився, і потім демонтують у зворотному напрямі. Запропонований спосіб дозволяє значно спростити процес демонтажу деталі, що охоплює, в з'єднанні вал-втулка, створеного за допомогою полімерних матеріалів. В значній мірі скорочуються зусилля, необхідні для роз'єднання деталей, що сполучаються, виключається вихід з ладу знімачів при демонтажних роботах. Спосіб ілюструється кресленнями, де на фіг.1 показана збірка такою, що охоплює 1 і охоплюваною 2 деталі з використанням знімної шайби 3, на фіг.2 представлений спосіб додатку ударного навантаження до деталі, що охоплює, 1 за допомогою втулки 4 після демонтажу знімної шайби, на фіг.3 показаний спосіб демонтажу деталі, що охоплює, у бік вільного кінця валу за допомогою знімача. Спосіб здійснюють таким чином: Як деталь, що охоплює, 1 (фіг.1), використовується кульковий підшипник з внутрішнім діаметром 20 мм і довжиною втулки 14 мм. Охоплюваною деталлю служить виготовлений із сталі 3 ступінчастий вал 2, встановлюваний в деталь, що охоп 58061 4 лює, по перехідній посадці. Між торцями деталі, що охоплює, і буртом ступінчастого валу встановлюється спеціально виготовлена сталева знімна шайба 3, оброблена антиадгезійним складом для зручності проведення подальшого ремонту. Потім, після проведення підготовчих операцій на контактних поверхнях охоплюваної і охоплюючої деталі, відбувається їх склеювання за допомогою полімерного матеріалу, наприклад, двокомпонентного аеробного Y-клея німецької фірми «Diamant». Після завершення процесу полімеризації знімна шайба витягується, унаслідок чого утворюється зазор між торцевими поверхнями деталі, що охоплює, і ступінчастого валу. З використанням втулки 4 (фіг.2) до деталі, що охоплює, прикладається ударне навантаження у бік зазору, що утворився, до моменту рушання її з місця. Необхідність додатку ударного навантаження викликана сприйнятливістю полімерного матеріалу до динамічних зусиль, які приводять до руйнування клейового шару матеріалу. Подальший демонтаж деталі, що охоплює, проводиться традиційним способом за допомогою знімача 5 (фіг.3) у бік вільного кінця валу. Таким чином, запропонований спосіб дозволяє значно спростити процес демонтажу нероз'ємного з'єднання, створеного за допомогою полімерного матеріалу, дозволяє виключити вихід з ладу знімачів при демонтажних роботах. 5 Комп’ютерна верстка М. Ломалова 58061 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
