Пристрій для блокування ригеля замка

Номер патенту: 114136

Опубліковано: 25.04.2017

Автор: Харибін Олександр Георгійович

Є ще 9 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

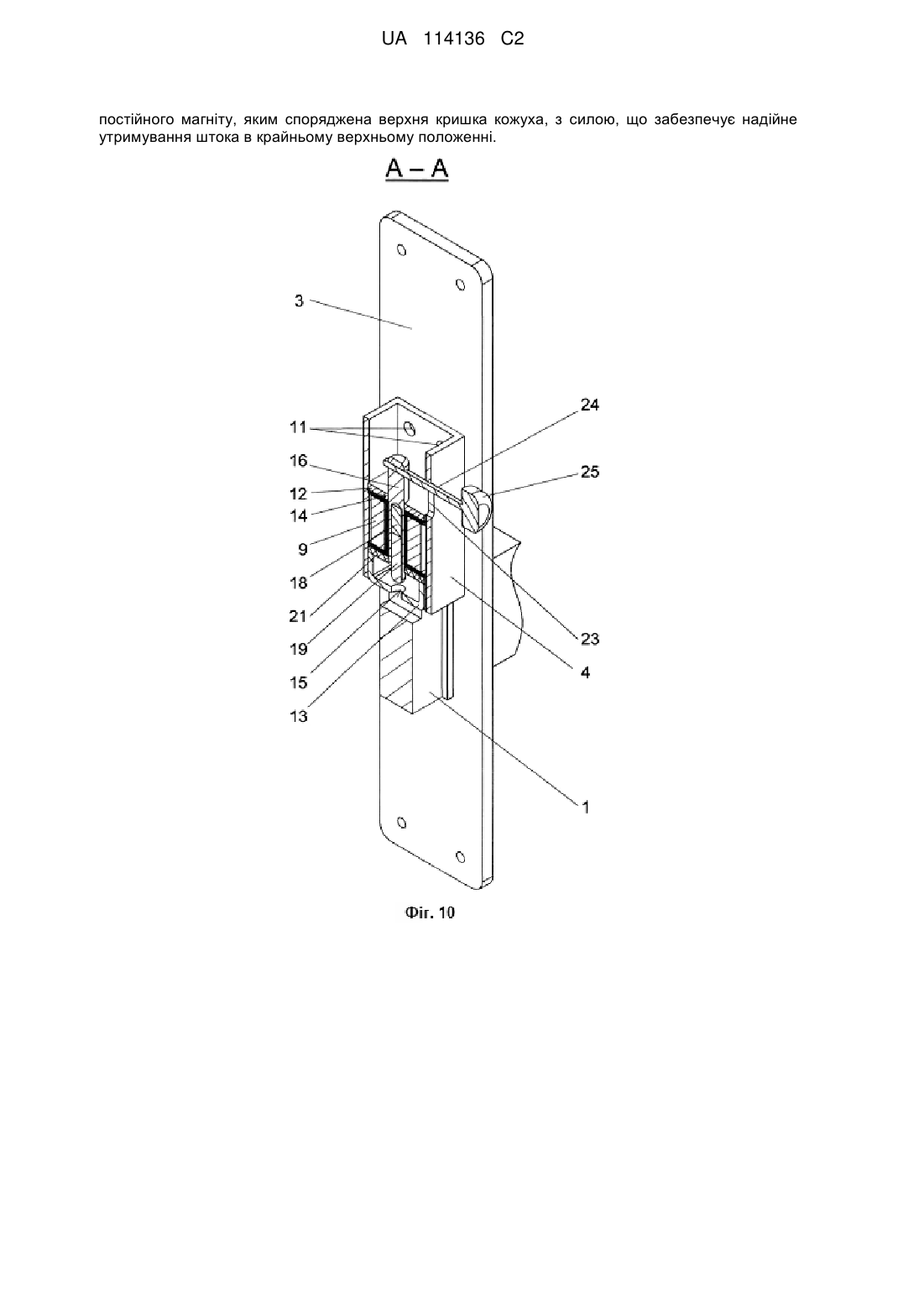

1. Пристрій для блокування ригеля замка, в ригелі якого виконана виїмка, який містить електромагніт, що включає котушку електромагніту і магнітокерований стрижень, який встановлений з можливістю поперечного переміщення відносно ригеля, електронний блок керування електромагнітом, який відрізняється тим, що пристрій для блокування ригеля замка змонтований на знімній запірній планці і містить датчик крайнього висунутого положення ригеля, який увімкнений в контур електронного блока керування електромагнітом, при цьому електронний блок керування електромагнітом виконаний на друкованій платі, яка прикріплена до знімної запірної планки замка, електромагніт містить прикріплений до знімної запірної планки замка кожух електромагніту із феромагнітного матеріалу, який утворює зовнішній магнітопровід навколо розміщеної усередині кожуха котушки електромагніту, верхню і нижню кришку кожуха, які містять отвори, що служать направляючими елементами для магнітокерованого стрижня, магнітокерований стрижень виконаний як шток, який виготовлений з немагнітного матеріалу і має внутрішню порожнину, в якій встановлені і закріплені постійний магніт і блокуючий елемент, який розташований в нижній частині штока, а у верхній частині штока закріплена рукоятка штока, захватна частина якої виконана з можливістю її розміщення всередині приміщення, що замикається, за допомогою якої шток може бути переміщений уручну вибірково в його задане крайнє нижнє положення або його задане крайнє верхнє положення, при цьому верхня кришка кожуха виконана із феромагнітного матеріалу і/або споряджена постійним магнітом, а пристрій блокування ригеля замка виконаний таким чином, що в крайньому нижньому положенні штока його блокуючий елемент розташований у виїмці ригеля, коли той знаходиться у крайньому висунутому положенні, а в крайньому верхньому положення штока його постійний магніт знаходиться у зоні, в якій забезпечується примагнічування цього постійного магніту до верхньої кришки кожуха і/або до постійного магніту, яким споряджена верхня кришка кожуха, з силою, що забезпечує надійне утримування штока в крайньому верхньому положенні.

2. Пристрій для блокування ригеля замка за п. 1, який відрізняється тим, що в кожусі електромагніту виконаний крізний вертикальний проріз, в який вставлено з можливістю вертикального переміщення тіло рукоятки, при цьому довжина крізного вертикального прорізу вибрана за умови, що при переміщенні тіла рукоятки до верхнього краю прорізу шток займає задане крайнє верхнє положення, а при переміщенні тіла рукоятки до нижнього краю цього прорізу шток займає задане крайнє нижнє положення.

3. Пристрій для блокування ригеля замка за п. 1 або п. 2, який відрізняється тим, що рукоятка закріплена у верхній частині штока за допомогою різьбового з'єднання, яке утворене крізним різьбовим отвором, виконаним у верхній частині штока, і різьбовою циліндровою частиною тіла рукоятки.

4. Пристрій для блокування ригеля замка по одному з пп. 1-3, який відрізняється тим, що датчик крайнього висунутого положення ригеля встановлений з можливістю його переміщення в незакріпленому стані за допомогою торцевої поверхні ригеля при осьовому переміщенні останнього і можливістю подальшого закріплення датчика в положенні, відповідному крайньому висунутому положенню ригеля, в якому від датчика на електронний блок керування надходить сигнал про знаходження ригеля в його крайньому висунутому положенні.

5. Пристрій для блокування ригеля замка по одному з пп. 1-4, який відрізняється тим, що кожух електромагніту виконаний симетричним відносно його крізного вертикального прорізу і прикріплений до знімної запірної планки замка за допомогою гвинтів з потайними головками, встановленими в отворах знімної запірної планки замка.

6. Пристрій для блокування ригеля замка за п. 5, який відрізняється тим, що гвинти, за допомогою яких кожух електромагніту прикріплений до знімної запірної планки замка, встановлені в крізні отвори в кожусі і виступають назовні позаду кожуха, при цьому на виступаючих ділянках гвинтів встановлена з можливістю примусового переміщення в незакріпленому положенні і подальшим закріпленням в необхідному положенні плата електронного блока керування, а датчик крайнього висунутого положення ригеля прикріплений безпосередньо до друкованої плати електронного блока керування електромагнітом.

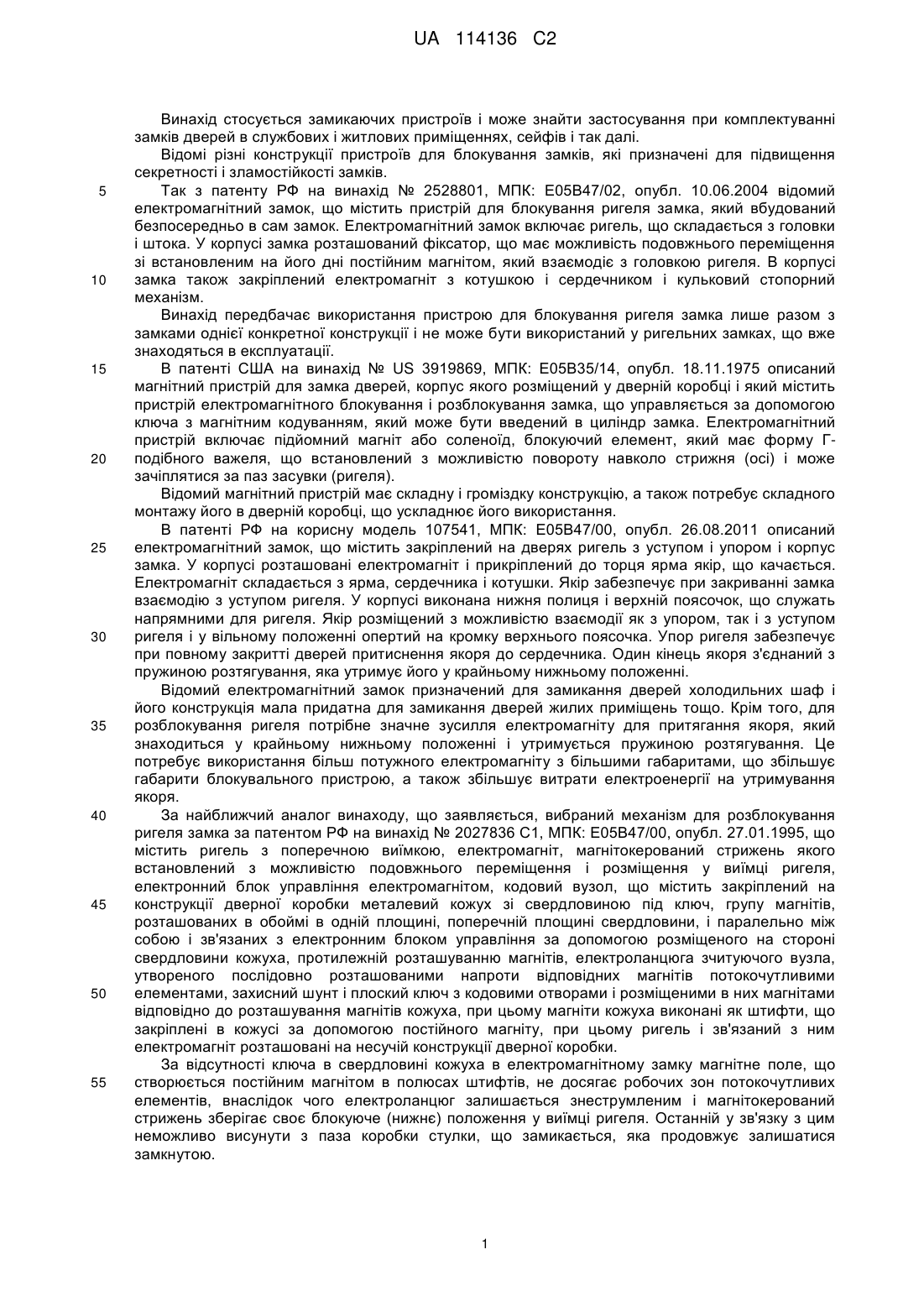

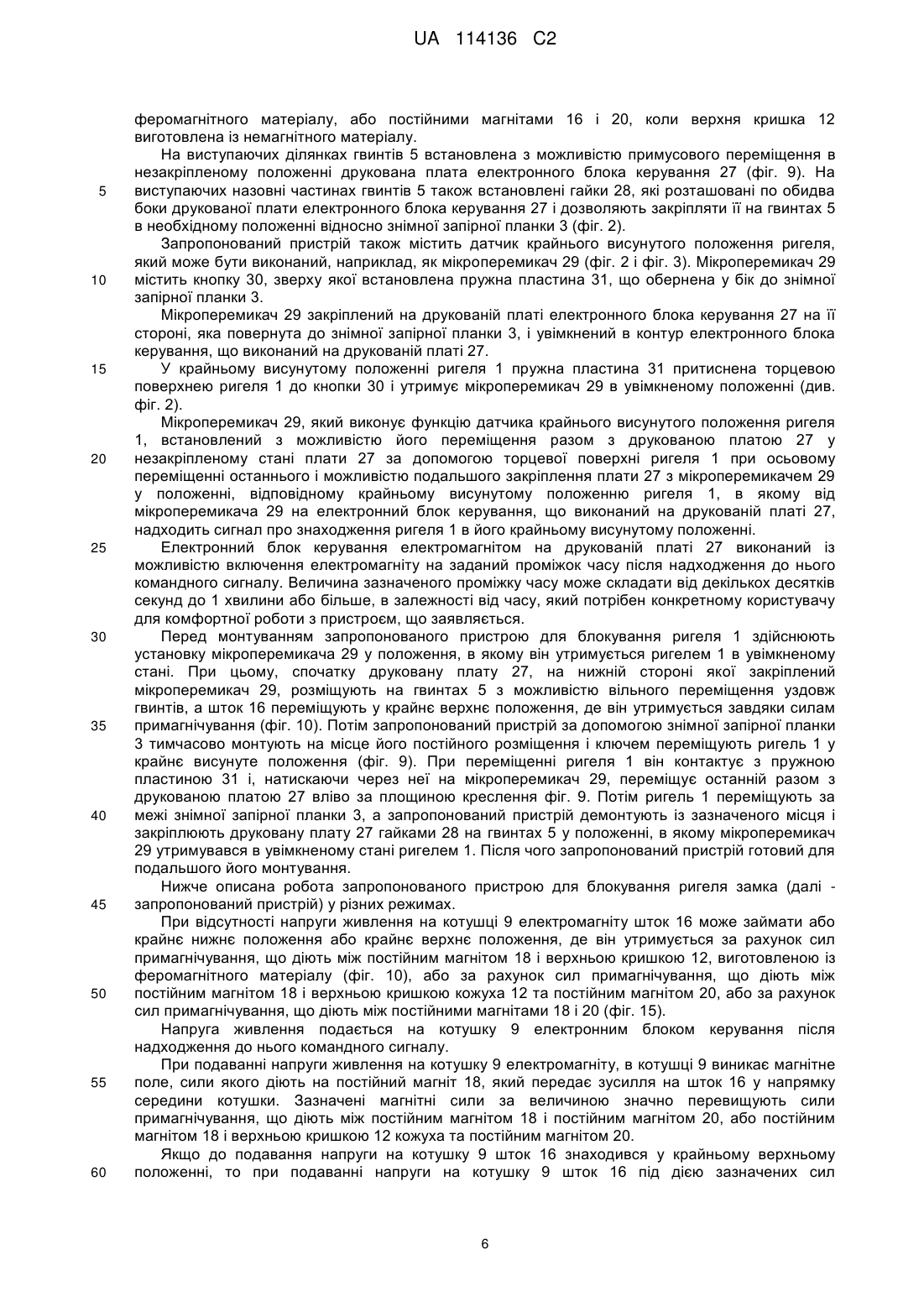

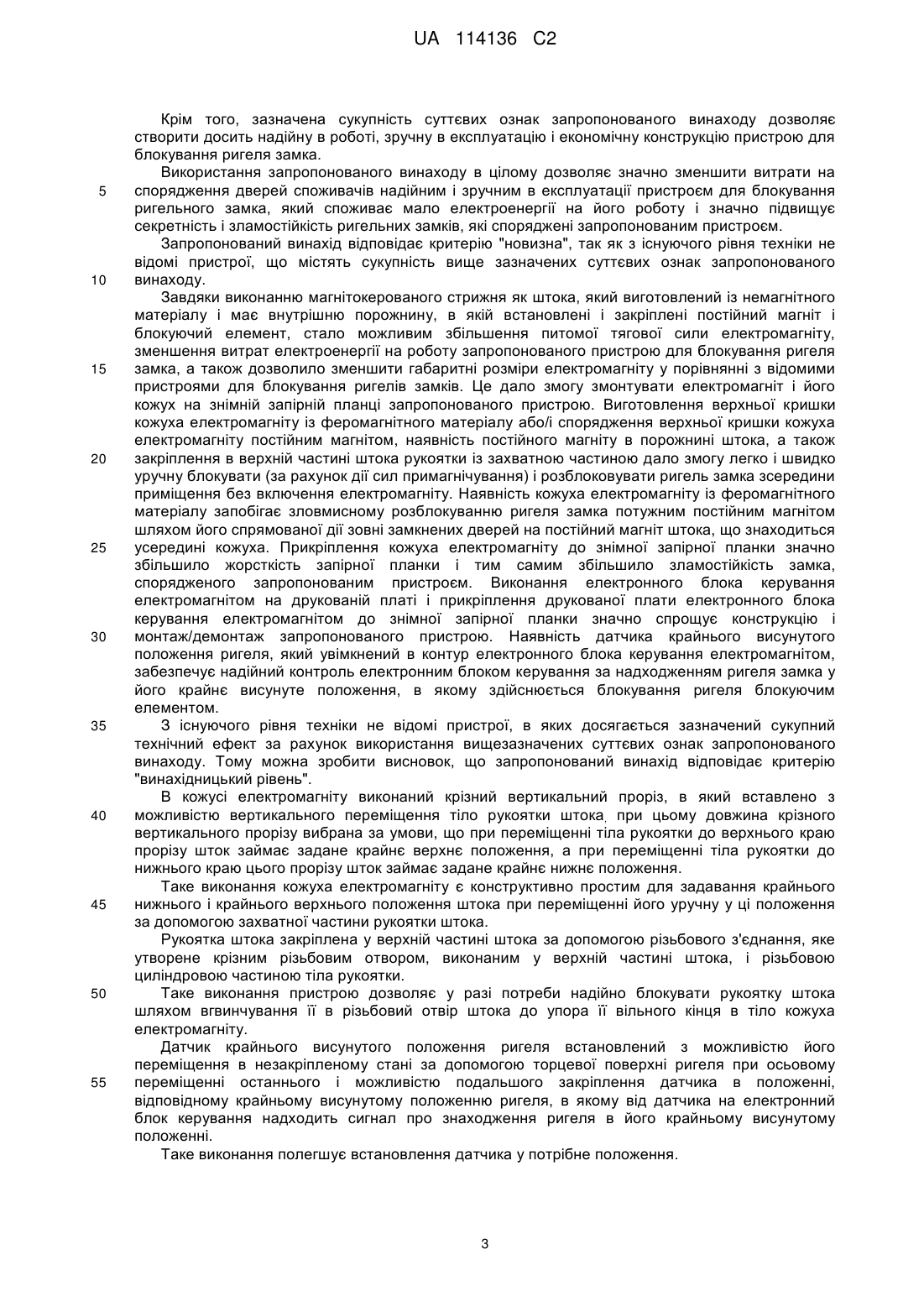

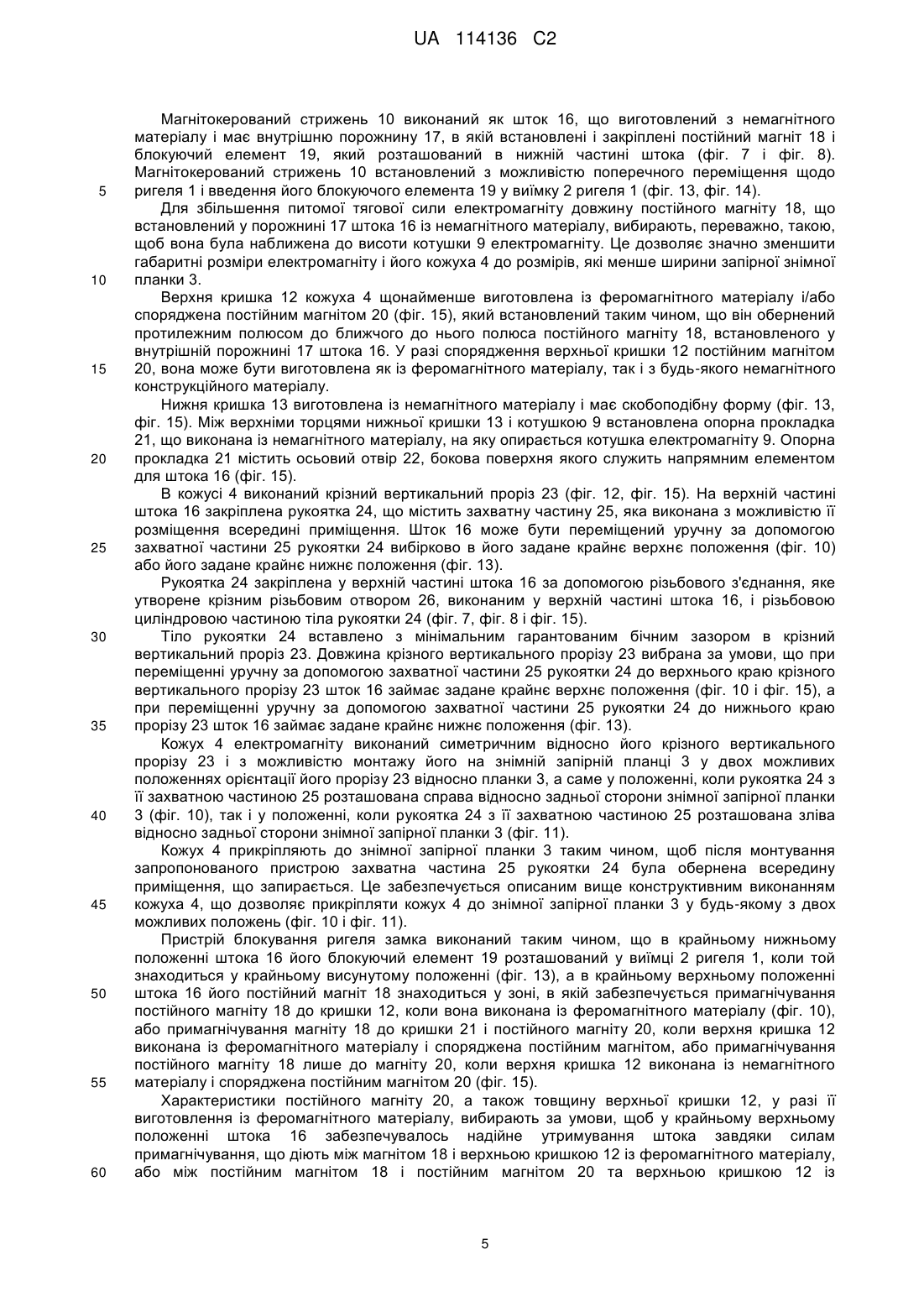

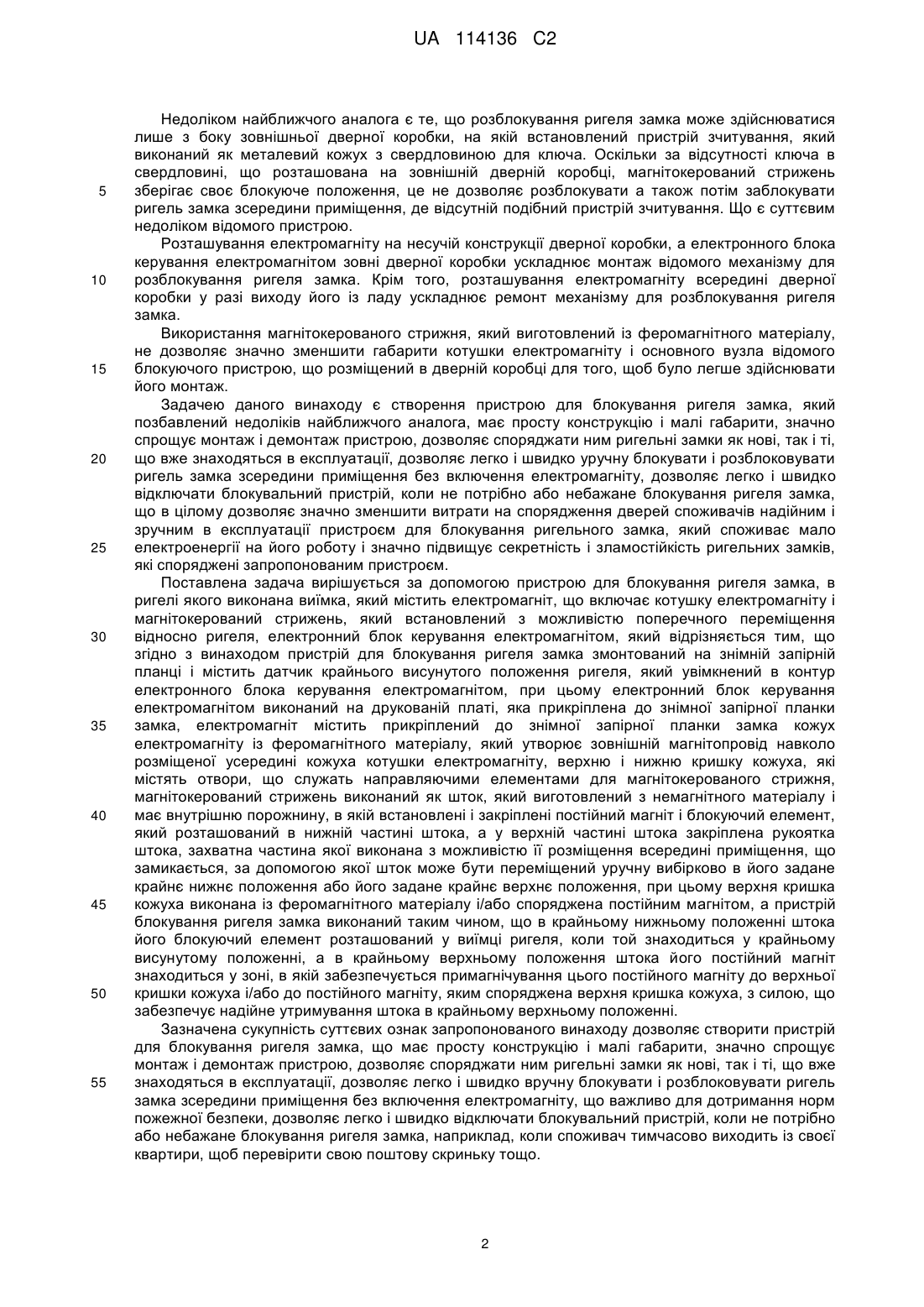

Текст

Реферат: Пристрій для блокування ригеля замка, в ригелі якого виконана виїмка, який містить електромагніт, що включає котушку електромагніту і магнітокерований стрижень, який встановлений з можливістю поперечного переміщення відносно ригеля, електронний блок керування електромагнітом. Пристрій змонтований на знімній запірній планці і містить датчик крайнього висунутого положення ригеля, який увімкнений в контур електронного блока керування електромагнітом, при цьому електронний блок керування електромагнітом виконаний на друкованій платі, яка прикріплена до знімної запірної планки замка, електромагніт містить прикріплений до знімної запірної планки замка кожух електромагніту із феромагнітного матеріалу, який утворює зовнішній магнітопровід навколо розміщеної усередині кожуха котушки електромагніту, верхню і нижню кришку кожуха, які містять отвори, що служать направляючими елементами для магнітокерованого стрижня, магнітокерований стрижень виконаний як шток, який виготовлений з немагнітного матеріалу і має внутрішню порожнину, в якій встановлені і закріплені постійний магніт і блокуючий елемент, який розташований в нижній частині штока, а у верхній частині штока закріплена рукоятка штока, захватна частина якої виконана з можливістю її розміщення всередині приміщення, що замикається, за допомогою якої шток може бути переміщений уручну вибірково в його задане крайнє нижнє положення або його задане крайнє верхнє положення, при цьому верхня кришка кожуха виконана із феромагнітного матеріалу і/або споряджена постійним магнітом, а пристрій блокування ригеля замка виконаний таким чином, що в крайньому нижньому положенні штока його блокуючий елемент розташований у виїмці ригеля, коли той знаходиться у крайньому висунутому положенні, а в крайньому верхньому положення штока його постійний магніт знаходиться у зоні, в якій забезпечується примагнічування цього постійного магніту до верхньої кришки кожуха і/або до UA 114136 C2 (12) UA 114136 C2 постійного магніту, яким споряджена верхня кришка кожуха, з силою, що забезпечує надійне утримування штока в крайньому верхньому положенні. UA 114136 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується замикаючих пристроїв і може знайти застосування при комплектуванні замків дверей в службових і житлових приміщеннях, сейфів і так далі. Відомі різні конструкції пристроїв для блокування замків, які призначені для підвищення секретності і зламостійкості замків. Так з патенту РФ на винахід № 2528801, МПК: Е05В47/02, опубл. 10.06.2004 відомий електромагнітний замок, що містить пристрій для блокування ригеля замка, який вбудований безпосередньо в сам замок. Електромагнітний замок включає ригель, що складається з головки і штока. У корпусі замка розташований фіксатор, що має можливість подовжнього переміщення зі встановленим на його дні постійним магнітом, який взаємодіє з головкою ригеля. В корпусі замка також закріплений електромагніт з котушкою і сердечником і кульковий стопорний механізм. Винахід передбачає використання пристрою для блокування ригеля замка лише разом з замками однієї конкретної конструкції і не може бути використаний у ригельних замках, що вже знаходяться в експлуатації. В патенті США на винахід № US 3919869, МПК: Е05В35/14, опубл. 18.11.1975 описаний магнітний пристрій для замка дверей, корпус якого розміщений у дверній коробці і який містить пристрій електромагнітного блокування і розблокування замка, що управляється за допомогою ключа з магнітним кодуванням, який може бути введений в циліндр замка. Електромагнітний пристрій включає підйомний магніт або соленоїд, блокуючий елемент, який має форму Гподібного важеля, що встановлений з можливістю повороту навколо стрижня (осі) і може зачіплятися за паз засувки (ригеля). Відомий магнітний пристрій має складну і громіздку конструкцію, а також потребує складного монтажу його в дверній коробці, що ускладнює його використання. В патенті РФ на корисну модель 107541, МПК: Е05В47/00, опубл. 26.08.2011 описаний електромагнітний замок, що містить закріплений на дверях ригель з уступом і упором і корпус замка. У корпусі розташовані електромагніт і прикріплений до торця ярма якір, що качається. Електромагніт складається з ярма, сердечника і котушки. Якір забезпечує при закриванні замка взаємодію з уступом ригеля. У корпусі виконана нижня полиця і верхній поясочок, що служать напрямними для ригеля. Якір розміщений з можливістю взаємодії як з упором, так і з уступом ригеля і у вільному положенні опертий на кромку верхнього поясочка. Упор ригеля забезпечує при повному закритті дверей притиснення якоря до сердечника. Один кінець якоря з'єднаний з пружиною розтягування, яка утримує його у крайньому нижньому положенні. Відомий електромагнітний замок призначений для замикання дверей холодильних шаф і його конструкція мала придатна для замикання дверей жилих приміщень тощо. Крім того, для розблокування ригеля потрібне значне зусилля електромагніту для притягання якоря, який знаходиться у крайньому нижньому положенні і утримується пружиною розтягування. Це потребує використання більш потужного електромагніту з більшими габаритами, що збільшує габарити блокувального пристрою, а також збільшує витрати електроенергії на утримування якоря. За найближчий аналог винаходу, що заявляється, вибраний механізм для розблокування ригеля замка за патентом РФ на винахід № 2027836 С1, МПК: Е05В47/00, опубл. 27.01.1995, що містить ригель з поперечною виїмкою, електромагніт, магнітокерований стрижень якого встановлений з можливістю подовжнього переміщення і розміщення у виїмці ригеля, електронний блок управління електромагнітом, кодовий вузол, що містить закріплений на конструкції дверної коробки металевий кожух зі свердловиною під ключ, групу магнітів, розташованих в обоймі в одній площині, поперечній площині свердловини, і паралельно між собою і зв'язаних з електронним блоком управління за допомогою розміщеного на стороні свердловини кожуха, протилежній розташуванню магнітів, електроланцюга зчитуючого вузла, утвореного послідовно розташованими напроти відповідних магнітів потокочутливими елементами, захисний шунт і плоский ключ з кодовими отворами і розміщеними в них магнітами відповідно до розташування магнітів кожуха, при цьому магніти кожуха виконані як штифти, що закріплені в кожусі за допомогою постійного магніту, при цьому ригель і зв'язаний з ним електромагніт розташовані на несучій конструкції дверної коробки. За відсутності ключа в свердловині кожуха в електромагнітному замку магнітне поле, що створюється постійним магнітом в полюсах штифтів, не досягає робочих зон потокочутливих елементів, внаслідок чого електроланцюг залишається знеструмленим і магнітокерований стрижень зберігає своє блокуюче (нижнє) положення у виїмці ригеля. Останній у зв'язку з цим неможливо висунути з паза коробки стулки, що замикається, яка продовжує залишатися замкнутою. 1 UA 114136 C2 5 10 15 20 25 30 35 40 45 50 55 Недоліком найближчого аналога є те, що розблокування ригеля замка може здійснюватися лише з боку зовнішньої дверної коробки, на якій встановлений пристрій зчитування, який виконаний як металевий кожух з свердловиною для ключа. Оскільки за відсутності ключа в свердловині, що розташована на зовнішній дверній коробці, магнітокерований стрижень зберігає своє блокуюче положення, це не дозволяє розблокувати а також потім заблокувати ригель замка зсередини приміщення, де відсутній подібний пристрій зчитування. Що є суттєвим недоліком відомого пристрою. Розташування електромагніту на несучій конструкції дверної коробки, а електронного блока керування електромагнітом зовні дверної коробки ускладнює монтаж відомого механізму для розблокування ригеля замка. Крім того, розташування електромагніту всередині дверної коробки у разі виходу його із ладу ускладнює ремонт механізму для розблокування ригеля замка. Використання магнітокерованого стрижня, який виготовлений із феромагнітного матеріалу, не дозволяє значно зменшити габарити котушки електромагніту і основного вузла відомого блокуючого пристрою, що розміщений в дверній коробці для того, щоб було легше здійснювати його монтаж. Задачею даного винаходу є створення пристрою для блокування ригеля замка, який позбавлений недоліків найближчого аналога, має просту конструкцію і малі габарити, значно спрощує монтаж і демонтаж пристрою, дозволяє споряджати ним ригельні замки як нові, так і ті, що вже знаходяться в експлуатації, дозволяє легко і швидко уручну блокувати і розблоковувати ригель замка зсередини приміщення без включення електромагніту, дозволяє легко і швидко відключати блокувальний пристрій, коли не потрібно або небажане блокування ригеля замка, що в цілому дозволяє значно зменшити витрати на спорядження дверей споживачів надійним і зручним в експлуатації пристроєм для блокування ригельного замка, який споживає мало електроенергії на його роботу і значно підвищує секретність і зламостійкість ригельних замків, які споряджені запропонованим пристроєм. Поставлена задача вирішується за допомогою пристрою для блокування ригеля замка, в ригелі якого виконана виїмка, який містить електромагніт, що включає котушку електромагніту і магнітокерований стрижень, який встановлений з можливістю поперечного переміщення відносно ригеля, електронний блок керування електромагнітом, який відрізняється тим, що згідно з винаходом пристрій для блокування ригеля замка змонтований на знімній запірній планці і містить датчик крайнього висунутого положення ригеля, який увімкнений в контур електронного блока керування електромагнітом, при цьому електронний блок керування електромагнітом виконаний на друкованій платі, яка прикріплена до знімної запірної планки замка, електромагніт містить прикріплений до знімної запірної планки замка кожух електромагніту із феромагнітного матеріалу, який утворює зовнішній магнітопровід навколо розміщеної усередині кожуха котушки електромагніту, верхню і нижню кришку кожуха, які містять отвори, що служать направляючими елементами для магнітокерованого стрижня, магнітокерований стрижень виконаний як шток, який виготовлений з немагнітного матеріалу і має внутрішню порожнину, в якій встановлені і закріплені постійний магніт і блокуючий елемент, який розташований в нижній частині штока, а у верхній частині штока закріплена рукоятка штока, захватна частина якої виконана з можливістю її розміщення всередині приміщення, що замикається, за допомогою якої шток може бути переміщений уручну вибірково в його задане крайнє нижнє положення або його задане крайнє верхнє положення, при цьому верхня кришка кожуха виконана із феромагнітного матеріалу і/або споряджена постійним магнітом, а пристрій блокування ригеля замка виконаний таким чином, що в крайньому нижньому положенні штока його блокуючий елемент розташований у виїмці ригеля, коли той знаходиться у крайньому висунутому положенні, а в крайньому верхньому положення штока його постійний магніт знаходиться у зоні, в якій забезпечується примагнічування цього постійного магніту до верхньої кришки кожуха і/або до постійного магніту, яким споряджена верхня кришка кожуха, з силою, що забезпечує надійне утримування штока в крайньому верхньому положенні. Зазначена сукупність суттєвих ознак запропонованого винаходу дозволяє створити пристрій для блокування ригеля замка, що має просту конструкцію і малі габарити, значно спрощує монтаж і демонтаж пристрою, дозволяє споряджати ним ригельні замки як нові, так і ті, що вже знаходяться в експлуатації, дозволяє легко і швидко вручну блокувати і розблоковувати ригель замка зсередини приміщення без включення електромагніту, що важливо для дотримання норм пожежної безпеки, дозволяє легко і швидко відключати блокувальний пристрій, коли не потрібно або небажане блокування ригеля замка, наприклад, коли споживач тимчасово виходить із своєї квартири, щоб перевірити свою поштову скриньку тощо. 2 UA 114136 C2 5 10 15 20 25 30 35 40 45 50 55 Крім того, зазначена сукупність суттєвих ознак запропонованого винаходу дозволяє створити досить надійну в роботі, зручну в експлуатацію і економічну конструкцію пристрою для блокування ригеля замка. Використання запропонованого винаходу в цілому дозволяє значно зменшити витрати на спорядження дверей споживачів надійним і зручним в експлуатації пристроєм для блокування ригельного замка, який споживає мало електроенергії на його роботу і значно підвищує секретність і зламостійкість ригельних замків, які споряджені запропонованим пристроєм. Запропонований винахід відповідає критерію "новизна", так як з існуючого рівня техніки не відомі пристрої, що містять сукупність вище зазначених суттєвих ознак запропонованого винаходу. Завдяки виконанню магнітокерованого стрижня як штока, який виготовлений із немагнітного матеріалу і має внутрішню порожнину, в якій встановлені і закріплені постійний магніт і блокуючий елемент, стало можливим збільшення питомої тягової сили електромагніту, зменшення витрат електроенергії на роботу запропонованого пристрою для блокування ригеля замка, а також дозволило зменшити габаритні розміри електромагніту у порівнянні з відомими пристроями для блокування ригелів замків. Це дало змогу змонтувати електромагніт і його кожух на знімній запірній планці запропонованого пристрою. Виготовлення верхньої кришки кожуха електромагніту із феромагнітного матеріалу або/і спорядження верхньої кришки кожуха електромагніту постійним магнітом, наявність постійного магніту в порожнині штока, а також закріплення в верхній частині штока рукоятки із захватною частиною дало змогу легко і швидко уручну блокувати (за рахунок дії сил примагнічування) і розблоковувати ригель замка зсередини приміщення без включення електромагніту. Наявність кожуха електромагніту із феромагнітного матеріалу запобігає зловмисному розблокуванню ригеля замка потужним постійним магнітом шляхом його спрямованої дії зовні замкнених дверей на постійний магніт штока, що знаходиться усередині кожуха. Прикріплення кожуха електромагніту до знімної запірної планки значно збільшило жорсткість запірної планки і тим самим збільшило зламостійкість замка, спорядженого запропонованим пристроєм. Виконання електронного блока керування електромагнітом на друкованій платі і прикріплення друкованої плати електронного блока керування електромагнітом до знімної запірної планки значно спрощує конструкцію і монтаж/демонтаж запропонованого пристрою. Наявність датчика крайнього висунутого положення ригеля, який увімкнений в контур електронного блока керування електромагнітом, забезпечує надійний контроль електронним блоком керування за надходженням ригеля замка у його крайнє висунуте положення, в якому здійснюється блокування ригеля блокуючим елементом. З існуючого рівня техніки не відомі пристрої, в яких досягається зазначений сукупний технічний ефект за рахунок використання вищезазначених суттєвих ознак запропонованого винаходу. Тому можна зробити висновок, що запропонований винахід відповідає критерію "винахідницький рівень". В кожусі електромагніту виконаний крізний вертикальний проріз, в який вставлено з можливістю вертикального переміщення тіло рукоятки штока, при цьому довжина крізного вертикального прорізу вибрана за умови, що при переміщенні тіла рукоятки до верхнього краю прорізу шток займає задане крайнє верхнє положення, а при переміщенні тіла рукоятки до нижнього краю цього прорізу шток займає задане крайнє нижнє положення. Таке виконання кожуха електромагніту є конструктивно простим для задавання крайнього нижнього і крайнього верхнього положення штока при переміщенні його уручну у ці положення за допомогою захватної частини рукоятки штока. Рукоятка штока закріплена у верхній частині штока за допомогою різьбового з'єднання, яке утворене крізним різьбовим отвором, виконаним у верхній частині штока, і різьбовою циліндровою частиною тіла рукоятки. Таке виконання пристрою дозволяє у разі потреби надійно блокувати рукоятку штока шляхом вгвинчування її в різьбовий отвір штока до упора її вільного кінця в тіло кожуха електромагніту. Датчик крайнього висунутого положення ригеля встановлений з можливістю його переміщення в незакріпленому стані за допомогою торцевої поверхні ригеля при осьовому переміщенні останнього і можливістю подальшого закріплення датчика в положенні, відповідному крайньому висунутому положенню ригеля, в якому від датчика на електронний блок керування надходить сигнал про знаходження ригеля в його крайньому висунутому положенні. Таке виконання полегшує встановлення датчика у потрібне положення. 3 UA 114136 C2 5 10 15 20 25 30 35 40 45 50 55 Кожух електромагніту виконаний симетричним відносно його крізного вертикального прорізу і прикріплений до знімної запірної планки замка за допомогою гвинтів з потайними головками, встановленими в отворах знімної запірної планки замка. Таке виконання кожуха електромагніту дозволяє встановлювати запропонований пристрій як на дверях, що відкриваються вліво, так і на дверях, що відкриваються вправо. Гвинти, за допомогою яких кожух електромагніту прикріплений до знімної запірної планки замка, встановлені в крізні отвори в кожусі і виступають назовні позаду кожуха, при цьому на виступаючих ділянках гвинтів встановлена з можливістю примусового переміщення в незакріпленому положенні і подальшим закріпленням в необхідному положенні друкована плата електронного блока керування, а датчик крайнього висунутого положення ригеля прикріплений безпосередньо до друкованої плати електронного блока керування електромагнітом. Таке виконання пристрою є найбільш конструктивно простим, а також полегшує встановлення датчика у потрібне положення. Пристрій для блокування ригеля замка, що заявляється, описаний далі більш детально з посиланням на креслення, на яких зображено: фіг. 1 аксонометрія пристрою для блокування ригеля замка на вигляді ззаду; фіг. 2 - пристрій для блокування ригеля замка на вигляді зліва; фіг. 3 - пристрій для блокування ригеля замка з вирізаною задньою частиною кожуха електромагніта на вигляді зліва та місцевим вирізом на знімній запірній планці; фіг. 4 - пристрій для блокування ригеля замка на вигляді спереду; фіг. 5 - пристрій для блокування ригеля замка на вигляді зверху; фіг. 6 - пристрій для блокування ригеля замка на вигляді знизу; фіг. 7 - магнітокерований стрижень, вигляд збоку; фіг. 8 - розріз по Б-Б на фіг. 7; фіг. 9 - пристрій для блокування ригеля замка з незакріпленою платою електронного блоку керування на вигляді зліва; фіг. 10 - вигляд в аксонометрії фронтального розрізу по А-А на фіг. 5, у положенні, коли магнітокерований стрижень знаходиться у крайньому верхньому положенні, а кожух електромагніту змонтований на знімній запірній планці у положенні, коли рукоятка електромагнітного стрижня розташована справа відносно задньої сторони знімної запірної планки справа; фіг. 11 - вигляд, аналогічний фіг. 10, у положенні, коли кожух електромагніту змонтований на знімній запірній планці у положенні, коли рукоятка електромагнітного стрижня розташована зліва відносно задньої сторони знімної запірної планки; фіг. 12 - вигляд, аналогічний фіг. 10, у положенні, коли магнітокерований стрижень знаходиться у середньому положенні; фіг. 13 - вигляд, подібний до фіг. 10, у положенні, коли магнітокерований стрижень знаходиться у крайньому нижньому положенні; фіг. 14 - зображення окремих частин пристрою для блокування ригеля замка вигляд фронтального перерізу в аксонометрії, у положенні, коли шток знаходиться у крайньому нижньому положенні і блокує ригель замка; фіг. 15 - частковий вигляд в аксонометрії фронтального перерізу пристрою, що заявляється, який містить верхню кришку кожуха електромагніту, що споряджена постійним магнітом. Запропонований пристрій для блокування ригеля замка призначений для блокування ригеля замка, що містить ригель 1, в якому зверху біля краю його виступаючої частини виконана виїмка 2 (фіг. 1 і фіг. 2). Пристрій для блокування ригеля замка змонтований на знімній запірній планці 3 і містить кожух 4 із феромагнітного матеріалу, який прикріплений до знімної запірної планки 3, наприклад, за допомогою гвинтів 5 з потайними головками 6, встановленими в отворах 7 планки 3 (фіг. 3) і гайок 8 (фіг. 2), а також розміщений всередині кожуха 4 електромагніт, що включає котушку електромагніту 9 і магнітокерований стрижень 10 (фіг. 3, фіг. 7, фіг. 8). Гвинти 5, за допомогою яких кожух 4 електромагніту прикріплений до знімної запірної планки 3, пропущені крізь отвори 11 (фіг. 10 і фіг. 15) в кожусі 4 і виступають назовні за межі задньої сторони кожуха (фіг. 2). Кожух 4 електромагніту утворює зовнішній магнітопровід навколо розміщеної усередині кожуха котушки електромагніту 9. В кожусі 4 встановлені верхня і нижня кришки 12 і 13, відповідно, які містять отвори 14 і 15, відповідно, що служать направляючими елементами для магнітокерованого стрижня 10 (фіг. 10). 4 UA 114136 C2 5 10 15 20 25 30 35 40 45 50 55 60 Магнітокерований стрижень 10 виконаний як шток 16, що виготовлений з немагнітного матеріалу і має внутрішню порожнину 17, в якій встановлені і закріплені постійний магніт 18 і блокуючий елемент 19, який розташований в нижній частині штока (фіг. 7 і фіг. 8). Магнітокерований стрижень 10 встановлений з можливістю поперечного переміщення щодо ригеля 1 і введення його блокуючого елемента 19 у виїмку 2 ригеля 1 (фіг. 13, фіг. 14). Для збільшення питомої тягової сили електромагніту довжину постійного магніту 18, що встановлений у порожнині 17 штока 16 із немагнітного матеріалу, вибирають, переважно, такою, щоб вона була наближена до висоти котушки 9 електромагніту. Це дозволяє значно зменшити габаритні розміри електромагніту і його кожуха 4 до розмірів, які менше ширини запірної знімної планки 3. Верхня кришка 12 кожуха 4 щонайменше виготовлена із феромагнітного матеріалу і/або споряджена постійним магнітом 20 (фіг. 15), який встановлений таким чином, що він обернений протилежним полюсом до ближчого до нього полюса постійного магніту 18, встановленого у внутрішній порожнині 17 штока 16. У разі спорядження верхньої кришки 12 постійним магнітом 20, вона може бути виготовлена як із феромагнітного матеріалу, так і з будь-якого немагнітного конструкційного матеріалу. Нижня кришка 13 виготовлена із немагнітного матеріалу і має скобоподібну форму (фіг. 13, фіг. 15). Між верхніми торцями нижньої кришки 13 і котушкою 9 встановлена опорна прокладка 21, що виконана із немагнітного матеріалу, на яку опирається котушка електромагніту 9. Опорна прокладка 21 містить осьовий отвір 22, бокова поверхня якого служить напрямним елементом для штока 16 (фіг. 15). В кожусі 4 виконаний крізний вертикальний проріз 23 (фіг. 12, фіг. 15). На верхній частині штока 16 закріплена рукоятка 24, що містить захватну частину 25, яка виконана з можливістю її розміщення всередині приміщення. Шток 16 може бути переміщений уручну за допомогою захватної частини 25 рукоятки 24 вибірково в його задане крайнє верхнє положення (фіг. 10) або його задане крайнє нижнє положення (фіг. 13). Рукоятка 24 закріплена у верхній частині штока 16 за допомогою різьбового з'єднання, яке утворене крізним різьбовим отвором 26, виконаним у верхній частині штока 16, і різьбовою циліндровою частиною тіла рукоятки 24 (фіг. 7, фіг. 8 і фіг. 15). Тіло рукоятки 24 вставлено з мінімальним гарантованим бічним зазором в крізний вертикальний проріз 23. Довжина крізного вертикального прорізу 23 вибрана за умови, що при переміщенні уручну за допомогою захватної частини 25 рукоятки 24 до верхнього краю крізного вертикального прорізу 23 шток 16 займає задане крайнє верхнє положення (фіг. 10 і фіг. 15), а при переміщенні уручну за допомогою захватної частини 25 рукоятки 24 до нижнього краю прорізу 23 шток 16 займає задане крайнє нижнє положення (фіг. 13). Кожух 4 електромагніту виконаний симетричним відносно його крізного вертикального прорізу 23 і з можливістю монтажу його на знімній запірній планці 3 у двох можливих положеннях орієнтації його прорізу 23 відносно планки 3, а саме у положенні, коли рукоятка 24 з її захватною частиною 25 розташована справа відносно задньої сторони знімної запірної планки 3 (фіг. 10), так і у положенні, коли рукоятка 24 з її захватною частиною 25 розташована зліва відносно задньої сторони знімної запірної планки 3 (фіг. 11). Кожух 4 прикріпляють до знімної запірної планки 3 таким чином, щоб після монтування запропонованого пристрою захватна частина 25 рукоятки 24 була обернена всередину приміщення, що запирається. Це забезпечується описаним вище конструктивним виконанням кожуха 4, що дозволяє прикріпляти кожух 4 до знімної запірної планки 3 у будь-якому з двох можливих положень (фіг. 10 і фіг. 11). Пристрій блокування ригеля замка виконаний таким чином, що в крайньому нижньому положенні штока 16 його блокуючий елемент 19 розташований у виїмці 2 ригеля 1, коли той знаходиться у крайньому висунутому положенні (фіг. 13), а в крайньому верхньому положенні штока 16 його постійний магніт 18 знаходиться у зоні, в якій забезпечується примагнічування постійного магніту 18 до кришки 12, коли вона виконана із феромагнітного матеріалу (фіг. 10), або примагнічування магніту 18 до кришки 21 і постійного магніту 20, коли верхня кришка 12 виконана із феромагнітного матеріалу і споряджена постійним магнітом, або примагнічування постійного магніту 18 лише до магніту 20, коли верхня кришка 12 виконана із немагнітного матеріалу і споряджена постійним магнітом 20 (фіг. 15). Характеристики постійного магніту 20, а також товщину верхньої кришки 12, у разі її виготовлення із феромагнітного матеріалу, вибирають за умови, щоб у крайньому верхньому положенні штока 16 забезпечувалось надійне утримування штока завдяки силам примагнічування, що діють між магнітом 18 і верхньою кришкою 12 із феромагнітного матеріалу, або між постійним магнітом 18 і постійним магнітом 20 та верхньою кришкою 12 із 5 UA 114136 C2 5 10 15 20 25 30 35 40 45 50 55 60 феромагнітного матеріалу, або постійними магнітами 16 і 20, коли верхня кришка 12 виготовлена із немагнітного матеріалу. На виступаючих ділянках гвинтів 5 встановлена з можливістю примусового переміщення в незакріпленому положенні друкована плата електронного блока керування 27 (фіг. 9). На виступаючих назовні частинах гвинтів 5 також встановлені гайки 28, які розташовані по обидва боки друкованої плати електронного блока керування 27 і дозволяють закріпляти її на гвинтах 5 в необхідному положенні відносно знімної запірної планки 3 (фіг. 2). Запропонований пристрій також містить датчик крайнього висунутого положення ригеля, який може бути виконаний, наприклад, як мікроперемикач 29 (фіг. 2 і фіг. 3). Мікроперемикач 29 містить кнопку 30, зверху якої встановлена пружна пластина 31, що обернена у бік до знімної запірної планки 3. Мікроперемикач 29 закріплений на друкованій платі електронного блока керування 27 на її стороні, яка повернута до знімної запірної планки 3, і увімкнений в контур електронного блока керування, що виконаний на друкованій платі 27. У крайньому висунутому положенні ригеля 1 пружна пластина 31 притиснена торцевою поверхнею ригеля 1 до кнопки 30 і утримує мікроперемикач 29 в увімкненому положенні (див. фіг. 2). Мікроперемикач 29, який виконує функцію датчика крайнього висунутого положення ригеля 1, встановлений з можливістю його переміщення разом з друкованою платою 27 у незакріпленому стані плати 27 за допомогою торцевої поверхні ригеля 1 при осьовому переміщенні останнього і можливістю подальшого закріплення плати 27 з мікроперемикачем 29 у положенні, відповідному крайньому висунутому положенню ригеля 1, в якому від мікроперемикача 29 на електронний блок керування, що виконаний на друкованій платі 27, надходить сигнал про знаходження ригеля 1 в його крайньому висунутому положенні. Електронний блок керування електромагнітом на друкованій платі 27 виконаний із можливістю включення електромагніту на заданий проміжок часу після надходження до нього командного сигналу. Величина зазначеного проміжку часу може складати від декількох десятків секунд до 1 хвилини або більше, в залежності від часу, який потрібен конкретному користувачу для комфортної роботи з пристроєм, що заявляється. Перед монтуванням запропонованого пристрою для блокування ригеля 1 здійснюють установку мікроперемикача 29 у положення, в якому він утримується ригелем 1 в увімкненому стані. При цьому, спочатку друковану плату 27, на нижній стороні якої закріплений мікроперемикач 29, розміщують на гвинтах 5 з можливістю вільного переміщення уздовж гвинтів, а шток 16 переміщують у крайнє верхнє положення, де він утримується завдяки силам примагнічування (фіг. 10). Потім запропонований пристрій за допомогою знімної запірної планки 3 тимчасово монтують на місце його постійного розміщення і ключем переміщують ригель 1 у крайнє висунуте положення (фіг. 9). При переміщенні ригеля 1 він контактує з пружною пластиною 31 і, натискаючи через неї на мікроперемикач 29, переміщує останній разом з друкованою платою 27 вліво за площиною креслення фіг. 9. Потім ригель 1 переміщують за межі знімної запірної планки 3, а запропонований пристрій демонтують із зазначеного місця і закріплюють друковану плату 27 гайками 28 на гвинтах 5 у положенні, в якому мікроперемикач 29 утримувався в увімкненому стані ригелем 1. Після чого запропонований пристрій готовий для подальшого його монтування. Нижче описана робота запропонованого пристрою для блокування ригеля замка (далі запропонований пристрій) у різних режимах. При відсутності напруги живлення на котушці 9 електромагніту шток 16 може займати або крайнє нижнє положення або крайнє верхнє положення, де він утримується за рахунок сил примагнічування, що діють між постійним магнітом 18 і верхньою кришкою 12, виготовленою із феромагнітного матеріалу (фіг. 10), або за рахунок сил примагнічування, що діють між постійним магнітом 18 і верхньою кришкою кожуха 12 та постійним магнітом 20, або за рахунок сил примагнічування, що діють між постійними магнітами 18 і 20 (фіг. 15). Напруга живлення подається на котушку 9 електронним блоком керування після надходження до нього командного сигналу. При подаванні напруги живлення на котушку 9 електромагніту, в котушці 9 виникає магнітне поле, сили якого діють на постійний магніт 18, який передає зусилля на шток 16 у напрямку середини котушки. Зазначені магнітні сили за величиною значно перевищують сили примагнічування, що діють між постійним магнітом 18 і постійним магнітом 20, або постійним магнітом 18 і верхньою кришкою 12 кожуха та постійним магнітом 20. Якщо до подавання напруги на котушку 9 шток 16 знаходився у крайньому верхньому положенні, то при подаванні напруги на котушку 9 шток 16 під дією зазначених сил 6 UA 114136 C2 5 10 15 20 25 30 35 40 45 50 55 переміщується з крайнього верхнього положення у середнє положення (фіг. 12). Це відбувається за рахунок того, що сили магнітного поля котушки 9, що діють на постійний магніт 18, за величиною значно перевищують сили примагнічування, що діють між постійним магнітом 18 і постійним магнітом 20, або постійним магнітом 18 і верхньою кришкою 12 кожуха та постійним магнітом. У випадку, якщо до подавання напруги живлення на котушку 9 шток 16 знаходився у крайньому нижньому положенні, то при надходженні напруги на котушку 9 шток 16 під дією зазначених сил переміщується з крайнього нижнього положення у середнє положення (фіг. 12). По закінченню заданого проміжку часу електромагнітний блок керування відключає котушку 9 від напруги живлення, при цьому в котушці зникає магнітне поле, що діяло на постійний магніт 18, який під дією магнітних сил утримував шток 16 у середньому положенні. Внаслідок чого шток 16 під дією сил тяжіння разом з блокуючим елементом 19 падає вниз, і блокуючий елемент розміщується у зоні виїмки 2 ригеля 1 і, тим самим, блокує ригель 1 від переміщення (фіг. 2). Блокування ригеля контролюють за невдалою спробою відмикання замка ключем. Робота запропонованого пристрою в режимі замикання зовні замка ключем і блокування ригеля замка за допомогою пристрою, що заявляється. За допомогою зовнішнього задавального пристрою подають командний сигнал до електронного блока керування, виконаний на друкованій платі 27. При цьому електронний блок керування подає напругу живлення на котушку 9. Внаслідок чого в котушці 9 виникають магнітні сили, які діють на постійний магніт 18, що закріплений у порожнині 17 штока 16, і переміщають магніт 18 разом зі штоком 16 і блокувальним елементом 19 у середнє положення (фіг. 12), де вони утримуються за рахунок магнітних сил котушки 9, що діють на постійний магніт 18 в межах заданого проміжку часу, поки на котушку 9 подається напруга живлення. Після чого ключем замикають замок, переміщуючи ригель у його крайнє висунуте положення, в якому ригель 1 своїм торцем натискає на пружну пластину 31 мікроперемикача 29, вмикаючи його. При спрацьовуванні мікроперемикача 29 від нього надходить сигнал до електронного блока керування електромагнітом, що виконаний на друкованій платі 27. За цим сигналом електронний блок керування достроково відключає котушку 9 електромагніту від джерела напруги живлення. Внаслідок чого в котушці 9 зникає магнітне поле, що утримувало постійний магніт 18, і шток 16 разом з постійним магнітом 18 і блокуючим елементом 19 під дією їх сумарної сили ваги падають вниз і займають їх крайнє нижнє положення. При цьому блокуючий елемент 19 розміщується в зоні виїмки 2 ригеля 1, тим самим блокуючи ригель від переміщення ключем (фіг. 2). Робота запропонованого пристрою в режимі розблокування ригеля замка за допомогою пристрою, що заявляється, і відкривання зовні замка ключем. За допомогою зовнішнього задавального пристрою подають командний сигнал на електронний блок керування, що виконаний на платі 27. За цим сигналом електронний блок керування подає напругу на котушку електромагніту 9, внаслідок чого в котушці 9 виникають магнітні сили, що діють на постійний магніт 18, який закріплений у порожнині 17 штока 16, які переміщують магніт 18, а також шток 16 разом з блокувальним елементом 19 з крайнього нижнього положення у середнє положення (фіг. 12), де вони утримуються за рахунок магнітних сил котушки 9, що діють на постійний магніт 18 в межах заданого проміжку часу, поки на котушку 9 подається напруга живлення. При цьому блокувальний елемент 19 виходить з виїмки 2 ригеля 1 і займає положення всередині кожуха 4. Після чого в межах заданого проміжку часу ключем відкривають замок і переміщують ригель 1 назовні знімної запірної планки 3. Після закінчення заданого проміжку часу блок керування відключає котушку 9 електромагніту від джерела напруги живлення. Внаслідок чого в котушці 9 зникає магнітне поле, яке утримувало постійний магніт 18 у середньому положенні, шток 16 разом з блокуючим елементом під дією сумарної сили ваги падають вниз і блокуючий елемент 19 розміщується в зоні виїмки 2 ригеля 1 (фіг. 2, фіг. 13), і тим самим продовжує блокування ригеля від переміщення. Після розблокування ригеля 1 і відкриття замка дверей за допомогою ключа і входження у приміщення (ще до закінчення заданого проміжку часу) зачиняють двері зсередини приміщення і ключем замикають замок. Після переміщення ригель 1 у його крайнє висунуте положення, вмикається мікроперемикач 29, який надсилає сигнал до електронного блока керування, що виконаний на друкованій платі 27, внаслідок чого, електронний блок керування роз'єднує котушку 9 від джерела напруги живлення і шток 16 разом з постійним магнітом 18 і блокуючим 7 UA 114136 C2 5 10 елементом 19 падають вниз. При цьому блокуючий елемент 19 знову опиняється у виїмці 2 ригеля 1 і блокує ригель від переміщення (див. фіг. 13). Ригель 1 замка може бути розблокований зсередини приміщення уручну шляхом переміщення штока 16 за допомогою захватної частини 25 рукоятки 24 у крайнє верхнє положення (фіг. 9, фіг. 15). Після чого він утримується у цьому положенні за рахунок сил примагнічування, що діють у цьому положенні між постійними магнітами 18 і 20, або постійним магнітом 18 і постійним магнітом 20 та верхньою кришкою 12, виготовленою із феромагнітного матеріалу, або між постійним магнітом 18 і верхньою кришкою 12, виготовленою із феромагнітного матеріалу (фіг. 15). Зсередини приміщення ригель 1 замка може бути заблокований уручну шляхом переміщення штока 16 за допомогою захватної частини 25 рукоятки 24 з крайнього верхнього положення у його крайнє нижнє положення (фіг. 2, фіг. 13). ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Пристрій для блокування ригеля замка, в ригелі якого виконана виїмка, який містить електромагніт, що включає котушку електромагніту і магнітокерований стрижень, який встановлений з можливістю поперечного переміщення відносно ригеля, електронний блок керування електромагнітом, який відрізняється тим, що пристрій для блокування ригеля замка змонтований на знімній запірній планці і містить датчик крайнього висунутого положення ригеля, який увімкнений в контур електронного блока керування електромагнітом, при цьому електронний блок керування електромагнітом виконаний на друкованій платі, яка прикріплена до знімної запірної планки замка, електромагніт містить прикріплений до знімної запірної планки замка кожух електромагніту із феромагнітного матеріалу, який утворює зовнішній магнітопровід навколо розміщеної усередині кожуха котушки електромагніту, верхню і нижню кришку кожуха, які містять отвори, що служать направляючими елементами для магнітокерованого стрижня, магнітокерований стрижень виконаний як шток, який виготовлений з немагнітного матеріалу і має внутрішню порожнину, в якій встановлені і закріплені постійний магніт і блокуючий елемент, який розташований в нижній частині штока, а у верхній частині штока закріплена рукоятка штока, захватна частина якої виконана з можливістю її розміщення всередині приміщення, що замикається, за допомогою якої шток може бути переміщений уручну вибірково в його задане крайнє нижнє положення або його задане крайнє верхнє положення, при цьому верхня кришка кожуха виконана із феромагнітного матеріалу і/або споряджена постійним магнітом, а пристрій блокування ригеля замка виконаний таким чином, що в крайньому нижньому положенні штока його блокуючий елемент розташований у виїмці ригеля, коли той знаходиться у крайньому висунутому положенні, а в крайньому верхньому положення штока його постійний магніт знаходиться у зоні, в якій забезпечується примагнічування цього постійного магніту до верхньої кришки кожуха і/або до постійного магніту, яким споряджена верхня кришка кожуха, з силою, що забезпечує надійне утримування штока в крайньому верхньому положенні. 2. Пристрій для блокування ригеля замка за п. 1, який відрізняється тим, що в кожусі електромагніту виконаний крізний вертикальний проріз, в який вставлено з можливістю вертикального переміщення тіло рукоятки, при цьому довжина крізного вертикального прорізу вибрана за умови, що при переміщенні тіла рукоятки до верхнього краю прорізу шток займає задане крайнє верхнє положення, а при переміщенні тіла рукоятки до нижнього краю цього прорізу шток займає задане крайнє нижнє положення. 3. Пристрій для блокування ригеля замка за п. 1 або п. 2, який відрізняється тим, що рукоятка закріплена у верхній частині штока за допомогою різьбового з'єднання, яке утворене крізним різьбовим отвором, виконаним у верхній частині штока, і різьбовою циліндровою частиною тіла рукоятки. 4. Пристрій для блокування ригеля замка за одним з пп. 1-3, який відрізняється тим, що датчик крайнього висунутого положення ригеля встановлений з можливістю його переміщення в незакріпленому стані за допомогою торцевої поверхні ригеля при осьовому переміщенні останнього і можливістю подальшого закріплення датчика в положенні, відповідному крайньому висунутому положенню ригеля, в якому від датчика на електронний блок керування надходить сигнал про знаходження ригеля в його крайньому висунутому положенні. 5. Пристрій для блокування ригеля замка за одним з пп. 1-4, який відрізняється тим, що кожух електромагніту виконаний симетричним відносно його крізного вертикального прорізу і прикріплений до знімної запірної планки замка за допомогою гвинтів з потайними головками, встановленими в отворах знімної запірної планки замка. 8 UA 114136 C2 5 6. Пристрій для блокування ригеля замка за п. 5, який відрізняється тим, що гвинти, за допомогою яких кожух електромагніту прикріплений до знімної запірної планки замка, встановлені в крізні отвори в кожусі і виступають назовні позаду кожуха, при цьому на виступаючих ділянках гвинтів встановлена з можливістю примусового переміщення в незакріпленому положенні і подальшим закріпленням в необхідному положенні плата електронного блока керування, а датчик крайнього висунутого положення ригеля прикріплений безпосередньо до друкованої плати електронного блока керування електромагнітом. 9 UA 114136 C2 10 UA 114136 C2 11 UA 114136 C2 12 UA 114136 C2 13 UA 114136 C2 14 UA 114136 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E05B 47/02

Мітки: пристрій, блокування, замка, ригеля
