Завантажувальний патрубок гвинтового конвеєра

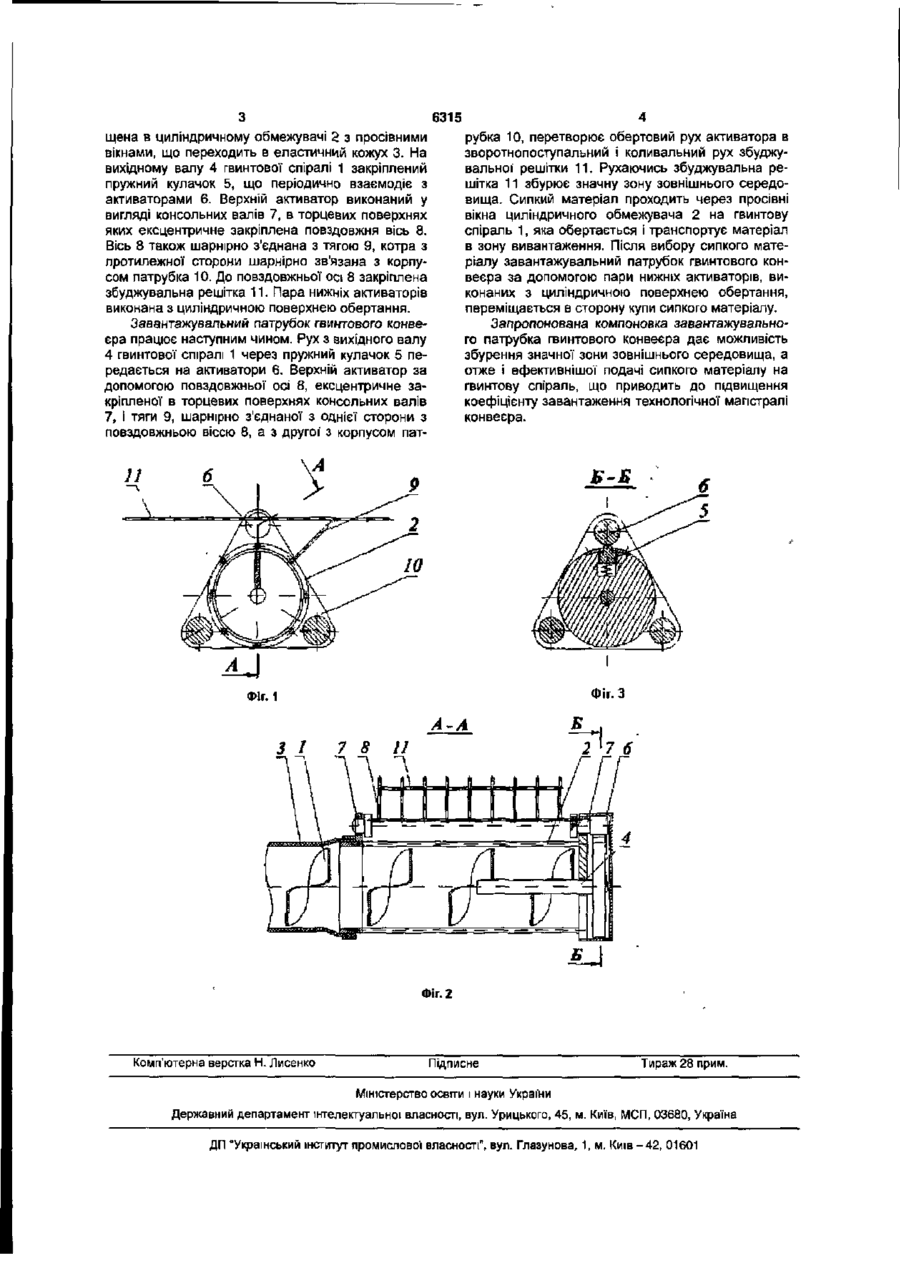

Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, а на вихідно му валу гвинтової спіралі закріплений пружний кулачок, що періодично взаємодіє з активаторами, який відрізняється тим, що верхній активатор виконаний у вигляді консольних валів, в торцевих поверхнях яких ексцентрично закріплена повздовжня вісь, яка також шарнірно з'єднана з тягою, котра з протилежної сторони шарнірно зв'язана з корпусом патрубка, а до повздовжньої осі закріплена збуджувальна решітка, причому пара нижніх активаторів виконана з циліндричною поверхнею обертання. Корисна модель відноситься до галузі сільськогосподарського і підйомно-транспортного машинобудування, а саме до гвинтових конвеєрів І може бути застосована для переміщення сипких матеріалів спіралями шнеків. Відомий завантажувальний патрубок гвинтового конвеєра [Патент України №61683А B65G33/16,33/24, Бюл. №11, 2003р.], що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, вихідний вал гвинтової спіралі пов'язаний з активними збуджуючими елементами, причому активні збуджуючі елементи виконані у вигляді пластин розташованих над зовнішньою поверхнею циліндричного обмежувача під кутом до траєкторії руху. Аналог. Недоліком відомого завантажувального патрубка гвинтового конвеєра є незначна зона збурення сипкого матеріалу. Найближчим по технічній суті є завантажувальний патрубок гвинтового конвеєра [Патент України №61435А B65G33/16,33/24, Бюл. №11, 2003р.], що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, а на вихідному валу гвинтової спіралі закріплений пружний кулачок, що періодично взаємодіє з активаторами, причому активні збуджуючі елементи виконані у вигляді роликів розташованих над зовнішньою поверхнею циліндричного обмежувача. бка гвинтового конвеєра є незначна зона збурення сипкого матеріалу. В основу корисної моделі покладена задача вдосконалення завантажувального патрубка гвинтового конвеєра, в якому введенням коливної решітки ексцентричне закріпленої на верхньому активаторі забезпечується збурення значної площі сипкого матеріалу і за рахунок цього підвищується коефіцієнт завантаження технологічної магістралі конвеєра і ВІДПОВІДНО його продуктивність. Поставлена задача вирішується за рахунок того, що в завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, а на вихідному валу гвинтової спіралі закріплений пружний кулачок, що періодично взаємодіє з активаторами, згідно корисної моделі, вводиться те, що верхній активатор виконаний у вигляді консольних валів, в торцевих поверхнях яких ексцентричне закріплена повздовжня вісь, яка також шарнірне з'єднана з тягою, котра з протилежної сторони шарнірно зв'язана з корпусом патрубка, а до повздовжньої осі закріплена збуджувальна решітка, причому пара нижніх активаторів виконана з циліндричною поверхнею обертання. Недопіком відомого завантажувального патру Завантажувальний патрубок гвинтового конвеєра зображений на Фіг.1, Фіг.2 - переріз по А-А на Фіг. 1, Фіг.З - переріз по Б-Б Фіг.2. Завантажувальний патрубок гвинтового конвеєра складається з гвинтової спіралі 1, яка розмі ю со CD 6315 щена в циліндричному обмежувачі 2 з просівними вікнами, що переходить в еластичний кожух 3. На вихідному валу 4 гвинтової спіралі 1 закріплений пружний кулачок 5, що періодично взаємодіє з активаторами 6. Верхній активатор виконаний у вигляді консольних валів 7, в торцевих поверхнях яких ексцентричне закріплена повздовжня вісь 8. Вісь 8 також шарнірно з'єднана з тягою 9, котра з протилежної сторони шарнірно зв'язана з корпусом патрубка 10. До повздовжньої осі 8 закріплена збуджувальна решітка 11. Пара нижніх активаторів виконана з циліндричною поверхнею обертання. рубка 10, перетворює обертовий рух активатора в зворотнопоступальний і коливальний рух збуджувальної' решітки 11. Рухаючись збуджувальна решітка 11 збурює значну зону зовнішнього середовища. Сипкий матеріал проходить через просівні вікна циліндричного обмежувача 2 на гвинтову спіраль 1, яка обертається і транспортує матеріал в зону вивантаження. Після вибору сипкого матеріалу завантажувальний патрубок гвинтового конвеєра за допомогою пари нижніх активаторів, виконаних з циліндричною поверхнею обертання, переміщається в сторону купи сипкого матеріалу. Запропонована компоновка завантажувального патрубка гвинтового конвеєра дає можливість збурення значної зони зовнішнього середовища, а отже і ефективнішої подачі сипкого матеріалу на гвинтову спіраль, що приводить до підвищення коефіцієнту завантаження технологічної магістралі конвеєра. Завантажувальний патрубок гвинтового конвеєра працює наступним чином. Рух з вихідного валу 4 гвинтової спіралі 1 через пружний кулачок 5 передається на активатори 6. Верхній активатор за допомогою повздовжньої осі 8, ексцентричне закріпленої в торцевих поверхнях консольних валів 7, і тяги 9, шарнірно з'єднаної з однієї сторони з повздовжньою віссю 8, а з другої з корпусом пат Б-Е Фіг. З Фіг. 1 А-А З І 7 6 Фіг. 2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
