Захисна накладка врізного замка

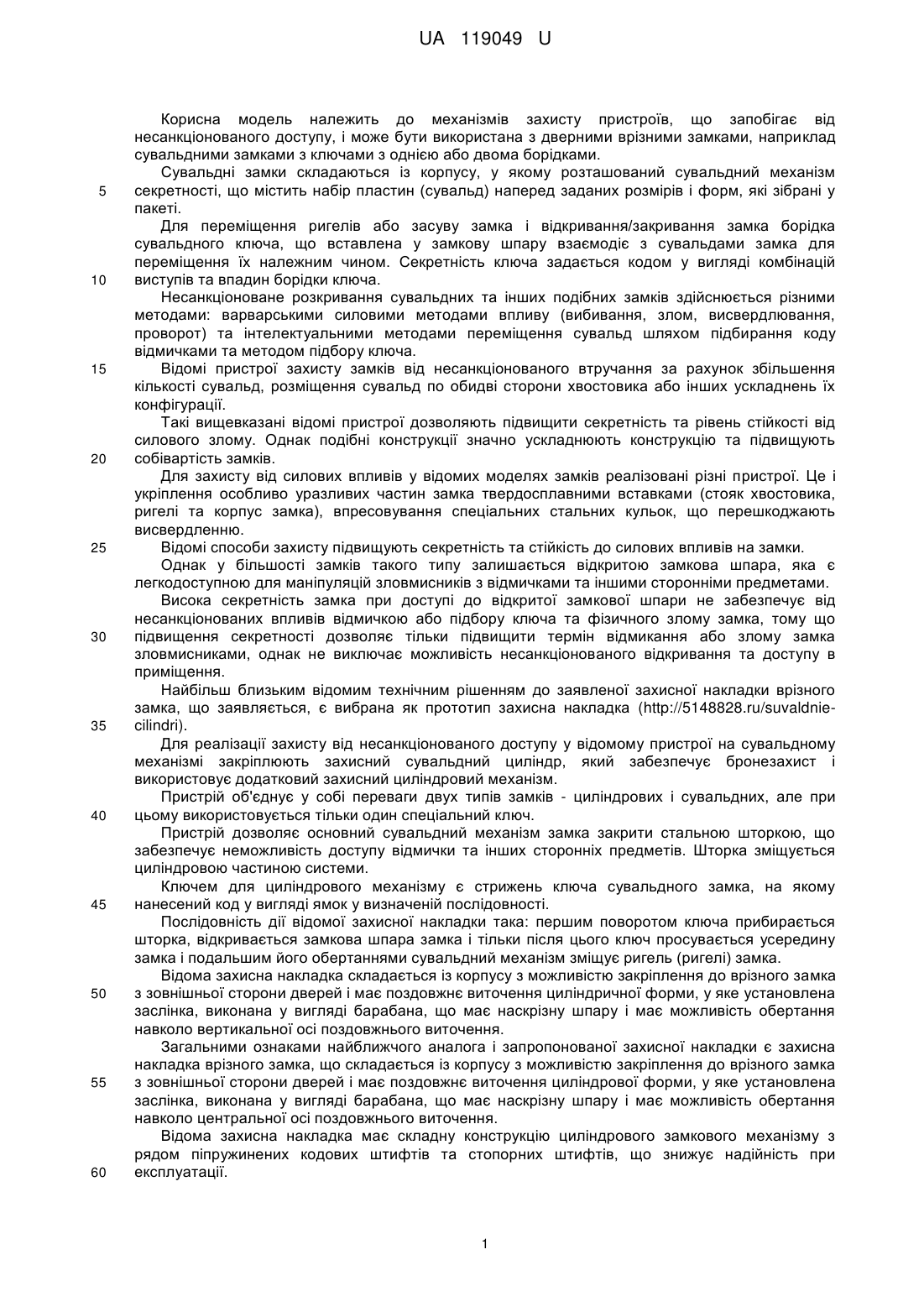

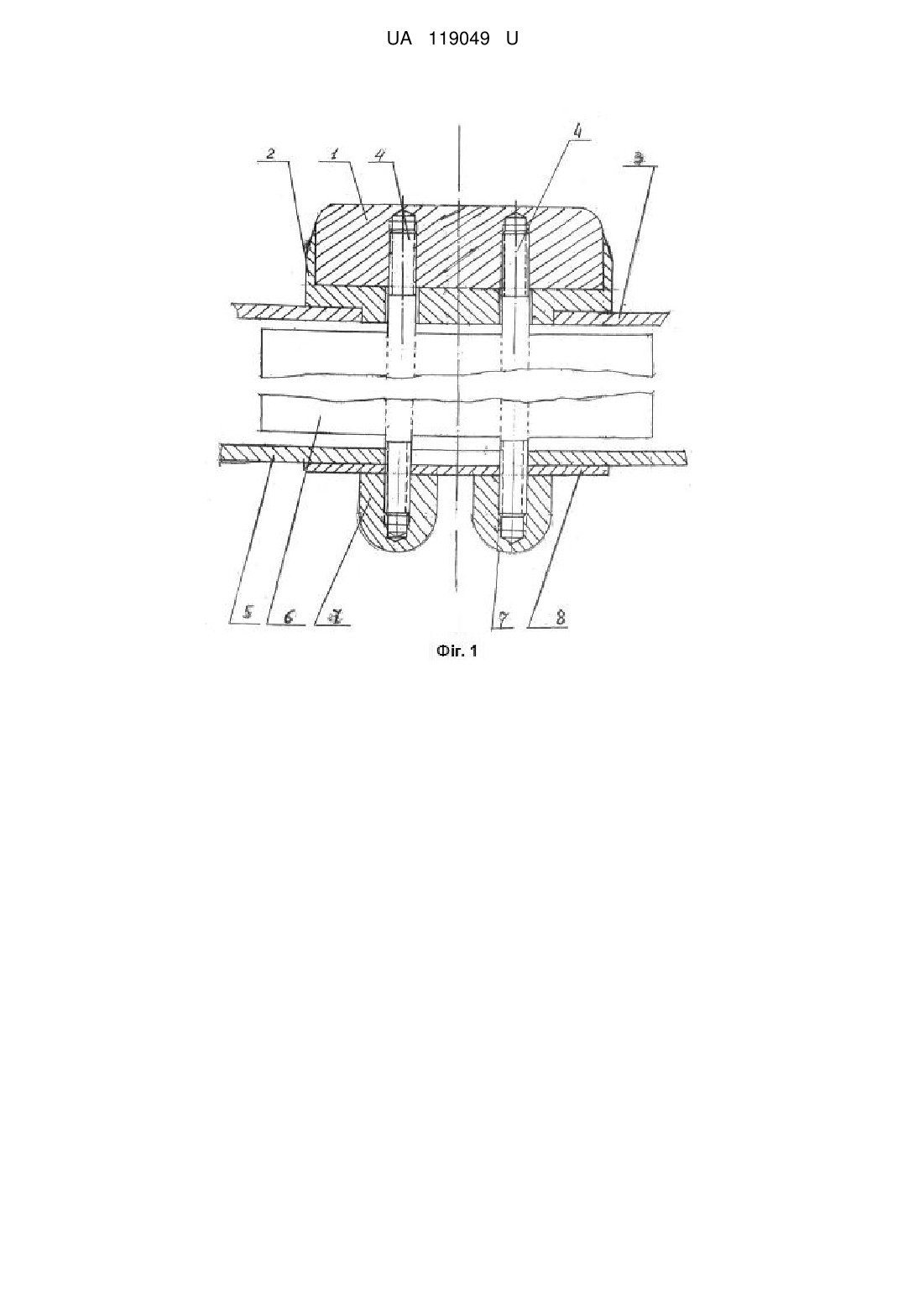

Реферат: Захисна накладка врізного замка складається із корпусу з можливістю закріплення до врізного замка з зовнішньої сторони дверей і має поздовжнє виточення циліндрової форми, у яке установлена заслінка виконана у вигляді барабана, що має наскрізну шпару для входу ключа врізного замка. Заслінка має можливість обертання навколо центральної осі поздовжнього виточення під дією ключа врізного замка з щонайменше однією борідкою. Корпус установлений на підставку закріплену до зовнішнього полотна дверей, підставка має наскрізну шпару, на поверхні підставки у зоні обертання заслінки виконаний щонайменше один виступ. У нижній частині заслінки виконаний щонайменше один паз. Заслінка має котушкоподібну форму з вибіркою у центральній частині бокової поверхні, у боковій поверхні корпусу установлений щонайменше один штифт, що виступає у зону вибірки заслінки і розміщений у секторі обертання ключа. Розміри і місцерозташування щонайменше одного штифта у тій частині, що виступає, відповідні розмірам і місцерозташуванню щонайменше одній впадини борідки ключа. UA 119049 U (54) ЗАХИСНА НАКЛАДКА ВРІЗНОГО ЗАМКА UA 119049 U UA 119049 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механізмів захисту пристроїв, що запобігає від несанкціонованого доступу, і може бути використана з дверними врізними замками, наприклад сувальдними замками з ключами з однією або двома борідками. Сувальдні замки складаються із корпусу, у якому розташований сувальдний механізм секретності, що містить набір пластин (сувальд) наперед заданих розмірів і форм, які зібрані у пакеті. Для переміщення ригелів або засуву замка і відкривання/закривання замка борідка сувальдного ключа, що вставлена у замкову шпару взаємодіє з сувальдами замка для переміщення їх належним чином. Секретність ключа задається кодом у вигляді комбінацій виступів та впадин борідки ключа. Несанкціоноване розкривання сувальдних та інших подібних замків здійснюється різними методами: варварськими силовими методами впливу (вибивання, злом, висвердлювання, проворот) та інтелектуальними методами переміщення сувальд шляхом підбирання коду відмичками та методом підбору ключа. Відомі пристрої захисту замків від несанкціонованого втручання за рахунок збільшення кількості сувальд, розміщення сувальд по обидві сторони хвостовика або інших ускладнень їх конфігурації. Такі вищевказані відомі пристрої дозволяють підвищити секретність та рівень стійкості від силового злому. Однак подібні конструкції значно ускладнюють конструкцію та підвищують собівартість замків. Для захисту від силових впливів у відомих моделях замків реалізовані різні пристрої. Це і укріплення особливо уразливих частин замка твердосплавними вставками (стояк хвостовика, ригелі та корпус замка), впресовування спеціальних стальних кульок, що перешкоджають висвердленню. Відомі способи захисту підвищують секретність та стійкість до силових впливів на замки. Однак у більшості замків такого типу залишається відкритою замкова шпара, яка є легкодоступною для маніпуляцій зловмисників з відмичками та іншими сторонніми предметами. Висока секретність замка при доступі до відкритої замкової шпари не забезпечує від несанкціонованих впливів відмичкою або підбору ключа та фізичного злому замка, тому що підвищення секретності дозволяє тільки підвищити термін відмикання або злому замка зловмисниками, однак не виключає можливість несанкціонованого відкривання та доступу в приміщення. Найбільш близьким відомим технічним рішенням до заявленої захисної накладки врізного замка, що заявляється, є вибрана як прототип захисна накладка (http://5148828.ru/suvaldniecilindri). Для реалізації захисту від несанкціонованого доступу у відомому пристрої на сувальдному механізмі закріплюють захисний сувальдний циліндр, який забезпечує бронезахист і використовує додатковий захисний циліндровий механізм. Пристрій об'єднує у собі переваги двух типів замків - циліндрових і сувальдних, але при цьому використовується тільки один спеціальний ключ. Пристрій дозволяє основний сувальдний механізм замка закрити стальною шторкою, що забезпечує неможливість доступу відмички та інших сторонніх предметів. Шторка зміщується циліндровою частиною системи. Ключем для циліндрового механізму є стрижень ключа сувальдного замка, на якому нанесений код у вигляді ямок у визначеній послідовності. Послідовність дії відомої захисної накладки така: першим поворотом ключа прибирається шторка, відкривається замкова шпара замка ітільки після цього ключ просувається усередину замка і подальшим його обертаннями сувальдний механізм зміщує ригель (ригелі) замка. Відома захисна накладка складається із корпусу з можливістю закріплення до врізного замка з зовнішньої сторони дверей і має поздовжнє виточення циліндричної форми, у яке установлена заслінка, виконана у вигляді барабана, що має наскрізну шпару і має можливість обертання навколо вертикальної осі поздовжнього виточення. Загальними ознаками найближчого аналога і запропонованої захисної накладки є захисна накладка врізного замка, що складається із корпусу з можливістю закріплення до врізного замка з зовнішньої сторони дверей і має поздовжнє виточення циліндрової форми, у яке установлена заслінка, виконана у вигляді барабана, що має наскрізну шпару і має можливість обертання навколо центральної осі поздовжнього виточення. Відома захисна накладка має складну конструкцію циліндрового замкового механізму з рядом піпружинених кодових штифтів та стопорних штифтів, що знижує надійність при експлуатації. 1 UA 119049 U 5 10 15 20 25 30 35 40 45 50 55 60 Окрім цього ключ потребує додаткового нарізання на його стержні секретів (лунок), згідно із заданим кодом, що в свою чергу потребує складного і дорогого програмного обладнання. В основу заявленої корисної моделі поставлена задача удосконалення захисної накладки врізного замка за рахунок особливостей конструкції, що забезпечує підвищення надійності при експлуатації, спрощення конструкції та зниження її собівартості при забезпеченні високого рівня секретності і стійкості до варварських силових та інтелектуальних методів впливу. Поставлена задача вирішується тим, що у захисній накладці врізного замка, що складається із корпусу з можливістю закріплення до врізного замка з зовнішньої сторони дверей і має поздовжнє виточення циліндрової форми, у яке установлена заслінка, виконана у вигляді барабана, що має наскрізну шпару для входу ключа врізного замка, заслінка має можливість обертання навколо центральної осі поздовжнього виточення під дією ключа врізного замка з щонайменше однією борідкою, згідно з корисною моделлю, корпус установлений на підставку, закріплену до зовнішнього полотна дверей, підставка має наскрізну шпару, на поверхні підставки у зоні обертання заслінки виконаний щонайменше один виступ, у нижній частині заслінки виконаний щонайменше один паз, заслінка має котушкоподібну форму з вибіркою у центральній частині бокової поверхні, у боковій поверхні корпусу установлений щонайменше один штифт, що виступає у зону вибірки заслінки і розміщений у секторі обертання ключа, причому розміри і місцерозташування щонайменше одного штифта у тій частині, що виступає, відповідні розмірам і місцерозташуванню щонайменше одній впадини борідки ключа. Представлені ознаки складають суть запропонованої захисної накладки врізного замка. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Так, запропонована захисна накладка дозволяє об'єднати у собі фактично дві замкові системи у вигляді основного врізного замка, наприклад сувальдного, та захисної накладки як додаткового замкового механізму з використанням одного ключа. Такий принцип і конструкція дозволяють закрити замкову шпару основного замка, що перекриває несанкціонований доступ відмичкам та іншим стороннім предметам. Механізм приводиться у дію шляхом введення ключа в наскрізну шпару циліндрової заслінки у вигляді барабана та подальшого обертання ключа разом з барабаном захисної накладки. Ключ, який використовується для обертання разом з барабаном, є ключем основного врізного замка, на борідках якого нанесений код у вигляді виступів та впадин. Код ключа порівнюється з кодом щонайменше одного штифта, який задається його розмірами та місцерозташуванням. Штифт (штифти) установлюють у боковій поверхні корпусу у секторах обертання ключа таким чином, що розмір та місцерозташування тієї частини штифта (штифтів), що виступає з корпусу в зону вибірки барабана, мають відповідати розмірам та місцерозташуванню впадин борідки (борідок) ключа. Якщо код ключа співпадає з кодом заданим штифтом (штифтами) після обертання ключа разом з барабаном (на 90 градусів для двоборідкового ключа або на 180 градусів одноборідкового ключа) торець ключа розміщується навпроти наскрізної шпари підставки для подальшого дотискання ключа до шпари врізного замка та його відкривання. Таким чином запропонована конструкція забезпечує підвищення надійності при експлуатації, спрощення конструкції та зниження її собівартості при забезпеченні високого рівня секретності і стійкості до варварських силових та інтелектуальних методів впливу. Дана захисна накладка для його реалізації може бути використана у дверних врізних замках, наприклад сувальдних, з одноборідковими та двоборідковими ключами. Захисна накладка може установлюватися самостійно, у зв'язці з замком або вбудована в замок, на лицьовій частині дверей або всередині самих дверей, залежно від конструкції дверей. Сукупність ознак, що приведена у формулі корисної моделі у повній мірі забезпечує можливість досягнення поставленої задачі. Нижче приводиться докладний опис запропонованої захисної накладки врізного замка з посиланнями на креслення, на яких представлено: Фіг. 1 - загальний вигляд захисної накладки у зборі з врізним замком, змонтованих до дверей (в подовжньому перерізі). Фіг. 2 - вигляд з торця з зовнішньої сторони захисної накладки у зборі. Фіг. 3 - вигляд з торця з внутрішньої сторони захисної накладки. Фіг. 4 - подовжній переріз захисної накладки врізного замка з виділеним фрагментом частини корпусу з двоборідковим ключем. Фіг. 5 - вигляд зверху з торця з зовнішньої сторони захисної накладки врізного замка. 2 UA 119049 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 6 - вигляд знизу з торця з внутрішньої сторони захисної накладки врізного замка з наскрізною шпарою під форму двоборідкового ключа. Фіг. 7 - загальний вигляд штифта. Фіг. 8 - подовжній переріз корпусу захисної накладки. Фіг. 9 - вигляд зверху корпусу. Фіг. 10 - вигляд знизу корпусу з розрізами у секторах обертання ключа. Фіг. 11 - подовжній переріз підставки. Фіг. 12 - вигляд зверху підставки. Фіг. 13 - вигляд знизу підставки. Фіг. 14 - подовжній переріз заслінки у вигляді циліндрового барабана з нарізною шпарою під форму двоборідкового ключа. Фіг. 15 - вигляд зверху заслінки. Фіг. 16 - вигляд знизу заслінки. Фіг. 17 - подовжній переріз захисної накладки врізного замка з наскрізною шпарою під одноборідковий ключ. Фіг. 18 - вигляд зверху з торця з зовнішньої сторони накладки врізного замка. Фіг. 19 - вигляд знизу з торця з внутрішньої сторони захисної накладки врізного замка з наскрізною шпарою під форму одноборідкового ключа. Фіг. 20 - фрагмент перерізу бокової стінки корпусу з ключем з однією борідкою. Фіг. 21 - подовжній переріз корпусу захисної накладки з нарізною шпарою під форму одноборідкового ключа. Фіг. 22 - вигляд зверху з торця корпусу з нарізною шпарою під форму одноборідкового ключа. Фіг. 23 - вигляд знизу з торця корпусу з нарізною шпарою під форму одноборідкового ключа з розрізами у секторах обертання ключа. Фіг. 24 - подовжній переріз підставки з нарізною шпарою під форму одноборідкового ключа. Фіг. 25 - вигляд зверху з торця підставки з нарізною шпарою під форму одноборідкового ключа. Фіг. 26 - вигляд знизу з торця підставки з нарізною шпарою під форму одноборідкового ключа. Фіг. 27 - подовжній переріз заслінки у вигляді циліндричного барабана з нарізною шпарою під форму одноборідкового ключа. Фіг. 28 - вигляд зверху заслінки з нарізною шпарою під форму одноборідкового ключа. Фіг. 29 - вигляд знизу заслінки з нарізною шпарою під форму одноборідкового ключа. Дана корисна модель пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. На Фіг. 1 зображений загальний вигляд (у перерізі) захисної накладки у зборі з врізним замком змонтованих до дверей. Захисна накладка містить циліндровий корпус 1, який установлюється на підставку 2 і закріплюється до зовнішнього полотна 3 дверей з допомогою двох шпильок 4, які проходять через зовнішнє полотно 3 і внутрішнє полотно 5 дверей і врізний замок 6. З внутрішньої сторони дверей на шпильки 4 накручуються дві ковпачкові гайки 7 з використанням притискного фланця 8 установленого на шпильки 4 між ковпачковими гайками 7 та внутрішнім полотном 5 дверей. На Фіг. 2 зображений вигляд з торця з зовнішньої сторони захисної накладки у зборі. Циліндровий корпус 1 з зовнішньої сторони має наскрізну шпару 9. На Фіг. 3 зображений вигляд з торця з внутрішньої сторони захисної накладки. На притискному фланці 8 виконана наскрізна шпара 10. На Фіг. 4 показаний подовжній переріз захисної накладки врізного замка 6 з виділеним фрагментом частини корпусу 1 з ключем 11 з двома борідками 12. Циліндровий корпус 1 має поздовжнє виточення 13 циліндрової форми, у яке установлена заслінка 14 виконана з можливістю її повороту навколо центральної осі поздовжнього виточення 13, наприклад під дією ключа 11, введеного в наскрізну шпару 9. Заслінка 14 виконана у вигляді барабана, що має котушкоподібну форму з вибіркою 15 у центральній частині бокової поверхні заслінки 14. В верхній частині заслінка 14 має циліндровий виступ 16 призначений для забезпечення можливості ручного повороту заслінки 14 для повного перекривання наскрізної шпари 9 для запобігання попадання сторонніх предметів та бруду всередину циліндрового корпусу 1 та врізного замка 6. 3 UA 119049 U 5 10 15 20 25 30 35 40 45 50 55 60 У боковій поверхні циліндрового корпусу 1 установлені штифти 17, що виступають у зону вибірки 15 заслінки 14 і розміщені у секторі обертання ключа 11, причому розміри і місцерозташування штифтів 17 у тій частині, що виступає, відповідні розмірам і місцерозташуванню впадин 18 борідок 12 ключа 11. На поверхні підставки 2 у зоні обертання заслінки 14 (барабана) виконані сферичні виступи 19, а у нижній частині заслінки 14 (барабана) виконані сферичні пази (пази) 20, причому розміри, місцерозташування та радіус кривизни сферичних виступів 19 відповідні розмірам, місцерозташуванню та радіусу кривизни сферичних пазів 20. На Фіг. 5 зображений вигляд зверху з торця з зовнішньої сторони захисної накладки врізного замка 6, де зокрема показаний приклад розміщення наскрізної шпари 9 у циліндровому корпусі 1 для введення ключа 11 з двома борідками 12. На Фіг. 6 зображений вигляд знизу з торця з внутрішньої сторони захисної накладки врізного замка 6 з наскрізною шпарою 21 підставки 2 під форму двоборідкового ключа 11. Наскрізна шпара 21 підставки 2 у зборі установлена перпендикулярно до наскрізної шпари 9 циліндрового корпусу 1 та співпадає з замковою шпарою врізного замка 6 (не показана). На Фіг. 7 зображений загальний вигляд штифта 17. Кількість штифтів 17 вибирають в залежності від вибору рівня секретності захисної накладки: чим більше штифтів 17, тим вище рівень секретності. Штифт 17 виконаний у вигляді циліндрового стрижня 22 з циліндровою головкою 23. Розміри штифтів 17 (зокрема довжину та діаметр), а також їх місцерозташування вибирають відповідно до розмірів (глибини та ширини) та місцерозташуванню впадин 18 борідок 12 двоборідкового ключа 11. На Фіг. 8 зображений подовжній переріз циліндрового корпусу 1 захисної накладки. На Фіг. 9 зображений вигляд зверху циліндрового корпусу 1 з нарізною шпарою 9 під форму двоборідкового ключа 11. На Фіг. 10 зображений вигляд знизу циліндрового корпусу 1 з розрізами у секторах обертання ключа 11. У боковій поверхні циліндрового корпусу 1 сформовані отвори 24 для розміщення штифтів 17 та отвори 25 під головки 23. Осі отворів 24 та 25 розміщуються у секторах обертання ключа 11 (для двоборідкового ключа 11 сектори обертання ключа 11 складають 90 градусів). На Фіг. 11 показаний подовжній переріз підставки 2, що служить опорою для циліндрового корпусу 1. Підставка 2 установлюється у виріз зовнішнього полотна 3 дверей і закріплюється з циліндровим корпусом 1 з допомогою гвинтових шпильок 4, введених у отвори 25 підставки 2 і зафіксованих з внутрішньої сторони дверей ковпачковими гайками 7, як описано вище (див. опис Фіг. 1). На Фіг. 12 показаний вигляд зверху підставки 2 з наскрізною шпарою 21 розташованою перпендикулярно до наскрізної шпари 9 циліндрового корпусу 1 (для варіанта використання двоборідкового ключа 11) та співпадає з наскрізною шпарою 10 притискного фланця 8 і відповідно з замковою шпарою врізного замка 6. На Фіг. 13 показаний вигляд знизу підставки 2. На Фіг. 14 зображений подовжній переріз заслінки 14 у вигляді циліндрового барабана з нарізною шпарою 26 під форму двоборідкового ключа 11. У нижній частині заслінки 14 виконані сферичні пази 20, у які входять відповідні сферичні виступи 19 розміщені на торцевій поверхні підставки 2, частина яких знята фрезою так, що частина яка залишилася призначена для фіксації двоборідкового ключа 11 при його обертанні і розміщенні торця ключа 11 напроти наскрізної шпари 21 підставки 2 та відповідно наскрізної шпари 10 притискного фланця 8 і замкової шпари врізного замка 6. На Фіг. 15 зображений вигляд зверху заслінки 14. На Фіг. 16 зображений вигляд знизу заслінки 14. На Фіг. 17 показаний подовжній переріз захисної накладки врізного замка 6 з циліндровим корпусом 27 наскрізною шпарою 28 (варіант ключа 11 з однією борідкою 12). Циліндровий корпус 27 установлений на підставку 29 з наскрізною шпарою 30. Усередині циліндрового корпусу 27 установлена циліндрова заслінка 31 з наскрізною шпарою 32. На поверхні підставки 29 у зоні обертання заслінки 31 виконаний сферичний виступ 33, а у нижній частині заслінки 31 виконаний сферичний паз 34, причому розміри, місцерозташування та радіус кривизни сферичного виступу 33 відповідні розмірам, місцерозташуванню та радіусу кривизни сферичного паза 34. Заслінка 31 виконана у вигляді барабана, що має котушкоподібну форму з вибіркою 35 у центральній частині бокової поверхні заслінки 31. 4 UA 119049 U На Фіг. 18 зображений вигляд зверху з торця з зовнішньої сторони накладки врізного замка 6. 5 10 15 20 25 30 35 40 45 50 55 60 Циліндровий корпус 27 з зовнішньої сторони має наскрізну шпару 28 виконану під форму торця ключа 11 з однією борідкою 12 врізного замка 6. На Фіг. 19 показаний вигляд знизу з торця з внутрішньої сторони захисної накладки врізного замка 6 з наскрізною шпарою 30 підставки 29 під форму одноборідкового ключа 11. Наскрізна шпара 30 підставки 29 установлена з поворотом на 180 градусів по відношенню до наскрізної шпари 28 циліндрового корпусу 27 та співпадає з замковою шпарою врізного замка 6 (не показана). На Фіг. 20 показаний фрагмент перерізу бокової стінки циліндрового корпусу 27 з ключем 11 з однією борідкою 12. На Фіг. 21 зображений подовжній переріз циліндрового корпусу 27 захисної накладки з нарізною шпарою 28 під форму одноборідкового ключа 11. З внутрішньої сторони з торця циліндрового корпусу 27 виконане подовжнє виточення 36 призначене для розміщення циліндрової заслінки 31. У бокових стінках циліндрового корпусу 27 сформовані отвори 37 для штифтів 17, які розміщені у секторі обертання ключа 11, причому розміри і місцерозташування штифтів 17 у тій частині, що виступає у зону обертання ключа 11, відповідні розмірам і місцерозташуванню впадин 18 борідки 12 ключа 11. На Фіг. 22 зображений вигляд зверху з торця циліндрового корпусу 27 з наскрізною шпарою 28 під форму одноборідкового ключа 11. На Фіг. 23 зображений вигляд знизу з торця циліндрового корпусу 27 з наскрізною шпарою 28 під форму одноборідкового ключа 11 з розрізами у секторі обертання ключа 11. На Фіг. 24 показаний подовжній переріз підставки 29 з наскрізною шпарою 30 під форму одноборідкового ключа 11. На Фіг. 25 показаний вигляд зверху з торця підставки 29 з наскрізною шпарою 30 під форму одноборідкового ключа 11. На Фіг. 26 показаний вигляд знизу з торця підставки 29 з наскрізною шпарою 30 під форму одноборідкового ключа 11. На Фіг. 27 зображений подовжній переріз заслінки 31 у вигляді циліндричного барабана з наскрізною шпарою 32 під форму одноборідкового ключа 11. На Фіг. 28 зображений вигляд зверху заслінки 31 з нарізною шпарою 32 під форму одноборідкового ключа 11. Фіг. 29 - вигляд знизу заслінки 31 з нарізною шпарою 32 під форму одноборідкового ключа 11. Циліндровий корпус 1, підставка 2 та заслінка 14 (у варіанті з використанням двоборідкового ключа 11) та відповідно циліндровий корпус 27, підставка 29 та заслінка 31 (у варіанті з використанням одноборідкового ключа 11) мають бути загартованими. Дана конструкція дозволяє зробити неможливим висвердлювання врізного замка 6, а також виключити використання для вандального злому захисної накладки "свертишем" (спеціальним пристосуванням для зламу замикаючого пристрою замку з метою зрушити ригелі в положення відчинене). Захисна накладка врізного замка 6 працює в наступному порядку. Робота захисної накладки пояснюється на прикладі використання сувальдного врізного замка 6 з ключем 11 з двома борідками 12 з подальшими вказівками особливостей для варіанта використання ключа 11 з однією борідкою 12. Захисна накладка врізного замка 6, наприклад сувальдного, установлюється з зовнішньої сторони дверей з перекриванням замкової шпари врізного замка 6. У вихідному (початковому) стані та у замкненому стані врізного замка 6 наскрізна шпара 9 циліндрового корпуса 1, наскрізна шпара 21 підставки 2, наскрізна шпара 10 притискного фланця 8 та відповідно замкова шпара врізного замка 6 перекриваються заслінкою 14, що перекриває несанкціонований доступ з використанням відмичок і інших сторонніх предметів. Вручну повертають заслінку 14, тримаючись за її циліндровий виступ 15, до повного суміщення наскрізної шпари 9 циліндрового корпуса 1 з наскрізною шпарою 26 заслінки 14. Ключ 11 з двома борідками 12 послідовно вставляють в наскрізну шпару 9 циліндрового корпуса 1 та в наскрізну шпару 26 заслінки 14 до упору торців борідок 12 ключа 11 в торець підставки 2. Ключ 11 з двома борідками 12 разом з заслінкою (барабаном) 14 повертають наприклад за годинниковою стрілкою, на 90 градусів. При цьому такий поворот можливий тільки при повному співпадінні коду ключа 11 з двома борідками 12, який задається комбінацією впадин 18, 5 UA 119049 U 5 10 15 20 25 30 35 розміщених на борідках 12 ключа 11 з кодом, який задається розмірами та місцерозташуванням штифтів 17 та повному співпадінні розмірів, місцерозташування та радіусів кривизни сферичних виступів 19 розміщених на торцевій поверхні підставки 2 з розмірами, місцерозташуванням та радіусами кривизни сферичних пазів 20, виконаних у нижній частині заслінки 14. Обертання ключа 11 з двома борідками 12 разом заслінкою 14 здійснюється на 90 градусів до упору борідок 12 ключа 11 і фіксації в частини, які оставлена на сферичних виступах 19 після фрезування. В цьому випадку торець ключа 11 з двома борідками 12 розміщується навпроти наскрізної шпари 21 підставки 2 суміщеної з наскрізною шпарою 10 притискного фланця 8 та відповідно з замковою шпарою врізного замка 6. Ключ 11 з двома борідками 12 спочатку вводять в наскрізну шпару 21 підставки 2, а потім послідовно вводять в наскрізну шпару 10 притискного фланця 8 і замкову шпару врізного замка 6 та поворотом ключа 11 відкривають/закривають врізний замок 6. При несанкціонованому доступі підібраними ключами, відмичками або іншими сторонніми предметами заслінка 14 закриває наскрізні шпари 9, 10 і 21, а також перекривають доступ до замкової шпари врізного замка 6. У варіанті використання ключа 11 з однією борідкою 12 послідовність операцій закривання/відкривання врізного замка 6 аналогічна, як і у варіанті використання ключа 11 з двома борідками 12 з тією відмінністю, що поворот ключа 11 з однією борідкою 12 для його закривання/відкривання здійснюють на 180 градусів (а не на 90 градусів, як у першому варіанті). Таким чином запропонована конструкція забезпечує підвищення надійності при експлуатації, спрощення конструкції та зниження її собівартості при забезпеченні високого рівня секретності і стійкості до варварських силових та інтелектуальних методів впливу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Захисна накладка врізного замка, що складається із корпусу з можливістю закріплення до врізного замка з зовнішньої сторони дверей і має поздовжнє виточення циліндрової форми, у яке установлена заслінка виконана у вигляді барабана, що має наскрізну шпару для входу ключа врізного замка, заслінка має можливість обертання навколо центральної осі поздовжнього виточення під дією ключа врізного замка з щонайменше однією борідкою, яка відрізняється тим, що корпус установлений на підставку закріплену до зовнішнього полотна дверей, підставка має наскрізну шпару, на поверхні підставки у зоні обертання заслінки виконаний щонайменше один виступ, у нижній частині заслінки виконаний щонайменше один паз, заслінка має котушкоподібну форму з вибіркою у центральній частині бокової поверхні, у боковій поверхні корпусу установлений щонайменше один штифт, що виступає у зону вибірки заслінки і розміщений у секторі обертання ключа, причому розміри і місцерозташування щонайменше одного штифта у тій частині, що виступає, відповідні розмірам і місцерозташуванню щонайменше одній впадини борідки ключа. 6 UA 119049 U 7 UA 119049 U 8 UA 119049 U 9 UA 119049 U 10 UA 119049 U 11 UA 119049 U 12 UA 119049 U 13 UA 119049 U 14 UA 119049 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
