Спосіб одержання полімерних сумішей з амінонітрилу і термопластичних полімерів

1. Спосіб одержання полімерних сумішей за допомогою реакції, щонайменше, одного амінонітрилу з водою в присутності термопластичних полімерів, вибраних з поліариленових етерів, поліімідоетерів, поліімідоамідів, стирольних гомо- і співполімерів, каучук-еластичних прищеплених співполімерів, етиленових співполімерів, поліамідів, одержаних з дикарбонових кислот і діамінів і їх сумішей і, при необхідності, інших поліамідоутворюючих мономерів, який включає такі стадії:

(1) реакція, щонайменше, одного амінонітрилу з водою при температурі від 90 до 400°С і тиску від 0,1 до 35106 Па, з одержанням реакційної суміші,

(2) подальше перетворення реакційної суміші при температурі від 150 до 400°С і тиску, що нижче, ніж тиск на стадії (1), при цьому температуру і тиск вибирають таким чином, що утворюються перша газова фаза і перша рідка фаза, і першу газову фазу відокремлюють від першої рідкої фази, і

(3) змішування першої рідкої фази і фази, що містить воду, при температурі від 150 до 370°С і тиску від 0,1 до 30106 Па, при цьому одержують полімерну суміш, причому, на одній або декількох стадіях додають термопластичні полімери і, при необхідності, інші поліамідоутворюючі мономери, причому, реакцію на стадії (1), проводять в присутності каталізатора – кислоти Бренстеда, що вибирають з використовуваних як каталізатори бета-цеоліту, шаруватого силікату або діоксиду титану, що складається на 70-100 мас. % з анатазу і на 0-30 мас. % з рутилу, в якому до 40 мас. % діоксиду титану може бути замінено оксидом вольфраму.

2. Спосіб згідно з п. 1, в якому реакцію на стадіях (2) і/або (3) проводять в присутності каталізатора, що являє собою кислоту Бренстеда, що вибирають з використовуваних як каталізатори бета-цеоліту, шаруватого силікату або діоксиду титану, що складається на 70-100 мас. % з анатазу і на 0-30 мас. % з рутилу, в якому до 40 мас. % діоксиду титану може бути замінено оксидом вольфраму.

3. Спосіб згідно з п. 1 або 2, який додатково включає наступну стадію:

(4) подальша конденсація полімерної суміші при температурі від 200 до 350°С і тиску, що нижче, ніж тиск на стадії (3), при цьому температуру і тиск вибирають таким чином, що утворюються друга газова фаза, що містить воду й аміак, і друга рідка фаза.

4. Спосіб одержання полімерних сумішей за допомогою реакції, щонайменше, одного амінонітрилу з водою в присутності термопластичних полімерів, вибраних з поліариленових етерів, поліімідоетерів, поліімідоамідів, стирольних гомо- і співполімерів, каучук-еластичних прищеплених співполімерів, етиленових співполімерів, поліамідів, одержаних з дикарбонових кислот і діамінів і їх сумішей і, при необхідності, інших поліамідоутворюючих мономерів, який включає такі стадії:

(1) реакція, щонайменше, одного амінонітрилу з водою при температурі від 90 до 400°С і тиску від 0,1 до 35106 Па, з одержанням реакційної суміші,

(2) подальше перетворення реакційної суміші при температурі від 150 до 400°С і тиску, що нижче, ніж тиск на стадії (1), при цьому температуру і тиск вибирають таким чином, що утворюються перша газова фаза і перша рідка фаза, і першу газову фазу відокремлюють від першої рідкої фази, і

(3) подальша конденсація першої рідкої фази при температурі від 200 до 350°С і тиску, що нижче, ніж тиск на стадії (2), при цьому температуру і тиск вибирають таким чином, що утворюються друга газова фаза, що містить воду й аміак, і друга рідка фаза, при цьому на одній або декількох стадіях додають термопластичні полімери і, при необхідності, інші поліамідоутворюючі мономери, при цьому на стадії (1) реакцію проводять в присутності каталізатора – кислоти Бренстеда, що вибирають з використовуваних як каталізатори бета-цеоліту, шаруватого силікату або діоксиду титану, що складається на 70-100 мас. % з анатазу і на 0-30 мас. % з рутилу, в якому до 40 мас. % діоксиду титану може бути замінено оксидом вольфраму.

5. Спосіб згідно з п. 4, в якому реакцію на стадіях (2) і/або (3) проводять в присутності каталізатора, що являє собою кислоту Бренстеда, що вибирають з використовуваних як каталізатори бета-цеоліту, шаруватого силікату або діоксиду титану, що складається на 70-100 мас. % з анатазу і на 0-30 мас. % з рутилу, в якому до 40 мас. % діоксиду титану може бути замінено оксидом вольфраму.

6. Спосіб згідно з одним з пп. 1-5, в якому частка амінонітрилів по відношенню до поліамідоутворюючих мономерів становить від 30 до 100 мас. %.

7. Спосіб згідно з одним з пп. 1-6, в якому частка термопластичних полімерів у реакційній суміші становить від 1 до 75 мас. % у розрахунку на всю реакційну суміш.

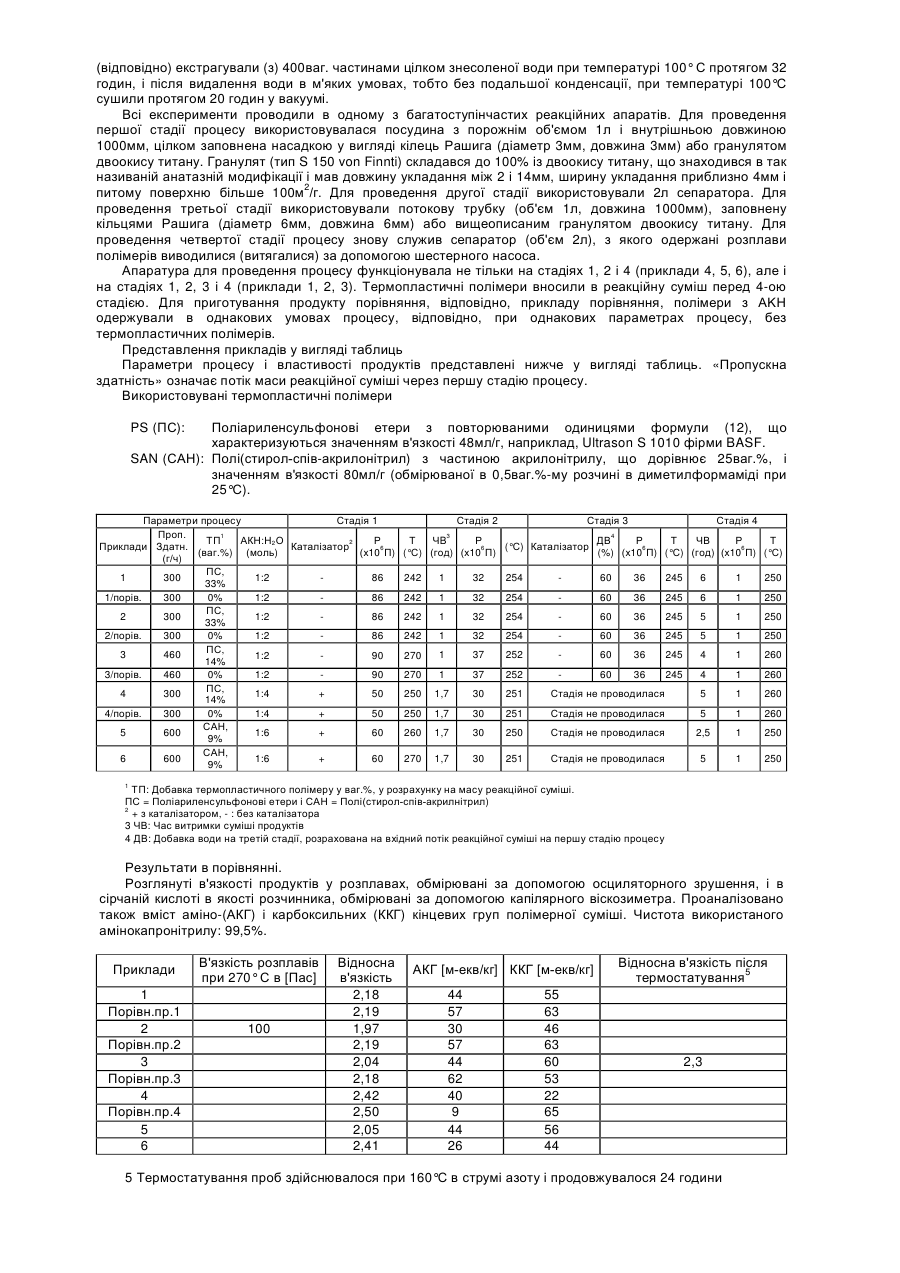

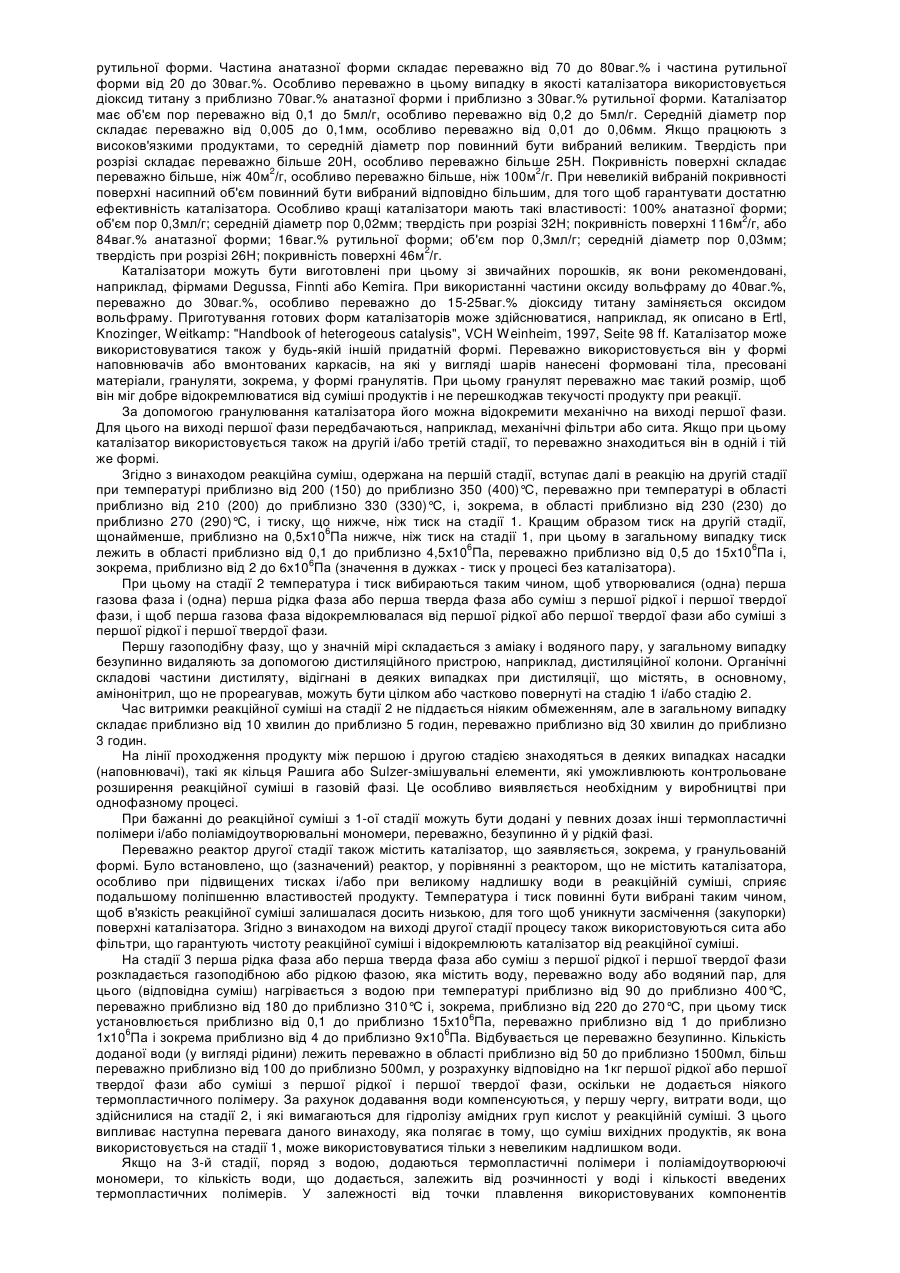

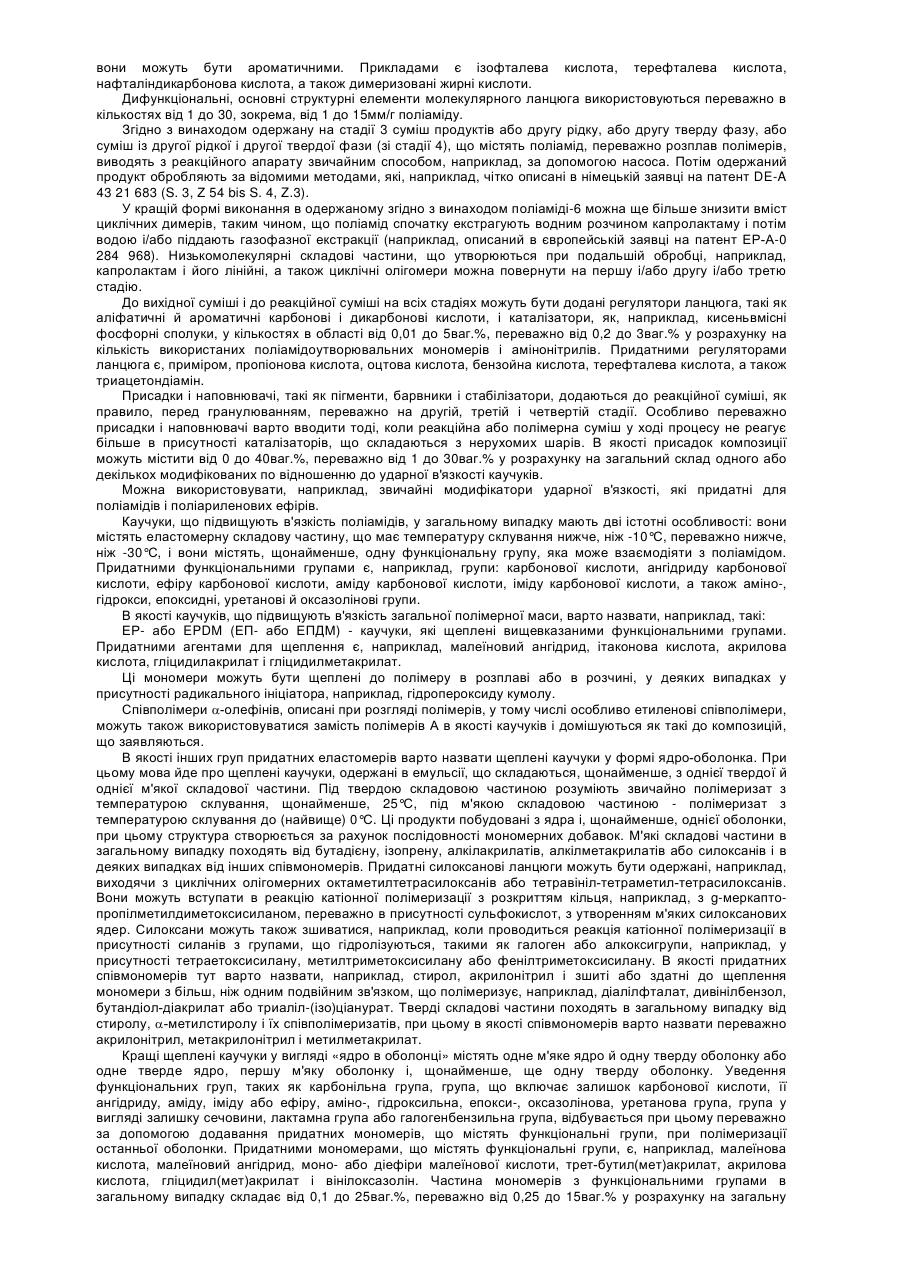

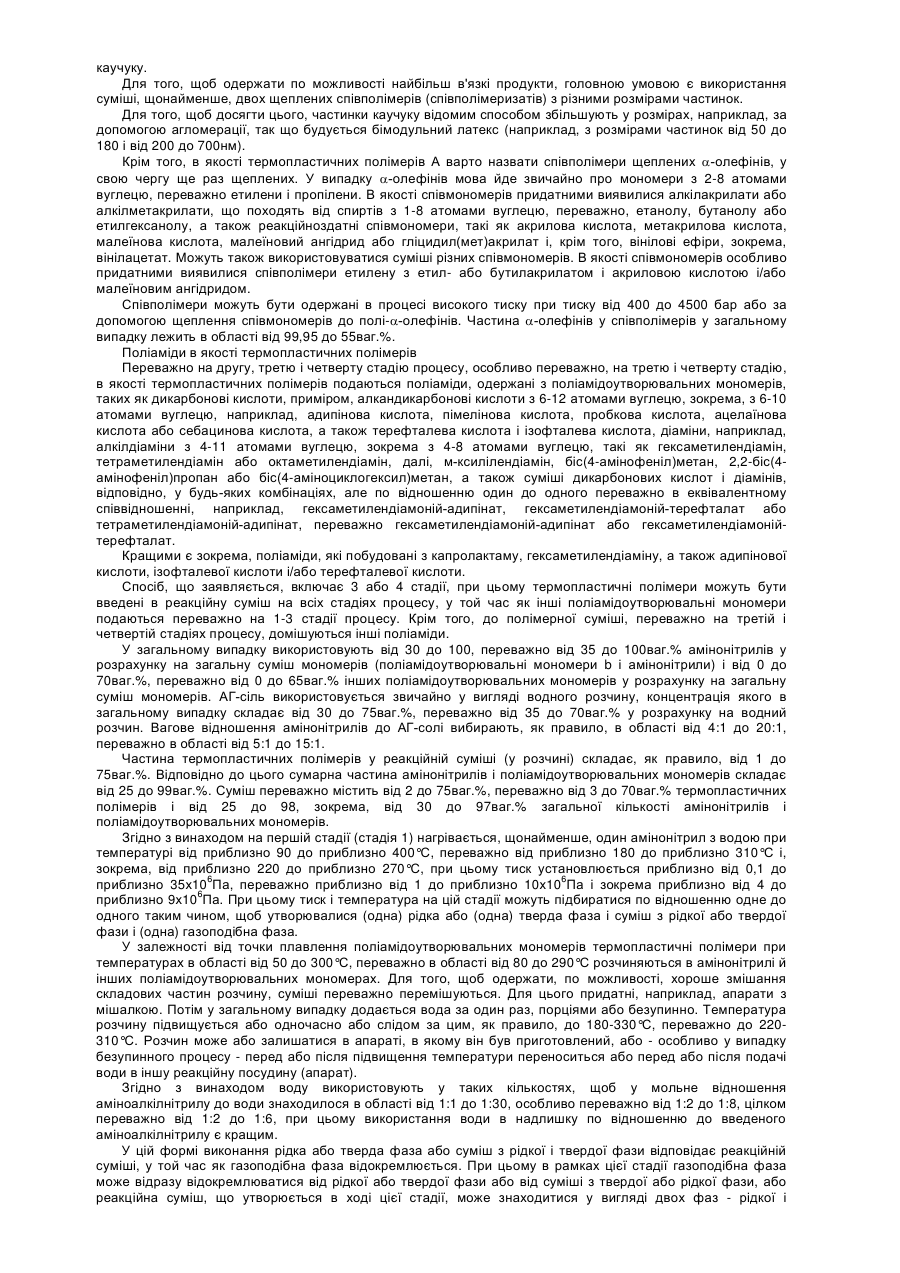

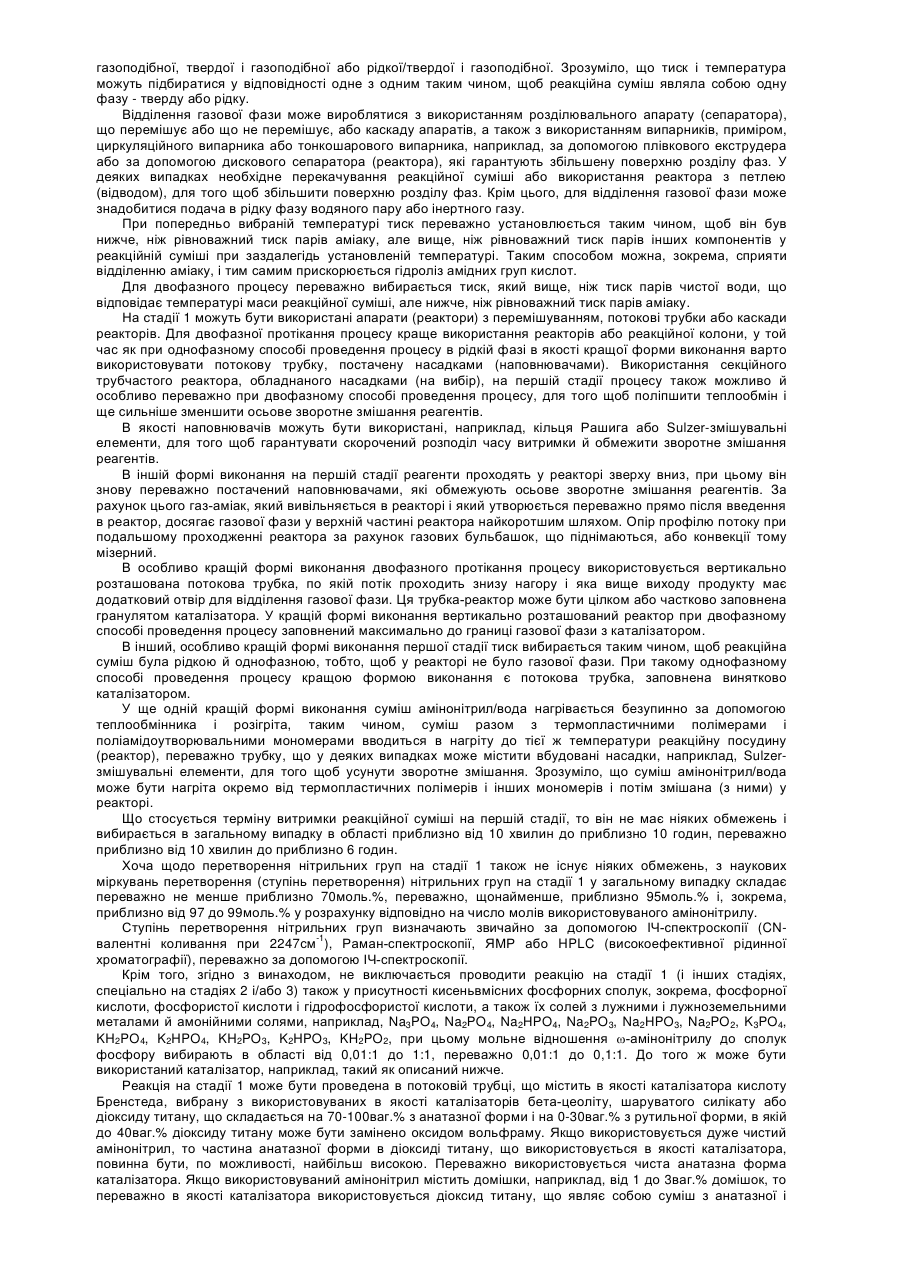

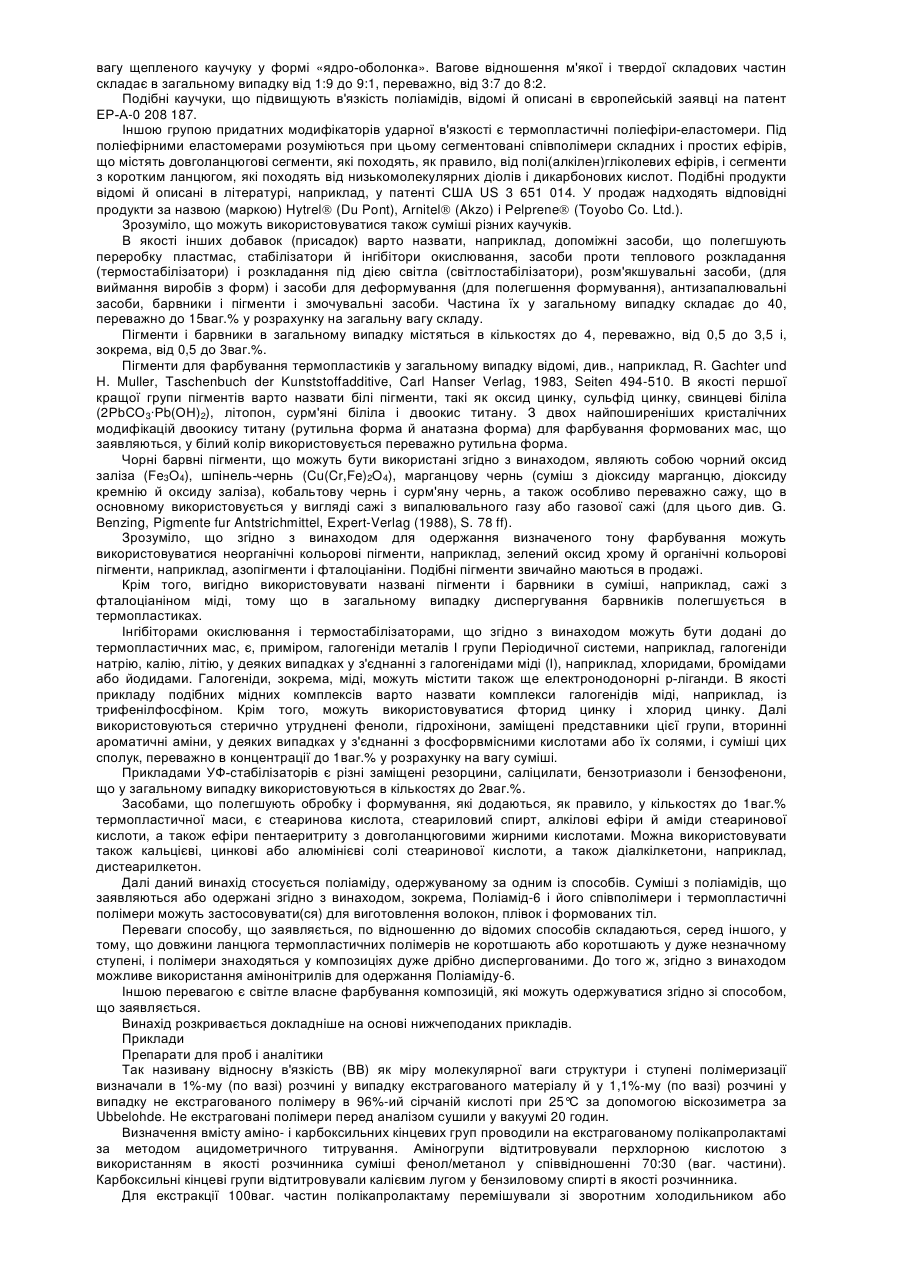

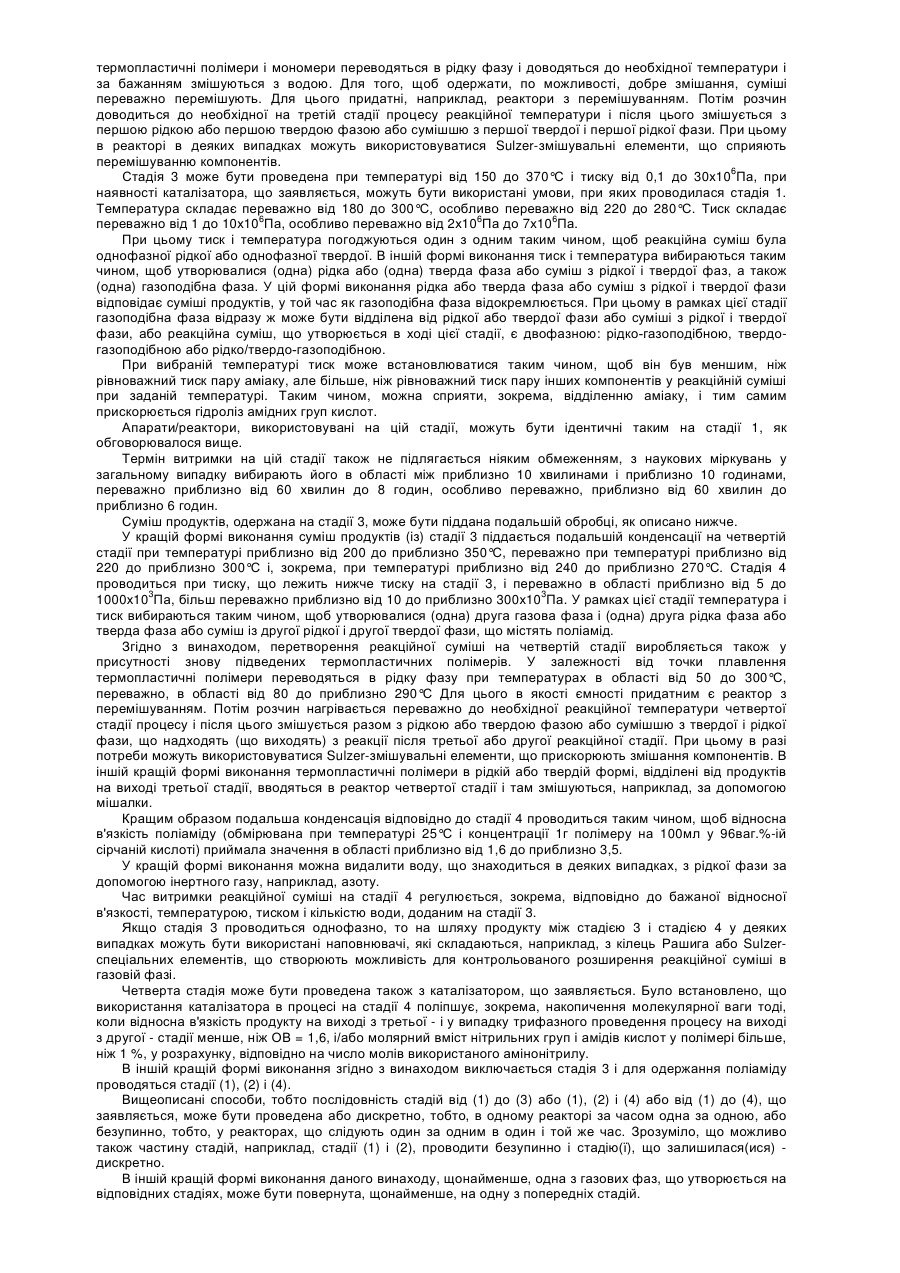

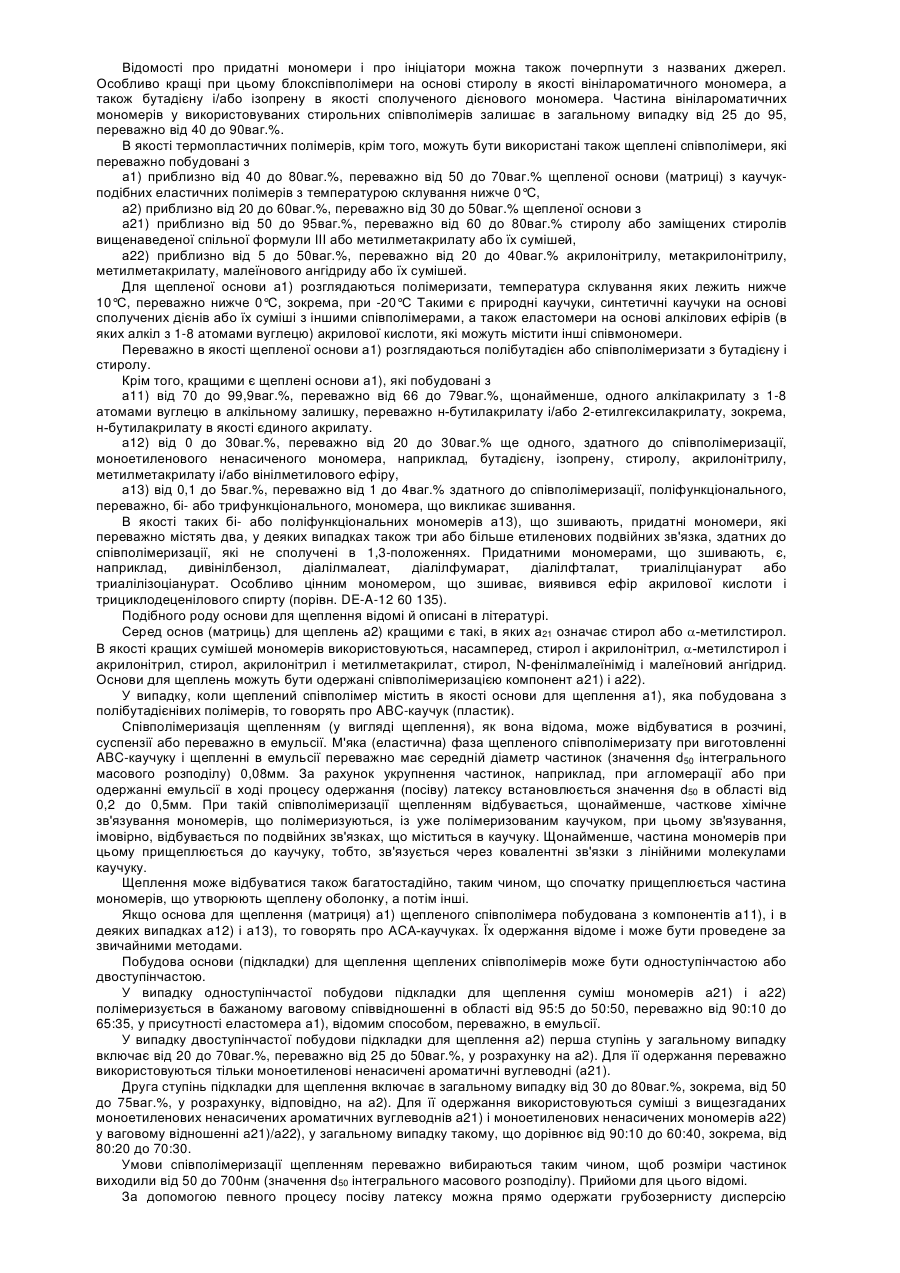

8. Спосіб згідно з одним з пп. 1-7, в якому як амінонітрил використовують -аміноалкілнітрил з алкіленовим залишком (-СН2-) з 4-12 атомами вуглецю або аміноалкіларилнітрил з 8-13 атомами вуглецю.
