Машина для обробки білизни

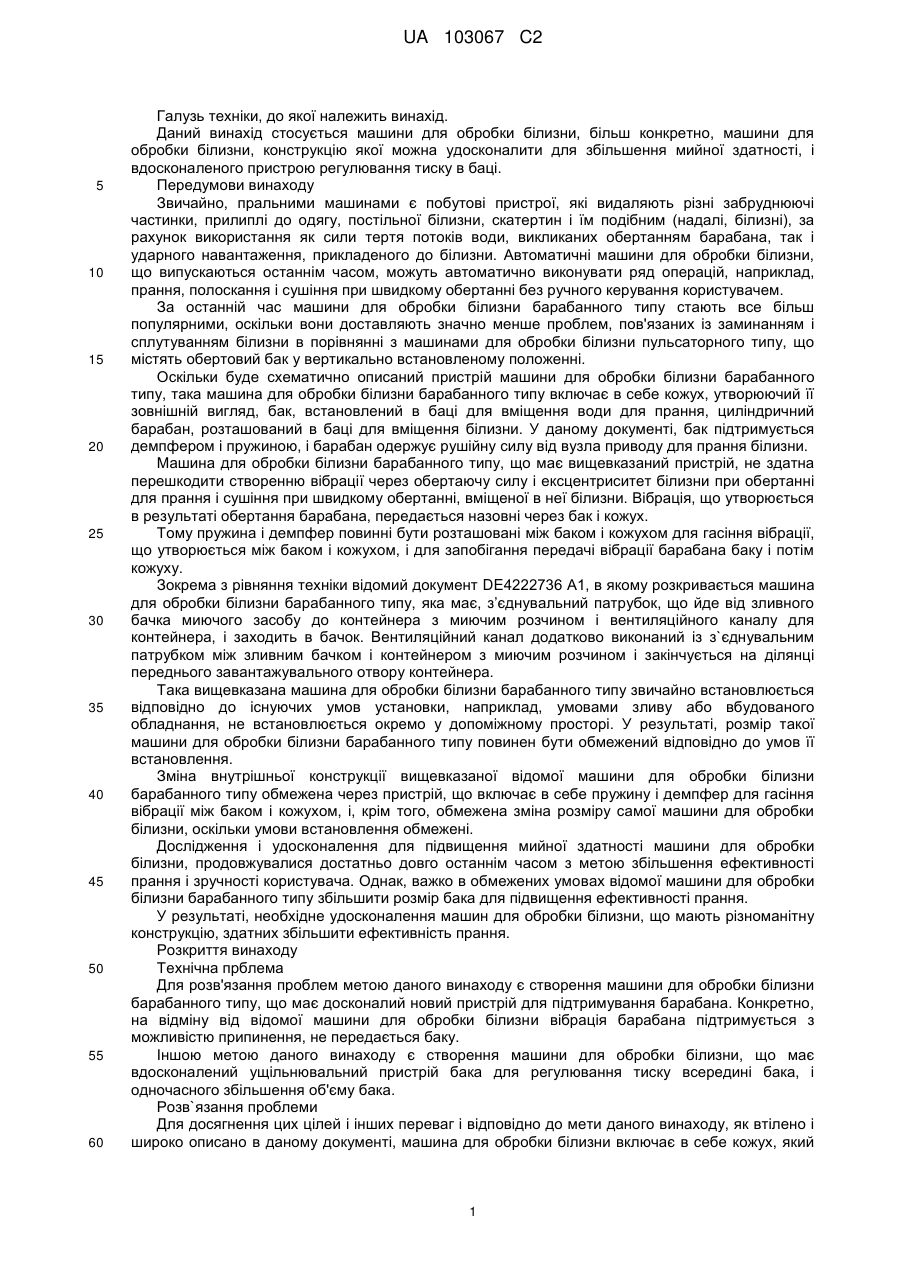

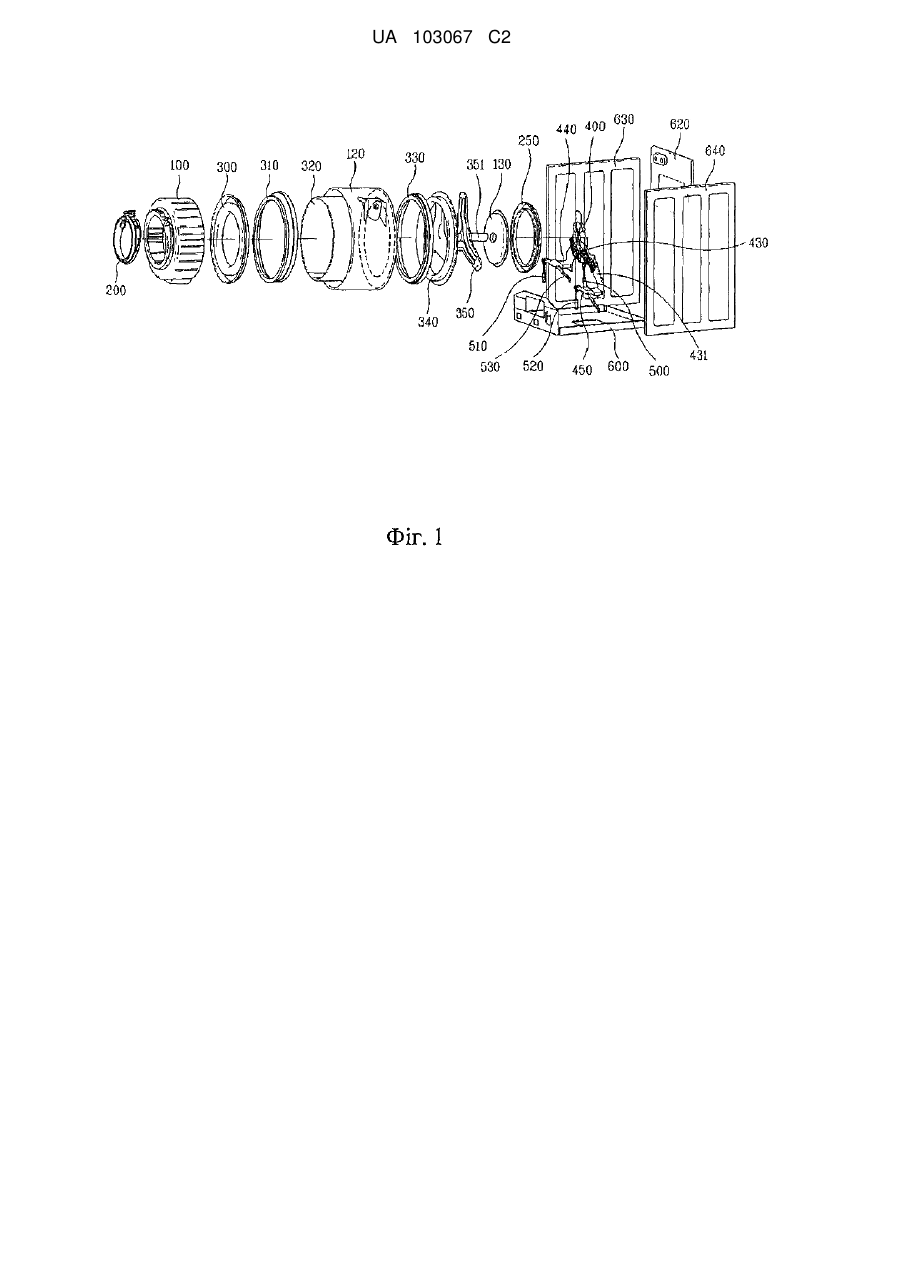

Реферат: Запропонована машина для обробки білизни, яка включає в себе кожух (600, 620, 630, 640), що утворює її зовнішній вигляд, причому кожух (600, 620, 630, 640) містить основу (600), бак (100, 120, 130), встановлений в кожусі (600, 620, 630, 640), барабан (300, 320, 340), встановлений в баці (100, 120, 130), причому барабан (300, 320, 340) здатний обертатися відносно бака (100, 120, 130), і елемент для регулювання тиску, розташований в баці (100, 120, 130), для запобігання переміщенню уперед барабана (300, 320, 340), що утворюється за рахунок різниці тиску під час обертання барабана (300, 320, 340). У результаті, машина для обробки білизни може збільшити об'єм бака (100, 120, 130) і запобігти зіткненню між барабаном (300, 320, 340) і баком (100, 120, 130) за допомогою регулювання тиску всередині бака (100, 120, 130). UA 103067 C2 (12) UA 103067 C2 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід. Даний винахід стосується машини для обробки білизни, більш конкретно, машини для обробки білизни, конструкцію якої можна удосконалити для збільшення мийної здатності, і вдосконаленого пристрою регулювання тиску в баці. Передумови винаходу Звичайно, пральними машинами є побутові пристрої, які видаляють різні забруднюючі частинки, прилиплі до одягу, постільної білизни, скатертин і їм подібним (надалі, білизні), за рахунок використання як сили тертя потоків води, викликаних обертанням барабана, так і ударного навантаження, прикладеного до білизни. Автоматичні машини для обробки білизни, що випускаються останнім часом, можуть автоматично виконувати ряд операцій, наприклад, прання, полоскання і сушіння при швидкому обертанні без ручного керування користувачем. За останній час машини для обробки білизни барабанного типу стають все більш популярними, оскільки вони доставляють значно менше проблем, пов'язаних із заминанням і сплутуванням білизни в порівнянні з машинами для обробки білизни пульсаторного типу, що містять обертовий бак у вертикально встановленому положенні. Оскільки буде схематично описаний пристрій машини для обробки білизни барабанного типу, така машина для обробки білизни барабанного типу включає в себе кожух, утворюючий її зовнішній вигляд, бак, встановлений в баці для вміщення води для прання, циліндричний барабан, розташований в баці для вміщення білизни. У даному документі, бак підтримується демпфером і пружиною, і барабан одержує рушійну силу від вузла приводу для прання білизни. Машина для обробки білизни барабанного типу, що має вищевказаний пристрій, не здатна перешкодити створенню вібрації через обертаючу силу і ексцентриситет білизни при обертанні для прання і сушіння при швидкому обертанні, вміщеної в неї білизни. Вібрація, що утворюється в результаті обертання барабана, передається назовні через бак і кожух. Тому пружина і демпфер повинні бути розташовані між баком і кожухом для гасіння вібрації, що утворюється між баком і кожухом, і для запобігання передачі вібрації барабана баку і потім кожуху. Зокрема з рівняння техніки відомий документ DE4222736 А1, в якому розкривається машина для обробки білизни барабанного типу, яка має, з’єднувальний патрубок, що йде від зливного бачка миючого засобу до контейнера з миючим розчином і вентиляційного каналу для контейнера, і заходить в бачок. Вентиляційний канал додатково виконаний із з`єднувальним патрубком між зливним бачком і контейнером з миючим розчином і закінчується на ділянці переднього завантажувального отвору контейнера. Така вищевказана машина для обробки білизни барабанного типу звичайно встановлюється відповідно до існуючих умов установки, наприклад, умовами зливу або вбудованого обладнання, не встановлюється окремо у допоміжному просторі. У результаті, розмір такої машини для обробки білизни барабанного типу повинен бути обмежений відповідно до умов її встановлення. Зміна внутрішньої конструкції вищевказаної відомої машини для обробки білизни барабанного типу обмежена через пристрій, що включає в себе пружину і демпфер для гасіння вібрації між баком і кожухом, і, крім того, обмежена зміна розміру самої машини для обробки білизни, оскільки умови встановлення обмежені. Дослідження і удосконалення для підвищення мийної здатності машини для обробки білизни, продовжувалися достатньо довго останнім часом з метою збільшення ефективності прання і зручності користувача. Однак, важко в обмежених умовах відомої машини для обробки білизни барабанного типу збільшити розмір бака для підвищення ефективності прання. У результаті, необхідне удосконалення машин для обробки білизни, що мають різноманітну конструкцію, здатних збільшити ефективність прання. Розкриття винаходу Технічна прблема Для розв'язання проблем метою даного винаходу є створення машини для обробки білизни барабанного типу, що має досконалий новий пристрій для підтримування барабана. Конкретно, на відміну від відомої машини для обробки білизни вібрація барабана підтримується з можливістю припинення, не передається баку. Іншою метою даного винаходу є створення машини для обробки білизни, що має вдосконалений ущільнювальний пристрій бака для регулювання тиску всередині бака, і одночасного збільшення об'єму бака. Розв`язання проблеми Для досягнення цих цілей і інших переваг і відповідно до мети даного винаходу, як втілено і широко описано в даному документі, машина для обробки білизни включає в себе кожух, який 1 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 утворює її зовнішній вигляд, причому кожух містить основу, бак, розташований в кожусі, барабан, встановлений з можливістю обертання в баці, і елемент для регулювання тиску, розташований в баці, для запобігання переміщенню уперед барабана, що утворюється в результаті різниці тиску під час обертання барабана. Бак включає в себе отвір, утворений на його задній ділянці, задній елемент бака, розташований в отворі, і задню прокладку, розташовану між отвором і заднім елементом бака для підтримування заднього елемента бака з можливістю обертання, і барабан може бути з'єднаний з валом, що проходить через задній елемент бака. Елементом для регулювання тиску може бути отвір для регулювання тиску, що проходить через ділянку обода отвору бака. Ділянка обода включає в себе елемент для запобігання проникненню сторонньої речовини, і отвір для регулювання тиску може бути утворений на ділянці обода і елементі для запобігання проникненню сторонньої речовини. Отвір для регулювання тиску може бути утворений вище рівня води, одержаної в баці. Отвір для регулювання тиску може включати в себе з'єднувальну трубу, з'єднану з ним, причому з'єднувальна труба зігнута вгору. Бак може включати в себе шланг для подачі води в бак, і елементом для регулювання тиску може бути труба для регулювання тиску, відгалужена від шланга для подачі води. Бак може включати в себе ділянку обода, що утворює отвір, утворений на його передній ділянці, і шланг для подачі води може бути з'єднаний з ділянкою обода, проходячи через ділянку обода. Ділянка обода може включати в себе елемент для запобігання проникненню сторонньої речовини, і шланг для подачі води може пройти через ділянку обода і елемент для запобігання проникненню сторонньої речовини. Шланг для подачі води може включати в себе лоток для мийного засобу для подачі води і мийного засобу в бак, і труба для регулювання тиску, відгалужена від шланга для подачі води, може бути з'єднана з лотком для мийного засобу. Бак може включати в себе ділянку обода, що визначає отвір, утворений на його передній ділянці, і елементом для регулювання тиску може бути виступ для регулювання тиску, що проходить від ділянки обода, причому виступ для регулювання тиску містить порожнину, утворену в ньому. Бак може додатково включати в себе лоток для мийного засобу для подачі води і мийного засобу, і виступ для регулювання тиску може включати в себе з'єднувальну трубу, що з'єднує виступ для регулювання тиску з лотком для мийного засобу. Елемент для регулювання тиску може всмоктувати зовнішнє повітря бака в барабан під час обертання барабана. У машині для обробки білизни бак може нерухомо підтримуватися або підтримуватися гнучким опорним елементом, таким як вузол підвіски. Крім того, бак може підтримуватися в проміжному положенні між нерухомою опорою і гнучкою опорою. Тобто, бак може гнучко підтримуватися вузлом підвіски або жорстко підтримуватися. Наприклад, бак може підтримуватися підвісками, підтримуватися гумовими втулками для забезпечення менш гнучкого переміщення, ніж при підтримці підвісками, або нерухомо підтримуватися за допомогою закріплення гвинтами і т. д. Що стосується іншого прикладу, випадки, в яких бак підтримується жорсткіше, ніж при підтримці вузлом підвіски, вказані нижче. По-перше, бак може бути виконаний як одне ціле з кожухом. Потім бак може підтримуватися за допомогою закріплення гвинтами, заклепками, гумовими втулками і т. д. Крім того, бак може бути зварений або з'єднаний з кожухом. У цих випадках опорні або кріпильні елементи мають більшу жорсткість, ніж жорсткість вузла підвіски відносно основного напрямку вібрації барабана. Барабан може бути збільшений в межах простору, в якому розташований бак. Тобто, бак може бути збільшений, доки його периферійна поверхня не досягне (або майже досягне) бічної стінки або бічної рами (наприклад, лівої або правої панелі кожуха), що обмежує розмір простору щонайменше в поперечному напрямку (напрямку, перпендикулярному осьовому напрямку обертового вала, коли обертовий вал розташований горизонтально). Бак може бути виконаний як одне ціле з бічними стінками кожуха. Бак може бути виконаний ближче в поперечному напрямку до стінки або рами, ніж барабан. Наприклад, бак може бути розташований від стінки або рами на відстані в 1,5 рази менше відстані барабана. За умови, що бак збільшений в поперечному напрямку, барабан також може бути збільшений в поперечному напрямку. Крім того, якщо поперечна відстань між баком і 2 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 барабаном зменшена, барабан може бути збільшений в поперечному напрямку прямо пропорційно. При зменшенні поперечної відстані між баком і барабаном, вібрація барабана в поперечному напрямку може братися до уваги. Чим слабші вібрації барабана в поперечному напрямку, тим більше збільшений діаметр барабана. Отже, вузол підвіски для зменшення вібрації барабана може бути виконаний таким чином, що жорсткість вузла підвіски в поперечному напрямку більша жорсткості вузла підвіски в інших напрямках. Наприклад, вузол підвіски може бути виконаний таким чином, що жорсткість вузла підвіски для протидії зміщенню в поперечному напрямку є найбільшою в порівнянні з жорсткістю вузла підвіски для протидії зміщенню в інших напрямках. Крім того, вузол підвіски може бути безпосередньо з'єднаний з корпусом підшипника, що підтримує обертовий вал. Тобто, корпус підшипника містить опорну ділянку для підтримування з можливістю обертання вала і виступаючу ділянку, яка проходить від опорної ділянки, і вузол підвіски закріплюється на опорній ділянці корпусу підшипника або виступаючій ділянці корпусу підшипника. Вузол підвіски може включати в себе кронштейни, що проходять в осьовому напрямку. У машині для обробки білизни з фронтальним завантаженням кронштейни можуть пройти уперед, тобто, у напрямку до дверей. Вузол підвіски може містити щонайменше дві підвіски, які розташовані на відстані одна від одної в осьовому напрямку вала. Вузол підвіски може містити підвіски, розташовані під валом для стаціонарної опори. Підтримуваний об'єкт (наприклад, барабан) підтримується підвісками для автономного розташування. Як альтернатива, вузол підвіски може містити підвіски, розташовані над валом для висячої опори. У цьому випадку підтримуваний об'єкт підтримується в підвішеному стані. Центр маси вібруючого об'єкта (наприклад, комбінація барабана, вала, корпусу підшипника і електродвигуна) може бути розташований відносно центру подовжньої довжини барабана на стороні, де розташований електродвигун. У машині для обробки білизни з фронтальним завантаженням центр маси може бути розташований за центром подовжньої довжини барабана. У цьому випадку щонайменше одна підвіска може бути розташована перед або за центром маси. Одна підвіска може бути розташована перед центром маси, а інша підвіска за центром маси. Бак може містити отвір на своїй задній ділянці. Вузол приводу може бути з'єднаний з баком гнучким елементом. Гнучкий елемент може ущільнювати між баком і вузлом приводу для запобігання витіканню води через отвір задньої ділянки бака і забезпечення переміщення вузла приводу відносно бака. Гнучкий елемент може бути виконаний з гнучкого матеріалу, який може виконувати функцію ущільнення, наприклад, матеріалу прокладки, подібного до передньої прокладки. У цьому випадку гнучкий елемент може називатися задньою прокладкою для зручності. Задня прокладка може бути з'єднана з вузлом приводу за умови, що обертання задньої прокладки щонайменше в напрямку обертання обертового вала обмежене. В одному варіанті здійснення гнучкий матеріал може безпосередньо з'єднуватися з валом. В іншому варіанті здійснення гнучкий матеріал може з'єднуватися з ділянкою корпусу підшипника. Крім того, ділянка вузла приводу, яка розташована радіально всередину задньої прокладки і, таким чином, ймовірно, піддається впливу води в баці, може бути виконана таким чином, щоб не піддаватися дії корозії, викликаної водою. Наприклад, ділянка вузла приводу може бути покрита або оточена окремим елементом, виконаним з пластмаси, таким як задній елемент бака (який буде описаний нижче). У випадку, коли ділянка вузла приводу виконана з металу, ділянка може не піддаватися безпосередньому впливу води за рахунок покриття або окремого пластмасового елемента, і, таким чином, може бути відвернута корозія даної ділянки. Крім того, кожух може бути непотрібним. Наприклад, у вбудованій машині для обробки білизни, машина для обробки білизни без кожуха може бути встановлена в просторі конструкції, оточеної стінками. Однак, навіть в цьому випадку може бути потрібна передня панель, яка утворює передню поверхню машини для обробки білизни. Сприятливі результати винаходу Даний винахід має наступні сприятливі результати. Машина для обробки білизни барабанного типу відповідно до даного винаходу має абсолютно новий пристрій для підтримування барабана. Конкретно, на відміну від відомої машини для обробки білизни вібрація барабана підтримується з можливістю припинення, не передається баку. Крім того, машини для обробки білизни може регулювати тиск всередині бака і одночасно збільшити об'єм бака. У результаті, зіткнення між барабаном і баком може бути відвернуте. Короткий опис креслень 3 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Супровідні креслення, які включені для забезпечення подальшого розуміння даного розкриття і становлять частину даної заявки, ілюструють варіанти здійснення даного розкриття і разом з описом служать для пояснення принципу даного розкриття. На кресленнях Фіг. 1 - перспективний вигляд з просторовим розділенням елементів, що ілюструє машину для обробки білизни відповідно до прикладу здійснення даного винаходу; Фіг. 2 і 3 - перспективні вигляди, що ілюструють передню частину бака машини для обробки білизни; Фіг. 4 - перспективний вигляд позаду, що ілюструє задню частину бака машини для обробки білизни; Фіг. 5 - перспективний вигляд, що ілюструє підвіску машини для обробки білизни; Фіг. 6 - вигляд в розрізі збоку, що ілюструє з'єднання між баком і підвіскою, розташоване в машині для обробки білизни; Фіг. 7 - схема, що ілюструє зміни тиску всередині бака машини для обробки білизни; Фіг. 8 - перспективний вигляд, що ілюструє елемент для регулювання тиску машини для обробки білизни відповідно до першого варіанта здійснення даного винаходу; Фіг. 9 - перспективний вигляд, що ілюструє елемент для регулювання тиску машини для обробки білизни згідно з другим варіантом здійснення даного винаходу; Фіг. 10 - перспективний вигляд, що ілюструє елемент для регулювання тиску машини для обробки білизни відповідно до третього варіанта здійснення даного винаходу; і Фіг. 11 - схема, що ілюструє зміну тиску всередині бака в машині для обробки білизни відповідно до варіантів здійснення даного винаходу. Кращий варіант здійснення винаходу Як викладено нижче, машина для обробки білизни відповідно до прикладу здійснення даного винаходу буде описана з посиланням на супровідні креслення. Посилання буде зроблене детально на конкретні варіанти здійснення даного винаходу, приклади яких проілюстровані на супровідних кресленнях. Де можливо, подібні посилальні позиції будуть використані на кресленнях для позначення подібних елементів. Фіг. 1 перспективний вигляд з просторовим розділенням елементів машини для обробки білизни відповідно до прикладу здійснення даного винаходу. Як показано на фіг. 1, машина для обробки білизни включає в себе бак, нерухомо встановлений в кожусі. Бак включає в себе передню частину 100 бака, що утворює його передню ділянку, і задню частину 120 бака, що утворює його задню ділянку. Передня частина 100 бака і задня частина 120 збираються за допомогою гвинта, і вони можуть утворити заданий простір для вміщення барабана. Бак додатково включає в себе задній елемент 130 бака, який утворює його задню ділянку, і задній елемент 130 бака з'єднується із задньою частиною бака через задню прокладку 250. Задня прокладка 250 виконана з гнучкого матеріалу, який не передає вібрацію заднього елемента 130 бака задньої частини 120 бака. Задня частина 120 бака включає в себе задню поверхню 128, і задня поверхня 128 утворює задню стінку бака разом із заднім елементом 130 бака і задньою прокладкою 250. Задня прокладка 250 з'єднується з можливістю ущільнення як із заднім елементом 130 бака, так і із задньою частиною 120 бака, відповідно, так що може бути відвернуте витікання води для прання з бака. Задній елемент 130 бака вібрує разом з барабаном під час обертання барабана. Тому задній елемент 130 бака розташований на заданій відстані від задньої частини 120 бака, достатній, щоб не стикатися із задньою частиною 120 бака. Оскільки задня прокладка 250 виконана з гнучкого матеріалу, задній елемент 130 бака може стикатися із задньою частиною 120 бака і забезпечувати відносне переміщення заднього елемента 130 бака. Задня прокладка 250 може включати в себе зморшкувату ділянку (252, див. фіг. 4), достатньо розтягувану для забезпечення такого відносного руху заднього елемента 130 бака. Елемент 200 для запобігання проникненню сторонньої речовини з'єднується з передньою ділянкою передньої частини 120 бака для запобігання застряганню сторонніх речовин між баком і барабаном. Елемент 200 для запобігання проникненню сторонньої речовини виконаний з гнучкого матеріалу і нерухомо розташований в передній частині 120 бака, і він може бути виконаний з того ж матеріалу, що і задня прокладка 250. Барабан може включати в себе передню частину 300 барабана, центральну частину 320 барабана і задню частину 340 барабана. Кульові противаги 310 і 330 встановлені на передній і задній ділянках барабана, відповідно. Задня частина 340 барабана з'єднується з хрестоподібним елементом 350, і хрестоподібний елемент 350 з'єднується з валом 351. Барабан здатний обертатися всередині бака під дією обертаючої сили, що передається через вал 351. 4 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вал 351 безпосередньо з'єднується з електродвигуном, проходячи через задній елемент 130 бака, конкретно, з ротором електродвигуна. Корпус 400 підшипника з'єднується із задньою поверхнею 128 заднього елемента 130 бака, і корпус 400 підшипника, розташований між електродвигуном і заднім елементом 130 бака підтримує з можливістю обертання вал 351. Статор електродвигуна нерухомо встановлений в корпусі 400 підшипника, і ротор оточує статор. Як згадано вище, ротор безпосередньо з'єднаний з валом 351. Електродвигуном є електродвигун із зовнішнім ротором, і він безпосередньо з'єднується з валом 351. Корпус 400 підшипника підтримується основою 600 кожуха за допомогою вузла підвіски. Вузол підвіски включає в себе три вертикальних підвіски і похилих підвіски, які підтримуються під нахилом відносно напрямку уперед/назад. Вузол підвіски з'єднується достатньо гнучко з основою 600 кожуха для забезпечення переміщення уперед/назад і праворуч/ліворуч барабана, не з'єднується нерухомо. Тобто, вузол підвіски підтримується основою кожуха достатньо гнучко для забезпечення заданого обертання відносно з'єднаної ділянки в напрямку уперед/назад і праворуч/ліворуч. Вертикальні підвіски можуть бути з'єднані з основою 600 за допомогою гумової втулки. Вертикальні підвіски виконані з можливістю гнучкого припинення вібрації барабана, і похилі підвіски виконані з можливістю гасіння вібрації. Іншими словами, вертикально встановлені підвіски вібруючої системи, що включає в себе пружину і демпфірувальний засіб, використовуються як пружина, а похило встановлені підвіски як демпфірувальний засіб. Інші елементи бака за винятком заднього елемента 130 бака встановлені нерухомо в кожусі, і вібрація барабана підтримується з можливістю припинення вузлом підвіски. Можна сказати, що опорний пристрій бака, по суті, відділений від опорного пристрою барабана, і бак не вібрує під час вібрації барабана. Як викладено нижче, кожен елемент буде описаний детально. Фіг. 2 і 3 вигляди, що ілюструють передню частину 100 бака. Передня частина 100 бака має кільцеподібну вертикальну передню поверхню, утворену на циліндричній передній ділянці, що утворює стінку заданого розміру бака. Задня ділянка циліндричної поверхні є відкритою, і множина з'єднувальних отворів 110 утворена на задній ділянці. З'єднувальні отвори 110 з'єднуються з відповідними з'єднувальними отворами (127, див. фіг. 4) задньої частини 120 бака. Ділянка 101 обода проходить уперед від внутрішньої периферійної поверхні передньої поверхні передньої частини 120 бака, і ширина ділянки 101 обода зменшується вниз від верхньої сторони ділянки 101 обода. У даному документі ділянка 191 обода може, по суті, не бути утворена в нижній частині внутрішньої периферії передньої поверхні. На ділянці 101 обода може бути утворений отвір 104 для подачі води для подачі води, отвір 103 для впускання гарячого повітря, що використовується для сушіння білизни, отвір 106 для впускання циркулюючої води, що всмоктує воду, яка циркулює за допомогою циркуляційного насоса, і отвір 105 для впускання пари, що всмоктує пару. Оскільки машина для обробки білизни відповідно до даного винаходу має конструкцію зі значно зменшеною вібрацією бака, пристрій подачі води, такий як шланг для подачі води, сушильний пристрій, такий як підвідний короб, пристрій подачі пари і пристрій подачі циркулюючої води можуть бути стійко з'єднані. Отвір 103 для впускання гарячого повітря має приблизно прямокутну форму, і він проходить вгору від ділянки 101 обода. У даному документі отвір 103 для впускання гарячого повітря необхідний в машині для обробки білизни, що має функції сушіння і прання, і він не потрібний в машині для обробки білизни, що не має функцію сушіння. Подача води, наприклад, може виконуватися на передній ділянці бака, оскільки отвір 104 для подачі води і йому подібне утворені на передній ділянці передньої частини 120 бака. Отвір 104 для подачі води і йому подібне можуть бути утворені перед переднім кінцем барабана, розташованого в баці. У результаті, вода для прання білизни може безпосередньо подаватися в барабан через отвір, утворений в барабані для завантаження білизни. Текуче середовище, що подається для обробки білизни, наприклад, вода, гаряче повітря і пара, може безпосередньо всмоктуватися у внутрішню частину барабана, так що більш ефективна обробка при пранні може бути забезпечена. Якщо мийний засіб подається через лоток для мийного засобу разом з водою для прання, мийний засіб може безпосередньо подаватися у внутрішню частину барабана, і тоді використання мийного засобу може бути зменшене так, що використання води може бути зменшене. Тому залишки мийного засобу, що накопичуються в нижній частині бака, які тільки забруднюють барабан, можуть бути зменшені. Крім того, якщо вода подається в барабан з передньої ділянки бака, вода, що подається також може мити і очищувати скло дверей (не показано). 5 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Навіть якщо гаряче повітря подається з передньої ділянки бака, потік гарячого повітря, поданий з вертикальної поверхні передньої частини 120 бака, може згинатися два рази подібно "формі", яка утворюється після того, як гаряче повітря, що проходить на передню ділянку із задньої ділянки бака, зігнеться вниз і повторно зігнеться за допомогою вертикальної поверхні бака. Тому траєкторія гарячого повітря, зігнута два рази, буде примушувати гаряче повітря пройти нерівномірно. Однак, якщо отвір 103 для впускання гарячого повітря утворений на ділянці 101 обода передньої частини 120 бака, гаряче повітря може згинатися тільки один раз у вертикальному напрямку для рівномірного і ефективного проходження. Отвір 104 для подачі води та інші елементи розташовані за центральною частиною барабана. Вода та інші текучі середовища можуть подаватися в барабан із заданої ділянки за передньою частиною барабана. Якщо воду і їй подібне необхідно подавати у внутрішню частину барабана з ділянки під передньою частиною барабана, ділянка 101 обода передньої частини 120 бака як альтернатива може бути утворена на нижній ділянці передньої поверхні. Крім того, якщо воду і їй подібне необхідно подавати в горизонтальному напрямку, ділянка 101 обода може бути утворена на центральній ділянці 103 внутрішньої периферії передньої поверхні. Тобто, форма ділянки 101 обода може бути різноманітною залежно від напрямку текучих середовищ, що подаються в барабан. Кріпильний елемент 102 утворений на передньому кінці ділянки 101 обода, і елемент 200 для запобігання проникненню сторонньої речовини закріплений на кріпильному елементі 102. Кріпильний елемент 102 проходить уперед від переднього кінця ділянки 101 обода, маючи приблизно невелику циліндричну форму, і ребро 102a утворене на зовнішній периферійній поверхні такого кріпильного елемента 102 невеликої циліндричної форми. Кріпильний елемент 102 вставляється в елемент 200 для запобігання проникненню сторонньої речовини для закріплення елемента 200 для запобігання проникненню сторонньої речовини на ньому. Елемент 200 для запобігання проникненню сторонньої речовини включає в себе встановлювальну канавку (не показана) для забезпечення вставляння невеликої циліндричної поверхні, що містить ребро 102a, в встановлювальну канавку. Передня частина 100 бака нерухомо з'єднана з передньою частиною кожуха (не показана). Для такого нерухомого з'єднання утворені кріпильні виступи 107a, 107b, 107c і 107d на передній поверхні передньої частини бака, приблизно оточуючу ділянку 101 обода. Після розташування передньої частини кожуха (не показана) в стані встановленої передньої частини 120 бака, гвинт закріплюють від напрямку уперед до напрямку назад. Отвір 105 для впускання пари може бути з'єднаний з шлангом для подачі пари. Напрямна 105a пара утворена для напрямку пари, що всмоктується в отвір 105 для впускання пари, до внутрішньої частини барабана, і напрямна 106a циркулюючої води утворена для напрямку циркулюючої води, що всмоктується через отвір 106 для впускання циркулюючої води, до внутрішньої частини барабана. Отвір 105 для впускання пари, отвір 106 для впускання циркулюючої води, напрямна 105a пара і напрямна 106a циркулюючої води виконані як одне ціле в передній частині бака. При цьому передня частина 100 бака сформована з пластмаси, і отвір 105 для впускання пари і йому подібне одержані литтям під тиском. Передня частина 100 бака з'єднується із задньою частиною 120 бака тільки для утворення простору, здатного вміщувати барабан, і передня частина бака і задня частина 120 бака закріплюються гвинтом, і для цього гвинтового з'єднання утворена множина кріпильних отворів 110 під гвинт на задній ділянці передньої частини бака в напрямку вздовж кола. Фіг. 4 вигляд, що ілюструє з'єднання між передньою частиною 100 бака, задньою частиною 120 бака, заднім елементом 130 бака і задньою прокладкою 250. Задня частина 120 бака має циліндричну форму для оточення барабана, і передня ділянка задньої частини 120 бака є відкритою, а задня ділянка задньої частини 120 бака має кільцеподібну задню поверхню 128. Передня ділянка задньої частини 120 бака з'єднана з можливістю ущільнення з передньою частиною 100 бака. Діаметр задньої поверхні 128 задньої частини 120 бака більше зовнішнього діаметра заднього елемента 130 бака, так що задня частина 120 бака має відстань достатньо велику, щоб не стикатися із задньою поверхнею 128 задньої частини 120 бака, навіть, якщо задній елемент 130 бака вібрує. Задня прокладка 250 розташована на відстані, тобто, між задньою поверхнею 128 задньої частини 120 бака і заднім елементом 130 бака. Задня прокладка 250 ущільнює ділянку між задньою частиною 120 бака і задньою поверхнею 128 задньої частини 120 бака, і задня прокладка 250 включає в себе зморшкувату ділянку 252, достатньо гнучко розтягувану, щоб не перешкоджати вібрації заднього елемента 130 бака. Отвір 121 для випускання гарячого повітря машини для обробки білизни, що має функції прання і сушіння, утворений в задній частині 120 бака. Як згадано вище, отвір 121 для 6 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 випускання гарячого повітря не потрібен в машині для обробки білизни, що має функцію прання без функції сушіння. Допоміжний елемент для нерухомої підтримки бака відносно основи може бути утворений на нижніх ділянках передньої частини 120 бака і задній частині 120 бака. Фіг. 5 - вигляд, що ілюструє вузол підвіски, закріплений на основі 600. Фіг. 6 вигляд, що ілюструє частини 100 і 120 бака, корпус 400 підшипника і вузол підвіски, з'єднані один з одним. У даному документі вузол підвіски включає в себе першу штангу 431, другу штангу 430, перший кронштейн 450 підвіски і другий кронштейн 440 підвіски. Корпус підшипника включає в себе отвір 401 для вала, утворений в його центрі, і вал 351 проходить через отвір 401 для вала. Пара підшипників 404 може бути вставлена в передній і задній кінці отвору 401 для вала, відповідно, і вал 351 підтримується з можливістю обертання підшипниками 404. Множина отворів 405 для з'єднання заднього елемента бака, відповідних наскрізним отворам заднього елемента 130 бака, може бути утворена на зовнішній ділянці отвору 401 для вала. Встановлювальна ділянка електродвигуна (не показана) утворена позаду корпусу 400 підшипника для встановлення на ньому електродвигуна. Корпус 400 підшипника з'єднаний із заднім елементом 130 бака за допомогою допоміжного кріпильного елемента, що проходить через наскрізний отвір 405. У даному документі водяне ущільнення 10 розташоване між заднім елементом 130 бака і корпусом підшипника для забезпечення газонепроникності заднього елемента бака і корпусу підшипника. Перша виступаюча ділянка 406a і друга виступаюча ділянка 406b утворені на обох протилежних ділянках корпусу підшипника в радіальному напрямку. Перша і друга штанги 431 і 430 з'єднані з першою і другою виступаючими ділянками 406a і 406b, відповідно, і перший і другий кронштейни 450 і 440 підвіски з'єднані з першою і другою штангами 431 і 430, відповідно. У даному документі перша виступаюча ділянка 406a, перша штанга 406b і перший кронштейн 450 підвіски симетричні другій виступаючій ділянці 406b, другій штанзі 430 і другому кронштейну 440 підвіски, відповідно. У даному документі перша і друга штанги 431 і 430 використовуються для урівноваження центру маси барабана з вміщеною білизною, і вони також використовуються як маса вібруючої системи, в якій вібрує барабан. Вузол підвіски включає в себе вертикальні підвіски для підвішування в напрямку уперед/назад і горизонтальні підвіски для підвішування в напрямку праворуч/ліворуч. Одна з вертикальних підвісок розташована на задній ділянці, а дві з вертикальних підвісок розташовані на передній ділянці відносно центру основи. Дві підвіски, похило встановлені в напрямку праворуч/ліворуч, розташовані на обох протилежних бічних ділянках. Вузол підвіски включає в себе першу пружину 520 циліндра, другу пружину 510 циліндра, третю пружину 500 циліндра, перший демпфер 540 циліндра і другий демпфер 530 циліндра. Пружина циліндра виконана з циліндра, поршня і пружини, встановленої між циліндром і поршнем. Оскільки вона має форму циліндра-пружини, пружина циліндра має довжину, здатну стійко змінюватися при підвішуванні. Циліндр з'єднаний з кронштейном підвіски, а поршень з'єднаний з основою. Демпфер циліндра утворює ефект загасання за допомогою використання опору тертю при переміщенні поршня всередині циліндра. Перша пружина 520 циліндра розташована між першим кронштейном 450 підвіски і основою 600. Друга пружина 510 циліндра розташована між другим кронштейном 440 підвіски і основою 600. Третя пружина 500 циліндра безпосередньо з'єднана між корпусом 400 підшипника і основою 600. Такі пружини циліндра підтримують з можливістю підвішування корпус підшипника на одній задній ділянці і двох передніх правій/лівій ділянках основи 600. Перший демпфер 540 циліндра встановлений похило між першим кронштейном 450 підвіски і задньою ділянкою основи. Другий демпфер 530 циліндра встановлений похило між другим кронштейном 440 підвіски і задньою ділянкою основи. Третя пружина 500 циліндра розташована в центрі задньої ділянки основи, а перша пружина 520 циліндра і друга пружина 510 циліндра розташовані на обох правій і лівій сторонах передньої ділянки основи. Перший демпфер 540 циліндра і другий демпфер 530 циліндра розташовані між задньою ділянкою, на якій встановлена третя пружина 500 циліндра, і передньою ділянкою, на якій встановлений перший демпфер 540 циліндра, і між задньою ділянкою та іншою передньою ділянкою, на якій встановлений другий демпфер 530 циліндра, відповідно, будучи симетричними одна одній. У даному документі пружини циліндра з'єднані з основою 600 за допомогою гумової втулки. У випадку машини для обробки білизни відповідно до даного винаходу, згаданої вище, різниця тиску виникає між внутрішньою частиною барабана і зазором, утвореним між барабаном і баком, під час обертання барабана при високих оборотах. 7 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Якщо виникає різниця тиску, виявляється, що барабан, який підтримується підвіскою, переміщується до внутрішньої сторони бака в результаті різниці тиску. Якщо переміщення уперед барабана є різким, шийка вала барабана відхиляється від вихідного центру обертання, і вал може коливатися в напрямках вгору/вниз і праворуч/ліворуч барабана. Якщо переміщуваний уперед барабан може стикатися з внутрішньою передньою поверхнею бака, то барабан може коливатися у всіх напрямках і тільки стикатися з внутрішньою периферійною поверхнею бака. Через це можуть виникнути удар або шум, зіткнення, що утворюються в результаті. Як викладено нижче, переміщення уперед барабана, що утворюється в машині для обробки білизни відповідно до даного винаходу, буде описане з посиланням на фіг. 7. Фіг. 7 принципова схема, що ілюструє зміни тиску всередині бака машини для обробки білизни. Як показано на фіг. 7, бак закріплений в кожусі, і барабан встановлений з можливістю обертання в баці, який здатний обертатися всередині бака за рахунок підвіски, заднього елемента 130 бака і задньої прокладки 250. Відповідно до даної конструкції відвернута передача вібрації, що утворюється під час обертання барабана, баку або кожуху. У цьому стані, якщо барабан обертається при високих оборотах, наприклад, під час циклу сушіння при швидкому обертанні, відцентрова сила обертання при високій швидкості барабана переміщує повітря, що міститься в барабані, в простір між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею барабана через отвори, що швидко обертаються, утворені в барабані, або зазор між барабаном і баком, тільки для обертання вздовж зовнішньої периферійної поверхні барабана. У результаті, простір всередині барабана знаходиться в стані, подібному вакууму, при якому достатньо високий тиск може утворюватися в просторі між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака. Барабан, що підтримується з можливістю обертання, прагне всмоктувати зовнішнє повітря для компенсації стану, подібного вакууму. Однак, відцентрова сила, що утворюється в результаті обертання барабана, безперервно відводить повітря з барабана в напрямку вздовж кола барабана. Через це важко всмоктувати повітря в напрямку вздовж кола барабана, так що всмоктування повітря може виконуватися через передній отвір барабана. Зазор, утворений між переднім отвором і переднім отвором бака є, по суті, невеликим, і сам бак вже ущільнений. У результаті, дуже важко всмоктувати повітря, відведене або що обертається в напрямку вздовж кола барабана під дією відцентрової сили барабана, в зазор між передньою частиною барабана і передньою частиною бака. Крім того, зазор між передньою частиною барабана і передньою частиною бака утворений достатньо вузьким, щоб запобігати застряганню білизни або сторонніх речовин в зазорі. У результаті, швидкість повітря, що всмоктується в зазор між передньою частиною барабана і передньою частиною бака, може збільшуватися і тоді тиск в зазорі між передньою частиною барабана і передньою частиною бака може меншати в порівнянні з іншими ділянками. Внутрішня частина барабана знаходиться в стані, подібному вакууму, і простір між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака знаходиться під вищим тиском, ніж внутрішня частина барабана, і зазор між передньою частиною барабана і передньою частиною бака знаходиться під нижчим тиском, ніж простір між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака. Тобто, тиск може бути утворений в порядку, вказаному нижче: внутрішня частина барабана < зазору між передньою частиною барабана і передньою частиною бака < простору між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака. Якщо такий стан тиску продовжується, низький тиск в зазорі між передньою частиною барабана і передньою частиною бака утворює зусилля, і це зусилля більше опорного зусилля підвіски, що підтримує барабан, так що барабан може переміщуватися уперед на передню ділянку бака. Конкретно, бак закріплений в кожусі відповідно до даного винаходу, і барабан вібрує. Якщо різниця тиску між внутрішньою частиною і зовнішньою частиною барабана виникає всередині бака, може утворюватися цей рух уперед барабана, що штовхається уперед. Оскільки відома машина для обробки білизни має конструкцію бака, вібруючого разом з барабаном, ця різниця тиску не може штовхати уперед барабан відносно бака. Оскільки барабан переміщується уперед, виявляється, що передня ділянка обертового барабана стикається з внутрішньою передньою ділянкою бака. Крім того, переміщення уперед барабана змінює опорний стан підвіски, і барабан буде змінювати центр обертання барабана, не буде підтримуватися відповідним чином. У результаті, барабан коливається під час обертання. 8 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для запобігання переміщенню уперед і коливання барабана, згаданий вище, елемент для регулювання тиску встановлений для стабілізації тиску між барабаном і баком, і тиску в зазорі між передньою частиною барабана і передньою частиною бака за допомогою всмоктування зовнішнього повітря з бака в барабан. Як викладено нижче, елемент для регулювання тиску для регулювання тиску в баці буде описаний детально з посиланням на відповідні креслення. З посиланням на фіг. 8 буде описаний елемент для регулювання тиску відповідно до першого варіанта здійснення даного винаходу. Елемент для регулювання тиску відповідно до першого варіанта здійснення виконаний у вигляді отвору 10 для регулювання тиску, що має форму наскрізного отвору, який утворений на ділянці 101 обода передньої частини 120 бака. Такий отвір 10 для регулювання тиску примушує зовнішню частину бака в з'єднанні з внутрішньою частиною барабана всмоктувати зовнішнє повітря в бак, так що стан, подібний вакууму, внутрішньої частини барабана може бути урівноважений. При цьому отвір 10 для регулювання тиску проходить через ділянку 101 обода і елемент 200 для запобігання проникненню сторонньої речовини, з'єднану з ділянкою 101 обода. Тобто, отвір 10 для регулювання тиску, який є каналом для повітря, що використовується для регулювання тиску, розташований для відповідності елементу 200 для запобігання проникненню сторонньої речовини, встановленому вздовж обода ділянки 101 обода. Отвір 10 для регулювання тиску утворений на ділянці 101 обода передньої частини 120 бака, розташованої на передній ділянці барабана. У результаті, зовнішнє повітря всмоктується в бак через отвір 10 для регулювання тиску, і це повітря переміщується на центральну ділянку барабана через передній отвір барабана. Іншими словами, зовнішнє повітря з бака може рівномірно всмоктуватися в барабан через отвір 10 для регулювання тиску тільки для урівноваження стану, подібного вакууму, внутрішній частині барабана, так що тиск у внутрішній частині барабана може урівноважуватися тиском між зовнішньою периферійною поверхнею барабана і зовнішньою периферійною поверхнею бака. Такий отвір 10 для регулювання тиску може бути утворений на ділянці 101 обода бака 100 при заданій висоті від нижньої частини ділянки для прийому води бака, наприклад, вищого рівня води, одержаної в баці. Хоча на кресленні не показано, з'єднувальна труба (не показана) може бути встановлена в отворі 10 для регулювання тиску, і з'єднувальна труба подовжена або зігнута вгору в з'єднанні з отвором 10 для регулювання тиску. Така з'єднувальна труба може утворювати канал для повітря, що всмоктується в бак, і вона може запобігати витіканню води, одержаної в баці, або пухирців, утворених з води, з баці. Крім того, цей отвір 10 для регулювання тиску забезпечує з'єднання зовнішньої частини з внутрішньою частиною бака. У результаті, різниця тиску у внутрішній частині барабана, просторі між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака і зазорі між передньою частиною барабана і передньою частиною бака може бути зменшена. Тому переміщення уперед барабана, що утворюється під час обертання барабана на високих оборотах, може бути відвернуте. Крім того, зіткнення барабана з баком, викликане переміщенням уперед барабана, і вібрування барабана, викликане зміною центру обертання барабана, можуть бути відвернуті. Як викладено нижче, елемент для регулювання тиску згідно з другим варіантом здійснення даного винаходу буде описаний з посиланням на фіг. 9. Як показано на фіг. 9, елементом для регулювання тиску згідно з другим варіантом здійснення може бути труба 20 для регулювання тиску, відгалужена від шланга 90 для подачі води для подачі води і мийного засобу в бак. Перед описом труби для регулювання тиску, буде описаний шланг 90 для подачі води, встановлений в передній частині 120 бака. Як показано на фіг. 9, шланг 90 для подачі води з'єднаний з лотком для мийного засобу. Шланг 90 для подачі води включає в себе криволінійну ділянку 90a, зігнуту в U-подібній формі. Якщо вода заповнена на U-подібній ділянці 90a, відвернений вихід неприємного запаху з бака назовні через лоток для мийного засобу. Шланг 90 для подачі води вставлений в отвір 104 для подачі води передньої частини 120 бака, і труба 20 для регулювання тиску, виконана з відвідної труби, відгалуженої від шланга для подачі води, утворена в шлангу 90 для подачі води. Труба 20 для регулювання тиску може бути з'єднана з лотком для мийного засобу і шлангом для подачі води. Труба 20 для регулювання тиску забезпечує з'єднання внутрішньої частини бака із зовнішньою частиною бака. Шланг 90 для подачі води не може використовуватися для забезпечення з'єднання через Uподібну ділянку 90a, заповнену водою. Без U-подібної ділянки 90a шланг 90 для подачі води 9 UA 103067 C2 5 10 15 20 25 30 35 40 45 50 55 60 може використовуватися для з'єднання внутрішньої частини барабана із зовнішньою частиною барабана. У цьому випадку вищевказана труба 20 для регулювання тиску може бути не утворена. Така труба 20 для регулювання тиску примушує зовнішнє повітря бака всмоктуватися в бак і пройти через відкритий отвір барабана і потім переміщуватися до центральної ділянки барабана. Іншими словами, зовнішнє повітря з бака всмоктується в барабан за допомогою труби 20 для регулювання тиску, і він врівноважує стан, подібний вакууму, внутрішньої частини барабана, так, що тиск внутрішньої частини барабана може компенсуватися за рахунок тиску між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака. Така труба 20 для регулювання тиску з'єднує зовнішню частину з внутрішньою частиною бака. У результаті, різниця тиску у внутрішній частині барабана, просторі між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака і зазорі між передньою частиною барабана і передньою частиною бака може бути зменшена під час обертання барабана. Крім того, переміщення уперед барабана, що утворюється під час обертання барабана на високих оборотах, може бути відвернуте. Крім того, зіткнення між барабаном, що переміщується уперед, і баком, а також вібрування барабана, викликане зміною центру обертання барабана, можуть бути відвернуті. Як викладено нижче, елемент для регулювання тиску відповідно до третього варіанта здійснення даного винаходу буде описаний з посиланням на фіг. 10. Як показано на фіг. 10, елементом для регулювання тиску відповідно до третього варіанта здійснення даного винаходу може бути виступ 30 для регулювання тиску, виступаючий від ділянки 101 обода, з'єднаної з шлангом 90 для подачі води, що подає воду і мийний засіб. Виступ 30 для регулювання тиску може включати в себе допоміжну з'єднувальну трубу (не показана), з'єднану з лотком для мийного засобу. Конкретно, отвір 104 для подачі води утворений на ділянці 101 обода передньої частини 120 бака, і виступ 30 для регулювання тиску з порожниною, утвореною в ньому, виступає для забезпечення з'єднання внутрішньої частини бака із зовнішньою частиною бака. Такий виступ 30 для регулювання тиску може бути утворений тільки для забезпечення з'єднання зовнішньої частини бака з внутрішньою частиною бака, не з'єднаний з іншими допоміжними елементами. Однак, виступ 30 для регулювання тиску може включати в себе допоміжну з'єднувальну трубу для з'єднання з лотком для мийного засобу. Виступ 30 для регулювання тиску може використовуватися для виконання тих же функцій отвору 10 для регулювання тиску, труби 20 для регулювання тиску відповідно до вищеописаних варіантів здійснення. Однак, виступ 30 для регулювання тиску дещо відрізняється від труби 20 для регулювання тиску згідно з другим варіантом здійснення. Тобто, якщо труба 20 для регулювання тиску відгалужена від отвору 104 для подачі води згідно з другим варіантом здійснення, труба для регулювання тиску закривається, тільки, щоб не виконувати функцію регулювання тиску при здійсненні подачі води через шланг 90 для подачі води. Крім того, якщо подача води здійснюється через шланг 90 для подачі води, повітря всередині бака не випускається, так що подача води не може виконуватися рівномірно. Однак, виступ 30 для регулювання тиску відповідно до третього варіанта здійснення розташований окремо від шланга 90 для подачі води, так що він може виконувати свою функцію незалежно від подачі води шланга 90 для подачі води. Такий виступ 30 для регулювання тиску примушує зовнішнє повітря з бака всмоктуватися в бак і пройти через передній отвір барабана і потім переміщуватися на центральну ділянку барабана. Іншими словами, зовнішнє повітря з бака всмоктується в барабан за рахунок виступу 30 для регулювання тиску, і він врівноважує стан, подібний вакууму, внутрішньої частини барабана, так, що тиск внутрішньої частини барабана може урівноважуватися тиском між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака. Такий виступ 30 для регулювання тиску забезпечує з'єднання зовнішньої частини з внутрішньою частиною бака. У результаті, різниця тиску у внутрішній частині барабана, просторі між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака і зазорі між передньою частиною барабана і передньою частиною бака може бути зменшена під час обертання барабана. Крім того, переміщення уперед барабана, що утворюється під час обертання барабана на високих оборотах, може бути відвернутий. Крім того, зіткнення між барабаном, що переміщується уперед, і баком, а також вібрування барабана, зумовлене зміною центру обертання барабана, можуть бути відвернуті. 10 UA 103067 C2 5 10 15 20 25 30 35 40 Отвір 10 для регулювання тиску, труба 20 для регулювання тиску і виступ 30 для регулювання тиску відповідно до вищевикладених варіантів здійснення забезпечують з'єднання внутрішньої частини бака із зовнішньою стороною бака, так що вони можуть використовуватися для плавного відкривання дверей (не показано). Тобто, в стані ущільненого бака тиск внутрішньої частини бака може відрізнятися від зовнішнього тиску дверей і тоді потрібно достатньо велике зусилля для відкриття дверей. Однак, отвір 10 для регулювання тиску, труба 20 для регулювання тиску і виступ 30 для регулювання тиску, що забезпечує з'єднання внутрішньої частини бака із зовнішньою стороною бака, можуть зменшувати різницю тиску між внутрішньою частиною бака і зовнішньою частиною бака. У результаті, відносно невелике зусилля може відкривати і закривати двері. Як викладено нижче, робота елемента для регулювання тиску машини для обробки білизни відповідно до даного винаходу буде описана з посиланням на відповідні креслення. Фіг. 11 - концептуальна схема, що ілюструє зміни тиску всередині бака. Як показано на фіг. 11, якщо виникають зміни тиску у внутрішній частині бака і між барабаном і баком під час обертання барабана, зовнішнє повітря з бака всмоктується в барабан через елемент для регулювання тиску, наприклад, отвір 10 для регулювання тиску, трубу 20 для регулювання тиску і виступ 30 для регулювання тиску, тільки для підвищення тиску внутрішньої частини барабана. Таке повітря, що всмоктується зменшує різницю між тиском між барабаном і баком і тиском внутрішньої частини барабана. У результаті, тиск всередині барабана може рівномірно розподілятися за рахунок зовнішнього повітря, що всмоктується в бак. Тому різниця між тиском внутрішньої частини барабана і тиском між зовнішньою периферійною поверхнею барабана і внутрішньою периферійною поверхнею бака може бути зменшена так, що переміщення уперед барабана може бути відвернуте. Крім того, бак машини для обробки білизни, відповідно до даного варіанта здійснення, безпосередньо закріплений на кожусі, не переміщується. У результаті, діаметр бака може бути збільшений і об'єм бака, а також барабан може бути також збільшений. Більш того тільки задана ділянка обертового барабана підтримується і, таким чином, об'єм внутрішньої частини барабана може бути збільшений в порівнянні з відомою машиною для обробки білизни, в якій обидва протилежних кінця барабана підтримуються. У результаті, кількість необхідних елементів може бути достатньо зменшена для підвищення ефективності. Більш того бак нерухомо закріплений на кожусі. Якщо вібрація або удар передаються баку, зібраному як одне ціле з кожухом, сам бак коливається в результаті вібрації або удару, і, крім того, вага кожуха прикладена до бака. У результаті, жорсткість бака може бути збільшена, і сумарна технічна віброхарактеристика машини для обробки білизни барабанного типу може бути переважно поліпшена. Фахівцям в даній галузі техніки потрібно розуміти, що можливі різні модифікації і зміни в даному винаході без відходу від суті або об'єму даного винаходу. Таким чином, мається на увазі, що даний винахід включає в себе модифікації і зміну даного винаходу за умови, що вони входять в об'єм прикладеної формули винаходу і її еквівалентів. ФОРМУЛА ВИНАХОДУ 1. Машина для обробки білизни, яка містить кожух; бак для розміщення в ньому води, який закріплений в кожусі і містить передню його частину; барабан, встановлений з можливістю обертання в баці; вузол приводу, який включає в себе вал, з'єднаний з барабаном, корпус підшипника для підтримування з можливістю обертання вала і електродвигун для обертання вала; гнучкий матеріал для запобігання витоку води з бака у напрямку до вузла приводу і забезпечення переміщення вузла приводу відносно бака, і елемент для регулювання тиску, який проходить через передню частину бака, щоб запобігати переміщенню барабана вперед, що створюється за рахунок різниці тисків під час обертання барабана, при цьому елемент для регулювання тиску втягує повітря ззовні бака в барабан при обертанні барабана. 2. Машина для обробки білизни за п. 1, в якій елемент для регулювання тиску виконаний з можливістю забезпечення проходження повітря із зовнішньої сторони бака в барабан. 3. Машина для обробки білизни за п. 1, в якій елемент для регулювання тиску розташований між передньою стороною бака і передньою стороною отвору, утвореного в барабані. 11 UA 103067 C2 4. Машина для обробки білизни за п. 2, в якій елемент для регулювання тиску включає в себе отвір для регулювання тиску, утворений в баці. 5. Машина для обробки білизни за п. 4, в якій отвір для регулювання тиску утворено на передній стороні бака. 6. Машина для обробки білизни за п. 5, в якій отвір для регулювання тиску утворено між передньою стороною бака і передньою стороною отвору, утвореного в барабані. 7. Машина для обробки білизни за п. 4, в якій отвір для регулювання тиску утворено на передній поверхні бака. 8. Машина для обробки білизни за п. 4, в якій отвір для регулювання тиску проходить через ділянку обода отвору бака. 9. Машина для обробки білизни за п. 8, в якій ділянка обода містить елемент для запобігання проникненню сторонньої речовини, і отвір для регулювання тиску утворено таким, що проходить, за допомогою ділянки обода і елемента для запобігання проникненню сторонньої речовини. 10. Машина для обробки білизни за п. 8 в якій отвір для регулювання тиску утворено вище висоти рівня води, розміщеної в баці. 11. Машина для обробки білизни за п. 8, в якій отвір для регулювання тиску містить з'єднувальну трубу, з'єднану з ним, причому з'єднувальна труба вигнута вгору. 12. Машина для обробки білизни за п. 2, в якій елемент для регулювання тиску виконаний у вигляді труби, що має задану довжину. 13. Машина для обробки білизни за п. 12, в якій бак містить шланг для подачі води в бак, і елементом для регулювання тиску є труба для регулювання тиску, відгалужена від шланга для подачі води. 14. Машина для обробки білизни за п. 12, в якій бак містить отвір для впускання гарячого повітря для подачі гарячого повітря в бак, і елементом для регулювання тиску є труба для регулювання тиску, відгалужена від отвору для впускання гарячого повітря. 15. Машина для обробки білизни за п. 13, в якій бак містить ділянку обода, що утворює отвір, утворений на його передній ділянці, і шланг для подачі води з'єднаний з ділянкою обода, проходячи через ділянку обода. 16. Машина для обробки білизни за п. 15, в якій ділянка обода містить елемент для запобігання проникненню стороннього речовини, і шланг для подачі води проходить через ділянку обода і елемент для запобіганню проникнення сторонньої речовини. 17. Машина для обробки білизни за п. 13, в якій шланг для подачі води містить лоток для мийного засобу для подачі води і мийного засобу в бак, і труба для регулювання тиску з'єднана з лотком для мийного засобу, яка відгалужена від лотка для мийного засобу. 18. Машина для обробки білизни за п. 8, в якій бак містить ділянку обода, що утворює отвір, утворений на його передній ділянці, і елементом для регулювання тиску є виступ для регулювання тиску, який проходить від ділянки обода, причому виступ для регулювання тиску містить утворену в ньому порожнину. 19. Машина для обробки білизни за п. 18, в якій бак додатково містить лоток для мийного засобу для подачі води і мийного засобу, і виступ для регулювання тиску містить з'єднувальну трубу, що з'єднує виступ для регулювання тиску з лотком для мийного засобу. 20. Машина для обробки білизни за п. 12, в якій елемент для регулювання тиску виступає у формі труби з передньої поверхні бака. 21. Машина для обробки білизни за п. 1, яка додатково містить вузол підвіски, закріплений на корпусі підшипника. 12 UA 103067 C2 13 UA 103067 C2 14 UA 103067 C2 15 UA 103067 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
