Машина для обробки білизни (варіанти)
Номер патенту: 99563
Опубліковано: 27.08.2012
Автори: Квон Іг Геун, Моон Сук Юн, Лі Донг Іл, Сонг Дзунг Тає, Кім Соо Бонг
Формула / Реферат
1. Машина для обробки білизни, що містить:
корпус, що має основу,
бак для утримування в ньому води для прання,
барабан, встановлений в баці,
вузол підвіски для пружного підтримування барабана, і
вузол опор, передбачений на основі, для підтримування вертикальної ваги бака,
при цьому підтримування бака здійснюється за допомогою вузла опор на ободовій поверхні незалежно від підтримування барабана.
2. Машина для обробки білизни за п. 1, в якій бак підтримується щонайменше в трьох точках на ободовій поверхні.
3. Машина для обробки білизни за п. 1, в якій бак додатково підтримується на поверхні передньої або задньої стінки.
4. Машина для обробки білизни за п. 1, в якій бак підтримується як автономний.
5. Машина для обробки білизни за п. 1, в якій вузол опор містить передній підтримуючий засіб, встановлений на передній стороні основи, для підтримування передньої сторони бака, і задній підтримуючий засіб, встановлений на задній стороні основи, для підтримування задньої сторони бака.
6. Машина для обробки білизни за п. 5, в якій бак виконаний з переднім посадочним виступом, який виступає вниз з передньої нижньої ділянки бака, а передній підтримуючий засіб виконаний з передньою посадочною виїмкою, в яку саджають передній посадочний виступ.
7. Машина для обробки білизни за п. 6, в якій передній посадочний виступ має клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника, а передня посадочна виїмка має форму перевернутого трикутника, що відповідає формі посадочного виступу.
8. Машина для обробки білизни за п. 7, в якій на одній стороні посадочної виїмки виконаний кріпильний отвір для забезпечення проходження кріпильної деталі через цей кріпильний отвір, а на одній стороні посадочного виступу в положенні, що відповідає кріпильному отвору, виконана кріпильна виїмка для забезпечення закріплення кріпильної деталі в кріпильну виїмку.
9. Машина для обробки білизни за п. 5, в якій бак виконаний із задньою посадочною виїмкою, що заглиблюється доверху від задньої нижньої ділянки бака, а задній підтримуючий засіб виконаний із заднім опорним виступом, що саджається в задню посадочну виїмку.
10. Машина для обробки білизни за п. 9, в якій задня посадочна виїмка має циліндричну форму, а задній опорний виступ забезпечений циліндричною опорою, виконаною з пружного матеріалу, причому циліндрична опора посаджена в задній посадочній виїмці для підтримування бака.
11. Машина для обробки білизни за п. 5, в якій бак забезпечений посадочним виступом і посадочною виїмкою, відповідно виконаними на передній і задній нижній ділянках бака, а передній підтримуючий засіб і задній підтримуючий засіб забезпечені посадочною виїмкою і опорним виступом, що зчленовується з посадочним виступом і посадочною виїмкою, відповідно.
12. Машина для обробки білизни за п. 11, в якій посадочний виступ має клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника, посадочна виїмка має форму інвертованого трикутника, що відповідає формі посадочного виступу.
13. Машина для обробки білизни за п. 12, в якій на одній стороні посадочної виїмки виконаний кріпильний отвір для забезпечення проходження кріпильної деталі через цей кріпильний отвір, а на одній стороні посадочного виступу в положенні, що відповідає кріпильному отвору, виконана кріпильна виїмка для забезпечення закріплення кріпильної деталі в кріпильну виїмку.
14. Машина для обробки білизни за п. 11, в якій посадочна виїмка має циліндричну форму, а опорний виступ має циліндричну опору, виконану з пружного матеріалу, причому циліндрична опора посаджена в посадочній виїмці для підтримування бака.
15. Машина для обробки білизни за п. 1, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, і пружний матеріал для запобігання витіканню води, що знаходиться всередині барабана, до вузла приводу і забезпечення переміщення вузла приводу відносно бака.
16. Машина для обробки білизни за п. 1, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, при цьому вузол підвіски прикріплений до коробки підшипників.
17. Машина для обробки білизни, що містить:
корпус, що визначає зовнішній вигляд, причому корпус має основу,
бак, нерухомо встановлений в корпусі,
барабан, який встановлений з можливістю обертання в баці і має виконаний на його передній стороні отвір, через який білизна завантажується в барабан,
обертовий вал, що проходить через бак від задньої стінки барабана,
коробку підшипників, з'єднану з обертовим валом, і
кронштейн амортизатора для амортизованого підтримування коробки підшипників відносно основи,
передній підтримуючий засіб, встановлений на передній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, і
задній підтримуючий засіб, встановлений по центру на задній стороні основи, для підтримування вертикальної ваги бака.
18. Машина для обробки білизни, що містить:
корпус, що надає зовнішнього вигляду, причому корпус містить основу,
бак, нерухомо встановлений в корпусі,
барабан, який встановлений з можливістю обертання в баці і має на своїй передній стороні отвір, через який білизна завантажується в барабан,
обертовий вал, що проходить через бак від задньої стінки барабана,
коробку підшипників, з'єднану з обертовим валом, і
кронштейн амортизатора для амортизованого підтримування коробки підшипників відносно основи,
передній підтримуючий засіб, встановлений по центру на передній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, і
задній підтримуючий засіб, встановлений по центру на задній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, причому задній підтримуючий засіб має таку ж форму, як передній підтримуючий засіб.
19. Машина для обробки білизни, що містить:
корпус, що визначає зовнішній вигляд, причому корпус має основу,
бак, нерухомо встановлений в корпусі,
барабан, який встановлений з можливістю обертання в баці і має на своїй передній стороні отвір, через який білизна завантажується в барабан,
вузол підвіски для пружного підтримування барабана, і
множину підтримуючих засобів, встановлених на основі таким чином, що підтримуючі засоби розташовані зовні бака і під ним для підтримування вертикальної ваги бака.
20. Машина для обробки білизни за п. 19, в якій корпус містить множину кришок корпусу, що охоплюють зовнішню ободову поверхню основи, а підтримуючі засоби нерухомо встановлені на основу і відповідні внутрішні поверхні кришок корпусу.
21. Машина для обробки білизни за п. 19, в якій множина опорних ребер сформована на нижній ділянці зовнішньої ободової поверхні бака таким чином, що ці опорні ребра виступають горизонтально, а підтримуючі засоби відповідно підтримують ці опорні ребра.
22. Машина для обробки білизни за п. 19, в якій на кінці кожного з опорних ребер сформований виступ, що вводиться в зачеплення, а на кінці кожного з підтримуючих засобів сформована виїмка, яка вводиться в зачеплення, що приймає виступ, який вводиться в зачеплення, відповідного одного з опорних ребер, і тим самим обмежує опорне положення відповідного опорного ребра.
23. Машина для обробки білизни за п. 19, в якій кожен з підтримуючих засобів забезпечений зчленовуючим ребром, виконаним на кінці підтримуючого засобу, причому зчленовуюче ребро має зчленовуючий отвір, а на кінці кожного з опорних ребер виконаний кріпильний отвір для забезпечення закріплення кріпильної деталі в цей кріпильний отвір після проходження через зчленовуючий отвір відповідного кінця підтримуючих засобів.
24. Машина для обробки білизни за п. 19, в якій корпус містить ліву і праву панелі, а також передню і задню панелі, які надають зовнішнього вигляду, а підтримуючі засоби підтримуються кутами, обмеженими за допомогою згаданих панелей, знаходячись в щільному контакті з цими кутами, відповідно.
25. Машина для обробки білизни за п. 19, що додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, і пружний матеріал для запобігання витіканню води, що знаходиться всередині барабана, до вузла приводу і забезпечення переміщення вузла приводу відносно бака.
26. Машина для обробки білизни за п. 19, що додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, при цьому вузол підвіски прикріплений до коробки підшипників.
27. Машина для обробки білизни, що містить:
корпус, який визначає зовнішній вигляд, причому корпус має основу,
бак, нерухомо встановлений в корпусі,
барабан, який встановлений з можливістю обертання в баці і має на своїй передній стороні отвір, через який білизна завантажується в барабан,
вузол підвіски для пружного підтримування барабана,
множину підтримуючих засобів, встановлених на основі таким чином, що ці підтримуючі засоби розташовані між центром основи і зовнішньою поверхнею бака і під ним, для підтримування вертикальної ваги бака.
28. Машина для обробки білизни за п. 27, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, і пружний матеріал для запобігання витіканню води, що знаходиться всередині барабана, до вузла приводу і забезпечення переміщення вузла приводу відносно бака.
29. Машина для обробки білизни за п. 27, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, при цьому вузол підвіски прикріплений до коробки підшипників.
Текст

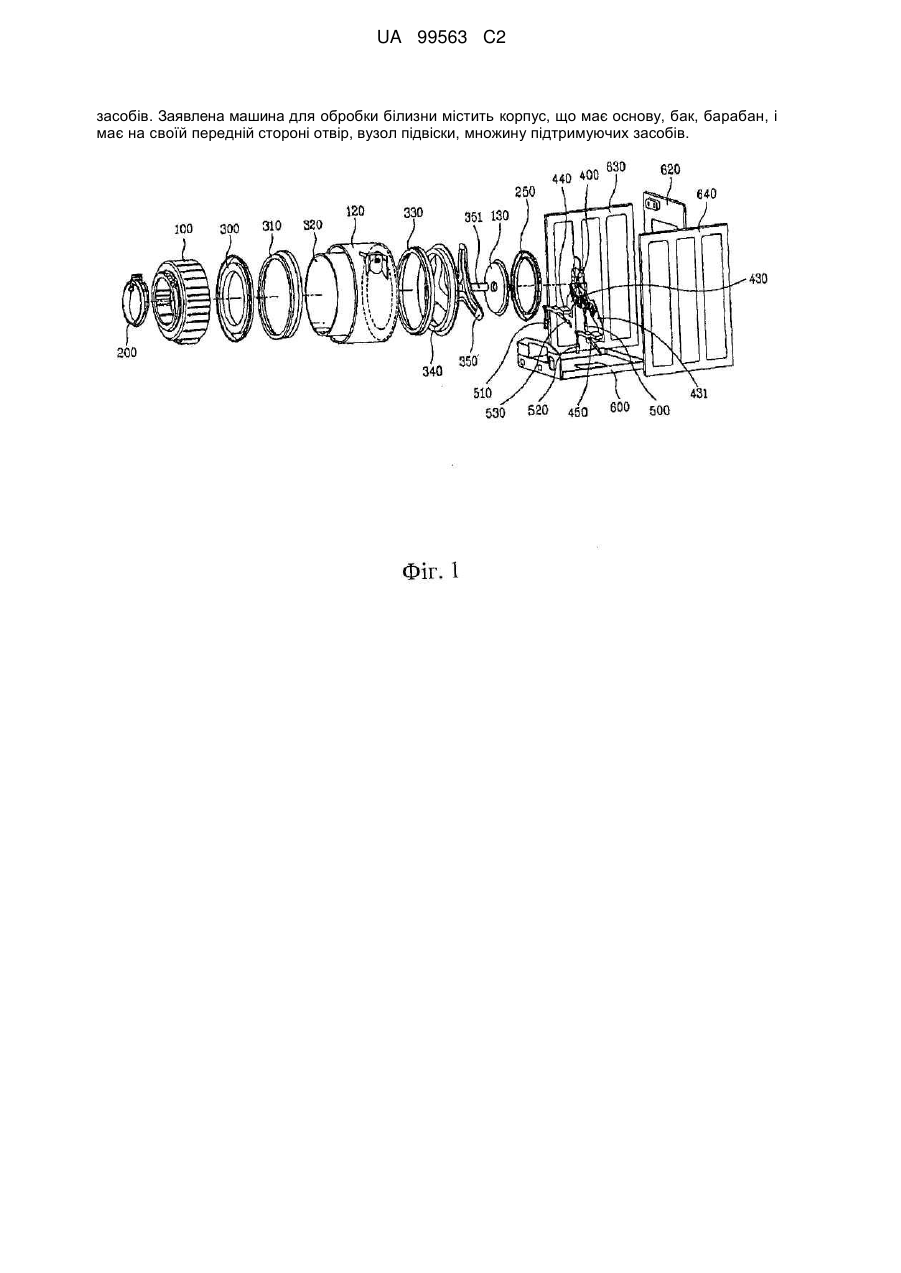

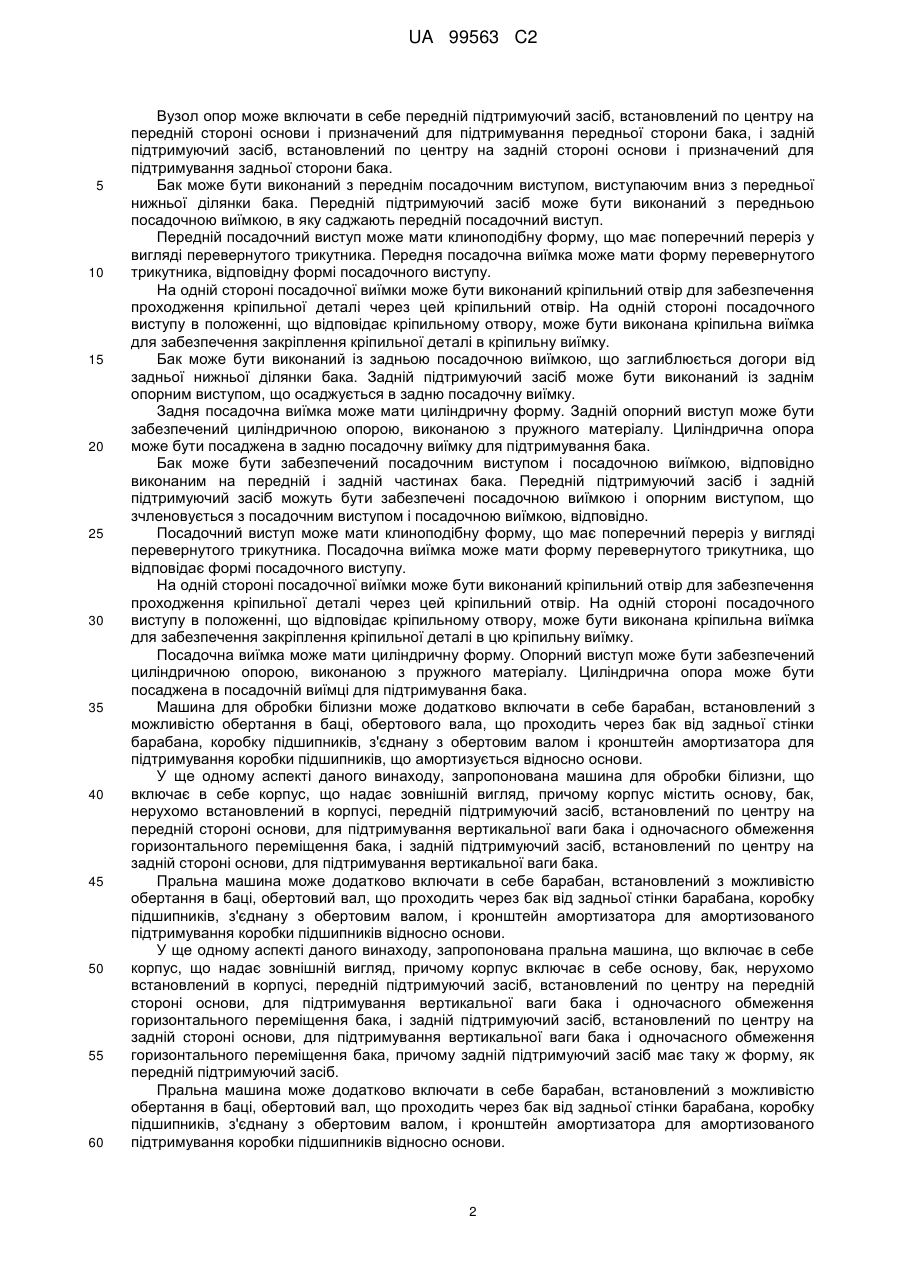

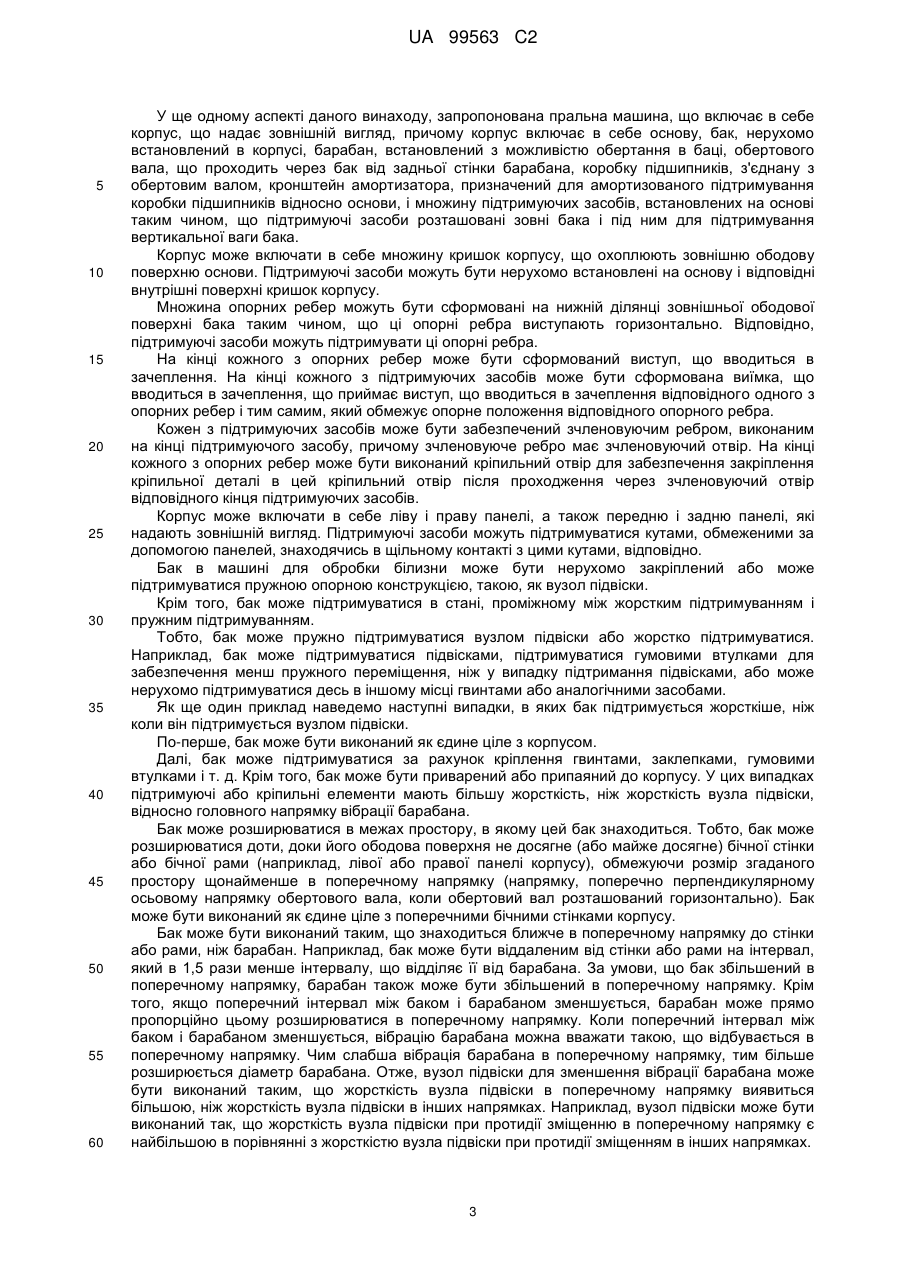

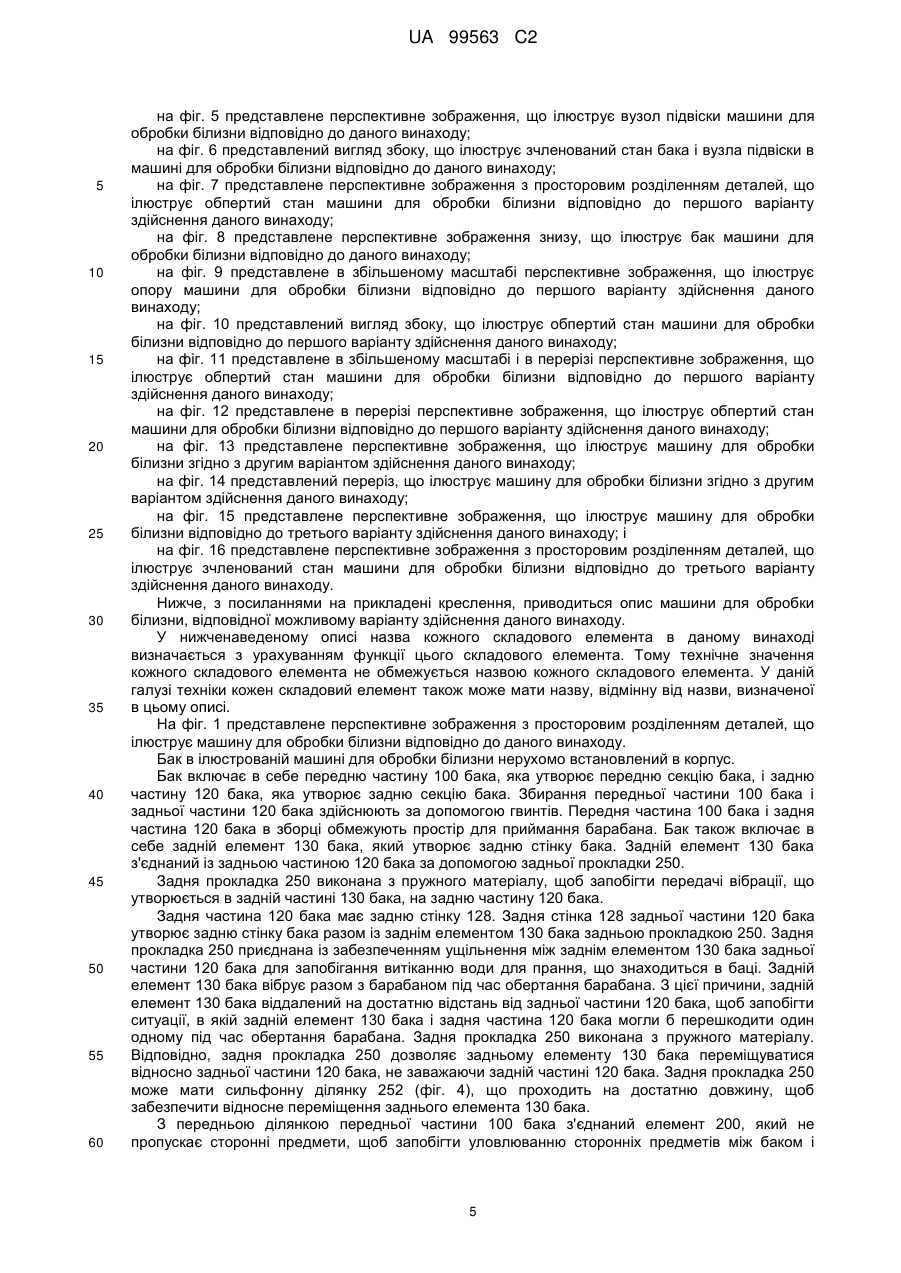

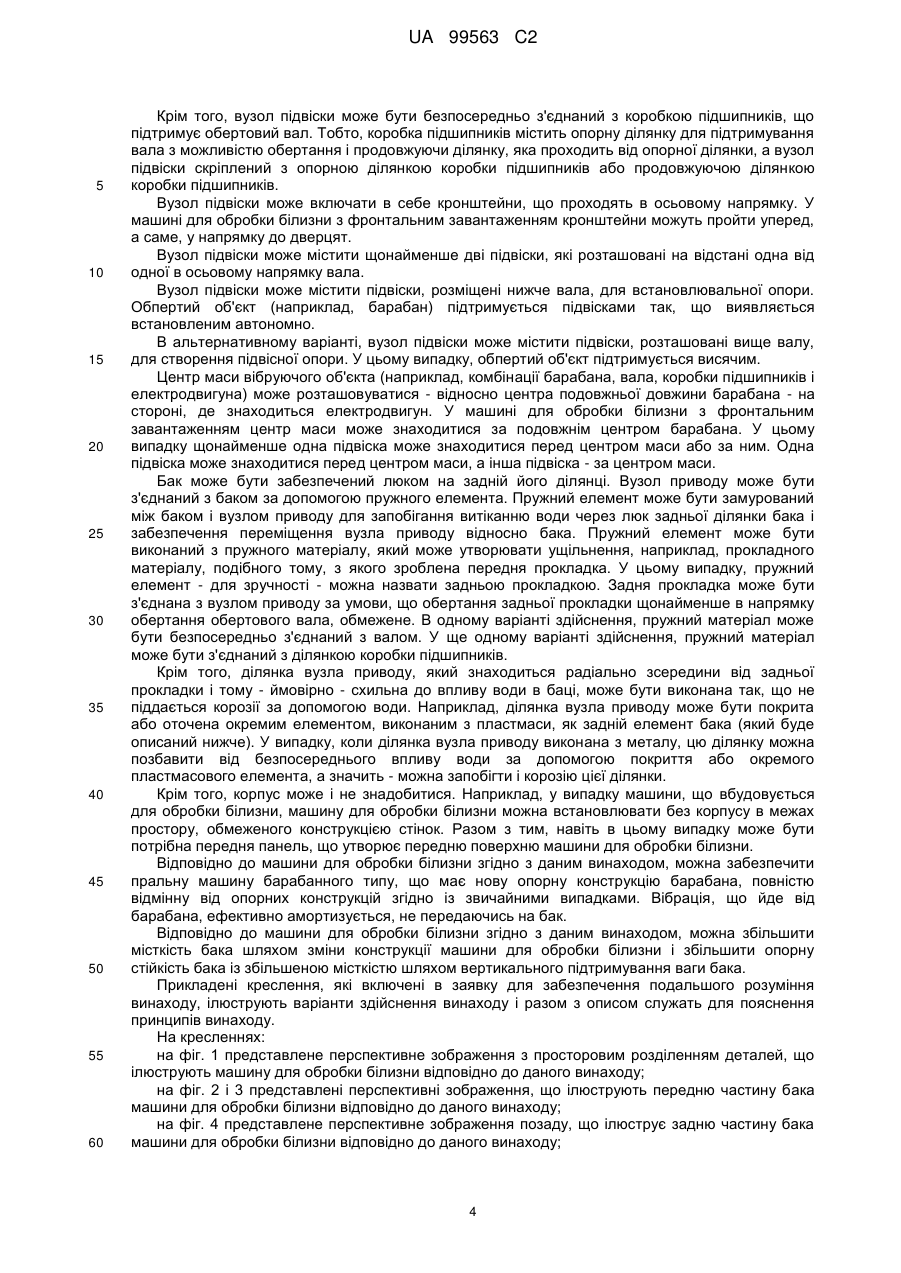

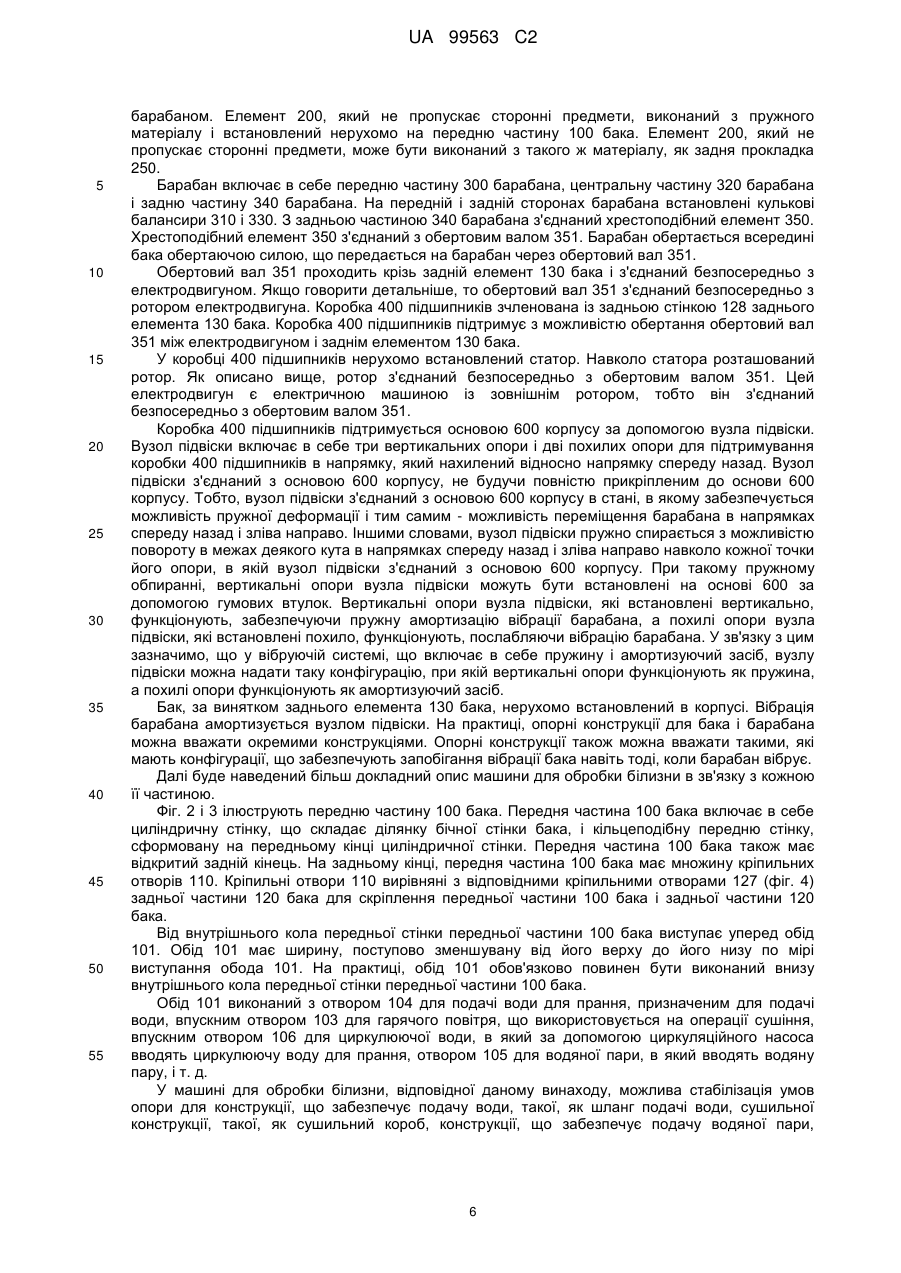

Реферат: Заявлена машина для обробки білизни містить корпус, що має основу, бак для утримування в ньому води для прання, барабан, вузол підвіски для пружного підтримування барабана, і вузол опор, передбачений на основі. Підтримування бака здійснюється за допомогою вузла опор на ободовій поверхні незалежно від підтримування барабана. Заявлена машина для обробки білизни містить корпус, що має основу, бак, барабан і має виконаний на його передній стороні отвір, обертовий вал, коробку підшипників і кронштейн амортизатора, передній підтримуючий засіб і задній підтримуючий засіб. Заявлена машина для обробки білизни містить корпус, який містить основу, бак, барабан, і має на своїй передній стороні отвір, обертовий вал, коробку підшипників, з'єднану з обертовим валом, і кронштейн амортизатора, передній підтримуючий засіб і задній підтримуючий засіб. Задній підтримуючий засіб має таку ж форму, як передній підтримуючий засіб. Заявлена машина для обробки білизни містить корпус, який має основу, бак, барабан, і має на своїй передній стороні отвір, вузол підвіски і множину підтримуючих UA 99563 C2 (12) UA 99563 C2 засобів. Заявлена машина для обробки білизни містить корпус, що має основу, бак, барабан, і має на своїй передній стороні отвір, вузол підвіски, множину підтримуючих засобів. UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується машини для обробки білизни, а більш конкретно - машини для обробки білизни, виконаної з можливістю додавати розподілену опору вертикальній вазі, що прикладається баком, коли машина для обробки білизни має підвищену миючу здатність. Звичайно машина для обробки білизни видаляє різні забруднюючі речовини, що пристали до одягу і постільної білизни, за допомогою функції емульгування миючого засобу, функцій тертя і ударного впливу потоків води, що утворюється згідно з пульсатором або барабаном, і т. д. Повністю автоматична машина для обробки білизни, яку недавно розробили, автоматично здійснює цикл, що включає в себе процедуру прання, процедуру полоскання, процедуру сушіння центрифугуванням і т. д., не вимагаючи втручання споживача посеред циклу. За останні роки поступово виріс попит на машини барабанного типу для обробки білизни. У випадку машини барабанного типу для обробки білизни можливе зниження її загальної ваги в порівнянні з пральною машиною пульсаційного типу, в якій пральний бак обертається у вертикальному стані. Крім того, в машині барабанного типу для обробки білизни майже не виникає або зовсім не виникає проблема викручування білизни і утворення великої кількості складок в білизні. Нижче буде наведений короткий опис конструкції вищевказаної машини барабанного типу для обробки білизни. Машина барабанного типу для обробки білизни поділяється головним чином на основний корпус, який надає зовнішній вигляд машині для обробки білизни, бак, який розташований всередині основного корпусу і підтримуваний амортизаторами і пружинами, для зберігання води для прання, і циліндричний барабан, розташований всередині бака, для утримування в ньому білизни. Барабан сприймає рушійну силу від двигуна для прання білизни, завантаженого в барабан. Машина барабанного типу для обробки білизни, що має вищеописану конструкцію, неминуче утворює вібрацію через обертову силу барабана, ексцентриситету білизни, завантаженого в барабан, і т. д., що утворюється, коли барабан обертається для прання і сушіння білизни центрифугуванням. Вібрація, що утворюється під час обертання барабана, передається назовні за допомогою бака і корпусу. Для запобігання передачі на корпус вібрації, що передається від барабана на бак, істотну роль відіграють пружини і амортизатори, передбачені між баком і корпусом для амортизації і зниження вібрації, що передається на бак. До речі, в більшості випадків вищевказану машину барабанного типу для обробки білизни встановлюють не в автономному стані, а в стані єдності з існуючими умовами встановлення (наприклад, умовами стічної каналізації і вбудовуваними засобами). З цією метою, машина барабанного типу для обробки білизни повинна мати обмежені габарити, що задовольняють умови встановлення машини для обробки білизни. Крім того, у вищевказаній машині барабанного типу для обробки білизни існує обмеження в зміні внутрішньої конструкції машини для обробки білизни через конструкцію пружин і амортизаторів, передбаченій для зниження вібрації між баком і корпусом. Також обмежена сама зміна габаритів машини барабанного типу для обробки білизни, оскільки є обмеження за умовами установки машини для обробки білизни. Між іншим, для досягнення приросту миючої здатності за допомогою машини для обробки білизни, а значить - і для досягнення збільшення об'єму прання і підвищення зручності споживачів, проводяться активні дослідження і розробки. Разом з тим, у відомій машині барабанного типу для обробки білизни виникають значні ускладнення при збільшенні габаритів бака для збільшення миючої здатності. З цією метою, потрібна розробка машин для обробки білизни, що мають різні конструкції і виконаних з можливістю збільшення об'єму прання. Даний винахід зроблений в зв'язку з вищевказаними проблемами і забезпечує машину для обробки білизни, що має нову опорну конструкцію барабана, повністю відмінну від конструкцій у вищевказаних випадках, зокрема, виконану з можливістю амортизації вібрації, що утворюється через барабан, і одночасне запобігання передачі цієї вібрації на бак. Даний винахід зроблений в зв'язку з вищевказаними проблемами і забезпечує машину для обробки білизни, що має нову опорну конструкцію, виконану з можливістю підтримання такого ж зовнішнього розміру, як зовнішній розмір звичайних машин барабанного типу для обробки, і ефективного підтримування бака підвищеної місткості. Задача даного винаходу може бути вирішена шляхом розробки машини для обробки білизни, що включає з себе корпус, що надає зовнішній вигляд, причому цей корпус містить основу, бак, розташований в корпусі, і вузол опор, передбачений на основі, для підтримування вертикальної ваги бака. 1 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вузол опор може включати в себе передній підтримуючий засіб, встановлений по центру на передній стороні основи і призначений для підтримування передньої сторони бака, і задній підтримуючий засіб, встановлений по центру на задній стороні основи і призначений для підтримування задньої сторони бака. Бак може бути виконаний з переднім посадочним виступом, виступаючим вниз з передньої нижньої ділянки бака. Передній підтримуючий засіб може бути виконаний з передньою посадочною виїмкою, в яку саджають передній посадочний виступ. Передній посадочний виступ може мати клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника. Передня посадочна виїмка може мати форму перевернутого трикутника, відповідну формі посадочного виступу. На одній стороні посадочної виїмки може бути виконаний кріпильний отвір для забезпечення проходження кріпильної деталі через цей кріпильний отвір. На одній стороні посадочного виступу в положенні, що відповідає кріпильному отвору, може бути виконана кріпильна виїмка для забезпечення закріплення кріпильної деталі в кріпильну виїмку. Бак може бути виконаний із задньою посадочною виїмкою, що заглиблюється догори від задньої нижньої ділянки бака. Задній підтримуючий засіб може бути виконаний із заднім опорним виступом, що осаджується в задню посадочну виїмку. Задня посадочна виїмка може мати циліндричну форму. Задній опорний виступ може бути забезпечений циліндричною опорою, виконаною з пружного матеріалу. Циліндрична опора може бути посаджена в задню посадочну виїмку для підтримування бака. Бак може бути забезпечений посадочним виступом і посадочною виїмкою, відповідно виконаним на передній і задній частинах бака. Передній підтримуючий засіб і задній підтримуючий засіб можуть бути забезпечені посадочною виїмкою і опорним виступом, що зчленовується з посадочним виступом і посадочною виїмкою, відповідно. Посадочний виступ може мати клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника. Посадочна виїмка може мати форму перевернутого трикутника, що відповідає формі посадочного виступу. На одній стороні посадочної виїмки може бути виконаний кріпильний отвір для забезпечення проходження кріпильної деталі через цей кріпильний отвір. На одній стороні посадочного виступу в положенні, що відповідає кріпильному отвору, може бути виконана кріпильна виїмка для забезпечення закріплення кріпильної деталі в цю кріпильну виїмку. Посадочна виїмка може мати циліндричну форму. Опорний виступ може бути забезпечений циліндричною опорою, виконаною з пружного матеріалу. Циліндрична опора може бути посаджена в посадочній виїмці для підтримування бака. Машина для обробки білизни може додатково включати в себе барабан, встановлений з можливістю обертання в баці, обертового вала, що проходить через бак від задньої стінки барабана, коробку підшипників, з'єднану з обертовим валом і кронштейн амортизатора для підтримування коробки підшипників, що амортизується відносно основи. У ще одному аспекті даного винаходу, запропонована машина для обробки білизни, що включає в себе корпус, що надає зовнішній вигляд, причому корпус містить основу, бак, нерухомо встановлений в корпусі, передній підтримуючий засіб, встановлений по центру на передній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, і задній підтримуючий засіб, встановлений по центру на задній стороні основи, для підтримування вертикальної ваги бака. Пральна машина може додатково включати в себе барабан, встановлений з можливістю обертання в баці, обертовий вал, що проходить через бак від задньої стінки барабана, коробку підшипників, з'єднану з обертовим валом, і кронштейн амортизатора для амортизованого підтримування коробки підшипників відносно основи. У ще одному аспекті даного винаходу, запропонована пральна машина, що включає в себе корпус, що надає зовнішній вигляд, причому корпус включає в себе основу, бак, нерухомо встановлений в корпусі, передній підтримуючий засіб, встановлений по центру на передній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, і задній підтримуючий засіб, встановлений по центру на задній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, причому задній підтримуючий засіб має таку ж форму, як передній підтримуючий засіб. Пральна машина може додатково включати в себе барабан, встановлений з можливістю обертання в баці, обертовий вал, що проходить через бак від задньої стінки барабана, коробку підшипників, з'єднану з обертовим валом, і кронштейн амортизатора для амортизованого підтримування коробки підшипників відносно основи. 2 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 60 У ще одному аспекті даного винаходу, запропонована пральна машина, що включає в себе корпус, що надає зовнішній вигляд, причому корпус включає в себе основу, бак, нерухомо встановлений в корпусі, барабан, встановлений з можливістю обертання в баці, обертового вала, що проходить через бак від задньої стінки барабана, коробку підшипників, з'єднану з обертовим валом, кронштейн амортизатора, призначений для амортизованого підтримування коробки підшипників відносно основи, і множину підтримуючих засобів, встановлених на основі таким чином, що підтримуючі засоби розташовані зовні бака і під ним для підтримування вертикальної ваги бака. Корпус може включати в себе множину кришок корпусу, що охоплюють зовнішню ободову поверхню основи. Підтримуючі засоби можуть бути нерухомо встановлені на основу і відповідні внутрішні поверхні кришок корпусу. Множина опорних ребер можуть бути сформовані на нижній ділянці зовнішньої ободової поверхні бака таким чином, що ці опорні ребра виступають горизонтально. Відповідно, підтримуючі засоби можуть підтримувати ці опорні ребра. На кінці кожного з опорних ребер може бути сформований виступ, що вводиться в зачеплення. На кінці кожного з підтримуючих засобів може бути сформована виїмка, що вводиться в зачеплення, що приймає виступ, що вводиться в зачеплення відповідного одного з опорних ребер і тим самим, який обмежує опорне положення відповідного опорного ребра. Кожен з підтримуючих засобів може бути забезпечений зчленовуючим ребром, виконаним на кінці підтримуючого засобу, причому зчленовуюче ребро має зчленовуючий отвір. На кінці кожного з опорних ребер може бути виконаний кріпильний отвір для забезпечення закріплення кріпильної деталі в цей кріпильний отвір після проходження через зчленовуючий отвір відповідного кінця підтримуючих засобів. Корпус може включати в себе ліву і праву панелі, а також передню і задню панелі, які надають зовнішній вигляд. Підтримуючі засоби можуть підтримуватися кутами, обмеженими за допомогою панелей, знаходячись в щільному контакті з цими кутами, відповідно. Бак в машині для обробки білизни може бути нерухомо закріплений або може підтримуватися пружною опорною конструкцією, такою, як вузол підвіски. Крім того, бак може підтримуватися в стані, проміжному між жорстким підтримуванням і пружним підтримуванням. Тобто, бак може пружно підтримуватися вузлом підвіски або жорстко підтримуватися. Наприклад, бак може підтримуватися підвісками, підтримуватися гумовими втулками для забезпечення менш пружного переміщення, ніж у випадку підтримання підвісками, або може нерухомо підтримуватися десь в іншому місці гвинтами або аналогічними засобами. Як ще один приклад наведемо наступні випадки, в яких бак підтримується жорсткіше, ніж коли він підтримується вузлом підвіски. По-перше, бак може бути виконаний як єдине ціле з корпусом. Далі, бак може підтримуватися за рахунок кріплення гвинтами, заклепками, гумовими втулками і т. д. Крім того, бак може бути приварений або припаяний до корпусу. У цих випадках підтримуючі або кріпильні елементи мають більшу жорсткість, ніж жорсткість вузла підвіски, відносно головного напрямку вібрації барабана. Бак може розширюватися в межах простору, в якому цей бак знаходиться. Тобто, бак може розширюватися доти, доки його ободова поверхня не досягне (або майже досягне) бічної стінки або бічної рами (наприклад, лівої або правої панелі корпусу), обмежуючи розмір згаданого простору щонайменше в поперечному напрямку (напрямку, поперечно перпендикулярному осьовому напрямку обертового вала, коли обертовий вал розташований горизонтально). Бак може бути виконаний як єдине ціле з поперечними бічними стінками корпусу. Бак може бути виконаний таким, що знаходиться ближче в поперечному напрямку до стінки або рами, ніж барабан. Наприклад, бак може бути віддаленим від стінки або рами на інтервал, який в 1,5 рази менше інтервалу, що відділяє її від барабана. За умови, що бак збільшений в поперечному напрямку, барабан також може бути збільшений в поперечному напрямку. Крім того, якщо поперечний інтервал між баком і барабаном зменшується, барабан може прямо пропорційно цьому розширюватися в поперечному напрямку. Коли поперечний інтервал між баком і барабаном зменшується, вібрацію барабана можна вважати такою, що відбувається в поперечному напрямку. Чим слабша вібрація барабана в поперечному напрямку, тим більше розширюється діаметр барабана. Отже, вузол підвіски для зменшення вібрації барабана може бути виконаний таким, що жорсткість вузла підвіски в поперечному напрямку виявиться більшою, ніж жорсткість вузла підвіски в інших напрямках. Наприклад, вузол підвіски може бути виконаний так, що жорсткість вузла підвіски при протидії зміщенню в поперечному напрямку є найбільшою в порівнянні з жорсткістю вузла підвіски при протидії зміщенням в інших напрямках. 3 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, вузол підвіски може бути безпосередньо з'єднаний з коробкою підшипників, що підтримує обертовий вал. Тобто, коробка підшипників містить опорну ділянку для підтримування вала з можливістю обертання і продовжуючи ділянку, яка проходить від опорної ділянки, а вузол підвіски скріплений з опорною ділянкою коробки підшипників або продовжуючою ділянкою коробки підшипників. Вузол підвіски може включати в себе кронштейни, що проходять в осьовому напрямку. У машині для обробки білизни з фронтальним завантаженням кронштейни можуть пройти уперед, а саме, у напрямку до дверцят. Вузол підвіски може містити щонайменше дві підвіски, які розташовані на відстані одна від одної в осьовому напрямку вала. Вузол підвіски може містити підвіски, розміщені нижче вала, для встановлювальної опори. Обпертий об'єкт (наприклад, барабан) підтримується підвісками так, що виявляється встановленим автономно. В альтернативному варіанті, вузол підвіски може містити підвіски, розташовані вище валу, для створення підвісної опори. У цьому випадку, обпертий об'єкт підтримується висячим. Центр маси вібруючого об'єкта (наприклад, комбінації барабана, вала, коробки підшипників і електродвигуна) може розташовуватися - відносно центра подовжньої довжини барабана - на стороні, де знаходиться електродвигун. У машині для обробки білизни з фронтальним завантаженням центр маси може знаходитися за подовжнім центром барабана. У цьому випадку щонайменше одна підвіска може знаходитися перед центром маси або за ним. Одна підвіска може знаходитися перед центром маси, а інша підвіска - за центром маси. Бак може бути забезпечений люком на задній його ділянці. Вузол приводу може бути з'єднаний з баком за допомогою пружного елемента. Пружний елемент може бути замурований між баком і вузлом приводу для запобігання витіканню води через люк задньої ділянки бака і забезпечення переміщення вузла приводу відносно бака. Пружний елемент може бути виконаний з пружного матеріалу, який може утворювати ущільнення, наприклад, прокладного матеріалу, подібного тому, з якого зроблена передня прокладка. У цьому випадку, пружний елемент - для зручності - можна назвати задньою прокладкою. Задня прокладка може бути з'єднана з вузлом приводу за умови, що обертання задньої прокладки щонайменше в напрямку обертання обертового вала, обмежене. В одному варіанті здійснення, пружний матеріал може бути безпосередньо з'єднаний з валом. У ще одному варіанті здійснення, пружний матеріал може бути з'єднаний з ділянкою коробки підшипників. Крім того, ділянка вузла приводу, який знаходиться радіально зсередини від задньої прокладки і тому - ймовірно - схильна до впливу води в баці, може бути виконана так, що не піддається корозії за допомогою води. Наприклад, ділянка вузла приводу може бути покрита або оточена окремим елементом, виконаним з пластмаси, як задній елемент бака (який буде описаний нижче). У випадку, коли ділянка вузла приводу виконана з металу, цю ділянку можна позбавити від безпосереднього впливу води за допомогою покриття або окремого пластмасового елемента, а значить - можна запобігти і корозію цієї ділянки. Крім того, корпус може і не знадобитися. Наприклад, у випадку машини, що вбудовується для обробки білизни, машину для обробки білизни можна встановлювати без корпусу в межах простору, обмеженого конструкцією стінок. Разом з тим, навіть в цьому випадку може бути потрібна передня панель, що утворює передню поверхню машини для обробки білизни. Відповідно до машини для обробки білизни згідно з даним винаходом, можна забезпечити пральну машину барабанного типу, що має нову опорну конструкцію барабана, повністю відмінну від опорних конструкцій згідно із звичайними випадками. Вібрація, що йде від барабана, ефективно амортизується, не передаючись на бак. Відповідно до машини для обробки білизни згідно з даним винаходом, можна збільшити місткість бака шляхом зміни конструкції машини для обробки білизни і збільшити опорну стійкість бака із збільшеною місткістю шляхом вертикального підтримування ваги бака. Прикладені креслення, які включені в заявку для забезпечення подальшого розуміння винаходу, ілюструють варіанти здійснення винаходу і разом з описом служать для пояснення принципів винаходу. На кресленнях: на фіг. 1 представлене перспективне зображення з просторовим розділенням деталей, що ілюструють машину для обробки білизни відповідно до даного винаходу; на фіг. 2 і 3 представлені перспективні зображення, що ілюструють передню частину бака машини для обробки білизни відповідно до даного винаходу; на фіг. 4 представлене перспективне зображення позаду, що ілюструє задню частину бака машини для обробки білизни відповідно до даного винаходу; 4 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 5 представлене перспективне зображення, що ілюструє вузол підвіски машини для обробки білизни відповідно до даного винаходу; на фіг. 6 представлений вигляд збоку, що ілюструє зчленований стан бака і вузла підвіски в машині для обробки білизни відповідно до даного винаходу; на фіг. 7 представлене перспективне зображення з просторовим розділенням деталей, що ілюструє обпертий стан машини для обробки білизни відповідно до першого варіанту здійснення даного винаходу; на фіг. 8 представлене перспективне зображення знизу, що ілюструє бак машини для обробки білизни відповідно до даного винаходу; на фіг. 9 представлене в збільшеному масштабі перспективне зображення, що ілюструє опору машини для обробки білизни відповідно до першого варіанту здійснення даного винаходу; на фіг. 10 представлений вигляд збоку, що ілюструє обпертий стан машини для обробки білизни відповідно до першого варіанту здійснення даного винаходу; на фіг. 11 представлене в збільшеному масштабі і в перерізі перспективне зображення, що ілюструє обпертий стан машини для обробки білизни відповідно до першого варіанту здійснення даного винаходу; на фіг. 12 представлене в перерізі перспективне зображення, що ілюструє обпертий стан машини для обробки білизни відповідно до першого варіанту здійснення даного винаходу; на фіг. 13 представлене перспективне зображення, що ілюструє машину для обробки білизни згідно з другим варіантом здійснення даного винаходу; на фіг. 14 представлений переріз, що ілюструє машину для обробки білизни згідно з другим варіантом здійснення даного винаходу; на фіг. 15 представлене перспективне зображення, що ілюструє машину для обробки білизни відповідно до третього варіанту здійснення даного винаходу; і на фіг. 16 представлене перспективне зображення з просторовим розділенням деталей, що ілюструє зчленований стан машини для обробки білизни відповідно до третього варіанту здійснення даного винаходу. Нижче, з посиланнями на прикладені креслення, приводиться опис машини для обробки білизни, відповідної можливому варіанту здійснення даного винаходу. У нижченаведеному описі назва кожного складового елемента в даному винаході визначається з урахуванням функції цього складового елемента. Тому технічне значення кожного складового елемента не обмежується назвою кожного складового елемента. У даній галузі техніки кожен складовий елемент також може мати назву, відмінну від назви, визначеної в цьому описі. На фіг. 1 представлене перспективне зображення з просторовим розділенням деталей, що ілюструє машину для обробки білизни відповідно до даного винаходу. Бак в ілюстрованій машині для обробки білизни нерухомо встановлений в корпус. Бак включає в себе передню частину 100 бака, яка утворює передню секцію бака, і задню частину 120 бака, яка утворює задню секцію бака. Збирання передньої частини 100 бака і задньої частини 120 бака здійснюють за допомогою гвинтів. Передня частина 100 бака і задня частина 120 бака в зборці обмежують простір для приймання барабана. Бак також включає в себе задній елемент 130 бака, який утворює задню стінку бака. Задній елемент 130 бака з'єднаний із задньою частиною 120 бака за допомогою задньої прокладки 250. Задня прокладка 250 виконана з пружного матеріалу, щоб запобігти передачі вібрації, що утворюється в задній частині 130 бака, на задню частину 120 бака. Задня частина 120 бака має задню стінку 128. Задня стінка 128 задньої частини 120 бака утворює задню стінку бака разом із заднім елементом 130 бака задньою прокладкою 250. Задня прокладка 250 приєднана із забезпеченням ущільнення між заднім елементом 130 бака задньої частини 120 бака для запобігання витіканню води для прання, що знаходиться в баці. Задній елемент 130 бака вібрує разом з барабаном під час обертання барабана. З цієї причини, задній елемент 130 бака віддалений на достатню відстань від задньої частини 120 бака, щоб запобігти ситуації, в якій задній елемент 130 бака і задня частина 120 бака могли б перешкодити один одному під час обертання барабана. Задня прокладка 250 виконана з пружного матеріалу. Відповідно, задня прокладка 250 дозволяє задньому елементу 130 бака переміщуватися відносно задньої частини 120 бака, не заважаючи задній частині 120 бака. Задня прокладка 250 може мати сильфонну ділянку 252 (фіг. 4), що проходить на достатню довжину, щоб забезпечити відносне переміщення заднього елемента 130 бака. З передньою ділянкою передньої частини 100 бака з'єднаний елемент 200, який не пропускає сторонні предмети, щоб запобігти уловлюванню сторонніх предметів між баком і 5 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 барабаном. Елемент 200, який не пропускає сторонні предмети, виконаний з пружного матеріалу і встановлений нерухомо на передню частину 100 бака. Елемент 200, який не пропускає сторонні предмети, може бути виконаний з такого ж матеріалу, як задня прокладка 250. Барабан включає в себе передню частину 300 барабана, центральну частину 320 барабана і задню частину 340 барабана. На передній і задній сторонах барабана встановлені кулькові балансири 310 і 330. З задньою частиною 340 барабана з'єднаний хрестоподібний елемент 350. Хрестоподібний елемент 350 з'єднаний з обертовим валом 351. Барабан обертається всередині бака обертаючою силою, що передається на барабан через обертовий вал 351. Обертовий вал 351 проходить крізь задній елемент 130 бака і з'єднаний безпосередньо з електродвигуном. Якщо говорити детальніше, то обертовий вал 351 з'єднаний безпосередньо з ротором електродвигуна. Коробка 400 підшипників зчленована із задньою стінкою 128 заднього елемента 130 бака. Коробка 400 підшипників підтримує з можливістю обертання обертовий вал 351 між електродвигуном і заднім елементом 130 бака. У коробці 400 підшипників нерухомо встановлений статор. Навколо статора розташований ротор. Як описано вище, ротор з'єднаний безпосередньо з обертовим валом 351. Цей електродвигун є електричною машиною із зовнішнім ротором, тобто він з'єднаний безпосередньо з обертовим валом 351. Коробка 400 підшипників підтримується основою 600 корпусу за допомогою вузла підвіски. Вузол підвіски включає в себе три вертикальних опори і дві похилих опори для підтримування коробки 400 підшипників в напрямку, який нахилений відносно напрямку спереду назад. Вузол підвіски з'єднаний з основою 600 корпусу, не будучи повністю прикріпленим до основи 600 корпусу. Тобто, вузол підвіски з'єднаний з основою 600 корпусу в стані, в якому забезпечується можливість пружної деформації і тим самим - можливість переміщення барабана в напрямках спереду назад і зліва направо. Іншими словами, вузол підвіски пружно спирається з можливістю повороту в межах деякого кута в напрямках спереду назад і зліва направо навколо кожної точки його опори, в якій вузол підвіски з'єднаний з основою 600 корпусу. При такому пружному обпиранні, вертикальні опори вузла підвіски можуть бути встановлені на основі 600 за допомогою гумових втулок. Вертикальні опори вузла підвіски, які встановлені вертикально, функціонують, забезпечуючи пружну амортизацію вібрації барабана, а похилі опори вузла підвіски, які встановлені похило, функціонують, послабляючи вібрацію барабана. У зв'язку з цим зазначимо, що у вібруючій системі, що включає в себе пружину і амортизуючий засіб, вузлу підвіски можна надати таку конфігурацію, при якій вертикальні опори функціонують як пружина, а похилі опори функціонують як амортизуючий засіб. Бак, за винятком заднього елемента 130 бака, нерухомо встановлений в корпусі. Вібрація барабана амортизується вузлом підвіски. На практиці, опорні конструкції для бака і барабана можна вважати окремими конструкціями. Опорні конструкції також можна вважати такими, які мають конфігурації, що забезпечують запобігання вібрації бака навіть тоді, коли барабан вібрує. Далі буде наведений більш докладний опис машини для обробки білизни в зв'язку з кожною її частиною. Фіг. 2 і 3 ілюструють передню частину 100 бака. Передня частина 100 бака включає в себе циліндричну стінку, що складає ділянку бічної стінки бака, і кільцеподібну передню стінку, сформовану на передньому кінці циліндричної стінки. Передня частина 100 бака також має відкритий задній кінець. На задньому кінці, передня частина 100 бака має множину кріпильних отворів 110. Кріпильні отвори 110 вирівняні з відповідними кріпильними отворами 127 (фіг. 4) задньої частини 120 бака для скріплення передньої частини 100 бака і задньої частини 120 бака. Від внутрішнього кола передньої стінки передньої частини 100 бака виступає уперед обід 101. Обід 101 має ширину, поступово зменшувану від його верху до його низу по мірі виступання обода 101. На практиці, обід 101 обов'язково повинен бути виконаний внизу внутрішнього кола передньої стінки передньої частини 100 бака. Обід 101 виконаний з отвором 104 для подачі води для прання, призначеним для подачі води, впускним отвором 103 для гарячого повітря, що використовується на операції сушіння, впускним отвором 106 для циркулюючої води, в який за допомогою циркуляційного насоса вводять циркулюючу воду для прання, отвором 105 для водяної пари, в який вводять водяну пару, і т. д. У машині для обробки білизни, відповідної даному винаходу, можлива стабілізація умов опори для конструкції, що забезпечує подачу води, такої, як шланг подачі води, сушильної конструкції, такої, як сушильний короб, конструкції, що забезпечує подачу водяної пари, 6 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 конструкції, що забезпечує подачу циркулюючої води для прання, і т. д., тому що в цій машині для обробки білизни значна вібрація, яка прикладається до бака. Впускний отвір 103 для гарячого повітря проходить вгору від обода 101 і має, по суті, прямокутний поперечний переріз. Впускний отвір 103 для гарячого повітря потрібен у випадку пральної машини, що має функцію сушіння. Впускний отвір 103 для гарячого повітря виявляється непотрібним у випадку пральної машини, що не має функції сушіння. Оскільки отвір 104 для подачі води і т. д. виконані на передній стороні передньої частини 100 бака, як описано вище, подача води для прання і т. д. здійснюється на передній стороні бака. Отвір 104 для подачі води і т. д. можуть бути розташовані спереду від переднього кінця барабана, укладеного в баці. У цьому випадку, воду для прання і т. д. можна вводити безпосередньо в барабан через люк барабана, передбачений для забезпечення завантаження і вивантаження білизни. У цьому випадку з'являється можливість ефективніше обробляти білизну, тому що текучі середовища, що подаються для обробки білизни, а саме, воду для прання і т. д., можна вводити безпосередньо в барабан. Якщо миючий засіб подається з бункера дозатора миючого засобу, коли подається вода для прання, є можливість зменшити кількість миючого засобу, яка використовується, якщо миючий засіб можна вводити безпосередньо в барабан. У цьому випадку, є також можливість зменшити кількість води, що використовується для прання. Також є можливість зменшити проблему забруднення, яка обумовлюється відкладанням миючого засобу, що накопичується на дні бака. Крім того, коли вода для прання подається з передньої сторони бака, можливий ефект очищення скла дверцят (не показано) водою для прання. Навіть коли гаряче повітря подається з передньої сторони бака, подача гарячого повітря може неефективно здійснюватися у випадку, в якому гаряче повітря подається по вертикальній стінці передньої частини 100 бака. Це можливо тому, що шлях, по якому тече повітря, має складну U-подібну структуру з поворотом на 90°, що має дві колінчастих ділянки. (У цьому випадку, гаряче повітря тече від задньої сторони бака до передньої сторони бака, тече вниз по передній стороні бака вздовж однієї колінчастої ділянки шляху, а потім тече по вертикальній стінці бака вздовж іншої колінчастої ділянки шляху.) Однак якщо впускний отвір 103 для гарячого повітря виконаний в ободі 101 передньої частини 100 бака, шлях, по якому тече гаряче повітря, має єдину колінчасту ділянку, так що гаряче повітря може текти плавно. Отвір 104 для подачі води і т. д. розташовані вище центру барабана. Вода для прання і т. д. подаються всередину барабана через верхню ділянку барабана на передній стороні барабана. Якщо необхідно подати воду для прання і т. д. всередину барабана через нижню ділянку барабана на передній стороні барабана, то, на відміну від вищеописаного випадку, обід 101 передньої частини 100 бака може бути виконаний внизу передньої стінки передньої частини 100 бака. Крім того, якщо необхідно подати воду для прання і т. д. в поперечному напрямку, то, на відміну від вищеописаного випадку, в якому воду для прання і т. д. подають у вертикальному напрямку, обід 101 можна сформувати поблизу центральної ділянки 131 передньої стінки передньої частини 100 бака. Тобто, конструкцію обода 101 можна змінювати відповідно до напрямку подачі текучих середовищ, що подаються. На передньому кінці обода 101 виконаний з'єднувальний елемент 102 для зчленування елемента 200, що не пропускає сторонні предмети. З'єднувальний елемент 102 виступає уперед з переднього кінця обода 101 таким чином, що цей з'єднувальний елемент 102 має, по суті, циліндричну конструкцію, що має малий розмір. На зовнішній ободовій поверхні з'єднувального елемента 102 виконане ребро 102а. Зчленування елемента 200, що не пропускає сторонні предмети, із з'єднувальним елементом 102 досягається, коли з'єднувальний елемент 102 сідає в елемент 200, що не пропускає предмети. З цією метою, елемент 200, що не пропускає сторонні предмети формують з посадочною виїмкою (не показана), з якою вводиться в зачеплення ребро 102а, виконане на малій циліндричній поверхні з'єднувального елемента 102. Передня частина 100 бака нерухомо з'єднана з передньою стінкою корпусу (не показана). Для цього нерухомого з'єднання, на передній стінці передньої частини 100 бака навколо обода 101 передбачені затискні бобишки 107а, 107b, 107с і 107d. Передню стінку корпусу (не показана) розміщують в бажаному положенні за умови, що передня частина 100 бака встановлена, а потім кріплять до передньої частини 100 бака кріпильними гвинтами в напрямку спереду назад. На фіг. 3 представлений вигляд, де показана внутрішня частина передньої частини 100 бака на задній стороні. 7 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 Отвір 105 для водяної пари може бути з'єднаний з шлангом водяної пари. Для спрямування водяної пари, що випускається з отвору 105 для водяної пари, в середину барабана передбачена напрямна 105а водяної пари. Для спрямування циркуляційної води, яка витікає із впускного отвору 106 для циркуляційної води, в середину барабана передбачена напрямна 106а циркуляційної води. Отвір 105 для водяної пари, впускний отвір 106 для циркуляційної води і т. д. всі разом виконані в передній частині 100 бака. Передня частина 100 бака сформована за допомогою процесу відливного формування пластмас. При цьому отвір 105 для водяної пари і т. д. одержані за допомогою відливного формування разом з передньою частиною 100 бака як атрибуту передньої частини 100 бака. Передня частина 100 бака зчленована із задньою частиною 120 бака, тим самим утворюючи простір для приймання барабана. Передня частина 100 бака і задня частина 120 бака прикріплені одна до одної гвинтами. Для цього кріплення гвинтами, по колу передньої частини 100 бака на задньому кінці передньої частини 100 бака сформована множина нарізних кріпильних отворів 110. На фіг. 4 і 5 представлений зчленований стан передньої частини 100 бака, задньої частини 120 бака, заднього елемента 130 бака і задньої прокладки 250. Задня частина 120 бака має циліндричну конструкцію, оточуючи барабан. Задня частина 120 бака має передню ділянку, що має відкритий кінець, і задню ділянку, що має кільцеподібну задню стінку 128. Передня ділянка задньої частини 120 бака зчленована з можливістю ущільнення з передньою частиною 100 бака. Задня стінка 128 задньої частини 120 бака має внутрішній діаметр, достатньо більший, ніж зовнішній діаметр заднього елемента 130 бака. Відповідно, задня стінка 128 задньої частини 120 бака віддалена від заднього елемента 130 бака на достатній проміжок для запобігання ситуації, в якій задній елемент 130 бака і задня стінка 128 могли б перешкодити одна одній, навіть тоді, коли задній елемент 130 бака вібрує. Задня прокладка 250 розташована в згаданому проміжку. Тобто, задня прокладка 250 приєднана між задньою стінкою 128 задньої частини 120 бака і заднім елементом 130 бака. Задня прокладка 250 забезпечує ефект ущільнення між задньою стінкою 128 задньої частини 120 бака і заднім елементом 130 бака. Задня прокладка 250 може мати сильфонну ділянку, досить пружну для того, щоб запобігти ситуації, в якій задня прокладка 250 втручалася б в вібрацію заднього елемента 130 бака. Випускний отвір 121 виконаний на одній стороні задньої частини 120 бака для виконання функції сушіння машини для обробки білизни. Якби машина для обробки білизни виконувала тільки функцію прання, не маючи функції сушіння, отвір 121 для випускання гарячого повітря виявився б непотрібним. До речі, нижче передньої частини 100 бака і задньої частини 120 бака додатково сформовані окремі конструкції для жорсткої опори бака відносно основи. Опорні конструкції для передньої частини 100 бака і задньої частини 120 бака будуть описані пізніше в зв'язку з опорною конструкцією бака. На фіг. 6 показаний стан, в якому вузол підвіски встановлений в машині для обробки білизни на основі 600. На фіг. 7 показаний зчленований стан бака, а саме, передньої частини 100 бака і задньої частини 120 бака, коробки 400 підшипників і вузла підвіски. Вузол підвіски включає в себе коробку 400 підшипників, перший вантаж 431, другий вантаж 430, перший кронштейн 450 підвіски і другий кронштейн 440 підвіски. Коробка 400 підшипників включає в себе опору 401 підшипників для підтримування підшипників. На передній частині коробки 400 підшипників виконані отвори 405 зчленування зі спинкою бака, призначені для встановлення коробки 400 підшипників на задню прокладку 250 бака. У задній частині коробки 400 підшипників виконана частина (не показана), в якій встановлюють електродвигун, призначений для встановлення електродвигуна в коробку 400 підшипників. Поперечно, в протилежних радіальних напрямках з коробки 400 підшипників виступають перше і друге продовження 406а і 406b, відповідно. З першим і другим продовженнями 406а і 406b з'єднані перший і другий вантажі 431 і 430, відповідно. З першим і другим вантажами 431 і 430 з'єднані перший і другий кронштейни 450 і 440 підвіски, відповідно. У цьому випадку, кожен з таких конструктивних елементів, як перше продовження 406а, перший вантаж 431 і перший кронштейн 450 підвіски, виконаний симетрично з відповідним з таких конструктивних елементів, як друге продовження 406b, другий вантаж 430 і другий кронштейн 440 підвіски. Перший і другий вантажі 431 і 430 функціонують, здійснюючи урівноваження, коли в барабані закладена білизна. Перший і другий вантажі 431 і 430 також функціонують як маса у вібруючій системі барабана. 8 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 Вузол підвіски може включати в себе вертикальні підвіски для вертикальної амортизації вібрації і підвіски, діючі в напрямку спереду назад, для амортизації в напрямку спереду назад. Вертикальні підвіски можуть бути розташовані так, що одна підвіска знаходиться на задній стороні, а дві розташовуються на передній стороні, будучи поперечно протилежними одна одної відносно центра основи. Підвіски, діючі в напрямку спереду назад, можуть бути розташовані поперечно протилежно одна одній, будучи похилими в напрямку спереду назад. Вузол підвіски може включати в себе першу циліндричну пружину 520, другу циліндричну пружину 510, третю циліндричну пружину 500, перший циліндричний амортизатор 540 і другий циліндричний амортизатор 530. Циліндрична пружина має конструкцію, при наявності якої пружину встановлюють між циліндром і поршнем. Оскільки циліндрична пружина має циліндропоршневу конструкцію, її довжина постійно змінюється під час операції амортизації. Циліндр з'єднаний з кронштейном підвіски, а поршень з'єднаний зі стороною основи. З іншого боку, циліндричний амортизатор має конструкцію, при наявності якої циліндричний амортизатор має конструкцію, при наявності якої поршень рухається всередині циліндра з одержанням амортизаційного ефекту відповідно до фрикційного опору, що утворюється під час руху поршня. Перша циліндрична пружина 520 приєднана між першим кронштейном 450 підвіски і основою 600. Друга циліндрична пружина 510 приєднана між другим кронштейном 440 підвіски і основою 600. Третя циліндрична пружина 500 приєднана безпосередньо між коробкою 400 підшипників і основою 600. Таким чином, амортизуючі опорні конструкції забезпечуються в одному положенні на задній стороні і двох поперечно протилежних положеннях на передній стороні за допомогою циліндричних пружин. Перший циліндричний амортизатор 540 встановлений похило між першим кронштейном 450 підвіски і основою 600. Другий циліндричний амортизатор 530 встановлений похило між другим кронштейном 440 підвіски і задньою ділянкою основи 600. Третя циліндрична пружина 500 розташована по центру на задній стороні, а перша і друга циліндричні пружини 520 і 510 розташовані на передній стороні, будучи поперечно протилежними. Кожен з першого циліндричного амортизатора 540 і другого циліндричного амортизатора 530 розташований між заднім положенням, в якому розташована третя циліндрична пружина 500, і відповідним з передніх положень, в якому розташовані перша і друга циліндричні пружини 520 і 510, відповідно. Перший і другий циліндричні амортизатори 540 і 530 поперечно симетричні. Циліндричні пружини з'єднані з основою 600 за допомогою гумових втулок. Далі, з посиланнями на фіг. 7-12, буде описана опорна конструкція бака машини для обробки білизни відповідно до першого варіанту здійснення. На фіг. 7 представлене перспективне зображення з просторовим розділенням деталей, що ілюструє обпертий стан машини для обробки білизни відповідно до першого варіанту здійснення даного винаходу. На фіг. 8 представлене перспективне зображення знизу, що ілюструє бак машини для обробки білизни відповідно до даного винаходу. На фіг. 9 представлене в збільшеному масштабі перспективне зображення, що ілюструє опору машини для обробки білизни відповідно до першого варіанту здійснення даного винаходу. Опорна конструкція бака відповідно до першого варіанту здійснення даного винаходу включає в себе передню опорну частину 50 бака і задню опорну частину 55 бака, які мають однакову конструкцію. Передня опорна частина 50 бака підтримує передню частину 100 бака і задню частину 120 бака, відповідно. Передня опорна частина 50 бака і передня опорна частина 55 бака нерухомо встановлені на основі 600 на задній і центральній ділянках основи 600 за допомогою окремих з'єднувальних елементів (наприклад, нарізних болтів (не показані)), відповідно. Передня опорна частина 50 бака і задня опорна частина 55 бака будуть описані лише в зв'язку з передньою опорною частиною 50 бака, без опису їх по окремості. Передня опорна частина 50 бака буде описана лише застосовно до різних ділянок передньої опорної частини 50 бака і на основі конструкції, що встановлюється. До речі, передня частина 100 бака і задня частина 120 бака можуть мати плоскі ділянки 100а і 120а на більш низьких їх ділянках, відповідно. Хоча зовнішні поверхні передньої частини 100 бака і задньої частини 120 бака є істотно криволінійними, плоскі ділянки 100а і 120а мають плоскі поверхні, відповідно. Якщо бак встановлюють в похилому стані, кожна з плоских ділянок 100а і 120а виконана з нахилом, так що його передня частина вища, ніж його задня частина. Тобто, хоча бак нахилений, нижня поверхня бака підтримується горизонтальною, так що передня і задня її 9 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 60 ділянки мають однакову висоту відносно основи 100. Відповідно, передня опорна частина 50 бака і задня опорна частина 55 бака можуть мати однакову форму. На плоскій ділянці 100а, передбаченій на нижній ділянці передньої частини 100 бака, виконані посадочний виступ 109 і посадочні виїмки 108а і 108b. Посадочний виступ 109 і посадочні виїмки 108а і 108b зчленовуються з передньою опорною частиною 50 бака, роблячи передню частину 100 бака обпертою на передню опорну частину 50 бака. Крім того, на плоскій ділянці 120а на нижній ділянці задньої частини 120 бака передбачені посадочний виступ 126 і посадочні виїмки 125а і 125b. Посадочний виступ 126 і посадочні виїмки 125а і 125b зчленовуються із задньою опорною частиною 55 бака, роблячи задню частину 120 бака обпертою на задню опорну частину 50 бака. Кожен з посадочних виступів 109 і 126 має клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника. Через кожен з посадочних виступів 109 і 126 пророблена кріпильна виїмка в напрямку, паралельному похилому осьовому напрямку бака. У кріпильну виїмку закріплена кріпильна деталь, така, як болт або гвинт. Кріпильні виступи 109 і 126, виконані в передній частині 100 бака і задній частині 120 бака, розміщені в положеннях, які не вирівняні один з одним. Посадочні виїмки 108а і 108b, виконані в передній частині 100 бака, розташовані з протилежних сторін від посадочного виступу 109 передньої частини 100 бака, відповідно. Посадочні виїмки 125а і 125b, виконані в задній частині 120 бака, розташовані з протилежних сторін від посадочного виступу 126 задньої частини 120 бака, відповідно. Кожна з посадочних виїмок 108а, 108b, 125а і 125b має циліндричну форму, так що вона приймає відповідний з опорних виступів 51 і 52 передньої опорної частини 50 бака і задньої опорної частини 55 бака. Передня опорна частина 50 бака включає в себе підтримуюче тіло 50а, що утворює опорну висоту для бака. Опорна виїмка 53 виконана по центру на верхній ділянці підтримуючого тіла 50а. Посадочний виступ 109 посаджений в опорній виїмці 53. З одного боку від опорної виїмки 53 виконана інша опорна виїмка 58. Опорна виїмка 58 приймає посадочний виступ 126 задньої частини 120 бака, коли передня опорна частина 50 бака використовується як задня опорна частина 55 бака. Опорні виступи 51 і 52, які будуть посаджені в посадочних виїмках 108а і 108b передньої частини 100 бака, розташовані з протилежних сторін від опорних виїмок 53 і 58, відповідно. Опорні виступи 51 і 52 в задній опорній частині 55 бака будуть посаджені в посадочні виїмки 125а і 125b. Кожна з опорних виїмок 53 і 58 має форму перевернутого трикутника, відповідну формі посадочних виступів 109 і 126. Кожна з посадочних виїмок 53 і 58 може мати форму щілини, що має поперечний переріз у вигляді перевернутого трикутника. Якщо посадочні виїмки 53 і 58 мають форму щілини, то посадочні виступи 109 і 126 передньої частини 100 бака і задньої частини 120 бака можуть бути посаджені в опорні виїмки 53 і 58, маючи встановлювальний зазор в напрямку уперед і назад. З цією метою, якщо посадочні виїмки 53 і 58 мають форму щілини, на передніх кінцях (або задніх кінцях) опорних виїмок 53 і 58 виконані упори 53b і 58b для обмеження переміщення посадочних виступів 109 і 126, відповідно. Крізь упори 53b і 58b пророблені кріпильні отвори 53с і 58с, відповідно. У ці кріпильні отвори 53с і 58с відповідно закріплені окремі кріпильні деталі. Опорні виступи 51 і 52 мають форму круглого стовпчика, так що вони сідають в посадочні виїмки 108а і 108b передньої частини 100 бака або в посадочні виїмки 125а і 125b задньої частини 120 бака, відповідно. Навколо зовнішніх ободових поверхонь опорних виступів 51 і 52 посаджені гумові втулки 51а і 52а, відповідно, що мають певну пружність. За рахунок пружності гумових втулок 51а і 52а, посаджених навколо опорних виступів 51 і 52, можна компенсувати встановлювальний зазор, що обумовлюється розмірною погрішністю, яка утворюється при встановленні передньої частини 100 бака і задній частині 120 бака. До речі, посадочний виступ 109 передньої частини 100 бака сідає в ліву з опорних виїмок 53 і 58 передньої опорної частини 50 бака, а саме, в опорну виїмку 53. У кріпильний отвір 53b, пророблений крізь упор 53а закріплюють гвинт, що проходить потім в кріпильну виїмку посадочного виступу 109. У цьому випадку, напрямок закріплення гвинта відповідає напрямку спереду назад бака. Посадочний виступ 126 задньої частини 120 бака сідає в праву з опорних виїмок 53 і 58 задньої опорної частини 55 бака, а саме, в опорну виїмку 58. У кріпильний отвір 58b, пророблений крізь упор 58а закріплюють гвинт, що проходить потім в кріпильну виїмку посадочного виступу 126. У цьому випадку, напрямок закріплення гвинта відповідає напрямку позаду уперед бака. Посадочний виступ 109 передньої частини 100 бака, посадочний виступ 126 задньої частини 120 бака розташовані так, що вони не вирівняні один з одним в напрямку спереду назад. 10 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 Посадочний виступ 109 передньої частини 100 бака може бути розташований на лівій стороні, а посадочний виступ 126 задньої частини 120 бака може бути розташований на правій стороні. Частина зовнішньої ободової поверхні задньої частини 120 бака жорстко обперта за допомогою опорних виступів 51 і 52 задньої опорної частини 55 бака. Частина зовнішньої ободової поверхні передньої частини 100 бака жорстко обперта за допомогою опорних виступів 51 і 52 передньої опорної частини 50 бака. Відповідно, передня опорна частина 50 бака і задня опорна частина 55 бака функціонують як фіксуючі основи, протидіючі вібрації зовнішньої ободової поверхні бака. У результаті, з'являється можливість зменшити вібрацію зовнішньої ободової поверхні бака і зменшити аеродинамічний шум. Оскільки барабан рухається всередині бака, бак піддається впливу великої зміни тиску. З цієї причини, зовнішня ободова поверхня бака вібрує, тим самим утворюючи аеродинамічний шум. У зменшення такої вібрації і аеродинамічного шуму вносять внесок кріпильні деталі. Посадочні виступи 109 і 126 передньої частини 100 бака і задньої частини 120 бака, а також опорні виїмки 53 і 58 передньої опорної частини 50 бака і задньої опорної частини 55 бака виконані похилими, проходячи паралельно напрямку нахилу бака. Кріпильні виїмки, пророблені крізь посадочні виступи 109 і 126 передньої частини 100 бака і задньої частини 120 бака, також виконані похилими, проходячи паралельно напрямку нахилу бака. Далі буде описане зчленування опорної конструкції відповідно до першого варіанту здійснення даного винаходу. Передня опорна частина 50 бака і задня опорна частина 55 бака встановлені по центру на передній і задній сторонах основи 600, відповідно, для підтримування ваги, що прикладається баком. У цьому випадку, посадочні виступи 109 і 126, виконані в передній частині 100 бака і задній частині 120 бака, сідають в опорній виїмці 53 передньої опорної частини 50 бака і задній опорній частині 55, відповідно. Рух посадочних виступів 109 і 126, посаджених в опорні виїмки 53 і 58, ограноване упорами 53а і 58а. Посадочні виступи 109 і 126, посаджені в опорні виїмки 53 і 58, кріпляться кріпильними деталями, що пропускаються через кріпильні отвори 53b і 58b упорів 53а і 58а, відповідно. Посадочні виступи 51 і 52 передньої опорної частини 50 бака і задньої опорної частини 55 бака сідають в посадочні виїмки 108а, 108b, 125а і 125b передньої частини 100 бака і задньої частини 120 бака, відповідно. Рух посадочних виступів 51 і 52 передньої частини 100 бака і задньої частини 120 бака, посаджених в посадочні виїмки 108а, 108b, 125а і 125b, огранований цими посадочними виїмками 108а, 108b, 125а і 125b. Посадочні виступи 51 і 52 можуть бути посаджені в посадочні виїмки 108а, 108b, 125а і 125b за допомогою гумових втулок 51а і 52а. За рахунок пружності гумових втулок 51а і 52а, можна компенсувати встановлювальний зазор при встановленні передньої частини 100 бака і задньої частини 120 бака. За рахунок пружності гумових втулок 51а і 52а, також можна зменшити або амортизувати вібрацію і ударний вплив, що генеруються між кожною з передньої частини 100 бака і задньої частини 120 бака і відповідної з передньої опорної частини 50 бака і задньої опорної частини 55 бака. Відповідно до машини для обробки білизни згідно з проілюстрованим варіантом здійснення, можна значно збільшити діаметр бака, тому що бак кріпиться безпосередньо до основи 600, так що він не рухається. У результаті, з'являється можливість значно збільшити місткість бака і барабана. Крім того, є ефект поліпшення загальної характеристики вібрації, оскільки бак кріпиться до основи 600. Далі, з посиланнями на прикладені креслення, буде описана опорна конструкція бака машини для обробки білизни згідно з другим варіантом здійснення даного винаходу. На фіг. 13 представлене перспективне зображення, що ілюструє машину для обробки білизни згідно з другим варіантом здійснення даного винаходу. На фіг. 14 представлений переріз, що ілюструє машину для обробки білизни згідно з другим варіантом здійснення даного винаходу. Як показано на цих кресленнях, опорна конструкція бака машини для обробки білизни згідно з другим варіантом здійснення даного винаходу включає в себе передню опорну частину 60 бака і задню опорну частину 70 бака. Передня опорна частина 60 бака нерухомо встановлена на основі 600 для підтримування нижньої ділянки передньої частини 100 бака. Задня опорна частина 70 бака нерухомо встановлена на основі 600 для підтримування нижньої ділянки задньої частини 120 бака. Опорні конструкції, що підтримуються передньою опорною частиною 60 бака і задньою опорною частиною 70 бака, також виконані на нижніх ділянках передньої частини 100 бака і задній частині 120 бака, відповідно. 11 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 Множина передніх посадочних виступів 62 виконані на нижній ділянці передньої частини 100 бака таким чином, що ці передні посадочні виступи 62 сідають в передню опорну частину 60 бака. Кожен передній посадочний виступ 62 має клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника. Крізь кожен передній посадочний виступ в напрямку, паралельному осьовому напрямку передньої частини 100 бака, пророблена кріпильна виїмка 64. У кріпильну виїмку 64 закріплена кріпильна деталь, така, як болт або гвинт. Множина задніх посадочних виїмок 72 виконані на нижній ділянці задньої частини 120 бака таким чином, що утворюється опора за допомогою задньої опорної частини 70 бака. Кожна задня посадочна виїмка 72 має циліндричну форму. Передня опорна частина 60 бака встановлена на передню центральну ділянку основи 600 за допомогою окремих кріпильних деталей (наприклад, нарізних болтів (не показані)). Передня опорна частина 60 бака включає в себе переднє підтримуюче тіло 61 бака, що утворює опорну висоту для передньої частини 100 бака. На верхній ділянці переднього підтримуючого тіла 61 бака виконані передні посадочні виїмки 63. Передні посадочні виступи 62 передньої частини 60 бака сідають в передні посадочні виїмки 63, відповідно. Кожна передня посадочна виїмка 63 має форму перевернутого трикутника, що відповідає формі передніх посадочних виступів 62. Передні посадочні виїмки 63 можуть мати форму щілини, що має поперечний переріз у вигляді перевернутого трикутника. Якщо передні посадочні виїмки 63 мають форму щілини, то передні посадочні виступи 62 передньої частини 100 бака можуть мати встановлювальний зазор в напрямку уперед і назад. На передньому кінці кожної передньої посадочної виїмки 63 виконаний упор 65, що обмежує рух переднього посадочного виступу 62, посадженого в передню посадочну виїмку 63. Крізь кожен упор 65 пророблений посадочний отвір 67. У кріпильний отвір 67 закріплена посадочна деталь, так що передній посадочний виступ 62 виявляється нерухомо встановленим в передню посадочну виїмку 63. Задня опорна частина 70 бака нерухомо встановлена на задню центральну ділянку основи 600 за допомогою окремих кріпильних деталей (наприклад, нарізних болтів (не показані)). Задня опорна частина 70 бака включає в себе заднє підтримуюче тіло 71 бака, що утворює опорну висоту для задньої частини 120 бака. На верхній ділянці заднього підтримуючого тіла 71 бака виконані задні опорні виступи 74. Задні опорні виступи 74 сідають в задні посадочні виїмки 72 задньої частини 120 бака, відповідно. Кожен задній опорний виступ 74 забезпечений циліндричною гумовою втулкою 76, так що задній опорний виступ 74 виявляється щільно посадженим у відповідній посадочній виїмці 72. Гумова втулка 76 може бути виконана з гумового матеріалу, що має деяку пружність. За рахунок пружності гумової втулки 76 можна компенсувати встановлювальний зазор, що обумовлюється розмірною погрішністю, що утворюється при встановленні задньої частини 120 бака. Хоча опорна конструкція бака згідно з другим варіантом здійснення описана за умови, що елементи, які складають її, розрізнюються як передня опорна частина 60 і задня опорна частина 70, такий складовий елемент, як передня опорна частина 60, може бути розташована на задній стороні бака, а такий складовий елемент, як задня опорна частина 70, може бути розташована на передній стороні бака. Тобто, в даному винаході на положення передньої опорної частини 60 і задньої опорної частини 70 обмеження не накладаються. Тепер буде описане зчленування вищеописаної опорної конструкції бака. Передня опорна частина 60 бака встановлена по центру на передній стороні основи 60. Передні посадочні виступи 62 передньої частини 100 бака сідають в передні посадочні виїмки 63 передньої опорної частини 60 бака, відповідно. Рух передніх посадочних виступів 62, посаджених в передні посадочні виїмки 62, обмежений упорами 65. Передні посадочні виступи 62, посаджені в передні посадочні виїмки 63, кріпляться кріпильними деталями, пропущеними в кріпильні отвори 67, пророблені крізь упори 65. Задня опорна частина 70 бака встановлена по центру на задній стороні основи 600 для підтримування ваги, що прикладається на задній стороні бака. Задні опорні виступи 74 задньої опорної частини 70 бака посаджені в задні посадочні виїмки 72 задньої частини 120 бака. Рух задніх опорних виступів 74, посаджених в задні посадочні виїмки 72, обмежений цими задніми посадочними виїмками 7. Задні опорні виступи 74 можуть бути посаджені в задні посадочні виїмки 72 за допомогою гумових втулок 76. За рахунок пружності гумових втулок 76, можна компенсувати встановлювальний зазор при встановленні бака. За рахунок пружності гумових втулок 76, можна також зменшити або амортизувати вібрацію і ударний вплив, що генеруються між передньою частиною 60 бака і задньою частиною 70 бака. 12 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі, з посиланнями на прикладені креслення, буде описана опорна конструкція бака машини для обробки білизни відповідно до третього варіанту здійснення даного винаходу. На фіг. 15 представлене перспективне зображення, що ілюструє машину для обробки білизни відповідно до третього варіанту здійснення даного винаходу. На фіг. 16 представлене перспективне зображення з просторовим розділенням деталей, що ілюструє зчленований стан машини для обробки білизни відповідно до третього варіанту здійснення даного винаходу. Опорна конструкція бака машини для обробки білизни відповідно до третього варіанту здійснення даного винаходу включає в себе множину опорних ребер 80, виконаних на зовнішній ободовій поверхні бака, і множину підтримуючих засобів 90, передбачених на основі 600, для підтримування опорних ребер 80. Як показано на кресленнях, опорні ребра 80 виступають з нижніх ділянок зовнішніх ободових поверхонь передньої частини 100 бака і задньої частини 120 бака. Множина опорних ребер 80 розташовані в передній частині 100 бака, і множина їх розташовані також в задній частині 120 бака. Хоча опорні ребра 80, відповідно розташовані в передній частині 100 бака і задній частині 120 бака, розрізняються у напрямку формування і положенні формування, вони мають однакову конфігурацію. Відповідно, опорні ребра 80 будуть описані лише в зв'язку з одним опорним ребром 80, без опису всіх опорних ребер 80. Кожне опорне ребро 80 виступає в напрямку, перпендикулярному осьовому напрямку бака, з нижньої ділянки секції найбільшого діаметра передньої частини 100 бака в задній частині 120 бака. З нижнього кінця кожного опорного ребра 80 виступає виступ (не показаний), що вводиться в зачеплення, обмежуючи положення зчленування опорного ребра 80 з відповідним підтримуючим засобом 90. На одній стороні кожного опорного ребра 80 виконаний кріпильний отвір 84 для зчленування опорного ребра 80 із зчленовуючим ребром 93, виконаним на відповідному підтримуючому засобі 90, за допомогою окремої кріпильної деталі. Нижче буде описаний підтримуючий засіб 90. До речі, підтримуючі засоби 90 передбачені у відповідних кутах основи 600. У переважному варіанті, підтримуючі засоби 90 встановлені так, що виявляються в щільному контакті з кутовими ділянками основи 600, до якого прилягають передня панель корпусу (не показана), задня панель 620 корпусу, права панель 630 корпусу і ліва панель 640 корпусу, зчленована з відповідними сторонами основи 600. На основі 600 може бути передбачена множина підтримуючих засобів 90. Хоча підтримуючі засоби 90 розрізняються у напрямку установки і положенні установки, вони можуть мати однакову конфігурацію у напрямку формування і положенні формування. Відповідно, підтримуючі засоби 90 будуть описані лише в зв'язку з одним підтримуючим засобом 90, без опису всіх підтримуючих засобів 90. Кожен підтримуючий засіб включає в себе подовжене тіло 91, зчленоване з основою 600, сідло 92, виконане на верхньому кінці тіла 91, для підтримування із забезпеченням ущільнення відповідного опорного ребра 80, виконаної на бака, і виїмку, що вводиться в зачеплення 94, виконану в сідлі 92, для прийому виступу, що вводиться в зачеплення 82, виконаного у відповідному опорному ребрі 80. Зчленовуюче ребро 93 виконане на одній стороні сідла 92. Зчленовуюче ребро 93 проходить до нижнього кінця опорного ребра 80. Зчленовуючий отвір 95 пророблений крізь зчленовуюче ребро 93 таким чином, що цей з'єднуючий отвір 95 відповідає кріпильному отвору 84, виконаному у відповідному опорному ребрі 80. Зчленовуючий отвір 95 і кріпильний отвір 84 скріплені один з одним окремою кріпильною деталлю. До речі, тіло 91 кожного підтримуючого засобу 90, нерухомо встановлене на основі 600, розташовується на відповідному з вертикальних кутових ділянок, обмежених передньою панеллю корпусу (не показана), задньою панеллю 620 корпусу, правою панеллю 630 корпусу і лівою панеллю 640 корпусу, зчленованих з основою 600. Тіло 91 кожного підтримуючого засобу 90 може бути жорстко зчленоване з відповідною з ділянок корпусу за допомогою окремої кріпильної деталі (не показана). Відповідно до машини для обробки білизни згідно з цим варіантом здійснення, можна значно збільшити діаметр бака, тому що бак кріпиться безпосередньо до кутів основи 600 і корпусу, так що бак не рухається. У результаті, з'являється можливість значно збільшити місткість бака і барабана. Оскільки бак нерухомо встановлений на основі 600 і корпусі, бак не вібрує окремо, а вібрує за умови, що до бака додається вага корпусу. У результаті, збільшується жорсткість бака. Крім того, є ефект поліпшення загальних характеристик вібрації барабанної пральної машини. Потрібно зрозуміти, що терміни, що вживаються для найменування складових елементів в описі і прикладеній формулі винаходу, не потрібно сприймати як такі, що мають обмежувальний 13 UA 99563 C2 характер в загальному і словниковому значенні. Хоча щонайменше частина термінів призначені для зручності опису, матеріали, функції, форми і т. д. складових елементів цими термінами не обмежуються. Потрібно зрозуміти, що складові елементи даного винаходу визначаються і пояснюються їх функціями і ролями. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Машина для обробки білизни, що містить: корпус, що має основу, бак для утримування в ньому води для прання, барабан, встановлений в баці, вузол підвіски для пружного підтримування барабана, і вузол опор, передбачений на основі, для підтримування вертикальної ваги бака, при цьому підтримування бака здійснюється за допомогою вузла опор на ободовій поверхні незалежно від підтримування барабана. 2. Машина для обробки білизни за п. 1, в якій бак підтримується щонайменше в трьох точках на ободовій поверхні. 3. Машина для обробки білизни за п. 1, в якій бак додатково підтримується на поверхні передньої або задньої стінки. 4. Машина для обробки білизни за п. 1, в якій бак підтримується як автономний. 5. Машина для обробки білизни за п. 1, в якій вузол опор містить передній підтримуючий засіб, встановлений на передній стороні основи, для підтримування передньої сторони бака, і задній підтримуючий засіб, встановлений на задній стороні основи, для підтримування задньої сторони бака. 6. Машина для обробки білизни за п. 5, в якій бак виконаний з переднім посадочним виступом, який виступає вниз з передньої нижньої ділянки бака, а передній підтримуючий засіб виконаний з передньою посадочною виїмкою, в яку саджають передній посадочний виступ. 7. Машина для обробки білизни за п. 6, в якій передній посадочний виступ має клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника, а передня посадочна виїмка має форму перевернутого трикутника, що відповідає формі посадочного виступу. 8. Машина для обробки білизни за п. 7, в якій на одній стороні посадочної виїмки виконаний кріпильний отвір для забезпечення проходження кріпильної деталі через цей кріпильний отвір, а на одній стороні посадочного виступу в положенні, що відповідає кріпильному отвору, виконана кріпильна виїмка для забезпечення закріплення кріпильної деталі в кріпильну виїмку. 9. Машина для обробки білизни за п. 5, в якій бак виконаний із задньою посадочною виїмкою, що заглиблюється доверху від задньої нижньої ділянки бака, а задній підтримуючий засіб виконаний із заднім опорним виступом, що саджається в задню посадочну виїмку. 10. Машина для обробки білизни за п. 9, в якій задня посадочна виїмка має циліндричну форму, а задній опорний виступ забезпечений циліндричною опорою, виконаною з пружного матеріалу, причому циліндрична опора посаджена в задній посадочній виїмці для підтримування бака. 11. Машина для обробки білизни за п. 5, в якій бак забезпечений посадочним виступом і посадочною виїмкою, відповідно виконаними на передній і задній нижній ділянках бака, а передній підтримуючий засіб і задній підтримуючий засіб забезпечені посадочною виїмкою і опорним виступом, що зчленовується з посадочним виступом і посадочною виїмкою, відповідно. 12. Машина для обробки білизни за п. 11, в якій посадочний виступ має клиноподібну форму, що має поперечний переріз у вигляді перевернутого трикутника, посадочна виїмка має форму інвертованого трикутника, що відповідає формі посадочного виступу. 13. Машина для обробки білизни за п. 12, в якій на одній стороні посадочної виїмки виконаний кріпильний отвір для забезпечення проходження кріпильної деталі через цей кріпильний отвір, а на одній стороні посадочного виступу в положенні, що відповідає кріпильному отвору, виконана кріпильна виїмка для забезпечення закріплення кріпильної деталі в кріпильну виїмку. 14. Машина для обробки білизни за п. 11, в якій посадочна виїмка має циліндричну форму, а опорний виступ має циліндричну опору, виконану з пружного матеріалу, причому циліндрична опора посаджена в посадочній виїмці для підтримування бака. 14 UA 99563 C2 5 10 15 20 25 30 35 40 45 50 55 15. Машина для обробки білизни за п. 1, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, і пружний матеріал для запобігання витіканню води, що знаходиться всередині барабана, до вузла приводу і забезпечення переміщення вузла приводу відносно бака. 16. Машина для обробки білизни за п. 1, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, при цьому вузол підвіски прикріплений до коробки підшипників. 17. Машина для обробки білизни, що містить: корпус, що визначає зовнішній вигляд, причому корпус має основу, бак, нерухомо встановлений в корпусі, барабан, який встановлений з можливістю обертання в баці і має виконаний на його передній стороні отвір, через який білизна завантажується в барабан, обертовий вал, що проходить через бак від задньої стінки барабана, коробку підшипників, з'єднану з обертовим валом, і кронштейн амортизатора для амортизованого підтримування коробки підшипників відносно основи, передній підтримуючий засіб, встановлений на передній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, і задній підтримуючий засіб, встановлений по центру на задній стороні основи, для підтримування вертикальної ваги бака. 18. Машина для обробки білизни, що містить: корпус, що надає зовнішнього вигляду, причому корпус містить основу, бак, нерухомо встановлений в корпусі, барабан, який встановлений з можливістю обертання в баці і має на своїй передній стороні отвір, через який білизна завантажується в барабан, обертовий вал, що проходить через бак від задньої стінки барабана, коробку підшипників, з'єднану з обертовим валом, і кронштейн амортизатора для амортизованого підтримування коробки підшипників відносно основи, передній підтримуючий засіб, встановлений по центру на передній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, і задній підтримуючий засіб, встановлений по центру на задній стороні основи, для підтримування вертикальної ваги бака і одночасного обмеження горизонтального переміщення бака, причому задній підтримуючий засіб має таку ж форму, як передній підтримуючий засіб. 19. Машина для обробки білизни, що містить: корпус, що визначає зовнішній вигляд, причому корпус має основу, бак, нерухомо встановлений в корпусі, барабан, який встановлений з можливістю обертання в баці і має на своїй передній стороні отвір, через який білизна завантажується в барабан, вузол підвіски для пружного підтримування барабана, і множину підтримуючих засобів, встановлених на основі таким чином, що підтримуючі засоби розташовані зовні бака і під ним для підтримування вертикальної ваги бака. 20. Машина для обробки білизни за п. 19, в якій корпус містить множину кришок корпусу, що охоплюють зовнішню ободову поверхню основи, а підтримуючі засоби нерухомо встановлені на основу і відповідні внутрішні поверхні кришок корпусу. 21. Машина для обробки білизни за п. 19, в якій множина опорних ребер сформована на нижній ділянці зовнішньої ободової поверхні бака таким чином, що ці опорні ребра виступають горизонтально, а підтримуючі засоби відповідно підтримують ці опорні ребра. 22. Машина для обробки білизни за п. 19, в якій на кінці кожного з опорних ребер сформований виступ, що вводиться в зачеплення, а на кінці кожного з підтримуючих засобів сформована виїмка, яка вводиться в зачеплення, що приймає виступ, який вводиться в зачеплення, відповідного одного з опорних ребер, і тим самим обмежує опорне положення відповідного опорного ребра. 23. Машина для обробки білизни за п. 19, в якій кожен з підтримуючих засобів забезпечений зчленовуючим ребром, виконаним на кінці підтримуючого засобу, причому зчленовуюче ребро має зчленовуючий отвір, а на кінці кожного з опорних ребер виконаний 15 UA 99563 C2 5 10 15 20 25 30 кріпильний отвір для забезпечення закріплення кріпильної деталі в цей кріпильний отвір після проходження через зчленовуючий отвір відповідного кінця підтримуючих засобів. 24. Машина для обробки білизни за п. 19, в якій корпус містить ліву і праву панелі, а також передню і задню панелі, які надають зовнішнього вигляду, а підтримуючі засоби підтримуються кутами, обмеженими за допомогою згаданих панелей, знаходячись в щільному контакті з цими кутами, відповідно. 25. Машина для обробки білизни за п. 19, що додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, і пружний матеріал для запобігання витіканню води, що знаходиться всередині барабана, до вузла приводу і забезпечення переміщення вузла приводу відносно бака. 26. Машина для обробки білизни за п. 19, що додатково містить в узол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, при цьому вузол підвіски прикріплений до коробки підшипників. 27. Машина для обробки білизни, що містить: корпус, який визначає зовнішній вигляд, причому корпус має основу, бак, нерухомо встановлений в корпусі, барабан, який встановлений з можливістю обертання в баці імає на своїй передній стороні отвір, через який білизна завантажується в барабан, вузол підвіски для пружного підтримування барабана, множину підтримуючих засобів, встановлених на основі таким чином, що ці підтримуючі засоби розташовані між центром основи і зовнішньою поверхнею бака і під ним, для підтримування вертикальної ваги бака. 28. Машина для обробки білизни за п. 27, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, і пружний матеріал для запобігання витіканню води, що знаходиться всередині барабана, до вузла приводу і забезпечення переміщення вузла приводу відносно бака. 29. Машина для обробки білизни за п. 27, яка додатково містить вузол приводу, що містить вал, з'єднаний з барабаном, коробку підшипників, що підтримує з можливістю обертання вал, і електродвигун для обертання вала, при цьому вузол підвіски прикріплений до коробки підшипників. 16 UA 99563 C2 17 UA 99563 C2 18 UA 99563 C2 19 UA 99563 C2 20 UA 99563 C2 21 UA 99563 C2 22 UA 99563 C2 23 UA 99563 C2 24 UA 99563 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
