Пристрій для обробляння пластичних матеріалів

1. Пристрій для попереднього обробляння та подальшого транспортування, пластифікації або агломерації пластичних матеріалів, зокрема термопластичних відходів з метою повторного використання, який містить бункер (1) для матеріалу, що обробляється, в якому знаходяться принаймні один змішувальний та/або подрібнювальний засіб (3), який виконаний з можливістю обертання навколо осі (10) обертання у визначеному напрямку і призначений для перемішування, нагрівання та/або подрібнення пластичного матеріалу,

у якому отвір (8), для видалення попередньо обробленого пластичного матеріалу зсередини бункера (1), виконаний у бічній стінці (9) бункера (1) на рівні змішувального та/або подрібнювального засобу (3) або найнижчого з них, найближчого до днища,

у якому передбачений принаймні один конвеєр (5), зокрема, один екструдер (5), для приймання попередньо обробленого матеріалу, який має принаймні один шнек (6), виконаний з можливістю обертатися у корпусі (16) і чинити, зокрема, пластифікуючу або агломеруючу дію, причому корпус (16) має на своєму кінці (7) або у стінці оболонки приймальний отвір (80) для приймання матеріалу шнеком (6), а приймальний отвір (80) та отвір (8) з'єднані між собою, який відрізняється тим, що

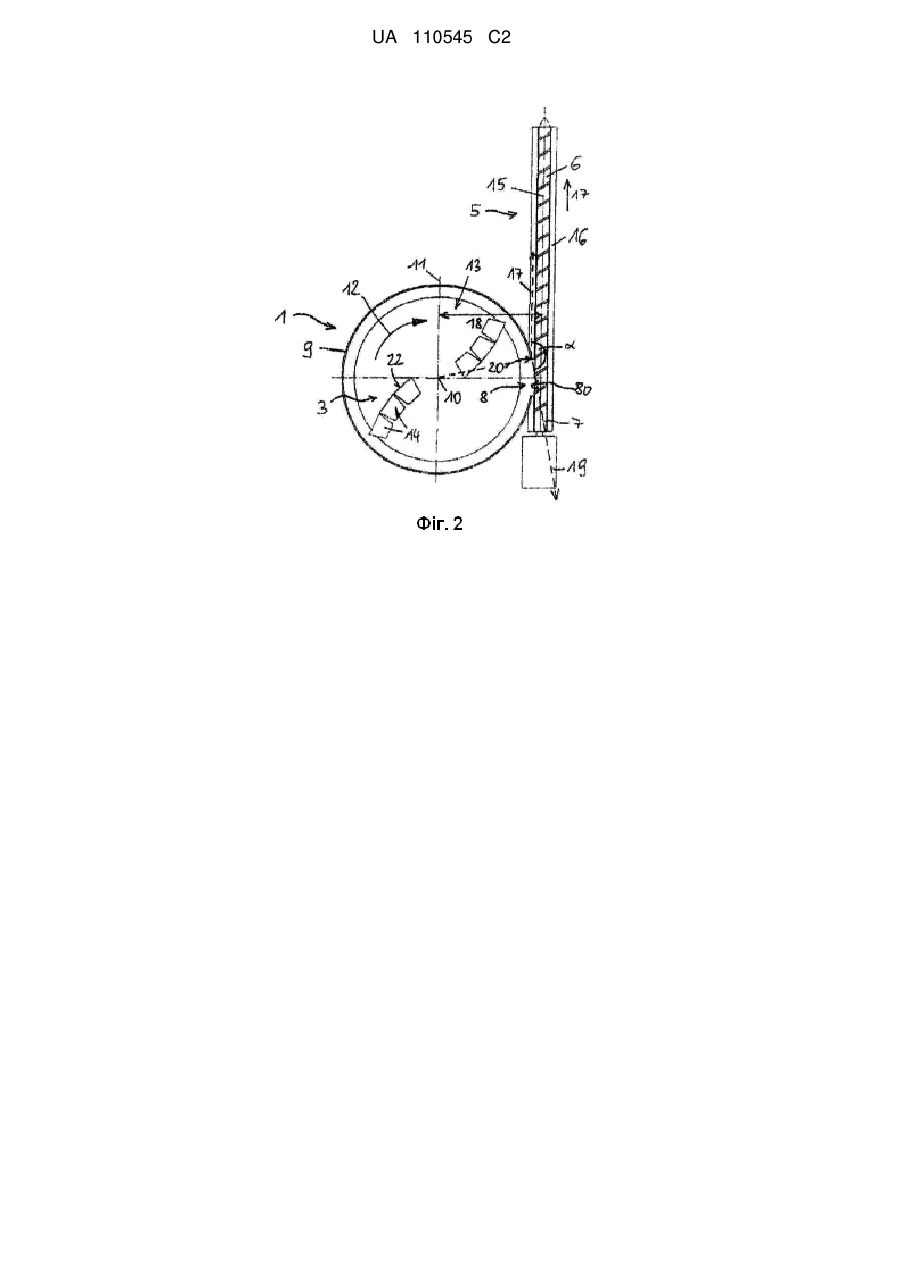

для кожної окремої точки у всій зоні отвору (8) скалярний добуток вектора (19) напрямку, який є паралельним дотичній до окружності, описаної крайньою у радіальному напрямку точкою змішувального та/або подрібнювального засобу (3), і який спрямований у напрямку (12) руху змішувального та/або подрібнювального засобу (3), під час його обертання повз вказані окремі точки отвору (8) та перед ними, на вектор (17) напрямку подання конвеєра дорівнює нулю або є негативним,

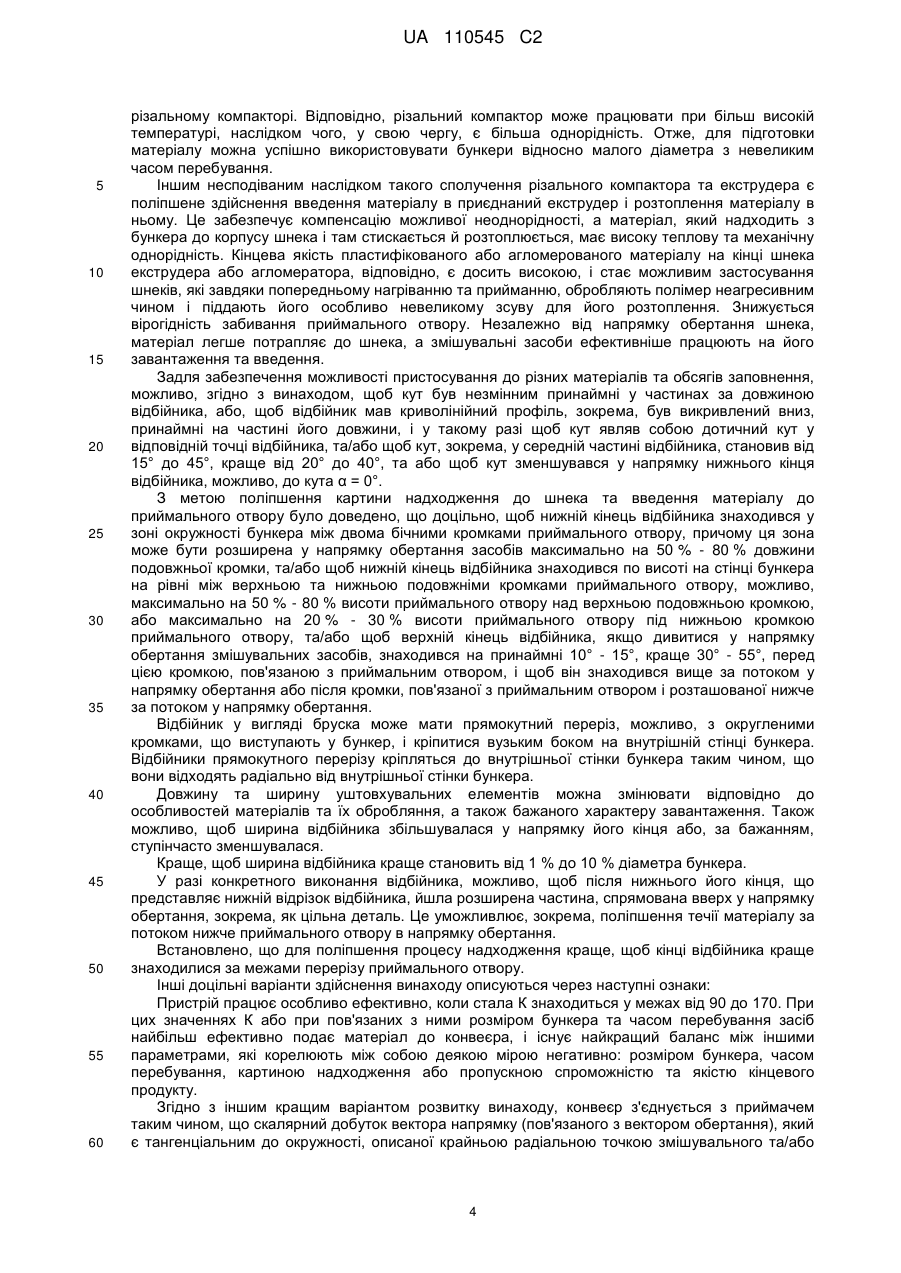

а на поверхні внутрішньої стінки бункера (1) встановлений принаймні один відбійник (50) у формі бруска, спрямований усередину бункера (1), профіль висоти якого зменшується у напрямку (12) обертання змішувального засобу (3), якщо дивитися зверху, а його кут, уздовж його довжини, з площиною (Е), перпендикулярною до осі (10) обертання змішувального засобу (3), є гострим кутом (g).

2. Пристрій за п. 1, який відрізняється тим, що кут (g) є незмінним принаймні на відрізках довжини відбійника (50), або профіль відбійника (50) є викривлений, зокрема викривлений униз, принаймні у частині його довжини (l), і що у такому випадку кут (g) являє собою тангенціальний кут у відповідній точці відбійника (50).

3. Пристрій за п. 1 або 2, який відрізняється тим, що кут (g), зокрема, у середній частині відбійника (50), становить від 15° до 45°, краще від 20° до 40°.

4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що кут (g) зменшується у напрямку до нижнього кінця відбійника (50), можливо, до кута g=0°.

5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що нижній кінець (58) відбійника (50) знаходиться у зоні (70) окружності між двома бічними кромками (55, 56) приймального отвору (80), і ця зона може розширюватися у напрямку обертання засобів (3) лише на максимум 50-80 % довжини подовжньої кромки (52, 53).

6. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що нижній кінець (58) відбійника (50) знаходиться на стінці бункера на висоті у межах зони (70) між верхньою та нижньою подовжніми кромками (52, 53) приймального отвору (80), можливо, максимум на 50-80 % висоти (НЕ) приймального отвору (80) вище верхньої подовжньої кромки (52) або максимум на 20-30 % висоти (НЕ) приймального отвору (80) нижче нижньої подовжньої кромки (53) приймального отвору (80).

7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що відбійник (50) виступає радіально від бічної стінки бункера.

8. Пристрій за будь-яким з пп. 1-7, який відрізняється тим, що відбійник (50) у формі бруска має прямокутний переріз, при необхідності, з закругленими кромками, що виступають усередину бункера (1), а своїм вузьким боком прикріплений до бічної стінки (1).

9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що ширина відбійника (50) може ступінчасто зменшуватися у напрямку до кінця, або відбійник (50) розширений у кінцевій частині.

10. Пристрій за будь-яким з пп. 1-9, який відрізняється тим, що у напрямку (12) обертання змішувальних засобів (3) верхній кінець відбійника (50) знаходиться принаймні на 10°-15°, краще на 30°-55°, перед кромкою (56), пов'язаною з приймальним отвором (80) і розташованою вище за ходом у напрямку обертання, або після кромки (55), пов'язаної з приймальним отвором (80) і розташованої нижче за ходом у напрямку обертання.

11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що ширина (b) відбійника (50) становить від 1 % до 10 % діаметра бункера та/або ширина відбійника (50) більше 15 мм, краще становить від 20 до 250 мм.

12. Пристрій за будь-яким з пп. 1-11, який відрізняється тим, що за нижнім кінцем, який утворює нижню частину (58) відбійника (50), знаходиться розширення (57), спрямоване вверх у напрямку (12) обертання, зокрема, виконане як одне ціле з ним.

13. Пристрій за будь-яким з пп. 1-12, який відрізняється тим, що відбійник (50) закінчується за межами відкритого перерізу приймального отвору (80).

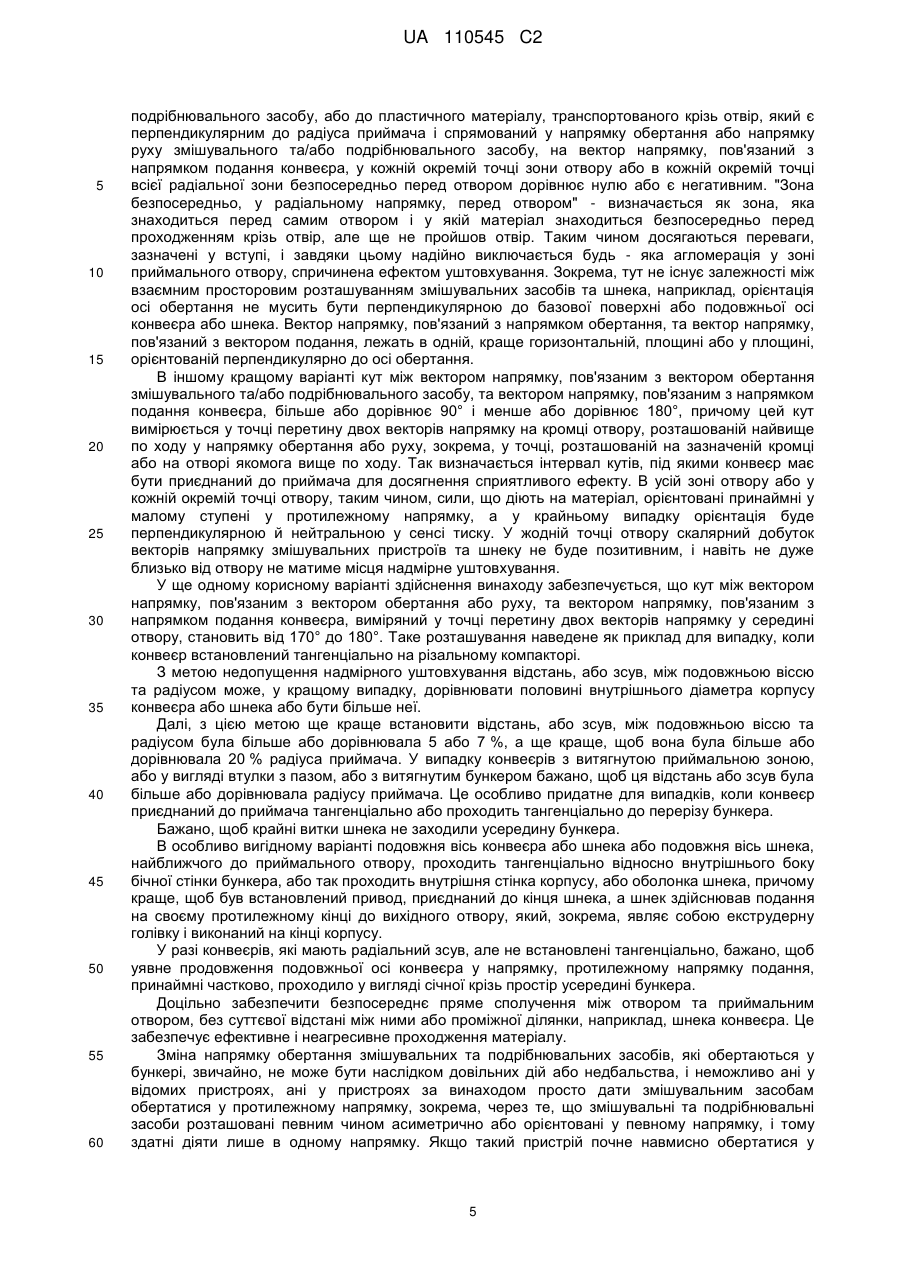

14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що кут (b) між вектором (19) напрямку руху під час обертання та вектором (17) напрямку подання конвеєра (5), виміряний у точці перерізу у двох векторів напрямку (17, 19) усередині отвору (8), становить від 170° до 180°.

15. Пристрій за будь-яким з пп. 1-14, який відрізняється тим, що відстань (18) зсуву між подовжньою віссю (15) конвеєра (5) або шнека (6), найближчого до приймального отвору (80), та радіусом (11), паралельним подовжній осі (15), більше або дорівнює половині внутрішнього діаметра корпусу (16) конвеєра (5) або шнека (6), та/або більше або дорівнює 7 %, а краще більше, або дорівнює 20 % радіуса бункера (1), або відстань (18) більше або дорівнює радіусу бункера (1).

16. Пристрій за будь-яким з пп. 1-14, який відрізняється тим, що уявне продовження подовжньої осі (15) конвеєра (5) у напрямку, протилежному напрямку подання, являє собою січну відносно перерізу бункера (1) і, принаймні деякі її відрізки, проходить крізь простір усередині бункера (1).

17. Пристрій за будь-яким з пп. 1-14, який відрізняється тим, що конвеєр (5) приєднаний тангенціально до бункера (1) або проходить тангенціально відносно перерізу бункера (1), або подовжня вісь (15) конвеєра (5) або шнека (6), або подовжня вісь шнека (6), найближчого до приймального отвору (80), проходить тангенціально відносно внутрішнього боку бічної стінки (9) бункера (1), або тангенціально проходить внутрішня стінка корпусу (16), або кінець оболонки шнека (6) так проходить, причому краще, щоб до кінця (7) шнека (6) був приєднаний привод, а шнек на своєму протилежному кінці здійснював подання до вихідного отвору, який, зокрема, являє собою екструдерну головку, встановлену на кінці корпусу (16).

18. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що отвір (8) безпосередньо сполучений з приймальним отвором (80), без ділянки або шнека конвеєра.

19. Пристрій за будь-яким з пп. 1-18, який відрізняється тим, що змішувальний та/або подрібнювальний засіб (3) має засоби та/або лопатки (14), які у напрямку (12) обертання або руху чинять подрібнювальну, різальну або нагрівальну дію на пластичний матеріал, причому засоби та/або лопатки (14) краще встановлені або сформовані на обертовому носії (13) засобів, зокрема несучому диску (13), встановленому паралельно поверхні днища (2).

20. Пристрій за будь-яким з пп. 1-19, який відрізняється тим, що передні зони або передні кромки (22) змішувальних та/або подрібнювальних засобів (3) або лопаток (14), які діють на матеріал та спрямовані у напрямку (12) обертання або руху, відрізняються за способом утворення, конструкцією, кривизною та/або розташуванням від зон, які знаходяться позаду відносно напрямку (12).

21. Пристрій за будь-яким з пп. 1-20, який відрізняється тим, що бункер (1) є по суті циліндричним, має круглий поперечний переріз, плоску поверхню днища (2) та орієнтовану вертикально відносно неї бічну стінку (9) у вигляді оболонки циліндра, та/або вісь (10) обертання змішувальних та/або подрібнювальних засобів (3) співпадає з центральною віссю бункера (1), та/або вісь обертання (10) або центральна вісь бункера орієнтована вертикально та/або перпендикулярно до поверхні днища (2).

22. Пристрій за будь-яким з пп. 1-21, який відрізняється тим, що найнижчий носій (13) засобів або найнижчий змішувальний та/або подрібнювальний засіб (3), та/або отвір (8) встановлені біля днища на невеликій відстані від поверхні днища (2), зокрема, у межах нижньої чверті висоти бункера (1), краще на відстані від 10 до 400 мм від поверхні днища (2).

23. Пристрій за будь-яким з пп. 1-22, який відрізняється тим, що конвеєр (5) являє собою одношнековий екструдер (6) з одним компресійним шнеком (6) або дво- чи багатошнековий екструдер, у якому діаметри d окремих шнеків (6) є однакові.
