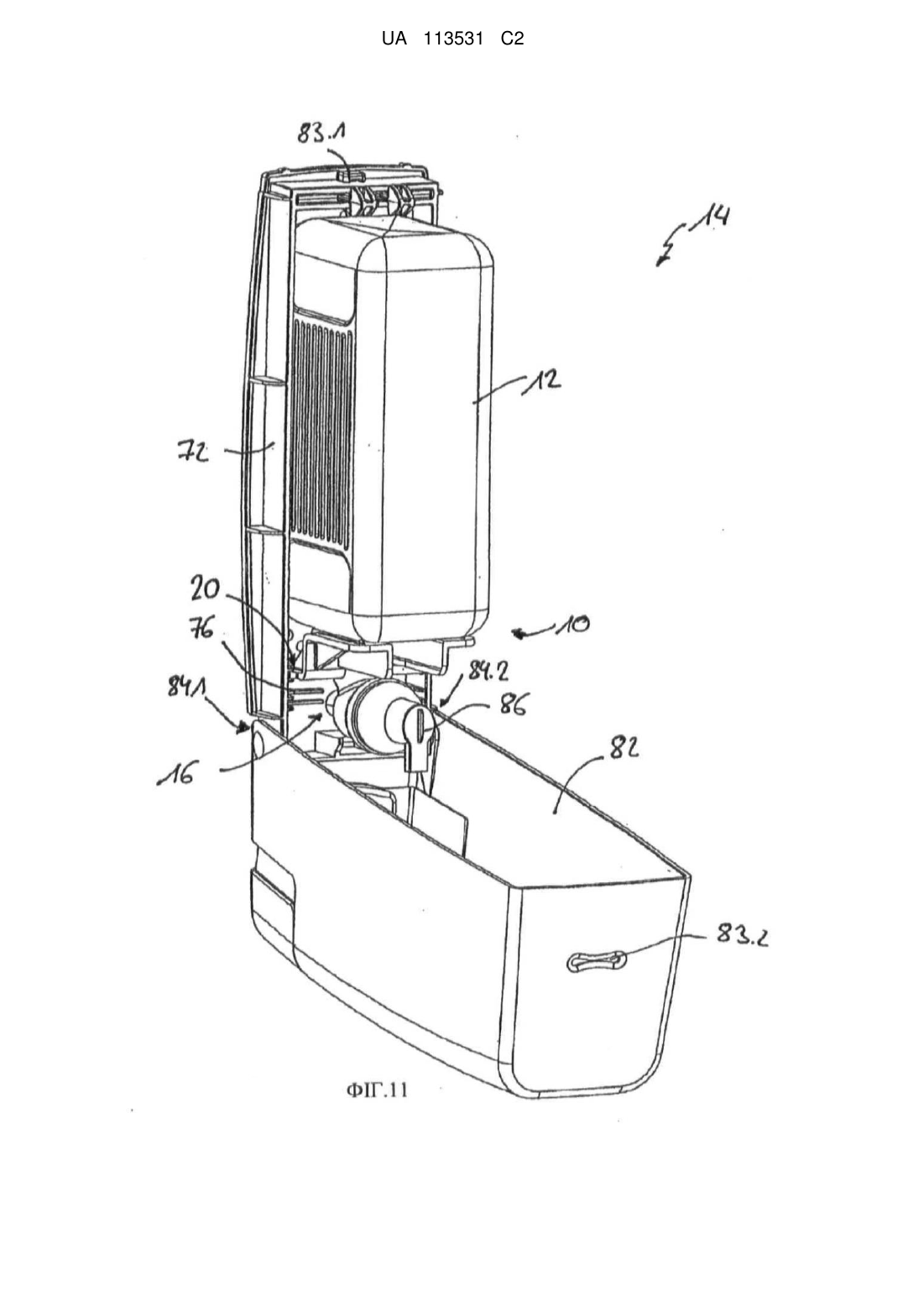

Пристрій для фіксації ємності, призначеної, зокрема, для рідких продуктів

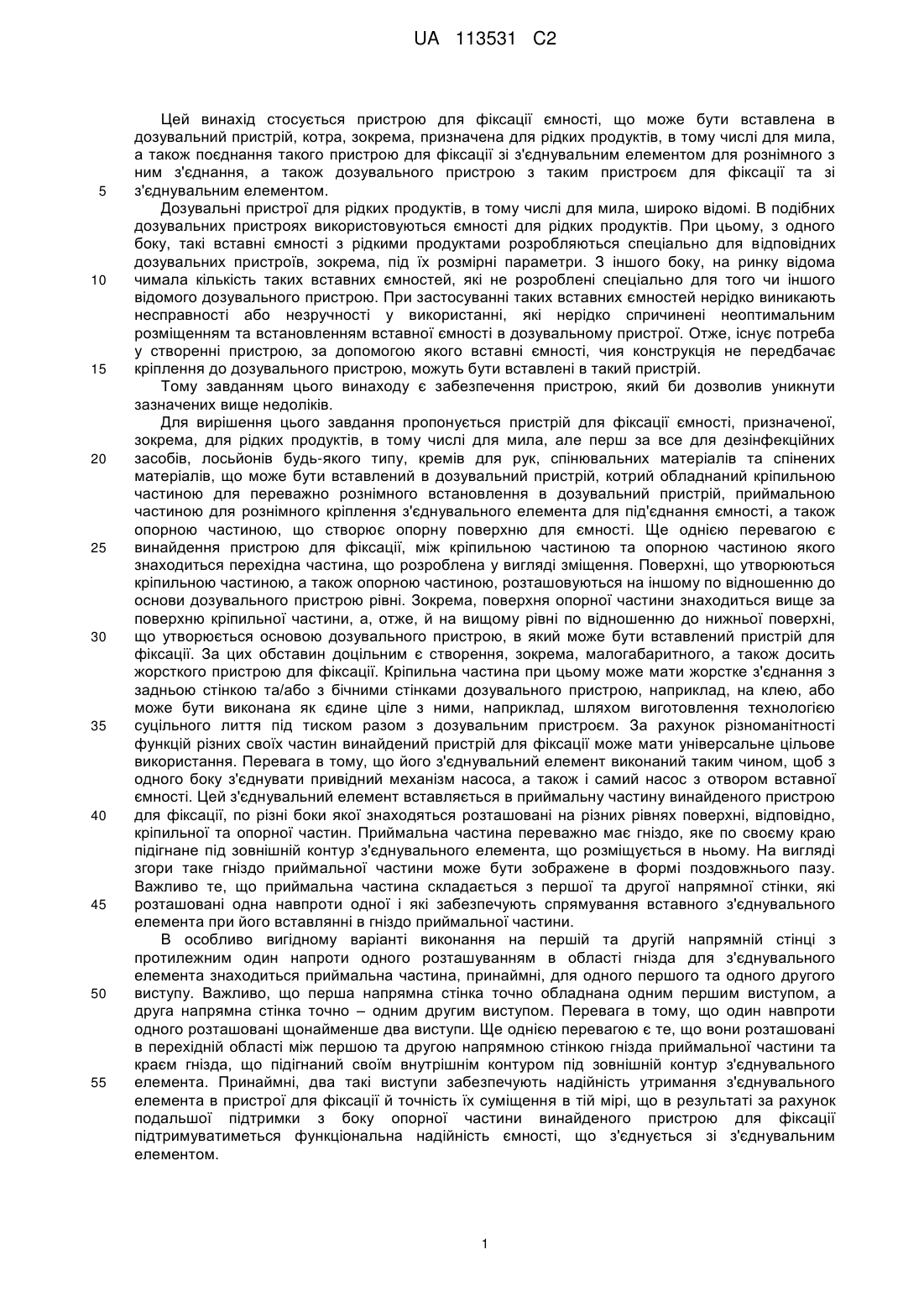

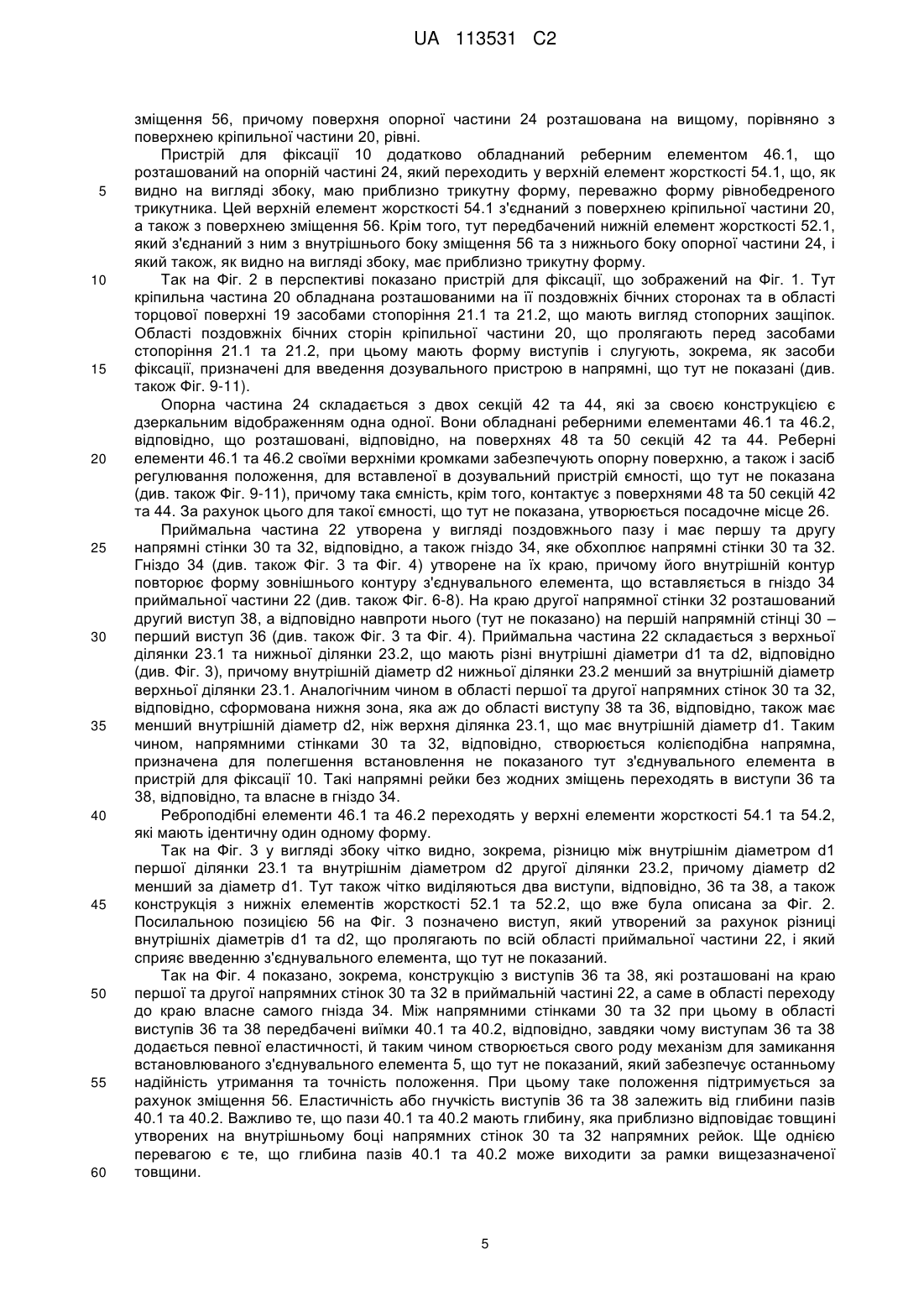

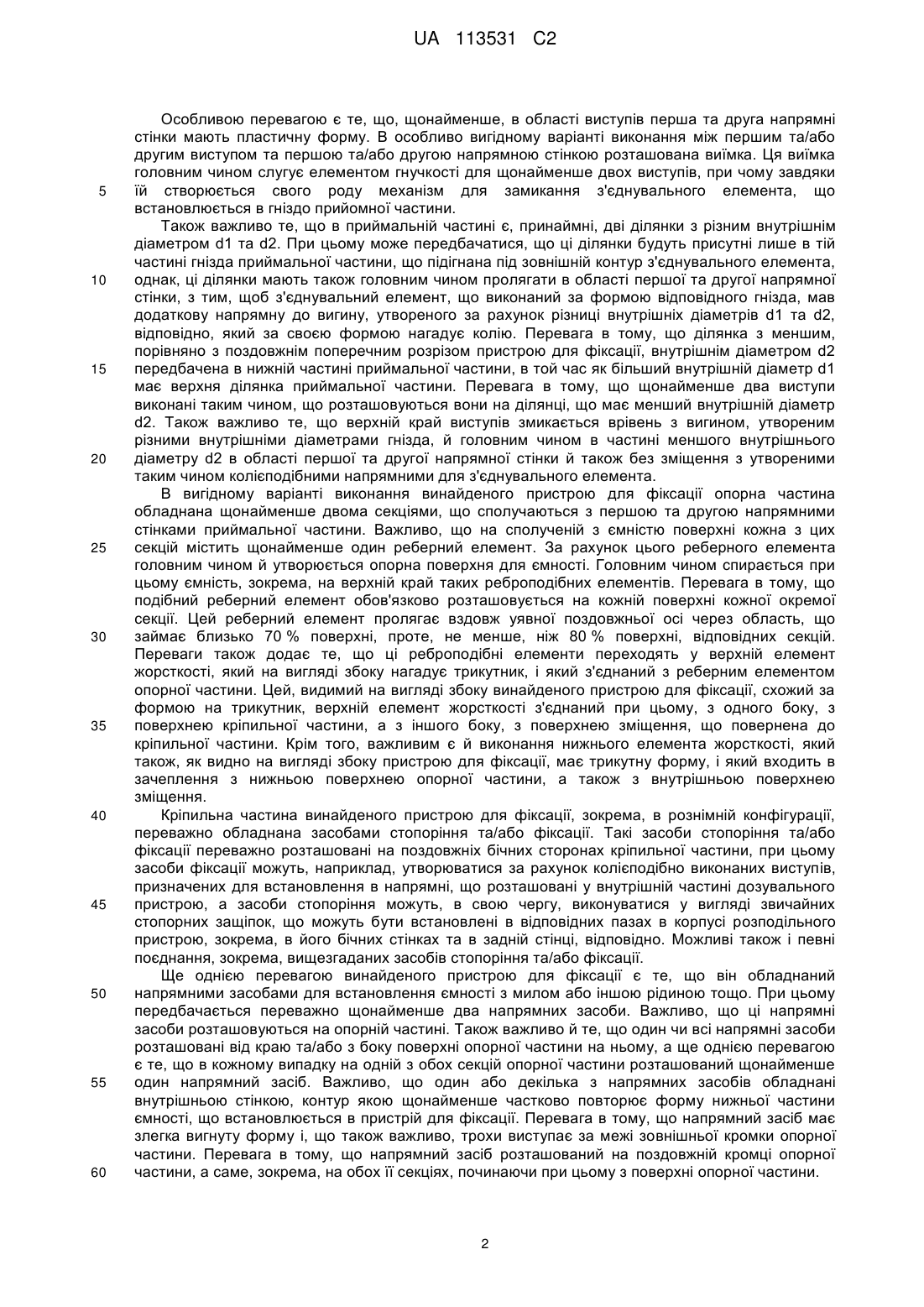

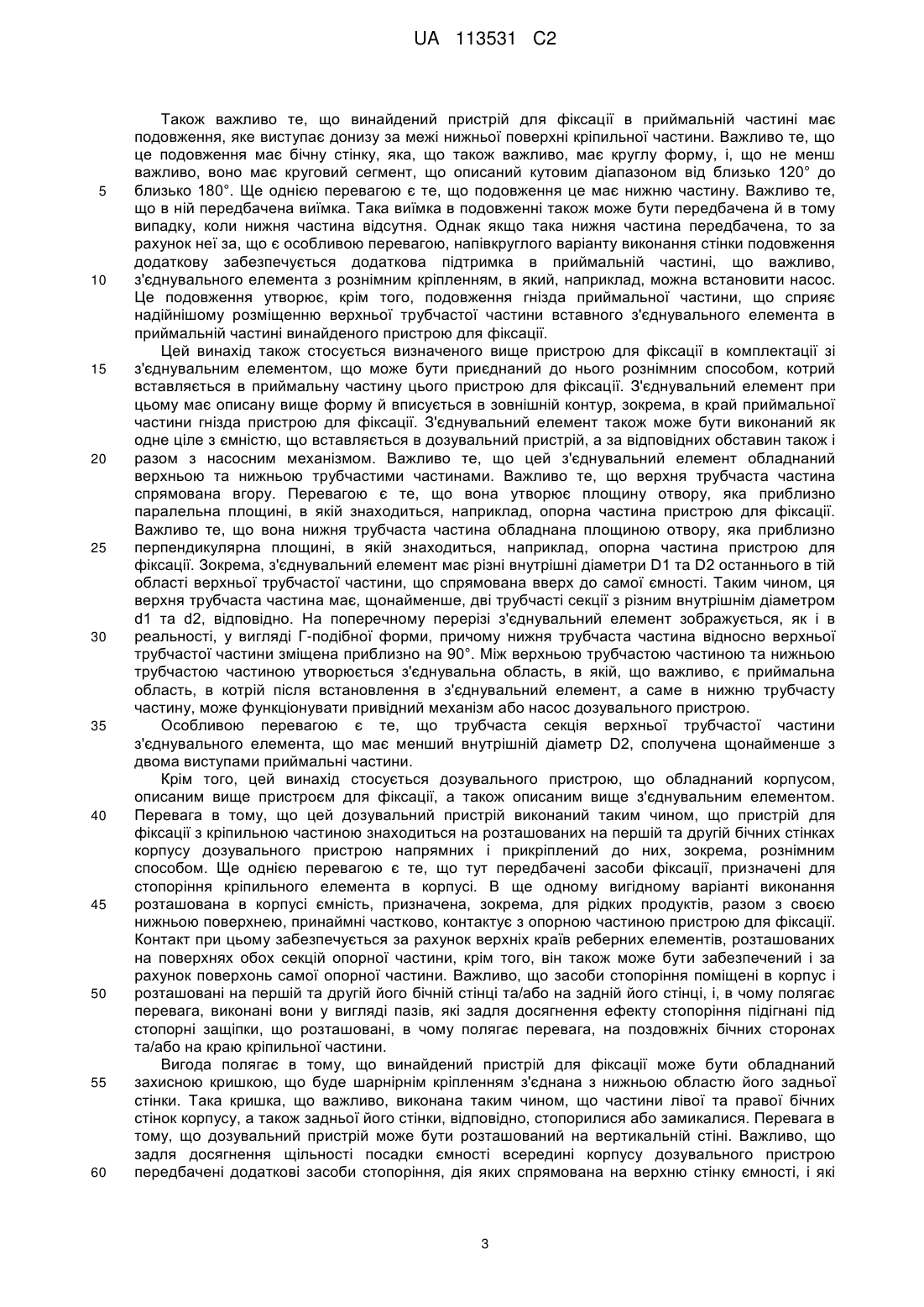

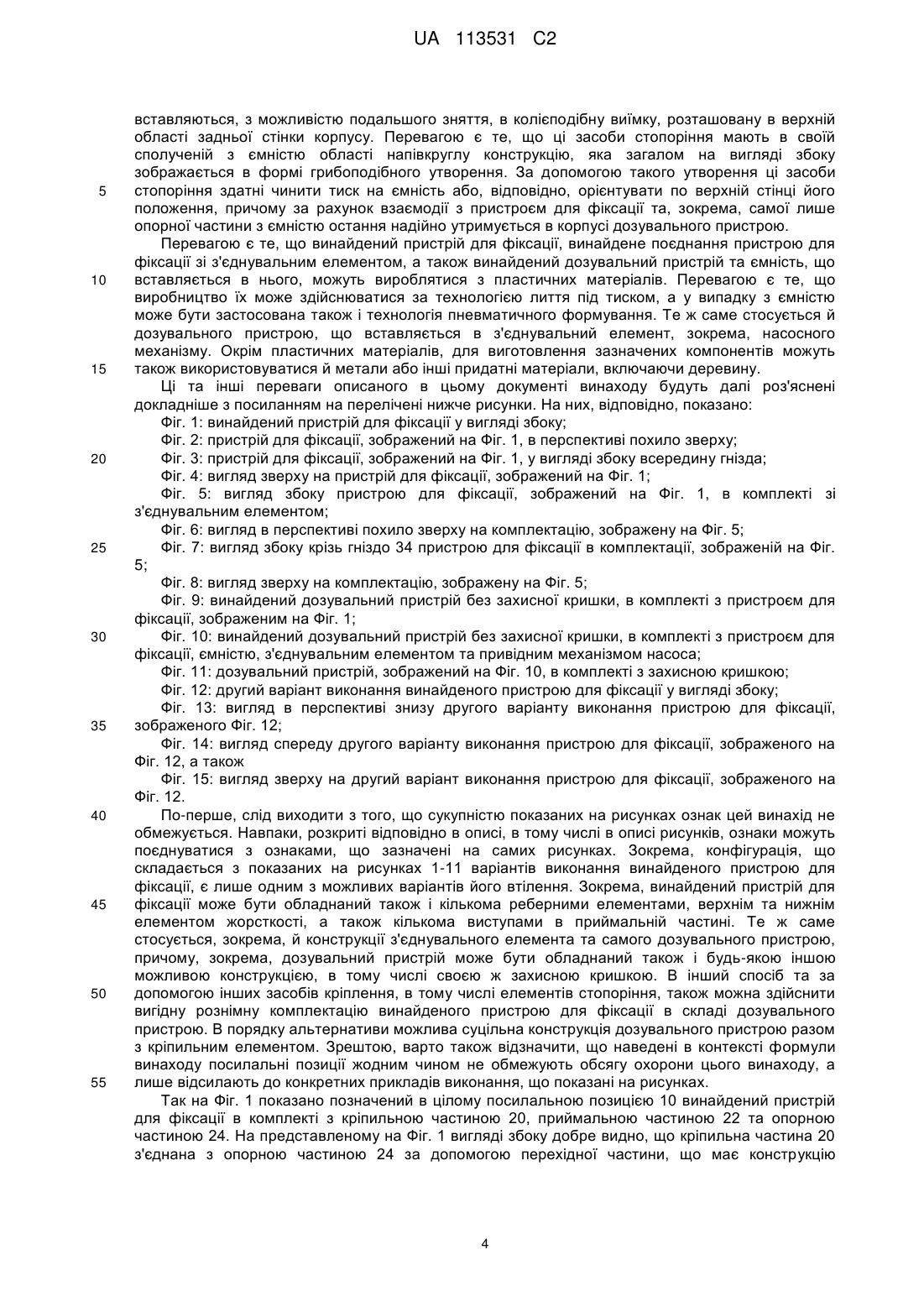

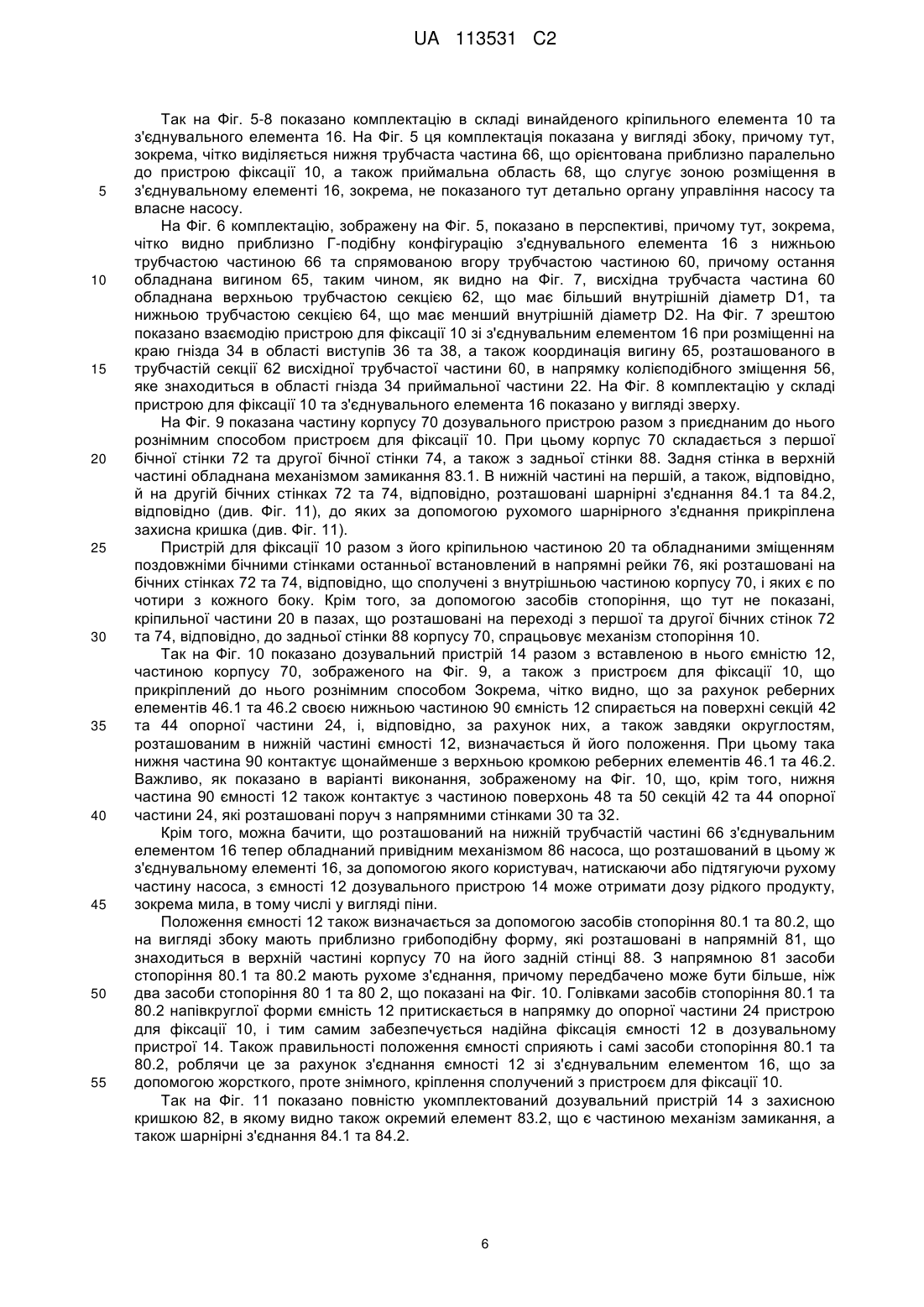

Реферат: 3 метою вирішення завдання щодо створення пристрою для фіксації, в якому можна б було встановлювати ємності, чия конструкція не передбачає кріплення до дозувального пристрою, пропонується саме такий пристрій для фіксації ємності, призначеної, зокрема, для рідких продуктів, в тому числі для мила, що може бути вставлена в дозувальний пристрій, котрий обладнаний кріпильною частиною для рознімного встановлення в дозувальний пристрій, приймальною частиною для рознімного кріплення з'єднувального елемента для під'єднання ємності, а також опорною частиною, що створює опорну поверхню для ємності. UA 113531 C2 (12) UA 113531 C2 UA 113531 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід стосується пристрою для фіксації ємності, що може бути вставлена в дозувальний пристрій, котра, зокрема, призначена для рідких продуктів, в тому числі для мила, а також поєднання такого пристрою для фіксації зі з'єднувальним елементом для рознімного з ним з'єднання, а також дозувального пристрою з таким пристроєм для фіксації та зі з'єднувальним елементом. Дозувальні пристрої для рідких продуктів, в тому числі для мила, широко відомі. В подібних дозувальних пристроях використовуються ємності для рідких продуктів. При цьому, з одного боку, такі вставні ємності з рідкими продуктами розробляються спеціально для відповідних дозувальних пристроїв, зокрема, під їх розмірні параметри. З іншого боку, на ринку відома чимала кількість таких вставних ємностей, які не розроблені спеціально для того чи іншого відомого дозувального пристрою. При застосуванні таких вставних ємностей нерідко виникають несправності або незручності у використанні, які нерідко спричинені неоптимальним розміщенням та встановленням вставної ємності в дозувальному пристрої. Отже, існує потреба у створенні пристрою, за допомогою якого вставні ємності, чия конструкція не передбачає кріплення до дозувального пристрою, можуть бути вставлені в такий пристрій. Тому завданням цього винаходу є забезпечення пристрою, який би дозволив уникнути зазначених вище недоліків. Для вирішення цього завдання пропонується пристрій для фіксації ємності, призначеної, зокрема, для рідких продуктів, в тому числі для мила, але перш за все для дезінфекційних засобів, лосьйонів будь-якого типу, кремів для рук, спінювальних матеріалів та спінених матеріалів, що може бути вставлений в дозувальний пристрій, котрий обладнаний кріпильною частиною для переважно рознімного встановлення в дозувальний пристрій, приймальною частиною для рознімного кріплення з'єднувального елемента для під'єднання ємності, а також опорною частиною, що створює опорну поверхню для ємності. Ще однією перевагою є винайдення пристрою для фіксації, між кріпильною частиною та опорною частиною якого знаходиться перехідна частина, що розроблена у вигляді зміщення. Поверхні, що утворюються кріпильною частиною, а також опорною частиною, розташовуються на іншому по відношенню до основи дозувального пристрою рівні. Зокрема, поверхня опорної частини знаходиться вище за поверхню кріпильної частини, а, отже, й на вищому рівні по відношенню до нижньої поверхні, що утворюється основою дозувального пристрою, в який може бути вставлений пристрій для фіксації. За цих обставин доцільним є створення, зокрема, малогабаритного, а також досить жорсткого пристрою для фіксації. Кріпильна частина при цьому може мати жорстке з'єднання з задньою стінкою та/або з бічними стінками дозувального пристрою, наприклад, на клею, або може бути виконана як єдине ціле з ними, наприклад, шляхом виготовлення технологією суцільного лиття під тиском разом з дозувальним пристроєм. За рахунок різноманітності функцій різних своїх частин винайдений пристрій для фіксації може мати універсальне цільове використання. Перевага в тому, що його з'єднувальний елемент виконаний таким чином, щоб з одного боку з'єднувати привідний механізм насоса, а також і самий насос з отвором вставної ємності. Цей з'єднувальний елемент вставляється в приймальну частину винайденого пристрою для фіксації, по різні боки якої знаходяться розташовані на різних рівнях поверхні, відповідно, кріпильної та опорної частин. Приймальна частина переважно має гніздо, яке по своєму краю підігнане під зовнішній контур з'єднувального елемента, що розміщується в ньому. На вигляді згори таке гніздо приймальної частини може бути зображене в формі поздовжнього пазу. Важливо те, що приймальна частина складається з першої та другої напрямної стінки, які розташовані одна навпроти одноїі які забезпечують спрямування вставного з'єднувального елемента при його вставлянні в гніздо приймальної частини. В особливо вигідному варіанті виконання на першій та другій напрямній стінці з протилежним один напроти одного розташуванням в області гнізда для з'єднувального елемента знаходиться приймальна частина, принаймні, для одного першого та одного другого виступу. Важливо, що перша напрямна стінка точно обладнана одним першим виступом, а друга напрямна стінка точно – одним другим виступом. Перевага в тому, що один навпроти одного розташовані щонайменше два виступи. Ще однією перевагою є те, що вони розташовані в перехідній області між першою та другою напрямною стінкою гнізда приймальної частини та краєм гнізда, що підігнаний своїм внутрішнім контуром під зовнішній контур з'єднувального елемента. Принаймні, два такі виступи забезпечують надійність утримання з'єднувального елемента в пристрої для фіксації й точність їх суміщення в тій мірі, що в результаті за рахунок подальшої підтримки з боку опорної частини винайденого пристрою для фіксації підтримуватиметься функціональна надійність ємності, що з'єднується зі з'єднувальним елементом. 1 UA 113531 C2 5 10 15 20 25 30 35 40 45 50 55 60 Особливою перевагою є те, що, щонайменше, в області виступів перша та друга напрямні стінки мають пластичну форму. В особливо вигідному варіанті виконання між першим та/або другим виступом та першою та/або другою напрямною стінкою розташована виїмка. Ця виїмка головним чином слугує елементом гнучкості для щонайменше двох виступів, при чому завдяки їй створюється свого роду механізм для замикання з'єднувального елемента, що встановлюється в гніздо прийомної частини. Також важливо те, що в приймальній частині є, принаймні, дві ділянки з різним внутрішнім діаметром d1 та d2. При цьому може передбачатися, що ці ділянки будуть присутні лише в тій частині гнізда приймальної частини, що підігнана під зовнішній контур з'єднувального елемента, однак, ці ділянки мають також головним чином пролягати в області першої та другої напрямної стінки, з тим, щоб з'єднувальний елемент, що виконаний за формою відповідного гнізда, мав додаткову напрямну до вигину, утвореного за рахунок різниці внутрішніх діаметрів d1 та d2, відповідно, який за своєю формою нагадує колію. Перевага в тому, що ділянка з меншим, порівняно з поздовжнім поперечним розрізом пристрою для фіксації, внутрішнім діаметром d2 передбачена в нижній частині приймальної частини, в той час як більший внутрішній діаметр d1 має верхня ділянка приймальної частини. Перевага в тому, що щонайменше два виступи виконані таким чином, що розташовуються вони на ділянці, що має менший внутрішній діаметр d2. Також важливо те, що верхній край виступів змикається врівень з вигином, утвореним різними внутрішніми діаметрами гнізда, й головним чином в частині меншого внутрішнього діаметру d2 в області першої та другої напрямної стінки й також без зміщення з утвореними таким чином колієподібними напрямними для з'єднувального елемента. В вигідному варіанті виконання винайденого пристрою для фіксації опорна частина обладнана щонайменше двома секціями, що сполучаються з першою та другою напрямними стінками приймальної частини. Важливо, що на сполученій з ємністю поверхні кожна з цих секцій містить щонайменше один реберний елемент. За рахунок цього реберного елемента головним чином й утворюється опорна поверхня для ємності. Головним чином спирається при цьому ємність, зокрема, на верхній край таких реброподібних елементів. Перевага в тому, що подібний реберний елемент обов'язково розташовується на кожній поверхні кожної окремої секції. Цей реберний елемент пролягає вздовж уявної поздовжньої осі через область, що займає близько 70 % поверхні, проте, не менше, ніж 80 % поверхні, відповідних секцій. Переваги також додає те, що ці реброподібні елементи переходять у верхній елемент жорсткості, який на вигляді збоку нагадує трикутник, і який з'єднаний з реберним елементом опорної частини. Цей, видимий на вигляді збоку винайденого пристрою для фіксації, схожий за формою на трикутник, верхній елемент жорсткості з'єднаний при цьому, з одного боку, з поверхнею кріпильної частини, а з іншого боку, з поверхнею зміщення, що повернена до кріпильної частини. Крім того, важливим є й виконання нижнього елемента жорсткості, який також, як видно на вигляді збоку пристрою для фіксації, має трикутну форму, і який входить в зачеплення з нижньою поверхнею опорної частини, а також з внутрішньою поверхнею зміщення. Кріпильна частина винайденого пристрою для фіксації, зокрема, в рознімній конфігурації, переважно обладнана засобами стопоріння та/або фіксації. Такі засоби стопоріння та/або фіксації переважно розташовані на поздовжніх бічних сторонах кріпильної частини, при цьому засоби фіксації можуть, наприклад, утворюватися за рахунок колієподібно виконаних виступів, призначених для встановлення в напрямні, що розташовані у внутрішній частині дозувального пристрою, а засоби стопоріння можуть, в свою чергу, виконуватися у вигляді звичайних стопорних защіпок, що можуть бути встановлені в відповідних пазах в корпусі розподільного пристрою, зокрема, в його бічних стінках та в задній стінці, відповідно. Можливі також і певні поєднання, зокрема, вищезгаданих засобів стопоріння та/або фіксації. Ще однією перевагою винайденого пристрою для фіксації є те, що він обладнаний напрямними засобами для встановлення ємності з милом або іншою рідиною тощо. При цьому передбачається переважно щонайменше два напрямних засоби. Важливо, що ці напрямні засоби розташовуються на опорній частині. Також важливо й те, що один чи всі напрямні засоби розташовані від краю та/або з боку поверхні опорної частини на ньому, а ще однією перевагою є те, що в кожному випадку на одній з обох секцій опорної частини розташований щонайменше один напрямний засіб. Важливо, що один або декілька з напрямних засобів обладнані внутрішньою стінкою, контур якою щонайменше частково повторює форму нижньої частини ємності, що встановлюється в пристрій для фіксації. Перевага в тому, що напрямний засіб має злегка вигнуту форму і, що також важливо, трохи виступає за межі зовнішньої кромки опорної частини. Перевага в тому, що напрямний засіб розташований на поздовжній кромці опорної частини, а саме, зокрема, на обох її секціях, починаючи при цьому з поверхні опорної частини. 2 UA 113531 C2 5 10 15 20 25 30 35 40 45 50 55 60 Також важливо те, що винайдений пристрій для фіксації в приймальній частині має подовження, яке виступає донизу за межі нижньої поверхні кріпильної частини. Важливо те, що це подовження має бічну стінку, яка, що також важливо, має круглу форму, і, що не менш важливо, воно має круговий сегмент, що описаний кутовим діапазоном від близько 120° до близько 180°. Ще однією перевагою є те, що подовження це має нижню частину. Важливо те, що в ній передбачена виїмка. Така виїмка в подовженні також може бути передбачена й в тому випадку, коли нижня частина відсутня. Однак якщо така нижня частина передбачена, то за рахунок неї за, що є особливою перевагою, напівкруглого варіанту виконання стінки подовження додаткову забезпечується додаткова підтримка в приймальній частині, що важливо, з'єднувального елемента з рознімним кріпленням, в який, наприклад, можна встановити насос. Це подовження утворює, крім того, подовження гнізда приймальної частини, що сприяє надійнішому розміщенню верхньої трубчастої частини вставного з'єднувального елемента в приймальній частині винайденого пристрою для фіксації. Цей винахід також стосується визначеного вище пристрою для фіксації в комплектації зі з'єднувальним елементом, що може бути приєднаний до нього рознімним способом, котрий вставляється в приймальну частину цього пристрою для фіксації. З'єднувальний елемент при цьому має описану вище форму й вписується в зовнішній контур, зокрема, в край приймальної частини гнізда пристрою для фіксації. З'єднувальний елемент також може бути виконаний як одне ціле з ємністю, що вставляється в дозувальний пристрій, а за відповідних обставин також і разом з насосним механізмом. Важливо те, що цей з'єднувальний елемент обладнаний верхньою та нижньою трубчастими частинами. Важливо те, що верхня трубчаста частина спрямована вгору. Перевагою є те, що вона утворює площину отвору, яка приблизно паралельна площині, в якій знаходиться, наприклад, опорна частина пристрою для фіксації. Важливо те, що вона нижня трубчаста частина обладнана площиною отвору, яка приблизно перпендикулярна площині, в якій знаходиться, наприклад, опорна частина пристрою для фіксації. Зокрема, з'єднувальний елемент має різні внутрішні діаметри D1 та D2 останнього в тій області верхньої трубчастої частини, що спрямована вверх до самої ємності. Таким чином, ця верхня трубчаста частина має, щонайменше, дві трубчасті секції з різним внутрішнім діаметром d1 та d2, відповідно. На поперечному перерізі з'єднувальний елемент зображується, як і в реальності, у вигляді Г-подібної форми, причому нижня трубчаста частина відносно верхньої трубчастої частини зміщена приблизно на 90°. Між верхньою трубчастою частиною та нижньою трубчастою частиною утворюється з'єднувальна область, в якій, що важливо, є приймальна область, в котрій після встановлення в з'єднувальний елемент, а саме в нижню трубчасту частину, може функціонувати привідний механізм або насос дозувального пристрою. Особливою перевагою є те, що трубчаста секція верхньої трубчастої частини з'єднувального елемента, що має менший внутрішній діаметр D2, сполучена щонайменше з двома виступами приймальні частини. Крім того, цей винахід стосується дозувального пристрою, що обладнаний корпусом, описаним вище пристроєм для фіксації, а також описаним вище з'єднувальним елементом. Перевага в тому, що цей дозувальний пристрій виконаний таким чином, що пристрій для фіксації з кріпильною частиною знаходиться на розташованих на першій та другій бічних стінках корпусу дозувального пристрою напрямних і прикріплений до них, зокрема, рознімним способом. Ще однією перевагою є те, що тут передбачені засоби фіксації, призначені для стопоріння кріпильного елемента в корпусі. В ще одному вигідному варіанті виконання розташована в корпусі ємність, призначена, зокрема, для рідких продуктів, разом з своєю нижньою поверхнею, принаймні частково, контактує з опорною частиною пристрою для фіксації. Контакт при цьому забезпечується за рахунок верхніх країв реберних елементів, розташованих на поверхнях обох секцій опорної частини, крім того, він також може бути забезпечений і за рахунок поверхонь самої опорної частини. Важливо, що засоби стопоріння поміщені в корпус і розташовані на першій та другій його бічній стінці та/або на задній його стінці, і, в чому полягає перевага, виконані вони у вигляді пазів, які задля досягнення ефекту стопоріння підігнані під стопорні защіпки, що розташовані, в чому полягає перевага, на поздовжніх бічних сторонах та/або на краю кріпильної частини. Вигода полягає в тому, що винайдений пристрій для фіксації може бути обладнаний захисною кришкою, що буде шарнірнім кріпленням з'єднана з нижньою областю його задньої стінки. Така кришка, що важливо, виконана таким чином, що частини лівої та правої бічних стінок корпусу, а також задньої його стінки, відповідно, стопорилися або замикалися. Перевага в тому, що дозувальний пристрій може бути розташований на вертикальній стіні. Важливо, що задля досягнення щільності посадки ємності всередині корпусу дозувального пристрою передбачені додаткові засоби стопоріння, дія яких спрямована на верхню стінку ємності, і які 3 UA 113531 C2 5 10 15 20 25 30 35 40 45 50 55 вставляються, з можливістю подальшого зняття, в колієподібну виїмку, розташовану в верхній області задньої стінки корпусу. Перевагою є те, що ці засоби стопоріння мають в своїй сполученій з ємністю області напівкруглу конструкцію, яка загалом на вигляді збоку зображається в формі грибоподібного утворення. За допомогою такого утворення ці засоби стопоріння здатні чинити тиск на ємність або, відповідно, орієнтувати по верхній стінці його положення, причому за рахунок взаємодії з пристроєм для фіксації та, зокрема, самої лише опорної частини з ємністю остання надійно утримується в корпусі дозувального пристрою. Перевагою є те, що винайдений пристрій для фіксації, винайдене поєднання пристрою для фіксації зі з'єднувальним елементом, а також винайдений дозувальний пристрій та ємність, що вставляється в нього, можуть вироблятися з пластичних матеріалів. Перевагою є те, що виробництво їх може здійснюватися за технологією лиття під тиском, а у випадку з ємністю може бути застосована також і технологія пневматичного формування. Те ж саме стосується й дозувального пристрою, що вставляється в з'єднувальний елемент, зокрема, насосного механізму. Окрім пластичних матеріалів, для виготовлення зазначених компонентів можуть також використовуватися й метали або інші придатні матеріали, включаючи деревину. Ці та інші переваги описаного в цьому документі винаходу будуть далі роз'яснені докладніше з посиланням на перелічені нижче рисунки. На них, відповідно, показано: Фіг. 1: винайдений пристрій для фіксації у вигляді збоку; Фіг. 2: пристрій для фіксації, зображений на Фіг. 1, в перспективі похило зверху; Фіг. 3: пристрій для фіксації, зображений на Фіг. 1, у вигляді збоку всередину гнізда; Фіг. 4: вигляд зверху на пристрій для фіксації, зображений на Фіг. 1; Фіг. 5: вигляд збоку пристрою для фіксації, зображений на Фіг. 1, в комплекті зі з'єднувальним елементом; Фіг. 6: вигляд в перспективі похило зверху на комплектацію, зображену на Фіг. 5; Фіг. 7: вигляд збоку крізь гніздо 34 пристрою для фіксації в комплектації, зображеній на Фіг. 5; Фіг. 8: вигляд зверху на комплектацію, зображену на Фіг. 5; Фіг. 9: винайдений дозувальний пристрій без захисної кришки, в комплекті з пристроєм для фіксації, зображеним на Фіг. 1; Фіг. 10: винайдений дозувальний пристрій без захисної кришки, в комплекті з пристроєм для фіксації, ємністю, з'єднувальним елементом та привідним механізмом насоса; Фіг. 11: дозувальний пристрій, зображений на Фіг. 10, в комплекті з захисною кришкою; Фіг. 12: другий варіант виконання винайденого пристрою для фіксації у вигляді збоку; Фіг. 13: вигляд в перспективі знизу другого варіанту виконання пристрою для фіксації, зображеного Фіг. 12; Фіг. 14: вигляд спереду другого варіанту виконання пристрою для фіксації, зображеного на Фіг. 12, а також Фіг. 15: вигляд зверху на другий варіант виконання пристрою для фіксації, зображеного на Фіг. 12. По-перше, слід виходити з того, що сукупністю показаних на рисунках ознак цей винахід не обмежується. Навпаки, розкриті відповідно в описі, в тому числі в описі рисунків, ознаки можуть поєднуватися з ознаками, що зазначені на самих рисунках. Зокрема, конфігурація, що складається з показаних на рисунках 1-11 варіантів виконання винайденого пристрою для фіксації, є лише одним з можливих варіантів його втілення. Зокрема, винайдений пристрій для фіксації може бути обладнаний також і кількома реберними елементами, верхнім та нижнім елементом жорсткості, а також кількома виступами в приймальній частині. Те ж саме стосується, зокрема, й конструкції з'єднувального елемента та самого дозувального пристрою, причому, зокрема, дозувальний пристрій може бути обладнаний також і будь-якою іншою можливою конструкцією, в тому числі своєю ж захисною кришкою. В інший спосіб та за допомогою інших засобів кріплення, в тому числі елементів стопоріння, також можна здійснити вигідну рознімну комплектацію винайденого пристрою для фіксації в складі дозувального пристрою. В порядку альтернативи можлива суцільна конструкція дозувального пристрою разом з кріпильним елементом. Зрештою, варто також відзначити, що наведені в контексті формули винаходу посилальні позиції жодним чином не обмежують обсягу охорони цього винаходу, а лише відсилають до конкретних прикладів виконання, що показані на рисунках. Так на Фіг. 1 показано позначений в цілому посилальною позицією 10 винайдений пристрій для фіксації в комплекті з кріпильною частиною 20, приймальною частиною 22 та опорною частиною 24. На представленому на Фіг. 1 вигляді збоку добре видно, що кріпильна частина 20 з'єднана з опорною частиною 24 за допомогою перехідної частини, що має конструкцію 4 UA 113531 C2 5 10 15 20 25 30 35 40 45 50 55 60 зміщення 56, причому поверхня опорної частини 24 розташована на вищому, порівняно з поверхнею кріпильної частини 20, рівні. Пристрій для фіксації 10 додатково обладнаний реберним елементом 46.1, що розташований на опорній частині 24, який переходить у верхній елемент жорсткості 54.1, що, як видно на вигляді збоку, маю приблизно трикутну форму, переважно форму рівнобедреного трикутника. Цей верхній елемент жорсткості 54.1 з'єднаний з поверхнею кріпильної частини 20, а також з поверхнею зміщення 56. Крім того, тут передбачений нижній елемент жорсткості 52.1, який з'єднаний з ним з внутрішнього боку зміщення 56 та з нижнього боку опорної частини 24, і який також, як видно на вигляді збоку, має приблизно трикутну форму. Так на Фіг. 2 в перспективі показано пристрій для фіксації, що зображений на Фіг. 1. Тут кріпильна частина 20 обладнана розташованими на її поздовжніх бічних сторонах та в області торцової поверхні 19 засобами стопоріння 21.1 та 21.2, що мають вигляд стопорних защіпок. Області поздовжніх бічних сторін кріпильної частини 20, що пролягають перед засобами стопоріння 21.1 та 21.2, при цьому мають форму виступів і слугують, зокрема, як засоби фіксації, призначені для введення дозувального пристрою в напрямні, що тут не показані (див. також Фіг. 9-11). Опорна частина 24 складається з двох секцій 42 та 44, які за своєю конструкцією є дзеркальним відображенням одна одної. Вони обладнані реберними елементами 46.1 та 46.2, відповідно, що розташовані, відповідно, на поверхнях 48 та 50 секцій 42 та 44. Реберні елементи 46.1 та 46.2 своїми верхніми кромками забезпечують опорну поверхню, а також і засіб регулювання положення, для вставленої в дозувальний пристрій ємності, що тут не показана (див. також Фіг. 9-11), причому така ємність, крім того, контактує з поверхнями 48 та 50 секцій 42 та 44. За рахунок цього для такої ємності, що тут не показана, утворюється посадочне місце 26. Приймальна частина 22 утворена у вигляді поздовжнього пазу і має першу та другу напрямні стінки 30 та 32, відповідно, а також гніздо 34, яке обхоплює напрямні стінки 30 та 32. Гніздо 34 (див. також Фіг. 3 та Фіг. 4) утворене на їх краю, причому його внутрішній контур повторює форму зовнішнього контуру з'єднувального елемента, що вставляється в гніздо 34 приймальної частини 22 (див. також Фіг. 6-8). На краю другої напрямної стінки 32 розташований другий виступ 38, а відповідно навпроти нього (тут не показано) на першій напрямній стінці 30 – перший виступ 36 (див. також Фіг. 3 та Фіг. 4). Приймальна частина 22 складається з верхньої ділянки 23.1 та нижньої ділянки 23.2, що мають різні внутрішні діаметри d1 та d2, відповідно (див. Фіг. 3), причому внутрішній діаметр d2 нижньої ділянки 23.2 менший за внутрішній діаметр верхньої ділянки 23.1. Аналогічним чином в області першої та другої напрямних стінок 30 та 32, відповідно, сформована нижня зона, яка аж до області виступу 38 та 36, відповідно, також має менший внутрішній діаметр d2, ніж верхня ділянка 23.1, що має внутрішній діаметр d1. Таким чином, напрямними стінками 30 та 32, відповідно, створюється колієподібна напрямна, призначена для полегшення встановлення не показаного тут з'єднувального елемента в пристрій для фіксації 10. Такі напрямні рейки без жодних зміщень переходять в виступи 36 та 38, відповідно, та власне в гніздо 34. Реброподібні елементи 46.1 та 46.2 переходять у верхні елементи жорсткості 54.1 та 54.2, які мають ідентичну один одному форму. Так на Фіг. 3 у вигляді збоку чітко видно, зокрема, різницю між внутрішнім діаметром d1 першої ділянки 23.1 та внутрішнім діаметром d2 другої ділянки 23.2, причому діаметр d2 менший за діаметр d1. Тут також чітко виділяються два виступи, відповідно, 36 та 38, а також конструкція з нижніх елементів жорсткості 52.1 та 52.2, що вже була описана за Фіг. 2. Посилальною позицією 56 на Фіг. 3 позначено виступ, який утворений за рахунок різниці внутрішніх діаметрів d1 та d2, що пролягають по всій області приймальної частини 22, і який сприяє введенню з'єднувального елемента, що тут не показаний. Так на Фіг. 4 показано, зокрема, конструкцію з виступів 36 та 38, які розташовані на краю першої та другої напрямних стінок 30 та 32 в приймальній частині 22, а саме в області переходу до краю власне самого гнізда 34. Між напрямними стінками 30 та 32 при цьому в області виступів 36 та 38 передбачені виїмки 40.1 та 40.2, відповідно, завдяки чому виступам 36 та 38 додається певної еластичності, й таким чином створюється свого роду механізм для замикання встановлюваного з'єднувального елемента 5, що тут не показаний, який забезпечує останньому надійність утримання та точність положення. При цьому таке положення підтримується за рахунок зміщення 56. Еластичність або гнучкість виступів 36 та 38 залежить від глибини пазів 40.1 та 40.2. Важливо те, що пази 40.1 та 40.2 мають глибину, яка приблизно відповідає товщині утворених на внутрішньому боці напрямних стінок 30 та 32 напрямних рейок. Ще однією перевагою є те, що глибина пазів 40.1 та 40.2 може виходити за рамки вищезазначеної товщини. 5 UA 113531 C2 5 10 15 20 25 30 35 40 45 50 55 Так на Фіг. 5-8 показано комплектацію в складі винайденого кріпильного елемента 10 та з'єднувального елемента 16. На Фіг. 5 ця комплектація показана у вигляді збоку, причому тут, зокрема, чітко виділяється нижня трубчаста частина 66, що орієнтована приблизно паралельно до пристрою фіксації 10, а також приймальна область 68, що слугує зоною розміщення в з'єднувальному елементі 16, зокрема, не показаного тут детально органу управління насосу та власне насосу. На Фіг. 6 комплектацію, зображену на Фіг. 5, показано в перспективі, причому тут, зокрема, чітко видно приблизно Г-подібну конфігурацію з'єднувального елемента 16 з нижньою трубчастою частиною 66 та спрямованою вгору трубчастою частиною 60, причому остання обладнана вигином 65, таким чином, як видно на Фіг. 7, висхідна трубчаста частина 60 обладнана верхньою трубчастою секцією 62, що має більший внутрішній діаметр D1, та нижньою трубчастою секцією 64, що має менший внутрішній діаметр D2. На Фіг. 7 зрештою показано взаємодію пристрою для фіксації 10 зі з'єднувальним елементом 16 при розміщенні на краю гнізда 34 в області виступів 36 та 38, а також координація вигину 65, розташованого в трубчастій секції 62 висхідної трубчастої частини 60, в напрямку колієподібного зміщення 56, яке знаходиться в області гнізда 34 приймальної частини 22. На Фіг. 8 комплектацію у складі пристрою для фіксації 10 та з'єднувального елемента 16 показано у вигляді зверху. На Фіг. 9 показана частину корпусу 70 дозувального пристрою разом з приєднаним до нього рознімним способом пристроєм для фіксації 10. При цьому корпус 70 складається з першої бічної стінки 72 та другої бічної стінки 74, а також з задньої стінки 88. Задня стінка в верхній частині обладнана механізмом замикання 83.1. В нижній частині на першій, а також, відповідно, й на другій бічних стінках 72 та 74, відповідно, розташовані шарнірні з'єднання 84.1 та 84.2, відповідно (див. Фіг. 11), до яких за допомогою рухомого шарнірного з'єднання прикріплена захисна кришка (див. Фіг. 11). Пристрій для фіксації 10 разом з його кріпильною частиною 20 та обладнаними зміщенням поздовжніми бічними стінками останньої встановлений в напрямні рейки 76, які розташовані на бічних стінках 72 та 74, відповідно, що сполучені з внутрішньою частиною корпусу 70, і яких є по чотири з кожного боку. Крім того, за допомогою засобів стопоріння, що тут не показані, кріпильної частини 20 в пазах, що розташовані на переході з першої та другої бічних стінок 72 та 74, відповідно, до задньої стінки 88 корпусу 70, спрацьовує механізм стопоріння 10. Так на Фіг. 10 показано дозувальний пристрій 14 разом з вставленою в нього ємністю 12, частиною корпусу 70, зображеного на Фіг. 9, а також з пристроєм для фіксації 10, що прикріплений до нього рознімним способом Зокрема, чітко видно, що за рахунок реберних елементів 46.1 та 46.2 своєю нижньою частиною 90 ємність 12 спирається на поверхні секцій 42 та 44 опорної частини 24, і, відповідно, за рахунок них, а також завдяки округлостям, розташованим в нижній частині ємності 12, визначається й його положення. При цьому така нижня частина 90 контактує щонайменше з верхньою кромкою реберних елементів 46.1 та 46.2. Важливо, як показано в варіанті виконання, зображеному на Фіг. 10, що, крім того, нижня частина 90 ємності 12 також контактує з частиною поверхонь 48 та 50 секцій 42 та 44 опорної частини 24, які розташовані поруч з напрямними стінками 30 та 32. Крім того, можна бачити, що розташований на нижній трубчастій частині 66 з'єднувальним елементом 16 тепер обладнаний привідним механізмом 86 насоса, що розташований в цьому ж з'єднувальному елементі 16, за допомогою якого користувач, натискаючи або підтягуючи рухому частину насоса, з ємності 12 дозувального пристрою 14 може отримати дозу рідкого продукту, зокрема мила, в тому числі у вигляді піни. Положення ємності 12 також визначається за допомогою засобів стопоріння 80.1 та 80.2, що на вигляді збоку мають приблизно грибоподібну форму, які розташовані в напрямній 81, що знаходиться в верхній частині корпусу 70 на його задній стінці 88. З напрямною 81 засоби стопоріння 80.1 та 80.2 мають рухоме з'єднання, причому передбачено може бути більше, ніж два засоби стопоріння 80 1 та 80 2, що показані на Фіг. 10. Голівками засобів стопоріння 80.1 та 80.2 напівкруглої форми ємність 12 притискається в напрямку до опорної частини 24 пристрою для фіксації 10, і тим самим забезпечується надійна фіксація ємності 12 в дозувальному пристрої 14. Також правильності положення ємності сприяють і самі засоби стопоріння 80.1 та 80.2, роблячи це за рахунок з'єднання ємності 12 зі з'єднувальним елементом 16, що за допомогою жорсткого, проте знімного, кріплення сполучений з пристроєм для фіксації 10. Так на Фіг. 11 показано повністю укомплектований дозувальний пристрій 14 з захисною кришкою 82, в якому видно також окремий елемент 83.2, що є частиною механізм замикання, а також шарнірні з'єднання 84.1 та 84.2. 6 UA 113531 C2 5 10 15 20 25 30 35 40 45 50 55 Так на Фіг. 12-15 показано другий варіант виконання винайденого пристрою для фіксації 10. Тут використані ті ж самі посилальні позиції для позначення тих же самих деталей, що й в варіанті виконання, зображеному на Фіг. 1-4, тому надалі обговорюватимуться лише відмінності. На Фіг. 12 другий варіант виконання пристрою для фіксації 10 показано у вигляді зверху. Цей другий варіант виконання від першого варіанту виконання, що зображений на Фіг. 1-4, відрізняється тим, що тут додатково передбачені напрямні засоби 28.1 та 28.2 (див. Фіг. 13), які розташовані на опорній частині 24. Розташовуються вони, починаючи, зокрема, з секцій 42 та 44 опорної частини 24. Перевагою є те, що напрямні засоби 28.1 та 28.2 розташовані парами, причому в другому варіанті виконання, що зображений на Фіг. 12, пари ці розташовані одна напроти одної (див. Фіг. 13). Розташовуються напрямні засоби 28.1 та 28.2 по краях, починаючи з поверхні 48 секцій 42 та 44 опорної частини 24. Напрямні засоби 28.1 та 28.2 мають злегка вигнуту назовні форму й більшою своєю частиною виступають за зовнішній край секцій 42 та 44 опорної частини 24, що, зокрема, видно на Фіг. 14 та Фіг. 15. Така злегка вигнута назовні форма напрямних засобів 28.1 та 28.2 забезпечує надійнішу фіксацію за їх допомогою ємності, що вставляється в пристрій для фіксації 10. При цьому, що важливо, контур внутрішньої поверхні напрямних засобів 28.1 та 28.2 підігнаний під зовнішній контур нижньої частини ємності, як це показано, наприклад, на Фіг. 10 та Фіг. 11, або, принаймні, його повторює. Крім того, другий варіант виконання пристрою для фіксації 10, на відміну від першого варіанту його виконання, що зображений на Фіг. 1-4, обладнаний подовженням 29 приймальної частини 22. Таке подовження виступає донизу за край нижньої поверхні кріпильної частини 20 і складається з, принаймні, однією бічної стінки 31 Ця бічна стінка має округлу форму й відображається в другому варіанті виконання пристрою для фіксації 10 у вигляді сегмента дуги кола з кутом 180°. Подовження 29 також може бути обладнане, а у випадку з другим варіантом виконання пристрою для фіксації 10 фактично обладнане, нижньою частиною 27, в якій розташована виїмка 25. Завдяки такій конструкції подовження 29, з'єднувальний елемент 16, як показано на Фіг. 5 та Фіг. 8 в зв'язку з першим варіантом виконання пристрою для фіксації 10, може мати надійнішу фіксацію, особливо у випадку, коли верхня трубчаста частина 60 в області переходу в область з'єднання з нижньою трубчастою частиною 66 має звуження, а вже за ним в напрямку до верхньої трубчастої частини 60 з практично круглим поперечним перерізом йде розширення. Подовження 29, з одного боку, слугує для надійності кріплення з'єднувального елемента 16, а з іншого боку, поліпшує також і механічну жорсткість та дієздатність пристрою для фіксації 10, оскільки при задіянні дозувального механізму або, що доцільніше, насосного механізму, який вставляється в з'єднувальний елемент 16, до останнього прикладаються зусилля, які через подовження 29 передаються на весь пристрій для фіксації 10, а через нього при розташуванні в корпусі дозувального пристрою гасяться. Отже, слід зазначити, що результатом цього винаходу є пристрій для фіксації, конструкція, що складається з такого пристрою для фіксації та з'єднувального засобу, а також дозувальний пристрій в комплекті з таким пристроєм для фіксації та таким з'єднувальним засобом, внаслідок чого, зокрема, ємність, чия конструкція не призначена безпосередньо для використанні в дозувальному пристрої, за допомогою зазначеного пристрою для фіксації може бути встановлена в ньому в правильному положенні й зафіксована з достатньою для забезпечення безперебійного функціонування всього дозувального пристрою надійністю й жорсткістю. ФОРМУЛА ВИНАХОДУ 1. Пристрій для фіксації (10) ємності (12), що вставляється в дозувальний пристрій (14), яка, зокрема, призначена для рідких продуктів, в тому числі мила, котрий обладнаний кріпильною частиною (20) для встановлення в дозувальний пристрій (14), приймальною частиною (22) для рознімного кріплення з'єднувального елемента (16) для ємності (12), а також опорною частиною (24), що забезпечує для ємності (12) опорну поверхню (26); це при тому, що конструкція приймальної частини (22) на першій та другій напрямних стінках, причому перша напрямна стінка (30) розташована напроти другої напрямної стінки (32), в області гнізда (34) для встановлення з'єднувального елемента (16) передбачає щонайменше один перший та один другий виступ (36, 38), який відрізняється тим, що між першим та/або другим виступом (36, 38) і першою та/або другою напрямною стінкою (30, 32) розташована виїмка (40.1, 40.2), причому принаймні в області виступів (36, 38) перша та друга напрямні стінки (30, 32) утворюють уступи. 2. Пристрій для фіксації за п. 1 формули, який відрізняється тим, що приймальна частина (22) обладнана щонайменше двома секціями (23.1, 23.2), що мають різні внутрішні діаметри d1, d2. 7 UA 113531 C2 5 10 15 20 25 3. Пристрій для фіксації за одним з попередніх пунктів формули, який відрізняється тим, що опорна частина (24) обладнана щонайменше двома з першої та другої напрямних стінок (30, 32) приймальної частини (22), що сполучені з секціями (42, 44). 4. Пристрій для фіксації за п. 3 формули, який відрізняється тим, що кожна з секцій (42, 44) обладнана щонайменше одним реберним елементом (46.1, 46.2), розташованим на одній з поверхонь (48, 50), сполучених з ємністю (12). 5. Пристрій для фіксації, за одним з попередніх пунктів формули, який відрізняється тим, що в приймальну частину (22) встановлений з'єднувальний елемент (16), що кріпиться до нього рознімним способом. 6. Пристрій для фіксації за п. 5 формули, який відрізняється тим, що з'єднувальний елемент (16) обладнаний трубчастою частиною (60), яка спрямована вгору в напрямку ємності (12), і яка складається щонайменше з двох трубчастих секцій (62, 64), що мають різні внутрішні діаметри D1, D2. 7. Пристрій для фіксації за п. 6 формули, який відрізняється тим, що трубчаста секція (64), що має менший внутрішній діаметр D2, сполучена щонайменше з двома виступами (36, 38) приймальні частини (22). 8. Дозувальний пристрій (14), укомплектований корпусом (70), пристроєм для фіксації (10) та з'єднувальним елементом (16), за одним з пп. 1-7 формули. 9. Дозувальний пристрій за п. 8 формули, який відрізняється тим, що пристрій для фіксації (10) з кріпильною частиною (20) знаходиться на розташованих на першій та другій бічних стінках (72, 74) корпусу (70) напрямних рейках (76, 78). 10. Дозувальний пристрій за п. 8 або п. 9 формули, який відрізняється тим, що задля стопоріння кріпильної частини (20) в корпусі (70) виконані засоби стопоріння (80). 11. Дозувальний пристрій за будь-яким з пп. 8-10 формули, який відрізняється тим, що розташована в корпусі (70) ємність (12), призначена, зокрема, для рідких продуктів, та разом з своєю нижньою поверхнею (90), принаймні частково, контактує з опорною частиною (24) пристрою для фіксації (10). 8 UA 113531 C2 9 UA 113531 C2 10 UA 113531 C2 11 UA 113531 C2 12 UA 113531 C2 13 UA 113531 C2 14 UA 113531 C2 15 UA 113531 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
