Спосіб фільтрації терагерцевого випромінювання та пристрій для його реалізації
Номер патенту: 113532
Опубліковано: 10.02.2017
Автори: Спєвак Іван Станіславович, Кац Олександр Володимирович, Тимченко Михайло Олексійович, Литвиненко Леонід Миколайович, Гавриков Володимир Костянтинович
Формула / Реферат

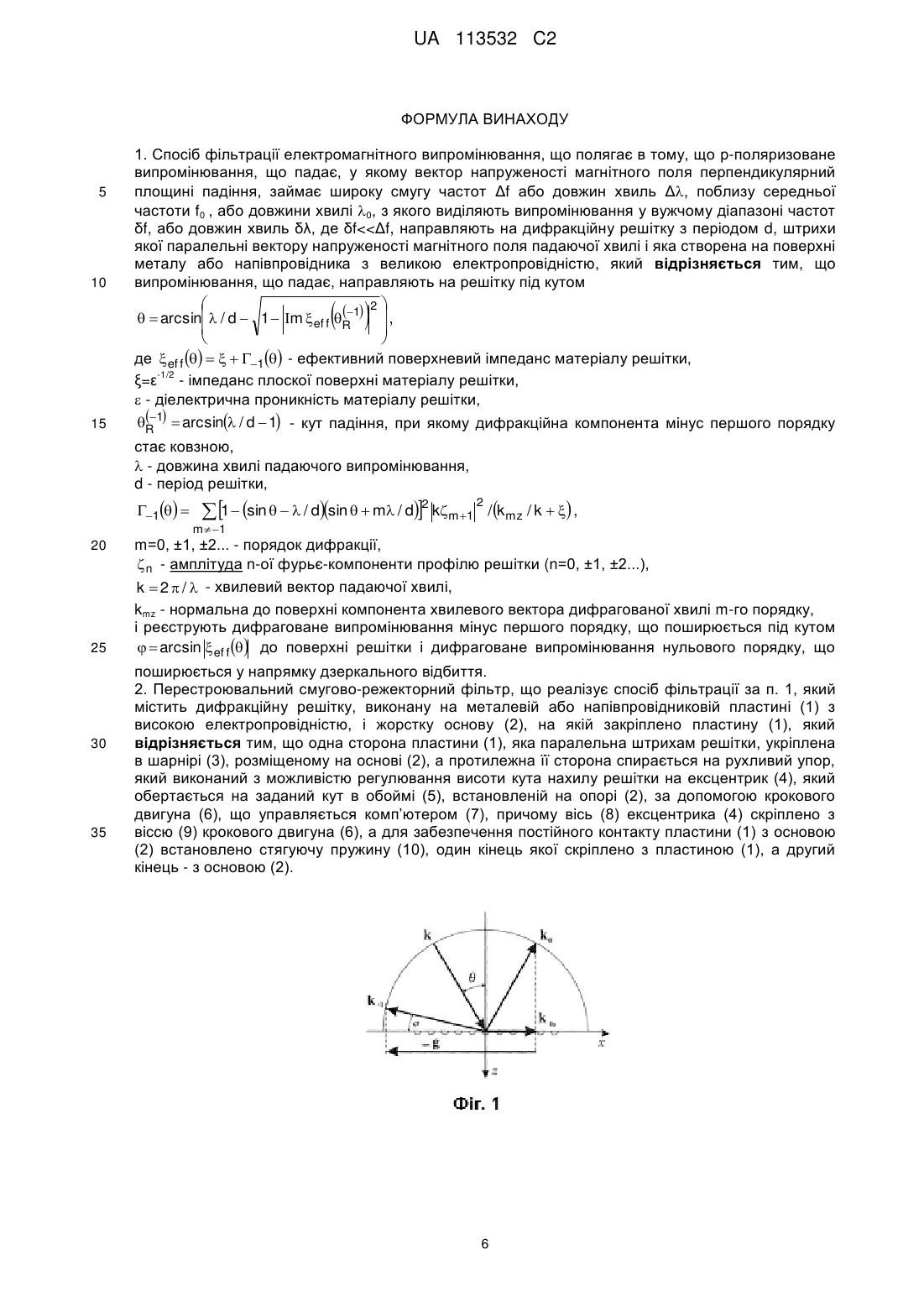

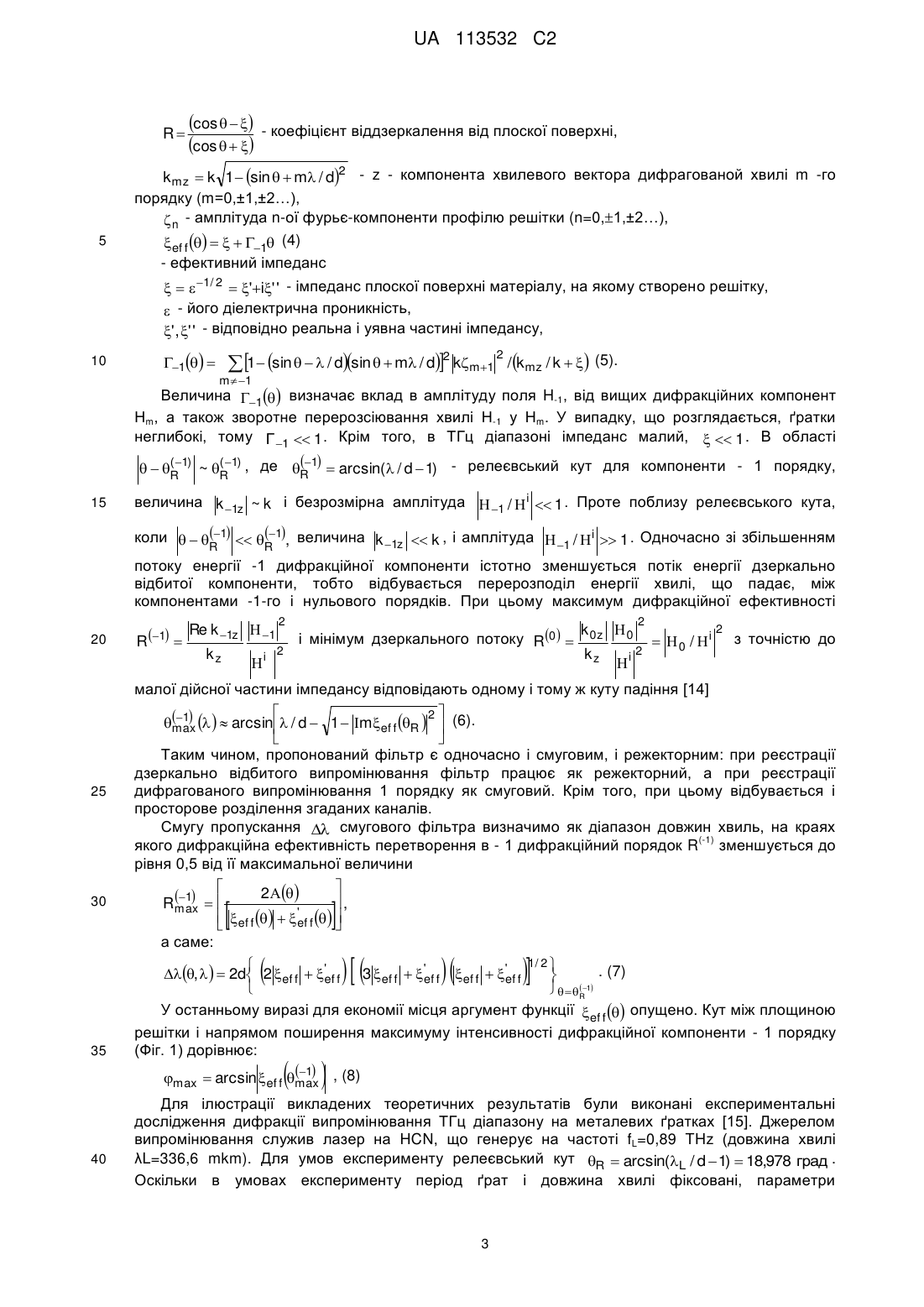

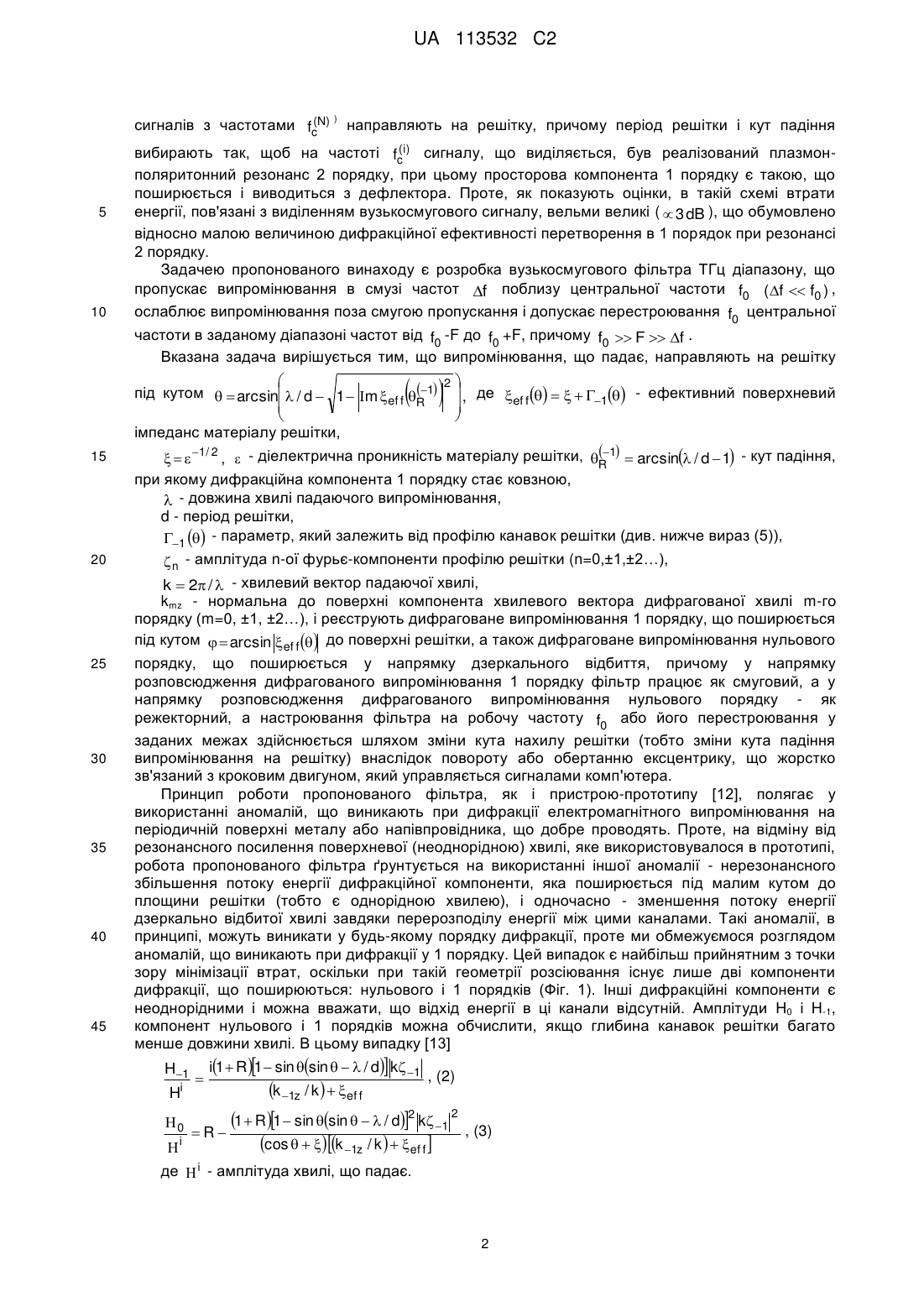

1. Спосіб фільтрації електромагнітного випромінювання, що полягає в тому, що р-поляризоване випромінювання, що падає, у якому вектор напруженості магнітного поля перпендикулярний площині падіння, займає широку смугу частот Δf або довжин хвиль Δl, поблизу середньої частоти f0 , або довжини хвилі l0, з якого виділяють випромінювання у вужчому діапазоні частот δf, або довжин хвиль δλ, де δf<<Δf, направляють на дифракційну решітку з періодом d, штрихи якої паралельні вектору напруженості магнітного поля падаючої хвилі і яка створена на поверхні металу або напівпровідника з великою електропровідністю, який відрізняється тим, що випромінювання, що падає, направляють на решітку під кутом
де
- ефективний поверхневий імпеданс матеріалу решітки,
ξ=ε-1/2 - імпеданс плоскої поверхні матеріалу решітки,
e - діелектрична проникність матеріалу решітки,
- кут падіння, при якому дифракційна компонента мінус першого порядку стає ковзною,
l - довжина хвилі падаючого випромінювання,
d - період решітки,
,
m=0,±1,±2... - порядок дифракції,
- амплітуда n-ої фурьє-компоненти профілю решітки (n=0,±1,±2...),
- хвилевий вектор падаючої хвилі,
kmz - нормальна до поверхні компонента хвилевого вектора дифрагованої хвилі m-го порядку,
і реєструють дифраговане випромінювання мінус першого порядку, що поширюється під кутом
до поверхні решітки і дифраговане випромінювання нульового порядку, що поширюється у напрямку дзеркального відбиття.

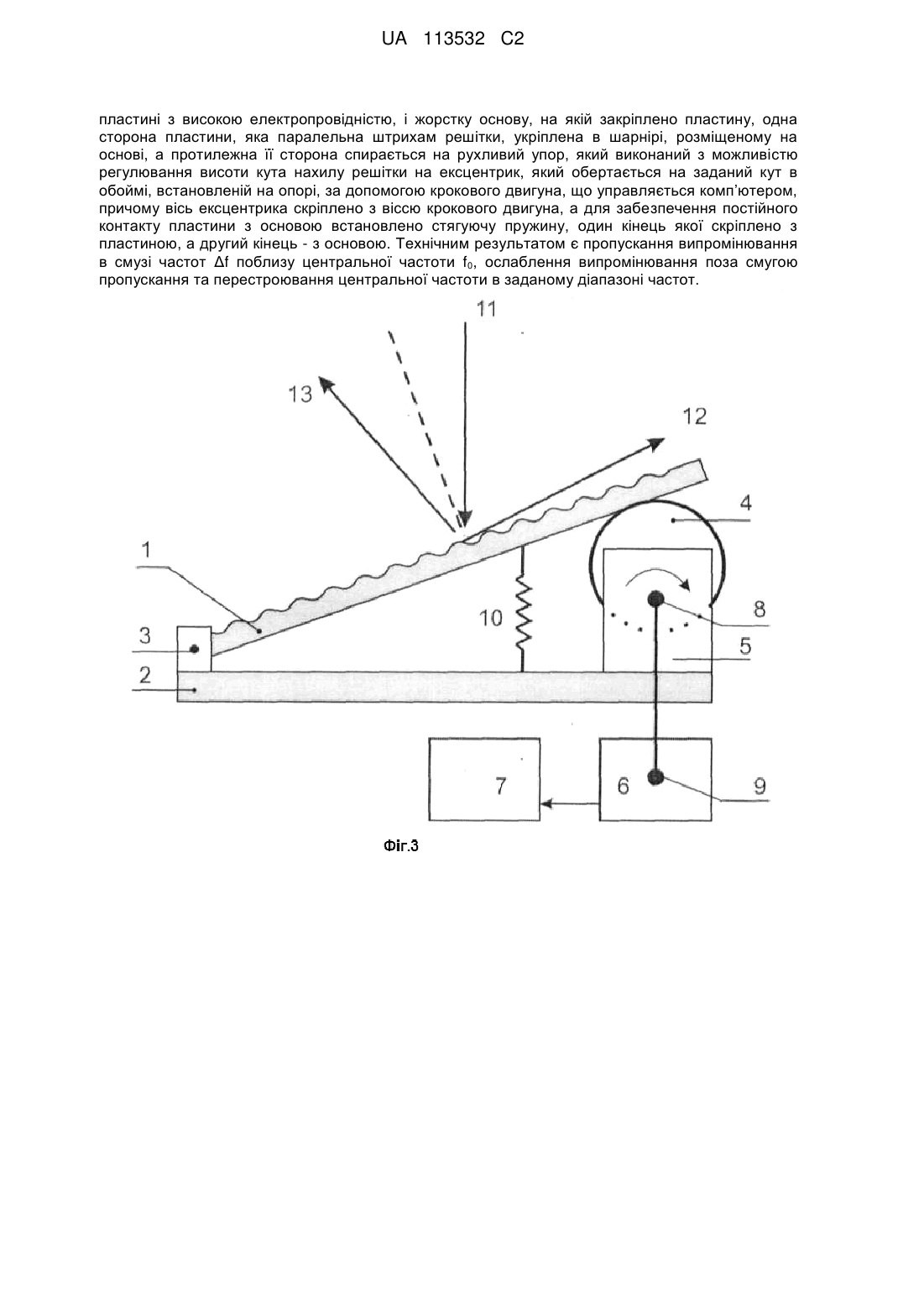

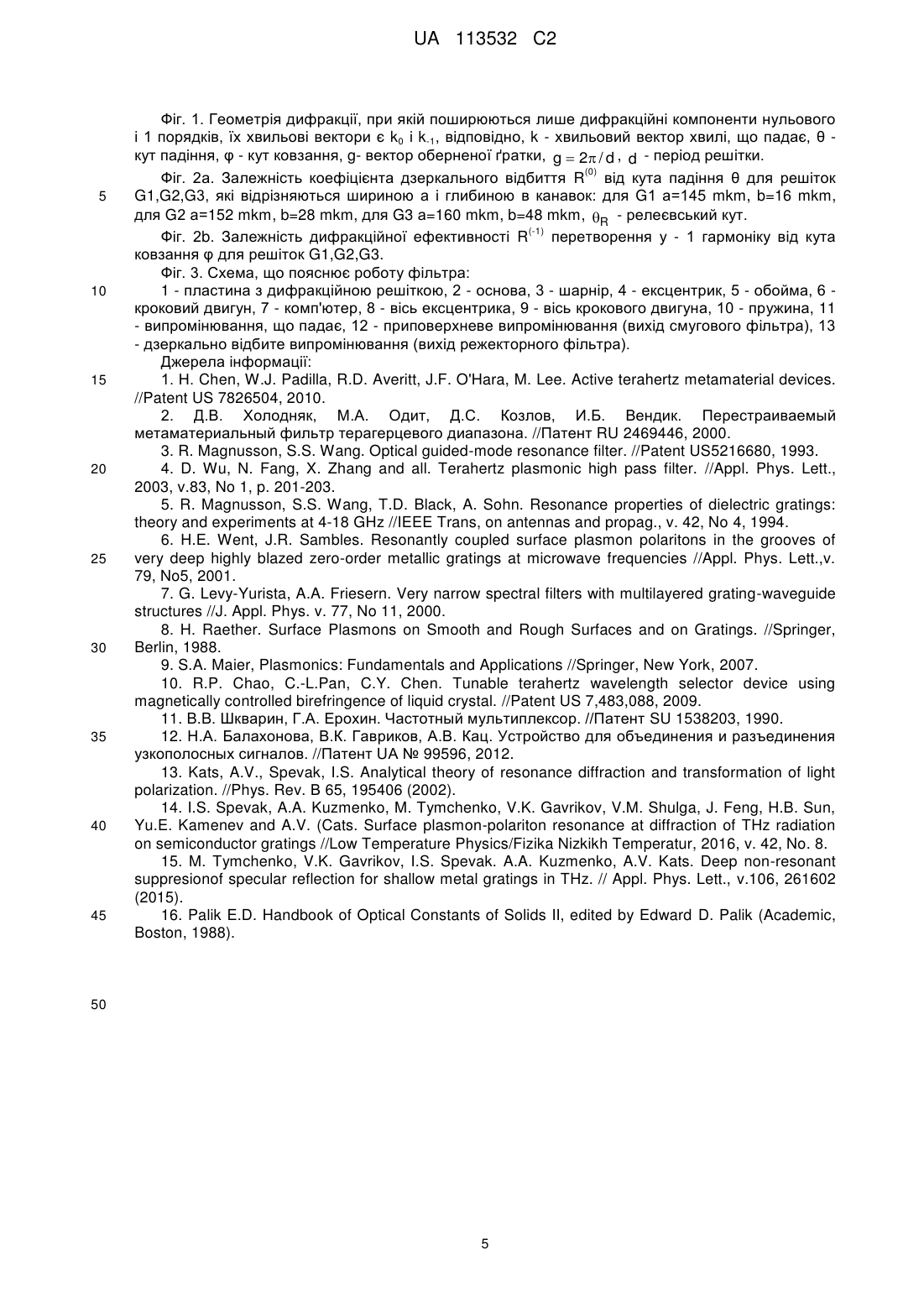

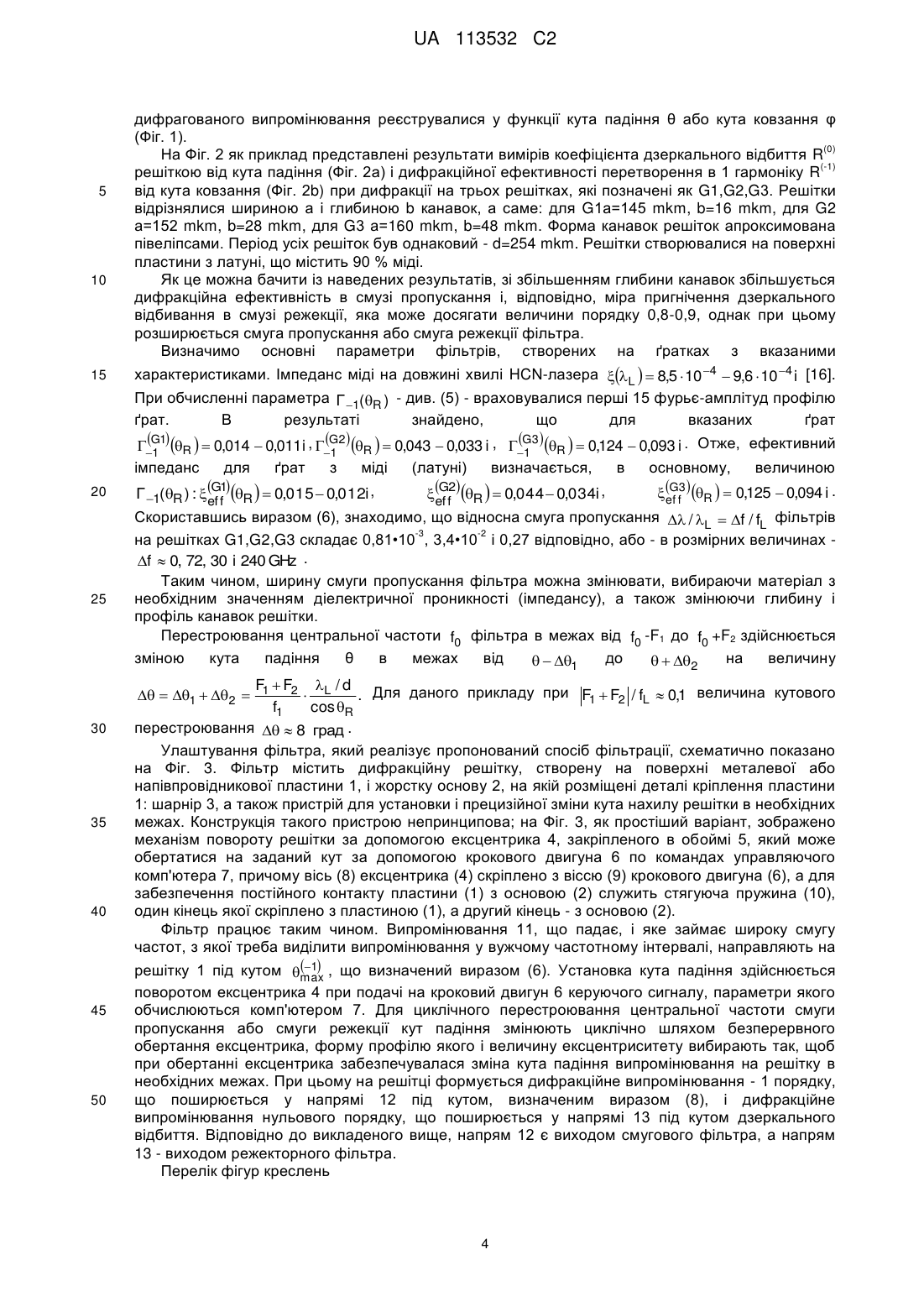

2. Перестроювальний смугово-режекторний фільтр, що реалізує спосіб фільтрації за п. 1, який містить дифракційну решітку, виконану на металевій або напівпровідниковій пластині (1) з високою електропровідністю, і жорстку основу (2), на якій закріплено пластину (1), який відрізняється тим, що одна сторона пластини (1), яка паралельна штрихам решітки, укріплена в шарнірі (3), розміщеному на основі (2), а протилежна її сторона спирається на рухливий упор, який виконаний з можливістю регулювання висоти кута нахилу решітки на ексцентрик (4), який обертається на заданий кут в обоймі (5), встановленій на опорі (2), за допомогою крокового двигуна (6), що управляється комп’ютером (7), причому вісь (8) ексцентрика (4) скріплено з віссю (9) крокового двигуна (6), а для забезпечення постійного контакту пластини (1) з основою (2) встановлено стягуючу пружину (10), один кінець якої скріплено з пластиною (1), а другий кінець - з основою (2).
Текст

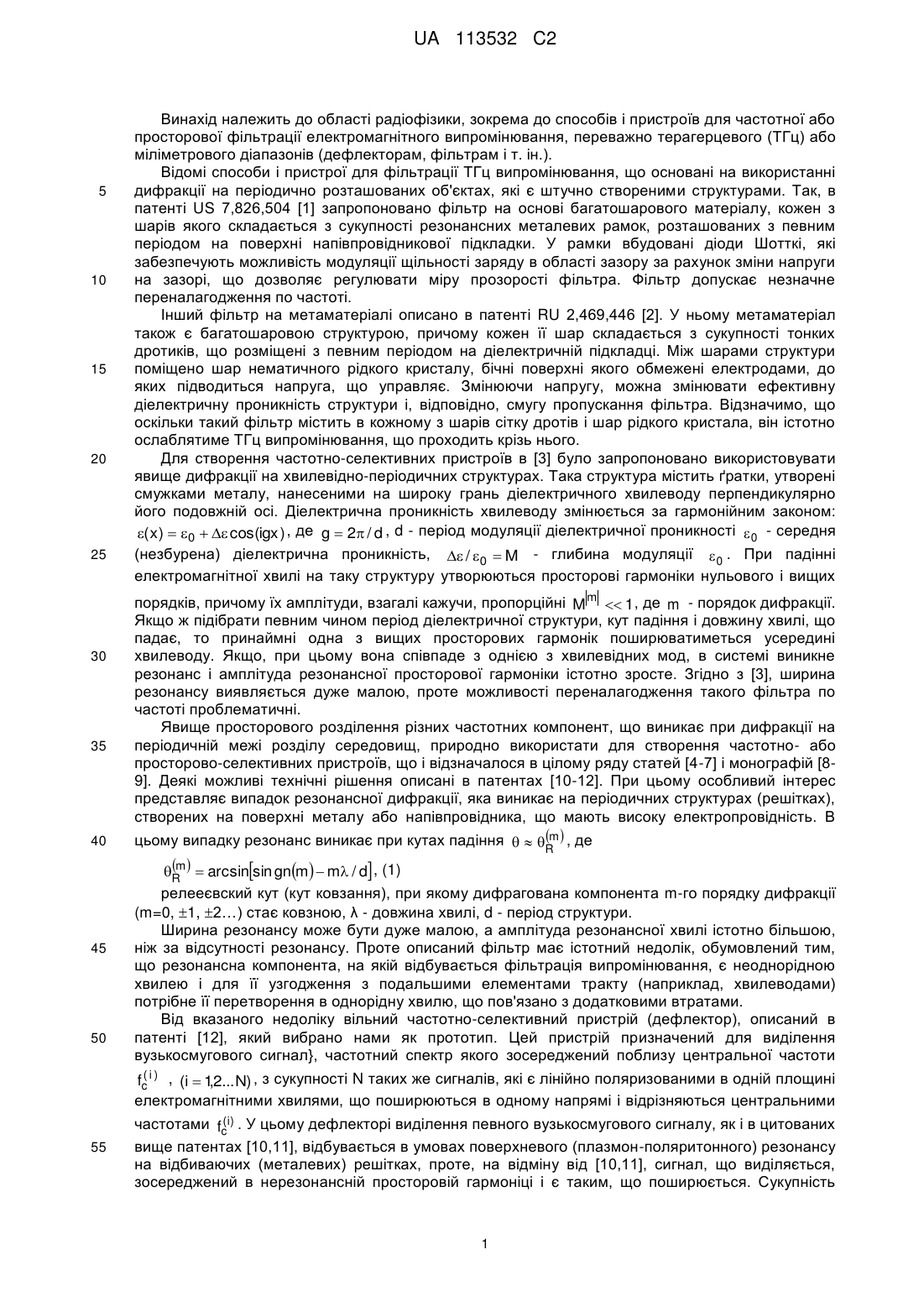

Реферат: Спосіб фільтрації електромагнітного випромінювання та пристрій для його реалізації належить до радіофізики, а саме до способів і пристроїв для частотної або просторової фільтрації електромагнітного випромінювання. Спосіб полягає в тому, що р-поляризоване випромінювання, що падає, у якому вектор напруженості магнітного поля перпендикулярний площині падіння, займає широку смугу частот Δf або довжин хвиль Δ, поблизу середньої частоти f0, або довжини хвилі 0, з якого виділяють випромінювання у вужчому діапазоні частот δf, або довжин хвиль δλ, де δf
ДивитисяДодаткова інформація
Автори англійськоюHavrykov Volodymyr Kostiantynovych, Kats Oleksandr Volodymyrovych
Автори російськоюГариков Владимир Константинович, Кац Александр Владимирович
МПК / Мітки
МПК: G02B 5/18, H01Q 15/22, G02B 27/10
Мітки: фільтрації, пристрій, спосіб, терагерцевого, реалізації, випромінювання
