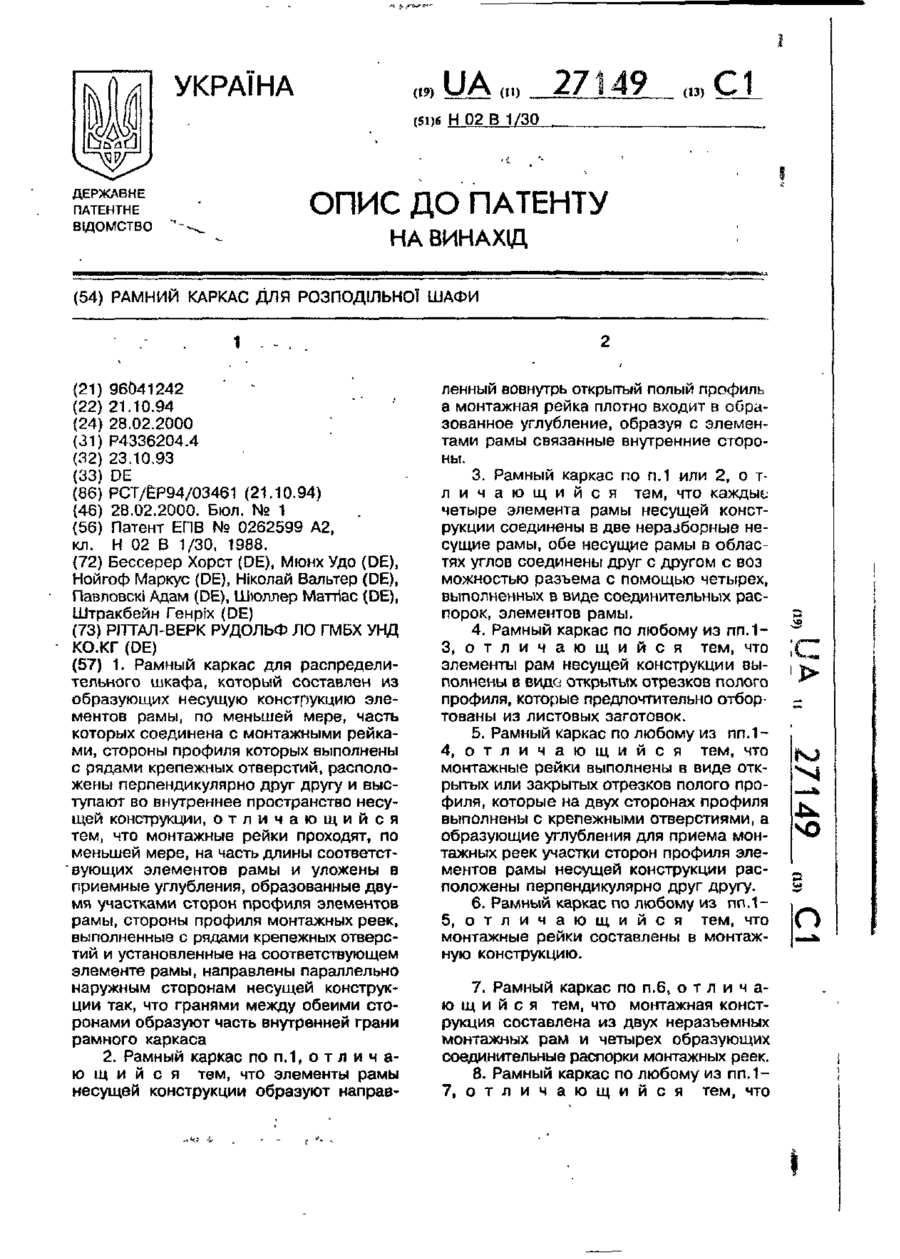

Рамний каркас для розподільної шафи

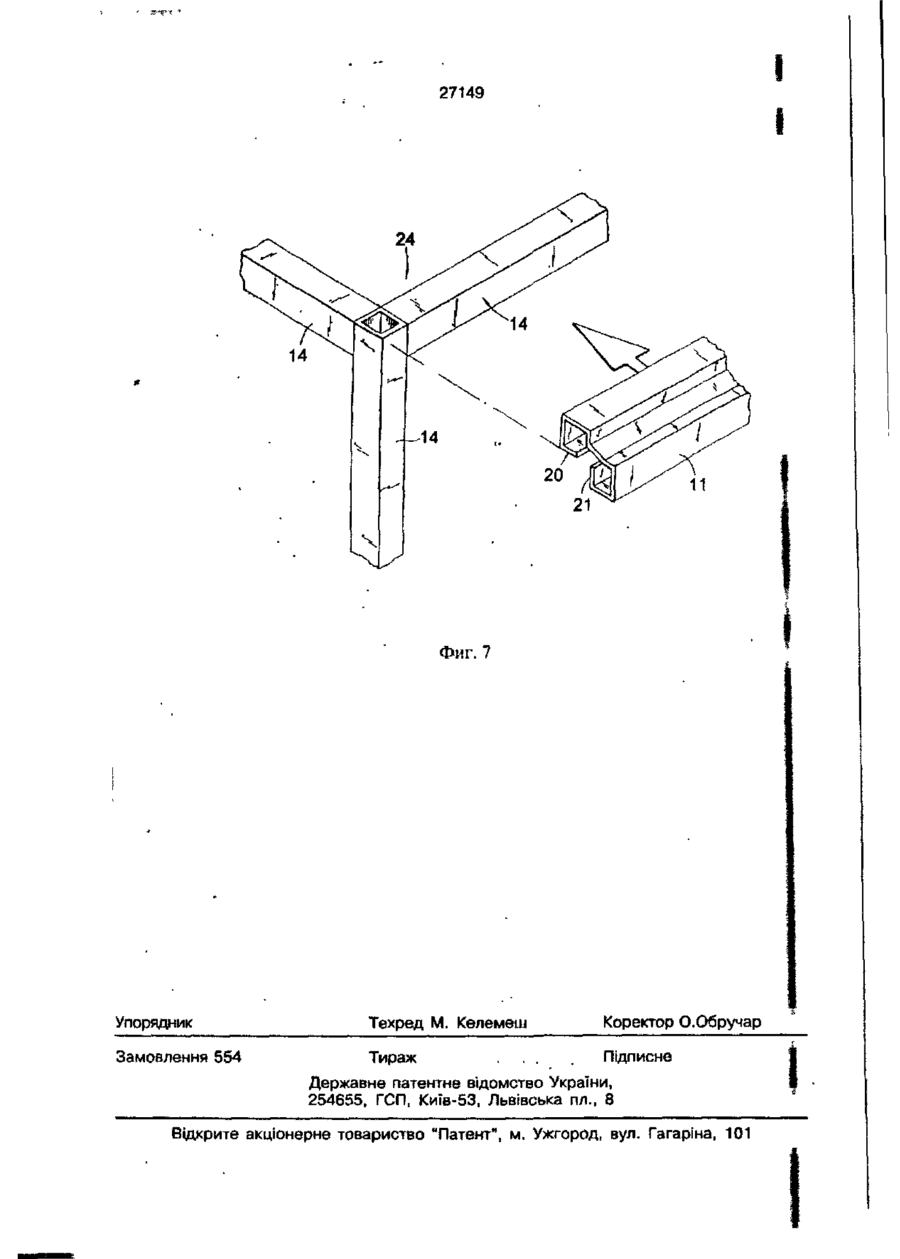

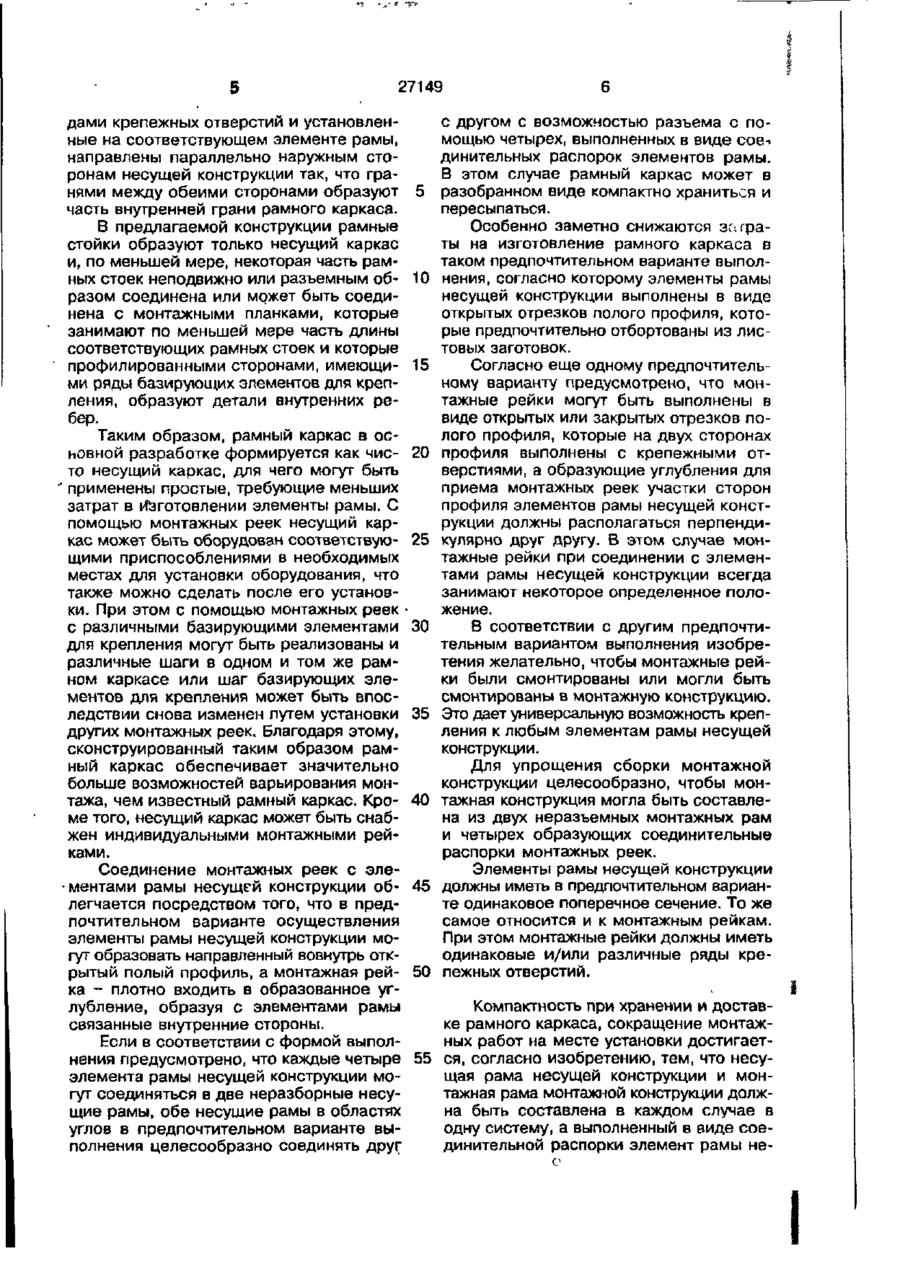

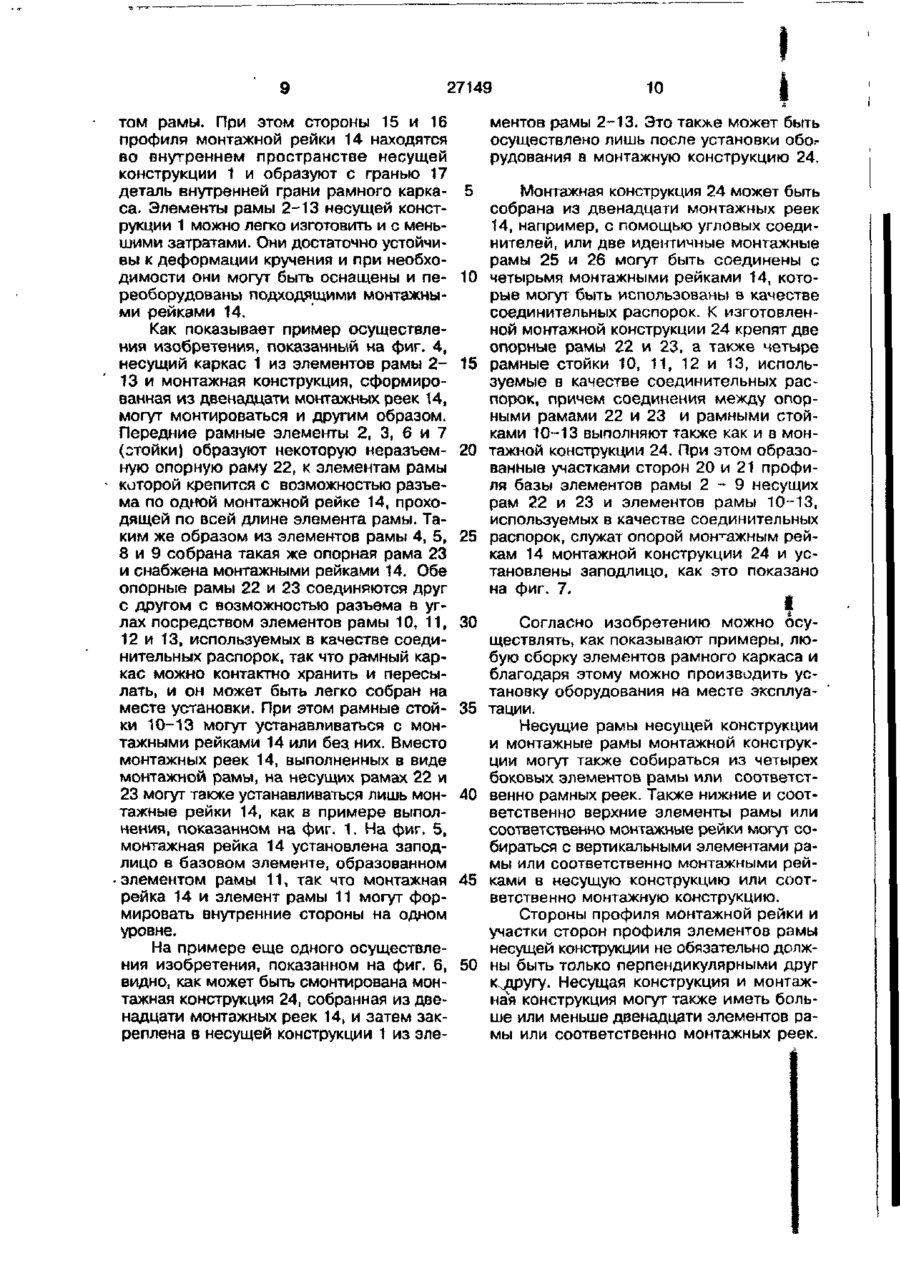

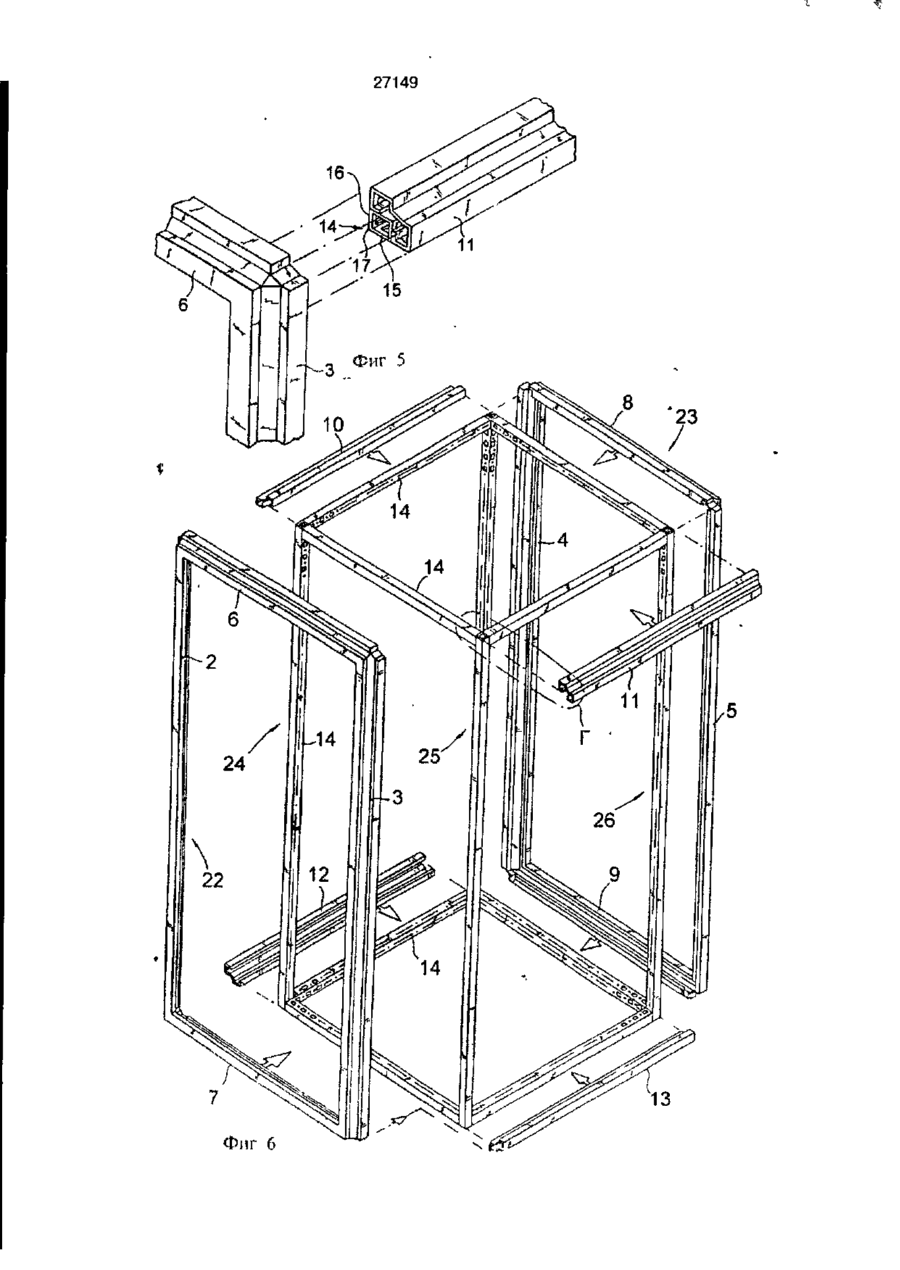

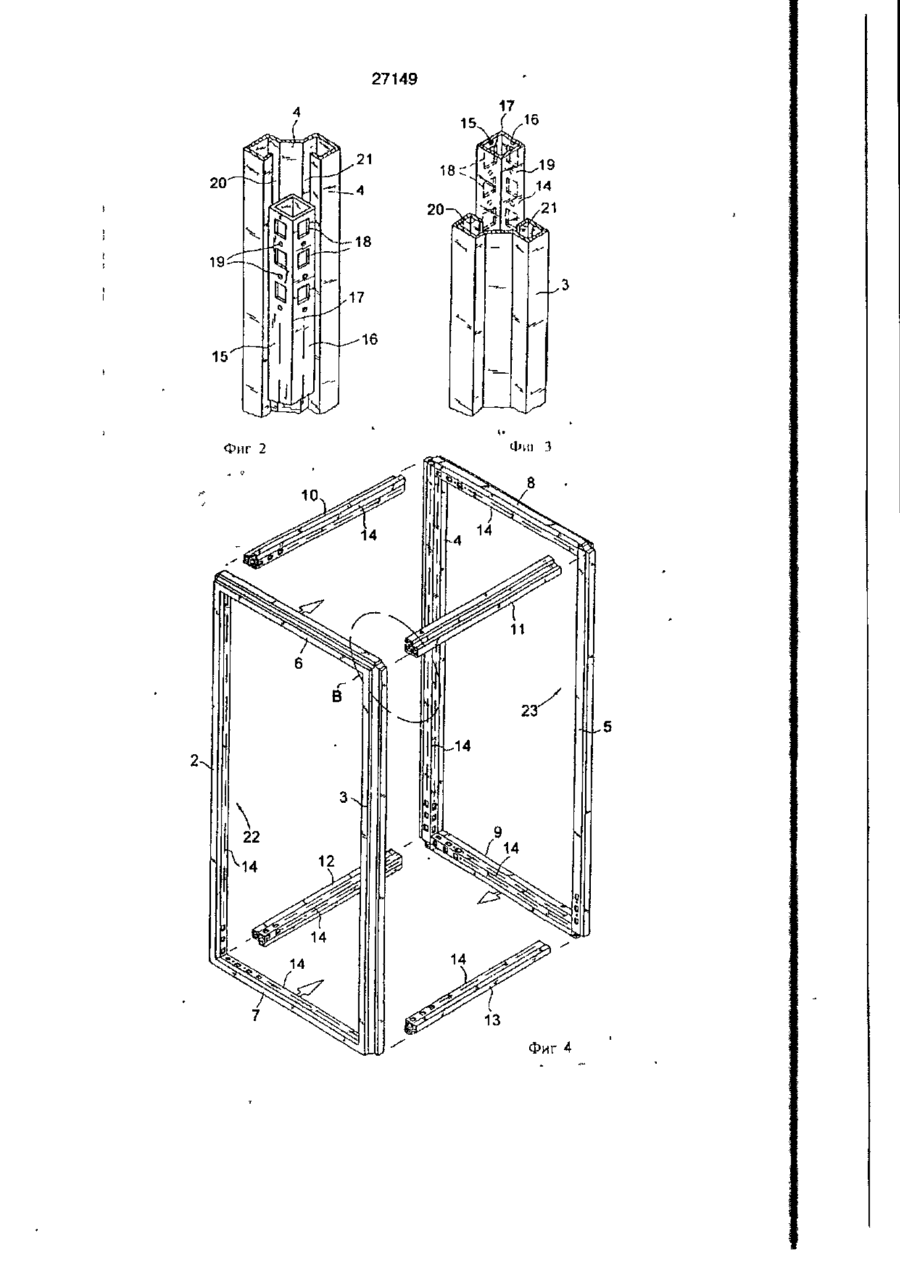

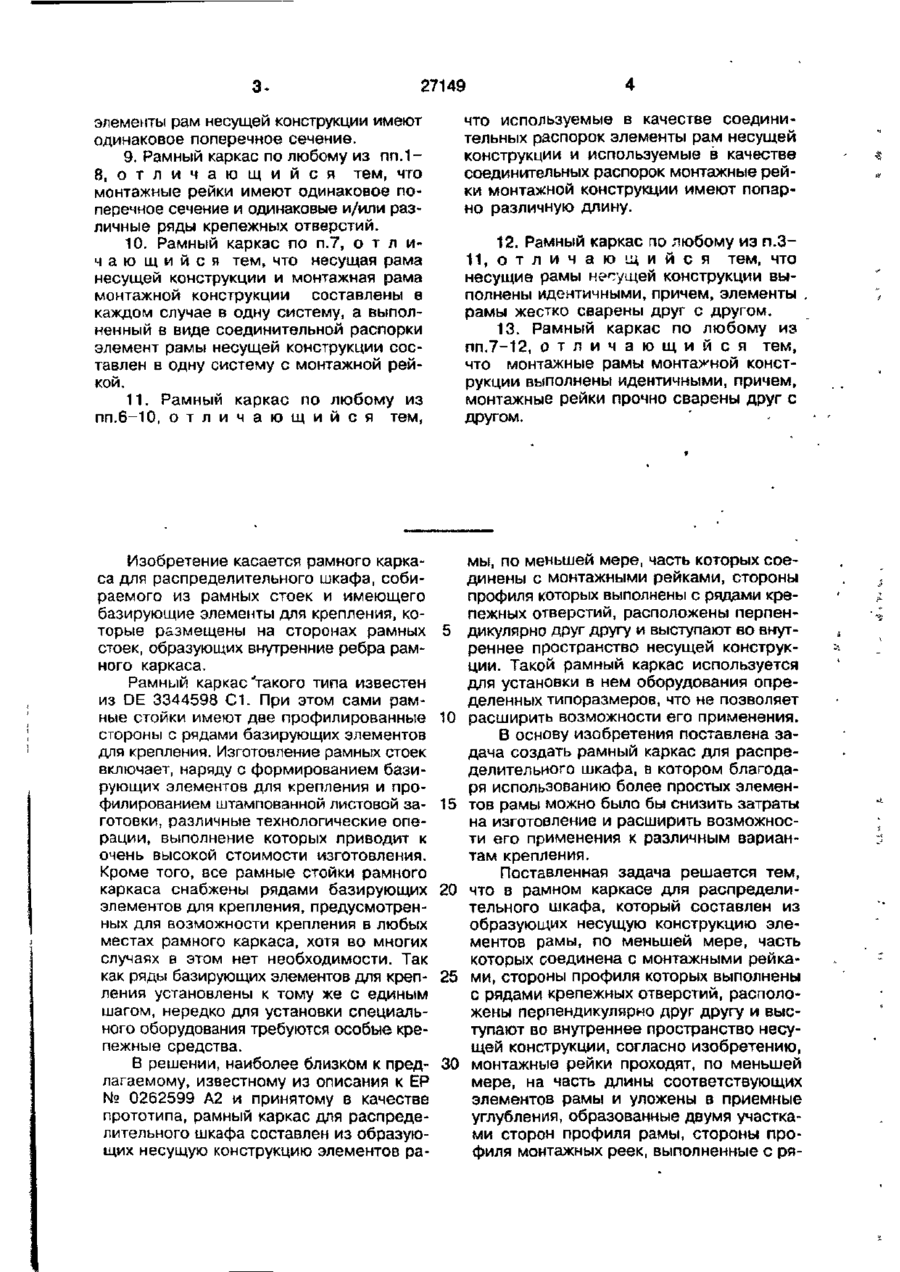

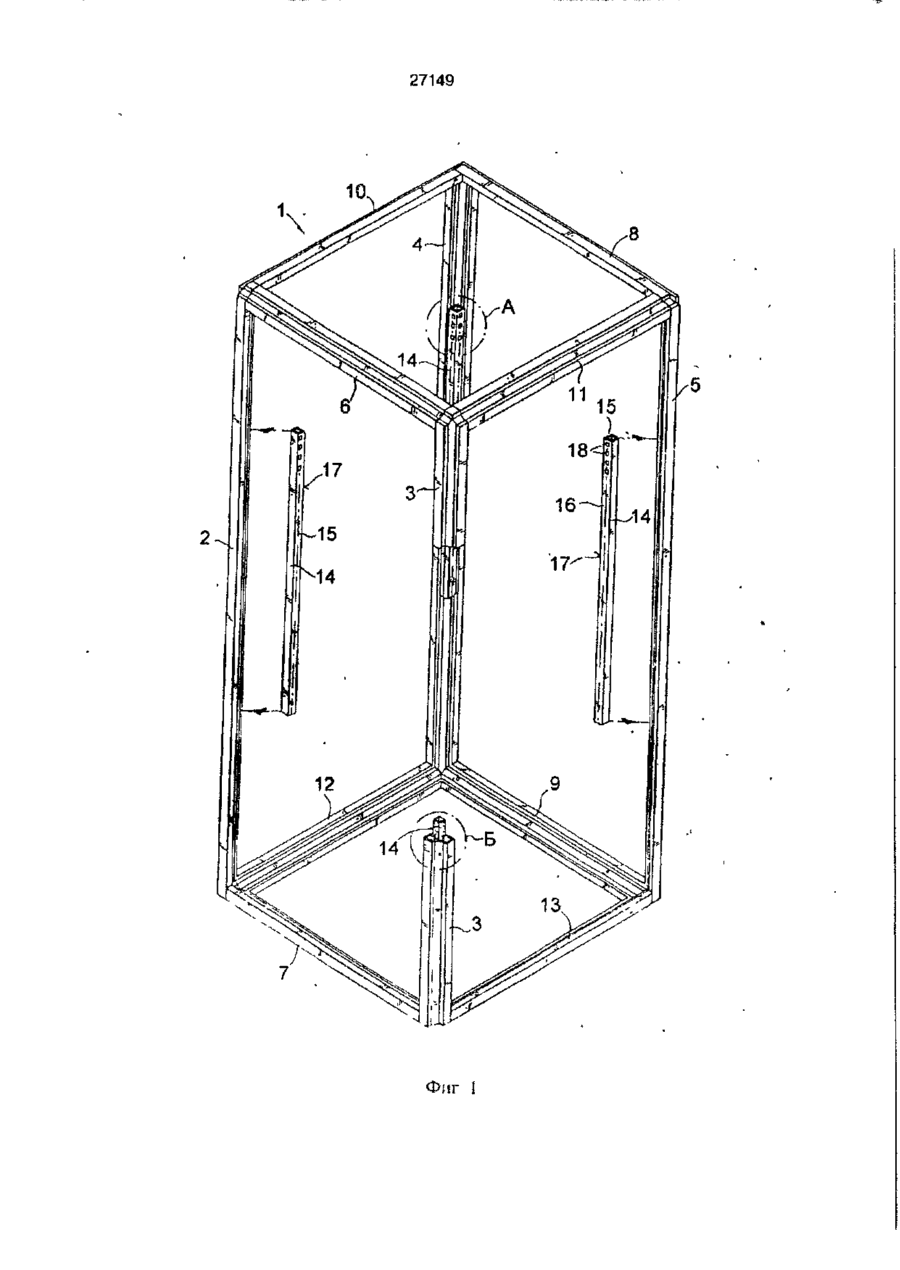

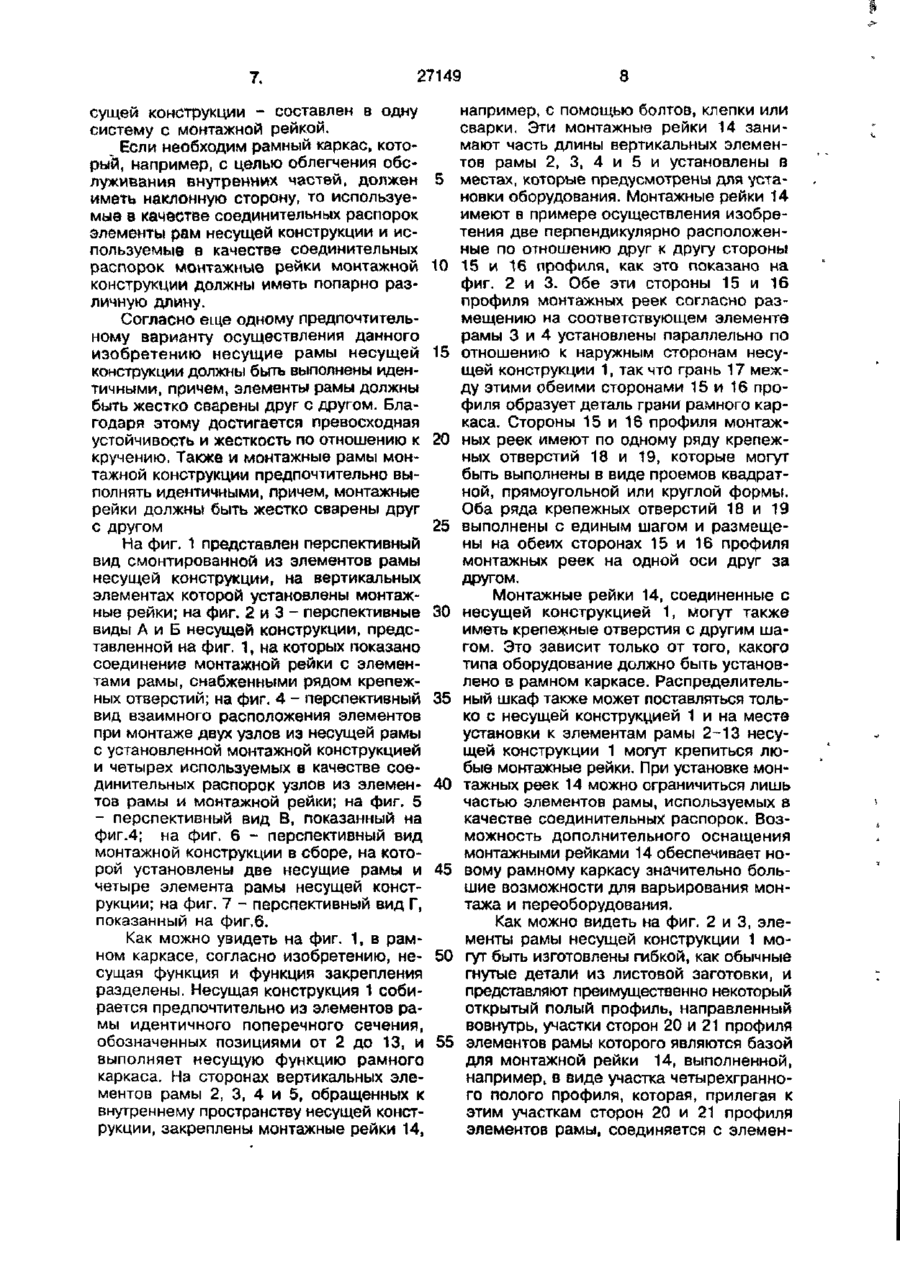

1. Рамный каркас для распределительного шкафа, который составлен из образующих несущую конструкцию элементов рамы, по меньшей мере, часть которых соединена с монтажными рейками, стороны профиля которых выполнены с рядами крепежных отверстий, расположены перпендикулярно друг другу и выступают во внутреннее пространство несущей конструкции, о т л и ч а ю щ и й с я тем, что монтажные рейки проходят, по меньшей мере, на часть длины соответствующих элементов рамы и уложены в приемные углубления, образованные двумя участками сторон профиля элементов рамы, стороны профиля монтажных реек, выполненные с рядами крепежных отверстий и установленные на соответствующем элементе рамы, направлены параллельно наружным сторонам несущей конструкции так, что гранями между обеими сторонами образуют часть внутренней грани рамного каркаса 2. Рамный каркас по п.1, о т л и ч аю щ и й с я тем, что элементы рамы несущей конструкции образуют направ ленный вовнутрь открытый полый профиль а монтажная рейка плотно входит в образованное углубление, образуя с элементами рамы связанные внутренние стороны. 3. Рамный каркас по п.1 или 2, о тл и ч а ю щ и й с я тем, что каждые четыре элемента рамы несущей конструкции соединены в две неразборные несущие рамы, обе несущие рамы в областях углов соединены друг с другом с воз можностью разъема с помощью четырех, выполненных в виде соединительных распорок, элементов рамы. 4. Рамный каркас по любому из п п . 1 3, о т л и ч а ю щ и й с я тем, что элементы рам несущей конструкции выполнены в вида открытых отрезков полого профиля, которые предпочтительно отбортованы из листовых заготовок. 5. Рамный каркас по любому из п п . 1 4, о т л и ч а ю щ и й с я тем, что монтажные рейки выполнены в виде открытых или закрытых отрезков полого профиля, которые на двух сторонах профиля выполнены с крепежными отверстиями, а образующие углубления для приема монтажных реек участки сторон профиля элементов рамы несущей конструкции расположены перпендикулярно друг другу. 6. Рамный каркас по любому из п п . 1 5, о т л и ч а ю щ и й с я тем, что монтажные рейки составлены в монтажную конструкцию. 7. Рамный каркас по п.6, о т л и ч а ю щ и й с я тем, что монтажная конструкция составлена из двух неразъемных монтажных рам и четырех образующих соединительные распорки монтажных реек. 8. Рамный каркас по любому из п п . 1 7, о т л и ч а ю щ и й с я тем, что NO О 27149 элементы рам несущей конструкции имеют одинаковое поперечное сечение. 9. Рамный каркас по любому из п п . 1 8, о т л и ч а ю щ и й с я тем, что монтажные рейки имеют одинаковое поперечное сечение и одинаковые и/или различные ряды крепежных отверстий. 10. Рамный каркас по п.7, о т л и ч а ю щ и й с я тем, что несущая рама несущей конструкции и монтажная рама монтажной конструкции составлены в каждом случае в одну систему, а выполненный в виде соединительной распорки элемент рамы несущей конструкции составлен в одну систему с монтажной рейкой. 11. Рамный каркас по любому из пп.6-10, о т л и ч а ю щ и й с я тем, что используемые в качестве соединительных распорок элементы рам несущей конструкции и используемые в качестве соединительных распорок монтажные рейки монтажной конструкции имеют попарно различную длину. Изобретение касается рамного каркаса для распределительного шкафа, собираемого из рамных стоек и имеющего базирующие элементы для крепления, которые размещены на сторонах рамных стоек, образующих внутренние ребра рамного каркаса. Рамный каркас'такого типа известен из DE 3344598 С1. При этом сами рамные стойки имеют две профилированные стороны с рядами базирующих элементов для крепления. Изготовление рамных стоек включает, наряду с формированием базирующих элементов для крепления и профилированием штампованной листовой заготовки, различные технологические операции, выполнение которых приводит к очень высокой стоимости изготовления. Кроме того, все рамные стойки рамного каркаса снабжены рядами базирующих элементов для крепления, предусмотренных для возможности крепления в любых местах рамного каркаса, хотя во многих случаях в этом нет необходимости. Так как ряды базирующих элементов для крепления установлены к тому же с единым шагом, нередко для установки специального оборудования требуются особые крепежные средства. мы, по меньшей мере, часть которых соединены с монтажными рейками, стороны профиля которых выполнены с рядами крепежных отверстий, расположены перпендикулярно Друг Другу и выступают во внутреннее пространство несущей конструкции. Такой рамный каркас используется для установки в нем оборудования определенных типоразмеров, что не позволяет расширить возможности его применения. В основу изобретения поставлена задача создать рамный каркас для распределительного шкафа, в котором благодаря использованию более простых элементов рамы можно было бы снизить затраты на изготовление и расширить возможности его применения к различным вариантам крепления. Поставленная задача решается тем, что в рамном каркасе для распределительного шкафа, который составлен из образующих несущую конструкцию элементов рамы, по меньшей мере, часть которых соединена с монтажными рейками, стороны профиля которых выполнены с рядами крепежных отверстий, расположены перпендикулярно друг другу и выступают во внутреннее пространство несущей конструкции, согласно изобретению, монтажные рейки проходят, по меньшей мере, на часть длины соответствующих элементов рамы и уложены в приемные углубления, образованные двумя участками сторон профиля рамы, стороны профиля монтажных реек, выполненные с ря 12. Рамный каркас по любому из п.З11, о т л и ч а ю щ и й с я тем, что несущие рамы негущей конструкции выполнены идентичными, причем, элементы рамы жестко сварены друг с другом. 13. Рамный каркас по любому из пп,7-12, о т л и ч а ю щ и й с я тем, что монтажные рамы монтажной конструкции выполнены идентичными, причем, монтажные рейки прочно сварены друг с другом. 5 10 15 20 25 В решении, наиболее близком к пред- 30 лагаемому, известному из описания к ЕР № 0262599 А2 и принятому в качестве прототипа, рамный каркас для распределительного шкафа составлен из образующих несущую конструкцию элементов ра 27149 дами крепежных отверстий и установленные на соответствующем элементе рамы, направлены параллельно наружным сторонам несущей конструкции так, что гранями между обеими сторонами образуют часть внутренней грани рамного каркаса. В предлагаемой конструкции рамные стойки образуют только несущий каркас и, по меньшей мере, некоторая часть рамных стоек неподвижно или разъемным образом соединена или может быть соединена с монтажными планками, которые занимают по меньшей мере часть длины соответствующих рамных стоек и которые профилированными сторонами, имеющими ряды базирующих элементов для крепления, образуют детали внутренних ребер. Таким образом, рамный каркас в осиовной разработке формируется как чисто несущий каркас, для чего могут быть применены простые, требующие меньших затрат в Изготовлении элементы рамы. С помощью монтажных реек несущий каркас может быть оборудован соответствующими приспособлениями в необходимых местах для установки оборудования, что также можно сделать после его установки. При этом с помощью монтажных реек с различными базирующими элементами для крепления могут быть реализованы и различные шаги в одном и том же рамном каркасе или шаг базирующих элементов для крепления может быть впоследствии снова изменен путем установки других монтажных реек. Благодаря этому, сконструированный таким образом рамный каркас обеспечивает значительно больше возможностей варьирования монтажа, чем известный рамный каркас. Кроме того, несущий каркас может быть снабжен индивидуальными монтажными рейками. Соединение монтажных реек с эле- ментами рамы несущей конструкции облегчается посредством того, что в предпочтительном варианте осуществления элементы рамы несущей конструкции могут образовать направленный вовнутрь открытый полый профиль, а монтажная рейка - плотно входить в образованное углубление, образуя с элементами рамы связанные внутренние стороны. Если в соответствии с формой выполнения предусмотрено, что каждые четыре элемента рамы несущей конструкции могут соединяться в две неразборные несущие рамы, обе несущие рамы в областях углов в предпочтительном варианте выполнения целесообразно соединять друг 5 10 15 20 25 30 35 40 45 50 с другом с возможностью разъема с помощью четырех, выполненных в виде сое-. динительных распорок элементов рамы. В этом случае рамный каркас может в разобранном виде компактно храниться и пересыпаться. Особенно заметно снижаются затраты на изготовление рамного каркаса в таком предпочтительном варианте выполнения, согласно которому элементы рамы несущей конструкции выполнены в виде открытых отрезков полого профиля, которые предпочтительно отбортованы из листовых заготовок. Согласно еще одному предпочтительному варианту предусмотрено, что монтажные рейки могут быть выполнены в виде открытых или закрытых отрезков полого профиля, которые на двух сторонах профиля выполнены с крепежными отверстиями, а образующие углубления для приема монтажных реек участки сторон профиля элементов рамы несущей конструкции должны располагаться перпендикулярно друг другу. В этом случае монтажные рейки при соединении с элементами рамы несущей конструкции всегда занимают некоторое определенное положение. В соответствии с другим предпочтительным вариантом выполнения изобретения желательно, чтобы монтажные рейки были смонтированы или могли быть смонтированы в монтажную конструкцию. Это дает универсальную возможность крепления к любым элементам рамы несущей конструкции. Для упрощения сборки монтажной конструкции целесообразно, чтобы монтажная конструкция могла быть составлена из двух неразъемных монтажных рам и четырех образующих соединительные распорки монтажных реек. Элементы рамы несущей конструкции должны иметь в предпочтительном варианте одинаковое поперечное сечение. То же самое относится и к монтажным рейкам. При этом монтажные рейки должны иметь одинаковые и/или различные ряды крепежных отверстий. Компактность при хранении и доставке рамного каркаса, сокращение монтажных работ на месте установки достигает55 ся, согласно изобретению, тем, что несущая рама несущей конструкции и монтажная рама монтажной конструкции должна быть составлена в каждом случае в одну систему, а выполненный в виде соединительной распорки элемент рамы не 7. 27149 сущей конструкции - составлен в одну систему с монтажной рейкой. Ноли необходим рамный каркас, который, например, с целью облегчения обслуживания внутренних частей, должен иметь наклонную сторону, то используемые в качестве соединительных распорок элементы рам несущей конструкции и используемые в качестве соединительных распорок монтажные рейки монтажной конструкции должны иметь попарно различную длину. Согласно еще одному предпочтительному варианту осуществления данного изобретению несущие рамы несущей конструкции должны быть выполнены идентичными, причем, элементы рамы должны быть жестко сварены друг с другом. Благодаря этому достигается превосходная устойчивость и жесткость по отношению к кручению. Также и монтажные рамы монтажной конструкции предпочтительно выполнять идентичными, причем, монтажные рейки должны быть жестко сварены друг с другом На фиг. 1 представлен перспективный вид смонтированной из элементов рамы несущей конструкции, на вертикальных элементах которой установлены монтажные рейки; на фиг. 2 и 3 - перспективные виды А и Б несущей конструкции, представленной на фиг. 1, на которых показано соединение монтажной рейки с элементами рамы, снабженными рядом крепежных отверстий; на фиг. 4 - перспективный вид взаимного расположения элементов при монтаже двух узлов из несущей рамы с установленной монтажной конструкцией и четырех используемых в качестве соединительных распорок узлов из элементов рамы и монтажной рейки; на фиг. 5 - перспективный вид В, показанный на фиг.4; на фиг. 6 - перспективный вид монтажной конструкции в сборе, на которой установлены две несущие рамы и четыре элемента рамы несущей конструкции; на фиг. 7 - перспективный вид Г, показанный на фиг.6. 5 10 15 20 25 30 35 40 45 Как можно увидеть на фиг. 1, в рамном каркасе, согласно изобретению, не- 50 сущая функция и функция закрепления разделены. Несущая конструкция 1 собирается предпочтительно из элементов рамы идентичного поперечного сечения, обозначенных позициями от 2 до 13, и 55 выполняет несущую функцию рамного каркаса. На сторонах вертикальных элементов рамы 2, 3, 4 и 5, обращенных к внутреннему пространству несущей конструкции, закреплены монтажные рейки 14, 8 например, с помощью болтов, клепки или сварки. Эти монтажные рейки 14 занимают часть длины вертикальных элементов рамы 2, 3, 4 и 5 и установлены в местах, которые предусмотрены для установки оборудования. Монтажные рейки 14 имеют в примере осуществления изобретения две перпендикулярно расположенные по отношению друг к другу стороны 15 и 16 профиля, как это показано на фиг. 2 и 3. Обе эти стороны 15 и 16 профиля монтажных реек согласно размещению на соответствующем элементе рамы 3 и 4 установлены параллельно по отношению к наружным сторонам несущей конструкции 1, так что грань 17 между этими обеими сторонами 15 и 16 профиля образует деталь грани рамного каркаса. Стороны 15 и 16 профиля монтажных реек имеют по одному ряду крепежных отверстий 18 и 19, которые могут быть выполнены в виде проемов квадратной, прямоугольной или круглой формы. Оба ряда крепежных отверстий 18 и 19 выполнены с единым шагом и размещены на обеих сторонах 15 и 16 профиля монтажных реек на одной оси друг за другом. Монтажные рейки 14, соединенные с несущей конструкцией 1, могут также иметь крепежные отверстия с другим шагом. Это зависит только от того, какого типа оборудование должно быть установлено в рамном каркасе. Рас предел ительный шкаф также может поставляться только с несущей конструкцией 1 и на месте установки к элементам рамы 2-13 несущей конструкции 1 могут крепиться любые монтажные рейки. При установке монтажных реек 14 можно ограничиться лишь частью элементов рамы, используемых s качестве соединительных распорок. Возможность дополнительного оснащения монтажными рейками 14 обеспечивает новому рамному каркасу значительно большие возможности для варьирования монтажа и переоборудования. Как можно видеть на фиг. 2 и 3, элементы рамы несущей конструкции 1 могут быть изготовлены гибкой, как обычные гнутые детали из листовой заготовки, и представляют преимущественно некоторый открытый полый профиль, направленный вовнутрь, участки сторон 20 и 21 профиля элементов рамы которого являются базой для монтажной рейки 14, выполненной, например, в виде участка четырехгранного полого профиля, которая, прилегая к этим участкам сторон 20 и 21 профиля элементов рамы, соединяется с элемен 27149 том рамы. При этом стороны 15 и 16 профиля монтажной рейки 14 находятся во внутреннем пространстве несущей конструкции 1 и образуют с гранью 17 деталь внутренней грани рамного карка- 5 са. Элементы рамы 2-13 несущей конструкции 1 можно легко изготовить и с меньшими затратами. Они достаточно устойчивы к деформации кручения и при необходимости они могут быть оснащены и пе- 10 реоборудованы подходящими монтажными рейками 14. Как показывает пример осуществления изобретения, показанный на фиг. 4, несущий каркас 1 из элементов рамы 2 - 15 13 и монтажная конструкция, сформированная из двенадцати монтажных реек 14, могут монтироваться и другим образом. Передние рамные элементы 2, 3, 6 и 7 (стойки) образуют некоторую неразъем- 20 ную опорную раму 22, к элементам рамы которой крепится с возможностью разъема по одной монтажной рейке 14, проходящей по всей длине элемента рамы. Таким же образом из элементов рамы 4, 5, 25 8 и 9 собрана такая же опорная рама 23 и снабжена монтажными рейками 14. Обе опорные рамы 22 и 23 соединяются друг с другом с возможностью разъема в углах посредством элементов рамы 10, 11, 30 12 и 13, используемых в качестве соединительных распорок, так что рамный каркас можно контактно хранить и пересылать, и он может быть легко собран на месте установки. При этом рамные стой- 35 ки 10-13 могут устанавливаться с монтажными рейками 14 или без. них. Вместо монтажных реек 14, выполненных в виде монтажной рамы, на несущих рамах 22 и 23 могут также устанавливаться лишь мон- 40 тажные рейки 14, как в примере выполнения, показанном на фиг. 1. На фиг. 5, монтажная рейка 14 установлена заподлицо в базовом элементе, образованном • элементом рамы 11, так что монтажная 45 рейка 14 и элемент рамы 11 могут формировать внутренние стороны на одном уровне. На примере еще одного осуществления изобретения, показанном на фиг. 6, 50 видно, как может быть смонтирована монтажная конструкция 24, собранная из двенадцати монтажных реек 14, и затем закреплена в несущей конструкции 1 из эле 10 ментов рамы 2-13. Это также может быть осуществлено лишь после установки обо.рудования в монтажную конструкцию 24. Монтажная конструкция 24 может быть собрана из двенадцати монтажных реек 14, например, с помощью угловых соединителей, или две идентичные монтажные рамы 25 и 26 могут быть соединены с четырьмя монтажными рейками 14, которые могут быть использованы в качестве соединительных распорок. К изготовленной монтажной конструкции 24 крепят две опорные рамы 22 и 23, а также четыре рамные стойки 10, 11, 12 и 13, используемые в качестве соединительных распорок, причем соединения между опорными рамами 22 и 23 и рамными стойками 10-13 выполняют также как и в монтажной конструкции 24. При этом образованные участками сторон 20 и 21 профиля базы элементов рамы 2 - 9 несущих рам 22 и 23 и элементов рамы 10-13, используемых в качестве соединительных распорок, служат опорой монтажным рейкам 14 монтажной конструкции 24 и установлены заподлицо, как это показано на фиг. 1. Согласно изобретению можно осуществлять, как показывают примеры, любую сборку элементов рамного каркаса и благодаря этому можно производить установку оборудования на месте эксплуатации. Несущие рамы несущей конструкции и монтажные рамы монтажной конструкции могут также собираться из четырех боковых элементов рамы или соответственно рамных реек. Также нижние и соответственно верхние элементы рамы или соответственно монтажные рейки могут собираться с вертикальными элементами рамы или соответственно монтажными рейками в несущую конструкцию или соответственно монтажную конструкцию. Стороны профиля монтажной рейки и участки сторон профиля элементов рамы несущей конструкции не обязательно должны быть только перпендикулярными друг к^другу. Несущая конструкция и монтажная конструкция могут также иметь больше или меньше двенадцати элементов рамы или соответственно монтажных реек. 27149 10 •\ 8 Фиг 27149 13 Фиг 4 27149 7 13 Фиг 6 27149 11 Фиг. 7 Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 554 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
