Формула / Реферат

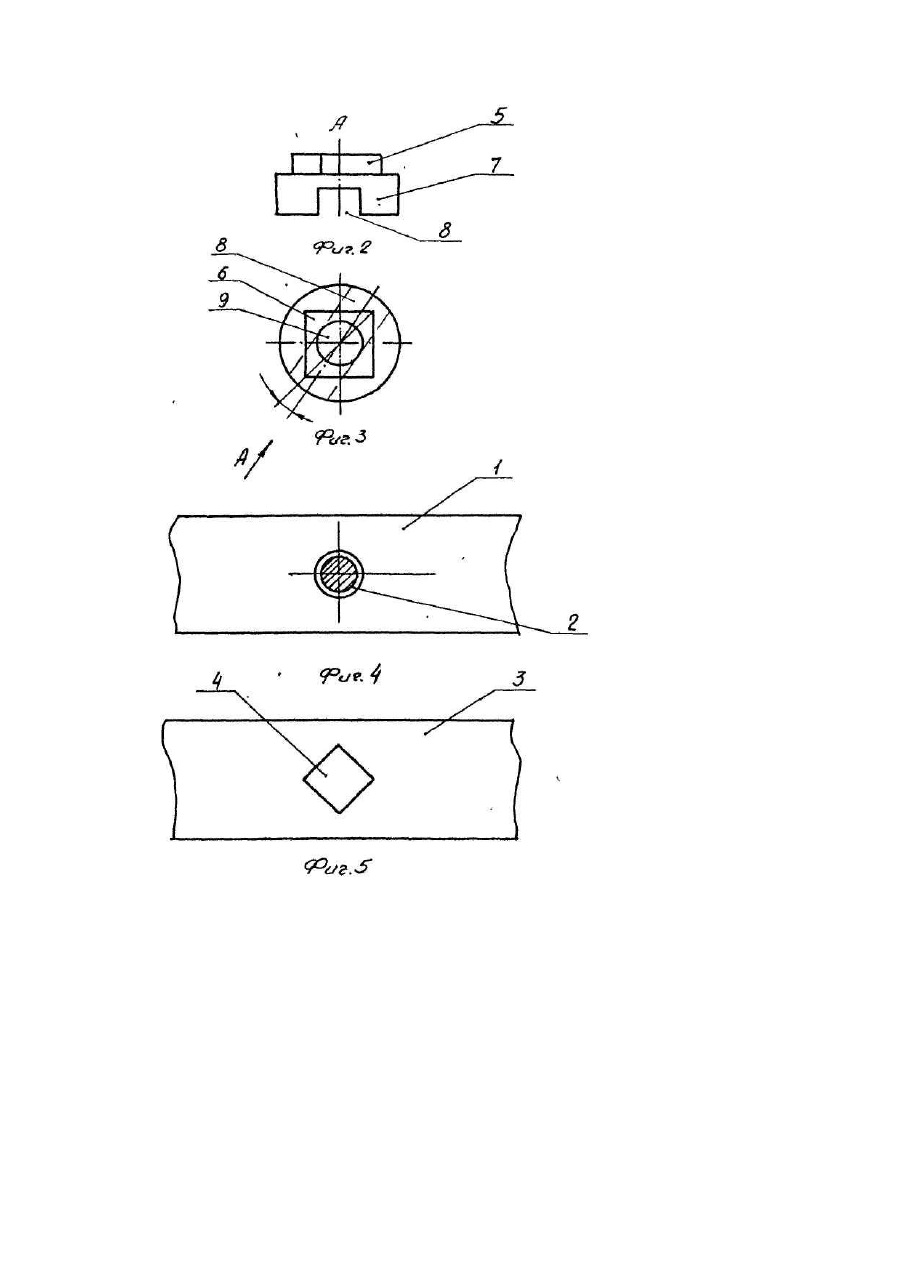

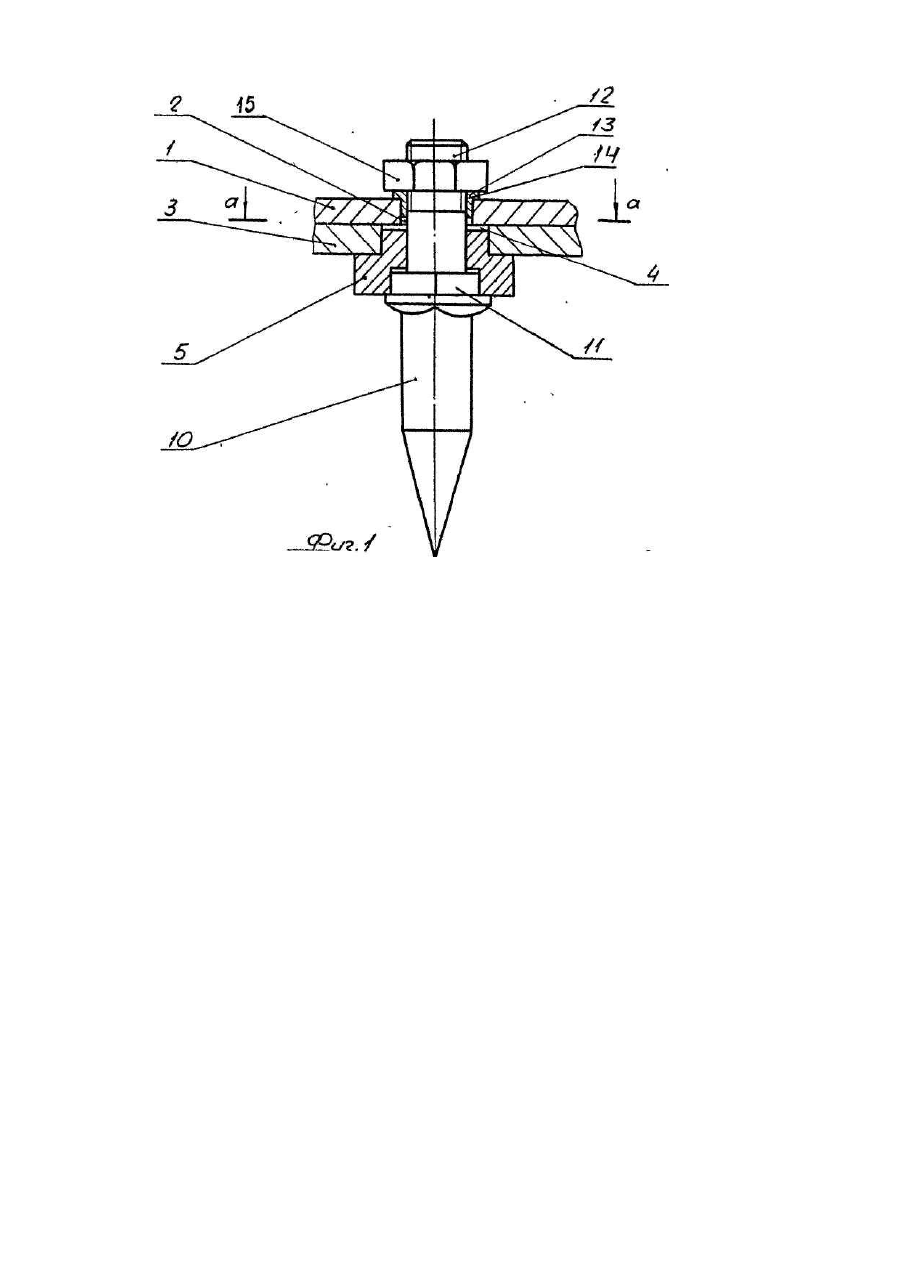

Узел крепления зубьев на ра^е бороны, со­держащей поярусно установленные монтажные планки со сквозными отверстиями, шайбу, крепежную гайку, размещенную в отверстии нижней планки монтажную часть зуба, имеющую поперечное сечение в виде многоугольника, отличающийся тем, что узел крепления зуба до­полнительно содержит втулку с центральными отверстиями, установленную в отверстие нижней монтажной планки, профиль одной ступени втулки идентичен профилю и размерам отверстия нижней монтажной планки, а на второй противо­положной ступени втулки выполнен паз, профиль и размеры которого идентичны профилю и размерам поперечного сечения монтажной части зуба, при этом паз на второй ступени втулки расположен, например, под углом относительно поперечного сечения профиля первой ступени втулки.

Текст

Узел крепления зубьев относится к сельскохозяйственному машиностроению и может быть использован, например, в боронах. Известны бороны зубовые, содержащие узлы крепления зубьев на раме бороны. Узел крепления зубьев содержит поярусно установленные монтажные планки со сквозными отверстиями, шайбы, крепежные гайки и непосредственно зубья. В нижней монтажной планке выполнены отверстия, например, в виде квадрата, соответствующего профилю и размерам монтажной части зубьев. В верхней монтажной планке выполнено отверстие для резьбовой части зубьев. Монтажная часть зубьев различных борон отличается как по форме профиля, так и по размерам. Недостатком известных узлов крепления зубьев на раме бороны является то, что, в зависимости от формы профиля и размеров монтажной части зубьев, необходимо изготовление нижних планок с отверстием, профиль и размеры которого должны соответствовать профилю и размерам каждого типоразмера зубьев. Кроме того, диаметр отверстия в верхней планке также должен соответствовать диаметру резьбовой части зубьев каждого типоразмера. Это относится также и к диаметрам отверстия шайбы и крепежной гайки. Это достигается за счет того, что узел крепления зубьев на раме бороны, содержащей поярусно установленные монтажные планки со сквозными отверстиями, шайбы и крепежные гайки, размещенную в отверстиях нижней планки монтажную часть зубьев, имеющую профиль поперечного сечения в виде многоугольника, дополнительно содержит втулк у с центральным отверстием, установленную В сотверстии нижней! монтажной планки, при этом профиль одной ступени втулки идентичен профилю и размерам отверстия нижней монтажной планки, на второй противоположной ступени втулки выполнен паз, форма профиля и размеры которого идентичны профилю и размерам поперечного сечения монтажной части зуба, а паз на противоположной ступени втулки расположен, например, под углом относительно поперечного сечения профиля первой ступени втулки. Оснащение узла крепления зубьев на раме бороны дополнительной втулкой позволяет осуществить крепление зубьев на раме вне зависимости от формы профиля и размеров монтажной части зуба. На фиг, 1 изображен общий вид устройства; на фиг. 2 - втулка; на фиг. 3 - вид А на фиг. 2; на фиг. 4 сечение а-а на фиг. 1; на фиг. 5 - монтажная планка, нижняя. Устройство содержит поярусно установленные верхнюю монтажную планку 1 со сквозным отверстием 2, нижнюю монтажную планку 3 со сквозным отверстием 4, например, квадратным. В отверстие 4 установлена втулка 5. Профиль одной ступени 6, например, квадратного сечения, втулки 5 идентичен профилю и размерам сквозного отверстия 4 нижней монтажной планки 3. На второй противоположной ступени 7 втулки 5 выполнен паз 8, например, под углом относительно профиля ступени 6. Во втулке 5 выполнено центральное отверстие 9. В отверстии 2 верхней монтажной планки 1 установлена шайба 13. Зуб 10 монтажной частью 11 установлен в пазу 8 втулки 5, а резьбовой частью 12 проходит сквозь отверстие 9 втулки 5 и отверстие 14 шайбы 13. Крепление зуба в монтажных планках 1 и 3 осуществляется с помощью крепежной гайки 15. Для замены зуба 10 одной формы профиля монтажной части зуба на зуб с другой формой профиля монтажной части необходимо установить втулк у 5 с пазом соответствующего профиля и размеров, а также установить шайбу 13 с отверстием, диаметр которого соответствует диаметру резьбовой части 12 зуба 10. Таким образом; оснащение узла крепления дополнительной сменной втулкой позволяет осуществлять крепление зубьев на раме бороны вне зависимости от формы профиля и размеров монтажной части зуба под оптимальным углом для обработки почвы.

Дивитися

Додаткова інформація

Автори англійською

Kazatsker Oleksandr Arnoldovych

Автори російською

Казацкер Александр Арнольдович

МПК / Мітки

МПК: A01B 23/00

Мітки: рами, вузол, закріплення, зубів, борони
