Дверний доводжувач, зокрема для скляних дверей

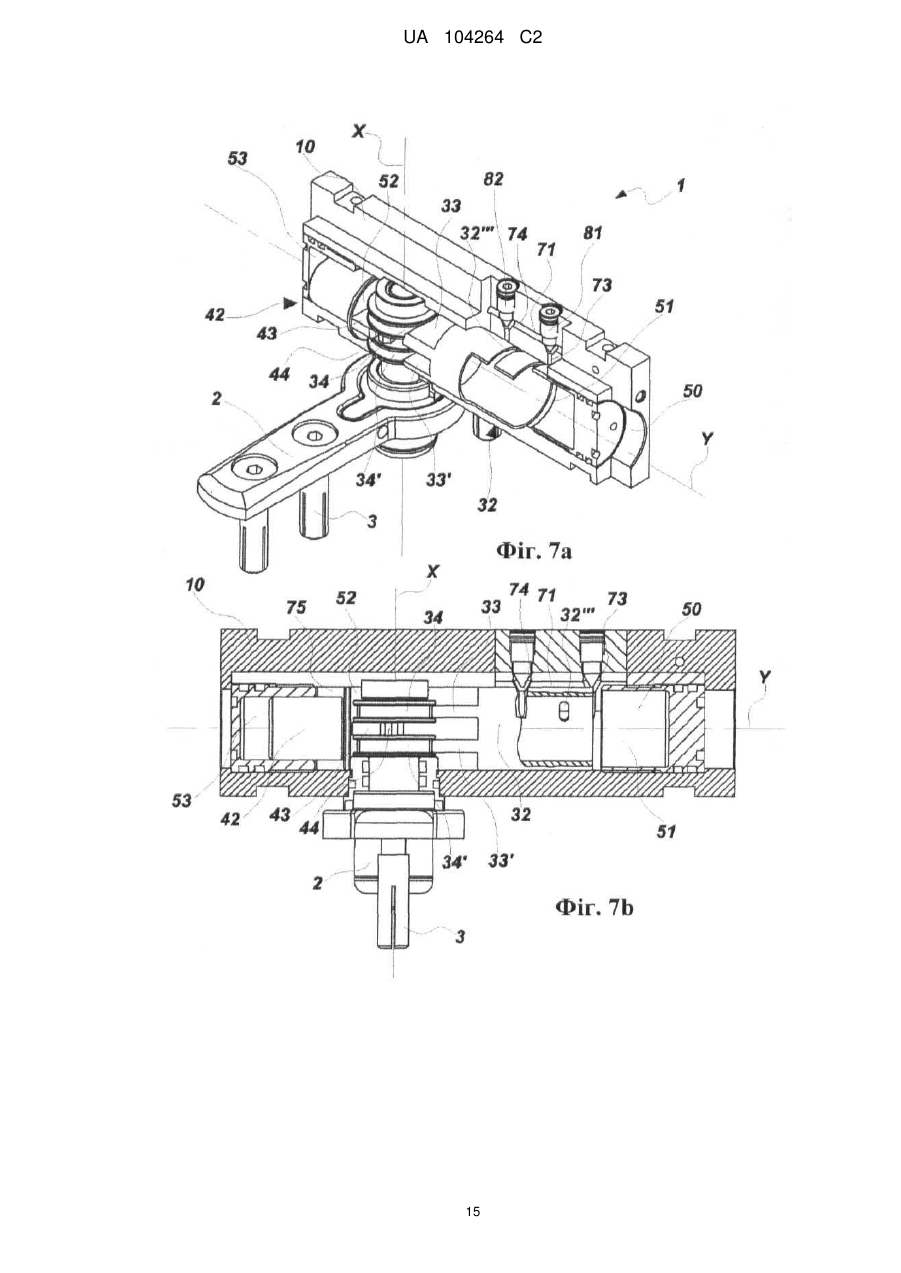

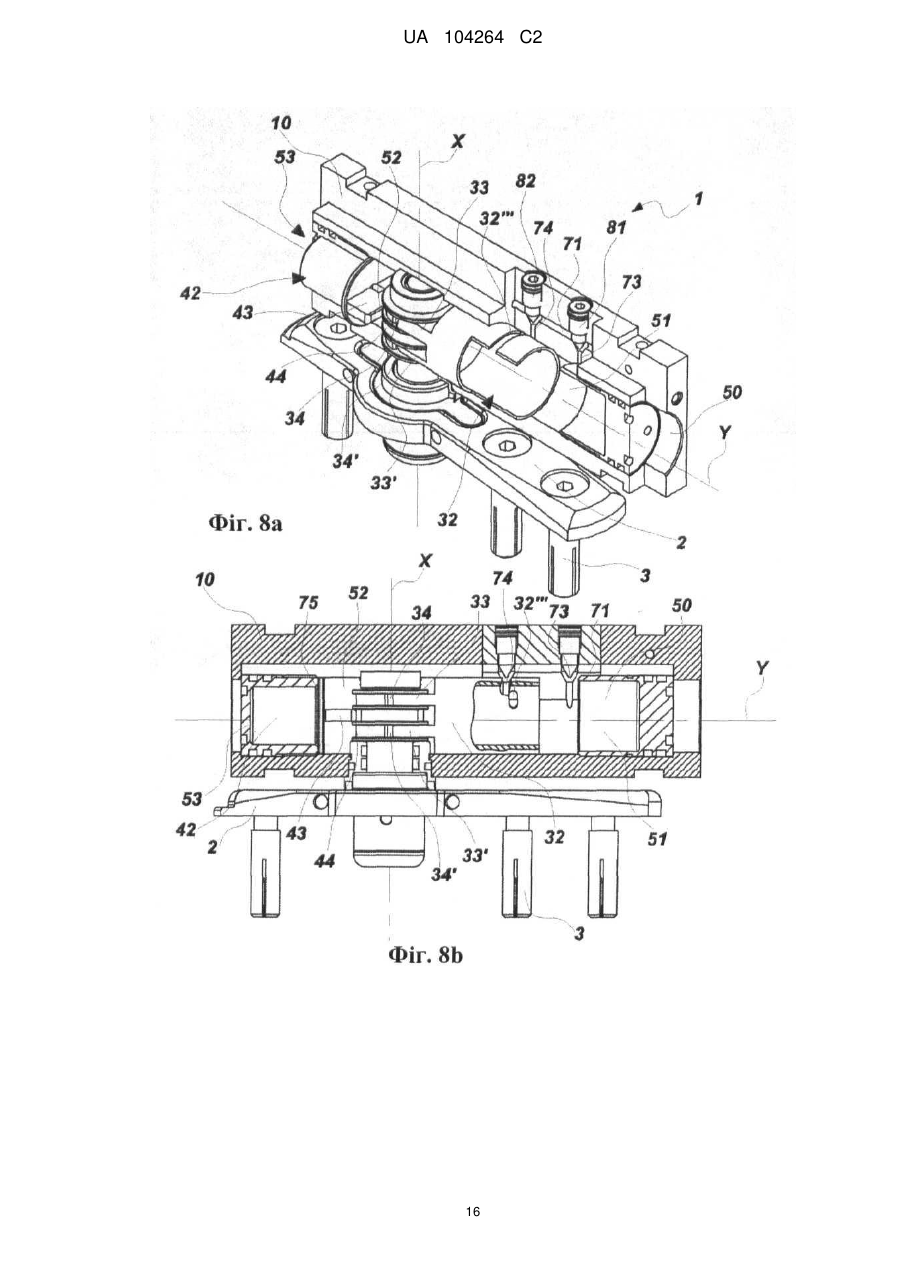

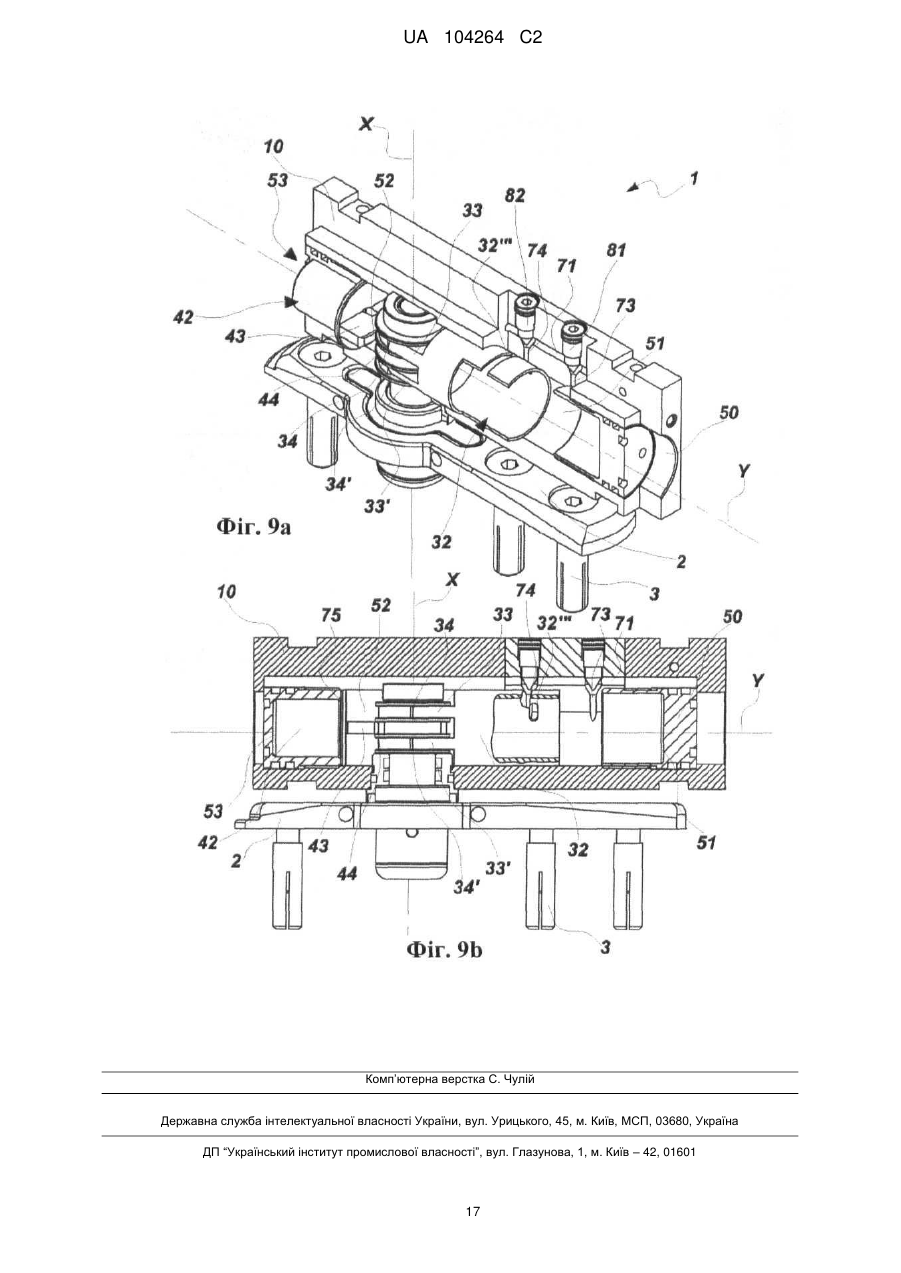

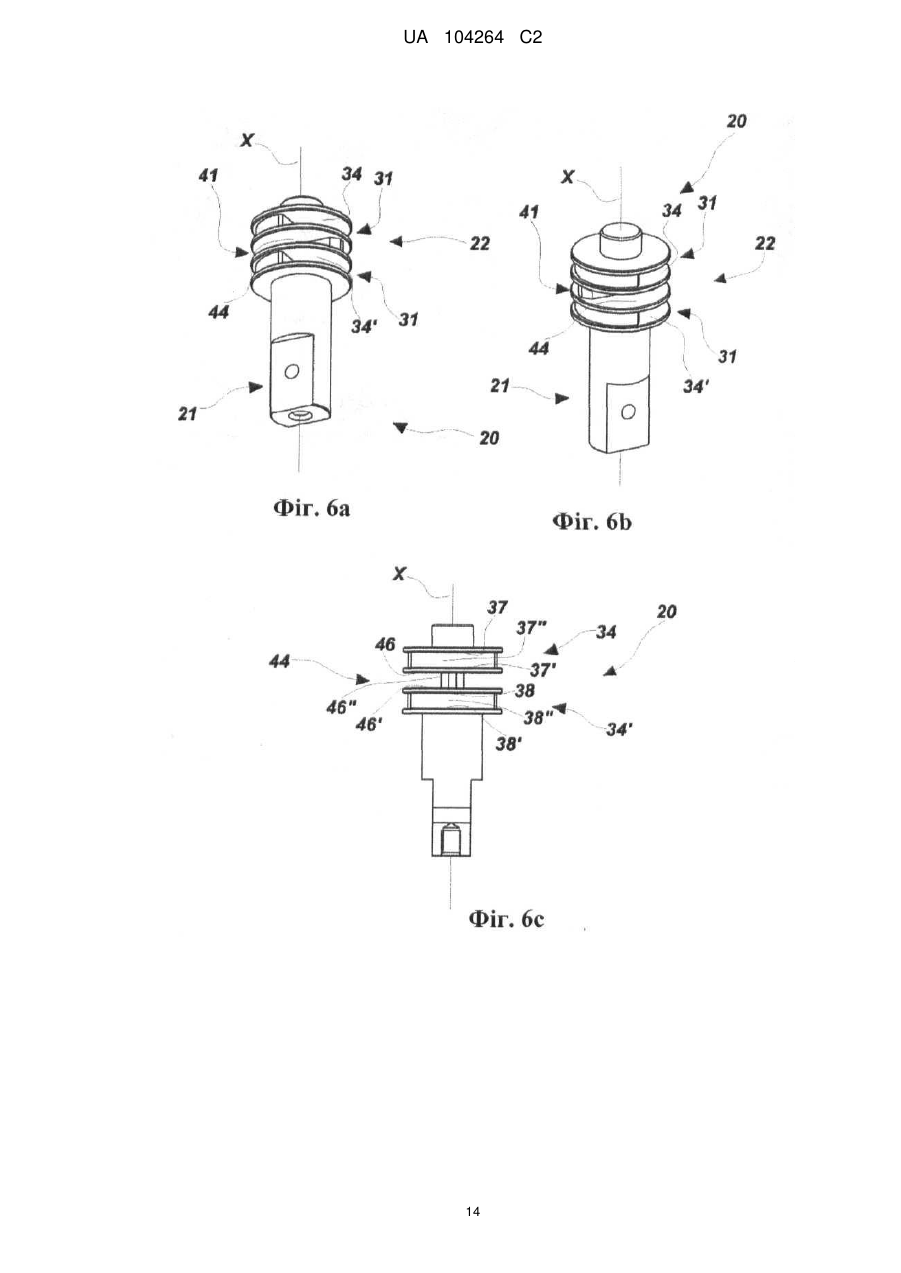

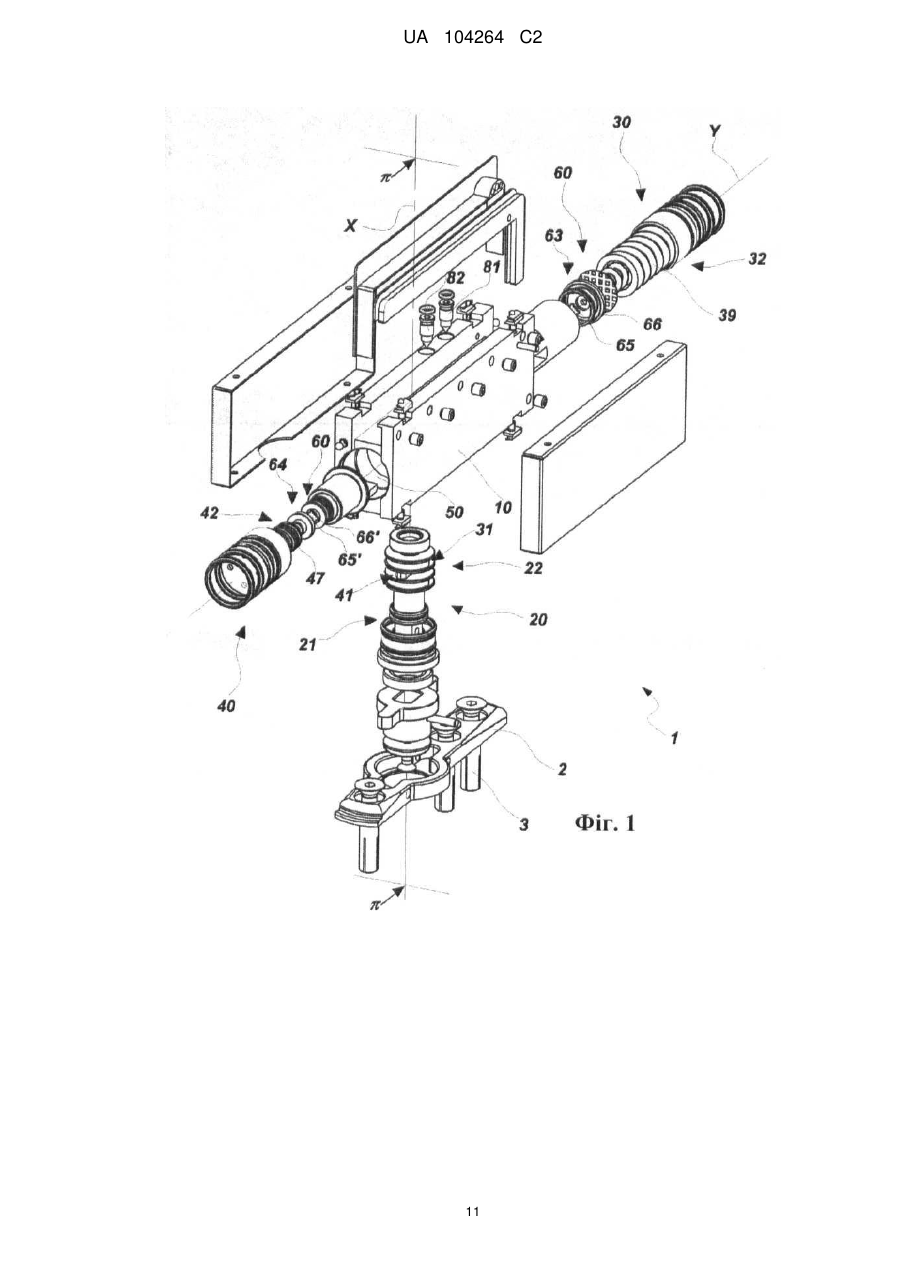

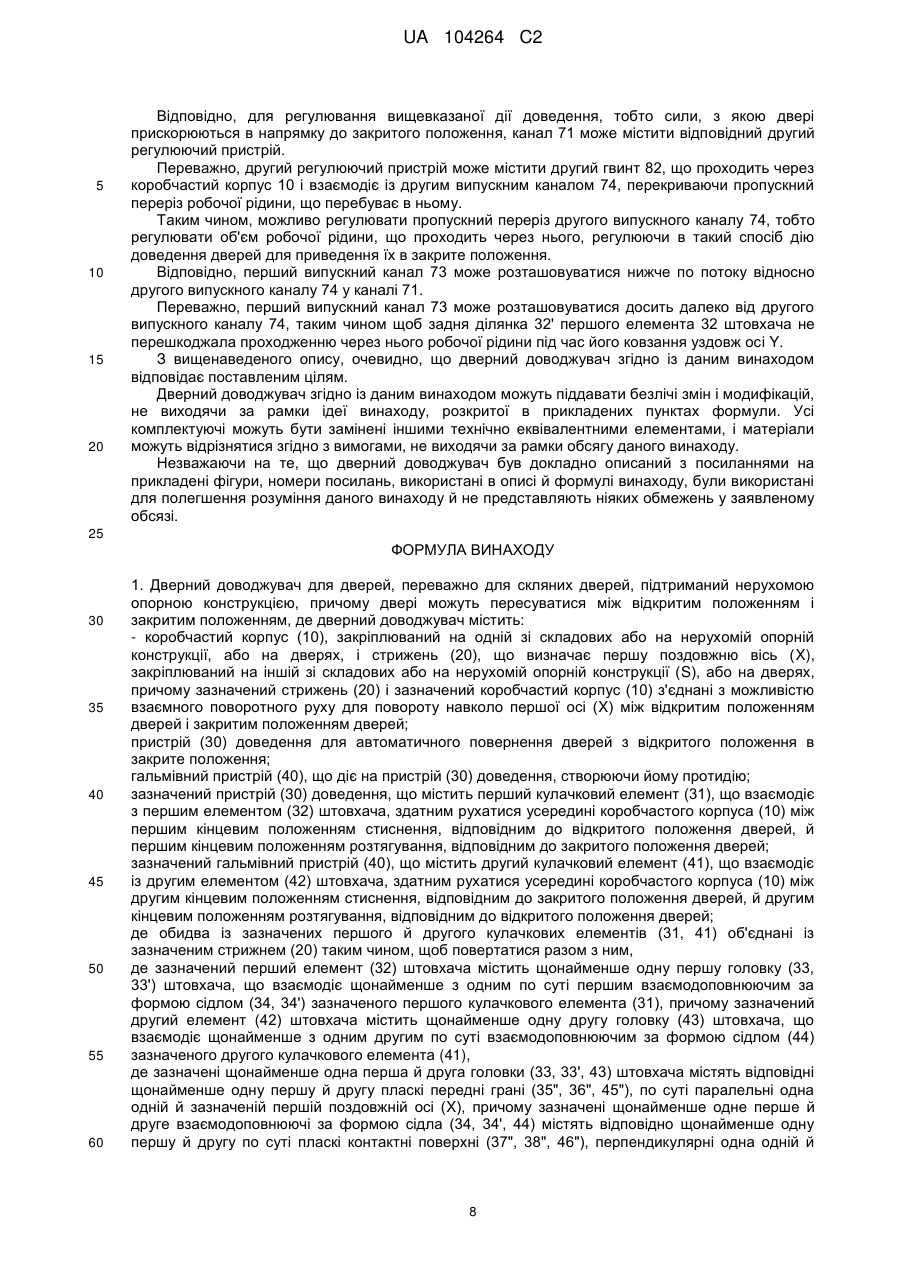

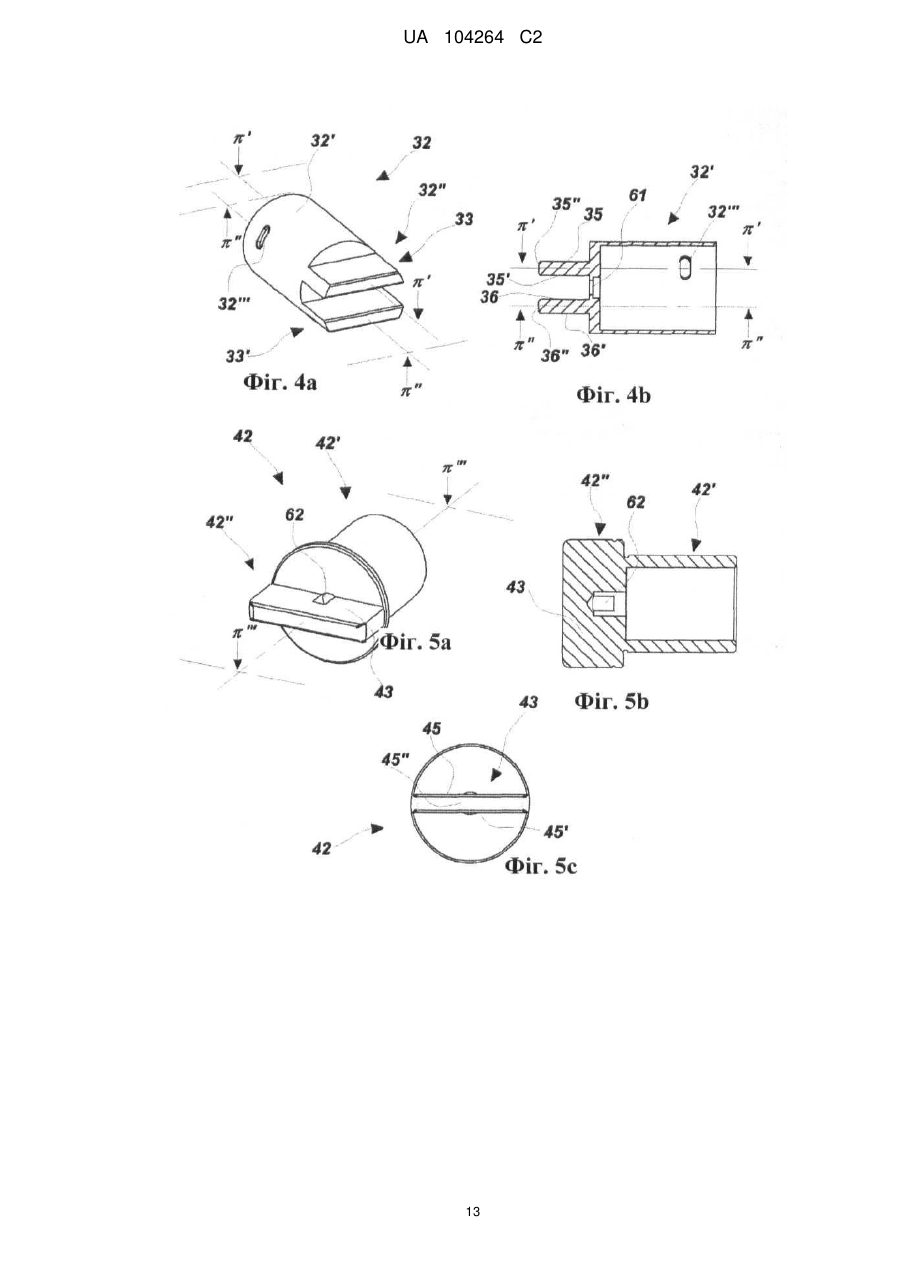

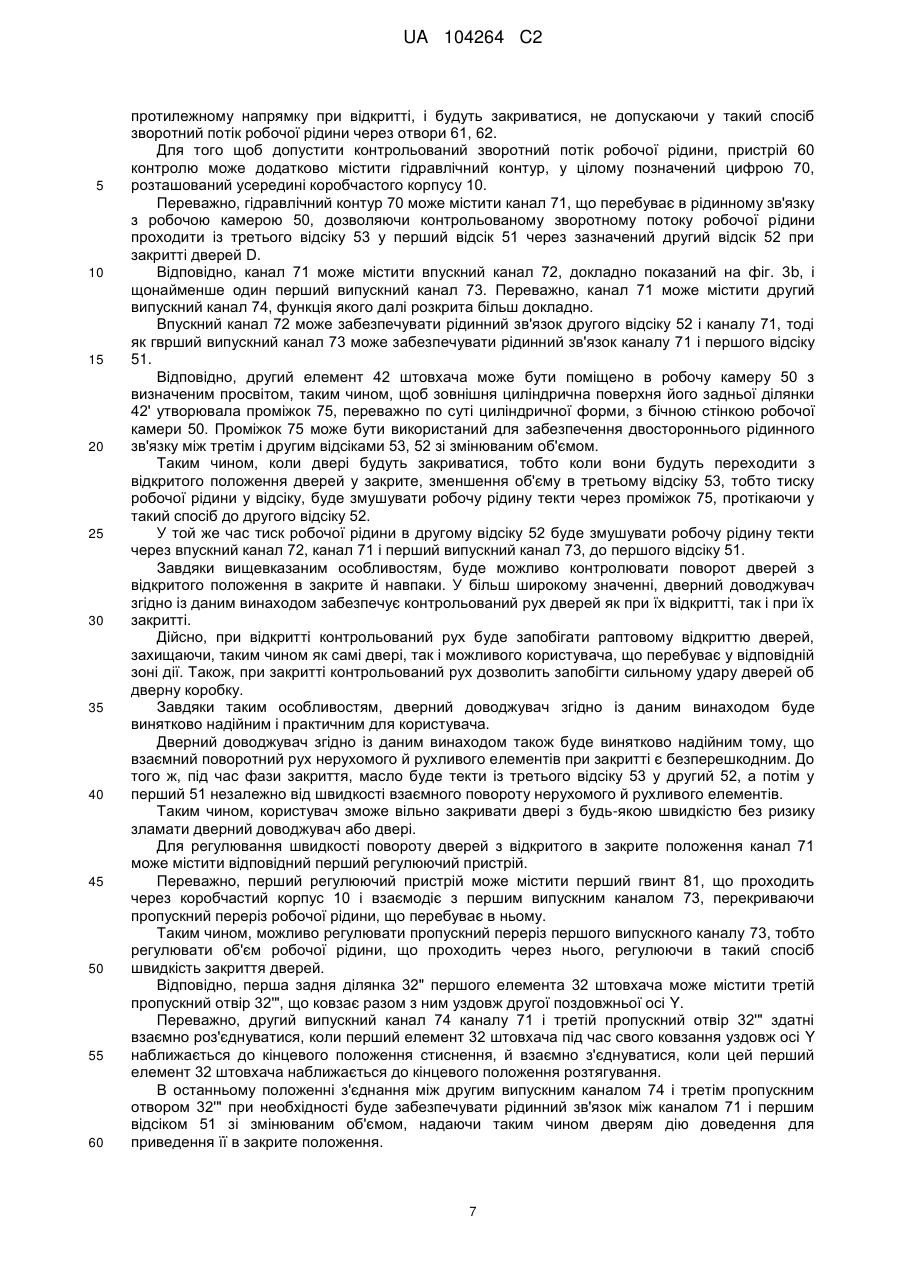

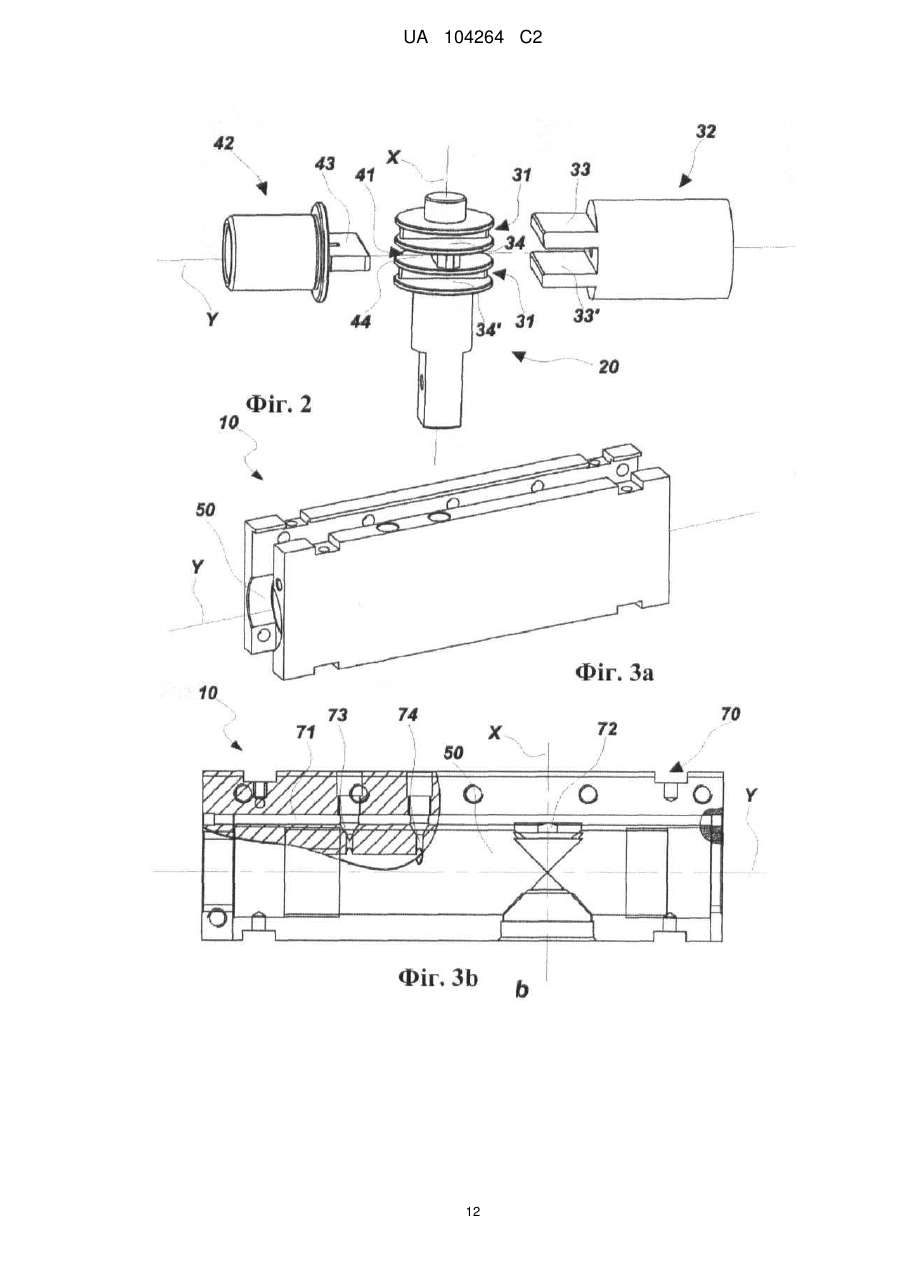

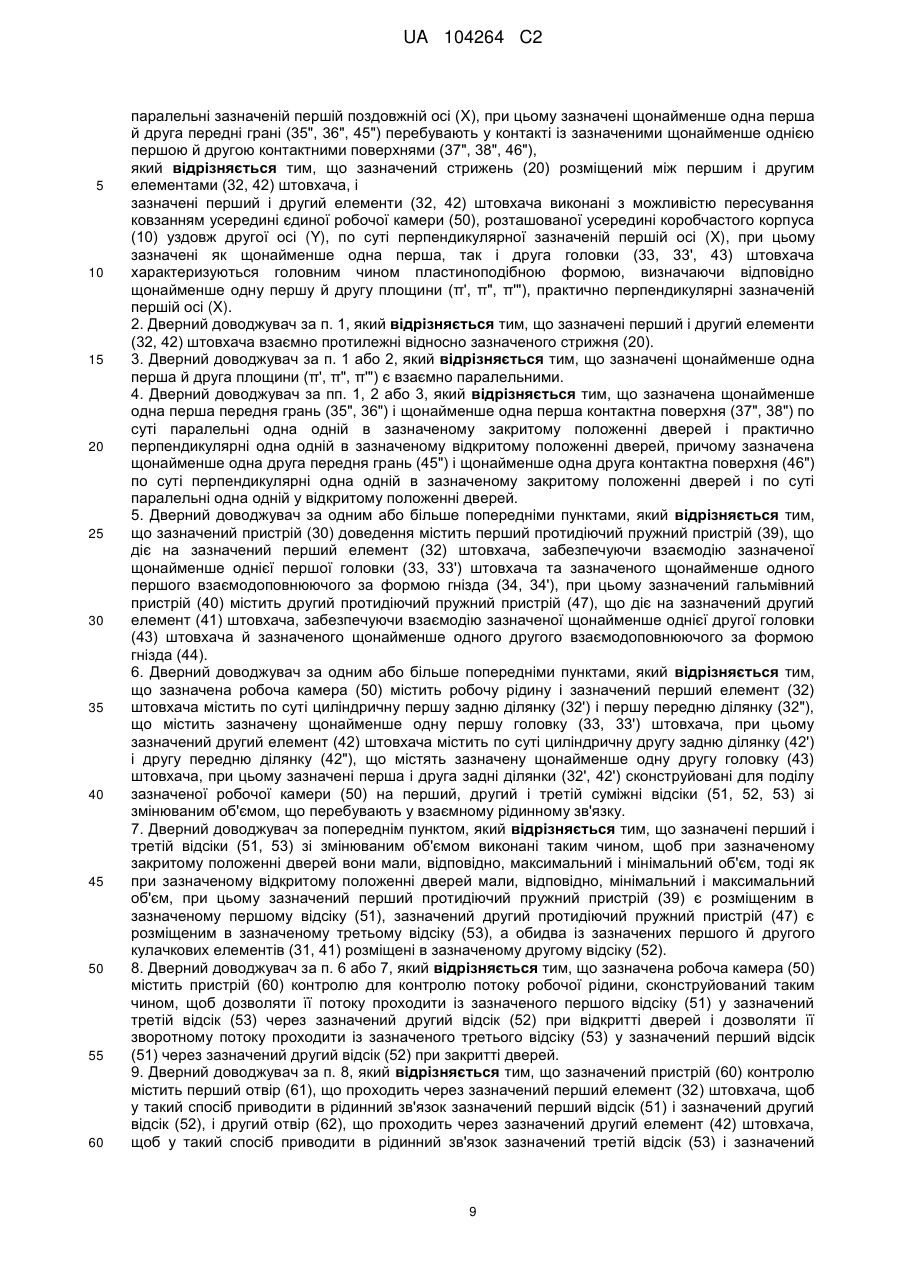

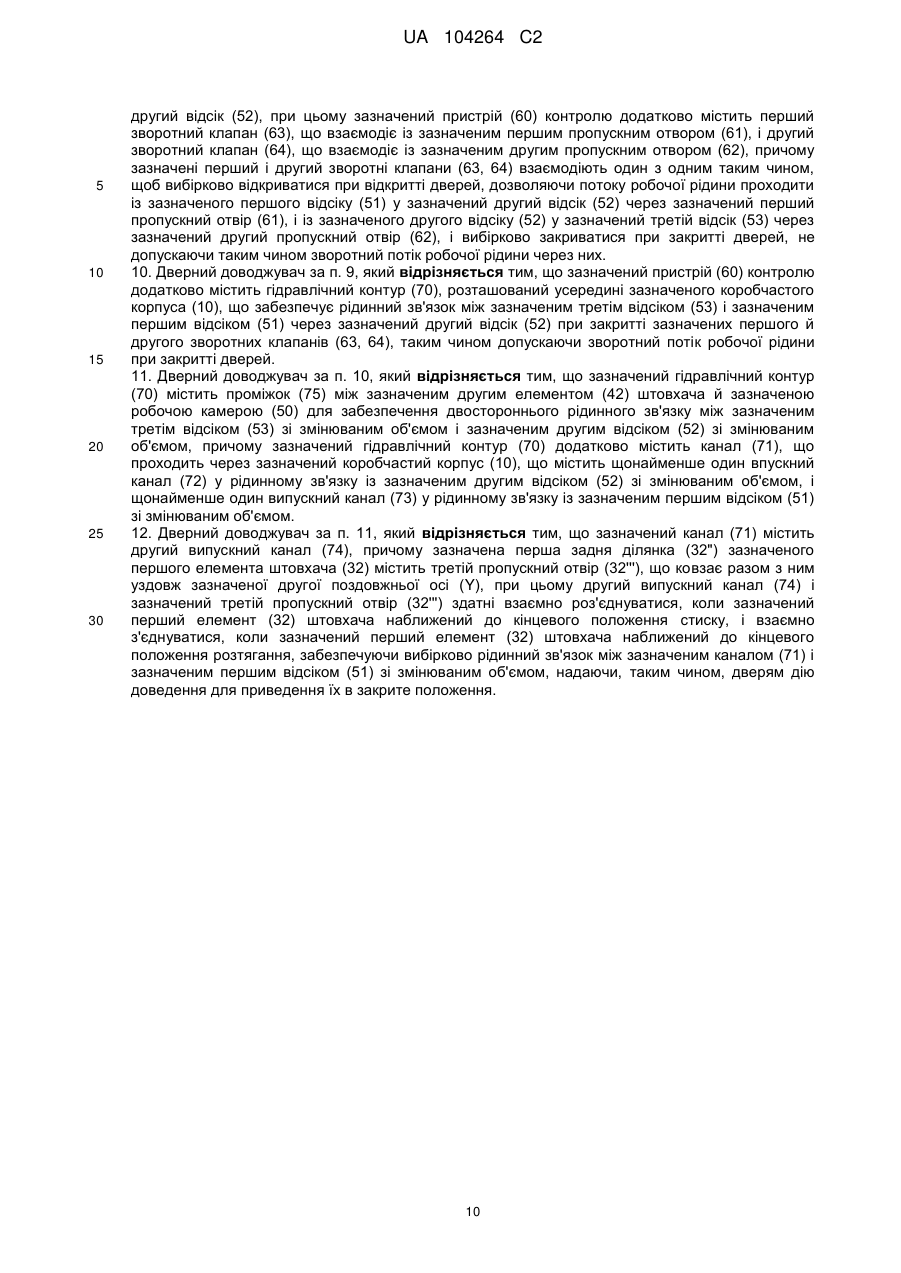

Реферат: Дверний доводжувач для дверей, зокрема для скляних дверей, підтримуваних нерухомою опорною конструкцією (S) і здатних пересуватися між відкритим положенням дверей і закритим положенням дверей. Дверний доводжувач містить коробчастий корпус (10) і стрижень (20), з'єднані з можливістю взаємного поворотного руху, повертаючись навколо першої осі (X) між відкритим положенням дверей і закритим положенням дверей. Для автоматичного повернення дверей наданий пристрій (30) доведення, а також гальмівний пристрій (40), що діє на нього, створюючи йому протидію. Також надані перший і другий кулачкові елементи (31, 41), об'єднані зі стрижнем (20) і розташовані між першим і другим елементами (32, 42) штовхача. UA 104264 C2 (12) UA 104264 C2 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Даний винахід головним чином застосовується в області дверних петель, і зокрема відноситься до дверного доводжувача, особливо для скляних дверей. Передумови до створення винаходу Як відомо, дверний доводжувач зазвичай використовують для закриття дверей, які підтримуються нерухомою конструкцією, наприклад, дверною коробкою. Дверний доводжувач зазвичай містить рухливий елемент, нерухомо закріплений на одній зі складових - або на дверях, або на нерухомій конструкції, що й повертається на нерухомому елементі, звичайно нерухомо закріпленому на іншій зі складових - або на дверях, або на нерухомій конструкції. Крім того, надається пристрій для автоматичного закриття, що діє на рухливий елемент для автоматичного повернення дверей або чогось на зразок цього в закрите положення. З документа ЕР0407150 відомий дверний доводжувач, що містить: коробчастий корпус і зовнішній важіль, що з'єднується із дверима для їх автоматичного повернення в закрите положення. Такий відомий пристрій має дуже великі габарити, оскільки коробчастий корпус має винятково великий розмір. Отже, установлення такого пристрою вимагає дорогих і складних робіт з урізання в підлогу, які повинні проводитися кваліфікованими працівниками. Також, через наявність зовнішнього важеля, естетична привабливість цього відомого дверного доводжувача є дуже низькою. Крім того, цей відомий пристрій чинить сильний опір закриттю при натягу. Як наслідок, він може становити небезпеку для користувача, особливо у випадку скляних дверей. Стислий опис винаходу Задачею даного винаходу є щонайменше часткове усунення вищевказаних недоліків шляхом створення дверного доводжувача, що відрізняється високою ефективністю, простотою конструкції й низькою вартістю. Іншою задачею даного винаходу є створення дверного доводжувача з помірними габаритами. Ще однією задачею даного винаходу є створення дверного доводжувача, який винятково простий в установленні. Ще однією задачею даного винаходу є створення дверного доводжувача, що забезпечує автоматичне закриття дверей з відкритого положення. Ще однією задачею даного винаходу є створення дверного доводжувача, що забезпечує контрольований рух дверей, на які він установлений, як при відкритті, так і при закритті дверей. Ще однією задачею даного винаходу є створення дверного доводжувача, здатного контролювати рух дуже важких дверей і вікон без зміни принципу їх роботи й без необхідності в будь-якому регулюванні. Ще однією задачею даного винаходу є створення дверного доводжувача, що містить мінімальну кількість комплектуючих. Ще однією задачею даного винаходу є створення дверюго доводжувача, здатного підтримувати із часом точне положення закриття. Ще однією задачею даного винаходу є створення винятково надійного дверного доводжувача, що не спричиняє ніякого опору закриттю при натягу. Такі задачі, також як і інші, які будуть більш чітко представлені далі, досягаються за допомогою доводжувача, що містить нерухомий елемент, який підходить для закріплення на одній зі складових - або на дверях, або на підтримуючій двері нерухомій конструкції, і рухливий елемент, підходящий для закріплення на іншій зі складових- або на дверях, або на нерухомій конструкції. Рухливий елемент приєднаний до нерухомого елемента з можливістю повороту, повертаючись щодо першої поздовжньої осі, яка може бути практично вертикальною, між відкритим положенням дверей і закритим положенням дверей. Рухливий елемент, або нерухомий елемент, може містити коробчастий корпус, який, у свою чергу, може містити усередині щонайменше одну робочу камеру. З іншого боку, нерухомий елемент, або рухливий елемент, може містити стрижень, що визначає вищевказану першу поздовжню вісь. Відповідно, дверний доводжувач містить пристрій для доведення, що діє на рухливий елемент для автоматичного повернення дверей у закрите положення при їх відкритті. Крім того, дверний доводжувач може містити гальмівний пристрій, що діє на пристрій для доведення для створення йому протидії. В такий спосіб можна контролювати поворот дверей з відкритого положення в закрите. 1 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно пристрій для доведення може містити перший кулачковий елемент, що взаємодіє з першим елементом штовхача, що рухається усередині коробчастого корпуса між першим кінцевим положенням стиснення, відповідним до відкритого положення дверей, й першим кінцевим положенням розтягування, відповідним до закритого положення дверей. Перший елемент штовхача може рухатися усередині коробчастого корпуса уздовж першого напрямку, який переважно може бути поздовжнім і більш переважно практично перпендикулярним першій поздовжній осі. Відповідно, гальмівний пристрій може містити другий кулачковий елемент, що взаємодіє із другим елементом штовхача, що рухається усередині коробчастого корпуса між другим кінцевим положенням стиснення, відповідним до закритого положення дверей, й другим кінцевим положенням розтягування, відповідним до відкритого положення дверей. Другий елемент штовхача може рухатися усередині коробчастого корпуса уздовж другого напрямку, який переважно може бути поздовжнім і більш переважно практично перпендикулярним першій поздовжній осі. У кращому, але не винятковому варіанті здійснення, два напрямки руху першого й другого елементів штовхача можуть бути паралельними один одному. Відповідно, перший і другий кулачкові елементи можуть бути об'єднані зі стрижнем. Таким чином, вони можуть спільно повертатися навколо першої поздовжньої осі. Переважно, стрижень, що являє собою перший і другий кулачкові елементи, може бути розміщений між першим і другим елементами штовхача. Завдяки таким особливостям, дверний доводжувач буде дуже компактним і ефективним, і буде забезпечувати гарне естетичне враження. Більше того, завдяки таким особливостям, дверний доводжувач буде мати мінімальну кількість комплектуючих з більшою перевагою для габаритів доводжувача. У кращому, але не винятковому варіанті здійснення, перший і другий елементи штовхача можуть бути взаємно протилежними відносно стрижня, або ж відносно першої поздовжньої осі. Точніше, перший і другий елементи штовхача можуть бути взаємно протилежними відносно площини, що проходить через першу поздовжню вісь, і перпендикулярні вищевказаному першому й/або другому напрямку руху першого й другого елементів штовхача. Переважно, гальмівний пристрій і пристрій для доведення можуть бути поміщені в єдину робочу камеру усередині коробчастого корпуса. Переважно, обидва елементи штовхача можуть ковзаючи рухатися уздовж єдиної другої поздовжньої осі, практично перпендикулярної першій осі. Іншими словами, перший і другий напрямок руху першого й другого елементів штовхача можуть лежати на єдиній поздовжній осі, тобто на зазначеній другій осі. Переважно, перший і другий елементи штовхача можуть ковзаючи рухатися усередині єдиної робочої камери, що визначає другу вісь. У цьому варіанті здійснення, перший і другий елементи штовхача можуть бути встановлені напроти один одного. З міркувань зменшення габаритів робоча камера, визначена коробчастим корпусом, може містити як перший, так і другий елементи штовхача. Відповідно, перший елемент штовхача може містити щонайменше одну першу головку штовхача, що взаємодіє щонайменше з одним по суті першим взаємодоповнюючим за формою сідлом кулачкового елемента, тоді як другий елемент штовхача може містити щонайменше одну другу головку штовхача, що взаємодіє щонайменше з одним другим практично взаємодоповнюючим за формою сідлом кулачкового елемента. Завдяки такому варіанту здійснення, дверний доводжувач буде підтримувати із часом точне положення закриття, будучи також досить надійним. Для зведення до мінімуму вертикальних габаритів, обидві головки штовхача можуть мати головним чином пластиноподібну форму, що визначає відповідно першу й другу площини, практично перпендикулярні першій осі. Переважно, ці перша й друга площини можуть бути взаємно паралельними. Переважно, і незалежно від форми головок штовхача елементів штовхача, зазначена робоча камера може містити робочу рідину, зазвичай масло. Незалежно від форми головок штовхача елементів штовхача, перший елемент штовхача може містити по суті циліндричні першу задню ділянку й першу передню ділянку, що визначають першу головку штовхача, тоді як другий елемент штовхача може містити по суті циліндричні другу задню ділянку й другу передню ділянку, що визначають другу головку штовхача. Перша і друга задні ділянки можуть бути сконструйовані для поділу робочої камери на перший, другий і третій суміжні відсіки зі змінюваним об'ємом, що перебувають у взаємному рідинному зв'язку. 2 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно, і незалежно від форми головок штовхача елементів штовхача, робоча камера може містити пристрій контролю для контролю потоку робочої рідини таким чином, щоб дозволяти її потоку проходити з першого відсіку в третій відсік через другий відсік при відкритті дверей і дозволяти її зворотньому потоку проходити із третього відсіку в перший відсік через другий відсік при закритті дверей. Такий варіант здійснення дозволить одержати дверний доводжувач, що забезпечує контрольований рух дверей при відкриванні, який при цьому досить надійний і практичний. Більше того, завдяки таким особливостям, дверний доводжувач згідно із даним винаходом дозволить здійснювати гідравлічний контроль повороту при закритті дуже важких дверей, також зводячи до мінімуму габарити. Фактично, дверний доводжувач згідно із даним винаходом буде винятково надійним тому, що взаємний поворотний рух нерухомого й рухливого елементів при закритті є безперешкодним. Під час фази закриття пристрій контролю буде регулювати зворотний потік робочої рідини із третього відсіку в перший відсік зі змінюваним об'ємом, незалежно від взаємного повороту нерухомого й рухливого елемента таким чином, що користувач може вільно закривати двері з будь-якою швидкістю без ризику зламати дверний доводжувач і/або двері. Переважні варіанти здійснення даного винаходу визначаються відповідно до залежних пунктів формули винаходу. Стислий опис графічних матеріалів Подальші особливості й переваги даного винаходу будуть більш очевидні після прочитання докладного опису декількох кращих, але не виняткових, варіантів здійснення дверного доводжувача згідно із даним винаходом, описаним у вигляді необмежуючих прикладів за допомогою прикладених графічних матеріалів, на яких: фіг. 1 є покомпонентним зображенням дверного доводжувача 1; фіг. 2 є схематичним видом у перспективі першого й другого кулачкових елементів 31 і 41, об'єднаних зі стрижнем 20, які розташовані між першим і другим елементами 32, 42 штовхача; фіг. 3а й 3b є відповідно видом у перспективі й у частковому розрізі коробчастого корпусу 10; фіг. 4а і 4b є відповідно видом у перспективі й у розрізі першого елемента 32 штовхача; фіг. 5а, 5b і 5с є відповідно видом у перспективі, видом у розрізі й видом попереду другого елемента штовхача 42; фіг. 6а, 6b і 6с є відповідно видами в перспективі й видом збоку першого й другого кулачкового елемента 31, 41, об'єднаних зі стрижнем 20; фіг. 7а і 7b є відповідно видом у перспективі й видом збоку в розрізі дверного доводжувача 1 у відкритому положенні дверей, де випускний канал 72 і третій пропускний отвір 32'" взаємно не зв'язані (перша й друга пружини 39, 47 не показані для більшої наочності); фіг. 8а і 8b є відповідно видом у перспективі й видом збоку в розрізі дверного доводжувача 1 у положенні, наближеному до закритого положення дверей, де випускний канал 72 і третій пропускний отвір 32'" взаємно зв'язані, щоб при необхідності приводити в рідинний зв'язок канал 71 з першим відсіком 51 зі змінюваним об'ємом, надаючи дверям в такий спосіб дію доведення, для приведення їх в закрите положення (перша й друга пружини 39, 47 не показані для більшої наочності); фіг. 9а і 9b є відповідно видом у перспективі й видом збоку в розрізі дверного доводжувача 1 у закритому положенні дверей (перша й друга пружини 39, 47 не показані для більшої наочності). Докладний опис кращого варіанта здійснення Згідно з вищевказаними фігурами, дверний доводжувач 1 переважно може бути застосовним для дверей, зокрема скляних дверей, які можуть підтримуватися нерухомою опорною конструкцією, наприклад такою, як підлога. Як двері, так і нерухома опорна конструкція, які не є частиною даного винаходу, не показані на фігурах, оскільки вони є відомими по суті. Переважно, як докладно видно з фіг. 1, дверний доводжувач 1 може містити пластину 2, яка може бути прикріплена до нерухомої опорної конструкції, наприклад до підлоги, кріпленням 3, що підходить. Таким чином, буде можливо легко й без проблем установити дверний доводжувач 1, виключивши, наприклад, дорогі й складні роботи з урізання в підлогу, які необхідні для застосування відомих рішень. Очевидно, що дверний доводжувач 1 може бути рівною мірою прикріплений до опорної рами дверей. Дверний доводжувач 1 може використовуватися окремо із простими петлями на іншому кінці дверей або в комбінації із двома або більш дверними доводжувачами 1. 3 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, дверний доводжувач 1 буде містити коробчастий корпус 10, з'єднаний з можливістю повороту зі стрижнем 20, щоб у такий спосіб повертатися навколо першої поздовжньої осі X, яка може бути практично вертикальної. У варіанті здійснення, показаному на прикладених фігурах, коробчастий корпус 10 є прикріпленим до дверей, визначаючи рухливий елемент дверного доводжувача 1, при цьому стрижень 20 є прикріпленим до підлоги S за допомогою пластини 2, визначаючи його нерухомий елемент. Зрозуміло, що рівною мірою, стрижень 20 може бути прикріплений до дверей, визначаючи рухливий елемент, а коробчастий корпус 10 може бути прикріплений до нерухомої опорної конструкції S, визначаючи нерухомий елемент, не виходячи за рамки обсягу захисту даного винаходу, обумовленого прикладеною формулою винаходу. Стрижень 20, який може мати витягнуту форму, визначаючи вісь X, може містити першу ділянку 21 кріплення, що застосовується для кріплення стрижня 20 до пластини 2, і другу робочу ділянку 22, функція якої буде далі розкрита докладніше. Перша й друга ділянки можуть становити єдине ціле, тому що обидві ділянки є частиною одного стрижня 20. Таким чином, користувач при відкритті дверей викличе взаємний поворот коробчастого корпуса 3 і стрижня 5 відносно осі X. Для забезпечення автоматичного закриття відкритих дверей може бути наданий пристрій для доведення, у цілому позначений цифрою 30, який діє на рухливий елемент дверного доводжувача 1 для автоматичного повернення дверей у закрите положення. Також може бути наданий гальмівний пристрій, у цілому позначений цифрою 40, що діє на пристрій 30 для доведення, створюючи йому протидію. Як докладно видно з фіг. 2 пристрій 30 для доведення може містити перший кулачковий елемент 31, що взаємодіє з першим елементом 32 штовхача, при цьому гальмівний пристрій 40 може містити другий кулачковий елемент 41, що взаємодіє із другим елементом 42 штовхача. У даній заявці термін "кулачок" означає механічну деталь, що має будь-яку конфігурацію, що підходить для перетворення обертового руху в прямолінійний рух. І перший, і другий кулачкові елементи 31, 41 можуть бути об'єднані зі стрижнем 20, повертаючись таким чином разом з ним. Зокрема, перший і другий кулачкові елементи 31, 41 можуть визначати робочу ділянку 22 стрижня 20. З іншого боку, перший і другий елементи 32, 42 штовхача можуть рухатися усередині коробчастого корпуса 10. У кращому, але не винятковому варіанті здійснення, обидва елемента 32, 42 штовхача можуть ковзаючи рухатися у єдиній робочій камері 50, що визначає другу поздовжню вісь Y, практично перпендикулярну першій осі X. Відповідно, робоча камера 50 може вміщати також перший і другий кулачкові елементи 31, 41. Отже, робоча камера 50 може бути циліндричною. Зокрема, перший елемент 32 штовхача може ковзаючи рухатися уздовж другої осі Y між першим кінцевим положенням стиснення, відповідним до відкритого положення дверей, й першим кінцевим положенням розтягування, відповідним до закритого положення дверей. З іншого боку, другий елемент 42 штовхача може ковзаючи рухатися уздовж другої осі Y між другим кінцевим положенням стиснення, відповідним до закритого положення дверей, і другим кінцевим положенням розтягування, відповідним до відкритого положення дверей. Переважно, стрижень 20 або рівною мірою поздовжня вісь X, або рівною мірою перший і другий кулачкові елементи 31, 41, можуть бути розміщені між першим і другим елементами 32, 42 штовхача. Відповідно, у кращому, але не винятковому варіанті здійснення, показаному на прикладених фігурах, перший і другий елементи 32, 42 штовхача можуть бути взаємно протилежними відносно площини π, що проходить через першу поздовжню вісь X і перпендикулярна другій поздовжній осі Y. Переважно, перший і другий елементи 32, 42 штовхача можуть бути встановлені напроти один одного в робочій камері 50. Відповідно, коробчастий корпус 10 може мати форму, витягнуту уздовж осі Y. Іншими словами, коробчастий корпус 10 може поширюватися головним чином у довжину уздовж осі Y, маючи розмір у довжину, що перевищує два інших розміри. У кращому, але не винятковому варіанті здійснення, перший елемент 32 штовхача може містити пару перших головок 33, 33' штовхача, що взаємодіє з відповідною парою перших по суті взаємодоповнюючих за формою сідел 34, 34' першого кулачкового елемента 31, при цьому другий елемент 42 штовхача може містити другу головку 43 штовхача, що взаємодіє із другим по суті взаємодоповнюючим за формою сідлом 44 другого кулачкового елемента 41. 4 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно, як перша головки 33, 33' штовхача, так і друга 43, можуть мати в цілому пластиноподібну форму, визначаючи відповідно перші площини π', π" і другу площину π'". Завдяки вищевказаним особливостям, габарити корпуса, зокрема по вертикалі, будуть зведені до мінімуму, і естетична привабливість значно підвищиться. Відповідно, друга площина π' визначена другою головкою 43 штовхача може лежати між першими площинами π', π", визначеними першими головками 33, 33' штовхача. Як докладно показано на фіг. 3, головки 33, 33' і 43 штовхача можуть містити відповідні пари по суті пласких верхньої й нижньої стінок, відповідно позначених цифрами 35 і 35'; 36 і 36', 45 і 45'. З іншого боку, взаємодоповнюючі за формою сідла 34, 34' і 44 можуть містити відповідні пари по суті пласких верхньої й нижньої стінок, відповідно позначених цифрами 37 і 37'; 38 і 38', 46 і 46'. Верхні й нижні стінки 35 і 35'; 36 і 36' головок 33, 33' штовхача можуть відповідно розташовуватися напроти відповідних верхніх і нижніх стінок 37 і 37'; 38 і 38' взаємодоповнюючих за формою сідел 34, 34', де верхні й нижні стінки 45 і 45' головки 43 штовхача можуть розташовуватися напроти відповідних верхньої й нижньої стінок 46 і 46' взаємодоповнюючого за формою сідла 44. У кращому, але не винятковому варіанті здійснення даного винаходу, усі площини π', π" і π'" можуть бути по суті перпендикулярні першій осі X і переважно взаємно паралельні. Відповідно, усі верхні й нижні стінки 35 і 35'; 36 і 36', 45 і 45', 37 і 37'; 38 і 38', 46 і 46' можуть бути практично паралельними другій осі Y. Однак зрозуміло, що головки 33, 33' і 43 штовхача можуть мати будь-яку форму, поряд із практично пластиноподібною, не виходячи за рамки обсягу захисту даного винаходу, обумовленого прикладеною формулою винаходу. Наприклад, головки 33, 33' і 43 штовхача можуть бути практично клиноподібними, зі збіжними верхніми й нижніми стінками. Відповідно, перші головки 33, 33' штовхача можуть містити відповідно перші пласкі передні грані 35" і 36", тоді як друга головка 43 штовхача може містити другу пласку передню грань 45". Передні грані 35", 36" і 45" можуть бути по суті паралельними одна одній та першій поздовжній осі X. Перші взаємодоповнюючі за формою сідла 34, 34' можуть містити відповідно перші практично пласкі контактні поверхні 37", 38", тоді як друге взаємодоповнююче за формою сідло 44 може містити другу практично пласку контактну поверхню 46". Перші контактні поверхні 37", 38" можуть бути взаємно паралельними, і зокрема, вони можуть бути копланарними, тобто лежати в одній площині. З іншого боку, перші контактні поверхні 37", 38" можуть бути перпендикулярні другому взаємодоповнюючому за формою сідлу 44. Передні грані 35", 36" і 45" можуть відповідно перебувати в контакті з контактними поверхнями 37", 38" і 46". Як уже було зазначено вище, кулачкові елементи 31, 41 об'єднано зі стрижнем 20, таким чином, що вони можуть повертатися разом з ним відносно вертикальної осі X. Отже, контактні поверхні 37", 38" і 46" взаємодоповнюючих за формою сідел 34, 34' і 44 будуть повертатися відносно осі X разом зі стрижнем 20. Перші передні грані 35", 36" і перші контактні поверхні 37", 38" будуть по суті паралельні одна одній в закритому положенні дверей і по суті перпендикулярні одна одній у відкритому положенні дверей, тоді як друга передня грань 45" і друга контактна поверхня 46" будуть практично перпендикулярні одна одній в закритому положенні дверей і практично паралельні одна одній у відкритому положенні дверей. Щоб забезпечити штовхання головок 33, 33' штовхача першого елемента 32 штовхача відносно взаємодоповнюючих за формою гнізд 34, 34' першого кулачкового елемента 31, тобто забезпечити взаємодію перших передніх граней 35", 36" і перших контактних поверхонь 37", 38", може бути наданий перший протидіючий пружний пристрій, який може містити, відповідно складатися з першої пружини 39, що діє на перший елемент 32 штовхача. З іншого боку, щоб забезпечити штовхання головки 43 другого елемента 42 штовхача відносно взаємодоповнюючого за формою гнізда 44 другого кулачкового елемента 41, тобто забезпечити взаємодію між другою передньою гранню 45" і другою контактною поверхнею 46", може бути наданий другий протидіючий пружний пристрій, який може містити, відповідно складатися з другої пружини 47, що діє на перший другий елемент 42 штовхача. Переважно перші контактні поверхні 37", 38" першого кулачкового елемента 31 можуть бути виконані відповідно до ідеї міжнародної патентної заявки №° WO2007125524, опублікованої від імені заявника. 5 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 Зокрема, перші контактні поверхні 37", 38" першого кулачкового елемента 31 можуть бути зміщені відносно осі X на певну відстань, так, щоб перші передні грані 35", 36" першого елемента 32 штовхача у своєму кінцевому положенні розтягування розташовувалися за межами осі X. Відповідно поверхні 37", 38" можуть знаходитись на відстані від осі X, що становить від 1 мм до 6 мм, що переважно становить від 1 мм до 3 мм, а переважніше наближеній до 2 мм. Завдяки такій особливості рух доведення дверного доводжувача буде повністю автоматичним. Іншими словами, елемент 32 штовхача почне працювати після повороту в кілька градусів, починаючи від відкритого положення. У кращому, але не винятковому варіанті здійснення даного винаходу робоча камера 50 може бути наповнена визначеною кількістю робочої рідини, зазвичай масла. Перший елемент 32 штовхача може містити по суті циліндричні першу задню ділянку 32' і першу передню ділянку 32", що містить перші головки 33, 33', штовхача, тоді як другий елемент 42 штовхача може містити по суті циліндричні другу задню ділянку 42' і другу передню ділянку 42", що містить другу головку 43 штовхача. Відповідно, перша і друга задні ділянки 32', 42' можуть бути сконструйовані для поділу робочої камери 50 на перший, другий і третій суміжні відсіки зі змінюваним об'ємом, що перебувають у взаємному рідинному зв'язку, позначені відповідно цифрами 51, 52 і 53. Ці три відсіки 51, 52 і 53 можуть бути виконані таким чином, щоб другий відсік 52 розташовувався між першим і третім відсіками 51, 53. Таким чином, рідинний зв'язок між першим і третім відсіками 51, 53 обов'язково буде забезпечувати проходження робочої рідини через другий відсік 52. Відповідно, перший відсік 51 зі змінюваним об'ємом уміщає перший протидіючий пружний пристрій 39, третій відсік 53 зі змінюваним об'ємом уміщає другий протидіючий пружний пристрій 47, і другий відсік 52 зі змінюваним об'ємом уміщає як перший, так і другий кулачкові елементи 31, 41. Відповідно, перший і третій відсіки 51, 53 можуть бути виконані таким чином, щоб при закритому положенні дверей вони мали, відповідно, максимальний і мінімальний об'єм, тоді як при відкритому положенні дверей мали, відповідно, мінімальний і максимальний об'єм. У кращому, але не винятковому варіанті здійснення даного винаходу робоча камера 50 містить пристрій контролю, у цілому позначений цифрою 60, для контролю потоку робочої рідини, таким чином, щоб дозволяти її потоку проходити з першого відсіку 51 у третій відсік 53 через другий відсік 52 при відкритті дверей, і дозволяти її зворотному потоку проходити із третього відсіку 53 у перший відсік 51 через другий відсік 52 при закритті дверей D. Переважно, пристрій 60 контролю може містити перший отвір 61, що проходить через перший елемент 32 штовхача, переважно відповідаючи його першій передній ділянці 32", щоб у такий спосіб приводити в рідинний зв'язок перший відсік 51 і другий відсік 52, і другий отвір 62, що проходить через другий елемент 42 штовхача, переважно відповідаючи його першій передній ділянці 42", щоб у такий спосіб приводити в рідинний зв'язок третій відсік 53 і другий відсік 52. Крім того, пристрій 60 контролю може містити перший зворотний клапан 63, що взаємодіє з першим пропускним отвором 61, і другий зворотний клапан 64, що взаємодіє із другим пропускним отвором 62. Перший і другий зворотні клапани 63, 64 взаємодіють один з одним таким чином, щоб дозволяти потоку робочої рідини проходити з першого відсіку 51 у другий відсік 52 через перший пропускний отвір 61, і із другого відсіку 52 у третій відсік 53 через другий пропускний отвір 62 при відкритті дверей D, і не допускати її зворотний потік при закритті цих же дверей D. Для цього зворотні клапани 63, 64, що взаємодіють із пропускними отворами 61, 62, можуть бути клапанами дросельного типу із дросельними заслінками 65, 65', розміщеними у відсіках 66, 66', відповідно до впускного каналу пропускних отворів 61, 62. Таким чином, коли двері будуть відкриватися, тобто коли вони будуть переходити із закритого положення дверей у відкрите, зменшення об'єму в першому відсіку 51, тобто тиску робочої рідини у відсіку, буде змушувати дросельний елемент 65 ковзати у відсіку 66 уздовж осі, таким чином що робоча рідина зможе безперешкодно текти через отвір 61 до другого відсіку 52. У той же час тиск робочої рідини в другому відсіку 52 буде змушувати дросельний елемент 65' ковзати у відсіку 66' уздовж осі, таким чином що робоча рідина зможе безперешкодно текти через отвір 62 до третього відсіку 53. Навпаки, коли двері будуть закриватися, тобто коли вони будуть переходити з відкритого положення в закрите, дросельні елементи 65, 65' будуть ковзати уздовж осі в напрямку, 6 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 60 протилежному напрямку при відкритті, і будуть закриватися, не допускаючи у такий спосіб зворотний потік робочої рідини через отвори 61, 62. Для того щоб допустити контрольований зворотний потік робочої рідини, пристрій 60 контролю може додатково містити гідравлічний контур, у цілому позначений цифрою 70, розташований усередині коробчастого корпусу 10. Переважно, гідравлічний контур 70 може містити канал 71, що перебуває в рідинному зв'язку з робочою камерою 50, дозволяючи контрольованому зворотному потоку робочої рідини проходити із третього відсіку 53 у перший відсік 51 через зазначений другий відсік 52 при закритті дверей D. Відповідно, канал 71 може містити впускний канал 72, докладно показаний на фіг. 3b, і щонайменше один перший випускний канал 73. Переважно, канал 71 може містити другий випускний канал 74, функція якого далі розкрита більш докладно. Впускний канал 72 може забезпечувати рідинний зв'язок другого відсіку 52 і каналу 71, тоді як гврший випускний канал 73 може забезпечувати рідинний зв'язок каналу 71 і першого відсіку 51. Відповідно, другий елемент 42 штовхача може бути поміщено в робочу камеру 50 з визначеним просвітом, таким чином, щоб зовнішня циліндрична поверхня його задньої ділянки 42' утворювала проміжок 75, переважно по суті циліндричної форми, з бічною стінкою робочої камери 50. Проміжок 75 може бути використаний для забезпечення двостороннього рідинного зв'язку між третім і другим відсіками 53, 52 зі змінюваним об'ємом. Таким чином, коли двері будуть закриватися, тобто коли вони будуть переходити з відкритого положення дверей у закрите, зменшення об'єму в третьому відсіку 53, тобто тиску робочої рідини у відсіку, буде змушувати робочу рідину текти через проміжок 75, протікаючи у такий спосіб до другого відсіку 52. У той же час тиск робочої рідини в другому відсіку 52 буде змушувати робочу рідину текти через впускний канал 72, канал 71 і перший випускний канал 73, до першого відсіку 51. Завдяки вищевказаним особливостям, буде можливо контролювати поворот дверей з відкритого положення в закрите й навпаки. У більш широкому значенні, дверний доводжувач згідно із даним винаходом забезпечує контрольований рух дверей як при їх відкритті, так і при їх закритті. Дійсно, при відкритті контрольований рух буде запобігати раптовому відкриттю дверей, захищаючи, таким чином як самі двері, так і можливого користувача, що перебуває у відповідній зоні дії. Також, при закритті контрольований рух дозволить запобігти сильному удару дверей об дверну коробку. Завдяки таким особливостям, дверний доводжувач згідно із даним винаходом буде винятково надійним і практичним для користувача. Дверний доводжувач згідно із даним винаходом також буде винятково надійним тому, що взаємний поворотний рух нерухомого й рухливого елементів при закритті є безперешкодним. До того ж, під час фази закриття, масло буде текти із третього відсіку 53 у другий 52, а потім у перший 51 незалежно від швидкості взаємного повороту нерухомого й рухливого елементів. Таким чином, користувач зможе вільно закривати двері з будь-якою швидкістю без ризику зламати дверний доводжувач або двері. Для регулювання швидкості повороту дверей з відкритого в закрите положення канал 71 може містити відповідний перший регулюючий пристрій. Переважно, перший регулюючий пристрій може містити перший гвинт 81, що проходить через коробчастий корпус 10 і взаємодіє з першим випускним каналом 73, перекриваючи пропускний переріз робочої рідини, що перебуває в ньому. Таким чином, можливо регулювати пропускний переріз першого випускного каналу 73, тобто регулювати об'єм робочої рідини, що проходить через нього, регулюючи в такий спосіб швидкість закриття дверей. Відповідно, перша задня ділянка 32" першого елемента 32 штовхача може містити третій пропускний отвір 32'", що ковзає разом з ним уздовж другої поздовжньої осі Y. Переважно, другий випускний канал 74 каналу 71 і третій пропускний отвір 32'" здатні взаємно роз'єднуватися, коли перший елемент 32 штовхача під час свого ковзання уздовж осі Y наближається до кінцевого положення стиснення, й взаємно з'єднуватися, коли цей перший елемент 32 штовхача наближається до кінцевого положення розтягування. В останньому положенні з'єднання між другим випускним каналом 74 і третім пропускним отвором 32'" при необхідності буде забезпечувати рідинний зв'язок між каналом 71 і першим відсіком 51 зі змінюваним об'ємом, надаючи таким чином дверям дію доведення для приведення її в закрите положення. 7 UA 104264 C2 5 10 15 20 Відповідно, для регулювання вищевказаної дії доведення, тобто сили, з якою двері прискорюються в напрямку до закритого положення, канал 71 може містити відповідний другий регулюючий пристрій. Переважно, другий регулюючий пристрій може містити другий гвинт 82, що проходить через коробчастий корпус 10 і взаємодіє із другим випускним каналом 74, перекриваючи пропускний переріз робочої рідини, що перебуває в ньому. Таким чином, можливо регулювати пропускний переріз другого випускного каналу 74, тобто регулювати об'єм робочої рідини, що проходить через нього, регулюючи в такий спосіб дію доведення дверей для приведення їх в закрите положення. Відповідно, перший випускний канал 73 може розташовуватися нижче по потоку відносно другого випускного каналу 74 у каналі 71. Переважно, перший випускний канал 73 може розташовуватися досить далеко від другого випускного каналу 74, таким чином щоб задня ділянка 32' першого елемента 32 штовхача не перешкоджала проходженню через нього робочої рідини під час його ковзання уздовж осі Y. З вищенаведеного опису, очевидно, що дверний доводжувач згідно із даним винаходом відповідає поставленим цілям. Дверний доводжувач згідно із даним винаходом можуть піддавати безлічі змін і модифікацій, не виходячи за рамки ідеї винаходу, розкритої в прикладених пунктах формули. Усі комплектуючі можуть бути замінені іншими технічно еквівалентними елементами, і матеріали можуть відрізнятися згідно з вимогами, не виходячи за рамки обсягу даного винаходу. Незважаючи на те, що дверний доводжувач був докладно описаний з посиланнями на прикладені фігури, номери посилань, використані в описі й формулі винаходу, були використані для полегшення розуміння даного винаходу й не представляють ніяких обмежень у заявленому обсязі. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Дверний доводжувач для дверей, переважно для скляних дверей, підтриманий нерухомою опорною конструкцією, причому двері можуть пересуватися між відкритим положенням і закритим положенням, де дверний доводжувач містить: - коробчастий корпус (10), закріплюваний на одній зі складових або на нерухомій опорній конструкції, або на дверях, і стрижень (20), що визначає першу поздовжню вісь (X), закріплюваний на іншій зі складових або на нерухомій опорній конструкції (S), або на дверях, причому зазначений стрижень (20) і зазначений коробчастий корпус (10) з'єднані з можливістю взаємного поворотного руху для повороту навколо першої осі (X) між відкритим положенням дверей і закритим положенням дверей; пристрій (30) доведення для автоматичного повернення дверей з відкритого положення в закрите положення; гальмівний пристрій (40), що діє на пристрій (30) доведення, створюючи йому протидію; зазначений пристрій (30) доведення, що містить перший кулачковий елемент (31), що взаємодіє з першим елементом (32) штовхача, здатним рухатися усередині коробчастого корпуса (10) між першим кінцевим положенням стиснення, відповідним до відкритого положення дверей, й першим кінцевим положенням розтягування, відповідним до закритого положення дверей; зазначений гальмівний пристрій (40), що містить другий кулачковий елемент (41), що взаємодіє із другим елементом (42) штовхача, здатним рухатися усередині коробчастого корпуса (10) між другим кінцевим положенням стиснення, відповідним до закритого положення дверей, й другим кінцевим положенням розтягування, відповідним до відкритого положення дверей; де обидва із зазначених першого й другого кулачкових елементів (31, 41) об'єднані із зазначеним стрижнем (20) таким чином, щоб повертатися разом з ним, де зазначений перший елемент (32) штовхача містить щонайменше одну першу головку (33, 33') штовхача, що взаємодіє щонайменше з одним по суті першим взаємодоповнюючим за формою сідлом (34, 34') зазначеного першого кулачкового елемента (31), причому зазначений другий елемент (42) штовхача містить щонайменше одну другу головку (43) штовхача, що взаємодіє щонайменше з одним другим по суті взаємодоповнюючим за формою сідлом (44) зазначеного другого кулачкового елемента (41), де зазначені щонайменше одна перша й друга головки (33, 33', 43) штовхача містять відповідні щонайменше одну першу й другу пласкі передні грані (35", 36", 45"), по суті паралельні одна одній й зазначеній першій поздовжній осі (X), причому зазначені щонайменше одне перше й друге взаємодоповнюючі за формою сідла (34, 34', 44) містять відповідно щонайменше одну першу й другу по суті пласкі контактні поверхні (37", 38", 46"), перпендикулярні одна одній й 8 UA 104264 C2 5 10 15 20 25 30 35 40 45 50 55 60 паралельні зазначеній першій поздовжній осі (X), при цьому зазначені щонайменше одна перша й друга передні грані (35", 36", 45") перебувають у контакті із зазначеними щонайменше однією першою й другою контактними поверхнями (37", 38", 46"), який відрізняється тим, що зазначений стрижень (20) розміщений між першим і другим елементами (32, 42) штовхача, і зазначені перший і другий елементи (32, 42) штовхача виконані з можливістю пересування ковзанням усередині єдиної робочої камери (50), розташованої усередині коробчастого корпуса (10) уздовж другої осі (Y), по суті перпендикулярної зазначеній першій осі (X), при цьому зазначені як щонайменше одна перша, так і друга головки (33, 33', 43) штовхача характеризуються головним чином пластиноподібною формою, визначаючи відповідно щонайменше одну першу й другу площини (π', π", π'"), практично перпендикулярні зазначеній першій осі (X). 2. Дверний доводжувач за п. 1, який відрізняється тим, що зазначені перший і другий елементи (32, 42) штовхача взаємно протилежні відносно зазначеного стрижня (20). 3. Дверний доводжувач за п. 1 або 2, який відрізняється тим, що зазначені щонайменше одна перша й друга площини (π', π", π'") є взаємно паралельними. 4. Дверний доводжувач за пп. 1, 2 або 3, який відрізняється тим, що зазначена щонайменше одна перша передня грань (35", 36") і щонайменше одна перша контактна поверхня (37", 38") по суті паралельні одна одній в зазначеному закритому положенні дверей і практично перпендикулярні одна одній в зазначеному відкритому положенні дверей, причому зазначена щонайменше одна друга передня грань (45") і щонайменше одна друга контактна поверхня (46") по суті перпендикулярні одна одній в зазначеному закритому положенні дверей і по суті паралельні одна одній у відкритому положенні дверей. 5. Дверний доводжувач за одним або більше попередніми пунктами, який відрізняється тим, що зазначений пристрій (30) доведення містить перший протидіючий пружний пристрій (39), що діє на зазначений перший елемент (32) штовхача, забезпечуючи взаємодію зазначеної щонайменше однієї першої головки (33, 33') штовхача та зазначеного щонайменше одного першого взаємодоповнюючого за формою гнізда (34, 34'), при цьому зазначений гальмівний пристрій (40) містить другий протидіючий пружний пристрій (47), що діє на зазначений другий елемент (41) штовхача, забезпечуючи взаємодію зазначеної щонайменше однієї другої головки (43) штовхача й зазначеного щонайменше одного другого взаємодоповнюючого за формою гнізда (44). 6. Дверний доводжувач за одним або більше попередніми пунктами, який відрізняється тим, що зазначена робоча камера (50) містить робочу рідину і зазначений перший елемент (32) штовхача містить по суті циліндричну першу задню ділянку (32') і першу передню ділянку (32"), що містить зазначену щонайменше одну першу головку (33, 33') штовхача, при цьому зазначений другий елемент (42) штовхача містить по суті циліндричну другу задню ділянку (42') і другу передню ділянку (42"), що містять зазначену щонайменше одну другу головку (43) штовхача, при цьому зазначені перша і друга задні ділянки (32', 42') сконструйовані для поділу зазначеної робочої камери (50) на перший, другий і третій суміжні відсіки (51, 52, 53) зі змінюваним об'ємом, що перебувають у взаємному рідинному зв'язку. 7. Дверний доводжувач за попереднім пунктом, який відрізняється тим, що зазначені перший і третій відсіки (51, 53) зі змінюваним об'ємом виконані таким чином, щоб при зазначеному закритому положенні дверей вони мали, відповідно, максимальний і мінімальний об'єм, тоді як при зазначеному відкритому положенні дверей мали, відповідно, мінімальний і максимальний об'єм, при цьому зазначений перший протидіючий пружний пристрій (39) є розміщеним в зазначеному першому відсіку (51), зазначений другий протидіючий пружний пристрій (47) є розміщеним в зазначеному третьому відсіку (53), а обидва із зазначених першого й другого кулачкових елементів (31, 41) розміщені в зазначеному другому відсіку (52). 8. Дверний доводжувач за п. 6 або 7, який відрізняється тим, що зазначена робоча камера (50) містить пристрій (60) контролю для контролю потоку робочої рідини, сконструйований таким чином, щоб дозволяти її потоку проходити із зазначеного першого відсіку (51) у зазначений третій відсік (53) через зазначений другий відсік (52) при відкритті дверей і дозволяти її зворотному потоку проходити із зазначеного третього відсіку (53) у зазначений перший відсік (51) через зазначений другий відсік (52) при закритті дверей. 9. Дверний доводжувач за п. 8, який відрізняється тим, що зазначений пристрій (60) контролю містить перший отвір (61), що проходить через зазначений перший елемент (32) штовхача, щоб у такий спосіб приводити в рідинний зв'язок зазначений перший відсік (51) і зазначений другий відсік (52), і другий отвір (62), що проходить через зазначений другий елемент (42) штовхача, щоб у такий спосіб приводити в рідинний зв'язок зазначений третій відсік (53) і зазначений 9 UA 104264 C2 5 10 15 20 25 30 другий відсік (52), при цьому зазначений пристрій (60) контролю додатково містить перший зворотний клапан (63), що взаємодіє із зазначеним першим пропускним отвором (61), і другий зворотний клапан (64), що взаємодіє із зазначеним другим пропускним отвором (62), причому зазначені перший і другий зворотні клапани (63, 64) взаємодіють один з одним таким чином, щоб вибірково відкриватися при відкритті дверей, дозволяючи потоку робочої рідини проходити із зазначеного першого відсіку (51) у зазначений другий відсік (52) через зазначений перший пропускний отвір (61), і із зазначеного другого відсіку (52) у зазначений третій відсік (53) через зазначений другий пропускний отвір (62), і вибірково закриватися при закритті дверей, не допускаючи таким чином зворотний потік робочої рідини через них. 10. Дверний доводжувач за п. 9, який відрізняється тим, що зазначений пристрій (60) контролю додатково містить гідравлічний контур (70), розташований усередині зазначеного коробчастого корпуса (10), що забезпечує рідинний зв'язок між зазначеним третім відсіком (53) і зазначеним першим відсіком (51) через зазначений другий відсік (52) при закритті зазначених першого й другого зворотних клапанів (63, 64), таким чином допускаючи зворотний потік робочої рідини при закритті дверей. 11. Дверний доводжувач за п. 10, який відрізняється тим, що зазначений гідравлічний контур (70) містить проміжок (75) між зазначеним другим елементом (42) штовхача й зазначеною робочою камерою (50) для забезпечення двостороннього рідинного зв'язку між зазначеним третім відсіком (53) зі змінюваним об'ємом і зазначеним другим відсіком (52) зі змінюваним об'ємом, причому зазначений гідравлічний контур (70) додатково містить канал (71), що проходить через зазначений коробчастий корпус (10), що містить щонайменше один впускний канал (72) у рідинному зв'язку із зазначеним другим відсіком (52) зі змінюваним об'ємом, і щонайменше один випускний канал (73) у рідинному зв'язку із зазначеним першим відсіком (51) зі змінюваним об'ємом. 12. Дверний доводжувач за п. 11, який відрізняється тим, що зазначений канал (71) містить другий випускний канал (74), причому зазначена перша задня ділянка (32") зазначеного першого елемента штовхача (32) містить третій пропускний отвір (32'''), що ковзає разом з ним уздовж зазначеної другої поздовжньої осі (Y), при цьому другий випускний канал (74) і зазначений третій пропускний отвір (32''') здатні взаємно роз'єднуватися, коли зазначений перший елемент (32) штовхача наближений до кінцевого положення стиску, і взаємно з'єднуватися, коли зазначений перший елемент (32) штовхача наближений до кінцевого положення розтягання, забезпечуючи вибірково рідинний зв'язок між зазначеним каналом (71) і зазначеним першим відсіком (51) зі змінюваним об'ємом, надаючи, таким чином, дверям дію доведення для приведення їх в закрите положення. 10 UA 104264 C2 11 UA 104264 C2 12 UA 104264 C2 13 UA 104264 C2 14 UA 104264 C2 15 UA 104264 C2 16 UA 104264 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
