Електронагрівна курильна система з внутрішнім або зовнішнім нагрівачем

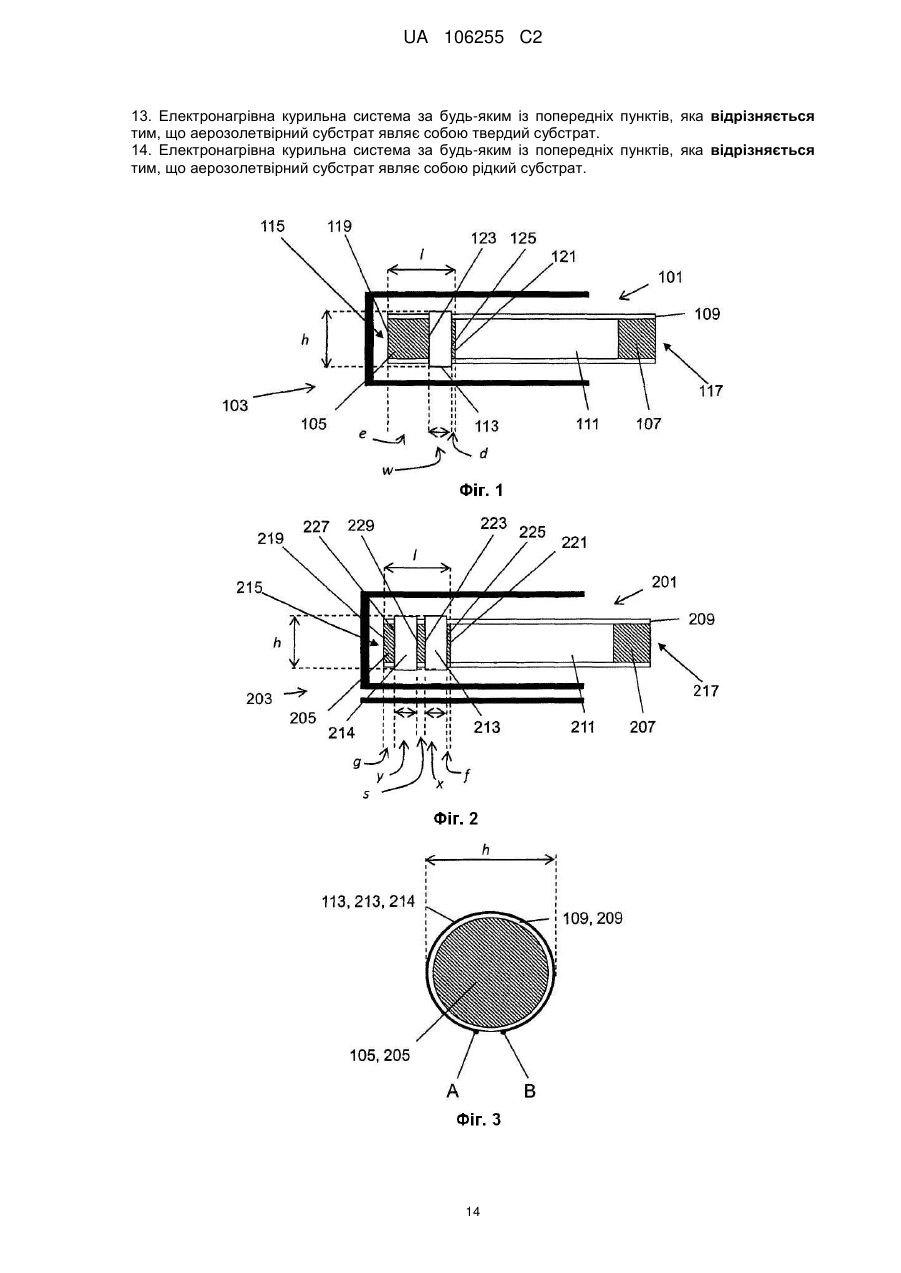

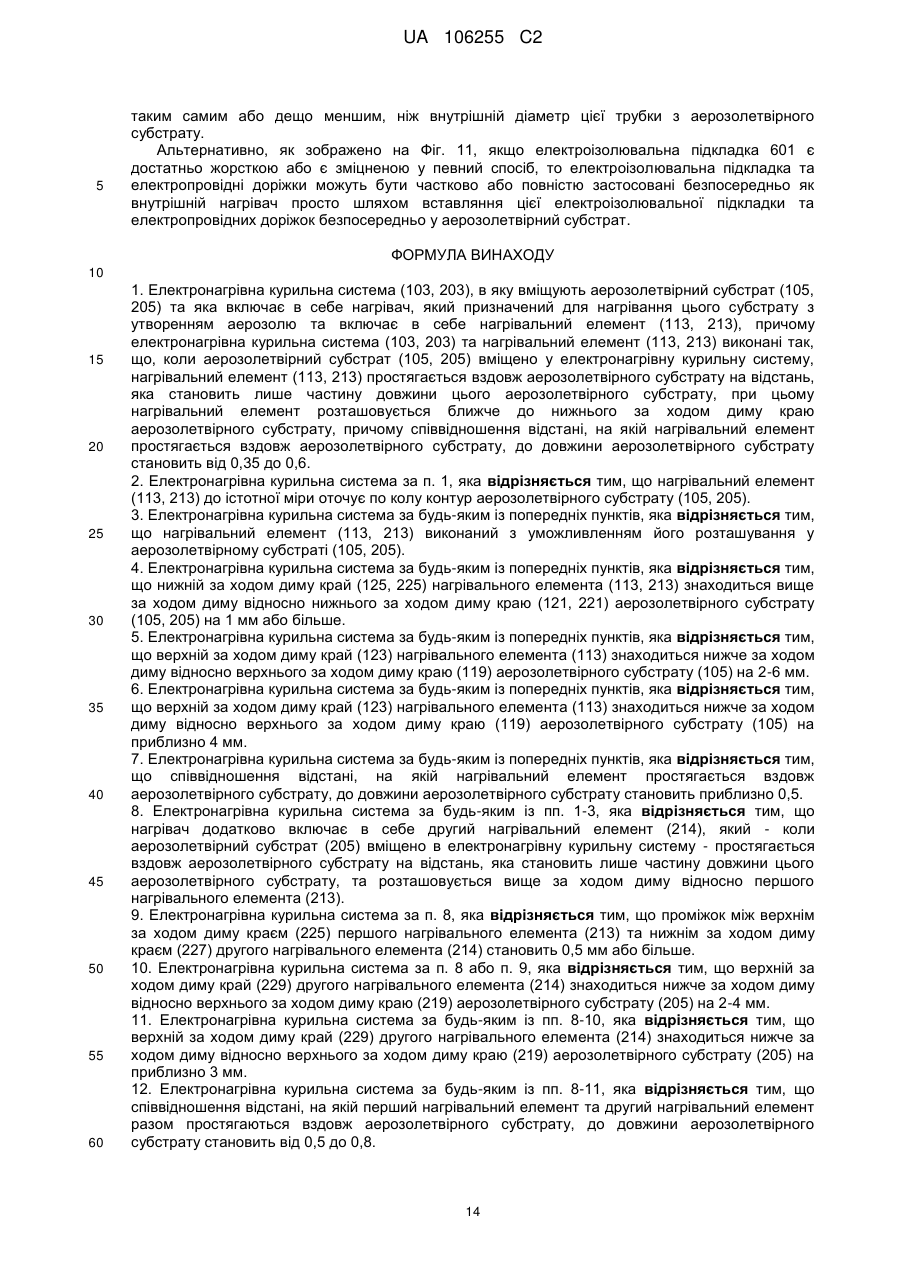

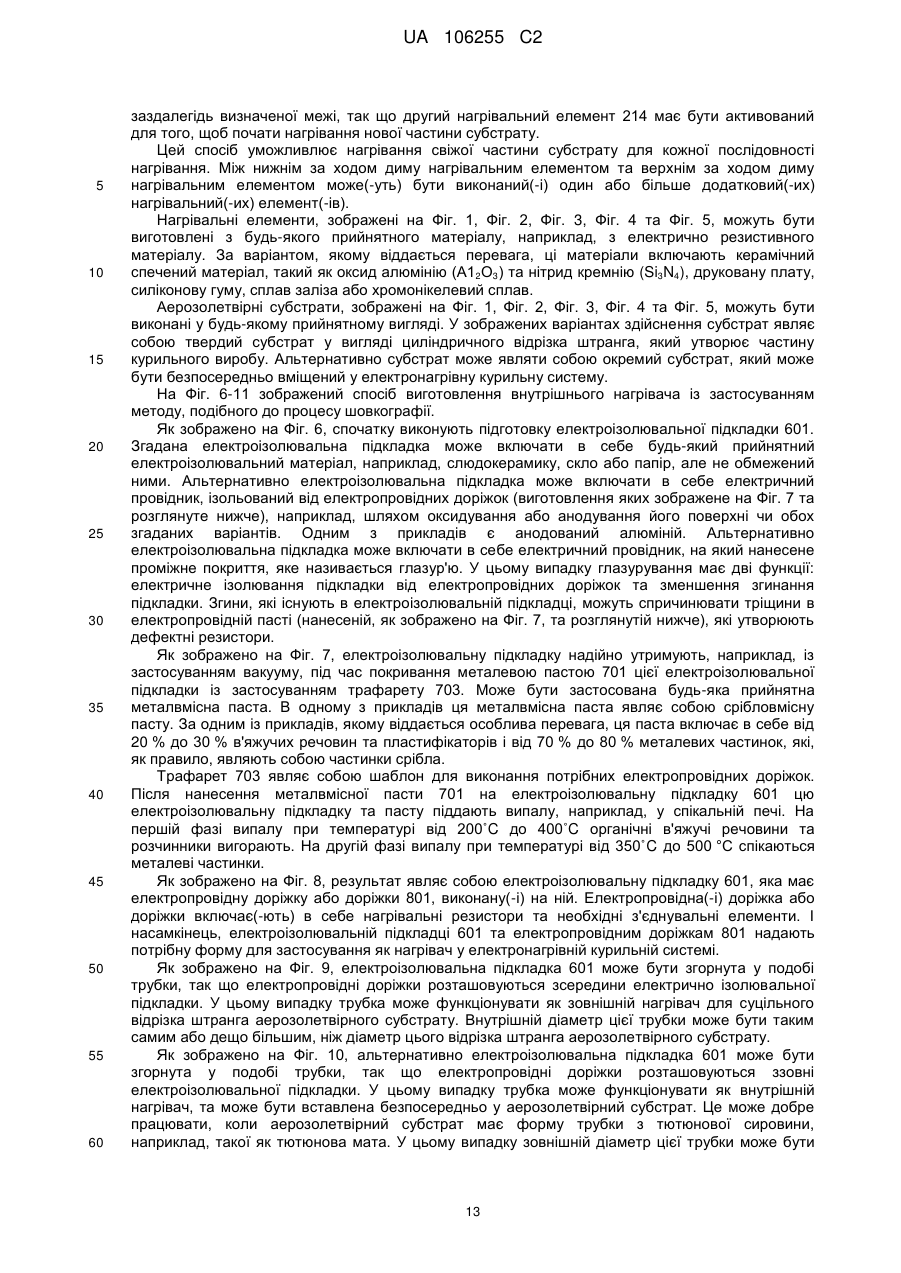

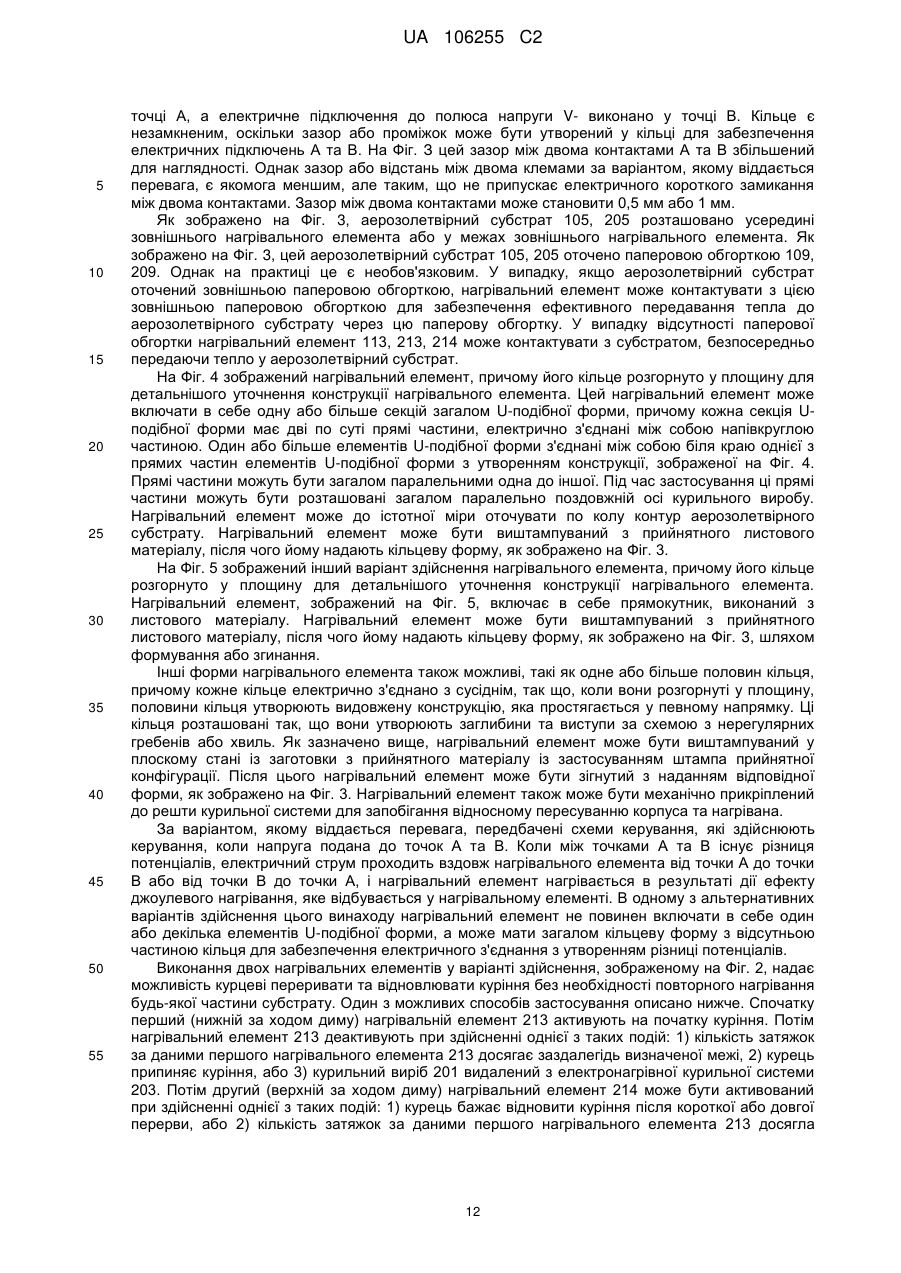

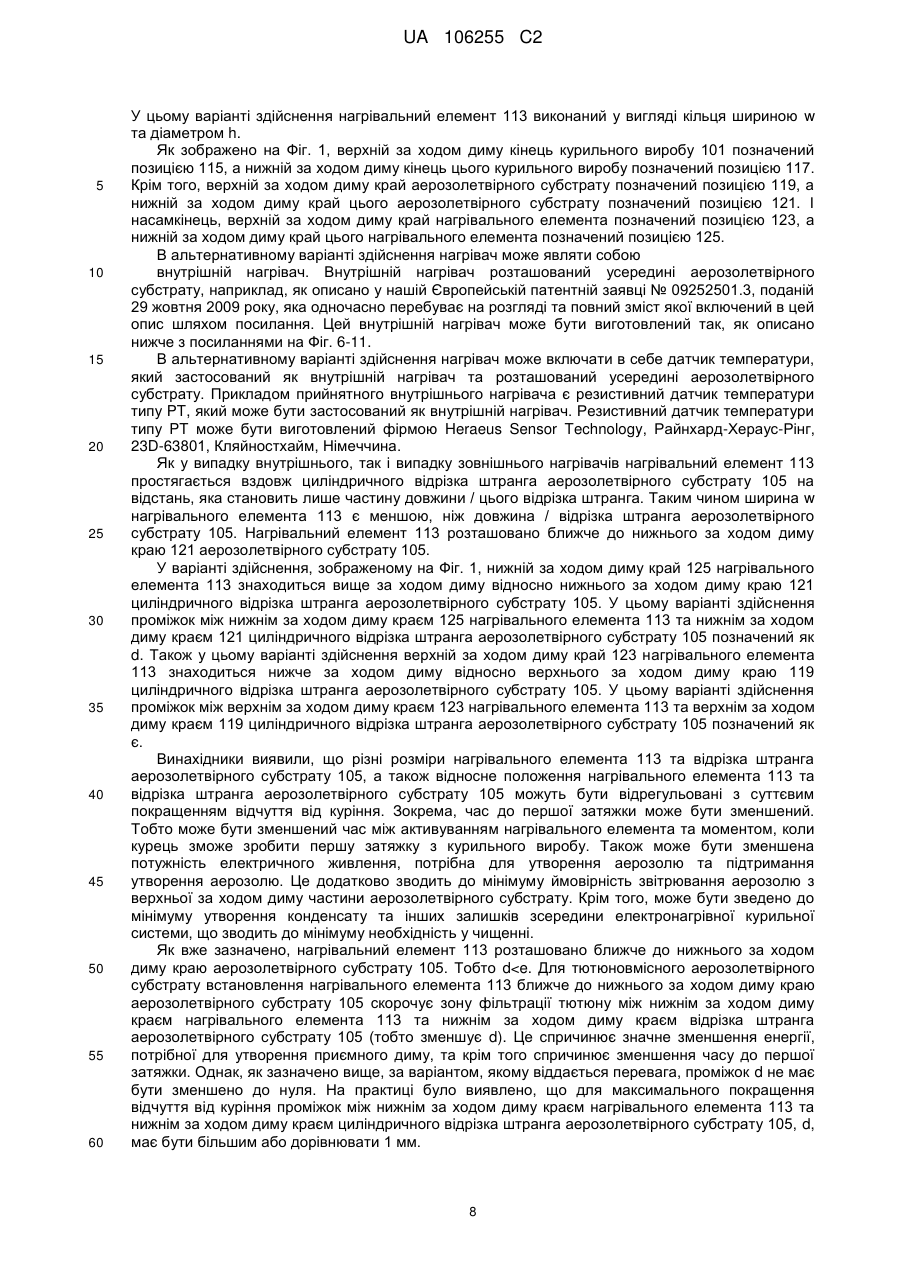

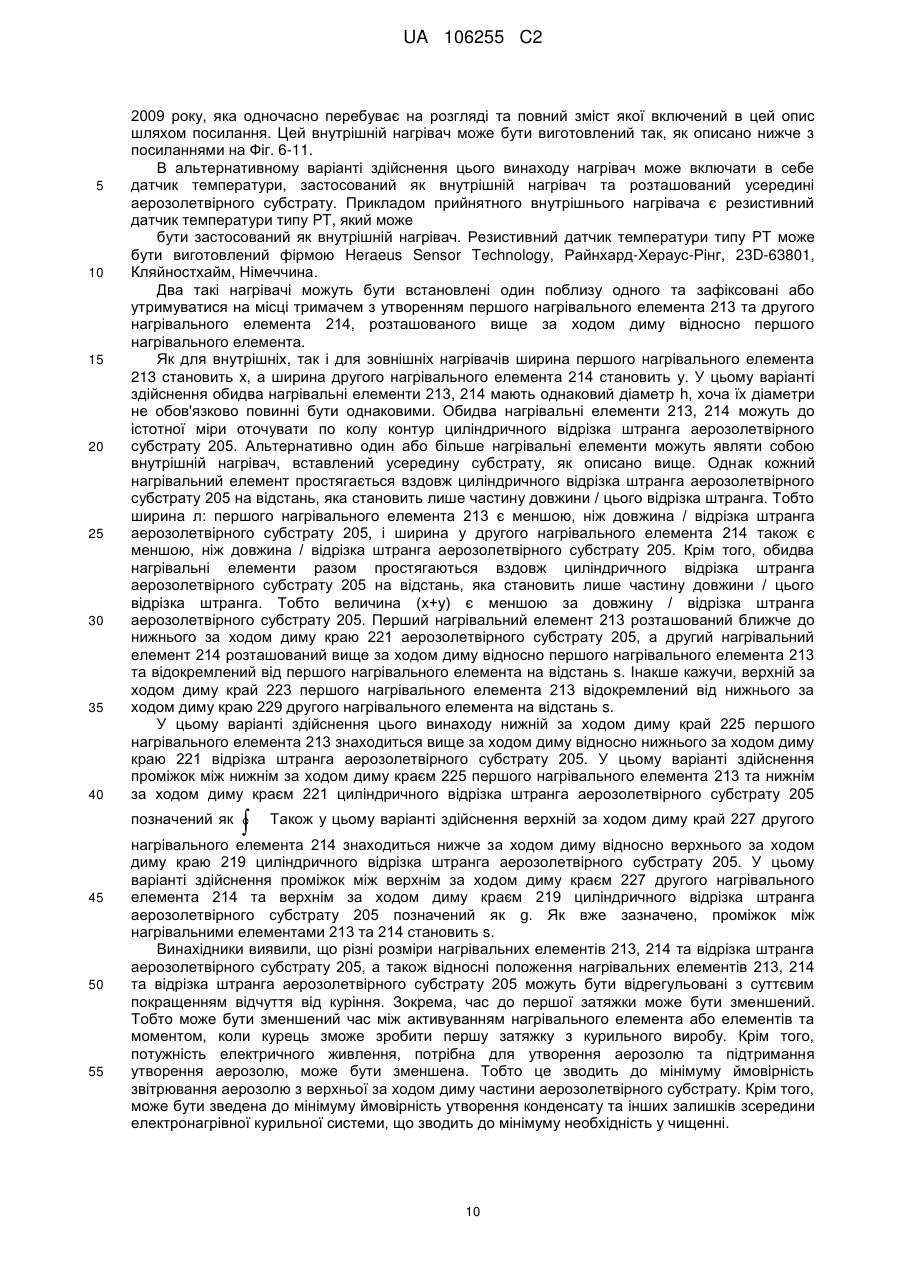

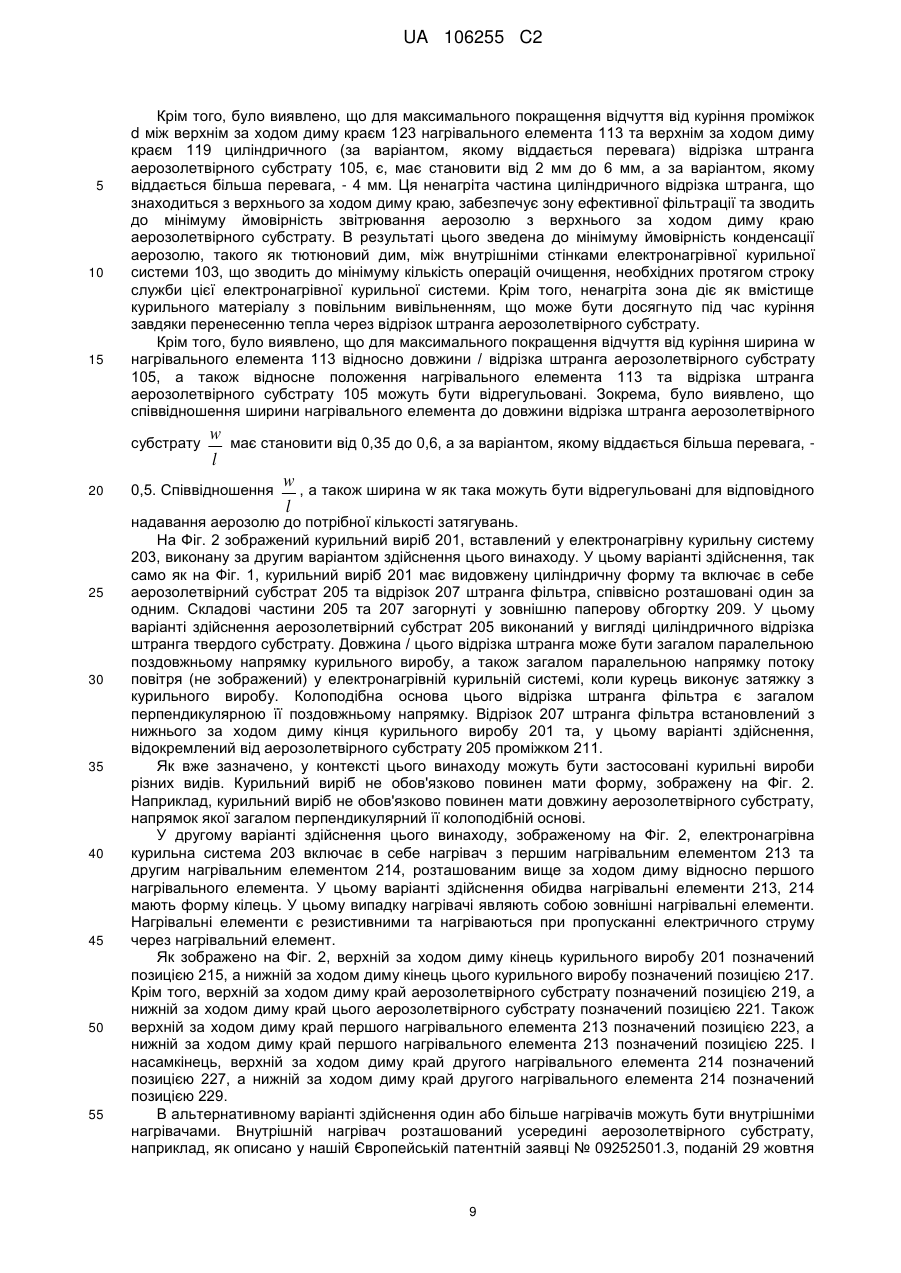

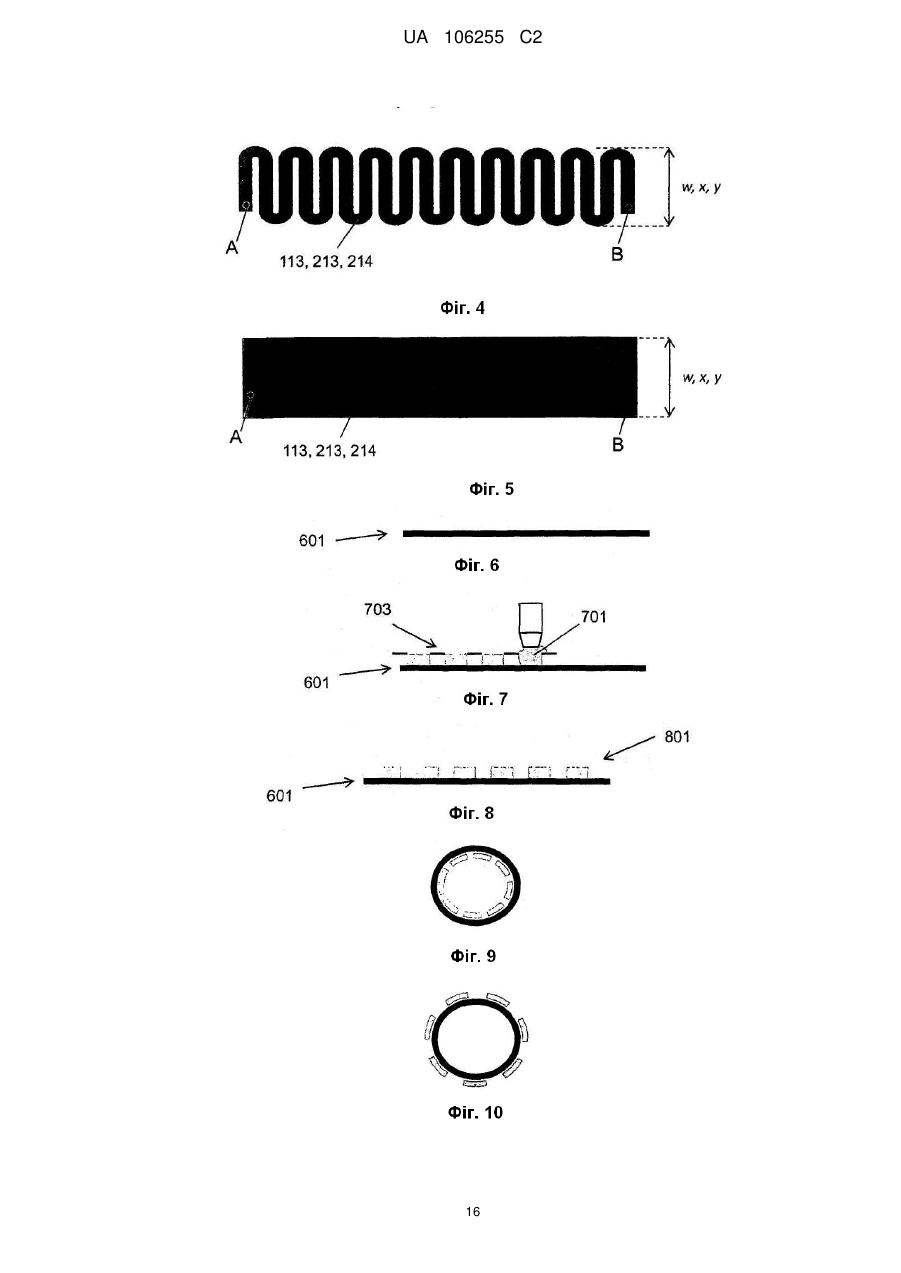

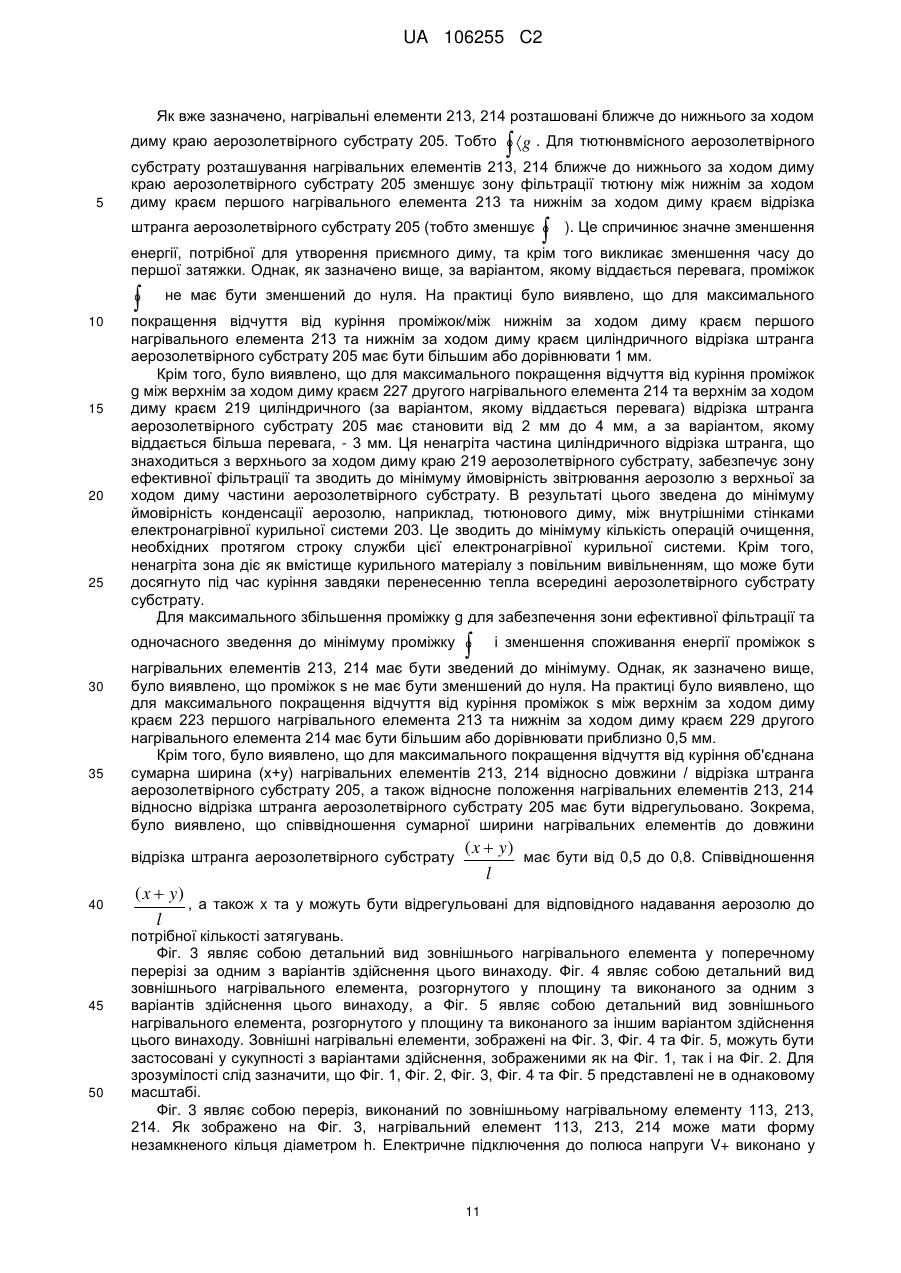

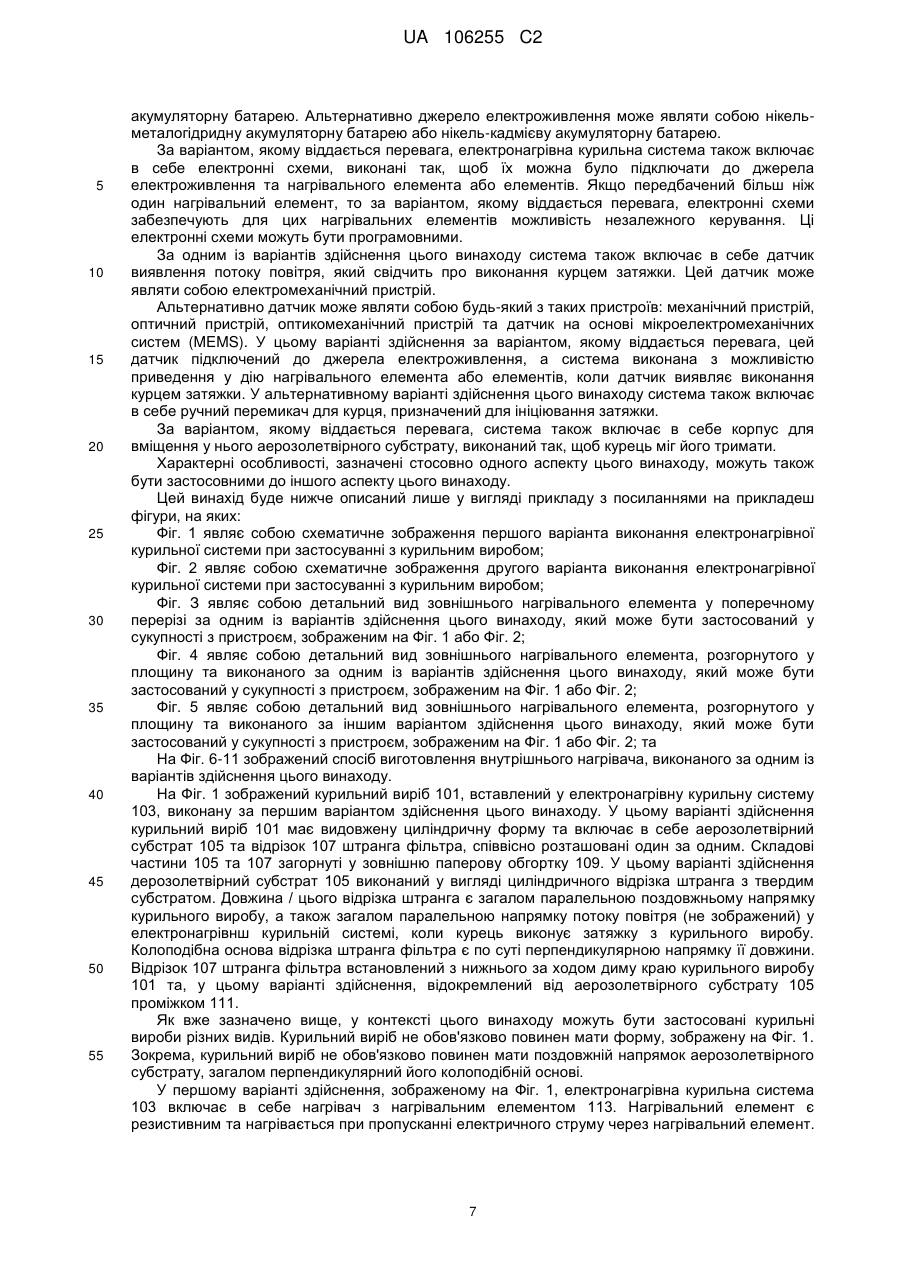

Реферат: Створена електронагрівна курильна система (103, 203), в яку вміщують аерозолетвірний субстрат (105, 205). Ця система включає в себе нагрівач, який призначений для нагрівання цього субстрату з утворенням аерозолю та включає в себе нагрівальний елемент (113, 213, 214). Електронагрівна курильна система (103, 203) та нагрівальний елемент (113, 213, 214) виконані так, що, коли аерозолетвірний субстрат (105, 205) вміщено у електронагрівну курильну систему, нагрівальний елемент (113, 213, 214) простягається вздовж аерозолетвірного субстрату на відстань, яка становить лише частину довжини цього аерозолетвірного субстрату, при цьому нагрівальний елемент розташовується ближче до нижнього за ходом диму краю аерозолетвірного субстрату. UA 106255 C2 (12) UA 106255 C2 UA 106255 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід має відношення до електронагрівної курильної системи, яка включає в себе нагрівач для нагрівання аерозолетвірного субстрату. У EP-A-0 358 002 описана курильна система, яка включає в себе сигарету з резистивним нагрівальним елементом для нагрівання тютюнової сировини у сигареті. Ця сигарета має електричний з'єднувач для підключення до малогабаритного контролера багаторазового використання. Цей малогабаритний контролер включає в себе батарею та схему керування током, яка керує подаванням електроживлення на резистивний нагрівальний елемент у сигареті. Одна з проблем такої курильної системи полягає у тому, що тютюновий дим схильний конденсуватись на внутрішніх стінках системи. Це є небажаним, оскільки конденсат, який накопичується на внутрішніх стінках системи, може спричинювати погіршення характеристик системи. Виходячи з цього, існує потреба у створенні електронагрівної курильної системи, яка під час використання зводить до мінімуму ймовірність конденсації диму або аерозолю на її внутрішніх стінках. За цим винаходом створена електронагрівна курильна система, в яку вміщують аерозолетвірний субстрат та яка включає в себе нагрівач, який призначений для нагрівання цього субстрату з утворенням аерозолю та включає в себе нагрівальний елемент, причому електронагрівна курильна система та нагрівальний елемент виконані так, що, коли аерозолетвірний субстрат вміщено у електронагрівну курильну систему, нагрівальний елемент простягається вздовж аерозолетвірного субстрату на відстань, яка становить лише частину довжини цього аерозолетвірного субстрату, при цьому нагрівальний елемент розташовується ближче до нижнього за ходом диму краю аерозолетвірного субстрату. За іншим аспектом цього винаходу створена електронагрівна курильна система, в яку вміщують аерозолетвірний субстрат та яка включає в себе нагрівач, який призначений для нагрівання цього субстрату з утворенням аерозолю та включає в себе нагрівальний елемент, причому електронагрівна курильна система та нагрівальний елемент виконані так, що, коли аерозолетвірний субстрат вміщено у електронагрівну курильну систему, нагрівальний елемент простягається вздовж аерозолетвірного субстрату на відстань, яка становить лише частину довжини цього аерозолетвірного субстрату. За ще одним аспектом цього винаходу створена електронагрівна курильна система, в яку вміщують аерозолетвірний субстрат та яка включає в себе нагрівач, який призначений для нагрівання цього субстрату з утворенням аерозолю та включає в себе нагрівальний елемент, причому електронагрівна курильна система та нагрівальний елемент виконані так, що, коли аерозолетвірний субстрат вміщено у електронагрівну курильну систему, нагрівальний елемент розташовується ближче до нижнього за ходом диму краю аерозолетвірного субстрату. Встановлення нагрівального елемента так, що він простягається вздовж аерозолетвірного субстрату на відстань, яка становить лише частину довжини цього аерозолетвірного субстрату, зменшує потужність, необхідну для нагрівання цього субстрату та утворення аерозолю. Крім того, встановлення нагрівального елемента ближче до нижнього за ходом диму краю аерозолетвірного субстрату також зводить до мінімуму ймовірність конденсації аерозолю на внутрішніх стінках курильної системи. Це досягається завдяки тому, що частина аерозолетвірного субстрату (наприклад, тютюновий пруток), яка не зазнає нагрівання та розташована ззовні нагрівального елемента, діє як зона фільтрації, таким чином зводячи до мінімуму ймовірність звітрювання аерозолю з верхнього за ходом диму краю аерозолетвірного субстрату. Крім того, встановлення нагрівального елемента ближче до нижнього за ходом диму краю аерозолетвірного субстрату скорочує зону між нижнім за ходом диму краєм нагрівального елемента та нижнім за ходом диму краєм аерозолетвірного субстрату. Це має наслідком значне зменшення енергії, необхідної для утворення аерозолю для курця. Це також має наслідком зменшення часу до першої затяжки, тобто часу між подаванням електроживлення на нагрівальний елемент та надаванням аерозолю курцеві. Нагрівальний елемент може являти собою зовнішній нагрівальний елемент. За варіантом, якому віддається перевага, нагрівальний елемент повністю або частково оточує по колу контур аерозолетвірного субстрату. В одному з варіантів здійснення цього винаходу нагрівальний елемент до істотної міри оточує по колу контур аерозолетвірного субстрату. Альтернативно нагрівальний елемент може являти собою внутрішній нагрівальний елемент. В одному з варіантів здійснення цього винаходу нагрівальний елемент виконаний так, щоб його 1 UA 106255 C2 5 10 15 20 25 30 35 40 45 50 55 60 можна було розташувати у аерозолетвірному субстраті. Внутрішній нагрівальний елемент може бути розташований принаймні частково усередині або у межах аерозолетвірного субстрату. За варіантом, якому віддається перевага, аерозолетвірний субстрат має загалом циліндричну форму. Аерозолетвірний субстрат може мати загалом видовжену форму. Аерозолетвірний субстрат може також мати довжину та кругоподібну основу, загалом перпендикулярну згаданій довжині. За варіантом, якому віддається перевага, електронагрівна курильна система включає в себе аерозолетвірний субстрат, довжина якого по суті паралельна напрямку потоку повітря у електронагрівній курильній системі. За варіантом, якому віддається перевага, електричну енергію подають на нагрівальний елемент (або - у варіантах здійснення цього винаходу, які включають в себе додаткові нагрівальні елементи, — на один або більше нагрівальні елементи), доки температура нагрівального елемента або елементів не досягне від приблизно 250˚C до приблизно 440˚C. Будь-які прийнятні датчик температури та схеми керування можуть бути застосовані для керування нагріванням нагрівального елемента або елементів для досягнення температури від приблизно 250˚C до приблизно 440˚C. Це відрізняється від звичайних сигарет, у яких згоряння тютюну та обгортки сигарети може відбуватися при температурі, яка досягає 800˚C. Верхні за ходом диму та нижні за ходом диму краї електронагрівної курильної системи визначені відносно потоку повітря, коли курець виконує затяжку. Як правило, повітря, яке надходить, потрапляє у електронагрівну курильну систему з верхнього за ходом диму кінця, перемішується з аерозолем та несе цей аерозоль з потоком повітря у напрямку до рота курця, який знаходиться з нижнього за ходом диму кінця. Як відомо фахівцям, аерозоль являє собою суспензію твердих частинок, крапель рідини або і твердих частинок, і крапель рідини, у газі, такому як повітря. За варіантом, якому віддається перевага, субстрат утворює частину окремого курильного виробу, і курець може затягуватися безпосередньо з цього курильного виробу. Цей курильний виріб може мати загалом циліндричну форму. Курильний виріб може мати загалом видовжену форму. Курильний виріб може мати довжину та кругоподібну основу, загалом перпендикулярну згаданій довжині. Курильний виріб може мати загальну довжину від приблизно 30 мм до приблизно 100 мм. Курильний виріб може мати зовнішній діаметр від приблизно 5 мм до приблизно 12 мм. Курильний виріб може включати в себе відрізок штранга фільтра. Цей відрізок штранга фільтра може бути встановлений з нижнього за ходом диму кінця курильного виробу. Відрізок штранга фільтра може являти собою відрізок штранга ацетилцелюлозного фільтра. Відрізок штранга фільтра за варіантом, якому віддається перевага, має довжину приблизно 7 мм, однак може мати довжину від приблизно 5 мм до приблизно 10 мм. За варіантом, якому віддається перевага, курильний виріб являє собою сигарету. За варіантом здійснення цього винаходу, якому віддається перевага, курильний виріб має загальну довжину приблизно 45 мм. Також за варіантом, якому віддається перевага, курильний виріб повинен мати зовнішній діаметр приблизно 7,2 мм. За варіантом, якому віддається перевага, аерозолетвірний субстрат включає в себе тютюн. Крім того, аерозолетвірний субстрат може мати довжину приблизно 10 мм. Однак за варіантом, якому віддається перевага, аерозолетвірний субстрат повинен мати довжину приблизно 12 мм. Крім того, діаметр аерозолетвірного субстрату також може становити від приблизно 5 мм до приблизно 12 мм. Курильний виріб може включати в себе зовнішню паперову обгортку. Крім того, курильний виріб може мати проміжок між аерозолетвірним субстратом та відрізком штранга фільтра. Цей проміжок може становити приблизно 18 мм, однак він може становити від приблизно 5 мм до приблизно 25 мм. Нагрівальний елемент, який знаходиться ближче до нижнього за ходом диму краю аерозолетвірного субстрату, може бути визначений як проміжок між нижнім за ходом диму краєм нагрівального елемента та нижнім за ходом диму краєм аерозолетвірного субстрату, що є меншим, ніж проміжок між верхнім за ходом диму краєм нагрівального елемента та верхнім за ходом диму краєм аерозолетвірного субстрату. За варіантом, якому віддається перевага, нижній за ходом диму край нагрівального елемента знаходиться вище за ходом диму відносно нижнього за ходом диму краю аерозолетвірного субстрату на відстані d, що дорівнює приблизно 1 мм або більше. Шляхом встановлення відстані d, яка дорівнює приблизно 1 мм або більше (а не d=0), уникають розташування нагрівача у безпосередньому контакті з тією частиною курильного виробу, яка не утворює аерозоль, такою як нетютюнова частина сигарети (за винятком сигаретного паперу) нижче за ходом диму відносно відрізка тютюнового штранга. Це зменшує розсіювання тепла крізь нетютюнову сировину. Крім того, цей зазор уможливлює зменшення температури головного струменя диму. 2 UA 106255 C2 5 10 15 За варіантом, якому віддається перевага, верхній за ходом диму край нагрівального елемента знаходиться нижче за ходом диму відносно верхнього за ходом диму краю аерозолетвірного субстрату на відстані є, яка становить від приблизно 2 мм до приблизно 6 мм. За варіантом, якому віддається ще більша перевага, верхній за ходом диму край нагрівального елемента знаходиться нижче за ходом диму відносно верхнього за ходом диму краю аерозолетвірного субстрату на відстані є, яка становить приблизно 4 мм. Ненагріта частина аерозолетвірного субстрату, що знаходиться з верхнього за ходом диму краю, тобто між верхнім за ходом диму краєм аерозолетвірного субстрату та верхнім за ходом диму краєм нагрівального елемента, забезпечує зону ефективної фільтрації. Це зводить до мінімуму ймовірність звітрювання аерозолю з верхнього за ходом диму краю аерозолетвірного субстрату у електронагрівній курильній системі. Це також зводить до мінімуму ймовірність конденсації аерозолю всередині електронагрівної курильної системи, що зводить до мінімуму кількість операцій очищення, потрібних протягом строку служби цієї курильної системи. Крім того, верхня за ходом диму частина аерозолетвірного субстрату, яка не зазнає нагрівання, діє як вмістище аерозолю з повільним вивільненням, що може бути досягнуто під час куріння завдяки перенесенню тепла через субстрат. За варіантом, якому віддається перевага, співвідношення відстані w, на якій нагрівальний елемент простягається вздовж аерозолетвірного субстрату, до довжини l аерозолетвірного w , становить від приблизно 0,35 до приблизно 0,6. За варіантом, якому віддається l w становить приблизно 0,5. ще більша перевага, співвідношення l w , яке становить від приблизно 0,35 до приблизно 0,6, має перевагу, яка Співвідношення l субстрату, 20 25 30 35 40 45 50 полягає у максимальному об'ємі аерозолю, який надається курцеві, з одночасним зведенням до мінімуму кількості звітреного аерозолю, з верхньої за ходом диму частини аерозолетвірного субстрату. Це зводить до мінімуму ймовірність конденсації аерозолю всередині курильної системи. Крім того, це співвідношення також має перевагу, яка полягає у зведенні до мінімуму втрат тепла через нетютюнову сировину. Це означає, що ця курильна система потребує менше енергії. За варіантом, якому віддається ще більша перевага, співвідношення відстані, на якій нагрівальний елемент простягається вздовж аерозолетвірного субстрату, до довжини аерозолетвірного субстрату становить приблизно 0,5. Співвідношення приблизно 0,5 (для аерозолетвірного субстрату, такого як відрізок тютюнового штранга розміром 10 мм або 12 мм) надає найкращу рівновагу у розумінні надавання аерозолю, зведення до мінімуму ймовірності звітрювання аерозолю з верхнього за ходом диму краю аерозолетвірного субстрату та температури аерозолю. В одному з варіантів виконання електронагрівної курильної системи нагрівач додатково включає в себе другий нагрівальний елемент, який - коли аерозолетвірний субстрат вміщено в електронагрівну курильну систему - простягається вздовж аерозолетвірного субстрату на відстань у, яка становить лише частину довжини l цього аерозолетвірного субстрату, та розташовується вище за ходом диму відносно першого нагрівального елемента. Перший нагрівальний елемент, другий нагрівальний елемент або ж обидва нагрівальні елементи можуть до істотної міри або повністю оточувати по колу контур аерозолетвірного субстрату. У іншому варіанті здійснення цього винаходу нагрівач також включає в себе другий нагрівальний елемент, розташований - коли аерозолетвірний субстрат вміщено у електронагрівну курильну систему - так, що простягається на відстань у, яка становить лише частину довжини / аерозолетвірного субстрату. Розташування другого нагрівального елемента вище за ходом диму відносно першого нагрівального елемента уможливлює нагрівання різних частин аерозолетвірного субстрату у різний час. Це також забезпечує перевагу, яка полягає у тому, що аерозолетвірний субстрат не потрібно знов нагрівати, наприклад, якщо курець бажає перервати та відновлювати куріння. Крім того, виконання двох окремих нагрівальних елементів забезпечує спрощення керування градієнтом температури вздовж аерозолетвірного субстрату, а отже і керування утворенням аерозолю. За варіантом, якому віддається перевага, нагрівальні елементи є керованими незалежно. 3 UA 106255 C2 5 10 15 20 25 30 35 40 45 50 Між першим та другим нагрівальними елементами можуть бути передбачені інші нагрівальні елементи. Наприклад, нагрівач може включати в себе три, чотири, п'ять, шість або більше нагрівальних елементів. За варіантом, якому віддається перевага, проміжок між першим нагрівальним елементом та другим нагрівальним елементом становить приблизно 0,5 мм або більше. Тобто за варіантом, якому віддається перевага, проміжок між верхнім за ходом диму краєм першого нагрівального елемента та нижнім за ходом диму краєм другого нагрівального елемента становить приблизно 0,5 мм або більше. Однак може бути застосований будь-який проміжок між першим та другим нагрівальними елементами за умови, що перший та другий нагрівальні елементи не перебувають в електричному контакті між собою. За варіантом, якому віддається перевага, верхній за ходом диму край другого нагрівального елемента знаходиться нижче за ходом диму відносно верхнього за ходом диму краю аерозолетвірного субстрату на відстані g, яка становить від приблизно 2 мм до приблизно 4 мм. За варіантом, якому віддається ще більша перевага, верхній за ходом диму край другого нагрівального елемента знаходиться нижче за ходом диму відносно верхнього за ходом диму краю аерозолетвірного субстрату на відстані g, яка становить приблизно 3 мм. Частина аерозолетвірного субстрату, яка не зазнає нагрівання та знаходиться з верхнього за ходом диму краю, тобто між верхнім за ходом диму краєм аерозолетвірного субстрату та верхнім за ходом диму краєм другого нагрівального елемента, забезпечує зону ефективної фільтрації. Це зводить до мінімуму ймовірність звітрювання аерозолю з верхнього за ходом диму краю субстрату у електронагрівній курильній системі. Це також зводить до мінімуму ймовірність конденсації аерозолю всередині електронагрівної курильної системи, що зводить до мінімуму кількість операцій очищення, потрібних протягом строку служби цієї електронагрівної курильної системи. Крім того, верхня за ходом диму частина аерозолетвірного субстрату, яка не зазнає нагрівання, діє як вмістище аерозолю з повільним вивільненням, що може бути досягнуто під час куріння завдяки перенесенню тепла через субстрат. Для варіантів здійснення цього винаходу, у яких передбачені два нагрівальні елементи, довжини обох нагрівальних елементів можуть бути дещо зменшені (у порівнянні з довжиною нагрівального елемента у варіантах здійснення цього винаходу, у яких передбачений тільки один нагрівальний елемент) для утворення зони, верхньої за ходом диму відносно другого нагрівального елемента, яка є холоднішою, ніж нагріта частина аерозолетвірного субстрату, та зони, нижньої за ходом диму відносно першого нагрівального елемента, яка є холоднішою, ніж нагріта частина аерозолетвірного субстрату. Тобто для варіантів здійснення винаходу, у яких передбачений один нагрівальний елемент, цей нагрівальний елемент може мати довжину приблизно 4 мм. Для варіантів здійснення винаходу, у яких, наприклад, передбачені два нагрівальні елементи, довжина кожного нагрівального елементного може бути зменшена приблизно до 3 мм. Зменшення довжини може бути компенсовано підвищенням електричної потужності. Альтернативно перший нагрівальний елемент (розташований нижче за ходом диму) може мати по суті ті самі розміри, що й нагрівальний елемент у курильній системі, у якій передбачений тільки один нагрівальний елемент, однак другий нагрівальний елемент (розташований вище за ходом диму) може мати меншу довжину, ніж перший нагрівальний елемент. Тобто перший нагрівальний елемент має довжину, яка перевищує довжину другого нагрівального елемента. Наприклад, перший нагрівальний елемент може мати довжину приблизно 4 мм, а другий нагрівальний елемент може мати довжину приблизно 3 мм. Це означає, що суттєвою мірою однакове надходження аерозолю та час до першої затяжки забезпечуються першим та другим нагрівальними елементами. За варіантом, якому віддається перевага, співвідношення відстані (х+у), на якій перший нагрівальний елемент та другий нагрівальний елемент спільно простягаються вздовж аерозолетвірного субстрату, до довжини l аерозолетвірного субстрату, приблизно 0,5 до приблизно 0,8. Винахідники виявили, що це співвідношення 55 ( x  y) , становить від l ( x  y) забезпечує максимальне покращення l відчуття від куріння. Це співвідношення має перевагу, яка полягає у максимальному збільшенні кількості доставленого аерозолю, разом зі зведенням до мінімуму кількості звітреного аерозолю з верхньої за ходом диму частини аерозолетвірного субстрату. Це зводить до мінімуму ймовірність конденсації аерозолю всередині курильної системи. Крім того, це співвідношення також має перевагу, яка полягає у зведенні до мінімуму втрат тепла через нетютюнову 4 UA 106255 C2 5 10 15 20 25 30 35 40 45 50 55 60 сировину. Це означає, що ця курильна система вимагає менше енергії. Співвідношення приблизно 0,7 (для відрізка тютюнового штранга розміром 10 мм або 12 мм) надає найкращу рівновагу у розумінні надавання аерозолю, зведення до мінімуму ймовірності звітрювання аерозолю з верхнього за ходом диму краю аерозолетвірного субстрату та температури аерозолю. Кожний нагрівальний елемент може бути у вигляді кільця, яке суттєвою мірою або повністю оточує по колу контур аерозолетвірного субстрату. За варіантом, якому віддається перевага, кожний нагрівальний елемент є нерухомим відносно електронагрівної курильної системи а, отже, є нерухомим відносно аерозолетвірного субстрату. За варіантом, якому віддається перевага, нагрівач не має кінцевої частини, яка нагріває верхній за ходом диму край аерозолетвірного субстрату. Це утворює з верхнього за ходом диму краю аерозолетвірного субстрату частину, яка не зазнає нагрівання. Кожний нагрівальний елемент за варіантом, якому віддається перевага, включає в себе електрично резистивний матеріал. Кожний нагрівальний елемент може включати в себе негнучкий матеріал, наприклад, керамічний спечений матеріал, такий як оксид алюмінію (АІ 2О3) та нітрид кремнію (Si3N4), друкована плата або силіконова гума. Альтернативно кожний нагрівальний елемент може включати в себе гнучкий матеріал з металічними властивостями, наприклад, сплав заліза або хромонікелевий сплав. До інших прийнятних електрично резистивних матеріалів належать напівпровідники, такі як легована кераміка, електрично "провідна" кераміка (така як, наприклад, дисиліцид молібдену), вуглець, графіт, метали, сплави металів та композиційні матеріали, виготовлені з певного керамічного матеріалу та певного матеріалу з металічними властивостями, але не обмежені ними. Такі композиційні матеріали можуть включати леговану або нелеговану кераміку. До прикладів прийнятної легованої кераміки належать леговані карбіди кремнію. До прикладів прийнятних металів належать титан, цирконій, тантал та метали з платинової групи. До прикладів прийнятних сплавів металів належать нержавіюча сталь, нікель-, кобальт-, хром-, алюміній-, титан-, цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій- та марганецьвмісні сплави, а також жаростійкі сплави на основі нікелю, заліза, кобальту, нержавіючої сталі, сплаву Timetal® та сплавів на основі заліза, марганцю та алюмінію. Timetal® є зареєстрованим товарним знаком фірми Titanium Metals Corporation, 1999 Broadway Suite 4300, Денвер, Колорадо, СІЛА. У композиційних матеріалах електрично резистивний матеріал, залежно від кінетики передавання енергії та потрібних зовнішніх фізико-хімічних властивостей, може бути факультативно введений у масу ізолювального матеріалу, вміщений у капсули з ізолювального матеріалу або покритий ізолювальним матеріалом чи навпаки. Альтернативно кожний нагрівальний елемент може включати в себе інфрачервоний нагрівальний елемент, джерело світла або індуктивний нагрівальний елемент. Кожний нагрівальний елемент може включати в себе теплопоглинач, або тепловий акумулятор, що включає в себе матеріал, здатний поглинати та зберігати тепло, а згодом вивільнювати тепло у аерозолетвірний субстрат. Цей теплопоглинач може бути виконаний з будь-якого прийнятного матеріалу, такого як прийнятний метал або керамічний матеріал. За варіантом, якому віддається перевага, цей матеріал має високу теплоємність (матеріал, здатний до зберігання суттєвої кількості тепла), або являє собою матеріал, здатний поглинати та згодом вивільнювати тепло у зворотному процесі, такому як високотемпературне фазове перетворення. Здатні до зберігання суттєвої кількості тепла матеріали включають силікагель, оксид алюмінію, вуглець, скляні мати, скловолокно, мінерали, сплави або метали, такі як алюміній, срібло або свинець, та целюлозні матеріали, такі як папір. Прийнятні матеріали, які вивільнюють тепло шляхом зворотного фазового перетворення, включають парафін, ацетат натрію, нафталін, віск, поліетиленоксид, метали, солі металів, суміші евтектичних солей або сплави. Аерозолетвірний субстрат за варіантом, якому віддається перевага, включає в себе матеріал, який містить леткі ароматичні сполуки тютюну, які вивільнюються із субстрату при нагріванні. Альтернативно аерозолетвірний субстрат може включати в себе нетютюнову сировину. За варіантом, якому віддається перевага, аерозолетвірний субстрат також містить аерозолеутворювач. Прикладами прийнятних аерозолеутворювачів є гліцерин та пропіленгліколь. В одному з варіантів здійснення цього винаходу аерозолетвірний субстрат є твердим або суттєвою мірою твердим субстратом. Цей твердий субстрат може включати в себе, наприклад, один або більше з таких елементів: порошок, гранули, кульки, клубки, тонкі трубки, стрічки або листи, які містять одне або більше з такого: листя трав, тютюнове листя, фрагменти тютюнових 5 UA 106255 C2 5 10 15 20 25 30 35 40 45 50 55 жилок, відновлений тютюн, гомогенізований тютюн, екструдований тютюн та об'ємно розширений тютюн. Твердий субстрат може бути виконаний у вигляді циліндричного відрізка штранга аерозолетвірного субстрату. Альтернативно твердий субстрат може бути вміщений у прийнятний контейнер або картридж. Факультативно твердий субстрат може містити інші тютюнові або нетютюнові леткі ароматичні сполуки, які вивільнюються при нагріванні субстрату. Факультативно твердий субстрат може бути нанесений на термостійкий носій або введений у його масу. Цей носій може мати форму порошку, гранул, кульок, шматочків, тонких трубок, стрічок або листів. Альтернативно носій являє собою трубчастий носій, що має тонкий шар твердого субстрату, нанесений на його внутрішню поверхню, або і на внутрішню, і на зовнішню поверхні. Такий трубчастий носій може бути виконаний, наприклад, з паперу або папероподібного матеріалу, нетканої мати з вуглецевого волокна, легкої металевої сітки з відкритими чарунками, перфорованої металевої фольги або будь-якої іншої термостійкої полімерної матриці. Твердий субстрат може бути нанесений на поверхню носія у формі, наприклад, листа, піни, гелю або суспензії. Твердий субстрат може бути нанесений на всю поверхню носія, або альтернативно може бути нанесений за певною схемою для забезпечення неоднорідного розподілення ароматизатора під час використання. Альтернативно носій може являти собою неткане полотно або пучок волокон, у які введені тютюнові компоненти. Це неткане полотно або пучок волокон можуть включати в себе, наприклад, вуглецеві волокна, природні целюлозні волокна або волокна з похідних целюлози. Аерозолетвірний субстрат альтернативно може являти собою рідкий субстрат. Якщо передбачений рідкий субстрат, то за варіантом, якому віддається перевага, електронагрівна курильна система включає в себе засоби для утримування рідини. Наприклад, рідкий субстрат може утримуватися у контейнері. Альтернативно або додатково рідкий субстрат може бути абсорбований у пористий матеріал носія. Пористий матеріал носія може бути виготовлений з будь-якого прийнятного штранга абсорбента або заготовки, наприклад, спінених матеріалів з металічними властивостями або спінених пластмас, поліпропілену, терилену, нейлонових волокон або кераміки. Рідкий субстрат може утримуватися у пористому матеріалі носія перед використанням електронагрівної курильної системи, або альтернативно матеріал рідкого субстрату може бути вивільнений у пористий матеріал носія під час використання абобезпосередньо перед ним. Наприклад, рідкий субстрат може бути вміщений у капсулу. Оболонка капсули за варіантом, якому віддається перевага, плавиться при нагріванні та вивільнює рідкий субстрат у пористий матеріал носія. Факультативно капсула може включати в себе твердий аерозолетвірний субстрат у комбінації з рідиною. Альтернативно або додатково, якщо аерозолетвірний субстрат являє собою рідкий субстрат, то електронагрівна курильна система може також включати в себе розпилювач, який знаходиться в контакті з джерелом рідкого субстрату та включає в себе нагрівальний елемент або елементи. Цей розпилювач перетворює рідину на аерозоль або дрібнодисперсний туман із частинок. Розпилювач може включати в себе джерело рідини, з'єднане з трубкою. Ця трубка може нагріватися електричним нагрівачем, розташованим у безпосередній близькості до трубки або у контакті з трубкою. Рідина розпилюється, коли трубку нагрівають із застосуванням нагрівача при подаванні електричної енергії на нагрівач. Крім нагрівального елемента або елементів розпилювач може включати в себе один або більше електромеханічних елементів, таких як п'єзоелектричні елементи. Додатково або альтернативно розпилювач може включати в себе також елементи, у яких застосовані електростатичні, електромагнітні або пневматичні принципи дії. Крім того, електронагрівна курильна система також може включати в себе конденсаційну камеру. Аерозолетвірний субстрат альтернативно може являти собою субстрат будь-якого іншого виду, наприклад, газоподібний субстрат, або будь-яку комбінацію субстратів різних видів. Під час роботи цей субстрат може бути повністю вміщений усередину електронагрівної курильної системи. У цьому випадку курець може затягуватися через частину електронагрівної курильної системи, що вставляється в рот. Альтернативно під час роботи цей субстрат може бути частково вміщений усередину електронагрівної курильної системи. У цьому випадку субстрат може утворювати частину окремого курильного виробу, а курець може затягуватися безпосередньо через згаданий окремий виріб. За варіантом, якому віддається перевага, електронагрівна курильна система також включає в себе джерело електроживлення, призначене для подавання живлення на нагрівальний елемент або елементи. Джерело електроживлення може являти собою будь-яке прийнятне джерело електроживлення, наприклад, джерело напруги постійного струму. За одним із варіантів здійснення цього винаходу джерело електроживлення являє собою іонно-літієву 6 UA 106255 C2 5 10 15 20 25 30 35 40 45 50 55 акумуляторну батарею. Альтернативно джерело електроживлення може являти собою нікельметалогідридну акумуляторну батарею або нікель-кадмієву акумуляторну батарею. За варіантом, якому віддається перевага, електронагрівна курильна система також включає в себе електронні схеми, виконані так, щоб їх можна було підключати до джерела електроживлення та нагрівального елемента або елементів. Якщо передбачений більш ніж один нагрівальний елемент, то за варіантом, якому віддається перевага, електронні схеми забезпечують для цих нагрівальних елементів можливість незалежного керування. Ці електронні схеми можуть бути програмовними. За одним із варіантів здійснення цього винаходу система також включає в себе датчик виявлення потоку повітря, який свідчить про виконання курцем затяжки. Цей датчик може являти собою електромеханічний пристрій. Альтернативно датчик може являти собою будь-який з таких пристроїв: механічний пристрій, оптичний пристрій, оптикомеханічний пристрій та датчик на основі мікроелектромеханічних систем (MEMS). У цьому варіанті здійснення за варіантом, якому віддається перевага, цей датчик підключений до джерела електроживлення, а система виконана з можливістю приведення у дію нагрівального елемента або елементів, коли датчик виявляє виконання курцем затяжки. У альтернативному варіанті здійснення цього винаходу система також включає в себе ручний перемикач для курця, призначений для ініціювання затяжки. За варіантом, якому віддається перевага, система також включає в себе корпус для вміщення у нього аерозолетвірного субстрату, виконаний так, щоб курець міг його тримати. Характерні особливості, зазначені стосовно одного аспекту цього винаходу, можуть також бути застосовними до іншого аспекту цього винаходу. Цей винахід буде нижче описаний лише у вигляді прикладу з посиланнями на прикладеш фігури, на яких: Фіг. 1 являє собою схематичне зображення першого варіанта виконання електронагрівної курильної системи при застосуванні з курильним виробом; Фіг. 2 являє собою схематичне зображення другого варіанта виконання електронагрівної курильної системи при застосуванні з курильним виробом; Фіг. З являє собою детальний вид зовнішнього нагрівального елемента у поперечному перерізі за одним із варіантів здійснення цього винаходу, який може бути застосований у сукупності з пристроєм, зображеним на Фіг. 1 або Фіг. 2; Фіг. 4 являє собою детальний вид зовнішнього нагрівального елемента, розгорнутого у площину та виконаного за одним із варіантів здійснення цього винаходу, який може бути застосований у сукупності з пристроєм, зображеним на Фіг. 1 або Фіг. 2; Фіг. 5 являє собою детальний вид зовнішнього нагрівального елемента, розгорнутого у площину та виконаного за іншим варіантом здійснення цього винаходу, який може бути застосований у сукупності з пристроєм, зображеним на Фіг. 1 або Фіг. 2; та На Фіг. 6-11 зображений спосіб виготовлення внутрішнього нагрівача, виконаного за одним із варіантів здійснення цього винаходу. На Фіг. 1 зображений курильний виріб 101, вставлений у електронагрівну курильну систему 103, виконану за першим варіантом здійснення цього винаходу. У цьому варіанті здійснення курильний виріб 101 має видовжену циліндричну форму та включає в себе аерозолетвірний субстрат 105 та відрізок 107 штранга фільтра, співвісно розташовані один за одним. Складові частини 105 та 107 загорнуті у зовнішню паперову обгортку 109. У цьому варіанті здійснення дерозолетвірний субстрат 105 виконаний у вигляді циліндричного відрізка штранга з твердим субстратом. Довжина / цього відрізка штранга є загалом паралельною поздовжньому напрямку курильного виробу, а також загалом паралельною напрямку потоку повітря (не зображений) у електронагрівнш курильній системі, коли курець виконує затяжку з курильного виробу. Колоподібна основа відрізка штранга фільтра є по суті перпендикулярною напрямку її довжини. Відрізок 107 штранга фільтра встановлений з нижнього за ходом диму краю курильного виробу 101 та, у цьому варіанті здійснення, відокремлений від аерозолетвірного субстрату 105 проміжком 111. Як вже зазначено вище, у контексті цього винаходу можуть бути застосовані курильні вироби різних видів. Курильний виріб не обов'язково повинен мати форму, зображену на Фіг. 1. Зокрема, курильний виріб не обов'язково повинен мати поздовжній напрямок аерозолетвірного субстрату, загалом перпендикулярний його колоподібній основі. У першому варіанті здійснення, зображеному на Фіг. 1, електронагрівна курильна система 103 включає в себе нагрівач з нагрівальним елементом 113. Нагрівальний елемент є резистивним та нагрівається при пропусканні електричного струму через нагрівальний елемент. 7 UA 106255 C2 5 10 15 20 25 30 35 40 45 50 55 60 У цьому варіанті здійснення нагрівальний елемент 113 виконаний у вигляді кільця шириною w та діаметром h. Як зображено на Фіг. 1, верхній за ходом диму кінець курильного виробу 101 позначений позицією 115, а нижній за ходом диму кінець цього курильного виробу позначений позицією 117. Крім того, верхній за ходом диму край аерозолетвірного субстрату позначений позицією 119, а нижній за ходом диму край цього аерозолетвірного субстрату позначений позицією 121. І насамкінець, верхній за ходом диму край нагрівального елемента позначений позицією 123, а нижній за ходом диму край цього нагрівального елемента позначений позицією 125. В альтернативному варіанті здійснення нагрівач може являти собою внутрішній нагрівач. Внутрішній нагрівач розташований усередині аерозолетвірного субстрату, наприклад, як описано у нашій Європейській патентній заявці № 09252501.3, поданій 29 жовтня 2009 року, яка одночасно перебуває на розгляді та повний зміст якої включений в цей опис шляхом посилання. Цей внутрішній нагрівач може бути виготовлений так, як описано нижче з посиланнями на Фіг. 6-11. В альтернативному варіанті здійснення нагрівач може включати в себе датчик температури, який застосований як внутрішній нагрівач та розташований усередині аерозолетвірного субстрату. Прикладом прийнятного внутрішнього нагрівача є резистивний датчик температури типу PT, який може бути застосований як внутрішній нагрівач. Резистивний датчик температури типу PT може бути виготовлений фірмою Heraeus Sensor Technology, Райнхард-Хераус-Рінг, 23D-63801, Кляйностхайм, Німеччина. Як у випадку внутрішнього, так і випадку зовнішнього нагрівачів нагрівальний елемент 113 простягається вздовж циліндричного відрізка штранга аерозолетвірного субстрату 105 на відстань, яка становить лише частину довжини / цього відрізка штранга. Таким чином ширина w нагрівального елемента 113 є меншою, ніж довжина / відрізка штранга аерозолетвірного субстрату 105. Нагрівальний елемент 113 розташовано ближче до нижнього за ходом диму краю 121 аерозолетвірного субстрату 105. У варіанті здійснення, зображеному на Фіг. 1, нижній за ходом диму край 125 нагрівального елемента 113 знаходиться вище за ходом диму відносно нижнього за ходом диму краю 121 циліндричного відрізка штранга аерозолетвірного субстрату 105. У цьому варіанті здійснення проміжок між нижнім за ходом диму краєм 125 нагрівального елемента 113 та нижнім за ходом диму краєм 121 циліндричного відрізка штранга аерозолетвірного субстрату 105 позначений як d. Також у цьому варіанті здійснення верхній за ходом диму край 123 нагрівального елемента 113 знаходиться нижче за ходом диму відносно верхнього за ходом диму краю 119 циліндричного відрізка штранга аерозолетвірного субстрату 105. У цьому варіанті здійснення проміжок між верхнім за ходом диму краєм 123 нагрівального елемента 113 та верхнім за ходом диму краєм 119 циліндричного відрізка штранга аерозолетвірного субстрату 105 позначений як є. Винахідники виявили, що різні розміри нагрівального елемента 113 та відрізка штранга аерозолетвірного субстрату 105, а також відносне положення нагрівального елемента 113 та відрізка штранга аерозолетвірного субстрату 105 можуть бути відрегульовані з суттєвим покращенням відчуття від куріння. Зокрема, час до першої затяжки може бути зменшений. Тобто може бути зменшений час між активуванням нагрівального елемента та моментом, коли курець зможе зробити першу затяжку з курильного виробу. Також може бути зменшена потужність електричного живлення, потрібна для утворення аерозолю та підтримання утворення аерозолю. Це додатково зводить до мінімуму ймовірність звітрювання аерозолю з верхньої за ходом диму частини аерозолетвірного субстрату. Крім того, може бути зведено до мінімуму утворення конденсату та інших залишків зсередини електронагрівної курильної системи, що зводить до мінімуму необхідність у чищенні. Як вже зазначено, нагрівальний елемент 113 розташовано ближче до нижнього за ходом диму краю аерозолетвірного субстрату 105. Тобто d
