Спосіб одержання пористого металевого тіла
Формула / Реферат
1. Спосіб одержання пористого металевого тіла, при якому
(1) витримують вихідний металевий матеріал у герметизованій посудині при зниженому тиску в інтервалі від 10-1 до 10-6 тор у діапазоні температур на 50-200°С нижче температури плавлення даного металу, щоб дегазувати вихідний металевий матеріал,

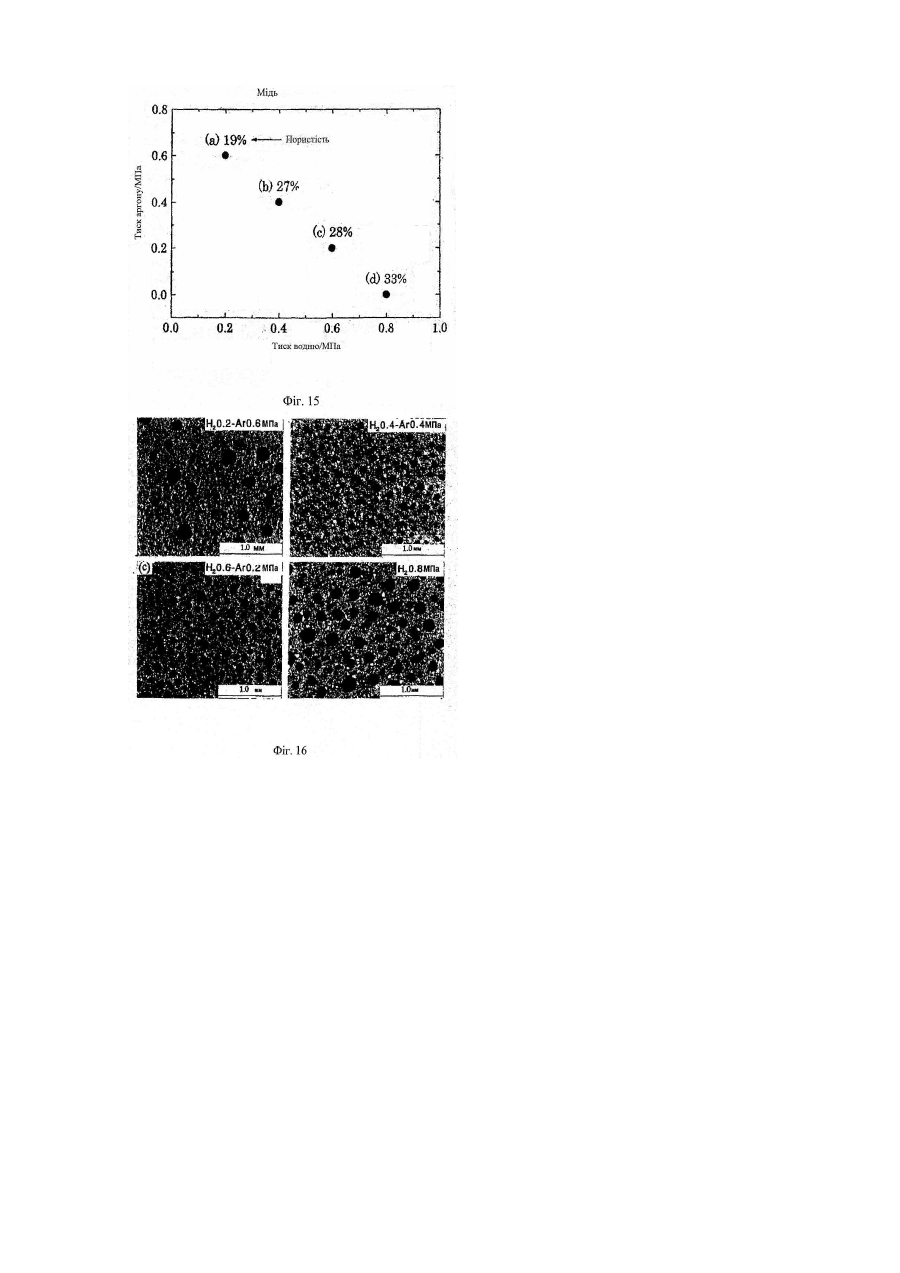

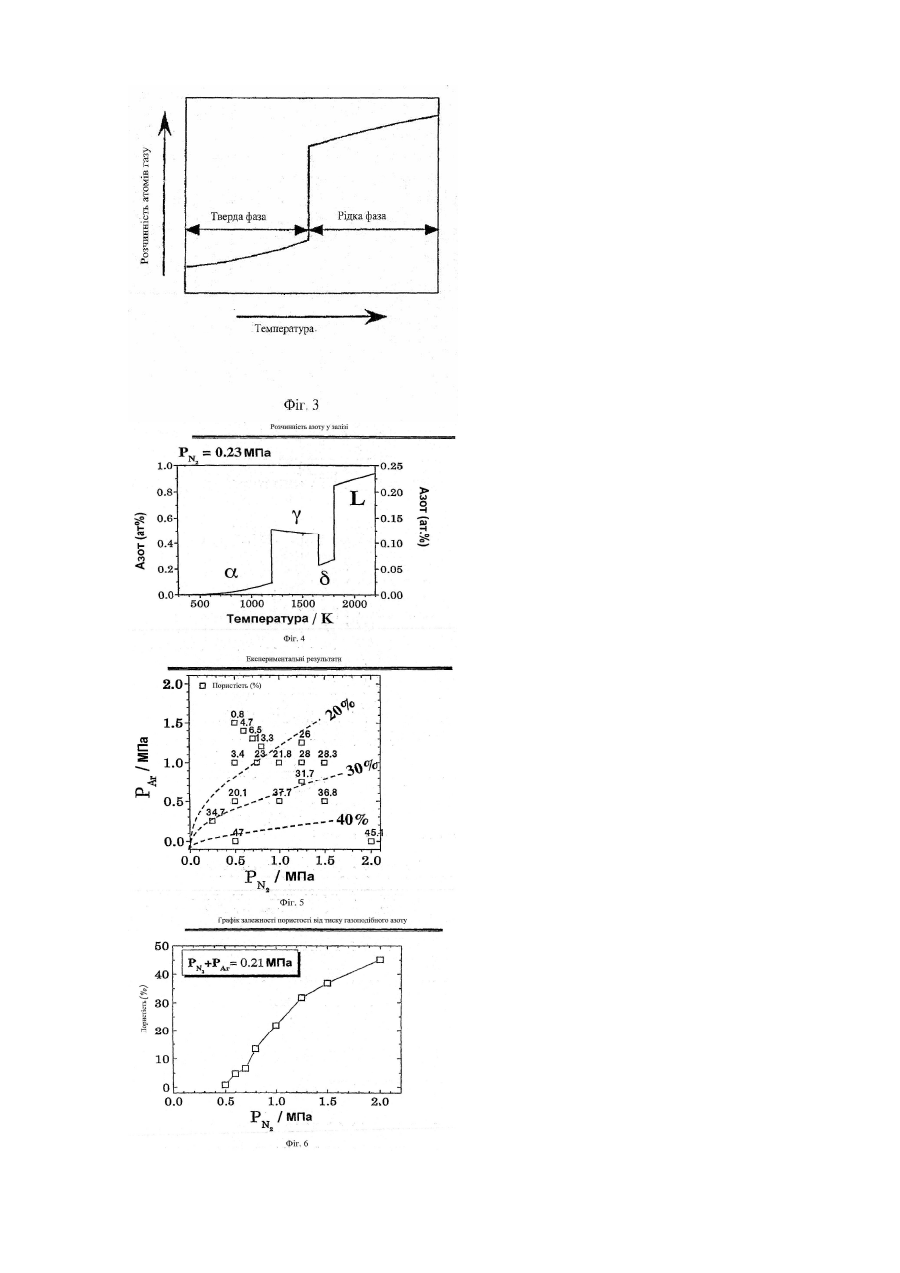

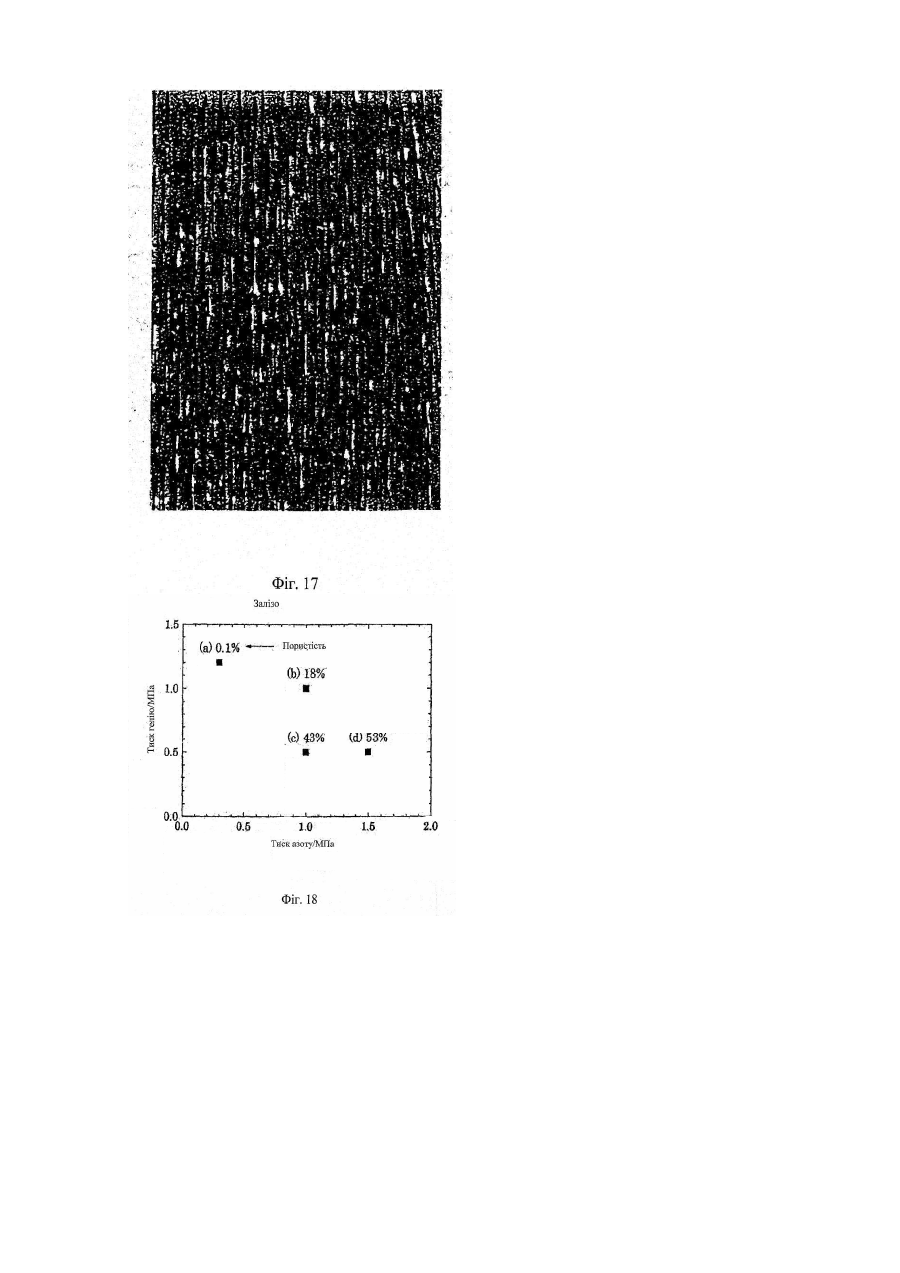

(2) плавлять дегазований вихідний металевий матеріал при підвищеному тиску від 0,1 до 10 МПа, досягнутому шляхом введення щонайменше одного типу газу, вибраного з групи, що включає водень, азот, аргон і гелій, у герметизовану посудину, щоб розчинити газ або суміші газів у розплавленому металі, і

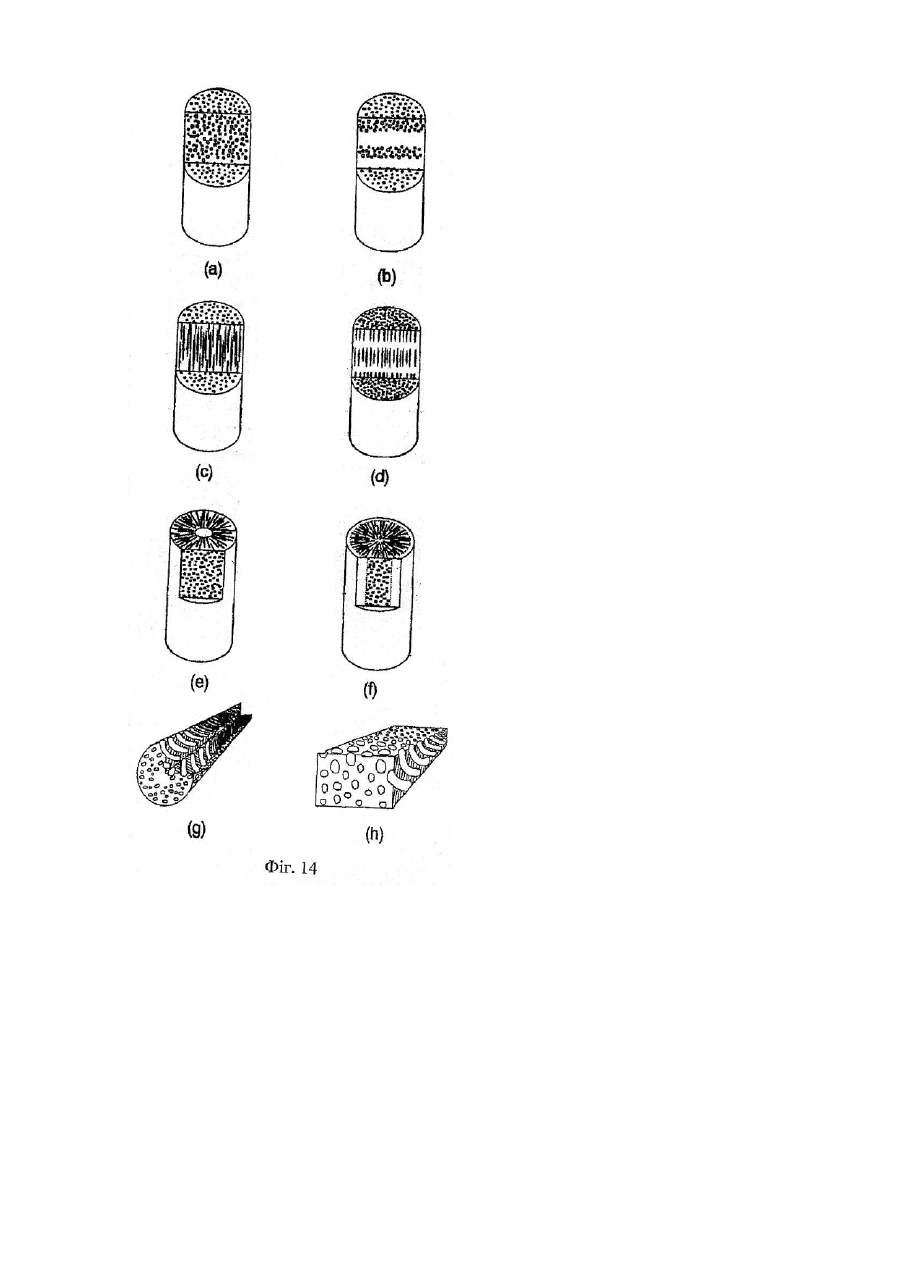

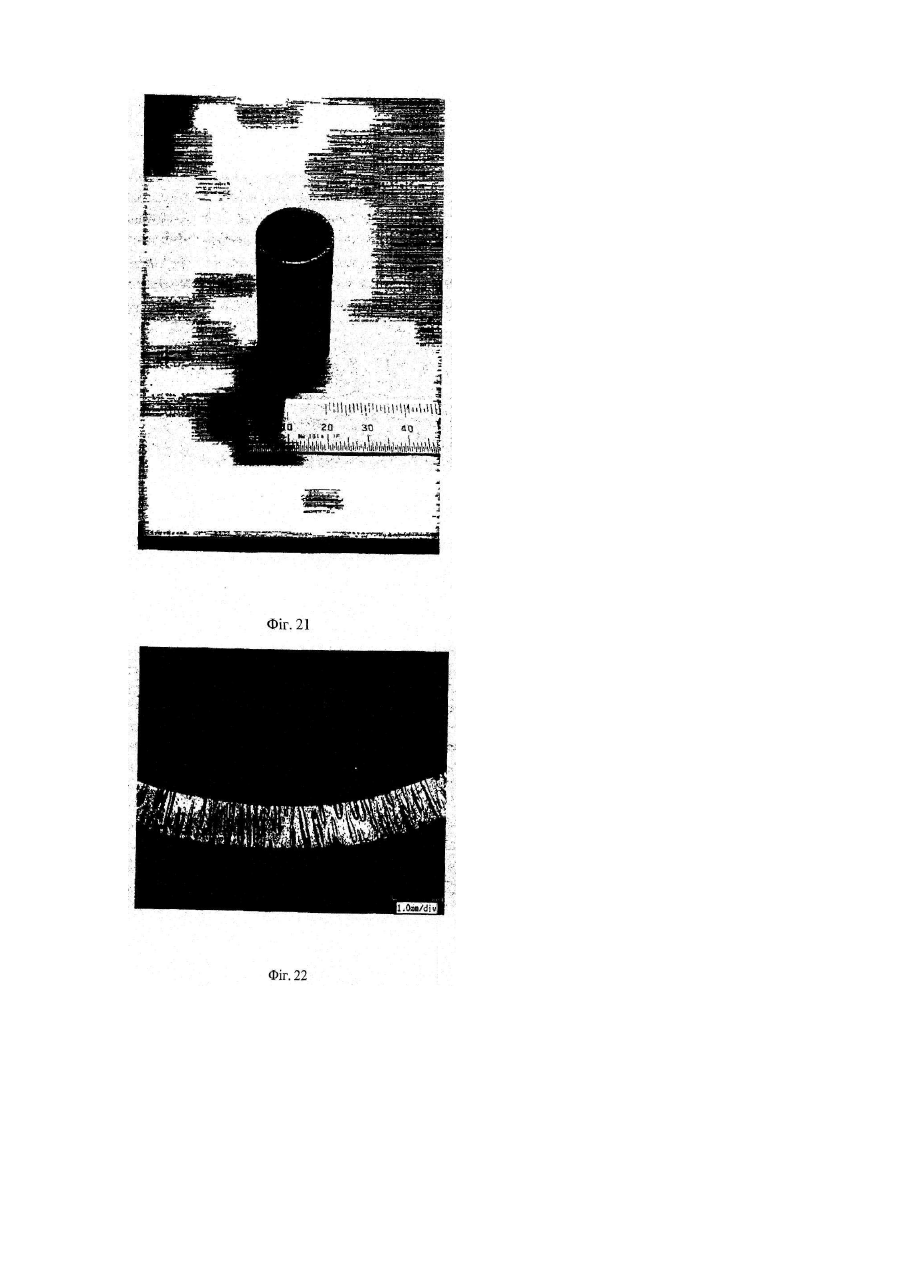

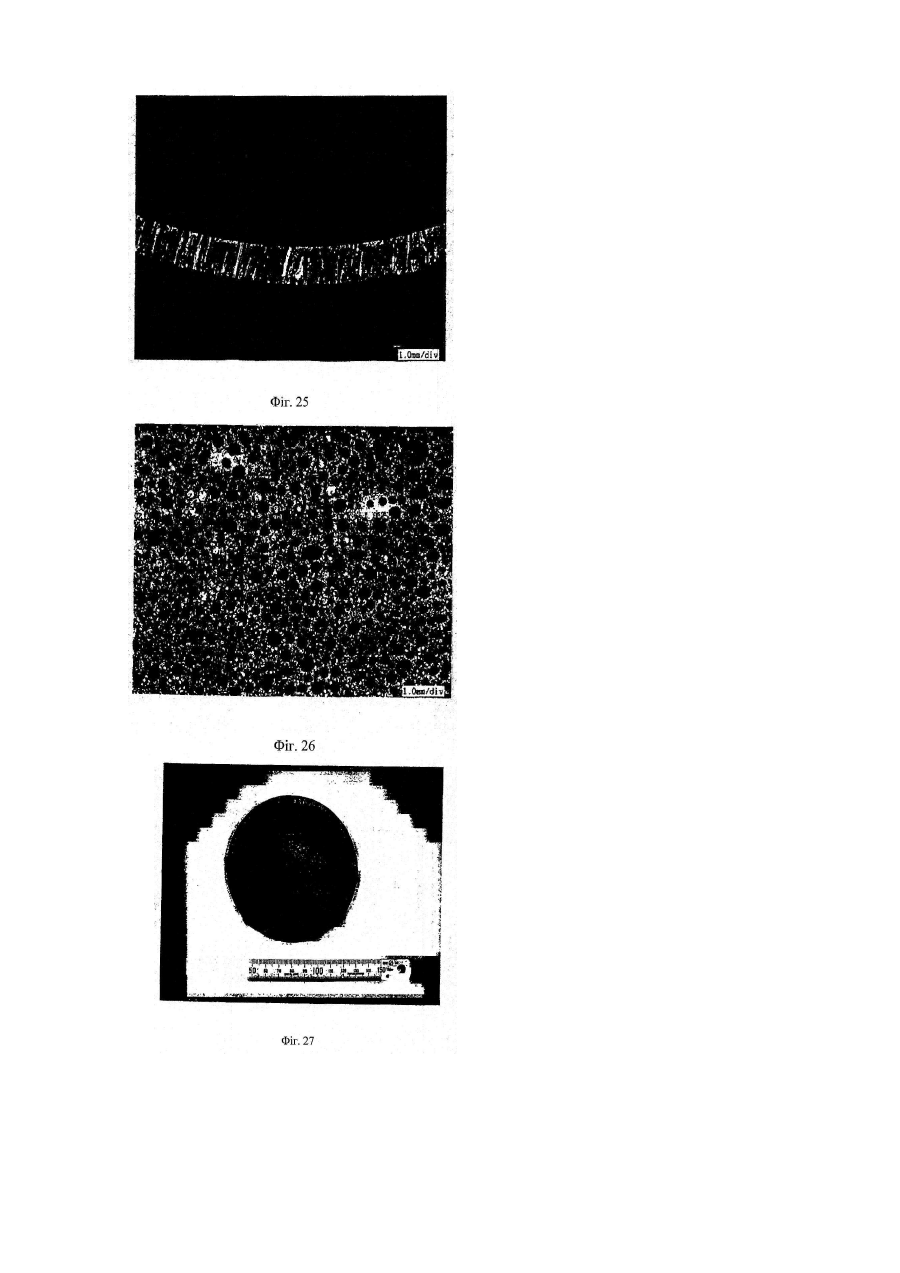

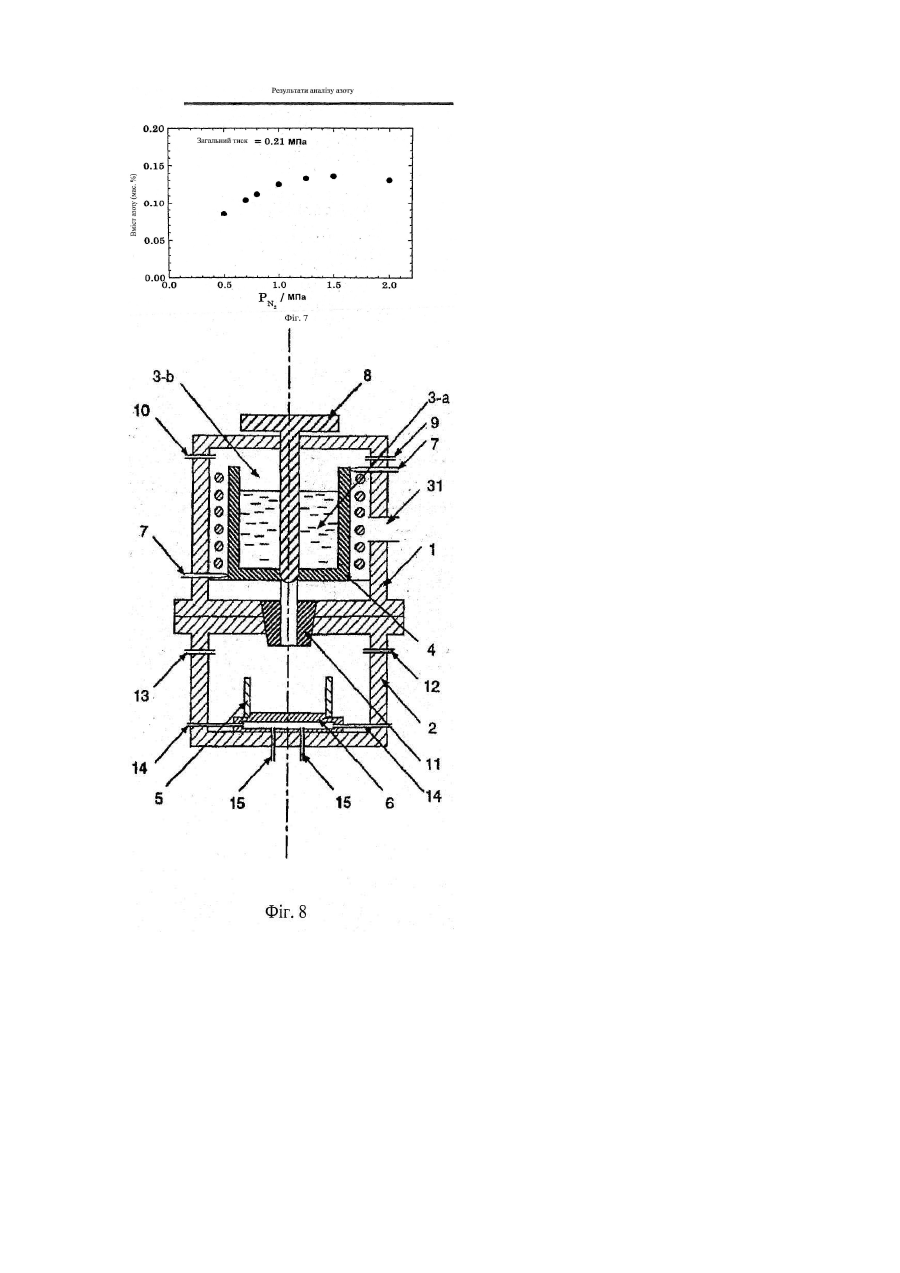

(3) заливають розплавлений метал у розташований в середині герметизованої посудини кристалізатор, забезпечений охолоджуючим пристроєм, регулюючи при цьому тиск газу над розплавленим металом і температуру розплавленого металу, охолоджують і отверджують розплавлений метал у вказаному кристалізаторі для утворення пористого металевого тіла.
2. Спосіб за п. 1, в якому метал вибирають з групи, що включає залізо, мідь, нікель, кобальт, магній, алюміній, титан, хром, вольфрам, марганець, молібден, берилій і сплави, що містять один або декілька з цих металів.
3. Спосіб за п. 1, в якому тиск, що прикладають на етапі (2), складає від 0,2 до 2,5 МПа.

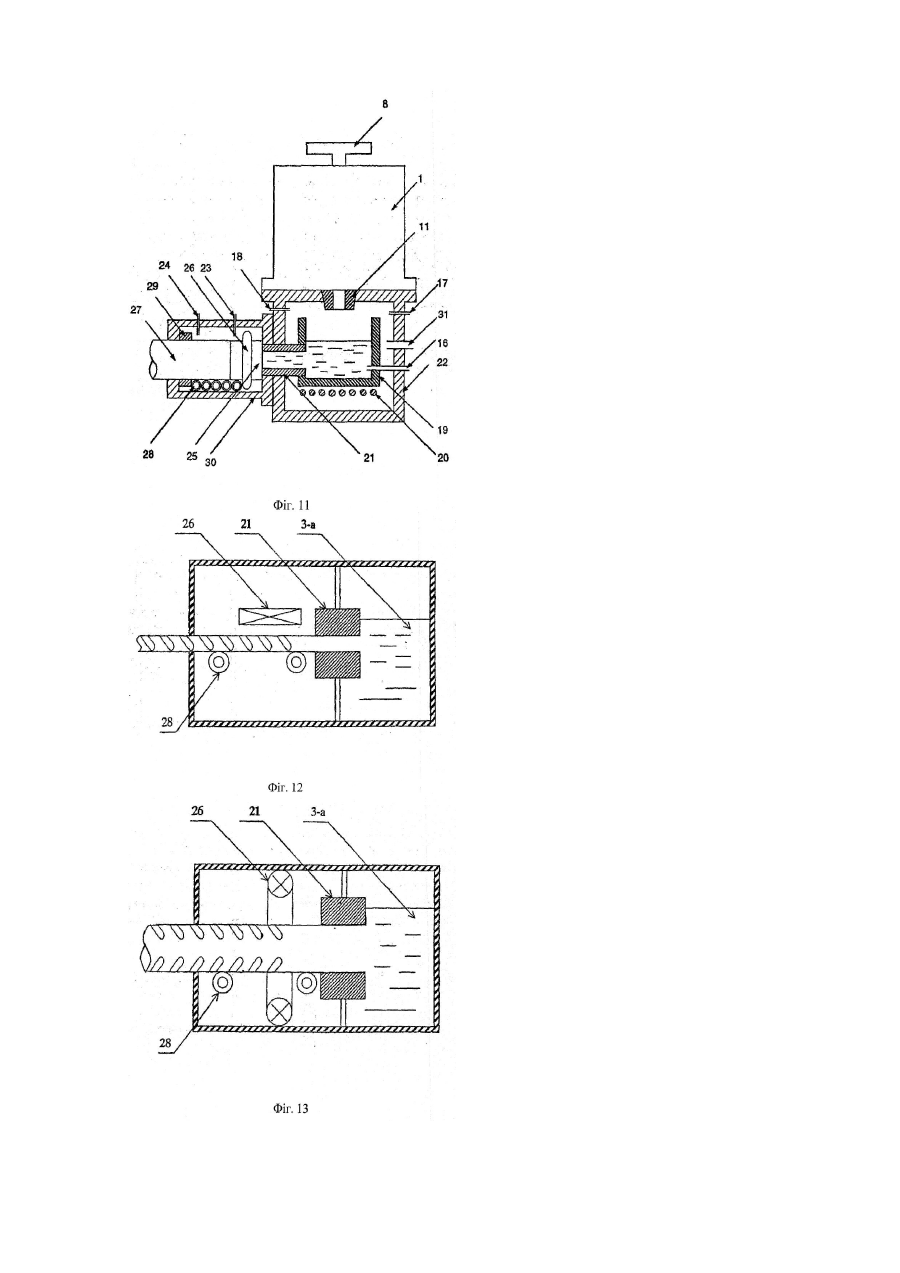

4. Спосіб за п. 1, в якому охолоджування і твердіння розплавленого металу на етапі (3) здійснюють методом безперервного розливання.
Додаткова інформація
Назва патенту англійськоюA production method for a porous metal body
Назва патенту російськоюСпособ получения пористого металлического тела
Автори російськоюNAKAJIMA, Hideo
МПК / Мітки
МПК: C22C 1/08, B22D 17/08, B22D 27/13
Мітки: тіла, спосіб, одержання, металевого, пористого
Код посилання
<a href="https://ua.patents.su/19-72263-sposib-oderzhannya-poristogo-metalevogo-tila.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання пористого металевого тіла</a>
Спосіб одержання металевого дробу
Номер патенту: 58585
Опубліковано: 15.08.2003
Автор: Павлушин Олександр Григорович
Мітки: металевого, спосіб, дробу, одержання
Формула / Реферат:
1. Спосіб одержання металевого дробу, що включає операції механічної обробки вихідного продукту в ударно-відцентровому полі та класифікації, який відрізняється тим, що як вихідний продукт використовують металургійний шлак, при цьому механічну обробку згаданого шлаку ведуть до появи в ньому часток чистого металу в зваженому стані.2. Спосіб одержання металевого дробу за п. 1, який відрізняється тим, що металургійний шлак використовують з...
Сировинна суміш пористого заповнювача для бетону та спосіб його одержання
Номер патенту: 3802
Опубліковано: 27.12.1994
Автори: Сланевський Сергій Ілліч, Мартинов Володимир Іванович
МПК: C04B 14/04, C04B 38/06, C04B 22/06
Мітки: пористого, заповнювача, бетону, сировинна, суміш, спосіб, одержання
Формула / Реферат:
1. Сырьевая смесь пористого запопнителя для бетона, включающая активный кремнеземистый материал, гидроксидщелочно; о металла и воду, отличающаяся тем, что она дополнительно содержит минеральный наполнитель, а в качестве активного кремнеземистого материала - кремнистую породу или кремнеземистый материал техногенного происхождения, или смесь кремнистой породы с кремнеземистым материалом техногенного происхождения в соотношении 1:1 при следующем...
Спосіб одержання пористого заповнювача
Номер патенту: 21430
Опубліковано: 02.12.1997
Автор: Денисович Василь Олексійович
МПК: C04B 14/12
Мітки: одержання, спосіб, пористого, заповнювача
Формула / Реферат:
Способ получения пористого заполнителя на основе глинистого компонента и лигносульфоната, включающий термообработку с выдержкой в режимах сушки, кристаллизации и прокалки, отличающийся тем, что с глинистым компонентом смешивают конечный продукт переработки щелоков от варки древесины сульфитным способом, содержащий лигносульфонат с общей формулой (R–SOзМе)n, ще Me–NH4+, Na+, Ca++, Mg++, в количестве от 0,1 до 12,0% из расчета массы сухих...
Спосіб одержання пористого матеріалу з феромагнітного порошку
Номер патенту: 67658
Опубліковано: 15.06.2004
Автор: Бережинський Яків Зинов'євич
Мітки: одержання, спосіб, феромагнітного, порошку, пористого, матеріалу
Формула / Реферат:
Спосіб одержання пористого матеріалу з феромагнітного порошку, що включає одержання газопорошкової суміші, пропускання газопорошкової суміші через зону дії магнітного поля, наступне вільне осадження порошку з газопорошкової суміші в форму і спікання порошку у формі, який відрізняється тим, що пропускання газопорошкової суміші через зону дії постійного магнітного поля виконують висхідним потоком газопорошкової суміші.
Спосіб одержання порожнистого пористого волокна
Номер патенту: 54122
Опубліковано: 17.02.2003
Автори: Бризгіна Людмила Олександрівна, Романкевич Олег Володимирович
Мітки: спосіб, одержання, пористого, волокна, порожнистого
Формула / Реферат:
Спосіб одержання порожнистого пористого волокна, що включає формування волокна з термопластичного полімеру методом екструзії і селективну екстракцію, який відрізняється тим, що на стадії екструзії додатково вводять другий термопластичний полімер в кількості 50-70 % від маси суміші, при співвідношенні в'язкостей розплавів першого і другого полімерів 0,5:5, а селективну екстракцію другого термопластичного полімеру здійснюють розчинником,...
Попередній патент: Заміщені похідні піразолу з приконденсованими шестичленними гетероциклічними кільцями та лікарський засіб
Наступний патент: Жниварка валкова
Випадковий патент: Спосіб одержання гранульованої амонійної селітри
