Жниварка валкова

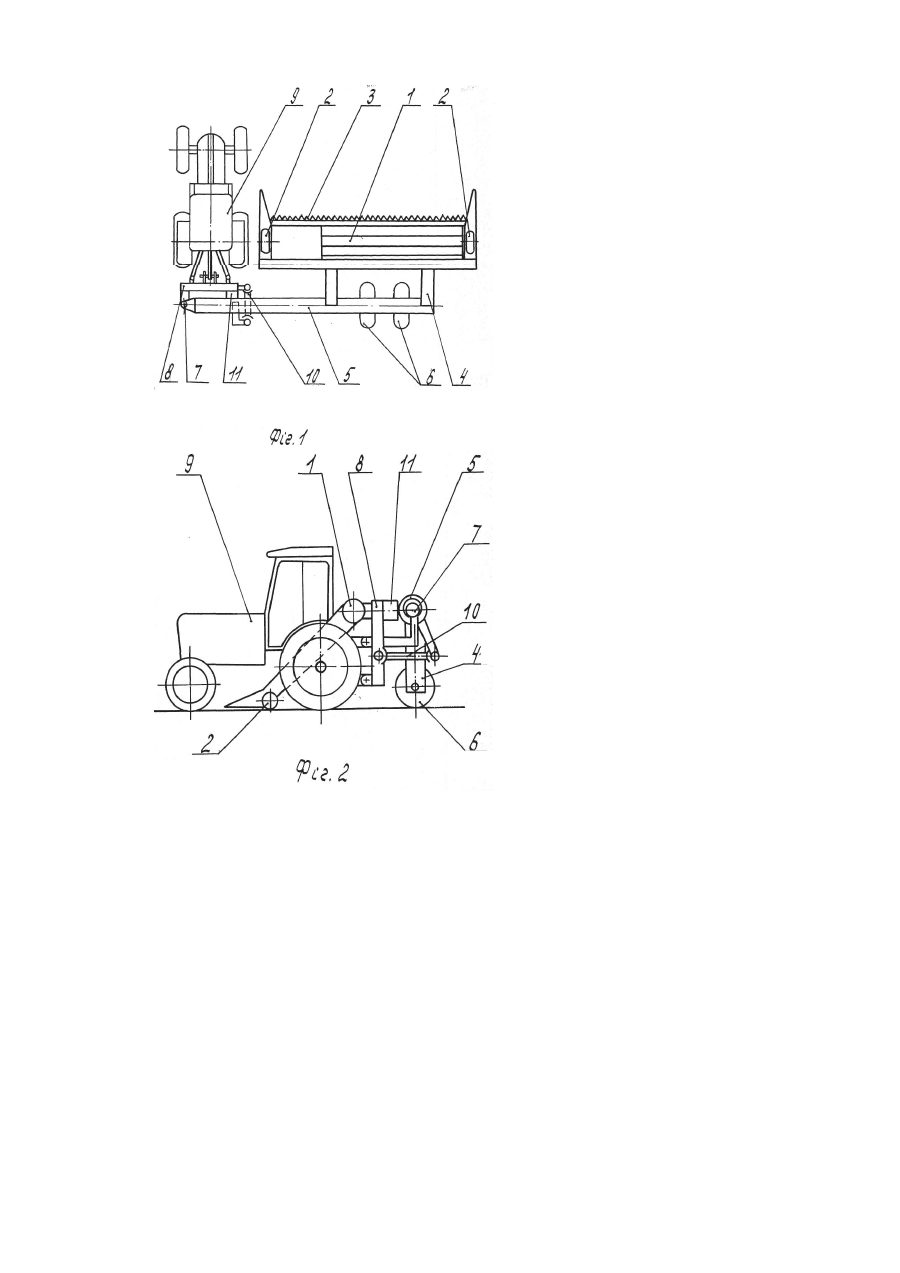

Винахід належить до сільськогосподарського машинобудування, зокрема до валкових жниварок приєднувальних до енергозасобу. Відомі валкові жниварки, асиметрично приєднувальні до енергозасобу, наприклад, жниварка валкова причіпна (а. с. SU 1063311), що складається з платформи, ходової частини і пристосування для з'єднання ходової частини з платформою, яке служить одночасно і для копіювання жниваркою рельєфу поля. Жниварка приєднується до енергозасобу шарнірно тягою. Недоліком відомої конструкції є те, що копіювання платформою можливе тільки при плавному змінюванні рельєфу. При зустрічі платформи з місцевим підвищенням різальний апарат заривається в грунт і відбувається розворот жниварки в горизонтальній площині навколо точки приєднання до енергозасобу, що знижує надійність протікання технологічного процесу і утворює підвищені навантаження на елементи конструкції жниварки, чим знижується її надійність. В основу винаходу поставлено задачу удосконалення конструкції валкової жниварки асиметрично приєднувальної до транспортного засобу, в якій за рахунок зміни механізму з'єднання жниварки з транспортним засобом забезпечується копіювання жнщаркою поверхні поля з місцевими підвищеннями і за рахунок цього підвищується надійність протікання технологічного процесу і знижуються навантаження на елементи конструкції жниварки і, таким чином, підвищується її надійність. Поставлена задача вирішується тим, що в жниварці валковій, що складається з жниварської частини з копіюючими колесами, перехідної рамки, з'єднаної з навісною системою транспортного засобу, і ходової частини, що включає балку з установленими на її одному кінці опорними колесами, а другим кінцем приєднану до перехідної рамки, згідно винаходу, з'єднання балки з перехідною рамкою виконано з сферичного шарніра, розташованого на кінці балки, і шарнірної тяги, розташованої нижче сферичного шарніра і зміщеної вбік розташування опорних коліс, а на перехідній рамці вище точки приєднування шарнірної тяги розташований упор для балки. Завдяки тому, що з'єднання балки з перехідною рамкою виконано з сферичного шарніра, розташованого на кінці балки, і шарнірної тяги, розташованої нижче сферичного шарніра і зміщеної в бік розташування опорних коліс, а на перехідній рамці вище точки приєднування шарнірної тяги розташований упор для балки, при зустрічі жниварки під час руху по полю з місцевим підвищенням грунта відбувається поворот жниварки навколо поздовжньої осі балки і підйом різального апарата вгору. В результаті забезпечується копіювання жниваркою поверхні поля з місцевими підвищеннями і за рахунок цього підвищується надійність протікання технологічного процесу, знижуються навантаження на елементи конструкції жниварки і, таким чином, підвищується її надійність. Винахід пояснюється кресленнями. На фіг. 1 зображено жниварку валкову, вид зверху; фіг. 2 - жниварку валкову, вид збоку зліва. Жниварка валкова складається з жниварської частини 1 з установленими на ній копіюючими колесами 2 і різальним апаратом 3. Жниварська частина 1 з'єднана з ходовою частиною 4, яка складається з балки 5 і опорних коліс 6, розташованих на одному кінці балки 5. На другому кінці балки 5 є сферичний шарнір 7, що з'єднує балку з перехідною рамкою 8, закріпленою на енергозасобі 9. Крім шарніра 7;балка 5 з'єднується з перехідною рамкою 8, шарнірною тягою 10, точка приєднування якої до балки 5 розташована нижче сферичного шарніра 7 і зміщена в бік розташування опарних коліс 6. На перехідній рамці 8 є упор 11 для балки 5. Жниварка працює наступним чином. При русі жниварки по полю різальний апарат 3 за допомогою опорних коліс 6 утримується на необхідній висоті над поверхнею грунта. При зустрічі різального апарата з місцевим підвищенням за рахунок асиметричного розташування жниварки виникає сила, яка намагається розвернути жниварку в горизонтальній площині навколо сферичного шарніра 7. Ця сила сприймається шарнірною тягою 10 і внаслідок того, що точка приєднування шарнірної тяги 10 розташована нижче сферичного шарніра 7 і зміщена в бік розташування опорних коліс 6, розворот жниварки в горизонтальній площині навколо сферичного шарніра 7 спричиняє поворот у сферичному шарнірі 7 навколо поздовжньої осі балки 5. Внаслідок цього різальний апарат 3 платформи 1 підніметься вгору і подолає місцеве підвищення грунта, після чого під дією сили тяжіння жниварка опуститься вниз і розвернеться в горизонтальній площині до упирання балки 5 в упор 11 перехідної рамки 8, займаючи початкове положення. Таким чином забезпечується копіювання жниваркою поверхні поля з місцевими підвищеннями і, за рахунок цього, підвищується надійність протікання технологічного процесу, знижуються навантаження і підвищується її надійність.
