Пристрій і спосіб для витягання вологи, присутньої в атмосфері

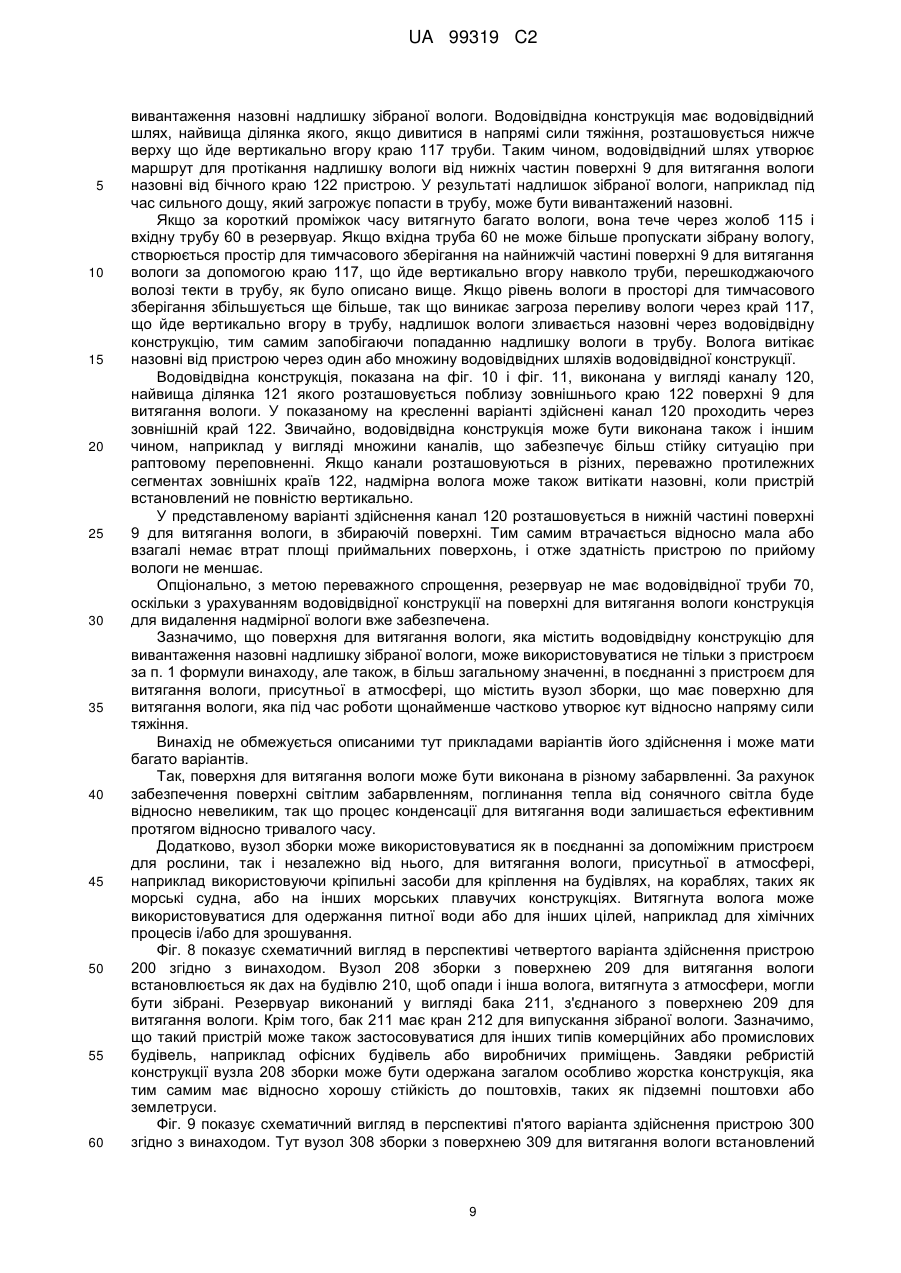

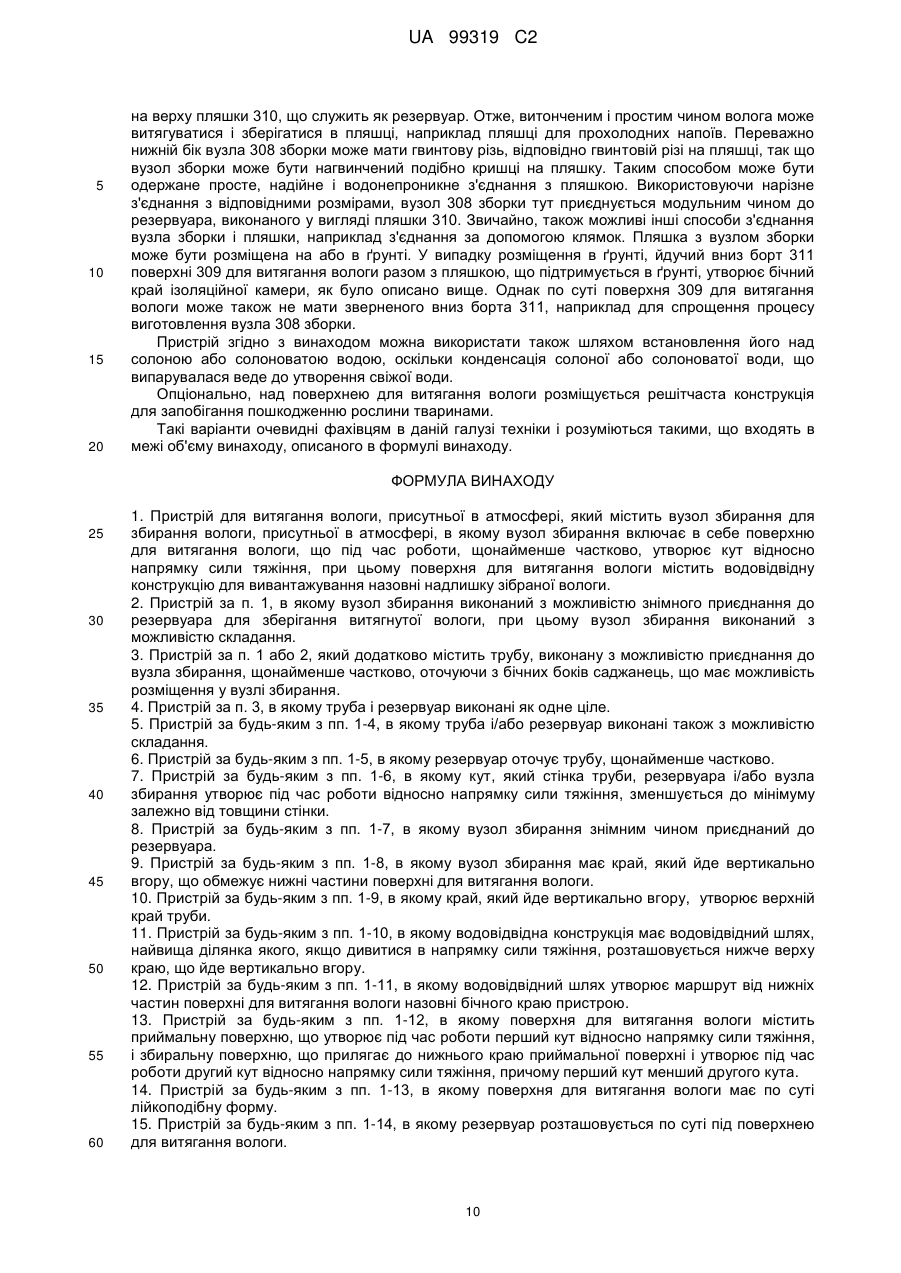

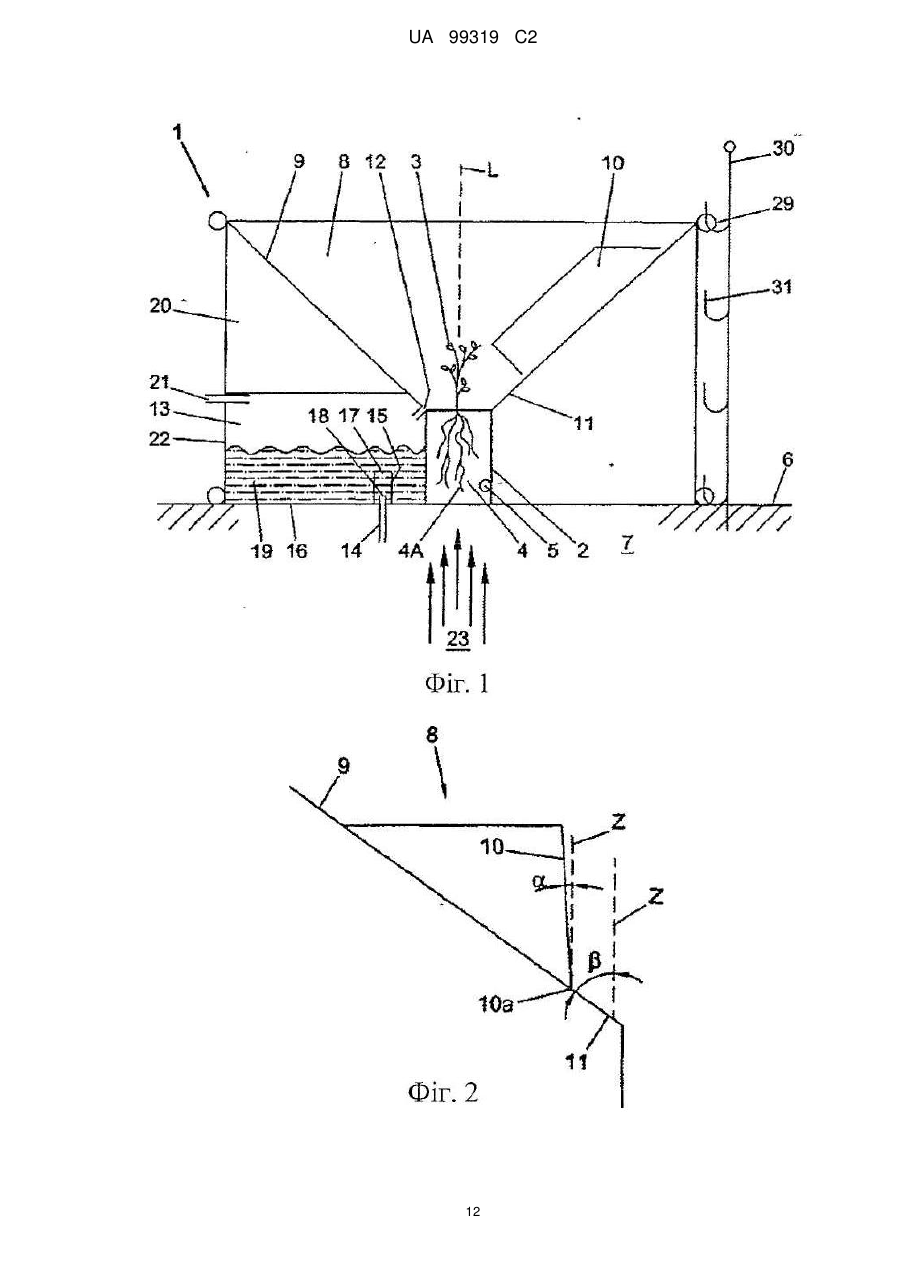

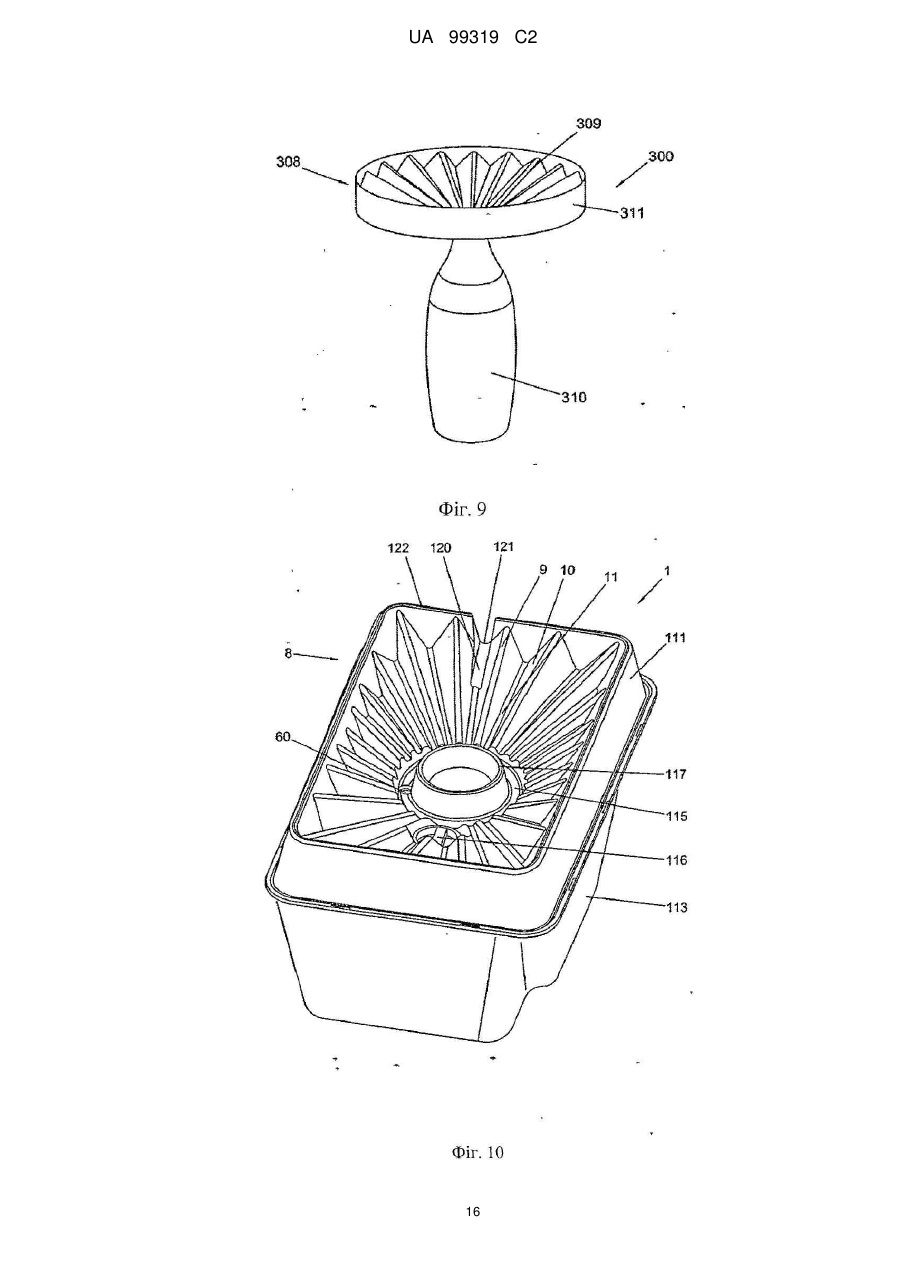

Реферат: Пристрій для витягання вологи, присутньої в атмосфері, який містить вузол збирання з поверхнею для витягання вологи, яка під час роботи щонайменше частково утворює кут відносно напряму сили тяжіння. Крім того, поверхня для витягання вологи містить водовідвідну конструкцію для розвантажування назовні надлишку зібраної вологи. UA 99319 C2 (12) UA 99319 C2 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується пристрою для витягання вологи, присутньої в атмосфері, який містить вузол збирання для збирання вологи, присутньої в атмосфері, причому вузол збирання має поверхню для витягання води, яка під час роботи щонайменше частково утворює кут відносно напряму сили тяжіння. Такий пристрій, наприклад відомий з міжнародної патентної публікації WO 2006/132526 для захисту саджанців під час посадки лісу. Після посадки саджанців часто трапляється їх втрата через нестачу вологи. Це відбувається тому, що саджанець не має або має недостатні кореневі структури, здатні поглинати воду з підґрунтя, в той час як рослина втрачає вологу за рахунок випаровування. Додатково, при викопуванні посадочної лунки порушується капілярність ґрунту, внаслідок чого вода більше не передається з підґрунтя вгору. Зрозуміло, що вказані втрати після посадки саджанців спричиняють за собою необхідність додаткової роботи, наприклад видалення загиблого рослинного матеріалу і посадку нових рослин. Пристрій, описаний в WO 2006/132526, є дуже великим за розміром і, отже, вимагає великих витрат при транспортуванні, зберіганні і розміщенні. Задачею даного винаходу є створення пристрою, описаного у вступному абзаці, який, зберігаючи переваги, усуває відмічені недоліки. Більш конкретно, задачею винаходу є створення пристрою, що займає менший об'єм при транспортуванні, зберіганні і/або розміщенні. З цією метою вузол збирання виконаний з можливістю знімного приєднання до резервуара для зберігання витягнутої вологи, і вузол збирання виконаний з можливістю його складання. За рахунок того, що вузол збирання виконаний з можливістю знімного приєднання до резервуара, і що вузол збирання виконаний з можливістю його складання, може бути одержана значна економія простору, при цьому збирання і/або розбирання залишається відносно простим. У результаті також меншають витрати на транспортування, зберігання і/або розміщення. Таким чином, вузол збирання і резервуар утворюють модулі пристрою, що забезпечують можливість модульного збирання, зберігання і розміщення. Крім того, окремий модуль, наприклад вузол збирання, може бути згодом легко замінений на інший, відповідний в конкретній ситуації примірник. Використовуючи вузол збирання, волога, присутня в атмосфері, наприклад дощ, град і/або сніг, а також водні пари, може бути витягнута відносно просто. Витягнута волога може згодом бути використана для заповнення дефіциту вологи у рослини. Вузол збирання збирає вологу, присутню в атмосфері, в рідкій формі, внаслідок чого волога під дією сили тяжіння тече в нижні частини поверхні для витягання води. Заморожена волога, така як град і/або сніг, також подібним чином переміщується до нижніх частин вузла збирання. Додатково, згідно з винаходом вузол збирання також виконаний з можливістю витягання вологи, присутньої в атмосфері в газоподібному стані, тобто водної пари. При відповідних умовах навколишнього середовища, наприклад якщо температура поверхні для витягання вологи нижча точки роси і досить високу вогкість повітря, водні пари конденсуються на поверхні для витягання води. Водні пари осаджуються на поверхні в формі краплин вологи. Під дією сили тяжіння краплини вологи ковзають вниз. Коли краплини вологи ковзають вниз, їх розмір збільшується внаслідок того, що одержані при конденсації одиничні краплини об'єднуються за допомогою когезії. Оскільки таким способом може бути витягнуто з атмосфери відносно багато вологи, відповідно також відносно багато вологи може бути подано до саджанця для компенсування дефіциту вологи, так що втрати саджанців будуть зменшені. При витяганні присутньої в атмосфері вологи використовуються тільки пасивні конструкції, які при роботі не споживають будь-якої зовнішньої енергії і не містять будь-яких рухомих частин. Зазначимо, що під саджанцем розуміється саджанець на ранній стадії, такій як сільськогосподарська культура, саджанець дерева або чагарнику, а також свіжопророслий рослинний матеріал, насіння або спори. Переважно, верхній бік поверхні для витягання води додатково забезпечений зменшуючим адгезію засобом і/або захисним шаром, наприклад з поліетилентерефталату (ПЕТ) і/або тефлону, і/або шляхом використання невеликих нерівностей і/або шорсткості, можливо в доповнення до, хоча не обмежуючись цим, воскованій плівці, кремнію або компоненту з тефлону або іншій зменшуючій адгезію речовині, так що досягається водо відштовхуючий ефект, при якому взаємна когезія води збільшується і/або адгезія води до поверхні пристрою меншає, так що утворюються краплини більшого розміру. Завдяки цьому, тобто внаслідок збільшення ваги краплин і отже дії сили тяжіння, що збільшилася, а також із-за пропорціонально низької адгезії, як результату утворення краплин більшого розміру, краплинам легше досягнути нижніх частин поверхні для витягання вологи, так що об'єм витягнутої вологи збільшується. 1 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 Переважно, під час роботи кут охоплення поверхні для витягання вологи, звернений від поверхні землі, є максимально можливим, щоб сприяти максимально можливому тепловому випромінюванню в навколишній простір. У результаті температура поверхні для витягання вологи буде знижуватися. Шляхом додаткового забезпечення на нижньому боці поверхні для витягання вологи теплоізоляції, наприклад використовуючи ізоляційний матеріал і/або шляхом створення повітряного прошарку в ізоляційній камері, теплове випромінювання від поверхні для витягання вологи менш швидко компенсується теплом від частин, розташованих під поверхнею для витягання вологи. Тим самим подача тепла до поверхні для витягання вологи обмежується. Інакше кажучи, притік тепла до поверхні для витягання вологи є відносно повільним. У результаті різниця температур між поверхнею для витягання вологи і навколишньою атмосферою може бути встановлена відносно швидко і зберігатися відносно довго, наприклад ясної і/або прохолодної ночі. За рахунок застосування ізоляції, наприклад шляхом запобігання контакту гарячого повітря з поверхнею для витягання вологи, поверхня для витягання вологи зберігає відносно низьку температуру протягом тривалого часу, навіть якщо температура навколишнього повітря збільшується, так що процес конденсації, при якому тепле повітря, яке проходить мимо, охолоджується і відбувається конденсація, підтримується відносно довго, і тим самим відносно довго підтримується процес витягання води. Таким чином, температура поверхні слідує зміні температури навколишньої атмосфери при її охолоджуванні прискореним чином, а при її нагріванні з відставанням. Як тільки тепле повітря вступає в контакт з холодною поверхнею для витягання вологи, воно охолоджується, внаслідок чого досягається точка роси і відбувається конденсація. Краплини, що утворилися, в результаті осаджуються на поверхню для витягання води. Для збереження різниці температур між повітрям і поверхнею протягом максимально можливого часу поверхня для витягання води може також бути забезпечена матеріалом, що має високу питому теплоємність або ж повністю складатися з нього. Оскільки поверхня для витягання вологи вузла збирання орієнтована по суті вгору, вузол втрачає тепло за рахунок випромінювання. У результаті температура поверхні для витягання вологи меншає, так що волога, присутня в атмосфері, конденсується на вузлі збирання, який, тому, має температуру нижче, ніж навколишнє повітря. Цей природний процес, іноді званий виділення, використовується пристроєм згідно з винаходом. Вибір матеріалів і геометричних параметрів, тому, визначається задачею охолоджування поверхні для витягання вологи і збереження її холодною, щоб запобігти нагріванню вказаної поверхні. Додатково винахід стосується способу транспортування, зберігання і/або розміщення пристроїв для витягання вологи, присутньої в атмосфері. Додаткові переважні варіанти здійснення винаходу представлені в залежних пунктах формули винаходу. Нижче слідує докладний опис винаходу на основі зразкових варіантів його здійснення, проілюстрованих на кресленнях. Фіг. 1 - схематичний вигляд поперечного перерізу першого варіанта здійснення пристрою згідно з винаходом. Фіг. 2 - схематичний вигляд поперечного перерізу першого варіанта здійснення поверхні для виготовлення вологи пристрою на фіг. 1. Фіг. 3 - схематичний вигляд поперечного перерізу другого варіанта здійснення поверхні для виготовлення вологи пристрою на фіг. 1. Фіг. 4 - схематичний вигляд поперечного перерізу другого варіанта здійснення пристрою згідно з винаходом. Фіг. 5 - схематичний вигляд в перспективі з місцевим вирізом третього варіанта здійснення пристрою згідно з винаходом. Фіг. 6 - схематичний вигляд поперечного перерізу двох складених пристроїв на фіг. 5. Фіг. 7 - схематичний місцевий вигляд в перспективі поверхні для витягання вологи пристрою на фіг. 5. Фіг. 8 - схематичний вигляд в перспективі четвертого варіанта здійснення пристрою згідно з винаходом. Фіг. 9 - схематичний вигляд в перспективі п'ятого варіанта здійснення пристрою згідно з винаходом. Фіг. 10 - перший схематичний вигляд в перспективі шостого варіанта здійснення пристрою згідно з винаходом. Фіг. 11 - другий схематичний вигляд в перспективі пристрою на фіг. 10. Креслення є тільки схематичною ілюстрацією винаходу і наведені виключно як необмежуючі приклади варіантів його здійснення. 2 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 показаний схематичний вигляд першого варіанта здійснення пристрою 1 для витягання вологи, присутньої в атмосфері, згідно з винаходом. Пристрій 1 містить трубу 2, оточуючу саджанець 3 з бічних боків, так що саджанець 3 щонайменше частково закритий з бічних боків. Труба 2 відкрита зверху і знизу, так що рослина може пускати коріння вниз і може рости вгору. Саджанець 3 вкорінюється в ґрунтовому блоці 4, який розміщується в трубі 2 таким чином, що коренева система 4а рослини 3 оточена трубою 2, при цьому нижній кінець стебла розташовується на рівні нижнього краю поверхні для витягання вологи, що описується пізніше. Таким чином, рослина 3 знаходиться на світлі і має в своєму розпорядженні достатню кількість повітря. Ґрунтовий блок 4 містить речовину, наприклад ґрунт або підґрунтя, і розміщується в отворі труби 2 затиснутим між стінками труби 2. Речовина опціонально може містити сімбіотичні бактерії, яйця тварин, насіння, гриби, спори і/або органічні і/або неорганічні матеріали для забезпечення поживними речовинами рослини 3, так звана підгодівля. Якщо пристрій 1 виготовлений з органічного матеріалу, що піддається розкладанню, підгодівля може бути забезпечена в цьому матеріалі. Для поліпшення стійкості ґрунтовий блок 4 може опціонально бути опущений в трубу 2 ще глибше. Пристрій 1 додатково містить щонайменше одну підкормлюючу оболонку 5 для живлення поживними речовинами саджанця 3. Підкормлююча оболонка 5 переважно розміщується в ґрунтовому блоці 4, оточеному трубою 2, і містить щонайменше одну упаковку, яка розкладається під впливом ерозії і/або діяльності мікробів протягом тривалого періоду часу, наприклад декількох місяців або років. В упаковці (упаковках) знаходиться матеріал, який стимулює зростання рослини 3 і/або поліпшує умови вмісту рослини 3, наприклад поживні речовини і/або симбіотичні бактерії. За рахунок використання упаковок з різними періодами розкладання, присутні в них речовини стають доступні рослині 3 дозованим чином, так що протягом відносно тривалого терміну підкормлюючі речовини можуть автономно подаватися до рослини 3. Так підкормлююча оболонка може мати декілька шарів з різним періодом розкладання. Однак фахівцям в даній галузі зрозуміло, що замість підкормлюючої оболонки 5 можуть використовуватися також інші засоби для постачання рослини поживними речовинами, наприклад описані вище матеріали в ґрунтовому блоці 4. Труба 2 розташовується на поверхні 6 підґрунтя 7. Переважно підґрунтя 7 не повинне попередньо оброблятися або повинне бути тільки трохи обчищене, щоб капіляри 23 підґрунтя 7 не були зруйновані. Це запобігає виникненню небажаного випаровування вологи, присутньої в підґрунті 7. Додатково це сприяє постійній подачі збереженої в підґрунті вологи вгору за допомогою незруйнованих капілярів. Крім того, в цьому випадку буде менша ерозія. Додатково, описаний вище спосіб позбавляє від трудомістких операцій, таких як, наприклад викопування посадочної ямки в підґрунті. Після того як труба 2 була встановлена, саджанець 3 вкорінюється в підґрунті 7 і безпосередньо вступає в контакт з капілярною вологою 23, так що до рослини напряму подається щоденний постійний об'єм вологи як з підґрунтя 7, так з труби 2. Крім того, підґрунтя 7 може бути попередньо оброблене таким чином, щоб коренева система рослини могла бути введена в підґрунтя 7. Це може збільшити імовірність успішного вкорінення рослини 3, якщо є достатня кількість вологи, і при цьому все ще можна забезпечити більш низькі втрати рослин. Пристрій 1 додатково містить по суті воронкоподібний вузол 8 зборки з поверхнею 9 для витягання вологи, що містить приймальну і збираючу поверхні 10, 11, які будуть описані більш детально при розгляді фіг. 2 і фіг. 3. Вузол зборки виконаний з можливістю прийому вологи, присутньої в атмосфері. Для забезпечення цього вузол зборка містить поверхню 9 для витягання вологи, що підтримується вузлом зборки. Поверхня 9 для витягання вологи, наприклад утворена з поліпропілену або інших пластик, і має зменшуючий адгезію захисний шар і/або виготовлена з водовідштовхуючого матеріалу, або ж зазнає хімічної і/або механічної обробки, так що поверхня є водовідштовхуючою для запобігання адгезії краплин води до поверхні 9 і сприяє взаємної когезії між краплинами води. Таким чином, поверхня для витягання води може бути виконана таким чином, щоб щонайменше частково бути водовідштовхуючою, наприклад шляхом придання поверхні шорсткості. За рахунок придання поверхні шорсткості нанометрових розмірів, зона контакту з лежачими на ній краплинами води буде відносно невеликою, так що сили адгезії будуть також відносно невеликими. Внаслідок краплини води можуть переміщуватися відносно легко під дією сили тяжіння. Процес придання шорсткості може, наприклад включати в себе лазерну обробку і/або труєння. Додатково, поверхня для витягання вологи може містити верхній шар з кремнію, щоб одержати ще більшу водовідштовхуючу дію. Завдяки використанню воскоподібних речовин, краплини води можуть ковзати вниз навіть тоді, коли поверхня орієнтована практично перпендикулярно напряму сили тяжіння, і збиратися в резервуарі, що описується пізніше. 3 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 60 Збираючі поверхні 11 відкриваються всі, тільки частково або не відкриваються всередину труби 2, так що витягнута волога з атмосфери, наприклад дощова вода і водний конденсат, може по можливості напряму сприятливо впливати на саджанець 3. Додатково, поверхня 9 для витягання вологи має отвори 12, що служать як точки входу для забезпечення можливості проходження вологи на поверхні 9 для витягання вологи в резервуар 13, розташований під вузлом зборки, щоб витягнута волога могла бути збережена. За рахунок розташування резервуара по суті під поверхнею для витягання вологи, витягнута вода може залишатися відносно холодною, що запобігає небажаному випаровуванню. Крім того, таким способом одержують відносно- стійку конструкцію, яка перекидається менш легко у випадку, наприклад повітряних вихорів. Саджанець тим самим краще захищений від зовнішніх впливів. Резервуар 13 спирається на поверхню 6 підґрунтя 7, щоб забезпечити стійке положення пристрою 1. Додатково, завдяки тому, що місце розміщення саджанця закрите пристроєм 1, запобігається зростання рослинного матеріалу в безпосередній близькості від саджанця, так що на саджанець 3 здійснюють сприятливий вплив максимально можливе світло і максимально можлива кількість поживних речовин в підґрунті 7. Крім того, наявність резервуара 13 обмежує випаровування вологи з підґрунтя навколо саджанця 3. В показаному на кресленні резервуарі 13 вже є деякий об'єм вологи 19. Резервуар 13 має засоби для зрошування, виконані у вигляді однієї або множини точок зрошування для доставки вологи, що знаходиться в резервуарі 13, до підґрунтя, що знаходиться під ним 7. Точка зрошування, показана на кресленні, виконана у вигляді порожнистої голки 14, що служить як крапельниця. За допомогою порожнистої голки 14 волога, що знаходиться в резервуарі 13, може бути введена в підґрунтя 7 дозованим чином, так що здійснюється безперервна подача свіжої води. Також, резервуар 13 з точкою зрошування забезпечує можливість доставки відносно великих об'ємів дощової води, що збирається при цьому за відносно короткий час, до підґрунтя 7 протягом відносно тривалого часу. Порожниста голка 14 додатково служить як кріпильний елемент для додаткового збільшення стійкості пристрою 1. Звичайно, точка зрошування може мати інший варіант виконання, наприклад у вигляді отвору в дні 16 резервуара 13, або у вигляді однієї або множини капілярних ниток. Капілярна нитка може, наприклад містити бавовну і/або волокна. Опціонально, дозування потоку вологи, що подається в підґрунтя 7, може встановлюватися за допомогою регулюючих засобів. Регулюючі засоби містять, наприклад проникну плівку або мембрану, розміщену в каналі порожнистої голки 14. Якщо використовується капілярна нитка, можуть застосовуватися стискаючі засоби, наприклад поворотний механізм. Регулюючі засоби також можуть містити рухомі закриваючі засоби. Додатково, капіляри можуть пройти крізь отвір в стінці резервуара, причому довжина виступаючої частини змінюється для завдання витрати вологи. Регулюючі засоби також можуть містити один або множину елементів конусної форми, які можуть частково або повністю перекривати відповідні отвори в дні резервуара. Таким чином, є можливість завдання потоку вологи, що подається. Резервуар 13 містить випускний канал 15, також званий водовідвідна труба, перший кінець 17 якої під час роботи розташовується над дном 16 резервуара, а другий кінець 18 приєднується до точки зрошування, в представленому варіанті здійснення - порожнистій голці 14. За рахунок використання водовідвідної труби 15 забезпечується, що тверді частинки у волозі, що зберігається 19, такі як бруд і/або пил, які розташовуються на дні 16 резервуара 13 до рівня першого кінця 17 випускної труби 15, не попадають в підґрунтя 7 через точки зрошування. Тим самим запобігається засмічення точок зрошування. Водовідвідна труба 15 таким чином функціонує як простий фільтр проти осадження твердих частинок у волозі, що зберігається 19. Регулюючі засоби можуть, наприклад також містити проникну плівку, капілярну нитку або мембрану, які розміщуються в каналі порожнистої голки 14. Додатково, резервуар 13 має водовідвідний отвір 21 в трубі 22 резервуара 13, щоб надмірна волога могла легко витікати. Водовідвідний отвір 21 розташовується безпосередньо над рівнем отвору 12. Під поверхнею 9 для витягання вологи розташовується теплоізоляційний матеріал 20, щоб різниця температур між поверхнею 9 для витягання вологи і навколишньою атмосферою зберігалася протягом максимально можливого часу, для сприяння процесу витягання вологи. Нижній бік ізоляційного матеріалу 20 може бути як горизонтальним, так і опуклим або угнутим, опукла форма запобігає випаровуванню вологи, що зберігається в резервуарі 13. Додатково, на зовнішньому боці пристрою 1 є вушки 29. Через вушки 29 може пройти анкерний стрижень 30 для кріплення пристрою до підґрунтя 7. Опціонально, стрижень може мати розташований на різних відстанях крюк 31, виконаний з можливістю зачеплення з вушком 4 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрою. Таким чином, стрижень може підтримувати пристрій на бажаній висоті. Також може бути встановлена орієнтація пристрою, так що пристрій може бути розташований по суті горизонтально над похилим підґрунтям. Переважно вушки рівномірно розподілені по периметру пристрою, наприклад з кроком 90°. Стрижень додатково опціонально забезпечений кронштейнами, що йдуть по суті убік, так що може бути забезпечена стійкість стрижня в бічних напрямах відносно поверхні 6 підґрунтя 7. Поверхня 9 для витягання вологи утворює вузол 8 зборки для витягання вологи, присутньої в атмосфері. Під час роботи пристрою 1 поверхня 9 для витягання вологи утворює кут відносно напряму дії сили тяжіння. Згідно з аспектом даного винаходу вузол 8 зборки модульним чином з'єднується з резервуаром 13. Додатково, вузол 8 зборки є доладним. Оскільки вузол зборки може тягнутися в бічних напрямах далі, ніж труба пристрою, ефективна поверхня для витягання вологи збільшується. У результаті для саджанця збирається більше води, ніж та кількість осадженої вологи, яка могла б бути зібрана тільки внутрішньою поверхнею труби. Завдяки витяганню вологи з атмосфери за допомогою конденсації стає можливим засівати також і відносно сухі і/або кам'янисті зони. Ґрунти, що містять сіль або солонувату воду, також доступні для посадки рослин, оскільки через збільшений об'єм зібраної вологи в підґрунті можуть бути сформовані ділянки зі свіжою водою. Додатково, рослини і дерева можуть бути висаджені на більш ранній стадії, оскільки вони будуть краще захищені і забезпечені кращим обслуговуванням за допомогою пристрою згідно з винаходом, ніж у випадку відомого пристрою. Зрозуміло, що це дає перевагу, що полягає в тому, що для одержання більш молодих саджанців потрібні менші витрати. Додатково; будуть нижче транспортні витрати. Як результат постійної подачі води, саджанець може бути вирощений прямо на ґрунті, тобто немає необхідності викопувати посадочну лунку. Тим самим капіляри в ґрунті не руйнуються, а рослини можуть висаджуватися також і на кам'янистих ґрунтах. Додатково зазначимо, що труба оточує саджанець з бічних боків щонайменше частково. Звичайно, також можливо, щоб труба була закрита по всьому колу, так що труба оточує рослину повністю. Однак також можливо залишити отвір або відкриту щілину, наприклад для забезпечення можливості розміщення в трубі паростка рослини вже після того, як пристрій був встановлений на підґрунті. Переважно рослина розміщується таким чином, що труба щонайменше частково оточує вже існуючу кореневу систему або ту кореневу систему, яка буде формуватися. Стебло, гілки і/або листя розташовуються по суті над верхнім краєм труби, так що рослині доступний достатній потік омиваючого його повітря. Звичайно, також можливе інше розміщення саджанця, наприклад коли листя щонайменше частково розташовуються нижче верхнього краю труби, щоб одержати кращий механічний захист саджанця. Пристрій згідно з винаходом таким чином забезпечує не тільки захист від зовнішніх фізичних впливів, але також підтримку рослини і стимулювання зростання саджанця. За рахунок того, що поверхня для витягання вологи має по суті лункоподібну конструкцію, витягнута волога може легко прямувати всередину труби, щоб волога здійснювала сприятливий вплив на рослину. Додатково, рослина може одержувати відносно багато денного світла і/або сонячного світла і/або відносно велику вентиляцію, так що запобігається зростання грибків, і на процеси асиміляції і/або вентиляцію виявляється мінімальний вплив. Однак поверхня витягання вологи може мати іншу конструкцію, наприклад у вигляді усіченого конуса, що має більший діаметр на нижньому боці. Витягнута волога може при цьому збиратися на його краях. Фіг. 2 і фіг. 3 показують схематичний вигляд збоку першого і другого варіантів здійснення, відповідно, вузла 8 зборки пристрою 1, що служить як допоміжний пристрій для рослини. Вузол 8 в зборці має поверхню 9 для витягання води, яка орієнтована по суті вгору для витягання вологи, присутньої в атмосфері. Поверхня 9 для витягання вологи містить щонайменше одну приймальну поверхню 10 і щонайменше одну збираючу поверхню 11 для держання і збирання вологи, відповідно. Приймальна поверхня 10 утворює перший кут  відносно напряму Z сили тяжіння. Збираюча поверхня 11 утворює другий кут  відносно напряму Z сили тяжіння. Перший кут  менше другого кута , так що по суті краплини на приймальній поверхні 10 ковзають вниз швидше, ніж краплини на збираючій поверхні 11. Оскільки збираюча поверхня 11 приєднана до нижнього краю 10а, відносно багато краплин будуть мати намір поблизу збираючої поверхні 11 і формувати великі краплини внаслідок когезивних сил. Великі краплини зазнають впливу відносно менших адгезивних сил від поверхні 9 для витягання вологи, так що другий кут , який більше першого кута , є досить крутим, щоб примусити краплини ковзати вниз вздовж складальної поверхні 11 в трубу 2 або в отвір 12 в резервуарі 13. За рахунок придання поверхні 9 для витягання вологи особливих водовідштовхуючих властивостей, як було описано вище, також можливо одержати ефективний пристрій для 5 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 60 витягання вологи, присутньої в атмосфері, в якому поверхня 9 для витягання вологи містить тільки поверхні, орієнтовані під одним попередньо заданим кутом відносно напряму сили тяжіння. Зазначимо, що поверхня для витягання вологи з поверхнями, які орієнтовані тільки під одним попередньо заданим кутом відносно напряму сили тяжіння, може використовуватися не тільки з пристроєм за п. 1 формули винаходу, але також в більш загальному значенні разом з пристроєм для витягання вологи, присутньої в атмосфері, що містить вузол зборки з поверхнею для витягання вологи, яка під час роботи щонайменше частково утворює кут відносно напряму сили тяжіння, при цьому поверхня для витягання вологи має водовідштовхуючу конструкцію. Краплини води на приймальній поверхні 10 утворяться шляхом прийому опадів і/або краплин води, одержаних з атмосфери, за допомогою процесу витягання вологи, наприклад випадання роси і/або конденсації, причому приймальна поверхня 10 функціонує як поверхня конденсації. Тверді опади приймаються і збираються таким же чином, що і рідкі опади. Опціонально, пристрій 1 може використовуватися багато разів. Однак також можливо виготовити пристрій 1 з матеріалу, що піддається розкладанню (біологічному), такого як біополімери, так що час демонтажу скорочується, або він зовсім не потрібен. У останньому випадку пристрій 1 може переважно мати щонайменше одну підкормочну оболонку 5. Додатково, пристрій може отже служити як компост і/або містити сприяючі зростанню рослини засобу. Переважно, пристрій має непрозору, не пропускаючу світло конструкцію, так що запобігається утворення бур'янів всередині пристрою. Фіг. 4 показує схематичний вигляд поперечного перерізу другого варіанта здійснення пристрою 1 згідно з винаходом. Другий варіант здійснення має по суті ідентичну конструкцію, що і перший варіант здійснення, описаний з посиланням на фіг. 1-3. Нат фіг. 4 резервуар 13 містить вхідну трубу 60, яка на першому кінці 61 зсередини приєднана до отвору 12 в поверхні 9 для витягання вологи. За рахунок застосування такої вхідної труби 60 втрати вологи, що знаходяться в резервуарі 13, через випаровування значно меншають. Це пояснюється тим, що об'єм вологи, яка може випаровуватися, загалом збільшується при збільшенні розміру поверхні рідини, пов'язаної через газоподібне середовище з отвором 12. Отже, об'єм рідини, що втрачається через випаровування, меншає відповідним чином, коли поверхня рідини, пов'язаної через газоподібне середовище з отвором 12, меншає. Оскільки поверхня рідини у вхідній трубі 60 набагато менша іншої поверхні рідини в резервуарі 13, випаровування через отвір 12 відповідним чином менше, і в результаті менші і втрати вологи за рахунок випаровування з резервуара 13. Таким чином, рідина у вхідній трубі 60 утворює бар'єр для випаровування вологи з іншої частини поверхні рідини в резервуарі 13. Оскільки вхідна труба 60 йде своїм другим кінцем 62 в позицію безпосередньо над дном 16 резервуара 13, вхідна труба 60 функціонує, навіть якщо тільки невелика кількість вологи знаходиться в резервуарі, тому що другий кінець 62 труби 60 все ще розташовується при цьому нижче поверхні рідини. Переважно, вхідна труба 60 вужчає в напрямі першого кінця 61, так що засмічення в нижній частині вхідної труби успішно запобігається. Додатково, резервуар 13 містить водовідвідну трубу 70, аналогічним чином приєднану до краю випускного отвору 21 на першому кінці 71 і що йде в позицію безпосередньо над дном 16 резервуара 13 на другому кінці 72, так що випаровування вологи через випускний отвір 21 запобігається. Щоб запобігти засміченню водовідвідної труби 70, вона може бути виконана таким чином, щоб вужчати в напрямі першого кінця 71, як і у випадку вхідної труби 60. У другому варіанті здійснення пристрою згідно з винаходом, як показано на фіг. 4, вузол 8 зборки також модульним чином з'єднаний з резервуаром 13, і вузол 8 зборки має доладну конструкцію. Фіг. 5 показує схематичний вигляд в перспективі з місцевим вирізом третього варіанта здійснення пристрою згідно з винаходом. Пристрій 1 містить вузол 8 зборки з поверхнею 9 для витягання вологи, яка під час роботи щонайменше частково утворює кут відносно напряму сили тяжіння. Додатково, вузол 8 зборки виконаний з можливістю модульного з'єднання з резервуаром 13. Поверхня 9 для витягання вологи, як і в першому і другому варіантах здійснення, містить приймальну поверхню 10 і збираючу поверхню 11. Додатково, пристрій 1 містить трубу 2, яка може щонайменше частково оточувати саджанець. Труба 2 і резервуар 13 виконані за одне ціле, тим самим зменшуючи кількість необхідних компонентів для збирання пристрою 1. Об'єднана труба і резервуар виконані з 6 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливістю приєднання як модуль до вузла зборки. Переважно, труба і резервуар з одного боку і вузол зборки з іншою з'єднуються один з одним вологонепроникним і/або повітронепроникним чином, так що відсутні втрати вологи. Додатково, модулі переважно виконані з можливістю їх від'єднувати, так що пристрій може бути легко демонтований. Крім того, з'єднання між модулями переважно забезпечує мінімальний теплообмін. Тим самим поверхня для витягання вологи може зберігатися холодною. Вузол 8 зборки, труба 2 і/або резервуар можуть бути виготовлені, наприклад з пластик. Для цього переважно використовується метод інжекційного формування або порівнянні методи виготовлення. Більш переважно, об'єднані труба і резервуар виконані також у вигляді складаної конструкції, так що модулі можуть в компактній формі зберігатися, транспортуватися і розміщуватися, наприклад в кількості декількох десятків або сотень. Також і тоді, коли труба і резервуар виконуються у вигляді окремих компонентів, труба і/або резервуар можуть мати доладну конструкцію. Фіг. 6 показує схематичний вигляд поперечного перерізу двох складених пристроїв, показаних на фіг. 5. Тут два резервуари, кожний виконаний за одне ціле з трубою, представлені в складеній формі, а також два вузли зборки представлені в складеній формі. Переважно, кут, що утворюється під час роботи між стінкою труби, резервуара і/або вузла зборки і напрямом сили тяжіння, може бути зменшений до мінімуму в залежності від товщини стінки. Тобто при зменшенні товщини стінки повинен вибиратися менший кут. Таким способом забезпечується можливість компактного зберігання модулів пристрою, при цьому резервуар може мати максимально можливий об'єм. У практичному варіанті здійснення стінка 113 резервуара має, наприклад кут від 6° до 10° відносно напряму сили тяжіння. У представленому варіанті здійснення труба має конструкцію, що звужується, так що труба має найбільший діаметр в її самій нижній точці, на боці, протилежному вузлу зборці. У результаті пристрій може в необхідний час бути знято простим чином, з низькою імовірністю того, що при цьому рослина або частини кореневої системи будуть витягнуті в напрямі вгору. Таким чином, загалом пристрій виконаний з можливістю вільного зняття. Опціонально, труба, резервуар і/або вузол зборки виконані у вигляді двоскладової або багатоскладової конструкції, так що окремі частини можуть бути зняті шляхом від'єднання. Тим самим пристрій може бути демонтований порівняно просто без пошкодження рослини, навіть якщо в довгостроковій перспективі будуть сформовані гілки і листя, що йдуть в бічному напрямі і/або вертикально. Окремі частини можуть бути з'єднані одна з одною, наприклад за допомогою системи клямок. Звичайно, можливі і інші способи кріплення, наприклад підвісна система. Крім того, пристрій може бути не повністю замкненим, якщо дивитися зверху, але, наприклад мати по суті U-подібну форму, так що загалом може бути пізніше легко витягнутий в бік. Переважно, розміри пристрою і/або його модулів вибираються такими, щоб простір над майданчиком міг використовуватися оптимальним чином. Так, співвідношення довжина-ширина може становити, наприклад близько 40 см  близько 60 см, близько 50 см  близько 60 см, близько 80 см  близько 60 см і близько 100 см  близько 60 см. Зазначимо, що пристрій може альтернативно бути виготовлений з відносно важкого матеріалу, наприклад з цементу і/або металу. Тим самим пристрій може в той же час служити як захист від зовнішніх механічних впливів, щоб можна було запобігти пошкодженню рослини. Бічна стінка резервуара 13 може бути щонайменше частково прозорою, щоб шкідливі бактерії могли знешкоджуватися під дією ультрафіолетового випромінювання. Крім того, рівень рідини при цьому може бути швидко визначений візуально. Альтернативно або додатково, можуть бути додані засоби для контролю зібраної вологи на наявність, наприклад бактерій, таких як легіонелі. Додатково, труба 2, резервуар 13 і/або вузол 8 зборки можуть бути забезпечені ребрами жорсткості, щоб забезпечити попередньо задану жорсткість при відносно невеликій товщині стінки. Переважно резервуар 13 може мати несиметричну форму, якщо дивитися зверху. Цим досягається, що з одного боку резервуар 13 є доладним, а з іншого боку, коли резервуари укладаються стопою, нижня частина одного резервуара підтримується верхнім краєм резервуара, розміщеного під ним. Одержуючи таким чином резервуар, виконаний з можливістю одночасно збирання і укладення в стопу, резервуар може також здійснювати іншу функцію, наприклад як контейнер для зберігання. Під поверхнею 9 для витягання вологи розташовується ізоляційна камера 110 для ізоляції вказаної поверхні. У результаті поверхня для витягання вологи довше залишається холодною, коли суміжні конструкції нагріваються. Ізоляційна камера обмежена зверху поверхнею для витягання вологи. Крім того, ізоляційна камера 110 обмежена збоку йдучим вниз бортом 111 вузла 8 зборки. Нижня частина ізоляційної камери 110 утворена пластинчатим елементом 112, 7 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщеним модульним чином над резервуаром. За рахунок використання пластинчатого елемента 112 ізоляційна камера може бути утворена простим чином. Якщо потрібно, в ізоляційній камері 110 може бути розміщений ізоляційний матеріал. Однак також можливо, що як ізоляція служить повітря, що знаходиться в камері 110. Зазначимо, що частини поверхні для витягання вологи орієнтовані під відносно великим кутом відносно напряму сили тяжіння, так що випромінюючий ефект поверхні використовується максимально можливим чином. Крім того, резервуар має підживлювальний отвір 114 для опціонального підживлення резервуара вручну або механічно. У результаті саджанець може бути забезпечений великою кількістю рідини, ніж йому було б доступно на основі вологи, витягнутої з атмосфери. Також таким способом можуть бути додані інші інгредієнти, наприклад поживні речовини. Переважно, підживлювальний отвір виконаний з можливістю доступу до нього через вузол зборки. За рахунок розміщення підживлюваного отвору відносно високий максимальний простір для резервуара може використовуватися. Фіг. 7 показує схематичний місцевий вигляд в перспективі поверхні 9 для витягання вологи пристрою, показаного на фіг. 5 і фіг. 6. Підживлювальний отвір 114 розташовується поблизу найнижчої точки поверхні 9 для витягання вологи, так що також і для ізоляційної камери доступний максимальний простір. У варіанті здійснення, що розглядається найнижча точка розташовується приблизно в центрі поверхні для витягання вологи, поблизу труби 2. Навколо труби розміщується жолоб 115, в який попадає зібрана волога, щоб попрямувати через вхідну трубу 60 в резервуар 13. На внутрішній в радіальному напрямі боку жолоба 115 є той, що йде вертикально вгору край 117, щоб здійснювати зберігання надмірної води на поверхні для витягання вологи. За рахунок застосування що йде вертикально вгору краї 117 поблизу нижніх частин поверхні для витягання вологи, вказана поверхня може служити як тимчасовий резервуар для води, наприклад у час і безпосередньо після сильного дощу, оскільки у випадку зливи об'єм витягнутої дощової води в одиницю часу може бути більшим, ніж розвантажувальна здатність поверхні для витягання води в напрямі резервуара. Дощова вода, зібрана у тимчасовому резервуарі для води, може пізніше бути вивантажена через отвір 12, опціонально що має вхідну трубу 60, в основний резервуар. При відсутності що йде вертикально вгору краї 117 надмірна дощова вода буде текти напряму в трубу і тим самим буде втрачена для подачі до рослини через резервуар на більш пізньому етапі. Зазначимо, що конструкція поверхні для витягання вологи, при якій вона може служити, щонайменше частково, як тимчасовий резервуар для вологи, зібраної пристроєм, може застосовуватися не тільки з пристроєм за п. 1 формули винаходу, але також, в більш загальному значенні, в поєднанні з пристроєм для витягання вологи, присутньої в атмосфері, що містить вузол зборки з поверхнею для витягання вологи, яка під час роботи щонайменше частково утворює кут відносно напряму сили тяжіння. Переважно підживлювальний отвір 114 виконаний з можливістю його закриття кришкою 116 для підживлювального отвору, що має переважно повітронепроникну конструкцію. З цією метою кришка може, наприклад бути герметизована по її периметру і містити байонетний затвор. Звичайно можлива множина альтернативних варіантів здійснення, наприклад використовуючі запірні кільця. Однак, шляхом герметизації кришки для підживлювального отвору по її периметру, по суті повітронепроникне перекриття може бути одержане простим чином за допомогою одного елемента. У представленій на кресленні конструкції підживлювальний отвір 114 утворений шляхом виконання в пластинчатому елементі 112 отвору. Оскільки отвір 114 розташовується поблизу найнижчої точки поверхні 9 для витягання вологи, резервуар має можливість безпосереднього доступу з поверхні 9 для витягання вологи, і відсутня необхідність в надмірних елементах, таких як ще одна труба або т.п. Зазначимо, що резервуар, що має підживлювальний отвір, може використовуватися не тільки з пристроєм за п. 1 формули винаходу, але також, в більш загальному значенні, в поєднанні з пристроєм для витягання вологи, присутньої в атмосфері, що містить вузол зборки, що має поверхню для витягання вологи, яка під час роботи щонайменше частково утворює кут відносно напряму сили тяжіння. Фіг. 10 і фіг. 11 показують перший і другий схематичні вигляди в перспективі шостого варіанта здійснення пристрою згідно з винаходом. Пристрій загалом відповідає третьому варіанту здійснення пристрою згідно з винаходом, показаним на фіг. 5-7. Так, пристрій має вузол 8 зборки з поверхнею 9 для витягання вологи. Вузол 8 зборки з'єднаний з резервуаром 13. Крім того, поверхня 9 для витягання вологи містить водовідвідну конструкцію для 8 UA 99319 C2 5 10 15 20 25 30 35 40 45 50 55 60 вивантаження назовні надлишку зібраної вологи. Водовідвідна конструкція має водовідвідний шлях, найвища ділянка якого, якщо дивитися в напрямі сили тяжіння, розташовується нижче верху що йде вертикально вгору краю 117 труби. Таким чином, водовідвідний шлях утворює маршрут для протікання надлишку вологи від нижніх частин поверхні 9 для витягання вологи назовні від бічного краю 122 пристрою. У результаті надлишок зібраної вологи, наприклад під час сильного дощу, який загрожує попасти в трубу, може бути вивантажений назовні. Якщо за короткий проміжок часу витягнуто багато вологи, вона тече через жолоб 115 і вхідну трубу 60 в резервуар. Якщо вхідна труба 60 не може більше пропускати зібрану вологу, створюється простір для тимчасового зберігання на найнижчій частині поверхні 9 для витягання вологи за допомогою краю 117, що йде вертикально вгору навколо труби, перешкоджаючого волозі текти в трубу, як було описано вище. Якщо рівень вологи в просторі для тимчасового зберігання збільшується ще більше, так що виникає загроза переливу вологи через край 117, що йде вертикально вгору в трубу, надлишок вологи зливається назовні через водовідвідну конструкцію, тим самим запобігаючи попаданню надлишку вологи в трубу. Волога витікає назовні від пристрою через один або множину водовідвідних шляхів водовідвідної конструкції. Водовідвідна конструкція, показана на фіг. 10 і фіг. 11, виконана у вигляді каналу 120, найвища ділянка 121 якого розташовується поблизу зовнішнього краю 122 поверхні 9 для витягання вологи. У показаному на кресленні варіанті здійснені канал 120 проходить через зовнішній край 122. Звичайно, водовідвідна конструкція може бути виконана також і іншим чином, наприклад у вигляді множини каналів, що забезпечує більш стійку ситуацію при раптовому переповненні. Якщо канали розташовуються в різних, переважно протилежних сегментах зовнішніх країв 122, надмірна волога може також витікати назовні, коли пристрій встановлений не повністю вертикально. У представленому варіанті здійснення канал 120 розташовується в нижній частині поверхні 9 для витягання вологи, в збираючій поверхні. Тим самим втрачається відносно мала або взагалі немає втрат площі приймальних поверхонь, і отже здатність пристрою по прийому вологи не меншає. Опціонально, з метою переважного спрощення, резервуар не має водовідвідної труби 70, оскільки з урахуванням водовідвідної конструкції на поверхні для витягання вологи конструкція для видалення надмірної вологи вже забезпечена. Зазначимо, що поверхня для витягання вологи, яка містить водовідвідну конструкцію для вивантаження назовні надлишку зібраної вологи, може використовуватися не тільки з пристроєм за п. 1 формули винаходу, але також, в більш загальному значенні, в поєднанні з пристроєм для витягання вологи, присутньої в атмосфері, що містить вузол зборки, що має поверхню для витягання вологи, яка під час роботи щонайменше частково утворює кут відносно напряму сили тяжіння. Винахід не обмежується описаними тут прикладами варіантів його здійснення і може мати багато варіантів. Так, поверхня для витягання вологи може бути виконана в різному забарвленні. За рахунок забезпечення поверхні світлим забарвленням, поглинання тепла від сонячного світла буде відносно невеликим, так що процес конденсації для витягання води залишається ефективним протягом відносно тривалого часу. Додатково, вузол зборки може використовуватися як в поєднанні за допоміжним пристроєм для рослини, так і незалежно від нього, для витягання вологи, присутньої в атмосфері, наприклад використовуючи кріпильні засоби для кріплення на будівлях, на кораблях, таких як морські судна, або на інших морських плавучих конструкціях. Витягнута волога може використовуватися для одержання питної води або для інших цілей, наприклад для хімічних процесів і/або для зрошування. Фіг. 8 показує схематичний вигляд в перспективі четвертого варіанта здійснення пристрою 200 згідно з винаходом. Вузол 208 зборки з поверхнею 209 для витягання вологи встановлюється як дах на будівлю 210, щоб опади і інша волога, витягнута з атмосфери, могли бути зібрані. Резервуар виконаний у вигляді бака 211, з'єднаного з поверхнею 209 для витягання вологи. Крім того, бак 211 має кран 212 для випускання зібраної вологи. Зазначимо, що такий пристрій може також застосовуватися для інших типів комерційних або промислових будівель, наприклад офісних будівель або виробничих приміщень. Завдяки ребристій конструкції вузла 208 зборки може бути одержана загалом особливо жорстка конструкція, яка тим самим має відносно хорошу стійкість до поштовхів, таких як підземні поштовхи або землетруси. Фіг. 9 показує схематичний вигляд в перспективі п'ятого варіанта здійснення пристрою 300 згідно з винаходом. Тут вузол 308 зборки з поверхнею 309 для витягання вологи встановлений 9 UA 99319 C2 5 10 15 20 на верху пляшки 310, що служить як резервуар. Отже, витонченим і простим чином волога може витягуватися і зберігатися в пляшці, наприклад пляшці для прохолодних напоїв. Переважно нижній бік вузла 308 зборки може мати гвинтову різь, відповідно гвинтовій різі на пляшці, так що вузол зборки може бути нагвинчений подібно кришці на пляшку. Таким способом може бути одержане просте, надійне і водонепроникне з'єднання з пляшкою. Використовуючи нарізне з'єднання з відповідними розмірами, вузол 308 зборки тут приєднується модульним чином до резервуара, виконаного у вигляді пляшки 310. Звичайно, також можливі інші способи з'єднання вузла зборки і пляшки, наприклад з'єднання за допомогою клямок. Пляшка з вузлом зборки може бути розміщена на або в ґрунті. У випадку розміщення в ґрунті, йдучий вниз борт 311 поверхні 309 для витягання вологи разом з пляшкою, що підтримується в ґрунті, утворює бічний край ізоляційної камери, як було описано вище. Однак по суті поверхня 309 для витягання вологи може також не мати зверненого вниз борта 311, наприклад для спрощення процесу виготовлення вузла 308 зборки. Пристрій згідно з винаходом можна використати також шляхом встановлення його над солоною або солоноватою водою, оскільки конденсація солоної або солоноватої води, що випарувалася веде до утворення свіжої води. Опціонально, над поверхнею для витягання вологи розміщується решітчаста конструкція для запобігання пошкодженню рослини тваринами. Такі варіанти очевидні фахівцям в даній галузі техніки і розуміються такими, що входять в межі об'єму винаходу, описаного в формулі винаходу. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Пристрій для витягання вологи, присутньої в атмосфері, який містить вузол збирання для збирання вологи, присутньої в атмосфері, в якому вузол збирання включає в себе поверхню для витягання вологи, що під час роботи, щонайменше частково, утворює кут відносно напрямку сили тяжіння, при цьому поверхня для витягання вологи містить водовідвідну конструкцію для вивантажування назовні надлишку зібраної вологи. 2. Пристрій за п. 1, в якому вузол збирання виконаний з можливістю знімного приєднання до резервуара для зберігання витягнутої вологи, при цьому вузол збирання виконаний з можливістю складання. 3. Пристрій за п. 1 або 2, який додатково містить трубу, виконану з можливістю приєднання до вузла збирання, щонайменше частково, оточуючи з бічних боків саджанець, що має можливість розміщення у вузлі збирання. 4. Пристрій за п. 3, в якому труба і резервуар виконані як одне ціле. 5. Пристрій за будь-яким з пп. 1-4, в якому труба і/або резервуар виконані також з можливістю складання. 6. Пристрій за будь-яким з пп. 1-5, в якому резервуар оточує трубу, щонайменше частково. 7. Пристрій за будь-яким з пп. 1-6, в якому кут, який стінка труби, резервуара і/або вузла збирання утворює під час роботи відносно напрямку сили тяжіння, зменшується до мінімуму залежно від товщини стінки. 8. Пристрій за будь-яким з пп. 1-7, в якому вузол збирання знімним чином приєднаний до резервуара. 9. Пристрій за будь-яким з пп. 1-8, в якому вузол збирання має край, який йде вертикально вгору, що обмежує нижні частини поверхні для витягання вологи. 10. Пристрій за будь-яким з пп. 1-9, в якому край, який йде вертикально вгору, утворює верхній край труби. 11. Пристрій за будь-яким з пп. 1-10, в якому водовідвідна конструкція має водовідвідний шлях, найвища ділянка якого, якщо дивитися в напрямку сили тяжіння, розташовується нижче верху краю, що йде вертикально вгору. 12. Пристрій за будь-яким з пп. 1-11, в якому водовідвідний шлях утворює маршрут від нижніх частин поверхні для витягання вологи назовні бічного краю пристрою. 13. Пристрій за будь-яким з пп. 1-12, в якому поверхня для витягання вологи містить приймальну поверхню, що утворює під час роботи перший кут відносно напрямку сили тяжіння, і збиральну поверхню, що прилягає до нижнього краю приймальної поверхні і утворює під час роботи другий кут відносно напрямку сили тяжіння, причому перший кут менший другого кута. 14. Пристрій за будь-яким з пп. 1-13, в якому поверхня для витягання вологи має по суті лійкоподібну форму. 15. Пристрій за будь-яким з пп. 1-14, в якому резервуар розташовується по суті під поверхнею для витягання вологи. 10 UA 99319 C2 5 10 15 20 25 30 35 40 45 16. Пристрій за будь-яким з пп. 1-15, в якому під поверхнею для витягання вологи розташовується ізоляційна камера. 17. Пристрій за будь-яким з пп. 1-16, який додатково містить пластинчатий елемент, який знімним чином розміщується над резервуаром, утворюючи щонайменше частину нижнього боку ізоляційної камери. 18. Пристрій за будь-яким з пп. 1-17, який додатково містить ізоляційний матеріал, розміщений під поверхнею для витягання вологи. 19. Пристрій за будь-яким з пп. 1-18, в якому вузол збирання містить виступ, який йде вниз, утворюючий бічну стінку ізоляційної камери. 20. Пристрій за будь-яким з пп. 1-19, в якому резервуар має підживлювальний отвір. 21. Пристрій за будь-яким з пп. 1-20, в якому підживлювальний отвір виконаний з можливістю доступу до нього через вузол збирання. 22. Пристрій за будь-яким з пп. 1-21, в якому підживлювальний отвір розташовується поблизу труби і/або поблизу найнижчої точки поверхні для витягання вологи. 23. Пристрій за будь-яким з пп. 1-22, в якому підживлювальний отвір утворений вирізом в пластинчатій конструкції, розміщеній модульним чином над резервуаром, причому вказаний виріз вирівняний відносно вирізу у вузлі збирання. 24. Пристрій за будь-яким з пп. 1-23, в якому труба, резервуар і/або вузол збирання мають ребра жорсткості. 25. Пристрій за будь-яким з пп. 1-24, в якому резервуар має асиметричну конфігурацію, якщо дивитися зверху. 26. Пристрій за будь-яким з пп. 1-25, в якому труба має по суті звужувану конфігурацію і має найбільший діаметр на боці, протилежному вузлу збирання. 27. Пристрій за будь-яким з пп. 1-26, в якому вузол збирання має виступ, який йде вниз, утворюючий бічну стінку ізоляційної камери. 28. Пристрій за будь-яким з пп. 1-27, в якому бічна стінка резервуара є, щонайменше частково, прозорою. 29. Пристрій за будь-яким з пп. 1-28, в якому поверхня для витягання вологи є, щонайменше частково, водовідштовхувальною. 30. Пристрій за будь-яким з пп. 1-29, в якому поверхні для витягання вологи була надана шорсткість. 31. Пристрій за будь-яким з пп. 1-30, в якому поверхня для витягання вологи містить зменшуючий адгезію верхній шар, що опціонально містить кремній або тефлон. 32. Пристрій за будь-яким з пп. 1-31, в якому частини виготовляються з матеріалу, що піддається біологічному розкладанню. 33. Пристрій за будь-яким з пп. 1-32, в якому резервуар має засоби для зрошування для доставки вологи, що знаходиться в резервуарі, до розташованого під ним підґрунтя. 34. Пристрій за будь-яким з пп. 1-33, в якому засоби для зрошування мають регулюючі засоби для регулювання потоку вологи, що подається. 35. Спосіб транспортування, зберігання і/або розміщення пристроїв для витягання вологи, присутньої в атмосфері, в якому кожен з пристроїв містить вузол збирання для збирання вологи, присутньої в атмосфері, при цьому вузол збирання включає в себе поверхню для витягання вологи, що під час роботи, щонайменше частково, утворює кут відносно напрямку сили тяжіння, причому поверхня для витягання вологи містить водовідвідну конструкцію для вивантажування назовні надлишку зібраної вологи, причому спосіб включає в себе складання вузлів збирання. 11 UA 99319 C2 12 UA 99319 C2 13 UA 99319 C2 14 UA 99319 C2 15 UA 99319 C2 16 UA 99319 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
