Пристрій для відновлення ушкоджених провідних шляхів нервової системи за нахабою о.о.

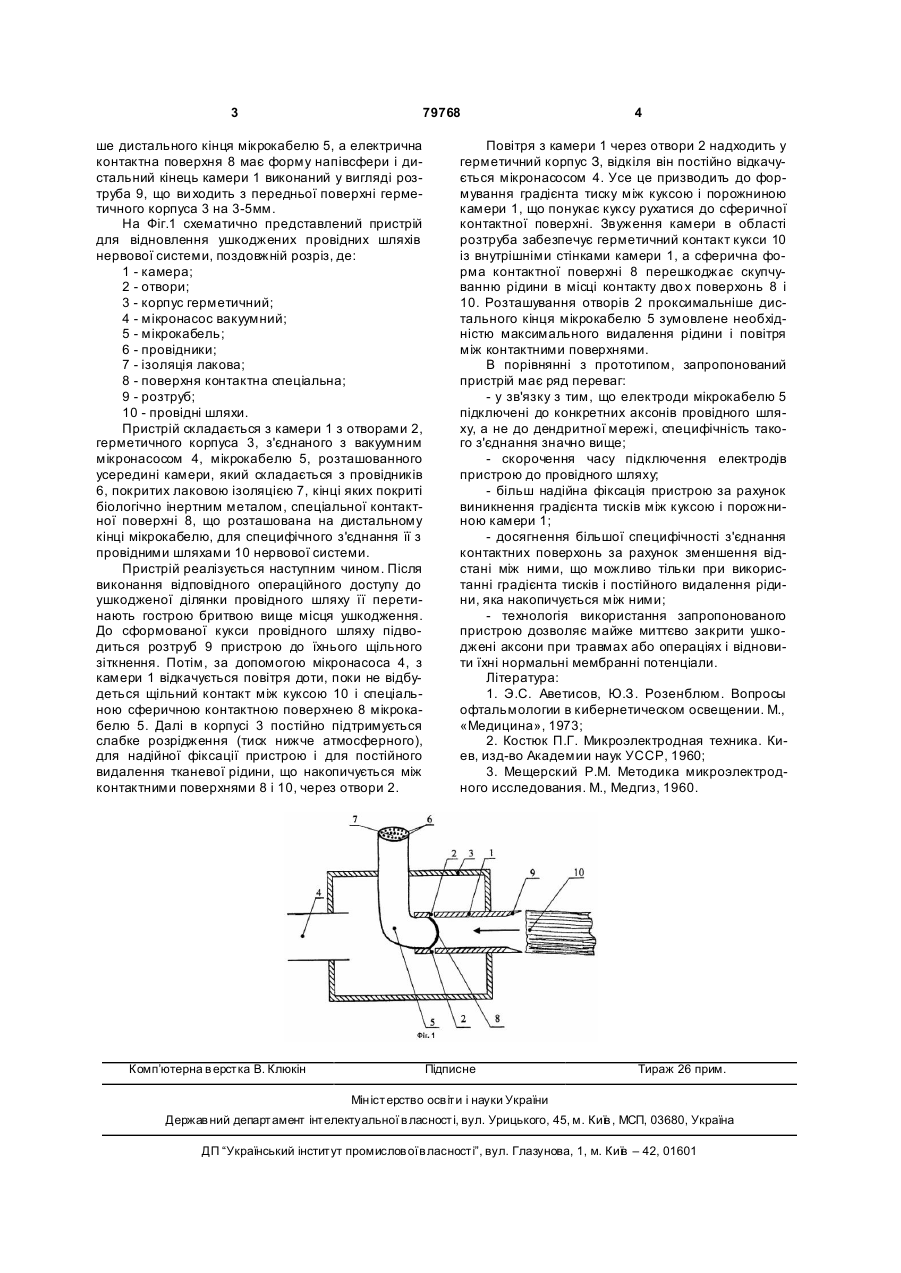

1. Пристрій для відновлення ушкоджених провідних шля хів нервової системи, що складається з мікрокабелю та поверхонь для контакту із структурами нервової системи, який відрізняється тим, 3 79768 ше дистального кінця мікрокабелю 5, а електрична контактна поверхня 8 має форму напівсфери і дистальний кінець камери 1 виконаний у вигляді розтруба 9, що ви ходить з передньої поверхні герметичного корпуса 3 на 3-5мм. На Фіг.1 схематично представлений пристрій для відновлення ушкоджених провідних шляхів нервової системи, поздовжній розріз, де: 1 - камера; 2 - отвори; 3 - корпус герметичний; 4 - мікронасос вакуумний; 5 - мікрокабель; 6 - провідники; 7 - ізоляція лакова; 8 - поверхня контактна спеціальна; 9 - розтруб; 10 - провідні шляхи. Пристрій складається з камери 1 з отворами 2, герметичного корпуса 3, з'єднаного з вакуумним мікронасосом 4, мікрокабелю 5, розташованного усередині камери, який складається з провідників 6, покритих лаковою ізоляцією 7, кінці яких покриті біологічно інертним металом, спеціальної контактної поверхні 8, що розташована на дистальному кінці мікрокабелю, для специфічного з'єднання її з провідними шляхами 10 нервової системи. Пристрій реалізується наступним чином. Після виконання відповідного операційного доступу до ушкодженої ділянки провідного шляху її перетинають гострою бритвою вище місця ушкодження. До сформованої кукси провідного шляху підводиться розтруб 9 пристрою до їхнього щільного зіткнення. Потім, за допомогою мікронасоса 4, з камери 1 відкачується повітря доти, поки не відбудеться щільний контакт між куксою 10 і спеціальною сферичною контактною поверхнею 8 мікрокабелю 5. Далі в корпусі 3 постійно підтримується слабке розрідження (тиск нижче атмосферного), для надійної фіксації пристрою і для постійного видалення тканевої рідини, що накопичується між контактними поверхнями 8 і 10, через отвори 2. Комп’ютерна в ерстка В. Клюкін 4 Повітря з камери 1 через отвори 2 надходить у герметичний корпус З, відкіля він постійно відкачується мікронасосом 4. Усе це призводить до формування градієнта тиску між куксою і порожниною камери 1, що понукає куксу рухатися до сферичної контактної поверхні. Звуження камери в області розтруба забезпечує герметичний контакт кукси 10 із внутрішніми стінками камери 1, а сферична форма контактної поверхні 8 перешкоджає скупчуванню рідини в місці контакту дво х поверхонь 8 і 10. Розташування отворів 2 проксимальніше дистального кінця мікрокабелю 5 зумовлене необхідністю максимального видалення рідини і повітря між контактними поверхнями. В порівнянні з прототипом, запропонований пристрій має ряд переваг: - у зв'язку з тим, що електроди мікрокабелю 5 підключені до конкретних аксонів провідного шляху, а не до дендритної мережі, специфічність такого з'єднання значно вище; - скорочення часу підключення електродів пристрою до провідного шляху; - більш надійна фіксація пристрою за рахунок виникнення градієнта тисків між куксою і порожниною камери 1; - досягнення більшої специфічності з'єднання контактних поверхонь за рахунок зменшення відстані між ними, що можливо тільки при використанні градієнта тисків і постійного видалення рідини, яка накопичується між ними; - технологія використання запропонованого пристрою дозволяє майже миттєво закрити ушкоджені аксони при травмах або операціях і відновити їхні нормальні мембранні потенціали. Література: 1. Э.С. Аветисов, Ю.З. Розенблюм. Вопросы офтальмологии в кибернетическом освещении. М., «Медицина», 1973; 2. Костюк П.Г. Микроэлектродная техника. Киев, изд-во Академии наук УССР, 1960; 3. Мещерский P.M. Методика микроэлектродного исследования. М., Медгиз, 1960. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
