Полива

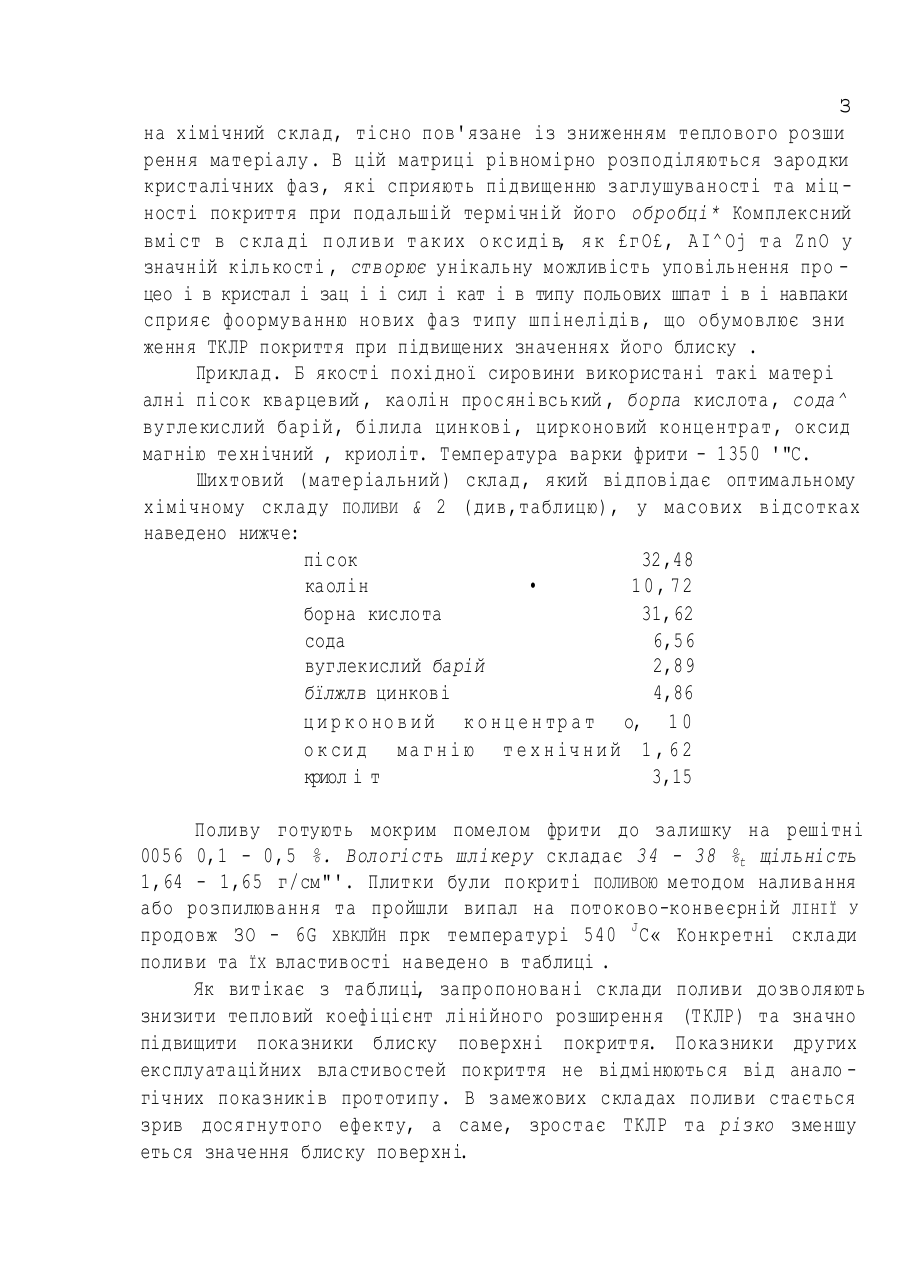

веоъ MRP? G 03 с 6/04 ПОЛИВА Винахід, щи пропонується, відкоситься до складів ПОЛИ Ш D керамічній промисловості і може бути використаний для одержання ПОЛІЇВ 'яних лицювальних та фасадних плиток на потоково - конвеєрних лініях швидкісного випалу. Відомий склад поливи, що містить, мас,част.%\ Na^O 5f0-5,8 (I). Але ця пол ива ма е в исо к\ зна чен ня теп лов ого ко ефі ц1 ент у лінійного розширення (ТКДР), а саме: (6,57 - 6,67} х І0"°град-і. Нзйи і льш бл изь ким до ск лад у, яки й з аяв ляє тьс я, є т аки й, що містить , мас. чао?Л і SiO^ 40,0-44,0? АІ2ОЗ 2,0-5,0; MgO 0,4-1,0; Баи 3,0-5,0; CaO 4,0-7,0; БгОЗ 20,0-26,0; ZrOa 5,5-12,0; ZnO 1,5 9,0; Ге.203 0,1-0,5; Na20 6,0-8,0 (2), Недоліком цієї полнвк-прототипу є також підвищен! значення ТКЛР (5,54 - 5,66) Е І О ^грэд та недостатні п оказники блиск у (^ що обмежує область застосування даної поливи на керамічних підкладинках заводів України. 9 значень тепли- Задачею винаходу » що пропонується , є зниження вого коефіцієнту лінійного розширення ПОЛИВИ та підвищення значень блиску поверхні покриття . Технічний результат цього вкнахіду забезпечується тим що но , відміну від ВІДОМОЇ поливи» яка містить в своему хімічному складі SІ0-І-, АісіОЗ» blgfj, ЬсіО, СаО, 5205» ZrQdi t ZuO, Fe^05> l\s.?Jj, полива, що пропонується, додатково містить крйоліт (НаЗаІг'6) при такому спі ввІдношенні компоненті в, мас. част.%; 310? 38,5-52,5; АІ2ОЗ 4,0-6,0; MgO 0,25-4,25; ЬаО 2,5-5,0; СчО 0,25-4,75; ЬіОЗ 19,0- 23,0; 7усОк 4,5- 6,5; Zvfj 4,0- 7,0; КаїО 4,0-5,0; НаЗАІГб 3,5-6,0. ОКСИДИ Наведені компоненти у такому співвідношенні яке заявля, ється, для виготовлення поливи не використовувались , що свідчить про в ідпов ідн і сть запропонованого р і шення критер і ю "винах і днидький рівень". Позитивний ефект цього рішення пояснюється нижче. Завдяки запропонованому співвідношенню компонентів в період варкк фрити утворюється скловидна матриця підвищеної в'язкості , що, з огляду 2 Таблиця Х ІМІЧНИЙ склад та властивості поливи, яка заявляється М а с о ви й зміст и ксиді ь, мас.час т.% Оксиди прототип 40-44 A j ft CaO 4т 7 замежоВЙЙ О-ї ос; а і , ии Г 1 і 6,00 и, 15 и, со 0,4^ 1,0 Вj 20т£6 £5,0 2 3,0' J б- 8 6,0 о, 0 — 5,00 5,00 Ге^Оо С О ZnO Na^AIF\j 0,1т 0,5 4,50 і ,От ^,U Г* О Властивості - температура варки фрити, oG г і ,U ВЙЙ і 1 MgO ZrO2 с 3 Ns-0 ЗаО с замежо 47,70 7,0 6,0 -J ,Оті(С ,U О 2 38,50 ' 5,50 0,30 7,0 6,0 о,0 1 j 17,00 4,00 2,50 — і г*
