Сушарка для сільськогосподарської або іншої продукції

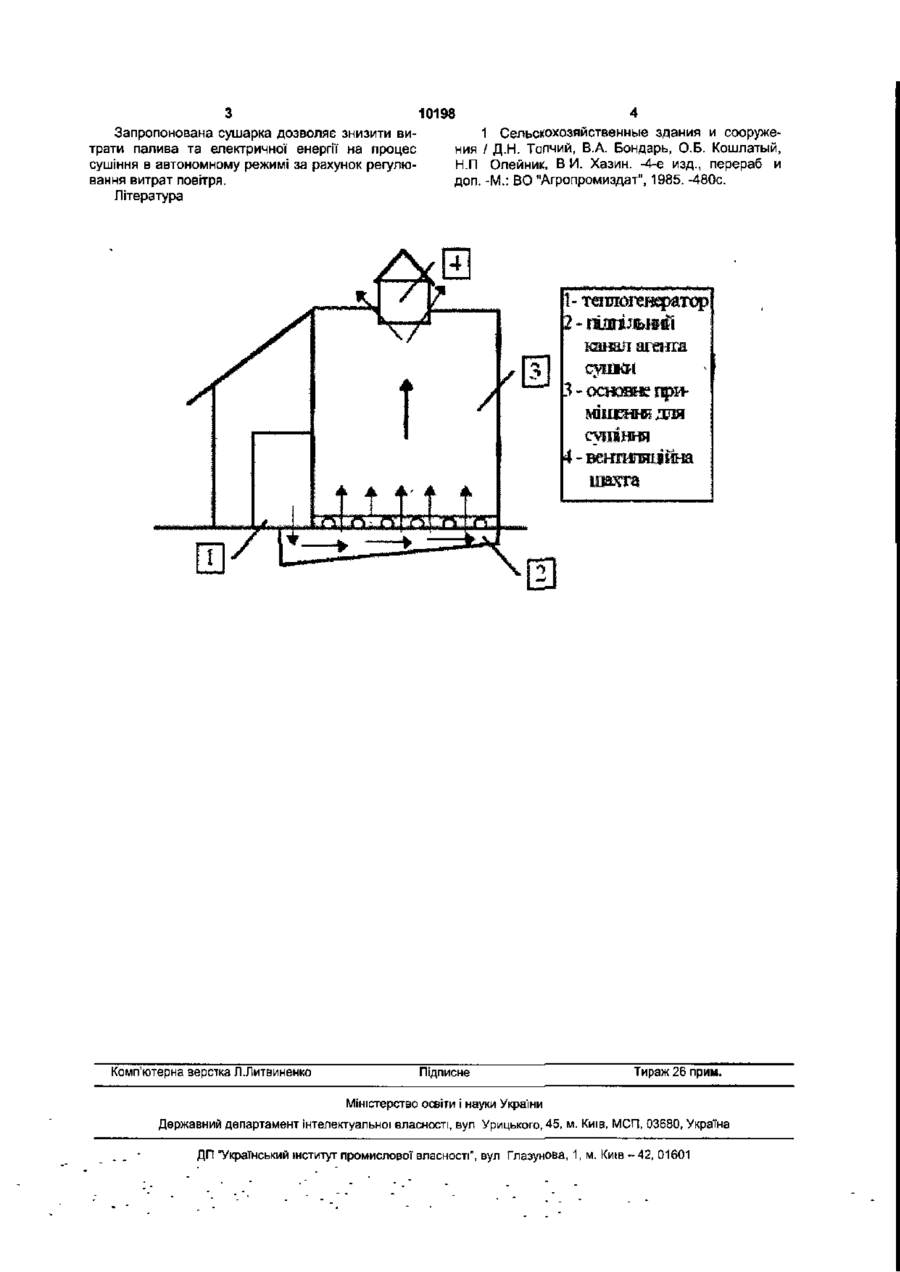

УКРАЇНА (19) UA (11,10198 (із, U (51)7F26B3/OO МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) СУШАРКА ДЛЯ СІЛЬСЬКОГОСПОДАРСЬКОЇ АБО ІНШОЇ ПРОДУКЦІЇ 1 (21)и200502013 '* "- . (22) 04.03.2005 (24) 15 11.2005 (46) 15 11.2005, Бюл. № 1 1 , 2005 р. (72) Строй Анатолій Федорович, Чумуріна Олена Борисівна (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА (57) Сушарка для сільськогосподарської або іншої продукції, що містить теплогенераторну, калорифери дня нагрівання повітря, основне приміщення для сушіння та підпільний канал, яка відрізняється тим, що підпільний канал, по якому надходить сушильний агент, має змінну площу вертикального перерізу. Сушарка використовується у фармацевтичній, харчовій промисловості та у сільському господарстві, а також для процесів відведення надлишкової вологи Із сільськогосподарської або іншої продукції Сушарки, де сушильним агентом використовують нагріте повітря, досить поширені [1]. Процес відведення надлишкової вологи відбувається за рахунок контакту між повітрям і продукцією, розташованою на стелажах. Недоліками таких сушарок є: а) низька продуктивність; б) великі витрати палива (до 2кг на випаровування 1кг вологи за рахунок великих втрат теплоти з вихідними газами); в) пожежонебезпечність, оскільки на поверхні обігрівачів можливе відкладання пилу та сміття, які можуть спалахнути, якщо не виконувати їх періодичну чистку; г) поява у холодний період року на вертикальних димових трубах конденсату, який може у вигляді крапель попадати на просушену продукцію; д) необхідність постійної чистки стелажів у наслідок їх засмічення. В основу корисної моделі поставлена задача розробки автономної сушарки для процесів відведення надлишкової вологи із сільськогосподарської або іншої продукції конвективним методом, що дозволяє інтенсифікувати процес сушіння, забезпечити необхідні технологічні умови у приміщенні при мінімальних витратах електроенергії та теплової енергії, а також отримати екологічно чисту продукцію. Суть корисної моделі полягає в тому, що використовується стаціонарна сушарка, яка включає в себе основне приміщення для сушіння, та приміщення теплогенераторноі, в якому знаходяться опалювальний котел, калорифер, вентилятор та вимірювальні прилади, котре відрізняється тим, що забезпечує рівномірний розподіл тепла серед всієї' маси сільськогосподарської продукції' в основному приміщенні дня сушіння, має можливість контролювати та змінювати температуру й витрати агента сушіння, що дає змогу економити витрати палива порівняно з існуючими установками дня сушіння, в деяких випадках - до 50%; забезпечити енергетичне відведення надлишкової вологи з поверхні та отримувати екологічно чисту продукцію і пояснюється схемою, зображеною на кресленні Процес відведення надлишкової вологи із сільськогосподарської або іншої продукції відбувається таким чином, в опалювальному котлі (1) спалюють паливо, яке нагріває воду для калорифера. Атмосферне повітря з відомою кількістю вологи, підігрівається в калорифері й підвищує свою спроможність забирати вологу із продукції. Потім під впливом штучної тяги нагріте повітря надходить у підпільний канал (2) сушильної камери, проходить через шар сільськогосподарської або іншої продукції (5), нагріває її й одночасно відводить з неї вологу Із зниженою температурою та підвищеною (відносною та абсолютною) вологістю повітря відводиться з основного приміщення (3) для сушіння через вентиляційну шахту (4). 00 О 10198 Запропонована сушарка дозволяє знизити витрати палива та електричної енергії на процес сушіння в автономному режимі за рахунок регулювання витрат повітря. Література Комп'ютерна верстка Л.Литвиненко 1 Сельскохозяйственные здания и сооружения / Д.Н. Топчий, В.А. Бондарь, О.Б. Кошлатый, Н.П Олейник, В И. Хазин. -4-е изд., перераб и доп. -М.: ВО "Агропромиздат", 1985. -480с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
