Циклон

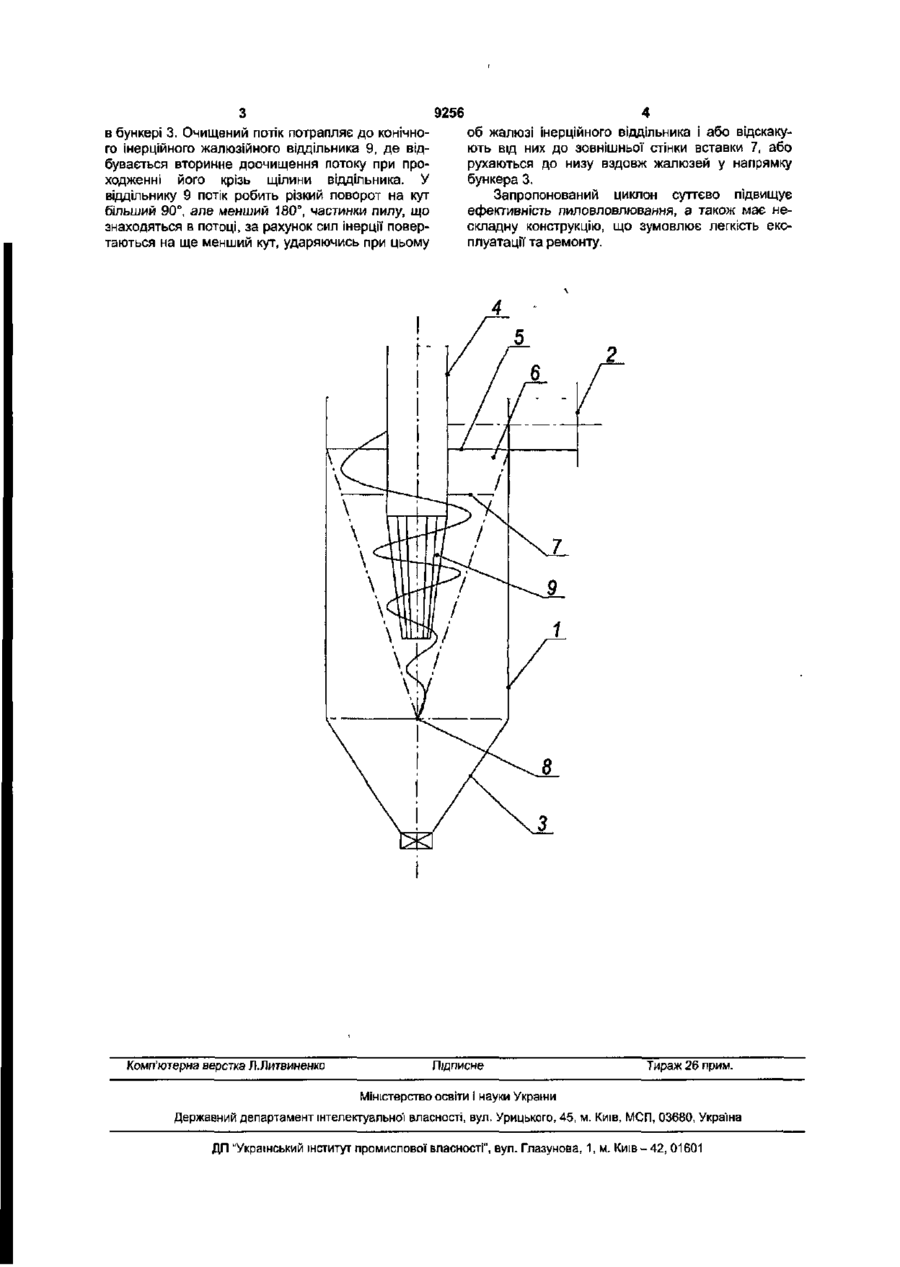

Циклон, що містить циліндричний корпус з тангенційним вхідним патрубком, конічним пилоз Корисна модель належить до пристроїв для виділення дисперсних частинок з газів за допомогою відцентрових сил і може бути використана для очищення газів в будь-якій галузі промисловості. Найбільш близьким до запропонованого технічного рішення є циклон, що містить циліндричний корпус з тангенційним вхідним патрубком, конічним пилезбірним бункером, осьовим вихідним патрубком, на якому розташована пласка діафрагма, що утворює зі стінкою корпуса кільцевий прохідний канал, та лійкоподібну вставку у вигляді порожнього зрізаного конуса [А. с. СРСР №1722604А1, МПК B01D 45/12]. До недоліків зазначеного вище циклона відносять нерівномірність руху газопилової суміші як вздовж зони сепарації' в лійкоподібній вставці, так і при проходженні первинно очищеного газу через осьовий вихідний патрубок, що відчутно впливає на ефективність роботи циклона. В основу корисної моделі покладено задачу підвищення ефективності вловлювання пилу за рахунок додаткового очищення газового потоку при проходженні його крізь елементи жалюзійного віддільника. Поставлена задача досягається шляхом створення циклону, що містить циліндричний корпус з тангенційним вхідним патрубком, конічним пилезбірним бункером, осьовим вихідним патрубком, на якому розташована плоска діафрагма, що утворює зі стінкою корпуса кільцевий прохідний канал, та лійкоподібну вставку у вигляді порожнього зрізаного конуса. При чому згідно з пропонованою корисною моделлю нижню частину осьового вихідного бірним бункером, осьовим вихідним патрубком, на якому розташована плоска діафрагма, що утворює зі стінкою корпуса кільцевий прохідний канал, та лійкоподібну вставку у вигляді порожнистого зрізаного конуса з суцільними стінками, спрямованого меншою основою в бік конічного пилозбірного бункера, який відрізняється тим, що нижня частина осьового вихідного патрубка виконана у вигляді конічного інерційного жалюзійного віддільника. патрубка виконано у вигляді конічного інерційного жалюзійного віддільника. Суть корисної моделі пояснюється кресленням, на якому зображений поздовжній розріз циклона (див. Фіг.). Циклон складається з циліндричного корпуса 1 з тангенційним вхідним патрубком 2 та конічним пилезбірним бункером 3, приєднаним до нижньої частини корпуса 1. Всередині корпуса 1 розташований осьовий вихідний патрубок 4, на якому безпосередньо під вхідним патрубком 2 кріпиться плоска діафрагма 5, що утворює зі стінкою корпуса 1 кільцевий прохідний канал 6. Лійкоподібна вставка 7, виконана у вигляді порожнього зрізаного конуса, більшою основою з'єднана зі стінкою корпуса 1 на рівні діафрагми 5, а меншою основою спрямована вниз, при цьому вершина 8 конічної поверхні вставки 7 розташована на рівні верхнього краю бункера 3 Патрубок 2 і кільцевий канал 6 виконані рівного прохідного перетину. Циклон працює в такий спосіб. При роботі циклона запилений газ подається через вхідний патрубок 2 і закручується. Закручений потік крізь кільцевий канал 6 надходить у зону сепарації і вставкою 7 формується в тонкостінну конічну лійку з вершиною, розташованою на рівні верхнього краю бункера 3. Закручений потік рухається вниз, при цьому на частинки пилу впливає відцентрова сила протягом всього шляху руху частинок зверху вниз, тому що радіус обертання потоку зменшується. Оскільки вершина лійки розташована на рівні верхнього краю бункера, то закручений потік не перешкоджає осадженню пилу CD КО CM а> З 9256 об жалюзі інерційного віддільника і або відскакув бункері 3. Очищений потік потрапляє до конічноють від них до зовнішньої стінки вставки 7, або го інерційного жалюзійного віддільника 9, де відрухаються до низу вздовж жалюзей у напрямку бувається вторинне доочищення потоку при пробункера 3. ходженні його крізь щілини віддільника. У Запропонований циклон суттєво підвищує віддільнику 9 потік робить різкий поворот на кут ефективність пиловловлювання, а також має небільший 90°, але менший 180°, частинки пилу, що складну конструкцію, що зумовлює легкість ексзнаходяться в потоці, за рахунок сил інерції поверплуатації та ремонту. таються на ще менший кут, ударяючись при цьому Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
