Пристрій для розтину хряща

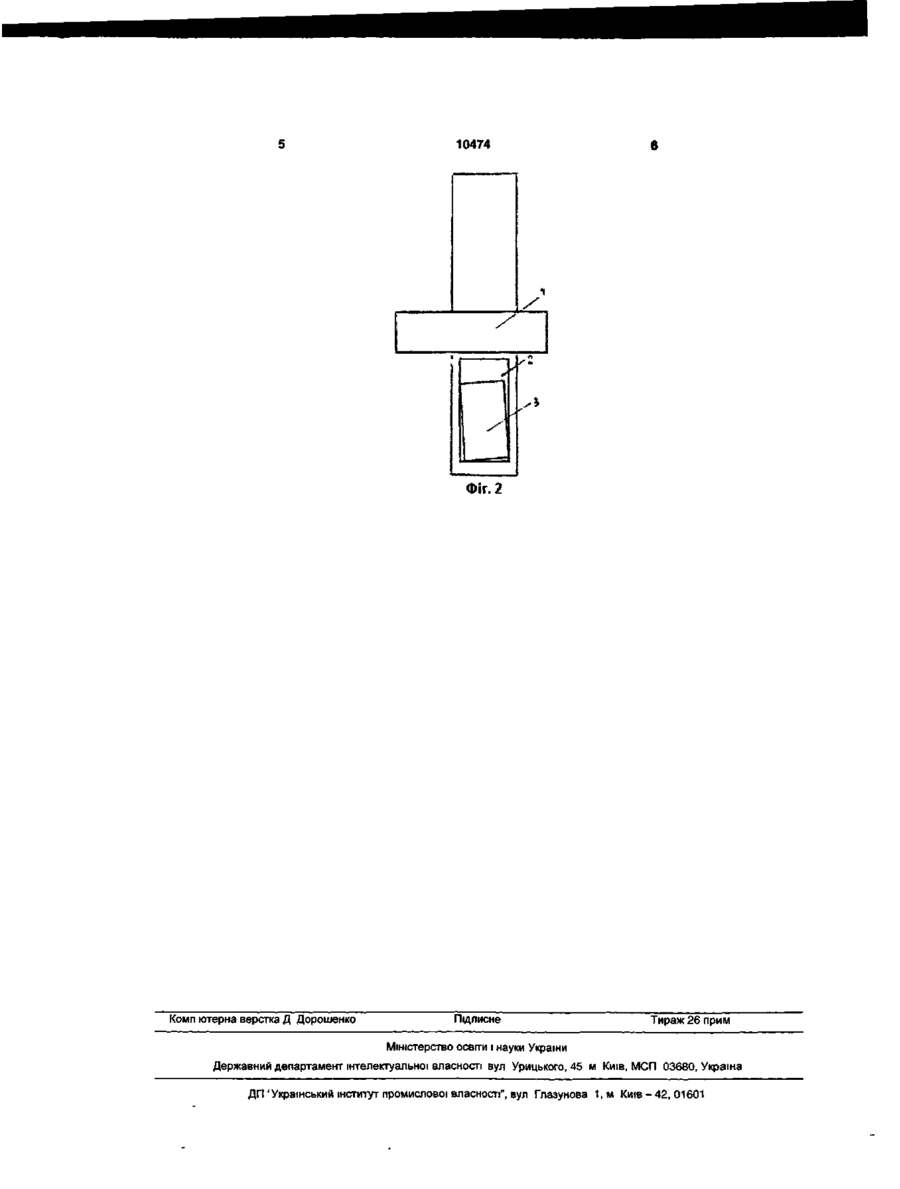

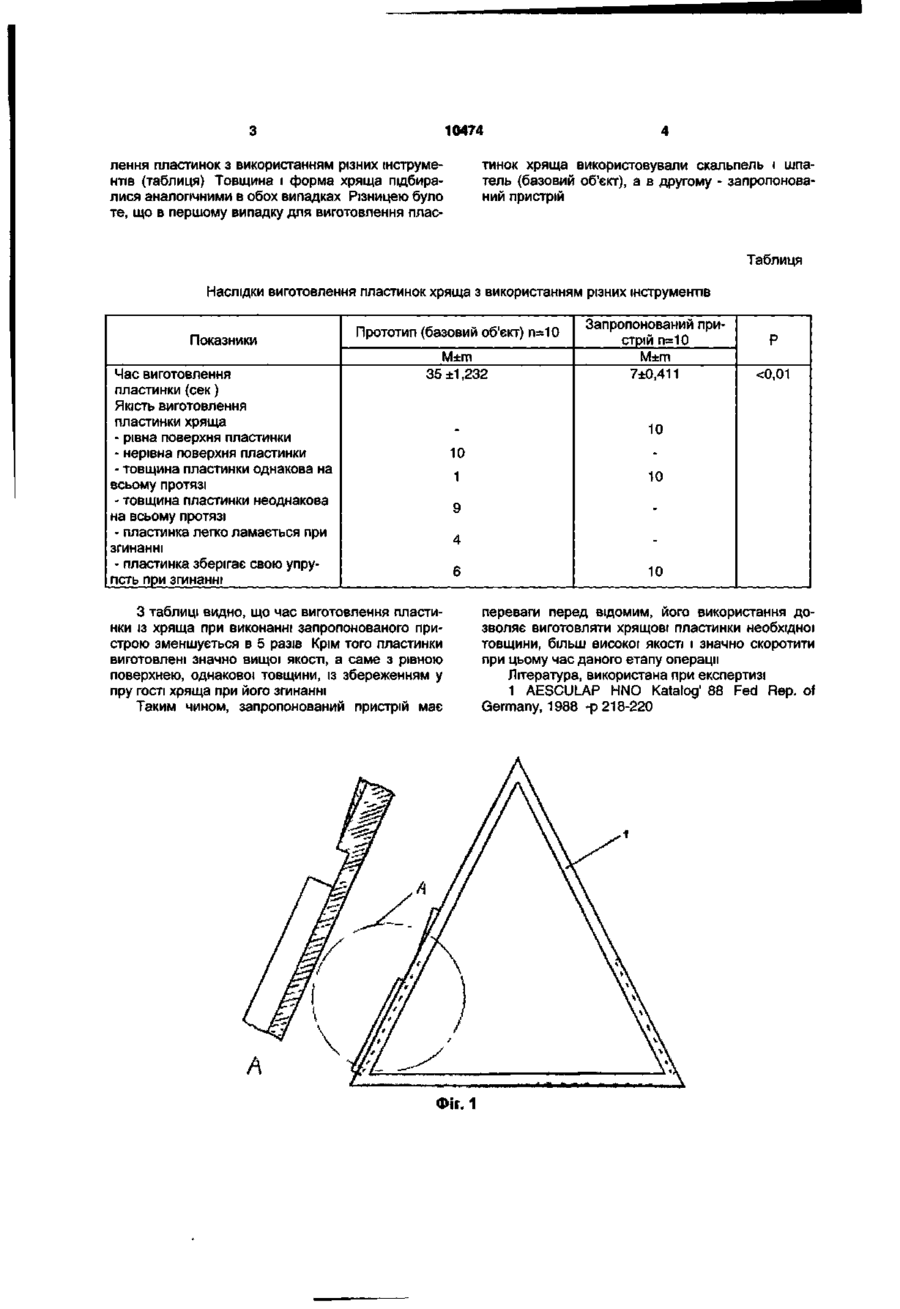

Пристрій для розтину хряща, що містить підставку для фіксації хряща і різальний інструмент, який відрізняється тим, що підставку для фіксації хряща виготовляють у формі правильної трикутної призми, на ЗОВНІШНІЙ поверхні кожної із граней якої виконують жолоби прямокутної форми, глибиною Корисна модель відноситься до сфери медицини, зокрема до оториноларингологи, і може бути використаний для лікування викривлення перегородки носа Відомий пристрій [1], взятий нами за прототип, який містить підставку і ріжучий інструмент Недоліком даного аналога є те, що резецирована пластинка чотирикутного хряща, розрізняється по товщині з допомогою скальпеля, а в якості підставки служить металева пластинка, наприклад шпатель При цьому витрачається дуже багато часу для виконання розтину хряща, крім того, виготовлені пластинки мають нерівну поверхню із-за багаторазової зміщення площини розташування скальпеля під час розтину, вони нерідко ломаються Задачею корисної моделі є підвищення якості виготовлення пластинок із хряща, що позитивно впливає на якість хірургічного втручання Поставлена задача вирішується тим, що у відомому пристрої для розтину хряща, що містить підставку і ріжучий інструмент, згідно з корисною моделлю, підставку для фіксації хряща виготовляють у формі трикутної призми, на ЗОВНІШНІЙ поверхні кожної із граней якої виконують жолоби прямокутної форми глибиною ВІДПОВІДНО 0,5, 0,8 і 1мм, а в якості ріжучого інструменту використовують ніж, попередній зріз якого має форму прямокутного трикутника На кресленні приведено загальний вид пристрою в прямій (Фіг і ) і боковій (Фіг 2) проекціях Пристрій пояснюється ілюстративно Пристрій має форму правильної трикутної призми, на ЗОВНІШНІЙ поверхні кожної з граней (1) якої виконано жолоб (2) прямокутної форми різної глибини (0,5, 0,8 11мм) Пристрій використовується таким чином Видалений хрящ (3) розміщують в жолобі (2) таким чином, що нижній край хряща притуляється до нижньої стінки жолоба, а внутрішня поверхня торкається дна жолоба Площа хряща є меншою від площі жолоба, тому для фіксації хряща його розміщують так, щоб бокові краї торкалися до бокових стінок жолоба Це досягається поворотом хряща в жолобі Для розтину хряща використовують ніж (4) виготовлений у формі прямокутного трикутника, який розташовують на робочій грані призми, щільно притуляючи до неї і переміщують у напрямку до хряща Оскільки пристрій має форму правильної трикутної призми, то помістивши його однією стороною на горизонтальну поверхню, робоча грань буде розташована під кутом 60° і це забезпечує надійну фіксацію хряща до дна жолоба під час його розтину внаслідок сили тяжіння Довжина леза ножа, яка значно перевищує висоту грані призми та його форма у вигляді прямокутного трикутника дозволяють фіксувати ніж в одній площині і тим самим отримати пластинки рівної товщини на всьому протязі, яка рівна глибинні жолоба Вибір тієї чи іншої грані призми, як робочої залежить від товщини пластинки хряща і заданої товщини пластинки, що буде виготовлятися Для наочності приводимо результати виготов ВІДПОВІДНО 0,5, 0,8 і 1 мм, а як різальний інстру мент використовують ніж, поперечний зріз якого має форму прямокутного трикутника о> 10474 лення пластинок з використанням різних інструментів (таблиця) Товщина і форма хряща підбиралися аналогічними в обох випадках Різницею було те, що в першому випадку для виготовлення плас тинок хряща використовували скальпель і шпатель (базовий об'єкт), а в другому - запропонований пристрій Таблиця Наслідки виготовлення пластинок хряща з використанням різних інструментів Показники Час виготовлення пластинки (сек) Якість виготовлення пластинки хряща - рівна поверхня пластинки - нерівна поверхня пластинки - товщина пластинки однакова на всьому протязі - товщина пластинки неоднакова на всьому протязі - пластинка легко ламається при згинанні - пластинка зберігає свою упрупсть при згинанні Прототип (базовий об'єкт) п=10 М±т 35 ±1,232 Запропонований пристрій п=10 М±т 7±0,411 Р
