Витратомір

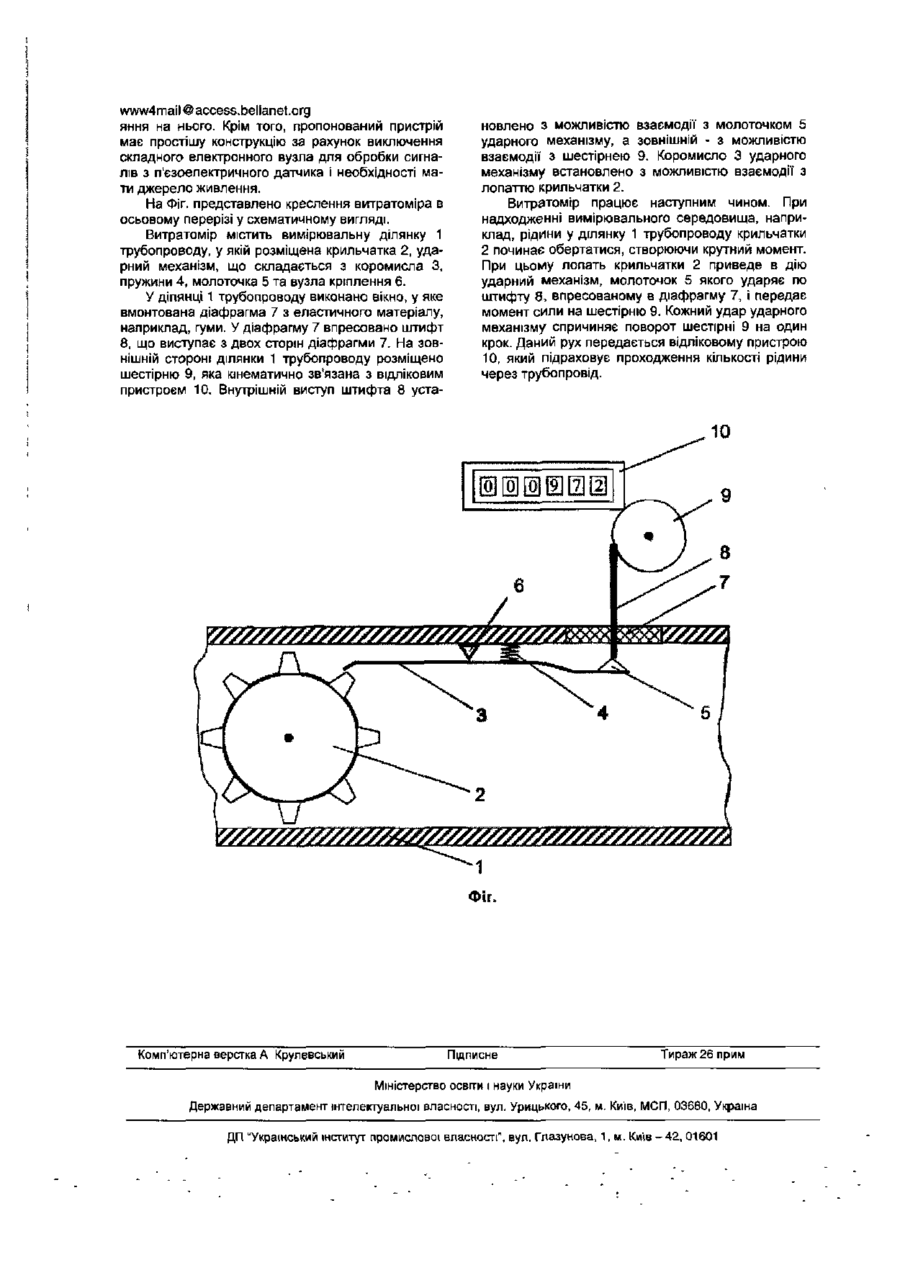

Витратомір, що містить вимірювальну ділянку трубопроводу, у якій розміщено крильчатку та ударний механізм, що установлений на внутрішній поверхні ділянки трубопроводу з можливістю вза ємодії з лопаттю крильчатки, а із зовнішньої сторони ділянки трубопроводу розміщено вузол зняття інформаційного сигналу, який відрізняється тим, що у ділянці трубопроводу виконано вікно, у яке вмонтована діафрагма з еластичного матеріалу з впресованим у неї штифтом, що виступає з двох сторін діафрагми, вузол зняття Інформаційного сигналу виконано у вигляді шестірні, що кінематично зв'язана з вщліковим пристроєм, причому внутрішній виступ штифта установлено з можливістю взаємодії з ударним механізмом, а ЗОВНІШНІЙ з можливістю взаємодії з шестірнею. Корисна модель належить до галузі вимірювальної техніки і може бути використана для вимірювання витрати рідини, газу. вмонтована діафрагма з еластичного матеріалу з впресованим у неї штифтом, і уведення шестірні, що кінематично зв'язана з ВІДЛІКОВИМ пристроєм, дозволило б знизити вплив зовнішніх механічних діянь на результати вимірювання і, таким чином, підвищити точність вимірювання і, крім того, спростити пристрій. Поставлена задача вирішується тим, що в витратомір, який містить вимірювальну ділянку трубопроводу, у якій розміщено крильчатку та ударний механізм, що установлений на внутрішній поверхні ділянки трубопроводу з можливістю взаємодії з лопаттю крильчатки, а із зовнішньої сторони ділянки трубопроводу розміщено вузол зняття інформаційного сигналу, уведені наступні істоті ознаки, які відрізняються від найближчого аналога. У вимірювальній ділянці трубопроводу виконано вікно, у яке вмонтована діафрагма з еластичного матеріалу з впресованим у неї' штифтом, що виступає з двох сторін діафрагми. Вузол зняття інформаційного сигналу виконано у вигляді шестірні, що кінематично зв'язана з ВІДЛІКОВИМ пристроєм. Внутрішній виступ штифта установлено з можливістю взаємодії з ударним механізмом, а зовнішній - з можливістю взаємодії з шестірнею. Пропонований витратомір має підвищену точність за рахунок того, що у ньому відсутній п'єзоелектричний датчик, який чутливий до будь-яких механічних діянь. Такими механічними діяннями можуть бути, наприклад резонансні явища трубопроводу при проходженні рідини або навмисні ді Відомий ЛІЧИЛЬНИК КІЛЬКОСТІ рідини за патен том №1472 на корисну модель, М. кл. G01F 30, G01F 10, опублікований 15.10.02, який, як і витратомір, що заявляється, містить корпус, в якому розміщена крильчатка, відліковий пристрій. Недоліком цього лічильника є недостатня точність при дії зовнішніх магнітних полів. Найближчим за сукупністю ознак до технічного рішення, що пропонується, є витратомір за патентом РФ №2003943, М.кл. G01F 1\10, опубл. 30.11.93. Цей витратомір, як і той, що пропонується, містить вимірювальну ділянку трубопроводу, у якій розміщено крильчатку та ударний механізм. Крім того відомий витратомір має на зовнішній стороні ділянки трубопроводу п'єзоелектричний датчик. Відомий витратою має наступні недоліки: недостатню точність вимірювання, бо його п'єзоелектричний датчик реагує не тільки на пружні коливання, що виникають від дії ударного механізму витратоміра, а й на зовнішні механічні діяння на трубопровід, наприклад, удари. складну конструкцію за рахунок необхідності мати електронну схему обробки сигналу п'єзоелектричного датчика. В основу корисної моделі поставлено задачу створити такий витратомір, в якому виконання у вимірювальній ділянці трубопроводу вікна, в яке ю www4mail@access.bellanet.org яння на нього. Крім того, пропонований пристрій має простішу конструкцію за рахунок виключення складного електронного вузла для обробки сигналів з п'єзоелектричного датчика і необхідності мати джерело живлення. На Фіг. представлено креслення витратоміра в осьовому перерізі у схематичному вигляді. Витратомір містить вимірювальну ділянку 1 трубопроводу, у якій розміщена крильчатка 2, ударний механізм, що складається з коромисла З, пружини 4, молоточка 5 та вузла кріплення 6. У ділянці 1 трубопроводу виконано вікно, у яке вмонтована діафрагма 7 з еластичного матеріалу, наприклад, гуми. У діафрагму 7 впресовано штифт 8, що виступає з двох сторін діафрагми 7. На зовнішній стороні ділянки 1 трубопроводу розміщено шестірню 9, яка кінематично зв'язана з відліковим пристроєм 10. Внутрішній виступ штифта 8 уста Комп'ютерна верстка А Крулевський новлено з можливістю взаємодії з молоточком 5 ударного механізму, а зовнішній - з можливістю взаємодії з шестірнею 9. Коромисло 3 ударного механізму встановлено з можливістю взаємодії з лопаттю крильчатки 2. Витратомір працює наступним чином. При надходженні вимірювального середовища, наприклад, рідини у ділянку 1 трубопроводу крильчатки 2 починає обертатися, створюючи крутний момент. При цьому лопать крильчатки 2 приведе в дію ударний механізм, молоточок 5 якого ударяє по штифту 8, впресованому в діафрагму 7, і передає момент сили на шестірню 9. Кожний удар ударного механізму спричиняє поворот шестірні 9 на один крок. Даний рух передається відліковому пристрою 10, який підраховує проходження кількості рідини через трубопровід. Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
