Миюча машинка
Номер патенту: 3114
Опубліковано: 26.12.1994
Автори: Мальцев Олександр Сергійович, Святодух Анатолій Серафимович, Єфімчук Борис Павлович, Мельник Юрій Йосифович, Хвостов Михайло Миколайович
Формула / Реферат

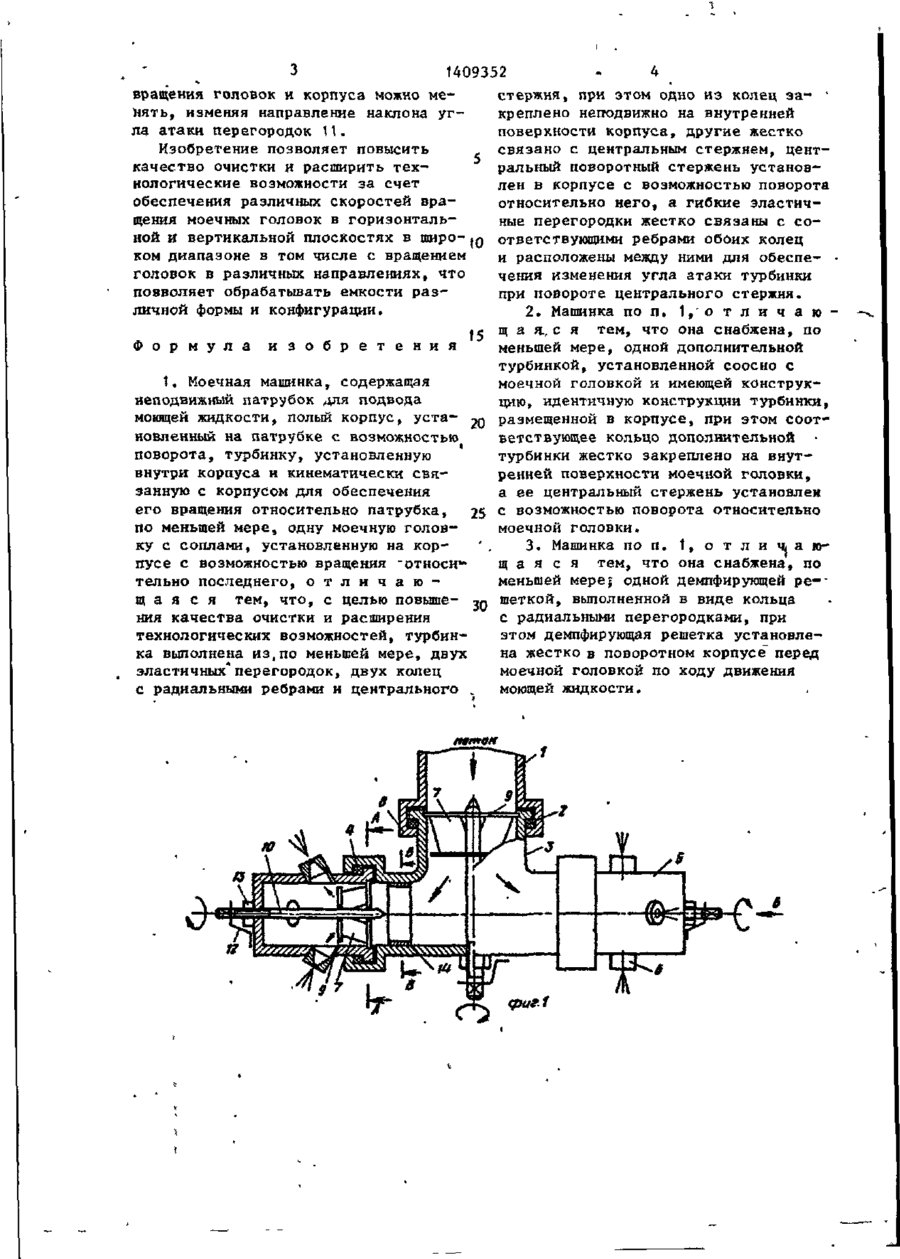

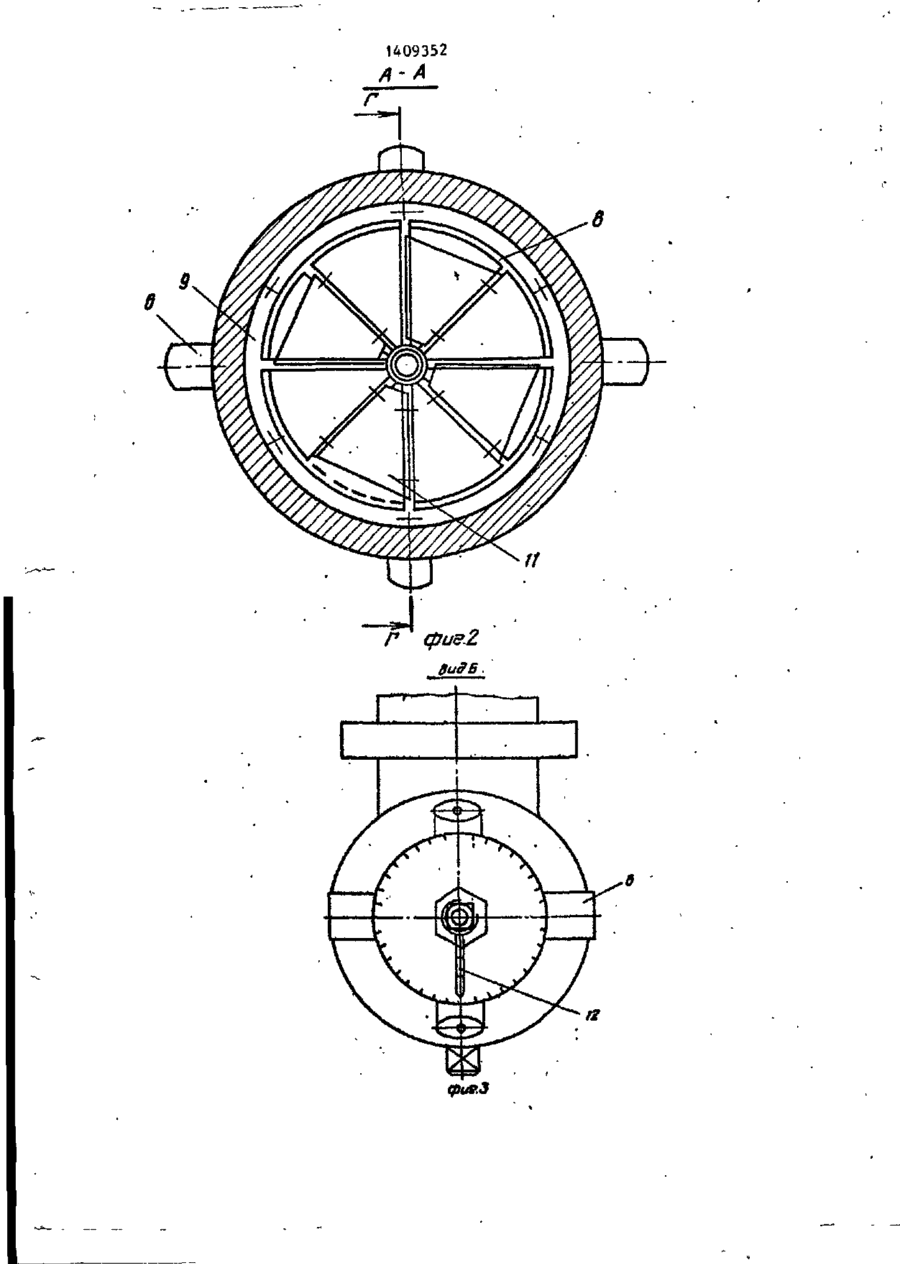

1. Моечная машинка, содержащая неподвижный патрубок для подвода моющей жидкости, полый корпус, установленный на патрубке с возможностью поворота, турбинку, установленную внутри корпуса и кинематически связанную с корпусом для обеспечения его вращения относительно патрубка, по меньшей мере, одну моечную головку с соплами, установленную на корпусе с возможностью вращения относительно последнего, отличающаяся тем, что, с целью повышения качества очистки и расширения технологических возможностей, турбинка выполнена из, по меньшей мере, двух эластичных перегородок, двух колец с радиальными ребрами и центрального стержня, при этом одно из колец закреплено неподвижно на внутренней поверхности корпуса, другие жестко связаны с центральным стержнем, центральный поворотный стержень установлен в корпусе с возможностью поворота относительно него, а гибкие эластичные перегородки жестко связаны со соответствующими ребрами обоих колец и расположены между ними для обеспечения изменения угла атаки турбинки при повороте центрального стержня.

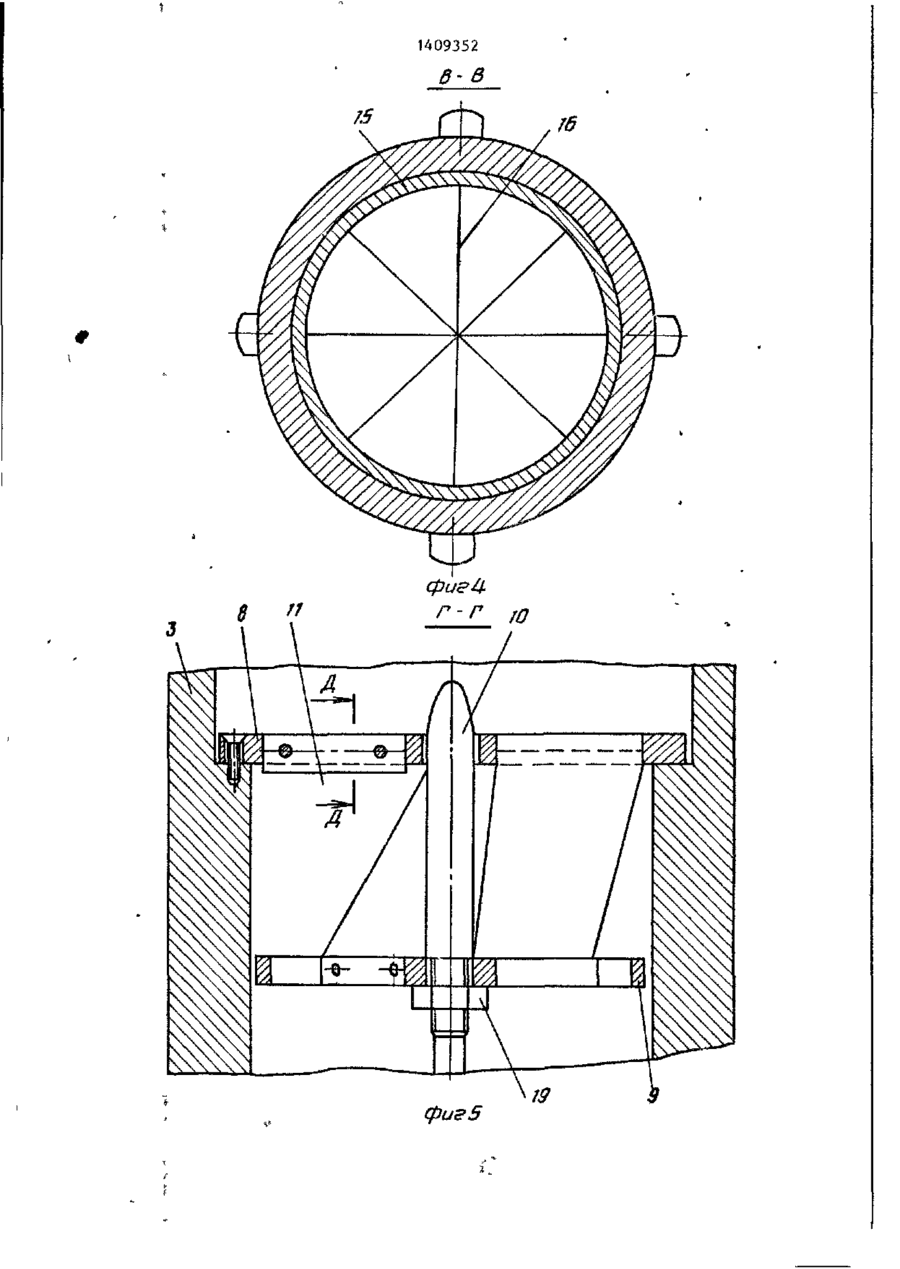

2. Машинка по п. 1, отличающаяся тем, что она снабжена, по меньшей мере, одной дополнительной турбинкой, установленной соосно с моечной головкой и имеющей конструкцию, идентичную конструкции турбинки, размещенной в корпусе, при этом соответствующее кольцо дополнительной турбинки жестко закреплено на внутренней поверхности моечной головки, а ее центральный стержень установлен с возможностью поворота относительно моечной головки.
3. Машинка по п. 1, отличающаяся тем, что она снабжена, по меньшей мере, одной демпфирующей решеткой, выполненной в виде кольца с радиальными перегородками, при этом демпфирующая решетка установлена жестко в поворотном корпусе перед моечной головкой по ходу движения моющей жидкости.
Текст

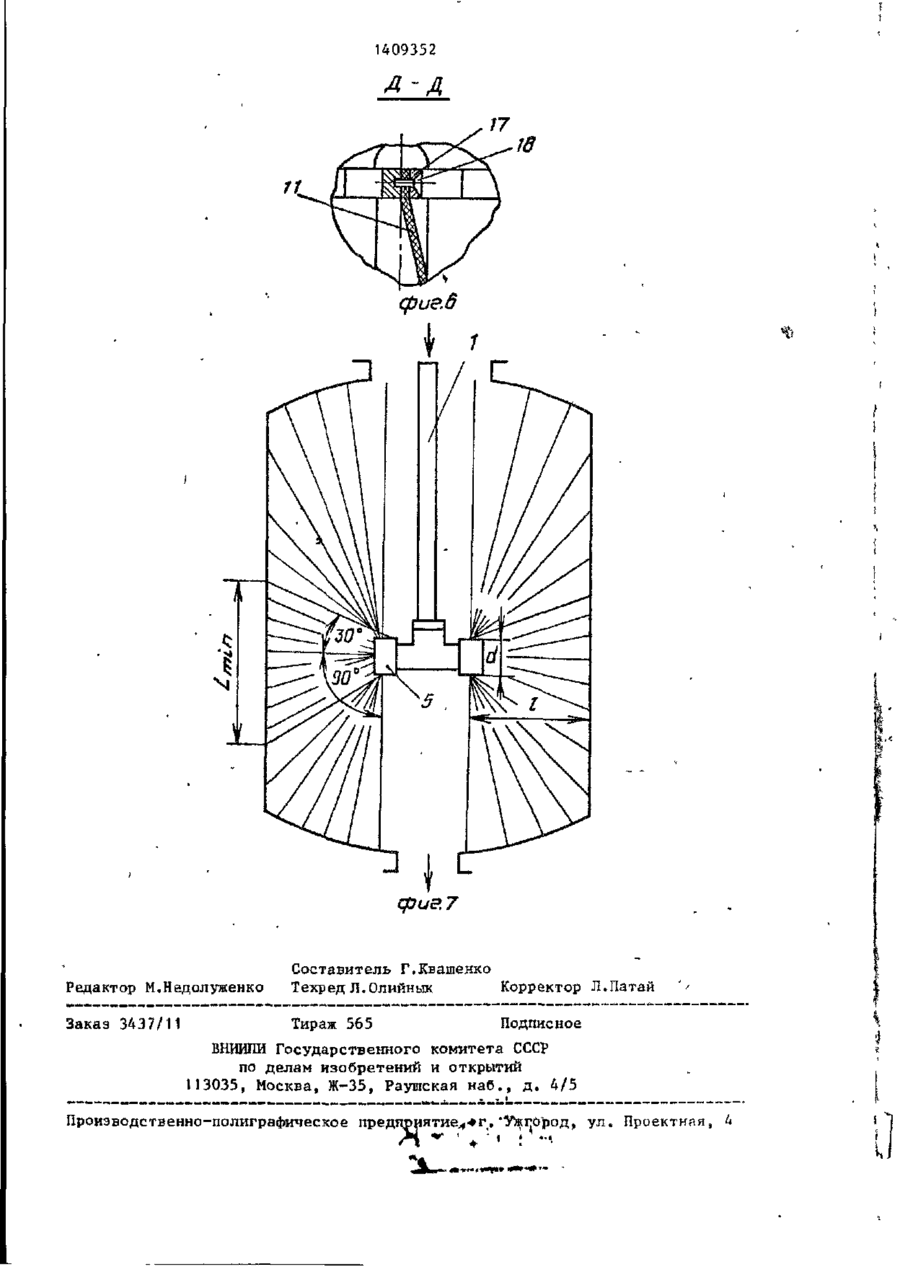

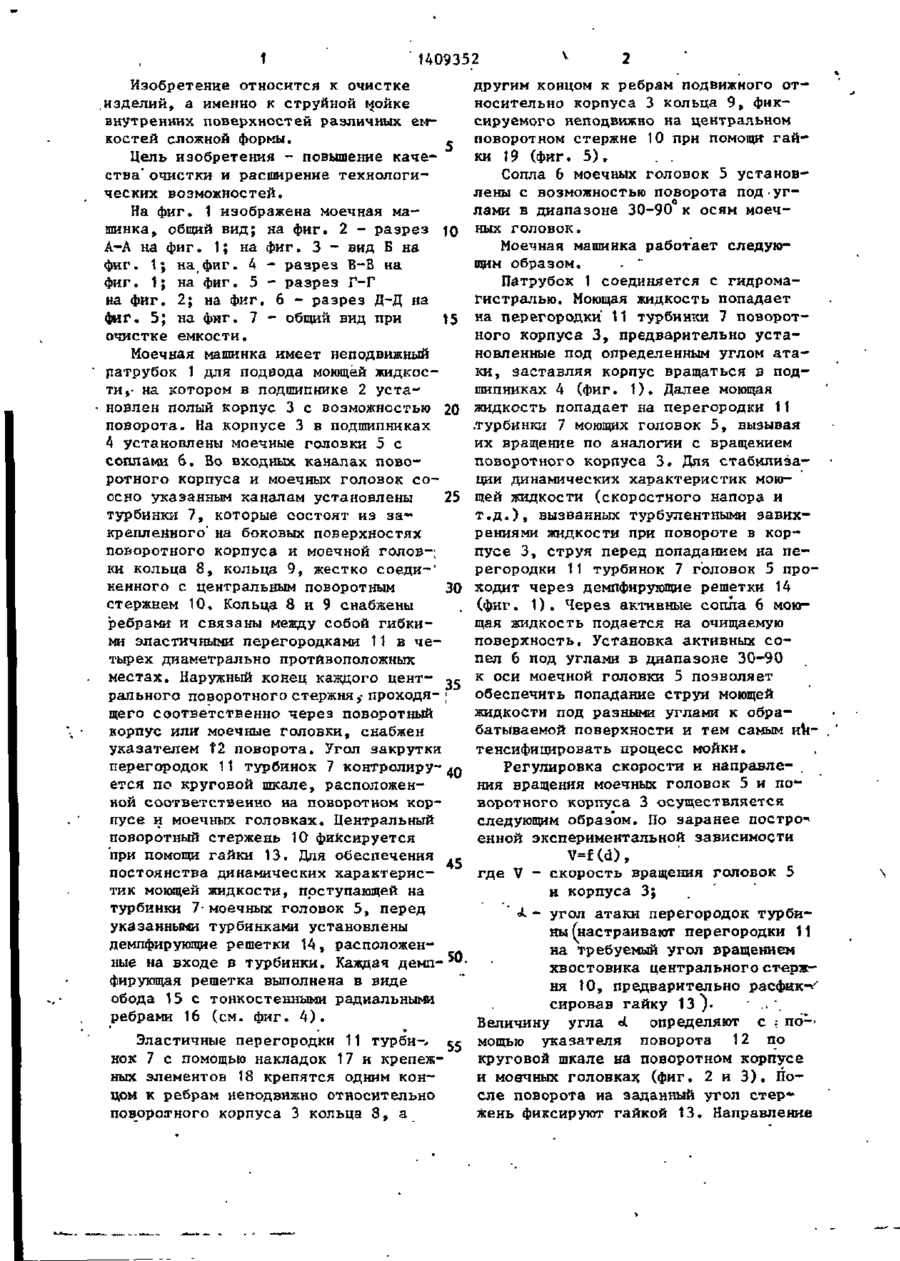

СОЮЗ СОВЕТСНИХ СОЦИА ЛИСТИЧЕСНИХ РЕСПУБЛИН (3D 4 В 08 В 9/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4077619/27-12 (22) 09.04.86 (46) 15.07.88. Бюл. № 26 (72) А.С.Мальцев, Ю.И.Мельник, М.Н.Хвостов, Б.П.Ефимчук и А.С.Свято дух (53) 628.314.2(088.8) (56) Авторское свидетельство СССР № 895563, кл. В 08 В 9/08, 1978. " ется на- поворотный корпус, и далее жидкость через демпфирующие решетки поступает на турбинки моечных головок с соплами, которые вращаются относи- • тельно корпуса. Выполнение турбинок с эластичными перегородками, угол атаки которых изменяется при помощи центрального поворотного стержня, позволяет регулировать вращение моечных головок раздельно как в гори* зоктальной плоскости, так и в верти(54) МОЕЧНАЯ МАШИНКА кальной плоскости, при этом каждая (57) Изобретение позволяет повысить моечная головка может вращаться с качество очистки и расширить технологические возможности. Моющая жидкость ' различной скоростью, в том числе и в различных направлениях. 2 э.п. через неподвижный патрубок поступает ф-лы, 7 ил. к турбинке, вращение которой переда 8 (Л РПФ-К 1 1409352 Изобретение относится к очистке изделий, а именно к струйной імойке внутренних поверхностей различных емкостей сложной формы. Цель изобретения - повышение качества' очистки и расширение технологических возможностей. На фиг. 1 изображена моечная машинка, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - разрез Г-Г на фиг. 2; на фиг. 6 - разрез Д-Д на фиг. 5j на фиг. 7 - общий вид при 15 очистке емкости. Моечная машинка имеет неподвижный ратрубок 1 для подвода моющей жидкости,- на котором в подшипнике 2 установлен полый корпус 3 с возможностью 20 поворота. На корпусе 3 в подшипниках 4 установлены моечные головки 5 с соплами 6. Во входных каналах поворотного корпуса и моечных головок соосно указанным каналам установлены 25 турбинки 7, которые состоят из закрепленного' на боковых поверхностях поворотного корпуса и моечной голов-; ки кольца 8, кольца 9, жестко соеди-' ненного с центральным поворотным 30 стержнем 10. Кольца 8 и 9 снабжены ребрами и связаны между собой гибкими эластичными перегородками t1 в четырех диаметрально противоположных местах. Наружный конец каждого центрального поворотного стержня,- проходя- 35 щего соответственно через поворотный корпус или моечные головки, снабжен указателем Т2 поворота. Угол закрутки перегородок 11 турбинок 7 контролируется по круговой шкале, расположен- 40 ной соответственно на поворотном корпусе и моечных головках. Центральный поворотный стержень 10 фиксируется при помощи гайки 13. Для обеспечения постоянства динамических характерис- 45 тик моющей жидкости, поступающей на турбинки 7-моечных головок 5, перед указанными турбннками установлены демпфирующие решетки 14, расположенные на входе в турбинки. Каждая демп- 50 фирующая решетка выполнена в виде обода 15 с тонкостенными радиальными ребрами 16 (см. фиг. 4 ) . другим концом к ребрам подвижного относительно корпуса 3 кольца 9, фиксируемого неподвижно на центральном поворотном стержне 10 при помощи- гайки 19 (фиг. 5 ) . Сопла 6 моечных головок 5 установлены с возможностью поворота под углами в диапазоне 30-90 к осям моечных головок. Моечная машинка работает следующим образом, . " Патрубок 1 соединяется с гидромагистралью. Моющая жидкость попадает на перегородки \1 турбинки 7 поворотного корпуса 3» предварительно установленные под определенным углом атаки, заставляя корпус вращаться в подшипниках 4 (фиг. 1 ) . Далее моющая жидкость попадает на перегородки 11 .турбинки 7 моющих головок 5, вызывая их вращение по аналогии с вращением поворотного корпуса 3. Для стабилизации динамических характеристик моющей жидкости (скоростного напора и т.д.), вызванных турбулентными завихрениями жидкости при повороте в корпусе 3, струя перед попаданием на перегородки 11 турбинок 7 головок 5 проходит через демпфирующие решетки 14 (фиг. 1 ) . Через активные сопла 6 моющая жидкость подается на очищаемую поверхность. Установка активных сопел 6 под углами в диапазоне 30-90 к оси моечной головки 5 позволяет обеспечить попадание струи моющей жидкости под разными углами к обрабатываемой поверхности и тем самым ин~ тенсифицировать процесс мойки. Регулировка скорости и направле- . ния вращения моечных головок 5 и по*воротного корпуса 3 осуществляется следующим образом. По заранее построю енной экспериментальной зависимости V=f(d), где V - скорость вращения головок 5 и корпуса 3;
ДивитисяДодаткова інформація
Назва патенту англійськоюWashing machine
Автори англійськоюMaltsev Oleksandr Serhiiovych, Melnyk Yurii Yosyfovych, Khvostov Mykhailo Mykolaiovych, Yefimchuk Borys Pavlovych, Sviatodukh Anatolii Serafymovych
Назва патенту російськоюМоечная машинка
Автори російськоюМальцев Александр Сергеевич, Мельник Юрий Иосифович, Хвостов Михаил Николаевич, Ефимчук Борис Павлович, Святодух Анатолий Серафимович
МПК / Мітки
МПК: B08B 9/08
