Грохот

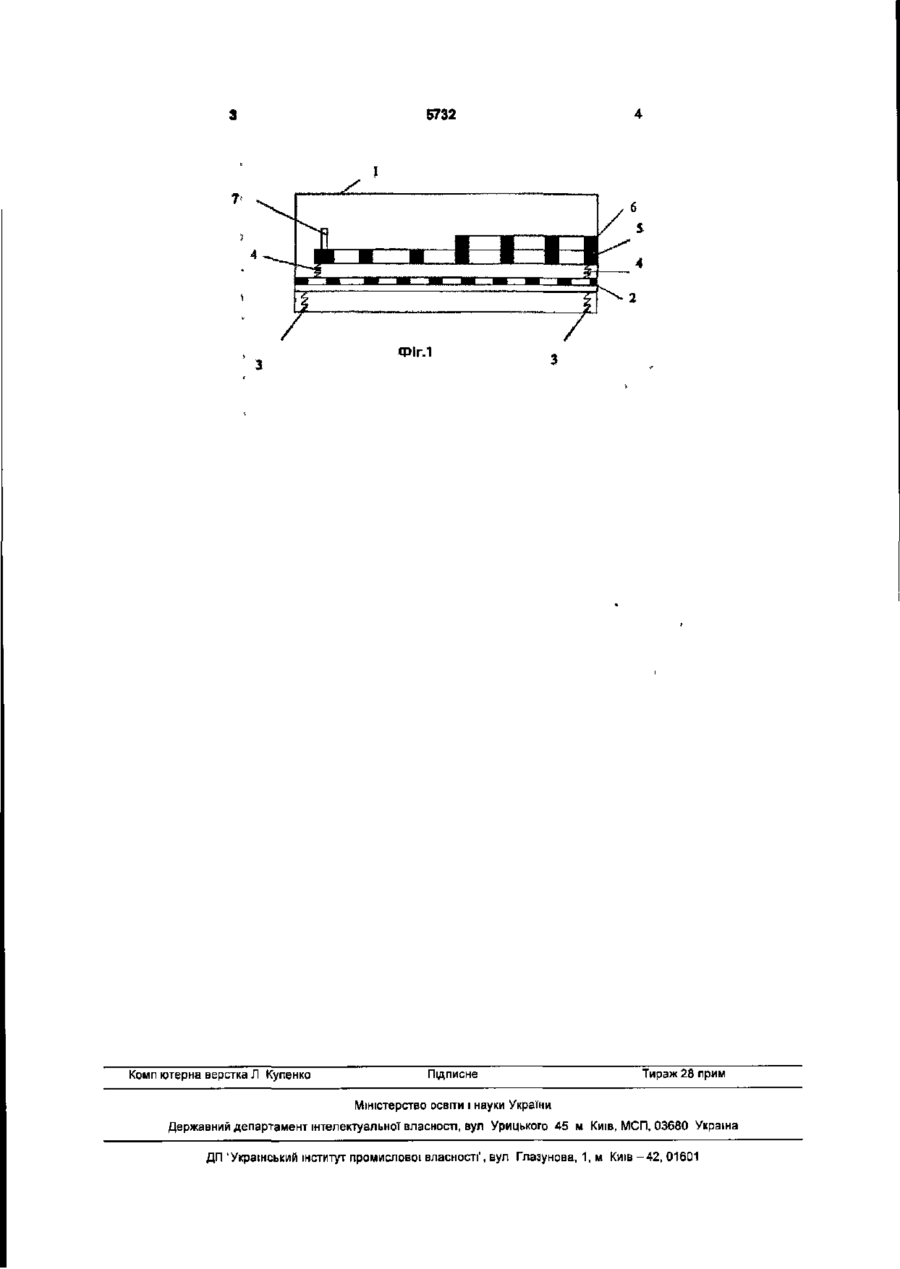

Грохот, що містить основу і сито, який відрізняється тим, що він оснащений живильником, Заявлена корисна модель належить до устаткування для класифікації матеріалів по крупності. Відомий грохот ДЛЯ класифікації рудних пульп, що містить основу і сито [1]. Відомий грохот для класифікації сипучих матеріалів, що містить основу і сито [2]. Недоліком відомих грохотів є те, що навантаження на поверхню сита розподілено не рівномірно, що приводить до зменшення тривалості строку служби сита, погіршення якості класифікації матеріалів, зниження продуктивності, підвищення енергоємності і металоємності, а також до забруднення навколишнього природного середовища. Задачею корисної моделі є захист навколишнього природного середовища, ресурсозбереження, енергозбереження, поліпшення якості класифікації матеріалів, підвищення продуктивності і тривалості строку служби сита. Така задача вирішується тим, що грохот, який містить основу і сито забезпечений живильником установленим над ситом, робоча поверхня живильника може бути виконаною, наприклад зносостійкою, армованою із пружкого матеріалу або інше, живильник або сито або живильник і сито можуть бути установлені на пружкі опори, причому пружкі опори живильника і сита можуть бути установлені на загальній основі грохота або можуть бути об'єднані між собою. Запропонована сукупність ознак надає можливість захисту навколишнього природного середовища, підвищення продуктивності, поліпшення якості класифікації матеріалів, зниження витрат енергії, металоємкості і підвищення тривалості строку служби сита. На Фіг.1 зображений грохот, який містить ос встановленим над ситом, робоча поверхня живильника може бути виконана, наприклад зносостійкою, армованою із пружного матеріалу або іншою, живильник або сито, або живильник і сито можуть бути установлені на пружні опори, причому пружні опори живильника І сита можуть бути установлені на загальній основі грохота або можуть бути з'єднані між собою. нову 1, сито 2, пружкі опори 3, 4, живильник 5 армований елементами 6, захисний щит 7. Сито 2 установлено на пружких опорах 3 на основі 1, над ситом 2 на пружких опорах 4 які з'єднані з пружкими опорами 3 (на Фіг.1 не показано) установлений живильник 5, армований елементами 6 і захисний щит 7. При роботі грохота матеріал поступає на робочу поверхню живильника 5, армовану пружкими елементами 6 і незначними порціями рівномірно розподіляється по всій поверхні сита 2, причому матеріал падає на поверхню сита з незначної відстані під кутом близько 90° в напрямку отворів на поверхні сита 2 і класифікується під дією гравітаційних і вібраційних сил. За рахунок динамічної дії матеріалу на пружкі елементи живильника 5 і пружкі опори 3, 4, а також гравітаційних сил матеріал класифікується і транспортується по площині живильника 5 і сита 2 вниз, що значно зменшує витрати енергії на класифікацію матеріалів. Вібратор (на Фіг.1 не показано) включається додатково в залежності від матеріалу І продуктивності грохота. Заявлена корисна модель дозволяє захистити навколишнє природне середовище, знижує витрати матеріалів і енергії, що підтверджує протокол випробувань від 20 08.1990р. на збагачувальній фабриці Верхньодніпровського гірничометалургійного комбінату, згідно якого продуктивність грохота в порівнянні з відомими грохотами при однакових розмірах сита підвищилася з 15,2т/год. до 203,7т/год., при цьому якість класифікації підвищилася з 89,3% до 99,999%. При випробуваннях маса дебалансів вібратора ІВ-98 була зменшена в 10 разів CM со Ю 5732 Фіг.1 Комп ютерна верстка Л Купенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45 м Київ, МСП, 03680 Україна ДП 'Український інститут промислової власності', вул Глазунова, 1, м Київ - 4 2 , 01601
