Завантажити PDF файл.

Формула / Реферат

1. Закупорювальний пристрій для банок, що містить стіл для банок і розташований над ним привід, пов'язаний з закупорювальною головкою за допомогою муфти, який відрізняється тим, що закупорювальна головка постачена механізмом подачі до банки і вміщена, в камеру, що складається з нерухомого корпусу, сполученого з джерелом подачі пару і рухливої частини, причому нижні крайки обох частин камери постачені ущільненнями і виконані за формою закупорювальних банок.

2. Закупорювальний пристрій по п. 1, який відрізняється тим, що рухлива частина змонтована на шарнірному паралелограмі.

3. Закупорювальний пристрій по пп. 1 і 2, який відрізняється тим, що в корпусі змонтований клапан подачі пару, що взаємодіє з рухливою частиною камери і камера залучена до системи витяжної вентиляції.

4. Закупорювальний пристрій по пп. 1, 2, і 3, який відрізняється тим, що механізм подачі закупорювальної головки містять важіль, що має лисину, що взаємодіє із шарнірним паралелограмом.

5. Закупорювальний пристрій по пп. 1, 2, 3 і 4, який відрізняється тим, що рухлива частина камери постачена теплоізоляційною накладкою.

Текст

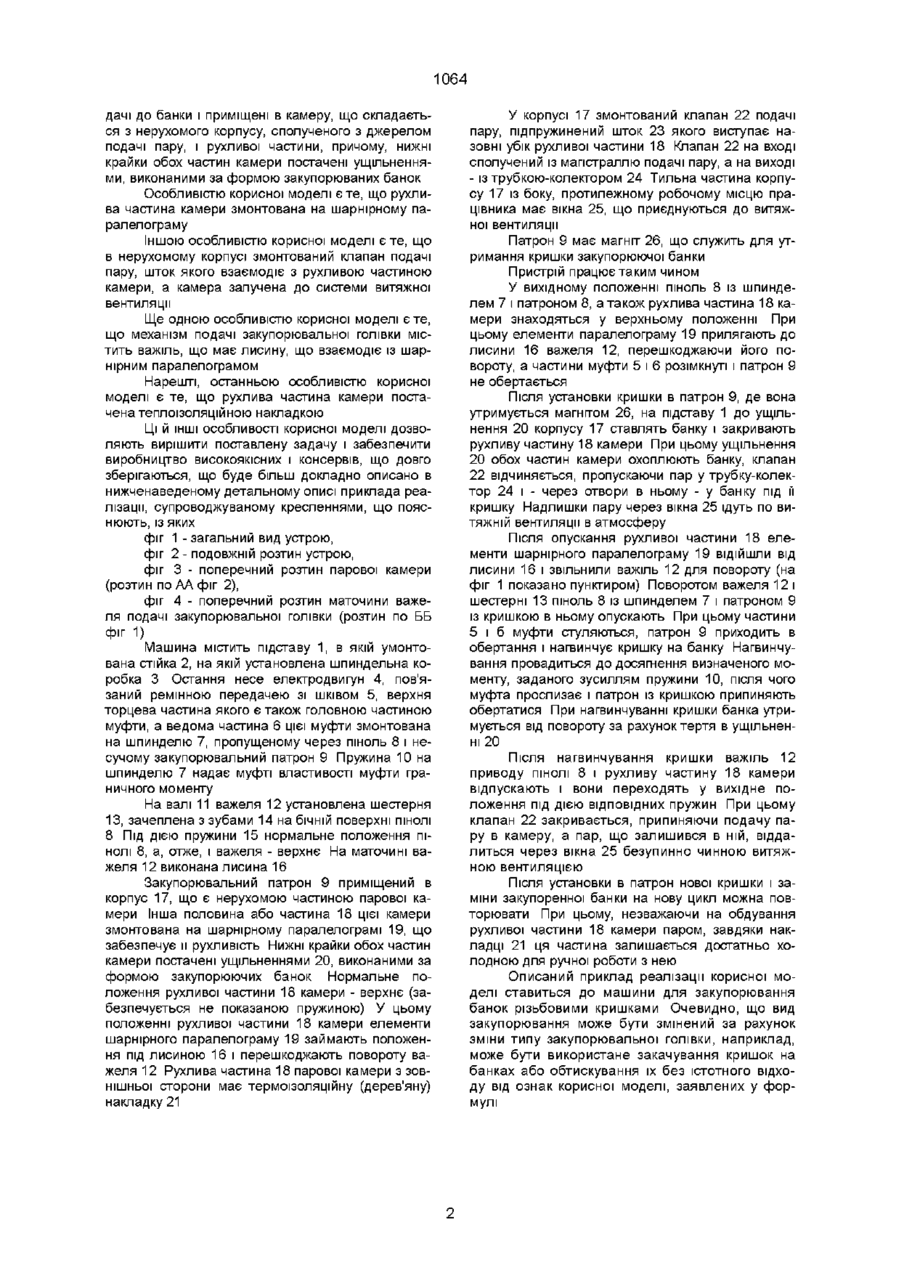

1 Закупорювальний пристрій для банок, що містить стіл для банок і розташований над ним привід, пов'язаний з закупорювальною головкою за допомогою муфти, який відрізняється тим, що закупорювальна головка постачена механізмом подачі до банки і вміщена, в камеру, що складається з нерухомого корпусу, сполученого з джерелом подачі пару і рухливої частини, причому нижні крайки обох частин камери постачені ущільненнями і виконані за формою закупорювальних банок 2 Закупорювальний пристрій по п 1, який відрізняється тим, що рухлива частина змонтована на шарнірному паралелограмі 3 Закупорювальний пристрій по пп 1 і 2, який відрізняється тим, що в корпусі змонтований клапан подачі пару, що взаємодіє з рухливою частиною камери і камера залучена до системи витяжної вентиляції 4 Закупорювальний пристрій по пп 1, 2, і 3, який відрізняється тим, що механізм подачі закупорювальної головки містять важіль, що має лисину, що взаємодіє із шарнірним паралелограмом 5 Закупорювальний пристрій по пп 1, 2, 3 і 4, який відрізняється тим, що рухлива частина камери постачена теплоізоляційною накладкою Корисна модель відноситься закупорювальної машини для банок, зокрема, для закупорювання склобанок із паровакуумним опрацюванням підкришечного простору банок Відома машина для заповнення й закупорювання поліетиленових пакетів у середовищі розрідженого повітря, що містить змонтовані на переривчасто-поворотній зірці рознімні по вертикалі камери, у яких провадиться заповнення пакетів з відкачуванням із них повітря і їх запечатування (Ас СРСР №1651784, МПК В 65В 3102 від 23 07 93, бюл № 27) Проте ця машина не може забезпечити закупорювання банок, оскільки не має ВІДПОВІДНИХ робочих органів Відома також машина для закупорювання пляшок різьбовими ковпачками в середовищі інертного газу (Патент РСТ 94\25347, МПК 5В 65 В 312 від 10 11 94 р ) У цій машині закупорювальні голівки приміщені в циліндричні камери, нижні КІНЦІ яких постачені ВІДПОВІДНИМИ ущільнювачими кільцями і взаємодіють із плічками пляшок при створенні в їх порожнині умов, ВІДМІННИХ від атмосферних Проте відоме рішення не можна використовувати для випадку закупорювання банок, тому що розмір їхніх плічок соїзмеримий із розміром самих кришок Найбільш близькою до заявляємої є напівавтоматична закаточна машина ЗК4-3-16 (Обору дование консервного производства, Э С Гореньков и В Л Бибергал, Москва, ВО «Агропромиздат», 1989 р, ст 101-103), призначена для виробництва невеличких партій консервів Машина містить підтискний стіл, керований педаллю, і розташовану над ним закаточну головку з приводом Встановлена на підтискному столі банка з одягненою кришкою при натисканні на педаль піднімається до закаточної головки й одночасно що включається за допомогою однообертової муфти закаточна головка робить закупорювання Банки з кришками подаються і віддаляться вручну Машина проста по конструкції і широко застосовується при виробництві невеличких партій консервів, але и хибою є неможливість асептичного опрацювання підкришечного простору закупорюваних банок і, отже, висока можливість бактеріального забруднення продукту в них Крім того, у підкришечному просторі банок залишається багато повітря, кисень якого в процесі збереження негативно впливає на властивості продукту Задачею корисної моделі є усунення зазначених хиб відомої машини, тобто підвищення якості одержуваних консервів Задача вирішується тим, що в закупорювальному пристрої, що містить стіл для банок і розташований над ним привід, пов'язаний з закупорювальною головкою за допомогою муфти, закупорювальна голівка постачена механізмом по ю (О о 1064 дачі до банки і приміщені в камеру, що складається з нерухомого корпусу, сполученого з джерелом подачі пару, і рухливої частини, причому, нижні крайки обох частин камери постачені ущільненнями, виконаними за формою закупорюваних банок Особливістю корисної моделі є те, що рухлива частина камери змонтована на шарнірному паралелограму Іншою особливістю корисної моделі є те, що в нерухомому корпусі змонтований клапан подачі пару, шток якого взаємодіє з рухливою частиною камери, а камера залучена до системи витяжної вентиляції Ще одною особливістю корисної моделі є те, що механізм подачі закупорювальної голівки містить важіль, що має лисину, що взаємодіє із шарнірним паралелограмом Нарешті, останньою особливістю корисної моделі є те, що рухлива частина камери постачена теплоізоляційною накладкою Ці Й ІНШІ особливості корисної моделі дозволяють вирішити поставлену задачу і забезпечити виробництво високоякісних і консервів, що довго зберігаються, що буде більш докладно описано в нижченаведеному детальному описі приклада реалізації, супроводжуваному кресленнями, що пояснюють, ІЗ ЯКИХ фіг 1 - загальний вид устрою, фіг 2 - подовжній розтин устрою, фіг 3 - поперечний розтин парової камери (розтин по АА фіг 2), фіг 4 - поперечний розтин маточини важеля подачі закупорювальної голівки (розтин по ББ фіг 1) Машина містить підставу 1, в якій умонтована стійка 2, на якій установлена шпиндельна коробка 3 Остання несе електродвигун 4, пов'язаний ремінною передачею зі шківом 5, верхня торцева частина якого є також головною частиною муфти, а ведома частина 6 цієї муфти змонтована на шпинделю 7, пропущеному через піноль 8 і несучому закупорювальний патрон 9 Пружина 10 на шпинделю 7 надає муфті властивості муфти граничного моменту На валі 11 важеля 12 установлена шестерня 13, зачеплена з зубами 14 на бічній поверхні ПІНОЛІ 8 Під ДІЄЮ пружини 15 нормальне положення пінолі 8, а, отже, і важеля - верхнє На маточині важеля 12 виконана лисина 16 Закупорювальний патрон 9 приміщений в корпус 17, що є нерухомою частиною парової камери Інша половина або частина 18 цієї камери змонтована на шарнірному паралелограмі 19, що забезпечує и рухливість Нижні крайки обох частин камери постачені ущільненнями 20, виконаними за формою закупорюючих банок Нормальне положення рухливої частини 18 камери - верхнє (забезпечується не показаною пружиною) У цьому положенні рухливої частини 18 камери елементи шарнірного паралелограму 19 займають положення під лисиною 16 і перешкоджають повороту важеля 12 Рухлива частина 18 парової камери з зовнішньої сторони має термоізоляційну (дерев'яну) накладку 21 У корпусі 17 змонтований клапан 22 подачі пару, підпружинений шток 23 якого виступає назовні убік рухливої частини 18 Клапан 22 на вході сполучений із магістраллю подачі пару, а на виході - із трубкою-колектором 24 Тильна частина корпусу 17 із боку, протилежному робочому місцю працівника має вікна 25, що приєднуються до витяжної вентиляції Патрон 9 має магніт 26, що служить для утримання кришки закупорюючої банки Пристрій працює таким чином У вихідному положенні піноль 8 із шпинделем 7 і патроном 8, а також рухлива частина 18 камери знаходяться у верхньому положенні При цьому елементи паралелограму 19 прилягають до лисини 16 важеля 12, перешкоджаючи його повороту, а частини муфти 5 і 6 розімкнуті і патрон 9 не обертається Після установки кришки в патрон 9, де вона утримується магнггом 26, на підставу 1 до ущільнення 20 корпусу 17 ставлять банку і закривають рухливу частину 18 камери При цьому ущільнення 20 обох частин камери охоплюють банку, клапан 22 відчиняється, пропускаючи пар у трубку-колектор 24 і - через отвори в ньому - у банку під її кришку Надлишки пару через вікна 25 ідуть по витяжній вентиляції в атмосферу Після опускання рухливої частини 18 елементи шарнірного паралелограму 19 ВІДІЙШЛИ ВІД лисини 16 і звільнили важіль 12 для повороту (на фіг 1 показано пунктиром) Поворотом важеля 12 і шестерні 13 піноль 8 із шпинделем 7 і патроном 9 із кришкою в ньому опускають При цьому частини 5 і б муфти стуляються, патрон 9 приходить в обертання і нагвинчує кришку на банку Нагвинчування провадиться до досягнення визначеного моменту, заданого зусиллям пружини 10, після чого муфта прослизає і патрон із кришкою припиняють обертатися При нагвинчуванні кришки банка утримується від повороту за рахунок тертя в ущільненні 20 Після нагвинчування кришки важіль 12 приводу ПІНОЛІ 8 і рухливу частину 18 камери відпускають і вони переходять у вихідне положення під дією ВІДПОВІДНИХ пружин При цьому клапан 22 закривається, припиняючи подачу пару в камеру, а пар, що залишився в ній, віддалиться через вікна 25 безупинно чинною витяжною вентиляцією Після установки в патрон нової кришки і заміни закупоренної банки на нову цикл можна повторювати При цьому, незважаючи на обдування рухливої частини 18 камери паром, завдяки накладці 21 ця частина залишається достатньо холодною для ручної роботи з нею Описаний приклад реалізації корисної моделі ставиться до машини для закупорювання банок різьбовими кришками Очевидно, що вид закупорювання може бути змінений за рахунок зміни типу закупорювальної голівки, наприклад, може бути використане закачування кришок на банках або обтискування їх без істотного відходу від ознак корисної моделі, заявлених у формулі

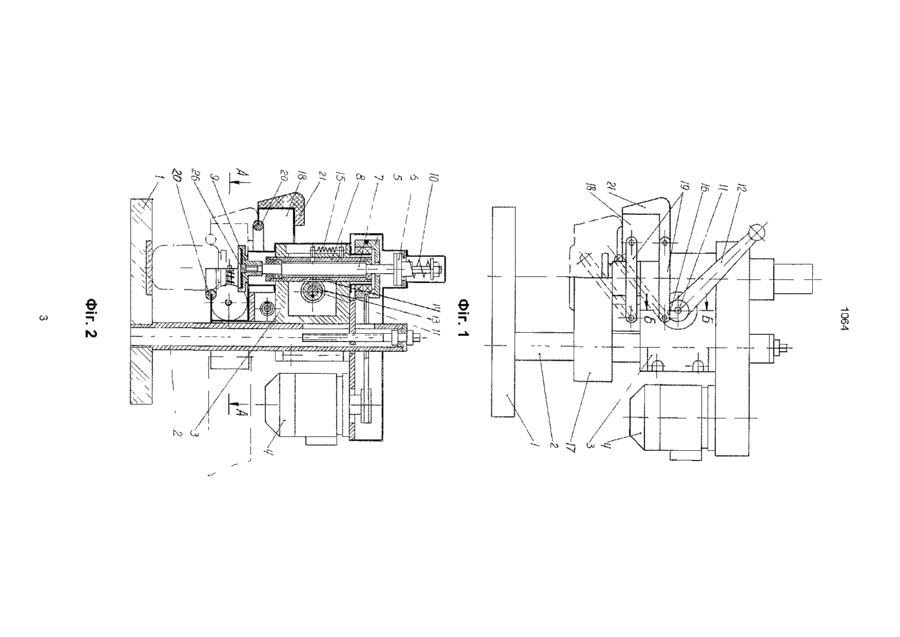

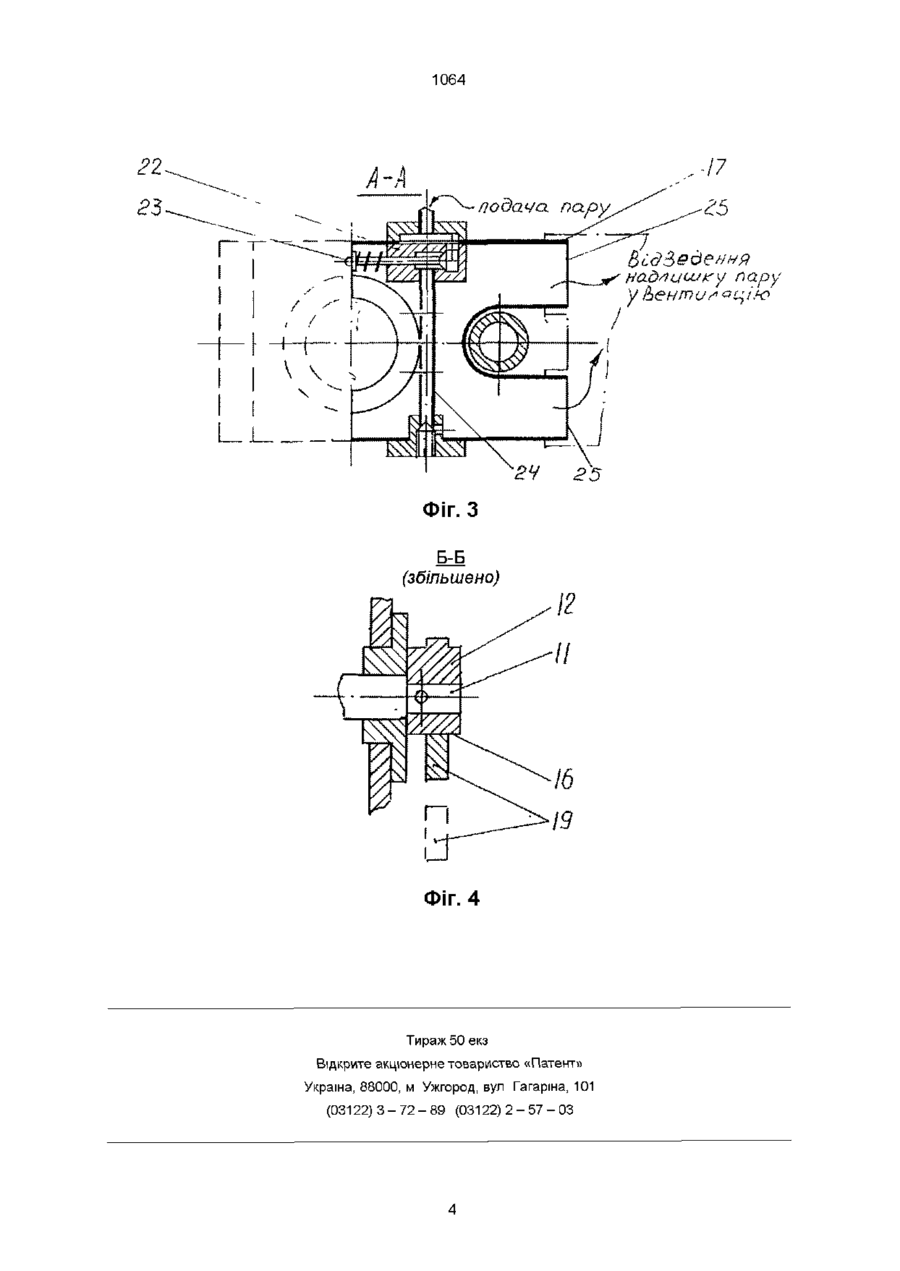

Дивитися

Додаткова інформація

Назва патенту англійською

Corking device for jars

Автори англійською

Avramenko Yevhen Pavlovych, Latyshev Yan Volodymyrovych, Mamutov Ibraim Enverovych

Назва патенту російською

Закупоривающее устройство для банок

Автори російською

Авраменко Евгений Павлович, Латышев Ян Владимирович, Мамутов Ибраим Энверович

МПК / Мітки

МПК: B65B 31/00

Мітки: пристрій, банок, закупорювальний
