Пластиковий профіль для обробки підвіконників

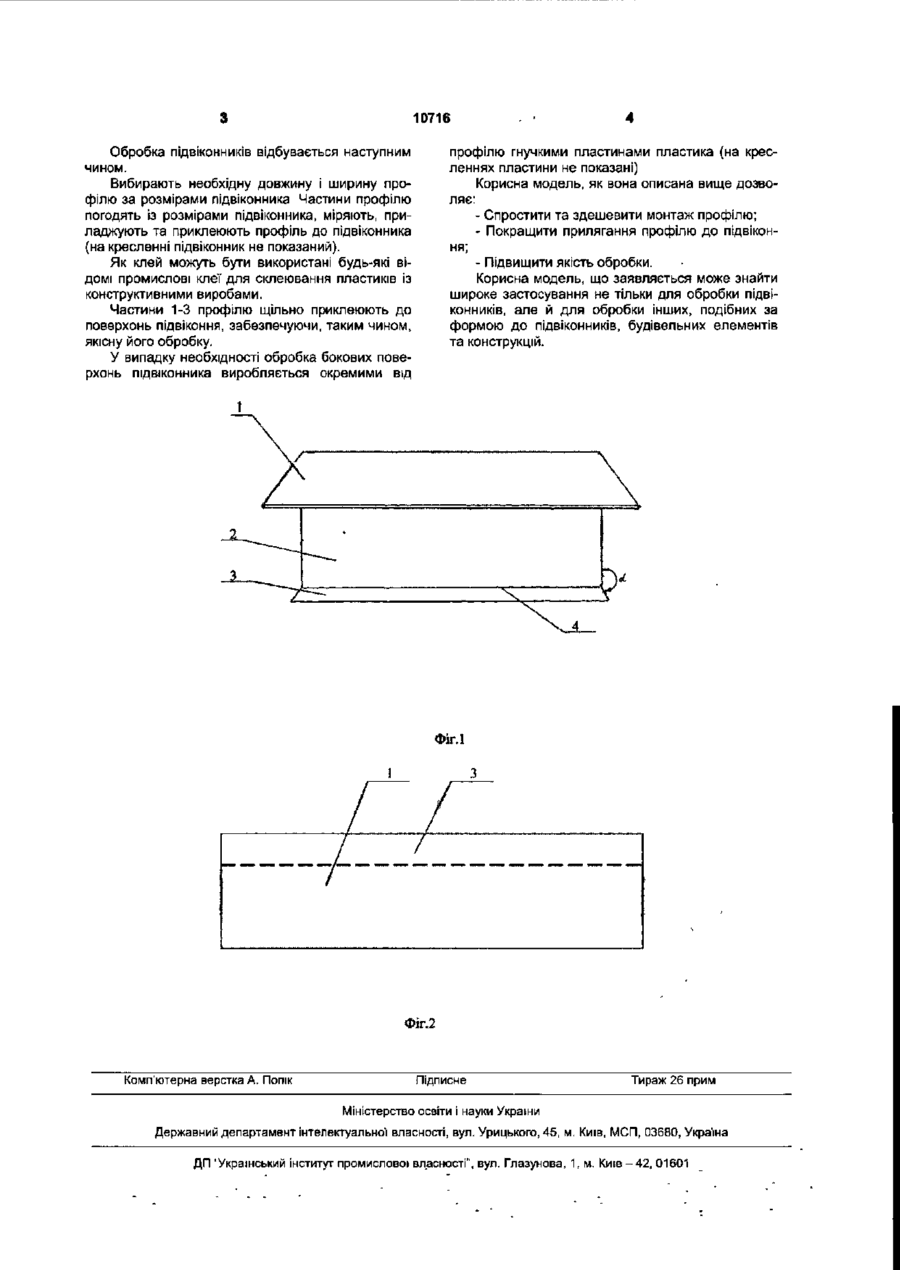

1. Пластиковій профіль для обробки підвіконників, який виконаний у вигляді двох частин - вер Корисна модель відноситься до будівництва і може бути використана для обробки підвіконників. Відомий обробний профіль для будівельних конструкцій, що містить декілька частин профілю, з'єднаних друг з другом з можливістю відгинання відносно один одного та відділення друг від друга [пат. РФ №2230868 кл. 7, Е06ВЗ/20, опубл. 20.06 2004р.]. Недоліком відомого профілю є складність та збільшений час його монтажу, нераціональне використання матеріалу профілю, так як процес монтажу включає декілька операцій: примірка, відрізка необхідної довжини профілю, відламування непотрібних частин, закладання щілин між частинами профілю. Найбільш близьким за технічною сутністю до корисної моделі, що заявляється, та прийнятої за найближчий аналог, є пластиковій профіль для обробки будівельних конструкцій, виконаний у вигляді двох взаємоперпендикулярних верхньої та передньої частин, [міжнародна заявка WO 9102868, кл. E04F19/02, опубл 07 03 1991р.]. Недоліком відомого профілю є те, що він максимально пристосований для обробки тільки віконних та дверних прорізів та використання цього профілю для обробки підвіконників технологічно складно із-за складної підгонки окремих його частин, закладання щілин, що знижує якість обробки. При цьому спільне ребро профілю має С-образну форму, що ускладнює виготовлення профілю та збільшує його собівартість. В основу корисної" моделі поставлена задача створення пластикового профілю більш простого і дешевого за конструкцією для обробки підвіконників із спрощеним монтажем, шляхом' зміни його хньої* та передньої, який відрізняється тим, що профіль додатково містить нижню частину, яка має спільне ребро з передньою частиною профілю. 2 Профіль за п.1, який відрізняється тим, що нижня частина профілю направлена усередину профілю під кутом се = 45 - 9 0 ° . конструкції, що дозволить скоротити час монтажу, збільшити поверхню одночасної обробки частин підвіконника та покращити якість обробки. Рішення цієї задачі досягається тим, що пластиковий профіль для обробки підвіконників, виконаний у вигляді двох частин - верхньої і передньої, згідно корисній моделі, додатково містить нижню частину, яка має спільне ребро з передньою частиною профілю. При цьому нижня частина профілю направлена всередину профілю під кутом а=45-90°. Сукупність цих ознак дозволяє спростити конструкцію пластикового профілю, а також спростити і здешевити монтаж при обробці підвіконників та покращити прилягання профілю до його поверхонь. Крім цього, за рахунок додаткової нижньої частини профілю створюється одночасне покриття підвіконника знизу. Така конструкція спрощує монтаж та покращує якість обробці. Всі частини профілю, що заявляється, виконані однакової товщини, що спрощує процес виготовлення профілю та здешевлює його вартість. Суть корисної моделі пояснюється кресленнями. На Фіг.1 - зображений загальний вид профілю всередині; На Фіг.2 - вид профілю зверху. Профіль містить (Фіг. 1-2) верхню частину 1, передню частину 2, нижню частину 3, яка має спільне ребро 4 з передньою частиною 2. Крім того, нижня частина 3 направлена всередину профілю під кутом а=45-90°. (О 10716 Обробка підвіконників відбувається наступним чином. Вибирають необхідну довжину і ширину профілю за розмірами підвіконника Частини профілю погодять із розмірами підвіконника, міряють, приладжують та приклеюють профіль до підвіконника (на кресленні підвіконник не показаний). Як клей можуть бути використані будь-які відомі промислові клеї для склеювання пластиків із конструктивними виробами. Частини 1-3 профілю щільно приклеюють до поверхонь підвіконня, забезпечуючи, таким чином, якісну його обробку. У випадку необхідності обробка бокових поверхонь підвіконника виробляється окремими від профілю гнучкими пластинами пластика (на кресленнях пластини не показані) Корисна модель, як вона описана вище дозволяє: - Спростити та здешевити монтаж профілю; - Покращити прилягання профілю до підвіконня; - Підвищити якість обробки. Корисна модель, що заявляється може знайти широке застосування не тільки для обробки підвіконників, але й для обробки інших, подібних за формою до підвіконників, будівельних елементів та конструкцій. Фіг.2 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуально) власності, вул. Урицького, 45, м. Київ, МСП, 03680, Укра'їна ДП 'Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
