Спосіб керування напрямленістю звукових колонок

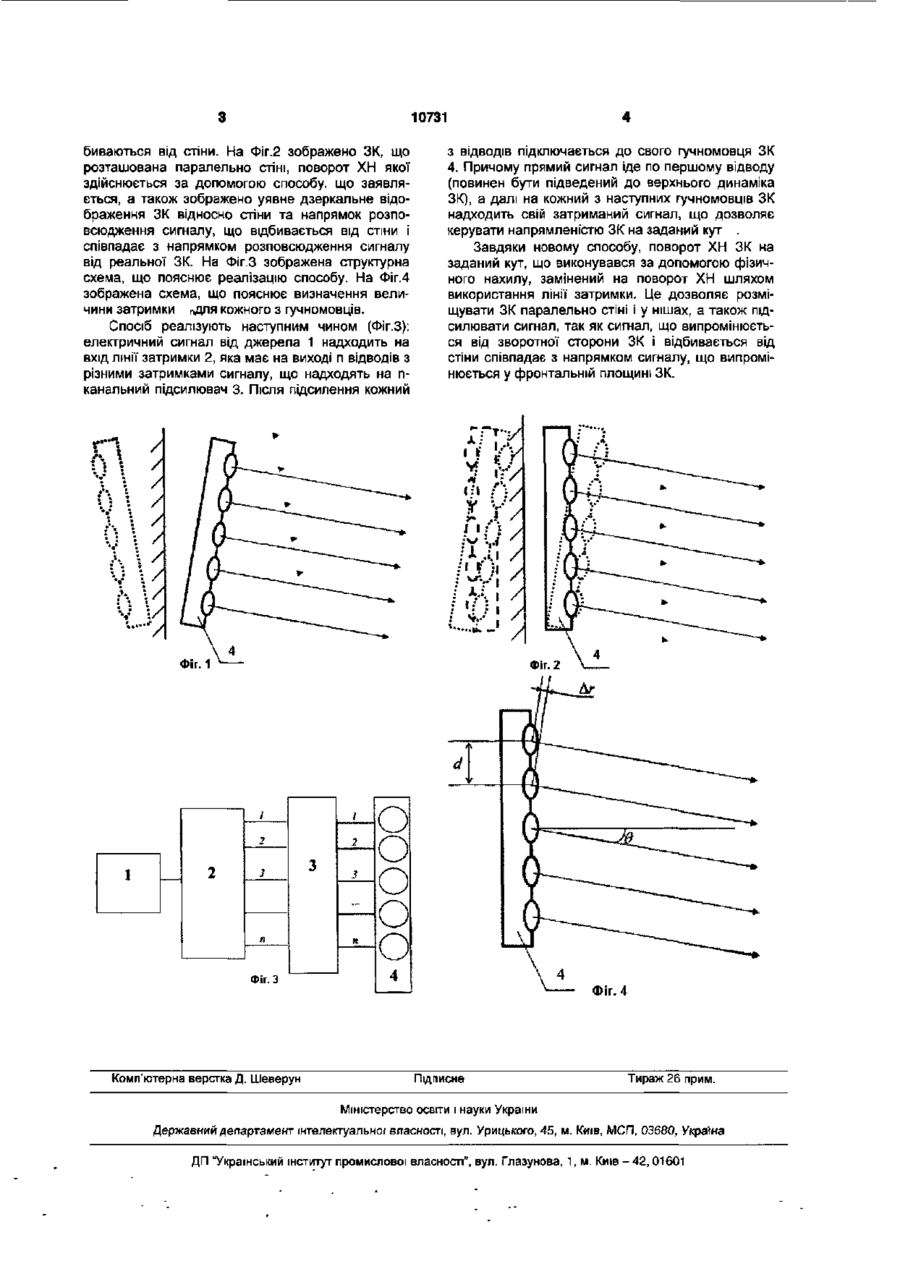

Спосіб керування напрямленістю звукових колонок, що базується на відхиленні кута компенсації характеристики напрямленості (ХН) відносно нормалі до колонки в вертикальній площині, який відрізняється тим, що вказане відхилення ХН звукової колонки (ЗК) здійснюють шляхом затримки електричного сигналу на вході кожного з п гучномовців ЗК, причому величину часу затримки { т п ) для кожного з них визначають за формулою: Корисна модель відноситься до фізики звукових хвиль і може бути використана для якісного озвучування закритих приміщень і відкритих просторів. Найбільш близьким до способу, що заявляється, є спосіб керування напрямленістю звукових колонок (ЗК), що полягає у фізичному повороті ЗК на необхідний кут до поверхні озвучування за допомогою поворотних пристроїв [Акустическая аппаратура для озвучивания. Install Pro №5 2003, стр.61]. Недоліками зазначеного способу є: по-перше, те, що сигнал, який випромінюється від зворотньої сторони ЗК, відбивається від стіни і має напрямок розповсюдження дзеркальний відносно кута компенсації' ЗК (Фіг. 1), по-друге, неможливість збереження інтер'єру приміщення, що озвучується, через погіршення частотних характеристик при встановленні ЗКу нішах. В основу корисної моделі поставлена задача вдосконалити відомий спосіб керування напрямленістю ЗК, залишаючи гостроту ХН без змін (тобто вузької в вертикальній площині та широкої у горизонтальній), здійснюючи поворот ХН ЗК на заданий кут за допомогою лінії затримки, завдяки чому забезпечується рівномірне озвучування в кожній точці поверхні озвучування, а також з'являється можливість встановлення ЗК паралельно стіні й у нішах. При цьому напрямок сигналу, що випромінюється ЗК у зворотному напрямку і відбивається від стіни, співпадає з напрямком сигналу, що випромінюється фронтальною стороною реальної ЗК(Фіг.2). Поставлена задача вирішується тим, що в способі керування напрямленістю ЗК, який базується на відхиленні кута компенсації' ХН відносно нормалі до колонки в вертикальній площині за допомогою фізичного повороту ЗК, новим є те, що вказане відхилення ХН ЗК здійснюють шляхом затримки електричного сигналу на вході кожного з п гучномовців ЗК, причому величину часу затримки ( г)для кожного з них визначають за формулою: Тп =• sine де п - номер гучномовця (вибирається зверху вниз); Є - відхилення кута компенсації ХН відносно нормалі до колонки в вертикальній площині; d - відстань між центрами гучномовців; с - швидкість звуку в повітрі. де n - номер гучномовця; - відхилення кута компенсації ХН відносно нормалі до колонки в вертикальній площині; d - відстань між центрами гучномовців; с - швидкість звуку в повітрі. Корисна модель ілюструється кресленнями, де на Фіг.1 зображено фізичний поворот ЗК на заданий кут відносно стіни та напрямленість ЗК, а також уявне дзеркальне відображення ЗК відносно стіни та напрямок розповсюдження хвиль, що вщ CO со о 10731 биваються від стіни. На ФІг.2 зображено ЗК, що розташована паралельно стіні, поворот ХН якої здійснюється за допомогою способу, що заявляється, а також зображено уявне дзеркальне відображення ЗК відносно стіни та напрямок розповсюдження сигналу, що відбивається від стіни і співпадає з напрямком розповсюдження сигналу від реальної ЗК. На Фіг.З зображена структурна схема, що пояснює реалізацію способу. На Фіг.4 зображена схема, що пояснює визначення величини затримки пДЛЯ кожного з гучномовців. Спосіб реалізують наступним чином (Фіг.З): електричний сигнал від джерела 1 надходить на вхід лінії затримки 2, яка має на виході п відводів з різними затримками сигналу, що надходять на пканальний підсилювач 3. Після підсилення кожний з відводів підключається до свого гучномовця ЗК 4. Причому прямий сигнал іде по першому відводу (повинен бути підведений до верхнього динаміка ЗК), а далі на кожний з наступних гучномовців ЗК надходить свій затриманий сигнал, що дозволяє керувати напрямленістю ЗК на заданий кут . Завдяки новому способу, поворот ХН ЗК на заданий кут, що виконувався за допомогою фізичного нахилу, замінений на поворот ХН шляхом використання лінії затримки. Це дозволяє розміщувати ЗК паралельно стіні і у нішах, а також підсилювати сигнал, так як сигнал, що випромінюється від зворотної сторони ЗК і відбивається від стіни співпадає з напрямком сигналу, що випромінюється у фронтальній площині ЗК. л; 1 І м ҐГ/ fit t • У .1 / j і *' ': / / > • • 1 / Y lA U J JL./ Фіг. 1 1 у / 2 2 | / Фіг.2 І 1 t 4.. \/ / 2 3 3 3 . я и Фіг.З Комп'ютерна верстка Д. Шеверун Фіг.4 П їді йене Тираж 26 прим. Міністерство освіти інауки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42,01601
