Пристрій для контролю зміни температури тіла

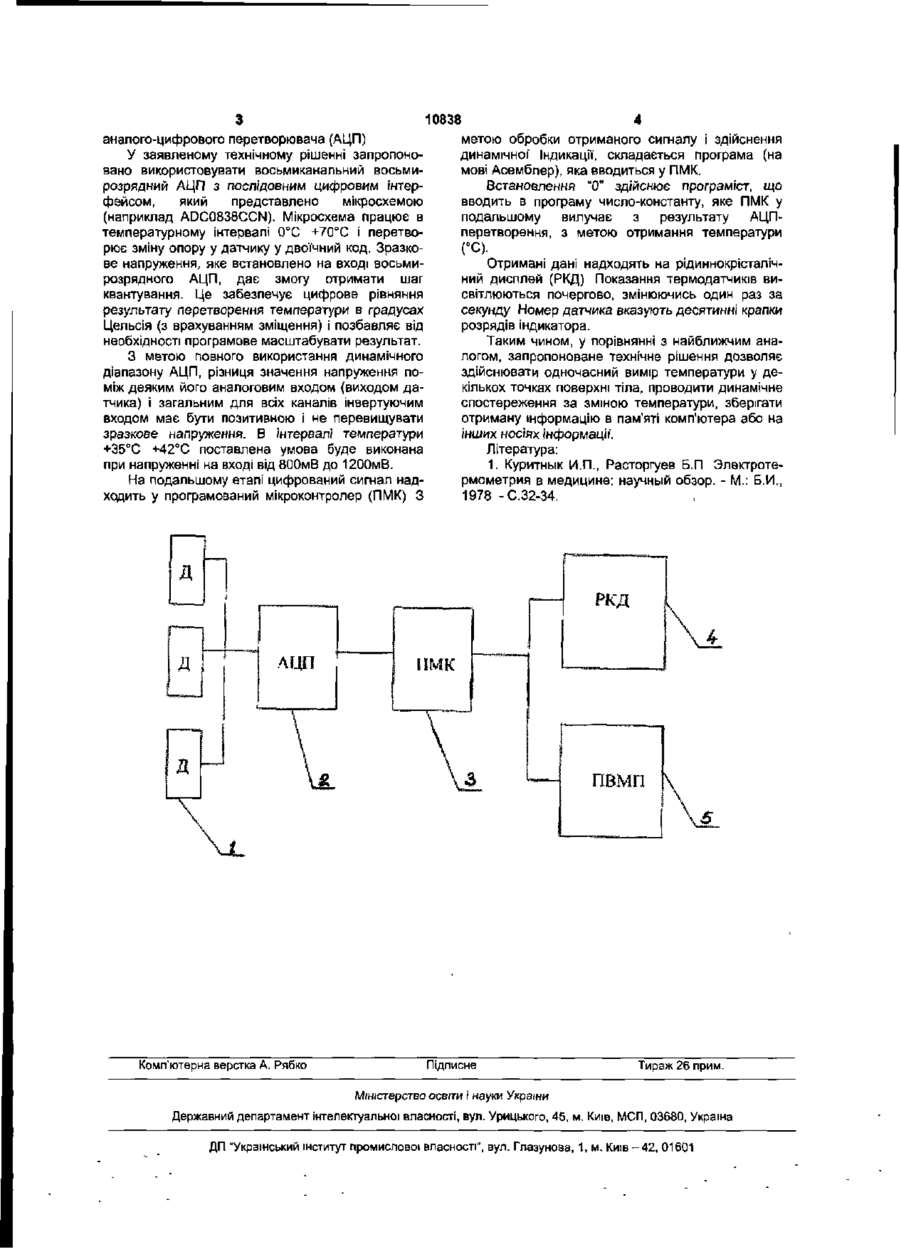

Пристрій для контролю зміни температури тіла, що містить датчик для вимірювання темпера тури і реєструвальний прилад, який відрізняється тим, що він містить набір термодатчиків для багатоточкового контролю температури з лінійною залежністю напруги від температури, що підключені до аналого-цифрового перетворювача, до виходу якого підключений програмований мікроконтролер, який містить змінну програму та з'єднаний з рідиннокристалічним дисплеєм і приладом виклику медперсоналу. Корисна модель відноситься до медичної техніки и може бути застосований для одночасного виміру температури тіла у декількох точках, динамічного спостереження зміни температури тіла. Найбільш близьким до запропонованого технічного рішення є електротермометр ЕЦМ-02 [1], що є серійно виготовленим, в якому в якості термодатчика використовується терморезистор з нікелевого мікропровода, запаяний у скляну трубку. З метою отримання достовірних результатів електрична схема містить контур взаємозаміни та мікроамперметр Однак, вказаний термодатчик є громіздким, його застосування вимагає наявності компенсаційного моста, з метою виключення впливу зміни температури у межах відвідних дротів і захисної' скляної оболонки термодатчика, що не дозволяє достовірно вимірювати температуру. Індикація вимірів температури виконується за допомогою мікроамперметра, що є досить суб'єктивним при зчитуванні інформації Крім того, пристрій дозволяє виконувати вимір температури у заданий момент часу тільки в одній точці. В основу корисної моделі поставлена задача розробки пристрою для контролю зміни температури тіла, що містить термодатчики, аналогоцифровий перетворювач, програмований мікроконтролер, рідиннокристалічний дисплей, прилад виклику медперсоналу, послідовно з'єднані поміж собою, що дасть змогу виконувати одночасне вимірювання температури у декількох точках, проводити постійне динамічне спостереження за зміною температури, здійснювати зберігання отриманих даних в пам'яті комп'ютера та на інших носіях ін формації. Поставлена задача вирішується тим, що, згідно корисної моделі, пристрій містить набір термодатчиків для багатоточкового контролю температури з лінійною залежністю напруги від температури, що підключені до аналогоцифрового перетворювача, до виходу якого підключено програмований мікроконтролер, який містить змінну програму та з'єднаний з рідиннокристалічним дисплеєм і приладом виклику медперсоналу На кресленні представлено пристрій для контролю зміни температури тіла, де: 1 -термодатчики; 2 - аналого-цифровий перетворювач; 3 - програмований мікроконтролер; 4 - рідиннокристалічний дисплей; 5 - прилад виклику медперсоналу. Пристрій працює таким чином В якості термодатчика використовують датчики LM335Z - своєрідні аналоги стабілітрону з лінійною залежністю напруги стабілізації від температури. З метою забезпечення доброї теплопередачі і зменшення похибки, термодатчики необхідно щільно притиснути (за допомогою гумової" чашечці) до поверхні шкіри, намастивши місце контакту теплопровідною пастою Інтервал температури, яка вимірюється, вказаного датчика знаходиться у межах -50°С...+100°С, що значно перевищує вірогідний інтервал, який використовується в медицині (+35°С. .+42°С). Дискретність рахування 1°С, похибка вимірювання 0,1°С. Кількість одночасно використаних датчиків залежить від кількості каналів 00 со 00 10638 аналого-цифрового перетворювача (АЦП) У заявленому технічному рішенні запропоновано використовувати восьмиканальний восьмирозрядний АЦП з послідовним цифровим інтерфейсом, який представлено мікросхемою (наприклад ADC0838CCN). Мікросхема працює в температурному інтервалі 0°С +70°С і перетворює зміну опору у датчику у двоїчний код. Зразкове напруження, яке встановлено на вході восьмирозрядного АЦП, дає змогу отримати шаг квантування. Це забезпечує цифрове рівняння результату перетворення температури в градусах ЦельсІя (з врахуванням зміщення) і позбавляє від необхідності програмове масштабувати результат. З метою повного використання динамічного діапазону АЦП, різниця значення напруження поміж деяким його аналоговим входом (виходом датчика) і загальним для всіх каналів інвертуючим входом має бути позитивною і не перевищувати зразкове напруження. В інтервалі температури +35Х +42Х поставлена умова буде виконана при напруженні на вході від 800мВ до 1200мВ. На подальшому етапі цифрований сигнал надходить у програмований мікроконтролер (ПМК) З Комп'ютерна верстка А. Рябко метою обробки отриманого сигналу і здійснення динамічної Індикації, складається програма (на мові Асемблер), яка вводиться у ПМК. Встановлення "0" здійснює програміст, що вводить в програму число-константу, яке ПМК у подальшому вилучає з результату АЦПперетворення, з метою отримання температури (°С). Отримані дані надходять на рідиннокрісталічний дисплей (РКД) Показання термодатчиків висвітлюються почергово, змінюючись один раз за секунду Номер датчика вказують десятинні крапки розрядів індикатора. Таким чином, у порівнянні з найближчим аналогом, запропоноване технічне рішення дозволяє здійснювати одночасний вимір температури у декількох точках поверхні тіла, проводити динамічне спостереження за зміною температури, зберігати отриману інформацію в пам'яті комп'ютера або на інших носіях інформації. Література: 1. Куритнык И.П., Расторгуев Б.П Электротермометрия в медицине: научный обзор. - М.: Б.И., 1978 -С.32-34. Підписне Тираж 26 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицькото, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
