Слоїстий матеріал для захисного одягу

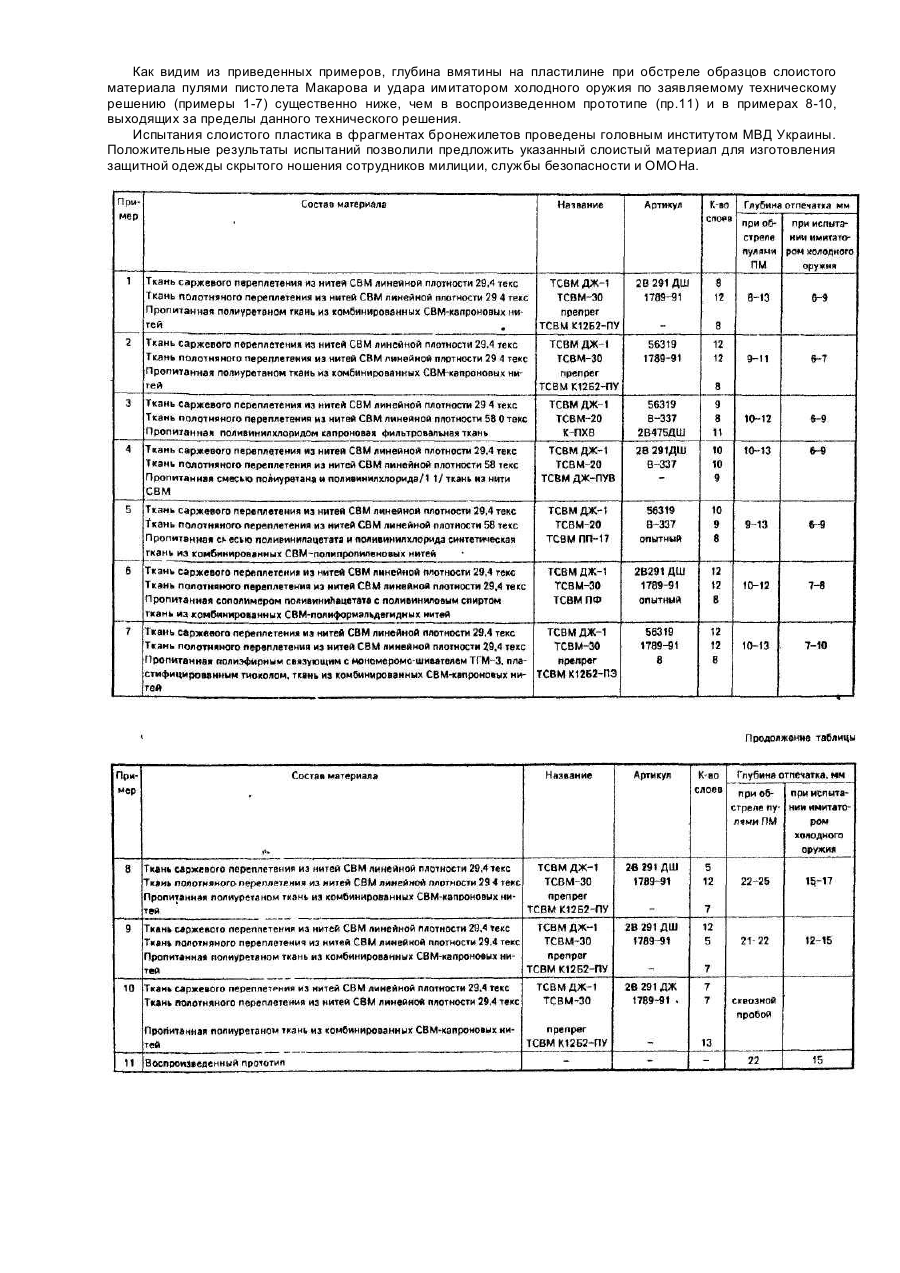

Изобретение относится к техническим материалам для защиты от ударов, в частности для пуленепробиваемых жилетов. Наиболее близкий к заявляемому техническому решению является жилет для защиты от ударов, состоящий из слоев арамидных полотен с высокой механической прочностью, между которыми находятся набивка из нетканого войлока того же полимера [1]. В жилете имеется внутренняя оболочка из тканей с сатиновым переплетением и наружная оболочка из ткани с переплетением типа тафты. Набивка состоит из нетканого войлока из волокон на основе арамида. Однако этот жилет не обеспечивает защиту от ударов колющего оружия и оболочечных пуль со стальным сердечником. Задача настоящего изобретения - разработать слоистый материал для защитной одежды, который за счет сочетания тканей различного переплетения, подбора количества и соотношения слоев, обеспечил бы более высокую эффективность защиты от ударов колющим оружием и оболочечных пуль со стальным сердечником при сохранении эластичности и хорошего прилегания по форме тела, обеспечивающих скрытность ношения. Поставленная задача решается тем, что в слоистом материале, содержащем слои арамидных тканей согласно изобретению, внешние слои выполнены из арамидной ткани саржевого переплетения, средние - из арамидной ткани полотняного переплетения, внутренние - из синтетической ткани, пропитанной эластичным связующим при следующем соотношении (кол. слоев): Заявленное техническое решение отличается от прототипа следующими признаками: 1) содержание во внешнем слое арамидной ткани саржевого переплетения: 2) содержание в среднем слое арамидной ткани полотняного переплетения; 3) содержание во внутреннем слое синтетической ткани, пропитанной эластичным связующим; 4) соотношение слоев (кол. сл.): Тип переплетения, количество и порядок слоев, в последовательности: саржа-полотно-синтетическая ткань, пропитанная эластичным связующим, позволяет наилучшим способом диссипировать энергию пули и задержать пулю, имеющую стальной сердечник. Более податливая саржа за счет вытяжки и разрыва нитей отбирает максимальное количество энергии пули. Более плотное полотно препятствует раздвижению нитей в ткани, а пропитанная эластичным связующим синтетическая ткань перераспределяет оставшуюся энергию на большую площадь, снижая травматический эффект. Слоистый материал получают накладыванием пакетов послойно: сначала из арамидных тканей саржевого переплетения, затем - полотняного, далее - синтетическая ткань, пропитанная эластичным связующим. Предлагаемое количество слоев и их соотношение в слоистом материале позволяет обеспечить высокую эффективность защиты от колющего холодного оружия и оболочечных пуль со стальным сердечником при сохранении эластичности и хорошего прилегания по форме тела. Арамидная ткань саржевого переплетения изготавливается из синтетической высокомодульной нити СВМ линейной плотности 29,4 текс (ТУ 6-06-И-117-84-ТСВМ ДЖ-1) и (ТУ 17 УССР 129-08-90 арт. 2В 291-ДЖ). Арамидная ткань полотняного переплетения изготавливается из нити СВМ линейной плотности 29,4 текс (ТУ 17 УССР 129-15-92 артикул 1789-91) и (ТУ 17 УССР 129-06-90 ткань ТСВМ-30), а также нити СВМ линейной плотности 58,0 текс (ТУ 17 УССР 129-17-92 арт. В-337). Синтетическая ткань внутренних слоев изготовлена из капрона, нити СВМ или комбинированных нитей (СВМ-лавсан; СВМ-полипропилен; СВМ-капрон; СВМ-полиформ). В качестве эластичного связующего применяли термо- и реактопластичные полимеры, такие, как полиуретан, поливинилхлорид, поливинилацетат, их сополимеры и смеси с поливиниловым спиртом, полиуретаном, винилиденхлоридом, стиролом, акрилонитрилом, полиэфирные олигомеры с мономером-сшивателем или метилметакрилатом, пластифицированные тиоколом. Эффективность защиты определяли по глубине отпечатка на поддерживающем материале после обстрела слоистого материала по предлагаемому техническому решению. При этом использовали методику испытаний стандарта США NIJ STD 01.01.93г. Стандарт NIJ STD 01.01.93г. является общепринятой методикой испытаний для стран НАТО. Так как в прототипе не приведены параметры защитных свойств материала, для сравнительных испытаний использовали воспроизведенный прототип. Поддерживающий материал представляет собой блок глины или пластилина, толщиной не менее 10см, помещенный в металлический ящик. Обстрел производили с расстояния 5м пулями пистолета Макарова. Сопротивление колющему оружию определяли по удару имитатора (стальной индентор Æ5мм конической формы с углом заточки 20-30град). Пример 1 конкретного выполнения слоистого материала: Арамидная Ткань саржевого переплетения ТСВМДЖ-1 (ТУ 6-06И-117-84), арамидная ткань полотняного переплетения ТСВМ-30 (ТУ 17 УССР 129-15-92), пропитанная эластичным связующим ткань на основе комбинированных СВМ-капроновых волокон и полиуретана (ТУ 1-63-93 ИПМ АН Украины) раскраивали на раскройной машине РЛ-630 на заготовки размером 200x200мм. Слоистый материал получил накладыванием пакетов послойно: сначала 8 заготовок ткани ТСВМДЖ-1, затем 12 слоев заготовок ткани ТСВМ-30 и далее 8 слоев заготовок пропитанной полиуретаном (20% масс) ткани на основе комбинированных СВМ-капроновых нитей. Пакет заготовок обстрачивали по контуру для придания компактности. Все остальные слоистые материалы по примерам 2-10 делали аналогично. Конкретные примеры составов и свойства слоистого материала приведены в таблице. Как видим из приведенных примеров, глубина вмятины на пластилине при обстреле образцов слоистого материала пулями пистолета Макарова и удара имитатором холодного оружия по заявляемому техническому решению (примеры 1-7) существенно ниже, чем в воспроизведенном прототипе (пр.11) и в примерах 8-10, выходящих за пределы данного технического решения. Испытания слоистого пластика в фрагментах бронежилетов проведены головным институтом МВД Украины. Положительные результаты испытаний позволили предложить указанный слоистый материал для изготовления защитной одежды скрытого ношения сотрудников милиции, службы безопасности и ОМОНа.
