Формула / Реферат

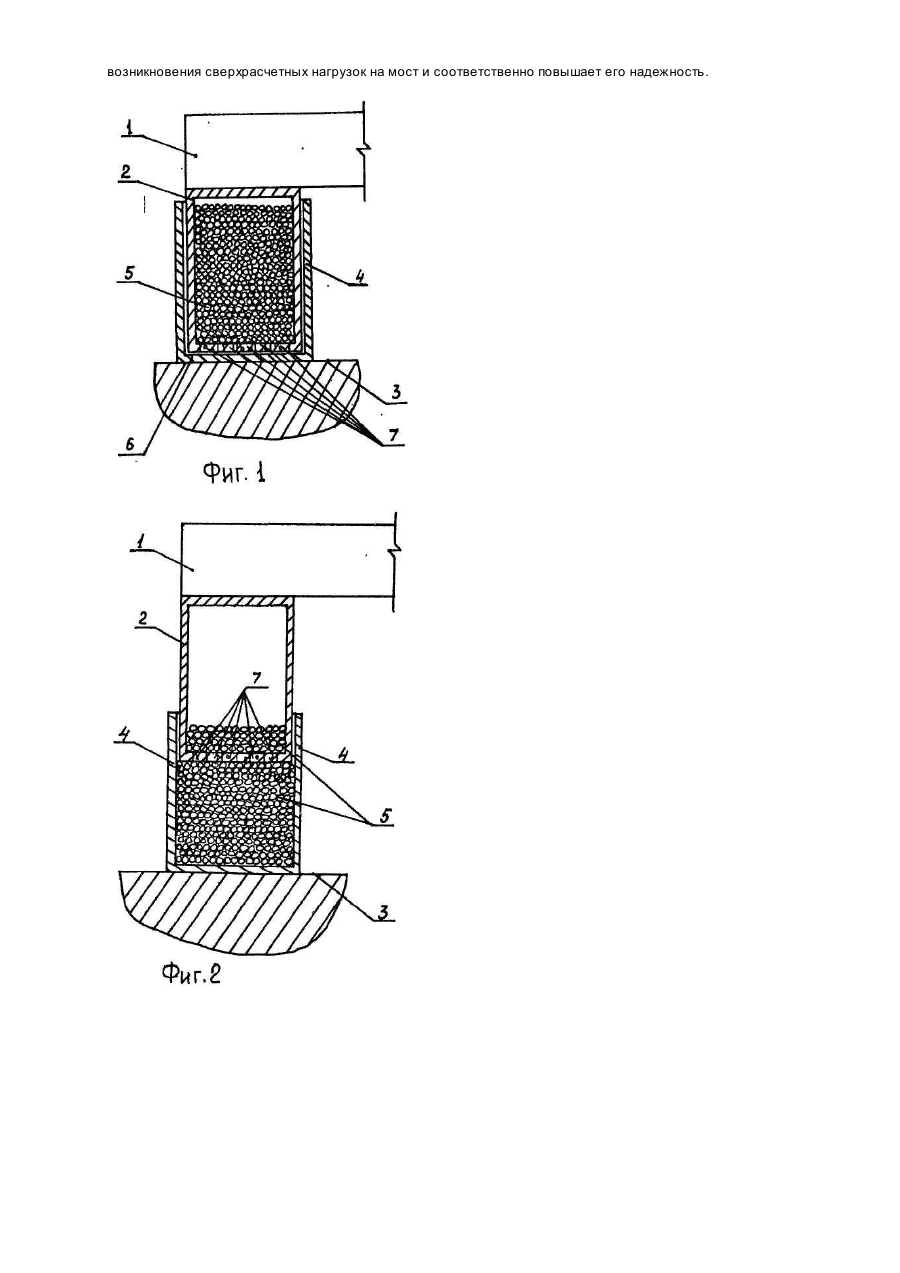

1. Опорное устройство консоли пролетного строения моста, содержащее верхний опорный эле­мент, установленный в нижнем спорном элементе, выполненном в виде коробчатой емкости, текучую среду и отверстия для перетекания текучей среды, отличающееся тем, что верхний опорный элемент прикреплен к консоли пролетного строения и вы­полнен в виде коробчатой емкости с дном, текучая среда размещена в этой емкости, а отверстия для перетекания среды выполнены в ее дне.

2. Опорное устройство по п. 1, отличающееся тем, что в качестве текучей среды применяют песок или металлическую дробь.

3. Опорное устройство по п. 1, отличающееся тем, что в качестве текучей среды применяют высоковязкую жидкость, при этом отверстия в дне верх­ней емкости снабжены обратными клапанами, а зона сопряжения верхней и нижней емкостей снаб­жена уплотнением.

Текст

Изобретение относится к мостостроению и может быть использовано в конструкции мостов с неразрезными пролетными строениями или в рамно-консольных мостах. Существующими нормами для неразрезных пролетных строений и рамно-консольных мостов допускаются только упругие деформации опорных поверхностей, вследствие чего длина консоли таких строений ограничена и составляет не более 0,25 длины прилегающего пролета. Это приводит к увеличению количества опор и, как следствие, удорожанию строительства. Известно также опорное устройство [1], содержащее прикрепленный к пролетному строению верхний и к опорной поверхности нижний опорные элементы. В отличие от заявленного устройства верхний элемент выполнен в виде резинового вкладыша, а нижний в виде стальной пластины. Это устройство допускает незначительные вертикальные смещения, однако оно непригодно в качестве опорного устройства консоли, как и описанное выше, так как не компенсирует осадку опорной поверхности. Известна также выбранная в качестве прототипа опорная конструкция моста [2], содержащая, как и заявленное устройство, верхний опорный элемент, установленный в нижнем опорном элементе, выполненном в виде нижней коробчатой емкости, текучую среду и отверстия для перетекания текучей среды. В отличие от заявленного устройства в известной конструкции элемент выполнен в виде плоского вкладыша, отверстия для перетекания текучей среды выполнены в стенках выводной трубки, прикрепленной к этому вкладышу, а текучая среда расположена в нижней коробчатой емкости. Трубка снабжена клапанным устройством, прикрепленным к балансиру. Указанное устройство для опирания консоли пролетного строения также непригодно, так как при осадке насыпи неспособно компенсировать ее, поскольку нижняя емкость, опускаясь, исключает контакт вкладыша с консолью, то есть, это устройство способно компенсировать только подъем опорной поверхности, а не ее опускание в виде просадки. Неспособность известных опорных конструкций обеспечить компенсацию просадок опорной поверхности насыпи ограничивает длину консольной части пролетного строения моста (не более 0,25 длины смежного пролета), поскольку для конца консоли излишний прогиб недопустим, так как при этом возникают нерасчетные усилия. В основу изобретения поставлена задача в опорном устройстве консоли пролетного строения моста путем изменения конструкции опорных элементов устройства обеспечить компенсацию просадки опорной конструкции на насыпи, что позволяет исключить прогиб консоли и вследствие этого, увеличить ее длину, а также уменьшить усилия в пролетном строении. Поставленная задача решается тем, что в опорном устройстве консоли пролетного строения моста, содержащем верхний опорный элемент, установленный в нижнем опорном элементе, выполненном в виде коробчатой емкости, текучую среду и отверстия для перетекания текучей среды, согласно изобретению, верхний опорный элемент прикреплен к консоли пролетного строения моста и выполнен в виде коробчатой емкости с дном, текучая среда расположена в этой емкости, а отверстия для перетекания среды выполнены в ее дне. Поставленная задача решается и тем, что в качестве текучей среды применяют песок или металлическую дробь. Поставленная задача решается и тем, что в качестве текучей среды применяют высоковязкую жидкость, при этом отверстия в дне верхней емкости снабжены обратными клапанами, а зона сопряжения верхней и нижней емкостей снабжена уплотнением. Такое выполнение опорных элементов позволяет компенсировать просадку опорной плоскости на насыпи, что исключает прогиб консоли и, вследствие этого, позволяет увеличить ее длину, что в свою очередь уменьшит число опор моста и, соответственно, трудозатраты в строительстве. Кроме этого, исключается появление сверхрасчетных усилий в пролетном строении. Компенсация просадки обеспечивается перетеканием при просадке из верхней емкости в нижнюю рабочей среды, на которую будет опираться своим дном верхний элемент (текучая среда в нижнем элементе выполняет функцию промежуточного опорного элемента). Сущность изобретения поясняется чертежами, где изображены: на Фиг.1 - заявленное опорное устройство в напольном положении, продольный разрез; на Фиг.2 -то же, что на Фиг.1, в положении после просадки опорной конструкции на насыпи. Как показано на чертежах, опорное устройство консоли пролетного строения места содержит прикрепленный к консоли 1 строения моста верхний опорный элемент, выполненный в виде коробчатой емкости 2, и к опорной поверхности 3 на насыпи - нижний опорный элемент, выполненный в виде коробчатой емкости 4. Верхняя емкость 2 размещена в нижней 4, заполнена текучей средой 5 и имеет дно 6 с отверстиями 7 для перетекания среды 5 в нижнюю емкость 4. В качестве текучей среды 5 может быть применен сухой песок или металлические шарики (как показано на чертеже). В отдельных случаях в качестве среды может быть использована высоковязкая жидкость, при этом отверстия 7 должны быть снабжены обратными клапанами, а место сочленения емкостей должно быть уплотнено (на чертеже не показано). Устройство может быть выполнено по ширине консоли либо меньшей ширины для установки под консолью нескольких устройств. Устройство работает следующим образом. До просадки опорной поверхности на насыпи емкости 2 и 4 находятся в положении, как показано на Фиг.1, дно емкости 2 упирается в дно емкости 4, а последняя передает нагрузку от консоли через емкость 2 на опорную поверхность 3 на насыпи. По истечении времени от нагрузок и погодных условий возможна просадка опор почвы поверхности на насыпи. В этом случае емкость 4 опустится вместе с поверхностью 3, текучая среда 5 через отверстия 7 перетекает в нижнюю емкость 4 (см. Фиг.2), образуя, таким образом, промежуточную опору. При приложении нагрузки к концу консоли 1, последняя передается через емкость 2, текучую среду в емкости 4 на опорную поверхность 3, компенсируя, таким образом, просадку поверхности 3 на насыпи, что позволит применять консоли длиной до 0,5 длины смежного пролета, что позволит сократить число опор моста и соответственно трудозатраты на его изготовление. При этом исключается прогиб конца консоли моста, что гарантирует от возникновения сверхрасчетных нагрузок на мост и соответственно повышает его надежность.

Дивитися

Додаткова інформація

Назва патенту англійською

Support unit of console of bridge span structure

Автори англійською

Volk Anatolii Ivanovych, Volk Yurii Anatoliiovych, Dikhtiarenko Yevhen Kostiantynovych

Назва патенту російською

Опорное устройство консоли пролетного строения моста

Автори російською

Волк Анатолий Иванович, Волк Юрий Анатолиевич, Дихтяренко Евгений Константинович

МПК / Мітки

МПК: E01D 19/04, E01D 19/02, E04B 1/36, E01D 19/00

Мітки: пристрій, консолі, будови, прольотної, опорний, мосту
