Дощувальний апарат

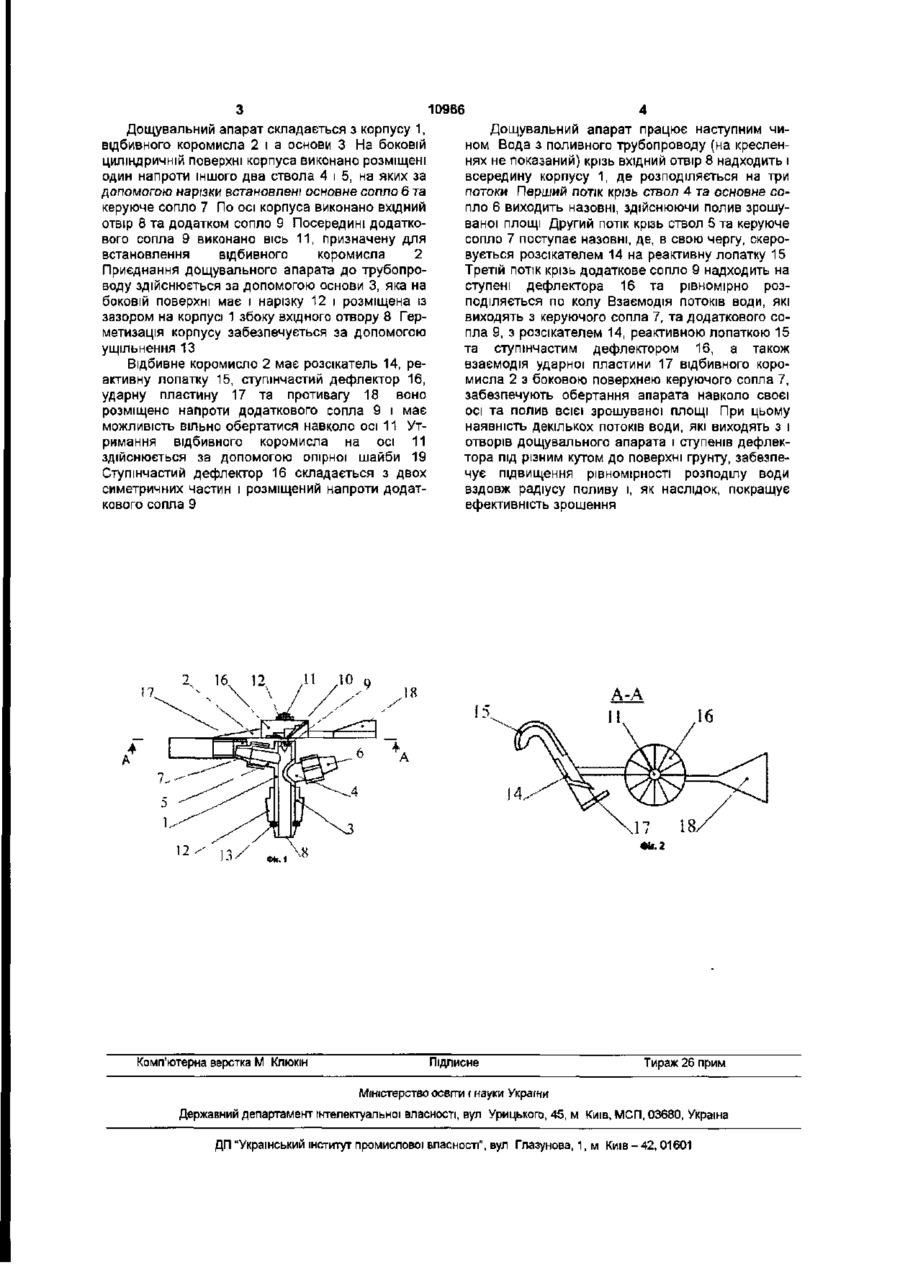

1 Дощувальний апарат, який містить корпус з вхідним отвором, основним і керуючим соплами та відбивне коромисло який відрізняється тим, що корпус збоку відбивного коромисла оснащений додатковим соплом у вигляді кільцеподібного отвору з радіальними похилими лопатями всередині Корисна модель стосується сільського господарства і призначений для поливу сільськогосподарських культур способом дощування. Відомі дощувальні апарати не в повній мірі забезпечують необхідна рівномірність розподілу дощу по радіусу поливу Загально ВІДОМІ дощувальні апарати, принцип роботи яких базується на розподіленні води, яка під тиском виходить з отворів, по зрошуваній площі Найбільш широке поширення для поливу сільськогосподарських культур отримали дощувальні - апарати струминного типу, обертання яких навколо своєї осі здійснюється за допомогою відбивного коромисла Це загально ВІДОМІ дощувальні апарати типу "Роса", "ДКШ-64", "Rain Bird" та багато інших Найбільш близьким по технічній суті, тобто прототипом, є дощувальний апарат № 2 дощувальної машини кругової дії "Фрегат" [Механизация полива і Справочник /Штепа Б Г , Носенко В Ф , Винникова Н В и др - М Агропромиздаї, 1990, с 131] Дощувальний апарат складається з корпусу, який має два ствола з , основним та керуючим соплами, упори, поворотну втулку, основу та відбивне коромисло і розсікателем і реактивною лопаткою на одному плечі та противагою на іншому Недоліком цього дощувального апарату є те, що він не забезпечує необхідної за агротехнічними вимогами рівномірності розподілу води 2 Дощувальний апарат по п 1 який відрізняється тим, що відбивне коромисло має ступінчастий дефлектор, розташований напроти додаткового сопла, який складається з двох симетричних частин і ступені якого спрямовані під різним, кутом до осі обертання відбивного коромисла 3 Дощувальний апарат по пп 1 і 2, який відрізняється тим, що похилі лопаті кільцеподібного отвору корпуса спрямовані перпендикулярно ЛІНІЯМ підйому ступенів дефлектора по радіусу поливу, а також недостатньо надійний в роботі В основу корисної моделі покладено удосконалення дощувального апарату шляхом зміни конструкції корпусу і відбивного коромисла з метою покращання рівномірності розподілу дощу по радіусу поливу та підвищення надійності в роботі Для досягнення поставленої мети у дощувальному апараті, який включає корпус з вхідним отвором, основним і керуючим соплами і відбивне коромисло, корпус збоку відбивного коромисла оснащений додатковим соплом, викопаним у вигляді кільцевидного отвору з радіальними похилими лопатями, а відбивне коромисло споряджено ступінчастим дефлектором, розташованим напроти цього кільцевидного отвору При цьому ступені дефлектора спрямовано під різним кутом до осі обертання відбивного коромисла, а похилі лопаті додаткового сопла перпендикулярно лінії підйому ступенів дефлектора Запропонована конструкція корпуса і відбивного коромисла надає можливість забезпечити більш високу рівномірність розподілу води по радіусу поливу, а також і спростити конструкцію і підвищити надійність роботи дощувального апарата Суть корисної моделі пояснюється кресленнями На фіг 1 зображений загальний , вигляд дощувального апарата (поздовжній розріз), на фіг 2 - розріз А-А СО О) 10966 Дощувальний апарат складається з корпусу 1, відбивного коромисла 2 і а основи 3 На боковій циліндричній поверхні корпуса виконано розміщені один напроти іншого два ствола 4 і 5, на яких за допомогою нарізки встановлені основне сопло 6 та керуюче сопло 7 По осі корпуса виконано вхідний отвір 8 та додатком сопло 9 Посередині додаткового сопла 9 виконано вісь 11, призначену для встановлення відбивного коромисла 2 Приєднання дощувального апарата до трубопроводу здійснюється за допомогою основи 3, яка на боковій поверхні має і нарізку 12 і розміщена із зазором на корпусі 1 збоку вхідного отвору 8 Герметизація корпусу забезпечується за допомогою ущільнення 13 Відбивне коромисло 2 має розсікатель 14, реактивну лопатку 15, ступінчастий дефлектор 16, ударну пластину 17 та противагу 18 воно розміщено напроти додаткового сопла 9 і має можливість вільне обертатися навколо осі 11 Утримання відбивного коромисла на осі 11 здійснюється за допомогою опірної шайби 19 Ступінчастий дефлектор 16 складається з двох симетричних частин і розміщений напроти додаткового сопла 9 Z 16 11 Комп'ютерна верстка М Клюкін 10 Дощувальний апарат працює наступним чином Вода з поливного трубопроводу (на кресленнях не показаний) крізь вхідний отвір 8 надходить і всередину корпусу 1, де розподіляється на три потоки Перший потік крізь ствол 4 та основне сопло 6 виходить назовні, здійснюючи полив зрошуваної площі Другий потік крізь ствол 5 та керуюче сопло 7 поступає назовні, де, в свою чергу, скеровується розсікателем 14 на реактивну лопатку 15 Третій потік крізь додаткове сопло 9 надходить на ступені дефлектора 16 та рівномірно розподіляється по колу Взаємодія потоків води, які виходять з керуючого сопла 7, та додаткового сопла 9, з розсікателем 14, реактивною лопаткою 15 та ступінчастим дефлектором 16, а також взаємодія ударної пластини 17 відбивного коромисла 2 з боковою поверхнею керуючого сопла 7, забезпечують обертання апарата навколо своєї осі та полив всієї зрошуваної площі При цьому наявність декількох потоків води, які виходять з і отворів дощувального апарата і ступенів дефлектора під різним кутом до поверхні грунту, забезпечує підвищення рівномірності розподілу води вздовж радіусу поливу і, як наслідок, покращує ефективність зрошення 9 А-А Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
