Відхиляючий пристрій для тарування витратомірів рідинних середовищ

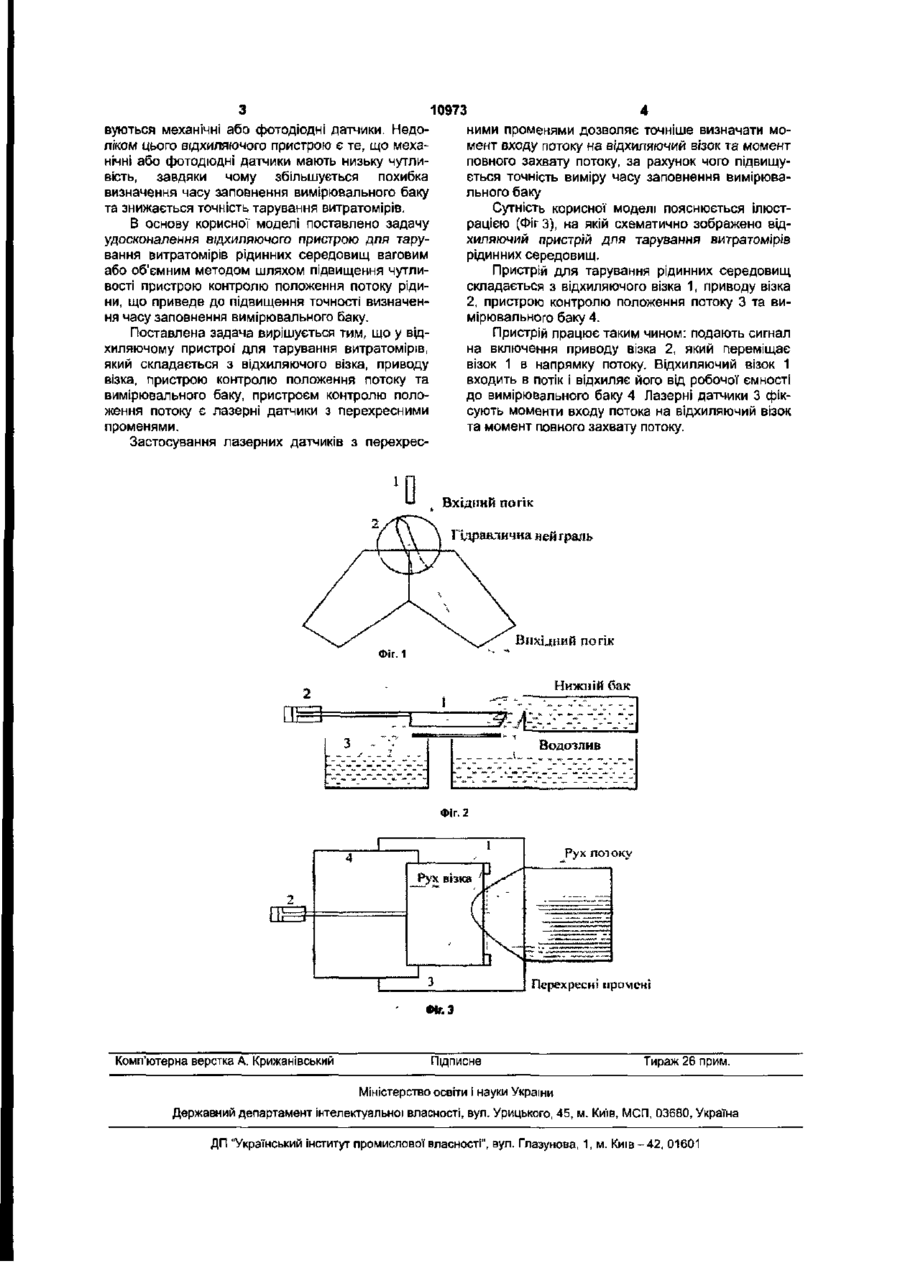

Відхиляючий пристрій для тарування витратомірів рідинних середовищ, що містить відхиляючий візок, привід візка, пристрій контролю положення потоку та вимірювальний бак, який відрізняється тим, що пристроєм контролю положення потоку є лазерні датчики з перехресними променями. становить похибка пристрою, що відхиляє [Большаков В.Б., Косач Н.І. Визначення конструктиву та метрологічних характеристик еталонів одиниць об'ємної та масової витрати рідини. //Український метрологічний журнал. -2001. -Вип 4. -С. 50-53 ] У зв'язку з цим, розробка відхиляючого пристрою для тарування витратомірів, які б мали мінімальну похибку, є однією з актуальних задач витратометрії. Відомий відхиляючий пристрій для тарування, який складається з насадки 1, розподільної пластини 2 та приводу, який приводить у рух розподільну пластину (Фіг.1) [ISO 4185-1980 Измерение потока жидкости в закрытых трубопроводах - метод взвешивания]. Робота цього відхиляючого пристрою полягає у відхиленні потоку робочої рідини із робочого каналу у вимірювальний бак за допомогою відхилення розподільної пластини. Недоліком даного відхиляючого пристрою є те, що при великих величинах витрати рідини різко збільшується розбризкування рідини, ускладнюється конструкція відхиляючого пристрою і знижується точність тарування витратомірів Найближчим за технічною суттю до пропонованої корисної моделі (прототипом) є відхиляючий пристрій [Артюх С.Ф. Автоматизация экспериментальных работ на стендах крупной промышленной гидротурбинной лаборатории ХТГЗ им С И. Кирова. //Энергомашиностроение. -1967. -№8 -С. 2629], який працює в гідротурбінній лабораторії ВАТ "Турбоатом" (м. Харків). Даний відхиляючий пристрій представляє собою відхиляючий візок 1, привод відхиляючого візку 2, вимірювальний бак З та пристрій контролю положення потоку (Фіг.2). Як пристрій контролю положення потоку використо со О) 10973 вуються механічні або фотодіодні датчики. Недоліком цього відхиляючого пристрою є те, що механічні або фотодіодні датчики мають низьку чутливість, завдяки чому збільшується похибка визначення часу заповнення вимірювального баку та знижається точність тарування витратомірів. В основу корисної моделі поставлено задачу удосконалення відхиляючого пристрою для тарування витратомірів рідинних середовищ ваговим або об'ємним методом шляхом підвищення чутливості пристрою контролю положення потоку рідини, що приведе до підвищення точності визначення часу заповнення вимірювального баку. Поставлена задача вирішується тим, що у відхиляючому пристрої для тарування витратомірів, який складається з відхиляючого візка, приводу візка, пристрою контролю положення потоку та вимірювального баку, пристроєм контролю положення потоку є лазерні датчики з перехресними променями. Застосування лазерних датчиків з перехрес ними променями дозволяє точніше визначати момент входу потоку на відхиляючий візок та момент повного захвату потоку, за рахунок чого підвищується точність виміру часу заповнення вимірювального баку Сутність корисної моделі пояснюється ілюстрацією (Фіг 3), на якій схематично зображено відхиляючий пристрій для тарування витратомірів рідинних середовищ. Пристрій для тарування рідинних середовищ складається з відхиляючого візка 1, приводу візка 2, пристрою контролю положення потоку 3 та вимірювального баку 4. Пристрій працює таким чином: подають сигнал на включення приводу візка 2, який переміщає візок 1 в напрямку потоку. Відхиляючий візок 1 входить в потік і відхиляє його від робочої ємності до вимірювального баку 4 Лазерні датчики 3 фіксують моменти входу потока на відхиляючий візок та момент повного захвату потоку. Вхідний потік Гідрааличка нейтраль Вихідний потік Фіг. 1 Нижній бак Водозлив Фіг. 2 Рух потоку Перехресні промені ФІг.З Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
