Універсальний розпушувач грунту

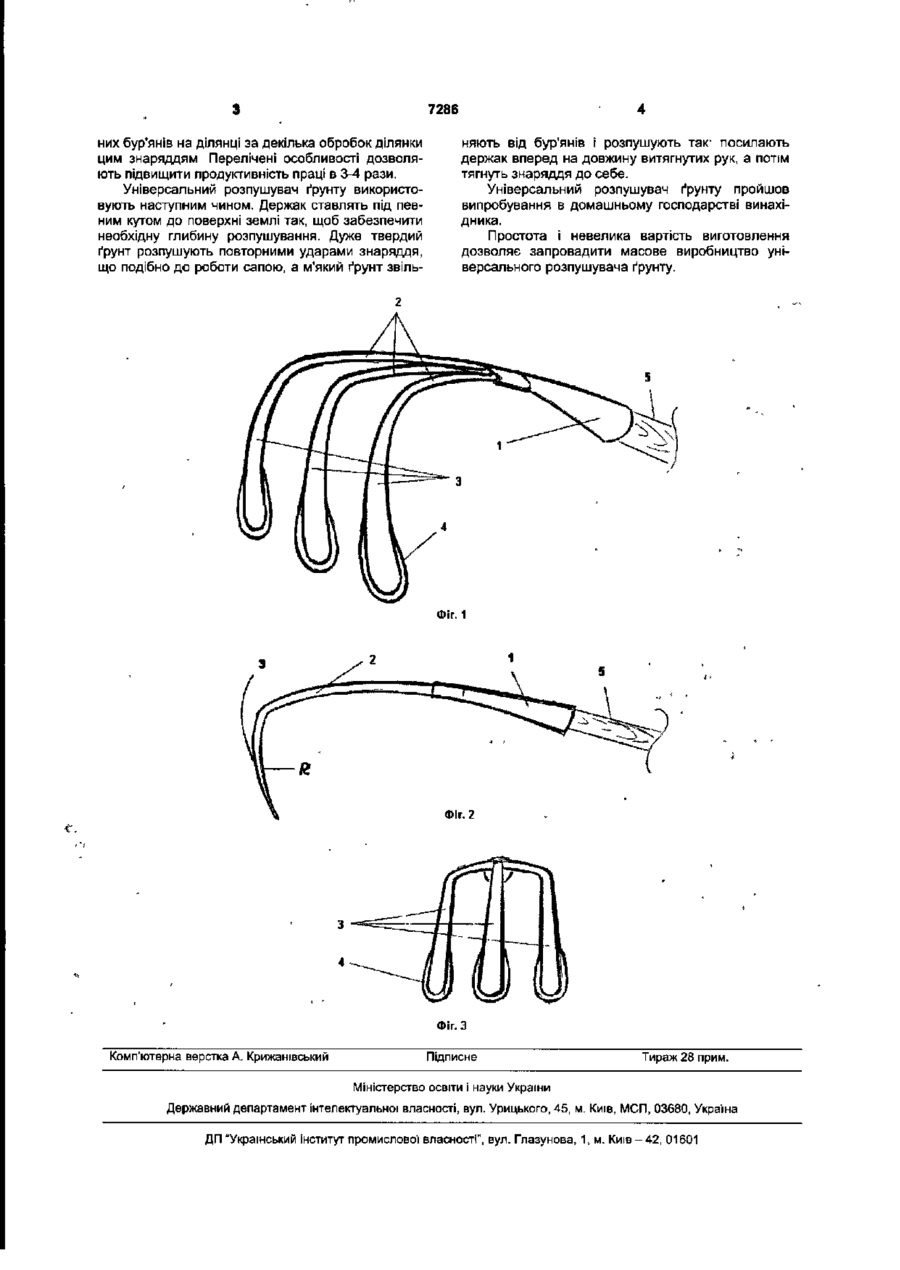

1. Універсальний розпушувач грунту, що складається з держака, державки, зубів, який відрізняється тим, що робоча частина зубів розташована під кутом 90° до державки і виконана у вигляді видовженої трапеції з розширенням до низу та із заокругленням нижньої різальної частини зубів. 2. Універсальний розпушувач грунту за п. 1, який відрізняється тим, що нижня третина робочої частини зубів має різальну кромку, виконану способом клепання. 3. Універсальний розпушувач грунту за п. 1 або п. 2, який відрізняється тим, що робоча частина зубів виконана з радіусом R. Корисна модель відноситься до галузі сільського господарства, а саме до пристроїв для обробки фунту і призначена для розпушування ґрунту ручним способом та підрізання бур'янів. Відома мотига-розпушувач, що складається з держака, втулки із закріпленими на ній із протилежних боків лезом мотики і розпушуючими зубами. [Авт св СРСР №1521299, КЛ.А01В1/20] Недоліком відомого знаряддя є його обмежені можливості - не забезпечується одночасне розпушування і прополювання Розподіл функцій знаряддя веде до великих затрат мускульної енергії при низькій продуктивності праці. В основу корисної моделі покладена задача, шляхом зміни конструкції відомої мотикирозпушувача створити знаряддя, яке б при роботі одночасно розпушувало ґрунт і підрізало бур'яни, було зручне в роботі, полегшувало працю, підвищувало її продуктивність, мало більші функціональні можливості. Поставлена задача досягається тим, що в універсальному розпушувачі ґрунту, що складається з держака, державки, зубів, згідно корисної моделі робоча частина зубів розташована під кутом 90° до державки і виконана у вигляді видовженої трапеції з розширенням до низу та із заокругленням нижньої різальної частини зубів. Крім того, задача вирішується тим, що нижня третина робочої частини зубів має різальну кромку, виконану способом клепання. Вирішенню поставленої задачі сприяють і зміни в конструкції робочої частини зубів, які виконуються з радіусом R. Суть пропонованої корисної моделі пояснюється кресленнями: Фіг.1 - загальний вид універсального розпушувача ґрунту; Фіг.2 - вид збоку; ФІг.З - вид спереду. На кресленнях зазначено складові частини універсального розпушувача ґрунту: 1 - державка; 2-зуби; 3 - робоча частина зубів; 4 - різальна кромка; 5 - держак. Знаряддя має слідуючи особливості. Робоча частина зубів згинається під кутом 90° до державки і виконується у вигляді видовженої' трапеції з розширенням до низу та із заокругленням нижньої різальної частини зубів і, крім того, може мати вигин на величину радіуса R Така конструкція зуба забезпечує більшу міцність знаряддя і покращує динаміку переміщення знаряддя в ґрунті Виконання різальної кромки способом клепання сприяє безперешкодному і легкому переміщенню знаряддя в ґрунті. Проміжки між зубами набагато полегшують працю, знаряддя при цьому не забивається ґрунтом та рештками рослин. Завдяки конструктивним особливостям знаряддя можна розпушувати ґрунт на будь-яку глибину, ним можна також виривати вузькі траншеї глибиною до 60см для прокладання поливних труб. Розширені до низу і дуже гострі робочі частини зубів за рахунок глибокого підрізання коренів бур'янів забезпечують повну ліквідацію багаторіч CD 00 CM 7286 них бур'янів на ділянці за декілька обробок ділянки цим знаряддям Перелічені особливості дозволяють підвищити продуктивність праці в 3-4 рази. Універсальний розпушувач ґрунту використовують наступним чином. Держак ставлять під певним кутом до поверхні землі так, щоб забезпечити необхідну глибину розпушування. Дуже твердий ґрунт розпушують повторними ударами знаряддя, що подібно до роботи сапою, а м'який ґрунт звіль няють від бур'янів і розпушують так' посилають держак вперед на довжину витягнутих рук, а потім тягнуть знаряддя до себе. Універсальний розпушувач ґрунту пройшов випробування в домашньому господарстві винахідника. Простота і невелика вартість виготовлення дозволяє запровадити масове виробництво універсального розпушувача ґрунту. Фіг. 1 Фіг. 2 Фіг. З Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
