Регульований гравітаційний спускний пристрій

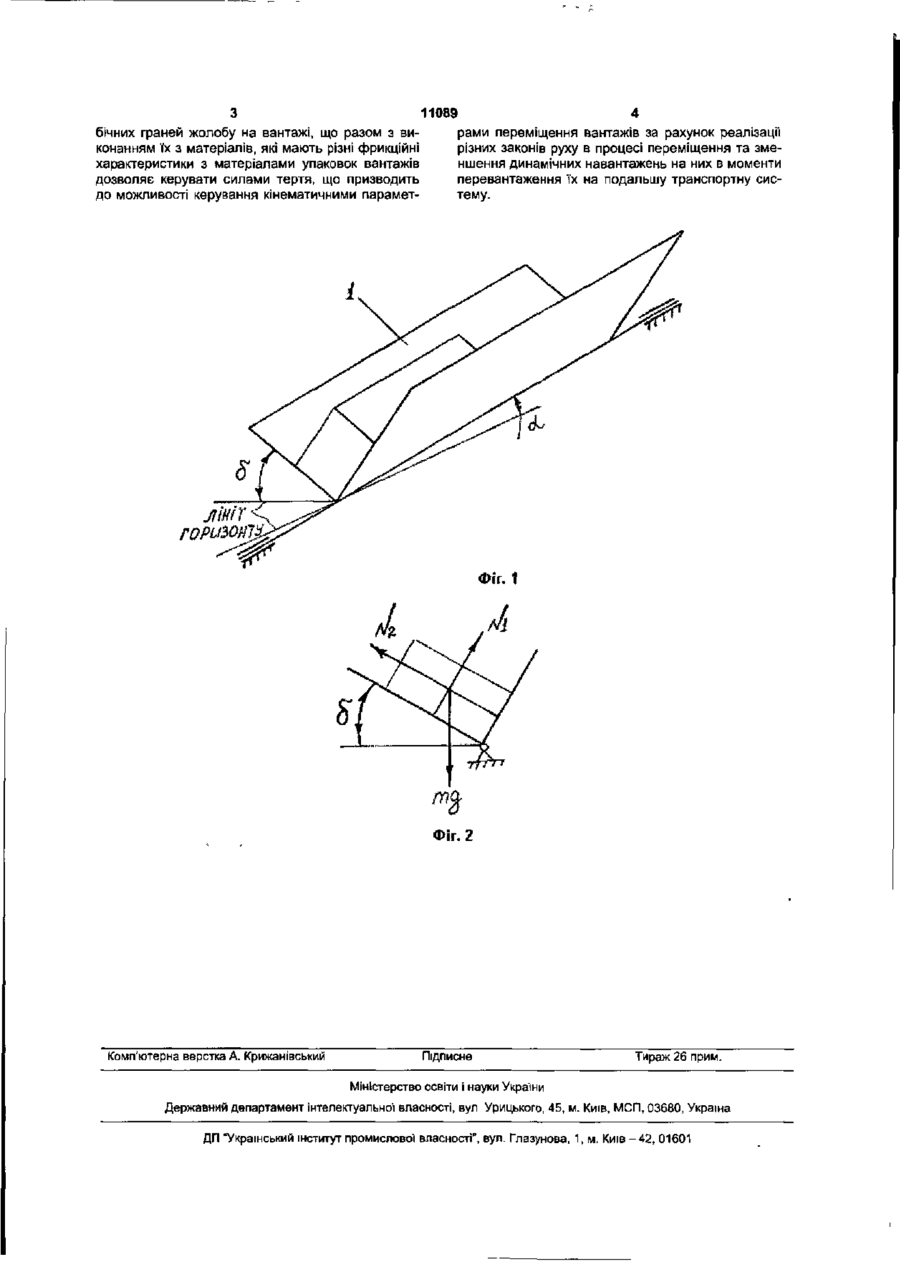

Регульований гравітаційний спускний пристрій, виконаний у вигляді похилого жолоба з трикутним поперечним перерізом, який відрізняється тим, що жолоб виконано з можливістю повороту відносно поздовжньої осі, а бічні грані жолоба виконані з матеріалів, які мають фрикційні характеристики відмінні від характеристик матеріалів упаковок вантажів. Пристрій відноситься до транспортних систем, призначених для переміщення штучних та насипних вантажів і може бути використаний в хімічній, фармацевтичній, харчовій та інших галузях виробництва. Відомий гравітаційний спускний пристрій [А.І.Соколенко, А.І.Українець, В А.Піддубний Транспортно-технологічні системи пивзаводів Київ, "Артек", 2002р. с. ЗО рис. 1 6а], виконаний у вигляді похилого жолоба з трикутним поперечним перерізом. Але вказаний пристрій не забезпечує можливості реалізації різних законів руху в процесі транспортування, що пов'язано з нерухомістю жолоба, і як наслідок, неможливість керування кінематичними параметрами переміщення та підвищені динамічні навантаження на вантажі, особливо в моменти перевантаження їх на подальшу транспортну систему В основу корисної моделі поставлене завдання вдосконалення гравітаційного спускного пристрою шляхом зміни конструкції, що забезпечує гарантовану роботу, можливість керування кінематичними параметрами переміщення вантажів за рахунок реалізації різних законів руху в процесі переміщення та зменшення динамічних навантажень на вантажі в моменти перевантаження їх на подальшу транспортну систему. Поставлене завдання досягається за рахунок того, що регульований гравітаційний спускний пристрій виконано у вигляді похилого жолоба з трикутним поперечним перерізом. Згідно корисній моделі жолоб виконано з мож ливістю повороту відносно поздовжньої осі, а його бічні грані виконуються з матеріалів, які мають різні фрикційні характеристики з матеріалами упаковок вантажів. Причинно-наслідковий зв'язок між ознаками, що пропонується та технічним результатом полягає в наступному. Надання пристрою похилого жолоба з трикутним поперечним перерізом, виконаного з можливістю повороту відносно поздовжньої осі, та виконання його бічних граней з матеріалів, які мають різні фрикційні характеристики з матеріалами упаковок вантажів дає можливість керування кінематичними параметрами переміщення вантажів за рахунок реалізації різних законів руху в процесі переміщення, що призводить до зменшення динамічних навантажень на них в моменти перевантаження їх на подальшу транспортну систему. Таким чином сукупність запропонованих ознак дозволяє забезпечити очікуваний результат На Фіг.1 показано регульований гравітаційний спускний пристрій; на Фіг 2 - розподіл силових факторів, що діють на вантажі. Регульований гравітаційний спускний пристрій складається із рухомого похилого жолоба 1 з трикутним поперечним перерізом. Пристрій працює наступним чином. Вантаж, розміщений на похилому жолобі 1 з трикутним поперечним перерізом, під дією складової сили тяжіння починає рухатись вниз. При цьому за рахунок зміни кута повороту жолоба 5 відносно поздовжньої осі досягається можливість перерозподілу нормальних реакцій Ni і N 2 з боку О) 00 З 11089 бічних граней жолобу на вантажі, що разом з вирами переміщення конанням їх з матеріалів, які мають різні фрикційні різних законів руху характеристики з матеріалами упаковок вантажів ншення динамічних дозволяє керувати силами тертя, що призводить перевантаження їх тему. до можливості керування кінематичними парамет Комп'ютерна верстка А. Крижанівський Підписне вантажів за рахунок реалізації в процесі переміщення та зменавантажень на них в моменти на подальшу транспортну сис Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
