Черв’ячний екструдер

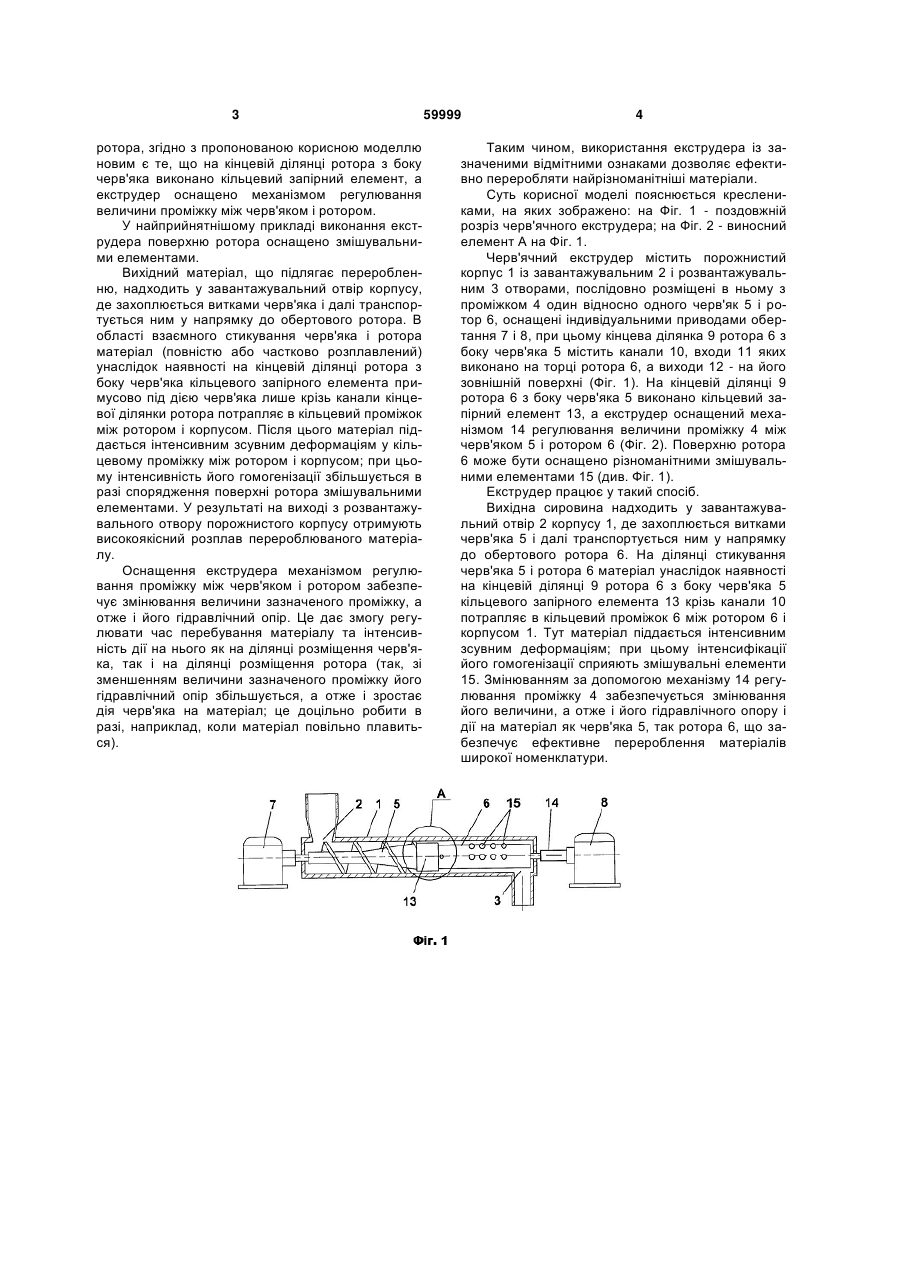

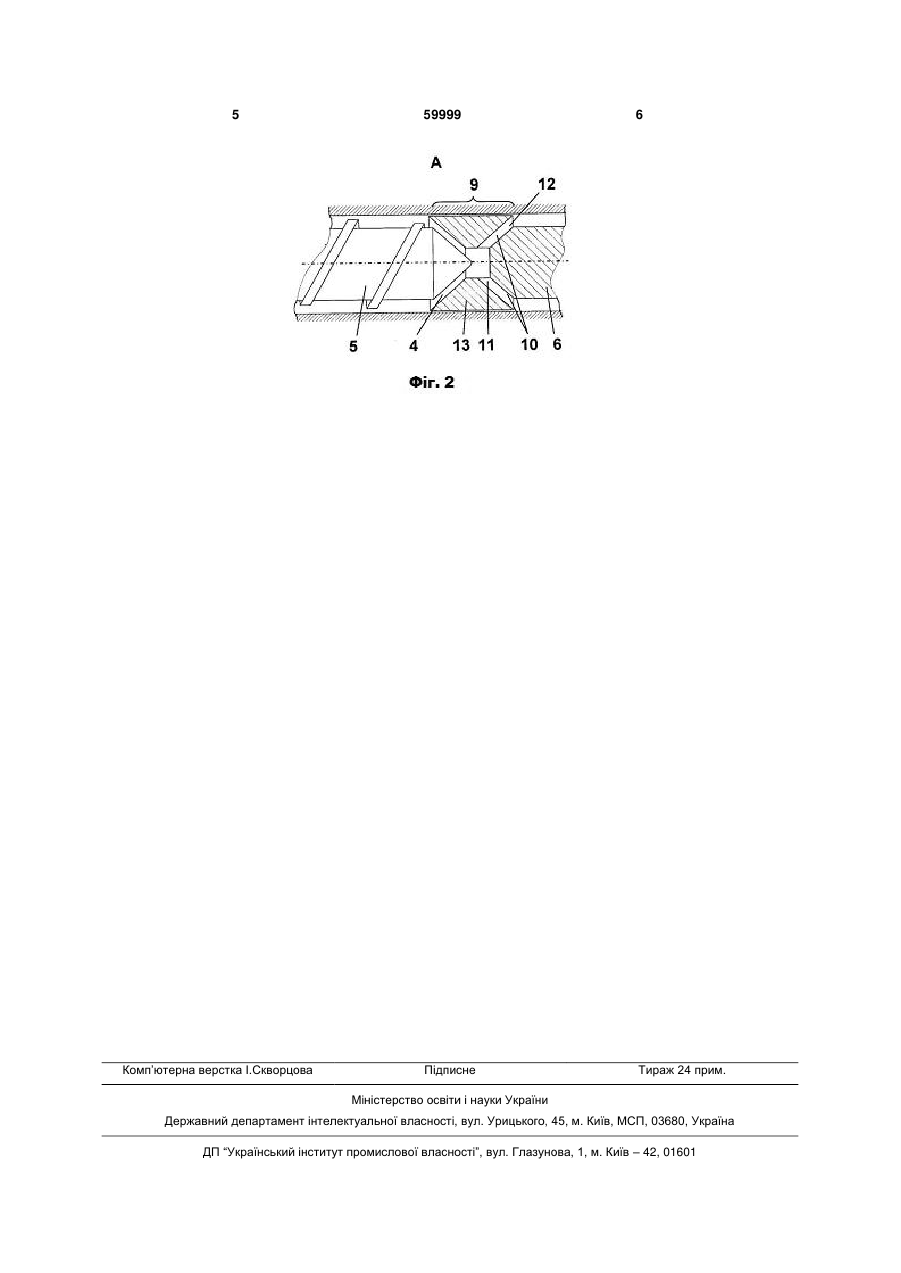

1. Черв'ячний екструдер, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, послідовно розміщені в ньому з 3 ротора, згідно з пропонованою корисною моделлю новим є те, що на кінцевій ділянці ротора з боку черв'яка виконано кільцевий запірний елемент, а екструдер оснащено механізмом регулювання величини проміжку між черв'яком і ротором. У найприйнятнішому прикладі виконання екструдера поверхню ротора оснащено змішувальними елементами. Вихідний матеріал, що підлягає переробленню, надходить у завантажувальний отвір корпусу, де захоплюється витками черв'яка і далі транспортується ним у напрямку до обертового ротора. В області взаємного стикування черв'яка і ротора матеріал (повністю або частково розплавлений) унаслідок наявності на кінцевій ділянці ротора з боку черв'яка кільцевого запірного елемента примусово під дією черв'яка лише крізь канали кінцевої ділянки ротора потрапляє в кільцевий проміжок між ротором і корпусом. Після цього матеріал піддається інтенсивним зсувним деформаціям у кільцевому проміжку між ротором і корпусом; при цьому інтенсивність його гомогенізації збільшується в разі спорядження поверхні ротора змішувальними елементами. У результаті на виході з розвантажувального отвору порожнистого корпусу отримують високоякісний розплав перероблюваного матеріалу. Оснащення екструдера механізмом регулювання проміжку між черв'яком і ротором забезпечує змінювання величини зазначеного проміжку, а отже і його гідравлічний опір. Це дає змогу регулювати час перебування матеріалу та інтенсивність дії на нього як на ділянці розміщення черв'яка, так і на ділянці розміщення ротора (так, зі зменшенням величини зазначеного проміжку його гідравлічний опір збільшується, а отже і зростає дія черв'яка на матеріал; це доцільно робити в разі, наприклад, коли матеріал повільно плавиться). 59999 4 Таким чином, використання екструдера із зазначеними відмітними ознаками дозволяє ефективно переробляти найрізноманітніші матеріали. Суть корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - поздовжній розріз черв'ячного екструдера; на Фіг. 2 - виносний елемент А на Фіг. 1. Черв'ячний екструдер містить порожнистий корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, послідовно розміщені в ньому з проміжком 4 один відносно одного черв'як 5 і ротор 6, оснащені індивідуальними приводами обертання 7 і 8, при цьому кінцева ділянка 9 ротора 6 з боку черв'яка 5 містить канали 10, входи 11 яких виконано на торці ротора 6, а виходи 12 - на його зовнішній поверхні (Фіг. 1). На кінцевій ділянці 9 ротора 6 з боку черв'яка 5 виконано кільцевий запірний елемент 13, а екструдер оснащений механізмом 14 регулювання величини проміжку 4 між черв'яком 5 і ротором 6 (Фіг. 2). Поверхню ротора 6 може бути оснащено різноманітними змішувальними елементами 15 (див. Фіг. 1). Екструдер працює у такий спосіб. Вихідна сировина надходить у завантажувальний отвір 2 корпусу 1, де захоплюється витками черв'яка 5 і далі транспортується ним у напрямку до обертового ротора 6. На ділянці стикування черв'яка 5 і ротора 6 матеріал унаслідок наявності на кінцевій ділянці 9 ротора 6 з боку черв'яка 5 кільцевого запірного елемента 13 крізь канали 10 потрапляє в кільцевий проміжок 6 між ротором 6 і корпусом 1. Тут матеріал піддається інтенсивним зсувним деформаціям; при цьому інтенсифікації його гомогенізації сприяють змішувальні елементи 15. Змінюванням за допомогою механізму 14 регулювання проміжку 4 забезпечується змінювання його величини, а отже і його гідравлічного опору і дії на матеріал як черв'яка 5, так ротора 6, що забезпечує ефективне перероблення матеріалів широкої номенклатури. 5 Комп’ютерна верстка І.Скворцова 59999 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
