Номер патенту: 11330

Опубліковано: 25.12.1996

Автор: Шаповалов Едуард Васильович

Завантажити PDF файл.

Формула / Реферат

Способ защиты футеровки миксера, включа­ющий обмазку его внутренней поверхности с по­следующей сушкой, отличающийся тем, что, с целью повышения срока службы футеровки миксе­ра, обмазку из углеродсодержащей смеси, пропитанной каменноугольной смолой или обезвоженным мазутом, наносят полосами переменной толщины с увеличением к средине подины и обжигают при по­вышении температуры до 1350-1450°С, после чего выдерживают в течение не менее часа.

Текст

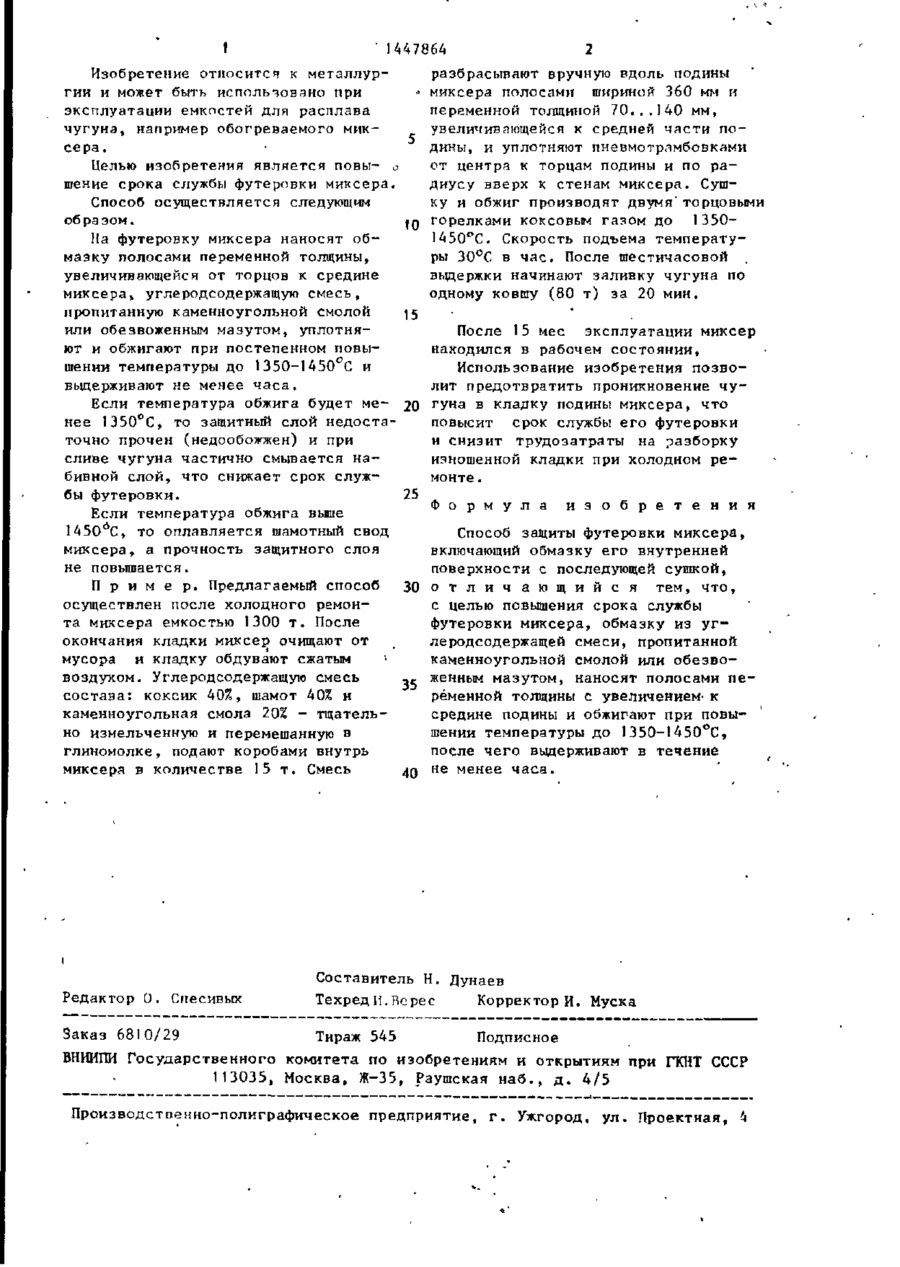

Изобретение относится к металлугии и может быть использовано при эксплуатации миксера для расплава чугуна. Целью изобретения является повышение срока службы футеровки миксера . Сущность изобретения состоит І й • в нанесении на футеровку миксера после его ремонта полосами переменной толщины, увеличив ающе йс я к с ре дине подины, углеродсодержащей смеси, пропитанной каменноугольной смолой или обезвоженным мазутом, уплотнении ее и медленном разогреве до 1350-1450°С. При этом образуется стойкий слой, предохраняющий футеровку от проникновения в нее чугуна и эакозления подины миксера в начатьной стадии ее эксплуатации. Конкретный пример осуществления изобретения выполнен на миксере объемом 1300 т. Использование изобретения значительно увеличивает межремонтный срок его а эксплуатации. I 447864 Изобретение относится к металлургии и может быть использовано при эксплуатации емкостей для расплава чугуна, например обогреваемого миксера. Целью изобретения является повы- о шение срока службы футеровки миксера. Способ осуществляется следующим образом. JQ На футеровку миксера наносят обмазку полосами переменной толщины, увеличивающейся от торцов к средине миксера» углеродсодержащую смесь, пропитанную каменноугольной смолой 15 или обезвоженным мазутом, уплотняют и обжигают при постепенном повышении температуры до 1350-1450 С и вьщерживают не менее ч а с а . Если температура обжига будет ме- 20 нее 135ОСС, то защитный слой недостаточно прочен (недообожжен) и при сливе чугуна частично смывается набивной слой, что снижает срок службы футеровки. 25 Если температура обжига выше 1450 6 С, то оплавляется шамотный свод миксера, а прочность защитного слоя не повышается. П р и м е р . Предлагаемый способ 30 осуществлен после холодного ремонта миксера емкостью 1300 т . После окончания кладки миксер очищают от мусора и кладку обдувают сжатым воздухом. Углеродсодержащую смесь ,состава: коксик 40%, шамот 40% и каменноугольная смола 20% - тщательно измельченную и перемешанную в глиномолке, подают коробами внутрь миксера в количестве 1 5 т . Смесь 40 разбрасывают вручную вдоль подины миксера полосам» шириной 360 мм и переменной толщиной 7 0 . . . 1 4 0 мм, увеличивающейся к средней части подины, и уплотняют пневмотрлмбовками от центра к торцам подины и по р а диусу вверх к стенам миксера. Сушку и обжиг производят двумя' торцовыми горелками коксовым газом до 13501450°С. Скорость подъема температуры 30°С в ч а с . После шестичасовой выдержки начинают заливку чугуна по одному ковшу (80 т) за 20 мин. После 15 мес эксплуатации миксер находился в рабочем состоянии, Использование изобретения позволит предотвратить проникновение чугуна в кладку подины миксера, что повысит срок службы его футеровки и снизит трудозатраты на разборку изношенной кладки при холодном р е монте . Ф о р м у л а и з о б р е т е н и я Способ защиты футеровки миксера, включающий обмазку его внутренней поверхности с последующей сушкой, о т л и ч а ю щ и й с я тем, что, с целью повышения срока службы футеровки миксера, обмазку из у г ле родсодержащей смеси, пропитанной каменноугольной смолой или о б е з в о женным мазутом, наносят полосами п е ременной толщины с увеличением- к средине подины и обжигают при повышении температуры до 1350-1450°С, после чего выдерживают в течение не менее ч а с а . Редактор 0. Спесивых Составитель Н. Дунаев ТехредII.Верес Корректор И. Муска Заказ 6810/29 Тираж 545 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.„ д . 4/5 Производстпенно-полиграфическое предприятие, г . Ужгород, ул. Проектная,

Дивитися

Додаткова інформація

Назва патенту англійською

Method for protection of mixer lining

Автори англійською

Shapovalov Eduard Vasyliovych

Назва патенту російською

Способ защиты футеровки миксера

Автори російською

Шаповалов Эдуард Васильевич

МПК / Мітки

МПК: C21C 1/06

Мітки: захисту, міксера, футеровки, спосіб
