Очисний комбайн

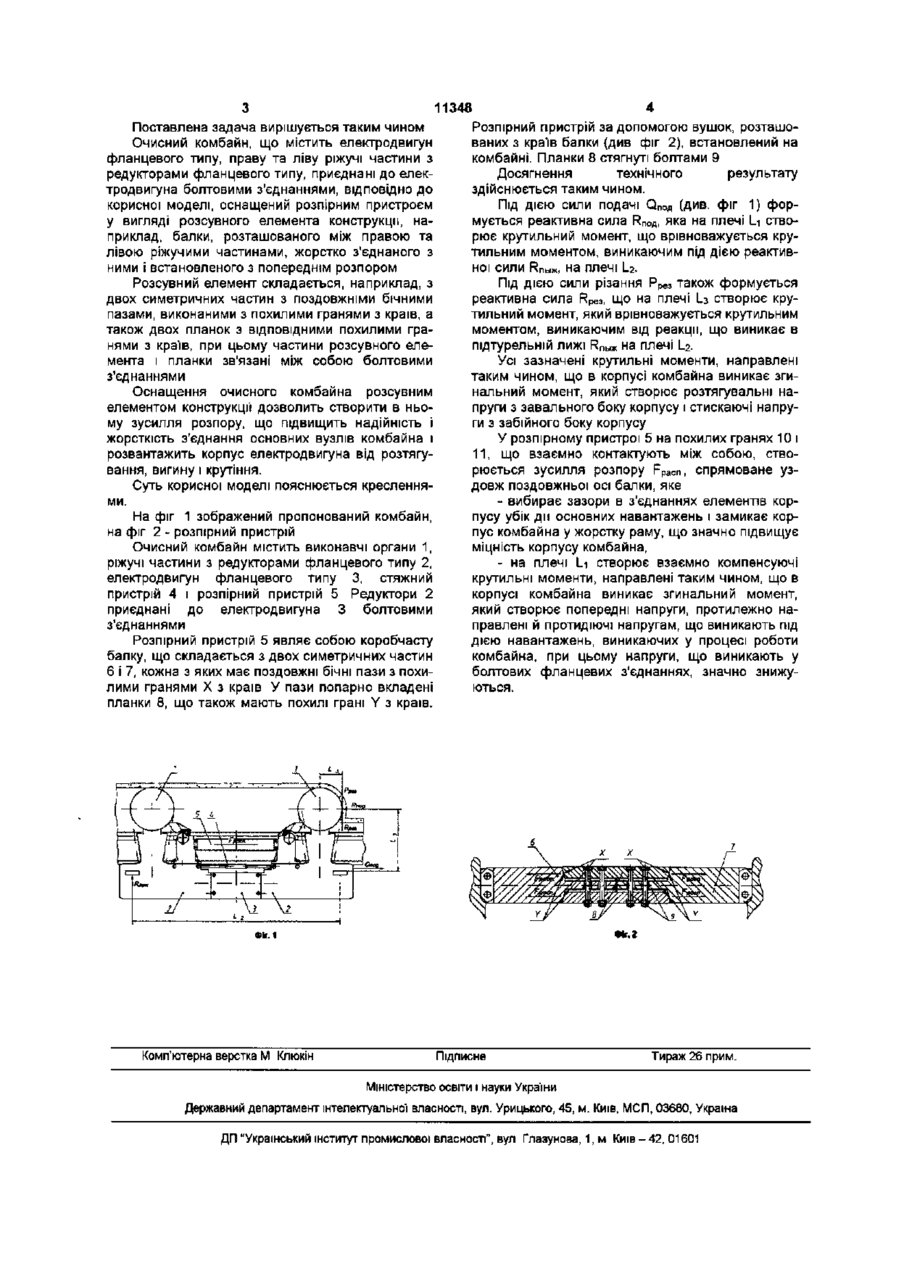

УКРАЇНА (19) UA (11,11348 (із, U (51)7Е21С35/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, ОЧИСНИЙ КОМБАЙН 1 (21)u200506349 (22, 29 06 2005 (24,15 12 2005 (46) 15 12 2005, Бюл № 12, 2005 р (72) Андреев Георгій Володимирович, Бублик Михайло Леонідович, Косарев Василь Васильович, Косарев Іван Васильович, Костюков Володимир Михайлович, Чайков Євген Михайлович (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" (57, 1 Очисний комбайн, що містить електродвигун фланцевого тилу, праву та ліву різальні части ни з редукторами фланцевого типу, приєднані до електродвигуна болтовими з'єднаннями, який відрізняється тим, що він оснащений розпірним пристроєм у вигляді розсувного елемента конструкції, наприклад балки, розташованого між правою та лівою різальними частинами, жорстко з'єднаного з ними і встановленого з попереднім розпором 2 Комбайн за п 1, який відрізняється тим, що розсувний елемент складається з двох симетричних частин з поздовжніми бічними пазами, виконаними з похилими гранями з країв, а також двох планок з ВІДПОВІДНИМИ похилими гранями з країв, при цьому частини розсувного елемента і планки зв'язані між собою болтовими з'єднаннями Корисна модель відноситься до вугільного машинобудування і може бути використана у вугільній промисловості, переважно для механізації очисних робіт при підземному вийманні вугілля з тонких пластів Відомий ОЧИСНИЙ комбайн EDW-170-LN, [див загальні види комбайна EDW-170-LN за технічною документацією фірми "Eickhoff"], що прийнятий за аналог Комбайн містить виконавчі органи, редуктори й електродвигун Основні вузли комбайна привідні редуктори й електродвигун мають болтові фланцеві з'єднання Для їх посилення застосовуються кілька стяжок, встановлюваних збоку і зверху комбайна Це викликано недостатньою надійністю численних болтових з'єднань, відсутністю доступу до них під час експлуатації Додаткові стикувальні елементи призводять до збільшення габаритів комбайна, витрат праці на проведення технічного обслуговування стиків і до зменшення надійності комбайна в цілому Найбільш близьким до передбачуваної корисної моделі за технічною суттю і результатом, що досягається, є очисний комбайн КА80 [див «Машины и оборудование для угольных шахт» под ред В Н Хорина, - М «Недра», 1987], що містять електродвигун, праву та ліву ріжучі частини з редукторами Редуктори й електродвигун мають болтові фланцеві з'єднання Щоб ґх підсилити, застосовується розташований між корпусами редукторів стяжний пристрій, який створює додаткове зусилля, що стискає фланці Даний стяжний пристрій виконаний так, що змінення габаритів комбайна, зв'язане з його установкою, не впливає на технічні характеристики комбайна, а також не спричиняє значного збільшення витрат праці на проведення технічного обслуговування стиків Однак, надійність фланцевого з'єднання такий пристрій повною мірою забезпечити не може, крім того, фланцеве з'єднання корпусу електродвигуна і редукторів у комбайнах типу КА80 навантажене крутильними та згинальними навантаженнями Стяжний пристрій, встановлений між корпусами комбайна, не призначений для компенсації таких навантажень В основу корисної моделі поставлена задача' в очисному комбайні забезпечити підвищення надійності та жорсткості з'єднання основних вузлів комбайна, розвантажити корпус електродвигуна від розтягування, вигину і крутіння, забезпечивши при цьому зручність монтажу і демонтажу в стиснутих умовах очисного вибою 00 CO 11348 Розпірний пристрій за допомогою вушок, розташованих з кра'їв балки {див фіг 2), встановлений на комбайні. Планки 8 стягнуті болтами 9 Досягнення технічного результату здійснюється таким чином. Поставлена задача вирішується таким чином Очисний комбайн, що містить електродвигун фланцевого типу, праву та ліву ріжучі частини з редукторами фланцевого типу, приєднані до електродвигуна болтовими з'єднаннями, відповідно до корисної моделі, оснащений розпірним пристроєм у вигляді розсувного елемента конструкції, наприклад, балки, розташованого між правою та лівою ріжучими частинами, жорстко з'єднаного з ними і встановленого з попереднім розпором Розсувний елемент складається, наприклад, з двох симетричних частин з поздовжніми бічними пазами, виконаними з похилими гранями з країв, а Під ДІЄЮ СИЛИ подачі Q n o f l (див. фіг Під ДІЄЮ СИЛИ різання Ррез також формується також двох планок з ВІДПОВІДНИМИ ПОХИЛИМИ гра нями з кра'їв, при цьому частини розсувного елемента і планки зв'язані між собою болтовими з'єднаннями Оснащення очисного комбайна розсувним елементом конструкції дозволить створити в ньому зусилля розпору, що підвищить надійність і жорсткість з'єднання основних вузлів комбайна і розвантажить корпус електродвигуна від розтягування, вигину і крутіння. Суть корисної моделі пояснюється кресленнями. На фіг 1 зображений пропонований комбайн, на фіг 2 - розпірний пристрій Очисний комбайн містить виконавчі органи 1, ріжучі частини з редукторами фланцевого типу 2, електродвигун фланцевого типу 3, стяжний пристрій 4 і розпірний пристрій 5 Редуктори 2 приєднані до електродвигуна 3 болтовими з'єднаннями Розпірний пристрій 5 являє собою коробчасту балку, що складається з двох симетричних частин 6 і 7, кожна з яких має поздовжні бічні пази з похилими гранями X з країв У пази попарно вкладені планки 8, що також мають похилі грані Y з країв. реактивна сила Rpe3, що на плечі І_з створює крутильний момент, який врівноважується крутильним моментом, виникаючим від реакції, що виникає в підтурельній лижі Rnb>K на плечі І_2. l Усі зазначені крутильні моменти, направлені таким чином, що в корпусі комбайна виникає згинальний момент, який створює розтягувальні напруги з завального боку корпусу і стискаючі напруги з забійного боку корпусу У розпірному пристрої 5 на похилих гранях 10 і 11, що взаємно контактують між собою, створюється ЗУСИЛЛЯ рОЗПОру Fpacn, СПрЯМОВЭНв уЗдовж поздовжньої осі балки, яке - вибирає зазори в з'єднаннях елементів корпусу убік дії основних навантажень і замикає корпус комбайна у жорстку раму, що значно підвищує міцність корпусу комбайна, - на плечі Li створює взаємно компенсуючі крутильні моменти, направлені таким чином, що в корпусі комбайна виникає згинальний момент, який створює попередні напруги, протилежно направлені й протидіючі напругам, що виникають під дією навантажень, виникаючих у процесі роботи комбайна, при цьому напруги, що виникають у болтових фланцевих з'єднаннях, значно знижуються. •к. г Комп'ютерна верстка М Кпюкін 1) фор мується реактивна сила Rnofli яка на плечі 1_і створює крутильний момент, що врівноважується крутильним моментом, виникаючим під дією реактивної сили Rnb>x., на плечі І_2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
