Топка котла

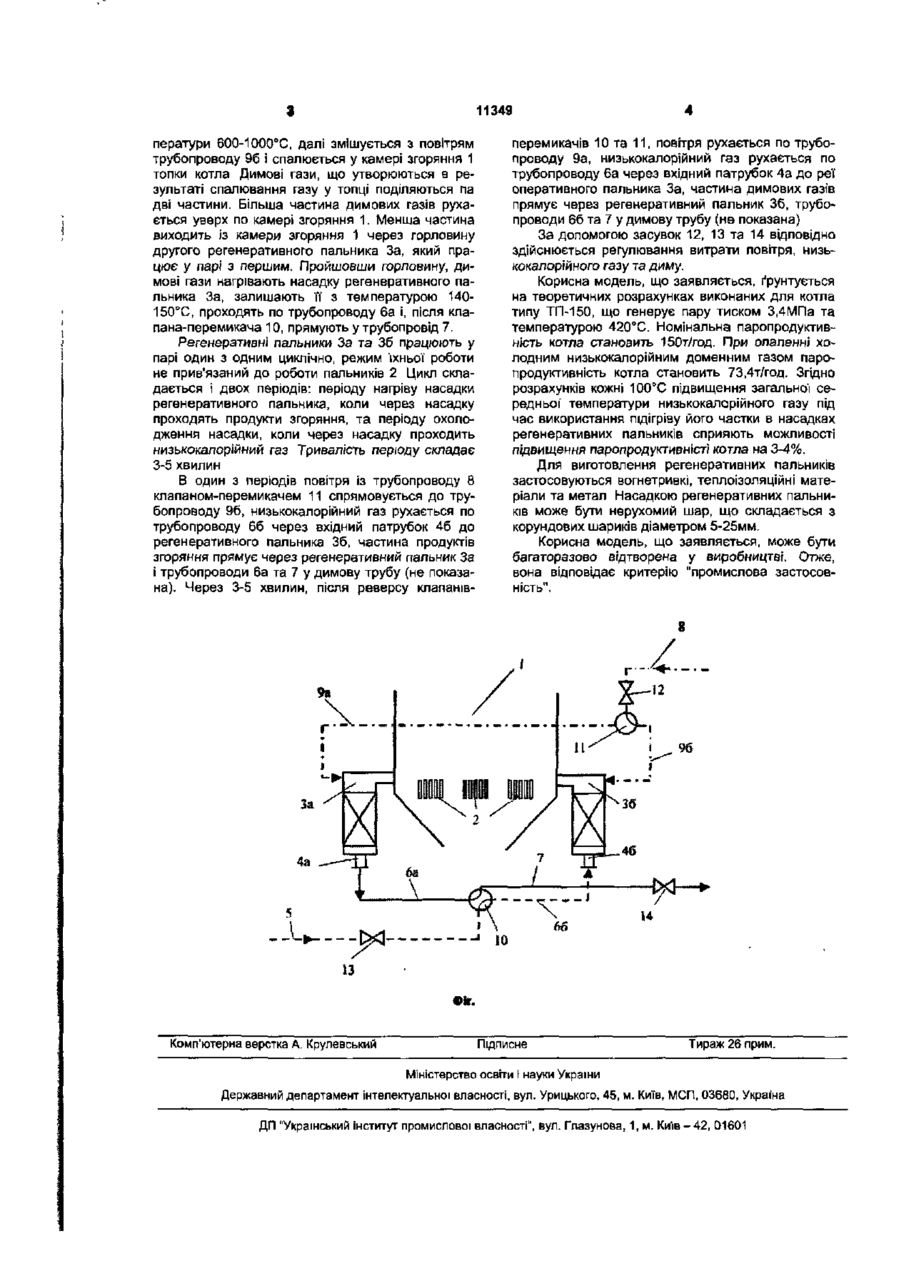

Топка котла, що містить вертикальну призматичну камеру згоряння, на двох протилежних стінках якої* встановлені пальники, яка відрізняється тим, що додатково містить регенеративні пальники, вхідні патрубки яких з боку холодного теплоносія з'єднані з трубопроводами низькокалорійного газу та диму. Корисна модель відноситься до галузі теплоенергетики, застосовується для ефективного споживання низькокалорійного газу і може бути використана на теплоелектроцентралях металургійних підприємств. Відома топка котла, що містить вертикальну призматичну камеру згоряння, на двох протилежних стінках якої встановлені пальники [Авторское свидетельство СССР №883597. Заявлено 01 10.79. Опубликовано 23.11.81. Бюллетень №43.]. Недоліками такої топки є обмеженість паропродуктивності котла при опаленні низькокалорійним газом через недостатню температуру горіння В основу корисної моделі поставлена задача створення такої конструкції топки, що дозволить Істотно збільшити паропродуктивність котла при опаленні низькокалорійним газом, шляхом підвищення температури підігріву низькокалорійного газу. Задача досягається тим, що топка котла, що містить вертикальну призматичну камеру згоряння, на двох протилежних стінках якої встановлені пальники, додатково містить регенеративні пальники, вхідні патрубки яких з боку холодного теплоносія з'єднані з трубопроводами низькокалорійного газу та диму. За наявними в авторів відомостям сукупність ознак, що заявляється, не відома з рівня техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Використання регенеративних пальників низькокалорійного газу дозволяє значно підвищити температуру горіння в топці, збільшити теплосп рииняття випарювальних поверхонь, що, у свою чергу, дозволить збільшити паропродуктивність котла. Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня "техніка". Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових властивостей і лише наявність відмінних ознак рішення, що заявляється, дозволяє одержати новий технічний результат Отже корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Відповідно до корисної моделі можлива як реконструкція існуючої' топки котла з встановленням регенеративних пальників, так і будівництво котла з новою топкою за описаним вище принципом. На кресленні (Фіг) представлена схема пропонованої топки котла Топка котла містить камеру згоряння 1; пальники 2; пару регенеративних пальників низькокалорійного газу За та 36; вхідні патрубки регенеративних пальників з боку холодного теплоносія 4а та 46; трубопровід низькокалорійного газу 5; трубопроводи низькокалорійного газу та диму 6а і 66, трубопровід диму 7; трубопровід гарячого повітря 8, 9а та 96; клапани-перемикачі 10 та 11; засувки 12, 13та14 Топка котла працює в такий спосіб. У трубопровід 5 поступає частка низькокалорійного газу від загальної витрати на котел Після клапана перемикача 10 потік низькокалорійного газу проходить по трубопроводу 66 і через патрубок 46 поступає в перший регенеративний пальник 36, проходить його насадку, нагрівається до тем со 11349 ператури 600-1000°С, далі змішується з повітрям трубопроводу 96 і спалюється у камері згоряння 1 топки котла Димові гази, що утворюються в результаті спалювання газу у топці поділяються па дві частини. Більша частина димових газів рухається уверх по камері згоряння 1. Менша частина виходить із камери згоряння 1 через горловину другого регенеративного пальника За, який працює у парі з першим. Пройшовши горловину, димові гази нагрівають насадку регенеративного пальника За, залишають її з температурою 140150°С, проходять по трубопроводу 6а і, після клапана-перемикача 10, прямують у трубопровід 7. Регенеративні пальники За та 36 працюють у парі один з одним циклічно, режим їхньої роботи не прив'язаний до роботи пальників 2 Цикл складається і двох періодів: періоду нагріву насадки регенеративного пальника, коли через насадку проходять продукти згоряння, та періоду охолодження насадки, коли через насадку проходить низькокалорійний газ Тривалість періоду складає 3-5 хвилин В один з періодів повітря із трубопроводу 8 клапаном-перемикачем 11 спрямовується до трубопроводу 96, низькокалорійний газ рухається по трубопроводу 66 через вхідний патрубок 46 до регенеративного пальника 36, частина продуктів згоряння прямує через регенеративний пальник За І трубопроводи 6а та 7 у димову трубу (не показана). Через 3-5 хвилин, після реверсу клапанів перемикачів 10 та 11, повітря рухається по трубопроводу 9а, низькокалорійний газ рухається по трубопроводу 6а через вхідний патрубок 4а до реї оперативного пальника За, частина димових газів прямує через регенеративний пальник 36, трубопроводи 66 та 7 у димову трубу (не показана) За допомогою засувок 12, 13 та 14 відповідно здійснюється регулювання витрати повітря, низькокалорійного газу та диму. Корисна модель, що заявляється, ґрунтується на теоретичних розрахунках виконаних для котла типу ТҐІ-150, що генерує пару тиском 3,4МПа та температурою 420°С. Номінальна паропродуктивність котла становить 150т/год. При опаленні холодним низькокалорійним доменним газом паропродуктивність котла становить 73,4т/год. Згідно розрахунків кожні 100°С підвищення загальної середньої' температури низькокалорійного газу під час використання підігріву його частки в насадках регенеративних пальників сприяють можливості підвищення паропродуктивністі котла на 3-4%, Для виготовлення регенеративних пальників застосовуються вогнетривкі, теплоізоляційні матеріали та метал Насадкою регенеративних пальників може бути нерухомий шар, що складається з корундових шариків діаметром 5-25мм. Корисна модель, що заявляється, може бути багаторазово відтворена у виробництві. Отже, вона відповідає критерію "промислова застосовність". ФІГ. Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Ки'ів-42, 01601
