Затискна цанга

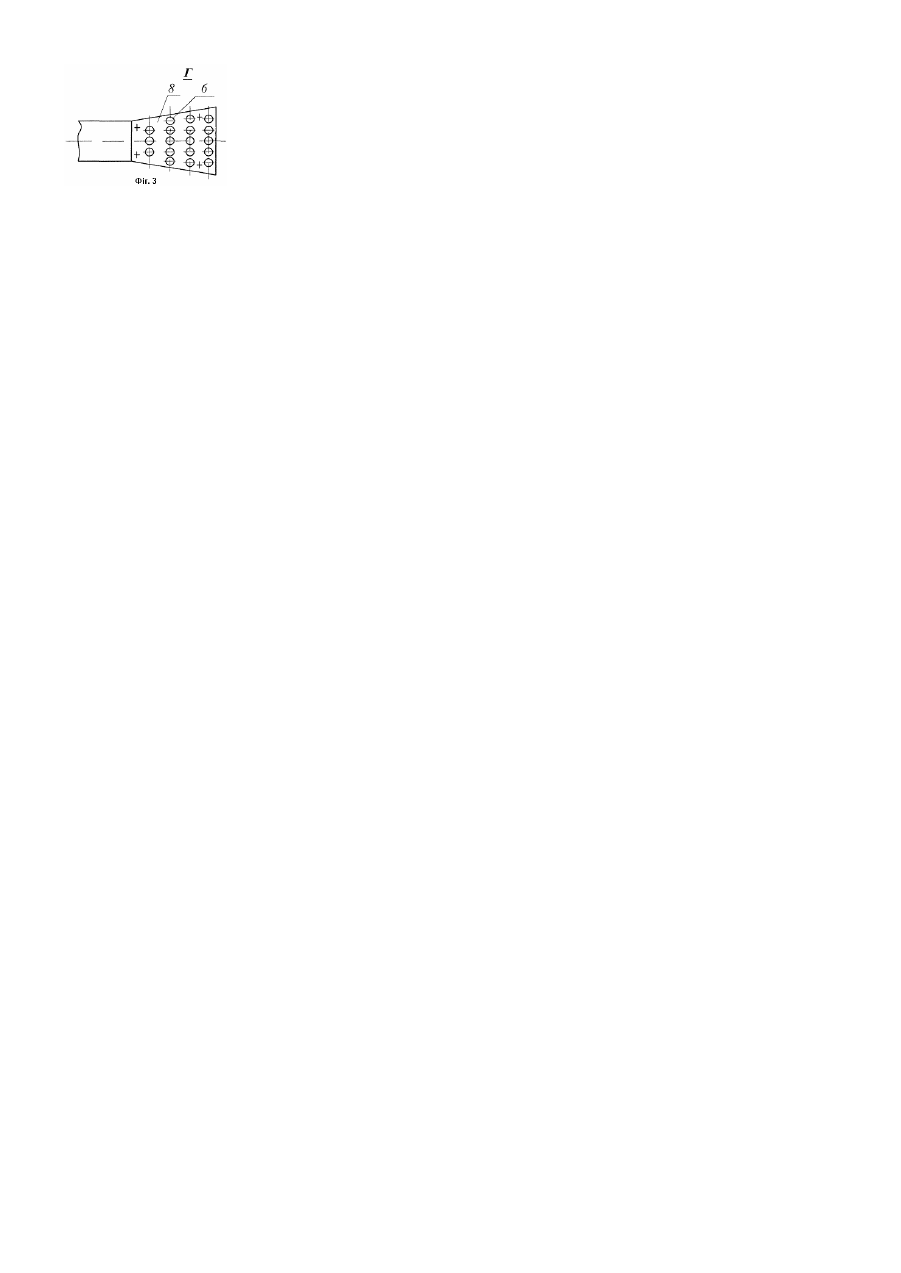

Корисна модель відноситься до галузі металообробки і може бути використана для затиску деталей і інструменту на токарних верстатах. Відомий цанговий патрон [1] з кульками, які розміщені між затискними пелюстками і натискним стаканом, причому на кожній пелюстці цанги кульки розміщені рядами по колу в заглибленнях і обмежені від випадання в радіальному напрямку розмірами відкритої частини заглиблення, а в тангенціальному - шти фтами, встановленими паралельно твірній конуса цанги. Недолік вказаного цангового патрона - складність конструкції. За найближчий аналог прийнято затискну цангу [2], що містить робочу конічну і пружну частини з основними і додатковими затискними елементами, в прорізях між якими встановлено пластини, жорстко зв'язані з основними затискними елементами і призначені для взаємодії з додатковими затискними елементами, в пластинах виконано отвори, призначені для розміщення введених в цангу тіл кочення з сепаратором. Недоліками вказаної затискної цанги є: невисока надійність затиску, великі затрати енергії на затиск. В основу корисної моделі поставлена задача зменшення втрат енергії на переборювання сил тертя та підвищення надійності затиску і спрощення конструкції за рахунок того, що на конічній робочій частині цанги виконано канавки для розміщення в них тіл кочення, встановлених в сепаратори. Поставлена задача вирішується тим, що в затискній цанзі, яка містить робочу конічну та пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів з прорізями між ними і пластинами в цих прорізях, жорстко зв'язаних з основними затискними елементами, поверхні яких призначені для взаємодії з додатковими затискними елементами, згідно корисної моделі, на конічній робочій частині цанги виконано канавки однакової глибини, ширини та форми для розміщення в них тіл кочення, встановлених в сепаратори, жорстко зв'язаних з конічною робочою частиною. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано поздовжній розріз А-А затискної цанги; на Фіг.2 - вид В на Фіг.1; на Фіг.3 - вид Г на Фіг.1 - варіант розміщення кульок в сепараторах на губці цанги. На Фіг.1 показано поздовжній розріз А-А затискної цанги з робочими пружною 1 і конічною 2 частинами, причому робоча частина складається з основних затискних елементів 3, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних як одне ціле з пружною частиною 1 цанги додаткових затискних елементів 4 з прорізами між основними 3 і додатковими 4 затискними елементами, в яких розміщено пластини 5, що жорстко зв'язані, наприклад, гвинтами, з основними затискними елементами 3. Поверхні пластин 5 взаємодіють з бічними поверхнями додаткових затискних елементів 4 (Фіг.2). На конічній робочій частині 2 виконано канавки 7 однакової глибини, ширини та форми з розміщеними в них тілами кочення 6, встановлених в сепаратори 8, жорстко зв'язаних з конічною робочою частиною 2. Від випадання тіла кочення 6 утримуються сепаратором 8. Затискна цанга працює наступним чином. При переміщенні труби затиску вліво (не показано) конічна робоча частина 2 через тіла кочення 6 взаємодіє з конічною поверхнею шпинделя, при цьому виникає тертя кочення. Основні затискні елементи 3 з пластинами 5, взаємодіють з бічними поверхнями додаткових затискних елементів 4, видавлюють їх, а вони своїми робочими поверхнями затискують заготовку або інструмент. Розтискання затискної цанги відбувається в зворотному порядку. Виконання канавок однакової глибини, ширини та форми з розміщеними в них тілами кочення, встановлених в сепаратори зменшує втрати енергії на переборювання сил тертя та підвищує надійність затиску і спрощує конструкцію. Джерела інформації. 1. Цанговый патрон. А.с. СРСР №383539, МКИ В23В31/20 / Ю.Н. Кузнецов, М.Д. Бо ханков-№1488742/25-8; Заявл. 03.11.70; Опубл. 23.05.73, Бюл. №24. - 3с. 2. Зажимная цанга. А.с. 1537380 СССР, МКИ В23В13/00 / Ю.Н. Кузнецов, М.Г. Данильченко, В.А. Мартыненко, В.Г. Кушик, В.Е. Лоев, М.И. Хома, И.Г. Грубяк, Р.Б. Гевко. - №43866890/31-08; Заявл. 01.03.88; Опубл. 23.01.90, Бюл. №3. - 3с.
