Затискна цанга

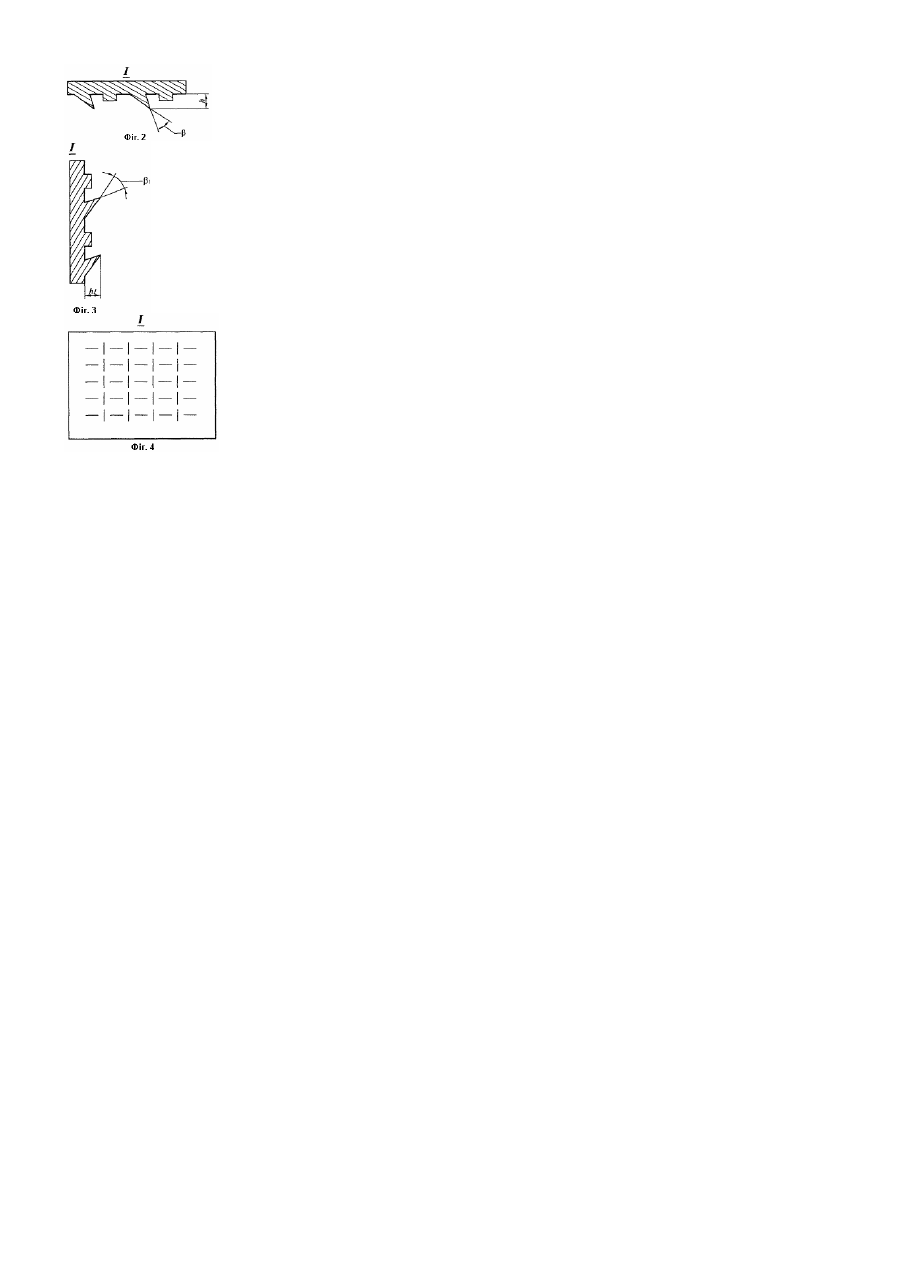

Корисна модель відноситься до галузі металообробки і може бути використана в металорізальних верстатах при закріпленні пруткових, штучни х заготовок і ріжучого інструменту з циліндричним хвостовиком. Відома затискна цанга [1], що містить робочу конічну і пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів, і розміщених між ними виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів, бокові грані яких призначені для взаємодії з основними затискними елементами, радіус затискного отвору додаткових затискних елементів менше радіуса затискного отвору основних затискних елементів. Недолік вказаної затискної цанги - невисока надійність затиску внаслідок зношування робочого отвору. За найближчий аналог прийнято затискну цангу [2], що містить робочу конічну і пружну частини з основними і додатковими затискними елементами, в прорізях між якими встановлено пластини, жорстко зв'язані з основними затискними елементами і призначені для взаємодії з додатковими затискними елементами, в пластинах виконано отвори, призначені для розміщення введених в цанги тіл кочення з сепаратором. Недоліками вказаної затискної цанги є: невисока надійність затиску та довговічність робочого отвору, нестабільність сил затиску. В основу корисної моделі поставлена задача підвищення надійності затиску і довговічності та зносостійкості робочого отвору затискної цанги за рахунок того, що на поверхні додаткових затискних елементів, призначеної для взаємодії з прутком, виконано частковий регулярний мікрорельєф гострокінцевої форми. Поставлена задача вирішується тим, що в затискній цанзі, яка містить робочу конічну та пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів з прорізями між ними і пластинами в цих прорізях, жорстко зв'язаних з основними затискними елементами, поверхні яких призначені для взаємодії з додатковими затискними елементами, згідно корисної моделі, на поверхні додаткових затискних елементів, призначеної для взаємодії з прутком, виконаний частковий регулярний мікрорельєф гострокінцевої форми з кутами загострення b , b1 і розміщений почергово нахиленим в перпендикулярних напрямках, висота якого h менше параметра шорсткості Rz для даного матеріалу і виду обробки. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано поздовжній розріз А-А затискної цанги та вид В; на Фіг.2 - розріз додаткового затискного елемента в поздовжньому напрямку; на Фіг.3 - розріз додаткового затискного елемента в поперечному напрямку; на Фіг.4 - місцевий вид І - варіант розміщення мікрорельєфу гострокінцевої форми. На Фіг.1 показано поздовжній розріз А-А затискної цанги з робочими пружною 1 і конічною 2 частинами, причому робоча частина складається з основних затискних елементів 3, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних як одне ціле з пружною частиною 1 цанги додаткових затискних елементів 4 з прорізами між основними 3 і додатковими 4 затискними елементами, в яких розміщено пластини 5, що жорстко зв'язані, наприклад, гвинтами, з основними затискними елементами 3. Поверхні пластин 5 взаємодіють з бічними поверхнями додаткових затискних елементів 4. На робочій частині додаткових затискних елементів 4 виконано частковий регулярний мікрорельєф гострокінцевої форми з кутами загострення b , b1 і розміщений почергово нахиленим в перпендикулярних напрямках, висота якого h менше параметра шорсткості Rz для даного матеріалу і виду обробки, (Фіг.2, 3). Гостроконечні виступи в поздовжньому напрямку, виконані під кутом b і наприавлені в сторону подачі пруткових заготовок, а в поперечному напрямі виконані під кутом b і направлені в бік перпендикулярний до поздовжнього напрямку і висота мікронерівностей h повинна бути не більше параметра шорсткості Rz. Такий напрямок гостроконечних виступів перешкоджає рухові заготовки в напрямку, протилежному її подачі, і прокручуванню заготовки в радіальному напрямку під дією сил різання. На Фіг.4 показано варіант розміщення виступів гострокінцевої форми на робочій поверхні додаткових затискних елементів 4. Затискна цанга працює наступним чином. При переміщенні труби затиску вліво (не показано) основні затискні елементи 3 з пластинами 5 взаємодіють з бічними поверхнями додаткових затискних елементів 4, видавлюють їх, а вони своїми робочими поверхнями з виконаним регулярним мікрорельєфом гострокінцевої форми з кутами загострення b , b1 , риозміщеними почергово нахиленими в перпендикулярних напрямках, затискують заготовку або інструмент. Виконання регулярного мікрорельєфу на робочій частині додаткових затискних елементів підвищує зносостійкість робочої частини додаткових затискних елементів і підвищує надійність затиску. Джерела інформації 1. Зажимная цанга. А.с. СССР №584972, МКИ В23В13/00 / Дементьев В.И., Клюев Н.И. - №2362221/25-08; Заявл. 17.05.76; Опубл. 25.21.77, Бюл. №47. - 3с. 2 Зажимная цанга. А.с. 1537380 СССР, МКИ В23В13/00 / Ю.Н. Кузнецов, М.Г. Данильченко, В.А. Мартыненко, В.Г. Кушик, В.Е. Лоев, М.И. Хома, И.П. Грубяк, Р.Б. Гевко. - №43866890/31-08; Заявл. 01.03.88; Опубл. 23.01.90, Бюл. №3. - 3с.
