Затискна цанга
Номер патенту: 8598
Опубліковано: 15.08.2005
Автори: Олійник Володимир Григорович, Кушик Валерій Григорович, Киричок Петро Олексійович, Юрчишин Оксана Ярославівна
Формула / Реферат

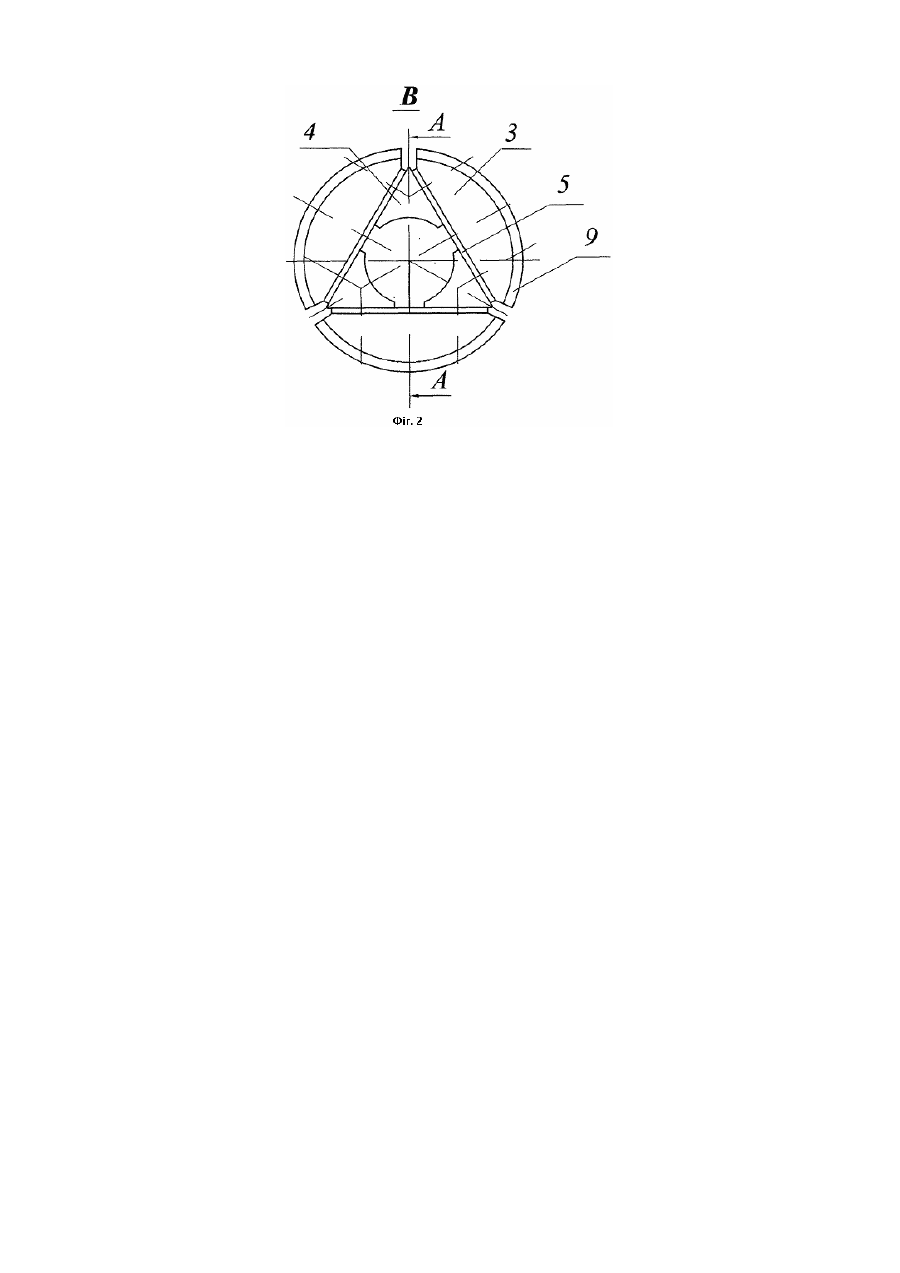

Затискна цанга, що містить робочу конічну та пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів з прорізями між ними і пластинами в цих прорізях, жорстко зв'язаних з основними затискними елементами, поверхні яких призначені для взаємодії з бічними поверхнями додаткових затискних елементів, яка відрізняється тим, що на конічній робочій частині цанги виконані отвори однакової глибини та діаметра з розміщеними в них тілами кочення, встановлених в сепаратори, жорстко зв'язані з конічною робочою частиною, при цьому в отворах встановлені пружини стиску.
Текст
Корисна модель відноситься до галузі металообробки і може бути використана в металорізальних верстатах при закріпленні пруткових, штучних заготовок і ріжучого інструменту з циліндричним хвостовиком. Відома затискна цанга [1], що містить робочу конічну і пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів, і розміщених між ними виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів, бокові грані яких призначені для взаємодії з основними затискними елементами, радіус затискного отвору додаткових затискних елементів менше радіуса затискного отвору основних затискних елементів. Недолік вказаної затискної цанги - невисока надійність затиску внаслідок зношування конусної робочої частини контактуючих поверхонь за рахунок тертя ковзання та великі втрати енергії на переборювання сил тертя. За найближчий аналог прийнято затискну цангу [2], що містить робочу конічну і пружну частини з основними і додатковими затискними елементами, в прорізях між якими встановлено пластини, жорстко зв'язані з основними затискними елементами і призначені для взаємодії з додатковими затискними елементами, в пластинах виконано отвори, призначені для розміщення введених в цанги тіл кочення з сепаратором. Недоліками вказаної затискної цанги є: невисока надійність затиску, великі затрати енергії на затиск. В основу корисної моделі поставлена задача зменшення втрат енергії на переборювання сил тертя та підвищення надійності затиску за рахунок того, що на конічній робочій поверхні цанги виконано отвори із розміщеними в них підпружиненими тілами кочення. Поставлена задача вирішується тим, що в затискній цанзі, яка містить робочу конічну та пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів з прорізями між ними і пластинами в цих прорізях, жорстко зв'язаних з основними затискними елементами, поверхні яких призначені для взаємодії з додатковими затискними елементами, згідно корисної моделі, на конічній робочій частині цанги виконано отвори однакової глибини та діаметра з розміщеними в них тілами кочення, встановлених в сепаратори, жорстко зв'язаних з конічною робочою частиною, причому в отворах встановлено пружини стиску. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано поздовжній розріз А-А затискної цанги; на Фіг.2 - вид В на Фіг.1. На Фіг.1 показано поздовжній розріз А-А затискної цанги з робочими пружною 1 і конічною 2 частинами, причому робоча частина складається з основних затискних елементів 3, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних як одне ціле з пружною частиною 1 цанги додаткових затискних елементів 4 з прорізами між основними 3 і додатковими 4 затискними елементами, в яких розміщено пластини 5, що жорстко зв'язані, наприклад, гвинтами, з основними затискними елементами 3. Поверхні пластин 5 призначені для взаємодії з бічними поверхнями додаткових затискних елементів 4 (Фіг.2). На конічній робочій частині 2 виконано отвори 7 однакової глибини та діаметра з розміщеними в них тілами кочення 6, встановлених в сепаратори 9, жорстко зв'язаних, наприклад гвинтами, з конічною робочою частиною 2, причому в отворах 7 встановлено пружини стиску 8. Затискна цанга працює наступним чином При переміщенні труби затиску вліво (не показано) конічна робоча частина 2 через тіла кочення 6 взаємодіє з конічною поверхнею шпинделя, при цьому виникає тертя кочення і тіла кочення 6 вдавлюються в отвори 7, стискуючи пружини 8. Від випадання тіла кочення утримуються сепаратором 9. Основні затискні елементи 3 з пластинами 5, взаємодіють з бічними поверхнями додаткових затискних елементів 4, видавлюють їх, а вони своїми робочими поверхнями затискують заготовку або інструмент. При розтиску затискна цанга рухається вправо і тіла кочення 6 під дією пружин 8 повертаються у вихідне положення. Виконання отворів однакової глибини та діаметра з розміщеними в них підпружиненими тілами кочення, встановлених в сепаратори, зменшує втрати енергії на переборювання сил тертя та підвищує надійність затиску. Джерела інформації 1. Зажимная цанга. А.С. СССР №584972, МКИ В23В13/00 / Дементьев В.И., Клюев Н.И - №2362221/25-08; Заявл. 17.05.76; Опубл. 25.21.77, Бюл. №47. - 3с. 2 Зажимнаяцанга. А.С. 1537380 СССР, МКИ В23В13/00 / Ю.Н. Кузнецов, М.Г. Данильченко, В.А. Мартыненко, В.Г. Кушик, В.Е. Лоев, М.И. Хома, И.П. Грубяк, Р.Б. Гевко. - №43866890/31-08; Заявл. 01.03.88; Опубл. 23.01.90, Бюл. №3. - 3с.
ДивитисяДодаткова інформація
Назва патенту англійськоюCollet
Автори англійськоюKyrychok Petro Oleksiiovych, Kushyk Valerii Hryhorovych, Yurchyshyn Oksana Yaroslavivna
Назва патенту російськоюЗажимная цанга
Автори російськоюКиричок Петр Алексеевич, Кушик Валерий Григорьевич, Юрчишин Оксана Ярославовна
МПК / Мітки
МПК: B23B 13/00, B23B 31/20
