Затискна цанга

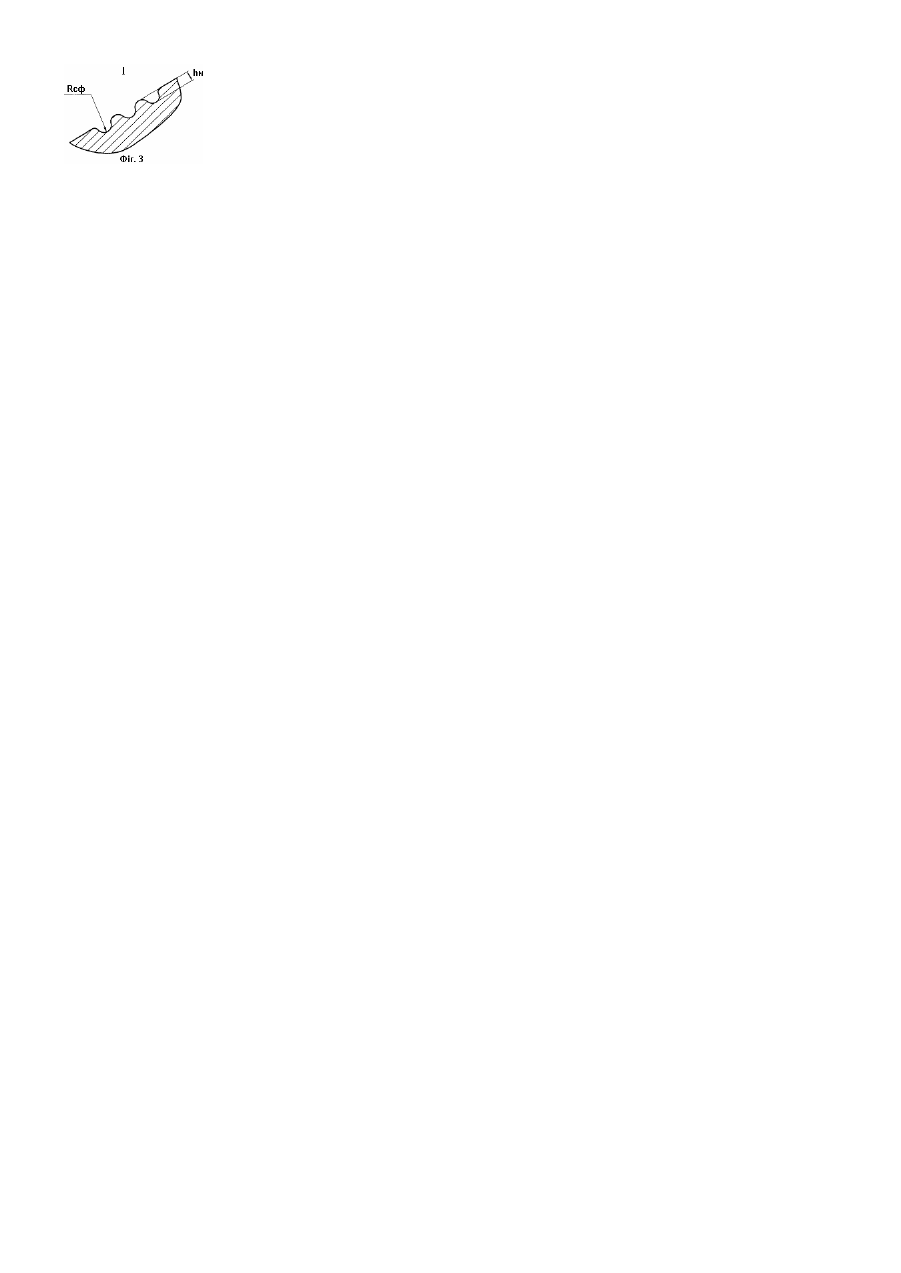

Корисна модель відноситься до області металообробки і може бути використаний в металорізальних верстатах при закріпленні пруткових, штучних заготовок і ріжучого інструменту з циліндричним хвостовиком. Відома затискна цанга [1], що містить робочу конічну і пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів, і розміщених між ними виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів, бокові грані яких призначені для взаємодії з основними затискними елементами, радіус затискного отвору додаткових затискних елементів менше радіуса затискного отвору основних затискних елементів. Недолік вказаної затискної цанги - невисока надійність затиску внаслідок зношування конусної робочої частини контактуючих поверхонь, великі втрати на тертя. За найближчий аналог прийнято затискну цангу [2], що містить робочу конічну і пружну частини з основними і додатковими затискними елементами, в прорізях між якими встановлено пластини, жорстко зв'язані з основними затискними елементами і призначені для взаємодії з додатковими затискними елементами, в пластинах виконано отвори, призначені для розміщення введених в цанги тіл кочення з сепаратором. Недоліками вказаної затискної цанги є: невисока надійність затиску та довговічність робочої конічної частини. В основу корисної моделі поставлена задача підвищення надійності і довговічності затискної цанги, покращення зносостійкості робочої конічної поверхні за рахунок того, що на конічній робочій поверхні цанги виконано регулярний мікрорельєф. Поставлена задача вирішується тим, що в затискній цанзі, яка містить робочу конічну та пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів з прорізями між ними і пластинами в цих прорізях, жорстко зв'язаних з основними затискними елементами, поверхні яких призначені для взаємодії з додатковими затискними елементами, на конічній робочій частині цанги виконано регулярний мікрорельєф, радіус сфери R сф якого утворює мікронерівності, висота яких hм менше параметра шорсткості Ra для даного матеріалу і виду обробки. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано поздовжній розріз А-А затискної цанги; на Фіг.2 - вид В на Фіг.1; на Фіг.3 - місцевий вид І Фіг.1. На Фіг.1 показано поздовжній розріз А-А затискної цанги з робочими пружною 1 і конічною 2 частинами, причому робоча частина складається з основних затискних елементів 3, виконаних у вигляді утворених розрізами по декількох площинах сегментів і розміщених між ними, виконаних як одне ціле з пружною частиною 1 цанги додаткових затискних елементів 4 з прорізами між основними 3 і додатковими 4 затискними елементами, в яких розміщено пластини 5, що жорстко зв'язані, наприклад, гвинтами, з основними затискними елементами 3. Поверхні пластин 5 взаємодіють з бічними поверхнями додаткових затискних елементів 4 (Фіг.2). На конічній робочій частині 2 виконано регулярний мікрорельєф з радіусом сфери Rсф , що забезпечує висоту мікронерівностей hм менше параметра шорсткості Ra для даного матеріалу і виду обробки (Фіг.3). Затискний патрон працює наступним чином. При переміщенні труби затиску вліво (не показано) основні затискні елементи 3 з пластинами 5, взаємодіють з бічними поверхнями додаткових затискних елементів 4, видавлюють їх, а вони своїми робочими поверхнями затискують заготовку або інструмент. Виконання регулярного мікрорельєфу на конічній частині покращує якість поверхні, підвищує зносостійкість конічної частини, знижує втрати на тертя і тим самим підвищує надійність затиску. Джерела інформації 1. Зажимная цанга. А.с. СССР №584972, МКИ В23В13/00 / Дементьев В.И., Клюев Н.И. - №2362221/25-08; Заявл. 17.05.76; Опубл. 25.21.77, Бюл. №47. - 3с. 2 Зажимная цанга. А.с. 1537380 СССР, МКИ В23В13/00 / Ю.Н. Кузнецов, М.Г. Данильченко, В.А. Мартыненко, В.Г. Кушик, В.Е. Лоев, М.И. Хома, И.П. Грубяк, Р.Б. Гевко. - №43866890/31-08; Заявл. 01.03.88; Опубл. 23.01.90, Бюл. №3. - 3с.
