Пристрій для навантаження і розвантаження циліндричних вантажів з транспортних засобів

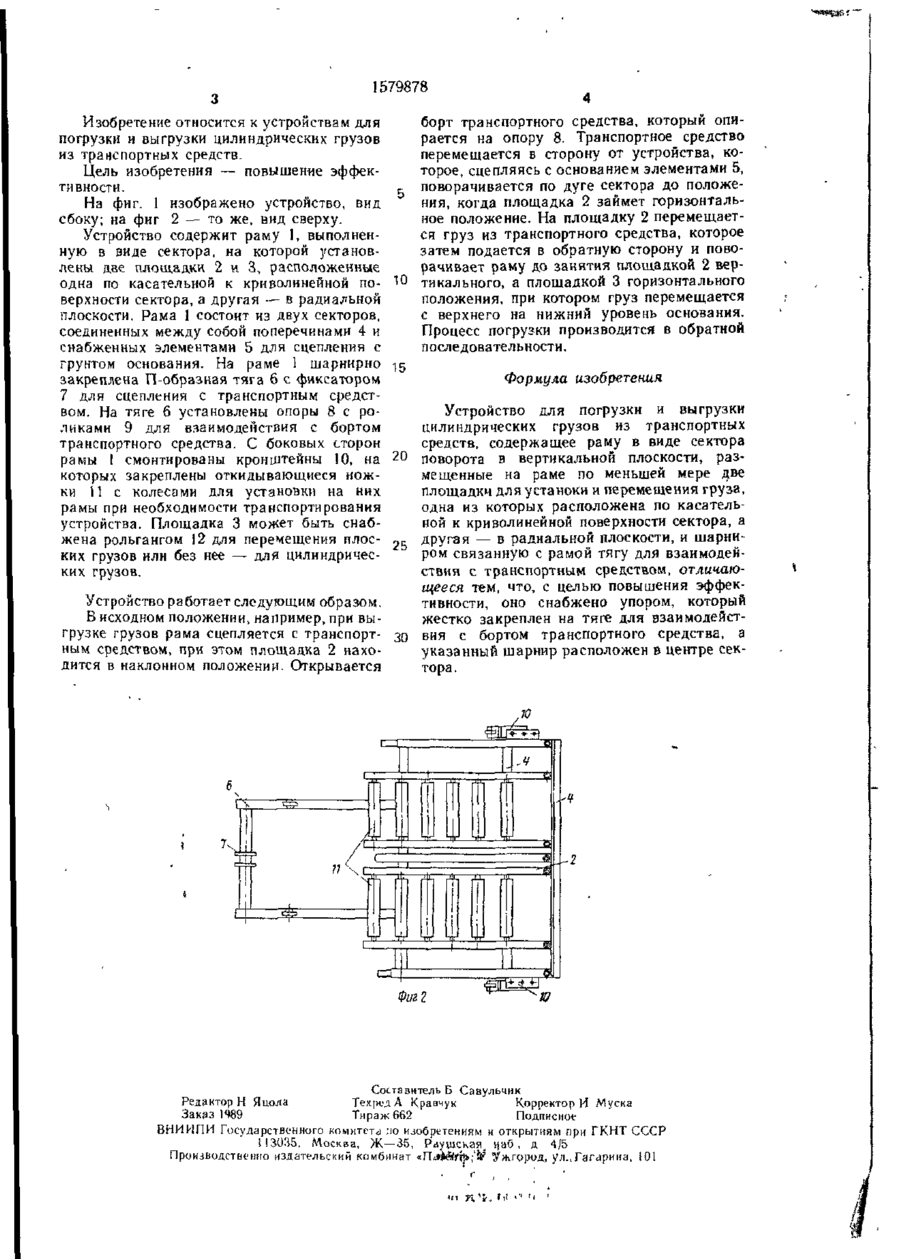

Изобретение относится к погрузочноразгрузочным устройствам Цель изобретения —- повышение эффективности Устройство содержит раму 1, выполненную в виде сектора, площадки 2 и 3 и тягу 6 На тяге 6 установлена опора 8 для взаимодействия с бортом транспортного средства В исходном положении, например при выгрузке груза из транспортного средства, устройство находится с наклонной площадкой 2 Затем устройство сцепляется тягой 6 с транспортным средством, открывается борт и транспортное средство перемещается в сторону от устройства, которое поворачивается до занятия площадкой 2 горизонтального положения На площадку 2 перемещается груз и транспортное средство подается в сторону устройства, поворачивая его раму I до установки площадки 2 в вертикальное, а площади 3 в горизонтальное положение При этом груз перемещается с верхнего на нижний уровень — с площадки 2 на площадку 3 Процесс погрузки производится в обратной последовательности 2 ил. . Варт 00 Фиг 7 1579878 Изобретение относится к устройствам для погрузки и выгрузки цилиндрических грузов из транспортных средств. Цель изобретения — повышение эффективности. 5 На фиг. 1 изображено устройство, вид сбоку; на фиг 2 — то же, вид сверху. Устройство содержит раму 1, выполненную в виде сектора, на которой установлены две площадки 2 и 3, расположенные одна по касательной к криволинейной по- ^° верхности сектора, а другая - • в радиальной — плоскости. Рама I состоит из двух секторов, соединенных между собой поперечинами 4 и снабженных элементами 5 для сцепления с грунтом основания. На раме 1 шарнирно закреплена П-образная тяга 6 с фиксатором 7 для сцепления с транспортным средством. На тяге б установлены опоры 8 с роликами 9 для взаимодействия с бортом транспортного средства. С боковых сторон рамы 1 смонтированы кронштейны 10, на 20 которых закреплены откидывающиеся ножки 11 с колесами для установки на них рамы при необходимости транспортирования устройства. Площадка 3 может быть снабжена рольгангом 12 для перемещения плос- 2^ ких грузов или без нее — дли цилиндрических грузов. борт транспортного средства, который опирается на опору 8. Транспортное средство перемещается в сторону от устройства, которое, сцепляясь с основанием элементами 5, поворачивается по дуге сектора до положения, когда площадка 2 займет горизонтальное положение. На площадку 2 перемещается груз из транспортного средства, которое затем подается в обратную сторону и поворачивает раму до занятия площадкой 2 вертикального, а площадкой 3 горизонтального положения, при котором груз перемещается с верхнего на нижний уровень основания. Процесс погрузки производится в обратной последовательности. Формула изобретения Устройство для погрузки и выгрузки цилиндрических грузов из транспортных средств, содержащее раму в виде сектора поворота в вертикальной плоскости, размещенные на раме по меньшей мере две площадки для устаноки и перемещения груза, одна из которых расположена по касательной к криволинейной поверхности сектора, а другая — в радиальной плоскости, и шарниром связанную с рамой тягу для взаимодействия с транспортным средством, отличающееся тем, что, с целью повышения эффекУстройство работает следующим образом. тивности, оно снабжено упором, который В исходном положении, например, при выжестко закреплен на тяге для взаимодейстгрузке грузов рама сцепляется с транспорт- 30 вия с бортом транспортного средства, а ным средством, при этом площадка 2 нахоуказанный шарнир расположен в центре секдится в наклонном положении. Открывается тора. m Ж ?£,—ззг Фиг 2 Составитель Б Савульчик Редактор Н Ядола Техред А Кравчук Корректор И Муска Заказ 1989 Тираж 662 Подписное ВНИИПИ Государственного комитета :ю изобретениям и открытиям при ГКНТ СССР J 13035, Москва, Ж —35, Р^ущская, иао , д 4/5 Производственно издательский комбинат «ПлйЙгт!»;'^ Ужгррид, ул..Гагарина, 101
